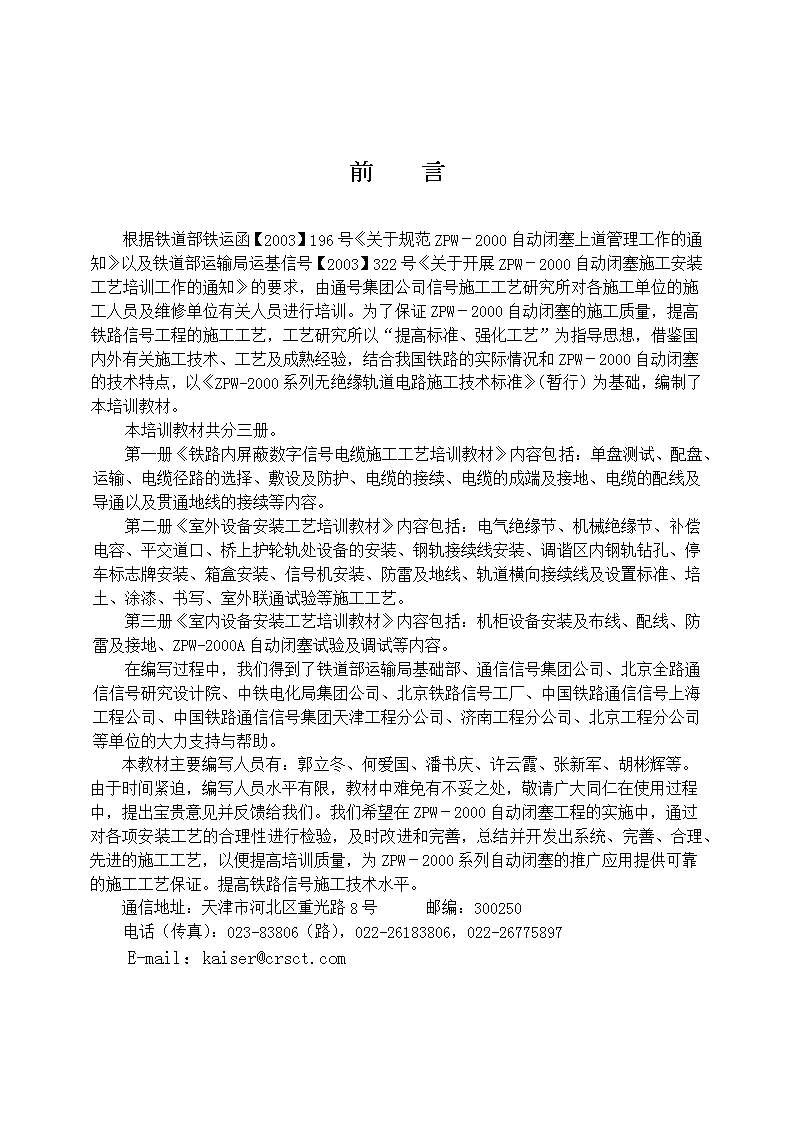

'ZPW-2000施工安装工艺培训教材室内设备安装工艺中国铁路通信信号集团公司信号施工工艺研究所 前言根据铁道部铁运函【2003】196号《关于规范ZPW－2000自动闭塞上道管理工作的通知》以及铁道部运输局运基信号【2003】322号《关于开展ZPW－2000自动闭塞施工安装工艺培训工作的通知》的要求，由通号集团公司信号施工工艺研究所对各施工单位的施工人员及维修单位有关人员进行培训。为了保证ZPW－2000自动闭塞的施工质量，提高铁路信号工程的施工工艺，工艺研究所以“提高标准、强化工艺”为指导思想，借鉴国内外有关施工技术、工艺及成熟经验，结合我国铁路的实际情况和ZPW－2000自动闭塞的技术特点，以《ZPW-2000系列无绝缘轨道电路施工技术标准》（暂行）为基础，编制了本培训教材。本培训教材共分三册。第一册《铁路内屏蔽数字信号电缆施工工艺培训教材》内容包括：单盘测试、配盘、运输、电缆径路的选择、敷设及防护、电缆的接续、电缆的成端及接地、电缆的配线及导通以及贯通地线的接续等内容。第二册《室外设备安装工艺培训教材》内容包括：电气绝缘节、机械绝缘节、补偿电容、平交道口、桥上护轮轨处设备的安装、钢轨接续线安装、调谐区内钢轨钻孔、停车标志牌安装、箱盒安装、信号机安装、防雷及地线、轨道横向接续线及设置标准、培土、涂漆、书写、室外联通试验等施工工艺。第三册《室内设备安装工艺培训教材》内容包括：机柜设备安装及布线、配线、防雷及接地、ZPW-2000A自动闭塞试验及调试等内容。在编写过程中，我们得到了铁道部运输局基础部、通信信号集团公司、北京全路通信信号研究设计院、中铁电化局集团公司、北京铁路信号工厂、中国铁路通信信号上海工程公司、中国铁路通信信号集团天津工程分公司、济南工程分公司、北京工程分公司等单位的大力支持与帮助。本教材主要编写人员有：郭立冬、何爱国、潘书庆、许云霞、张新军、胡彬辉等。由于时间紧迫，编写人员水平有限，教材中难免有不妥之处，敬请广大同仁在使用过程中，提出宝贵意见并反馈给我们。我们希望在ZPW－2000自动闭塞工程的实施中，通过对各项安装工艺的合理性进行检验，及时改进和完善，总结并开发出系统、完善、合理、先进的施工工艺，以便提高培训质量，为ZPW－2000系列自动闭塞的推广应用提供可靠的施工工艺保证。提高铁路信号施工技术水平。通信地址：天津市河北区重光路8号邮编：300250电话（传真）：023-83806（路），022-26183806，022-26775897E-mail：kaiser@crsct.com 目录第一章概述1第二章室内设备2第一节室内设备的组成2一、移频柜组成2二、移频组合柜7三、站内移频柜8四、综合柜8五、防雷柜8六、分线柜8七、电源屏8八、电源引入防雷开关箱9第二节室内设备安装9一、室内设备安装条件9二、准备工作9三、机柜安装技术要求10四、机柜安装步骤10五、电源屏的安装10六、走线槽道安装10第三章室内设备配线12第一节技术要求12第二节配线12一、移频柜配线12二、分线柜配线13三、移频组合柜配线13四、综合柜配线14五、站内移频柜配线14六、防雷柜配线15七、电源配线15八、机柜布线工艺15九、接线工艺17十、导通20第四章防雷及接地装置21第一节接地网和贯通地线21一、信号机械室内地线网21二、环形地网22 三、汇集接地端子排22四、各种地线连接23五、机柜的接地连接25六、贯通地线26第二节室内轨道接收、发送设备防雷27第三节屏蔽地线连接27一、室内屏蔽接地27二、屏蔽线的屏蔽连接27三、屏蔽线的端头制作28四、屏蔽电源线端头制作28第五章ZPW-2000A自闭试验及调试29第一节模拟试验29一、基本要求29二、自闭试验及调试流程29三、电源屏调试29四、机柜空载送电30五、继电器、硅整流器、发送器、接收器等设备安装30六、模拟盘制做31七、点灯模拟电路制作32八、模拟试验电路特性调整33九、模拟试验的电源及准备工作34十、设备送电34十一、电路试验35第二节ZPW-2000A移频自动闭塞的开通试验及调试38一、开通前准备工作38二、开通倒装调试38三、开通验收试验39ZPW-2000A轨道电路调整表41 第一章概述ZPW-2000系列自动闭塞系统的室内设备，是整个系统的核心部分。区间电源、轨道电路的发送、接收以及相关电路的控制设备都集中安装在信号楼机械室内。因此，室内设备安装质量是能否良好实现ZPW-2000系列自动闭塞系统功能的关键。提到设备安装，我们首先想到的是要将设备安装的牢固、整齐、美观，这些都是基本的要求。随着信号技术向集成化、数字化、智能化方向的不断发展，设备安装必须从系统的整体出发，除了牢固、整齐、美观这些基本要求外，还必须考虑设备间的相互干扰的抑制，防雷的性能和电磁兼容。这些都是影响系统功能整体发挥的关键因素。从郑武引进法国UM71自动闭塞系统设备，到秦沈客运专线引进的法国UM2000自动闭塞系统设备，使我们体会到了施工安装工艺的重要意义。特别是秦沈客运专线的施工，对每项工作和每道程序，都做到了有章可循。这次铁道部把ZPW-2000系列无绝缘轨道电路制式，作为今后铁路实现主体化机车信号的统一制式，工程施工是该制式能否正常推广应用的重要环节。因此，铁道部要对施工工艺加强管理。本教材从施工过程控制、施工方法、工艺标准等方面，对室内设备安装及布线、配线、防雷及接地、ZPW-2000A自动闭塞试验及调试等进行了具体阐述。ZPW-2000A室内设备安装需遵循的基本原则：1．ZPW-2000A室内设备安装应按施工组织设计进行，施工前应进行技术交底和施工技术培训。2．施工中应严格按图施工，严格执行相关施工工艺和技术标准。3．室内设备安装应建立安全生产责任制，并组织实施和监督。参加施工人员必须熟悉及遵守《铁路工程施工安全技术规程》的有关规定，并经安全考试合格后方准上岗。4．在既有线施工时，必须制定相应的安全技术措施，确保运输、设备及人身的安全。5．施工中采用新技术、新设备、新材料时，必须制定相应的安全技术措施。6．试验前应对施工设备部件进行检查，并应确认各种地线符合要求。7．安装机柜（架）、电源屏等设备时，对使用中设备应有可靠的防护措施。8．新设备与既有设备结合部位，在设备运营管理人员的配合下，应确认结合部位实物与图纸相符。9．施工所用各种机具设备及测试用仪器仪表应定期进行安全检查及计量，不合格的严禁使用。—50— 第二章室内设备第一节室内设备的组成室内设备由移频柜、移频组合柜、站内移频柜、综合柜、防雷柜、分线柜、电源屏、防雷配电盘、接地网等组成。一、移频柜组成1．移频柜外型移频柜外型示意图，如图1-1所示（正视图）。2．移频柜的组成每台移频柜容纳10套ZPW-2000A型轨道电路发送器、接收器、衰耗盘设备。10块熔断器板（或断路器），每套轨道电路设备定型使用1块。10块3×18柱零层端子，每套轨道电路设备定型使用1块。4柱电源端子板，用于发送器、接收器工作电源的引入。移频柜内设备布置示意如图1-2所示。1)发送器图1－3发送器外形示意图发送器应安装在U型槽内。发送器外形示意图，如图1-3所示。发送器插座板底视图，如图1-4所示。图1-1移频柜外示意图—50— D1D2D3熔断器熔断器熔断器熔断器熔断器熔断器熔断器熔断器熔断器熔断器零层零层零层零层零层零层零层零层零层零层发送器发送器发送器发送器发送器接收器接收器接收器接收器接收器衰耗器衰耗器衰耗器衰耗器衰耗器衰耗器衰耗器衰耗器衰耗器衰耗器发送器发送器发送器发送器发送器接收器接收器接收器接收器接收器图1-2移频柜设备布置示意图—50— 图1－3发送器外形示意图图1-4发送器插座板底视图表1发送器端子代号及用途说明序号代号用途1D地线2+24-1+24V电源外引入线3+24-2载频编码用+24V电源（+1FS除外）4024-1024V电源外引入线5024-2备用617001700Hz载频720002000Hz载频823002300Hz载频926002600Hz载频10-11型载频选择11-22型载频选择12F1～F1829Hz～10.3Hz低频编码选择线131～5、9、11、12功放输出电平调整端子14S1S2功放输出端子15T1T2测试端子16FBJ-1FBJ-2外接FBJ（发送报警继电器端子）—50— 2)接收器图1－5接收器外形示意图接收器应安装在U型槽内。接收器外形示意图，如图1-5所示。接收器插座板底视图，如图1-6所示。图1-6接收器插座板底视图接收器端子代号及用途说明见表1-2。表1-2接收器端子代号及用途说明序号代号用途1D地线2+24+24V电源3（+24）+24V电源（由设备内给出，用于载频及类型选择）4024024V电源51700（Z）主机1700Hz载频62000（Z）主机2000Hz载频72300（Z）主机2300Hz载频82600（Z）主机2600Hz载频91（Z）主机1型载频选择102（Z）主机2型载频选择11X1（Z）主机小轨道1型载频选择12X2（Z）主机小轨道2型载频选择13ZIN（Z）主机轨道信号输入—50— 序号代号用途14XIN（Z）主机邻区段小轨道信号输入15GIN（Z）主机轨道信号输入共用回线16G（Z）主机轨道继电器输出线17GH（Z）主机轨道继电器回线18XG（Z）主机小轨道继电器（或执行条件）输出线19XGH（Z）主机小轨道继电器（或执行条件）回线20XGJ（Z）主机小轨道检查输入21XGJH（Z）主机小轨道检查回线221700（B）并机1700Hz载频232000（B）并机2000Hz载频242300（B）并机2300Hz载频252600（B）并机2600Hz载频261（B）并机1型载频选择272（B）并机2型载频选择28X1（B）并机小轨道1型载频选择29X2（B）并机小轨道2型载频选择30ZIN（B）并机轨道信号输入31XIN（B）并机邻区段小轨道信号输入32GIN（B）并机轨道信号输入共用回线33G（B）并机轨道继电器输出线34GH（B）并机轨道继电器回线35XG（B）并机小轨道继电器（或执行条件）输出线36XGH（B）并机小轨道继电器（或执行条件）回线37XGJ（B）并机小轨道检查输入38XGJH（B）并机小轨道检查回线39JB+接收故障报警条件“+”40JB－接收故障报警条件“－”3)衰耗盘衰耗盘应安装在移频柜中部的框格中,衰耗盘外形及盘面布置示意图，如图1-7所示。衰耗盘端子代号及用途说明见表1-3。图1-7衰耗盘外形及盘面布置示意图—50— 表1-2衰耗盘端子代号及用途说明序号端子号用途1c1轨道信号输入2c2轨道信号输入回线3a24正向小轨道信号输入4c24反向小轨道信号输入5a1～a10、c3、c4主轨道电平调整6a11～a23正向小轨道电平调整7c11～c23反向小轨道电平调整8c5主机主轨道信号输出9c7主机小轨道信号输出10c6、c8主机主轨道小轨道信号输出共用回线11b5并机主轨道信号输出12b7并机小轨道信号输出13b6、b8并机主轨道小轨道信号输出共用回线14a30、c30轨道继电器（G、GH）15a31、c31小轨道继电器（XG、XGH）16a29发送＋24直流电源17c29接收＋24直流电源18c9024电源19a25、c25发送报警继电器FBJ-1、FBJ-220a26、c26接收报警条件JB+、JB-21a27移频报警继电器YBJ22c27移频报警检查电源YB+23a28、b28发送报警条件BJ1－BJ224b28、c28接收报警条件BJ2－BJ325a32、c32功放输出S1、S2二、移频组合柜移频组合柜由移频信号组合、电缆网络模拟盘组合组成。移频信号组合与电气集中信号组合类似，由组合框、组合侧面和继电器插座板组成；电缆网络模拟盘组合是由不同的电缆网络模拟单元构成，根据需要，通过各单元之间的连接，可实现电缆网络的模拟。电缆网络模拟盘组合也可安装在防雷柜内。电缆网络模拟盘组合示意图，如图1-8所示。图1-8电缆网络模拟盘组合示意图—50— 三、站内移频柜站内移频柜与移频柜原理相同。四、综合柜综合柜由站内电码化受电端隔离器、站内电码化送电端隔离器和移频自动闭塞方向组合组成。五、防雷柜防雷柜由站内电码化发送防雷组合、电缆网络模拟盘组合组成。六、分线柜图1-9分线柜外形图1．分线柜外型如图1-9所示。2．分线柜结构：1)GXF型信号分线柜为分体结构。2)柜体由基本框架加侧板、顶盖、底板、底座、柜门组成。3)配线端子每层为一独立组合。类型分：电源层、保险层、绝缘测试层、6或18位端子层。配线端子全部采用WAGO接线端子。4)端子层安装在柜内端子框竖梁上。5)每块端子层均装有横线槽。6)端子层两端装有竖线槽。7)电缆固定在柜底部的电缆横担上。七、电源屏1．电源屏按容量分为5KVA、8KVA两种，分别容纳8～15区段和16～30区段。也可根据用户需求设置。2．电源屏组成：1)两路输入转换单元。2)配出回路单元。—50— 3)直流模块。4)交流模块。5)防雷单元。6)监控系统。八、电源引入防雷开关箱电源引入防雷开关箱由防雷模块、断路器和开关组成。两路电源输入，有供电气集中，提速电源屏，区间电源屏等的多路输出。第二节室内设备安装一、室内设备安装条件信号机械室应能满足ZPW-2000A型自动闭塞设备安装的要求。安装前，核对信号机械室内的沟、槽位置；地面是否按设计要求已铺设防静电地板。了解新建信号机械室的交工以及供电、照明等情况，以免发生不必要的纠纷。二、准备工作设备安装前要进行现场调查和设备到货核实，室内是否满足设备安装条件，大型器材运输通道是否通畅，进场前与设备管理及运营管理部门签定施工安全和配合协议，对施工人员逐级进行施工技术交底，使每一名技术人员及操作工人熟练掌握本项目的施工工艺、操作要点及质量标准。设备安装具体准备工作按以下程序进行：（1）拆开设备包装。（2）取出相关文件（合格证、检验报告、说明书等）及备件，并妥善保管。（3）设备运入室内后，检查有无损坏部件及变形。（4）确认设备名称、规格、型号与图纸相符。（5）运至安装位置。（6）准备施工工具。施工工具见表1-4表1-4室内设备安装施工工具序号名称规格单位备注1电钻Ф6.5mm、Ф13mm台2冲击钻Ф13mm台3曲线锯台4扳手150mm、300mm把5钢锯300mm把6锉套7钻头Ф5、Ф7、Ф10根8小工具套9直角尺300mm把10水平尺600mm把—50— 三、机柜安装技术要求1．机柜的规格、型号应符合设计规定。2．机柜安装位置和排列顺序应符合设计规定。3．机柜与机柜、机柜与槽道应用螺栓固定。4．机柜安装应横平竖直、高低一致、底部着地不悬空。5．机柜和槽道涂漆颜色协调一致。6．机柜与机柜间检测通道、机柜与墙间检测通道应符合设计规定。四、机柜安装步骤1．根据设计图纸标定的设备位置进行安装，不得随意调换机柜的位置。2．按设计图纸标定的尺寸确定机柜与墙壁、排与排之间的距离。3．按设计图纸在地板上测量出机柜位置，并画出框线。4．每个机柜下的防静电地板上钻两个Φ30mm孔，用于机柜和网格地线连接。5．将机柜移至方框内，机柜正面朝向图纸标定的方向。6．机柜与机柜侧面对齐，使上方的两个连接孔吻合，用M8×30mm镀锌螺栓紧固，柜与柜连接密贴。7．当机柜的连接孔无法对齐，必须钻孔时，要采取措施防止铁屑掉入机柜内部。五、电源屏的安装1．根据设计图纸标定的设备位置进行安装。2．当与使用中的电源屏相连接时，应有电务人员配合并采取安全措施。3．电源屏排列整齐，屏间无缝隙。在两侧上下各钻Φ10mm的孔，用M8×30mm的镀锌螺栓紧固。4．屏与屏之间用两端带冷压铜端头、截面不少于6mm2铜芯塑料线做安全连接。5．钻孔时要采取措施防止铁屑掉入屏内。六、走线槽道安装1．走线槽道用于放置机柜、电源屏、电气集中组合柜（架）之间各种电线、电缆，并对机柜起稳定作用。现场调查时，根据图纸确定机柜与墙间支撑位置、长度、数量，确定电源配线进入槽道的位置，是否需要增加竖槽以及在槽道对应位置予留入口。2．根据设计图纸进行安装。对照图纸核对每一段槽道，确定使用的部位。3．清点配件确定使用部位，连接是否适用，数量是否满足。4．走线槽宽300mm，高150mm，配备有槽盖起防尘作用，每段走线槽道两端的内方应焊接M6×20mm的螺栓，用于地线连接。与工厂定货时应注明，以免遗漏。5．先安装机柜顶部的走线槽道。其次安装排与排之间走线槽道。6．安装走线槽道需钻孔时，要采取措施防止铁屑掉入机柜内部，也不能遗留在槽道内。7．槽道与槽道之间用10mm2扁平铜网编织线连接。槽道与机柜之间用10mm2扁平铜网编织线连接。8．—50— 为保证机柜稳定安全，在槽道连接完成之后，应用角钢或槽道延伸至墙相连接。槽道及槽道延伸至墙安装示意图，如图1-10所示。墙Ф10膨胀螺丝50×50×5角钢线槽图1-10线槽及槽道延伸之墙安装示意图9．支撑角钢安装步骤：1)测量角钢连接件在墙上的安装位置，做出标志。然后用冲击钻打孔（冲击钻头直径与φ10mm膨胀螺栓相吻合），用膨胀螺栓将直角连接件固定在墙上。2)测量连接件与机柜连接部位的距离，加工支撑角钢，并在角钢上用电钻打出连接孔，对角钢进行除锈，涂漆（颜色与机柜一致），待油漆干后进行安装。—50— 第三章室内设备配线第一节技术要求由于ZPW-2000A自动闭塞室内设备间连线传输较高频率的移频信号，因此，防干扰和电磁兼容是室内设备配线重点考虑的问题。此外，防火阻燃以及线与接线端子连接的可靠性，也是需要在工艺上改进和提高的。为此，在室内进行配线施工时，应满足如下技术要求：1．信号机械室内部的各种配线全部采用阻燃型。与数据通信线共槽的线缆均应采用阻燃屏蔽线。2．室内线缆布线禁止出现环状。3．设备机柜的配线端子、组合侧面、零层以及分线柜端子宜采用插接或压接方式。4．设备机柜上方走线槽中的电缆、电源线、发送线、通用线（23×0.15）、接收线应分别放置。5．机柜内的接收及发送电缆应与其它配线分开放置。6．各种配线不得有中间接头和绝缘破损现象。第二节配线一、移频柜配线1．移频柜走线槽布置从移频柜引到其他机柜去的配线，在移频柜正面(或后面)上部零层端子处连接。移频柜背面（或正面）为内部配线。移频柜两侧垂直安装的塑料线槽，与3×18端子零层下方水平安装的塑料线槽连接。从槽道下来的配线可通过水平安装的塑料线槽连接到相应的端子。移频柜塑料线槽示意图如图3-1所示。2．配线1）对应每块3×18端子制作一块穿线板，板上穿线孔用于对应端子的配线。配线时可将配线临时穿在对应端子的穿线孔内。穿线板示意图，如图3-2所示。2）发送线布放在左侧塑料线槽内。接收线布放在右侧塑料线槽内。发送线、接收线在塑料线槽内靠外侧布放，其它配线靠内侧布放。3）接收、发送条件配线分槽、分侧布放，其目的是为了提高接收、发送的抗干扰性能。在早期移频自动闭塞的施工中，曾发现移频设备的接收电路配线正确，接收电压正常，而继电器却不能正常工作，经过查找原因，发现接收配线因电容效应使接收信号受到干扰，将接收配线与其他线分离后故障消失。所以，为提高移频设备的抗干扰性，一是采用屏蔽线或绞合线，二是采用与其他线分离放置。—50— ，二、分线柜配线1．电缆从地沟或防静电地板下引入分线柜。2．电缆的成端制作、电缆接地连接（施工工艺见《铁路内屏蔽数字信号电缆施工工艺培训教材》中有关电缆的成端制作工艺）完成后将电缆固定。采用电缆的成端工艺，能够阻止内屏蔽数字信号电缆的潮气进入，从而保持电缆的绝缘性能长期处在良好状态。同时将内屏蔽、铝护套、钢带连接封闭在胶体内，防止连接部位因氧化而引起的接触不良。但是电缆端头的体积也有一定的增加，在固定电缆时一定要考虑分线柜下横梁处的空间。3．根据电缆配线图进行电缆分线。由于内屏蔽数字信号电缆采用皮泡皮结构，绝缘层强度较低，施工时需防止损坏芯线的绝缘层。接收和发送线分别从两侧线槽走线，在槽内单独绑扎，不与其它配线绑扎在一起。扭绞电缆芯线组在线槽内不开绞。4．电缆芯线与室外导通、测试，确认正确后与端子连接。5．分线柜与其它机柜间的各种配线从两侧顶部下线。发送线布放在左侧塑料线槽内。接收线布放在右侧塑料线槽内。6．发送线、接收线在塑料线槽内靠外侧布放，其它配线靠内侧布放。7．室内软线布线宜使用线车，保持线条的顺直。三、移频组合柜配线1．与移频柜相配套，每个轨道区段使用两层组合。2．如果组合之间配线比较多，柜内线把配线可单独预制。采用配线模板可节约材料—50— 和提高工作效率，3．柜间配线由于每根线条较长，无法予配，只能现场配线，为保证配线位置准确无误，每一组合两侧各配置一块3×18侧面端子配线板，放线时按图纸所标号将线穿进配线板线位孔中，留够使用长度。柜间放线完毕后，按配线图逐端子核对配线，正确后再连接到端子上。4．移频组合柜设置电缆网络模拟盘时，发送、接收线应分别走左右两侧线槽，并与其它配线分别绑扎。如图3-3所示。图3-3移频组合柜塑料线槽示意图四、综合柜配线1．综合柜配线方法与移频组合柜配线方法相同。2．综合柜分为两种，一种安装隔离器，用于站内轨道区段受电端和送电端发码；另一种安装四线制方向电路组合，用于站间改变运行方向。3．去隔离器的扭绞线或屏蔽线与其它配线分别绑扎。五、站内移频柜配线站内移频柜安装站内电码化设备，配线方法同移频柜。—50— 六、防雷柜配线站内轨道区段发码防雷单元及匹配变压器，安装在整块树脂板上。内部配线工厂在生产时已配好，集中配线到柜上部零层18柱端子，去其它机柜和站内分线盘的配线通过18拄端子连接。七、电源配线1．电源配线根据《电源配线图》和《柜间电源配线图》进行。2．电源配线包括，电源引入防雷开关箱至区间电源屏配线，区间电源屏至机柜配线，站内电源屏至站内移频柜、综合柜配线。现在很多地方为了减少配电盘（防雷开关箱）的数量，将既有线电气集中配电盘撤消，与区间电源屏合用配电盘。合用配电盘时，配电盘至既有线站内电源屏配线也要布放。3．电源屏与机柜电源线采用最捷径路。电源配线从机柜、走线槽到电源屏，由以下径路可以选择：1）走线槽延伸到电源屏上方，电源配线从屏侧进入走线槽道、机柜。2）电源配线通过防静电地板从机柜侧面增加的竖槽中进入走线槽道、机柜。3）走线槽延伸到墙壁，电源配线通过防静电地板从依墙壁安装的竖槽中进入走线槽道、机柜。4．电源线放置在走线槽内靠机柜正面一侧。5．电源线敷设完成并与配线图核对正确后，在槽道下线口处开剥，将电源线从屏蔽网跟部抽出，然后进行绑扎至上线端子处。屏蔽电源线线径如果较大，不易从屏蔽网中抽出时，可以在距外护套开剥处100mm位置剪断屏蔽网，拆开屏蔽编织网。电源线与端子连接有以下方式：1）电源端子为万可端子，采用万可端子上线工艺。2）电源端子为四拄端子，采用压接端头或焊接方式。6．多股铜芯电源线连接线环的制作1）多股铜芯电源线应根据线径和接线端子的规格选择合适的压接线环，并用相应的压接钳进行压接。2）当采用焊接线环的方式时，小于6mm2以下的电源线使用平行线环，6mm2以上的电源线使用铜端头。线环或铜端头镀锡，将电源线剥10mm长线头，套上25mm长热缩套管，将线头穿进线环或铜端头尾管内，用100W～200W电烙铁用焊锡将两者焊牢，等融化的焊锡溶液凝固后再放手，并用棉纱将铜端头上松香擦干净。加热热缩套管使其防护于线环或铜端头尾管。八、机柜布线工艺1．走线槽布线及防护走线槽布线及防护如图3-4所示。—50— ZH1ZH1Z1Q2Q1EABCDEEABCDEEDCBAFFLDMFMZH2柜正面ABCDEDCBAEDCBAABCD分线柜位置图3-4走线槽布线示意图1）走线槽道内设栅格，槽道被分成5条小槽道。其中A槽道布放电缆，用于机柜和控制台之间联系，作为按纽、表示灯条件传输线路，根数较少，对其他信号干扰较小。B槽道布放电源线，处于的位置有利于下线。C槽道布放发送线，和布放接收线的E槽道之间有D槽道隔离，D槽道布放通用线（23×0.15铜芯塑料软线）。2）栅格制作：采用塑料、树脂板、木材、金属材料均可。设置栅格的作用是将对抗干扰要求较高的线与其他线分开。栅格设置于槽道的转弯处和机柜下线口两侧，走线槽道直线距离超过1m时每隔1m放置一个栅格，用以约束线在槽道内的走线位置。使不同性质的配线各行其道，降低接收、发送之间的相互干扰和来自其它配线的干扰。3）栅格安装：用螺丝紧固于走线槽道底部，不能影响槽道盖的关闭。需钻孔时应防止铁屑进入机柜内部。图3-5走线槽栅格示意图—50— 4）机柜下线口用大小一致的塑料护圈或橡胶套防护。5）走线槽道的拐角容易将线硌伤、刮破，将制作好的聚乙烯护角固定在线槽的拐角处，防止配线在线槽的拐弯处被刮破而引起配线的接地、短路。2．机柜之间布线1）放线作业人员应熟悉机柜编号及端子的位置及各种配线图，了解每个部分用线规格及型号。2）不同类型的配线要分批布放，其顺序依次为：电缆、电源线、发送线、通用线（23×0.15）、接收线。3）布线作业应配备足够人员，专人看图指挥，分工明确，线的始端、终端有专人负责定位。4）槽道转弯处要有人转接，当使用铝合金梯、高凳时要注意安全。坚决杜绝登踏机柜攀高的不文明行为。5）为提高工作效率，遇有多根配线到同一个位置时，在线的端头做标记，将多根线一同布放。6）布线时，负责始端和终端的人要诵读和复诵线的起止位置，核对所布放的线是否正确。线布放到位后，始端作业人员负责留足做头量，指示其他作业人员将线的各处余量向后轻拉，待线自然顺直，松紧适宜时，负责终端的人留足做头量后断线。7）采用不同颜色的配线区分使用范围，处理故障时方便快捷。机柜内组合与组合之间用兰色线，机柜与机柜之间用绿色线，机柜与分线柜之间用红色线，机柜与电气集中组合柜之间用黄色线。也可根据实际情况采用其它颜色线。8）放线工作完成后，检查是否有遗漏错放。检查方法可对照图纸查根数或对号牌的方法确认。9）当确认机柜之间线全部放完之后，要进行整理绑扎，如果该机柜有预配的内部线把，也应纳入一并整理绑扎。绑扎时要注意配线图中的说明，接收线和发送线应单独绑扎，并在线槽内应分开放置。3．机柜内部线把预制方法1）机柜中组合与组合之间的配线宜进行线把预配。2）模板采用胶合板、硬质塑料板等材料制做，先在胶合板上按组合层数和端子位数画好位置，每个端子钻1～2个φ4mm孔，写上端子号。3）模板制作好后按图进行布线。4）布完线后进行绑扎，并用塑料线绳给每一块端子的线从小到大进行编号。5）每个线把做标识，以便识别该线把的使用位置，作业人员及日期等，以备后查。九、接线工艺配线的连接是否可靠，是设备安全运行的重要因素之一，根据以往的经验，电路的大部分故障是因为接触不良、断线造成的。为了使线的连接牢固可靠，曾经使用各种方法来提高线连接的可靠性。随着社会发展科技进步，插接、冷压连接工艺应运而生，该工艺有着连接牢固可靠、简便快捷，逐渐替代锡焊接工艺。—50— 1．WAGO端子接线工艺（1）WAGO端子的结构及特点WAGO端子主要由尼龙壳体、导流条、夹线弹簧三部分组成，内部结构见图3-6所示。WAGO端子采用笼式弹簧夹持结构，适用于单股导线，多股导线和细多股导线，同时也适用于加有接线帽的细多股导线。除剥线外，所需的唯一工具就是一把扁平螺丝刀。当导线插入后，不锈钢制成的笼式弹簧夹持结构将自动提供适当的夹持力使之百分之百可靠连接。笼式弹簧的夹持面将导线与导流条夹紧，还保障了导线不受损伤。导流条是由电解铜镀软锡处理后制成的。保证导体接触处的气密性。高夹持力作用在小的接触区从而产生特别大的接触压强。图3-6WAGO端子内部结构图（2）WAGO端子接线方法WAGO端子接线示意图如图3-7所示。16mm2零层电源端子1.5mm218柱端子1.5mm23×18侧面端子图3-7WAGO端子接线示意图1）16mm2电源端子接线方法16mm2电源端子上的方孔为工具孔，圆孔为配线孔。剥去导线16～17mm长的绝缘外皮，多股线应将铜丝扭绞在一起。导线截面积为0.5mm2以下的细多股导线应镀锡处理或加装接线帽。注意：是线头部镀锡，而不是整个线头都镀上锡。头部镀锡是为防止细多股线被弹簧夹压散后易拉出。由于镀锡效率低，只适合少量配线采用。—50— 将5.0mm宽的扁平螺丝刀垂直插入与配线孔对应的方孔中，再将已剥好线头的导线插入圆孔。导线必须插到配线孔底。抽出螺丝刀，上线工作完成。用拉力计抽检接线是否达到要求。2)1.5mm218位端子接线方法1.5mm2端子块上的小圆孔为测试孔、大圆孔为配线孔、方孔为工具孔。剥去导线8～10mm长的绝缘外皮，多股线应将铜丝扭绞在一起绝不能分叉。导线的剥线长度8～10mm。因配线孔底部至弹簧夹间有6mm（见图3-8），当剥线长度小于8mm时夹线弹簧就有可能夹在导线绝缘皮上，造成端子与导线间接触不良。当剥线长度大于10mm时，导线金属部分就会外露。图3-81.5mm2端子块图将2.5mm宽的扁平螺丝刀刀头的平面朝向配线孔，然后将螺丝刀垂直插入与配线孔对应的方孔中。螺丝刀要贴着远离配线孔一侧的工具孔壁向里插。螺丝刀插到底并停在工具孔中，此时弹簧完全打开。见图3-9。图3-9插入螺丝刀打开弹簧将已剥好线头的导线顺靠近测试孔一侧的配线孔壁，插入配线大圆孔中，导线必须插到配线孔底。抽出螺丝刀，上线工作完成。用拉力计抽检接线是否达到要求。3)1.5mm23×18侧面端子接线方法3×18侧面端子接线方法与18位端子接线方法相同。—50— 2．压接接线工艺1)压接时选择与导线截面积相适应的端子和压接钳。2)压接线环的直径与所使用的端子直径相匹配。3)使用正确的图纸，核对配线正确后，进行截头、开剥，开剥时不能使裸线有刀伤。4)正确使用压接钳，端子应与压接钳钳口侧面垂直。5)压接时应一次压接到位。严禁对压接后的端子进行再次压接。3．焊接接线工艺1)焊线人员应有一定的工作经验，并使用正确的图纸。2)焊线作业工具主要有：剥线钳、尖嘴钳、偏口钳、螺丝刀、电烙铁、毛刷等。3)焊接时严禁使用带有腐蚀性的焊剂,如有不粘锡的端子，可先刮去端子表面氧化层，再进行焊接。4)作业之前清洁场地，检查电烙铁安全地线及有无漏电现象，电源插座板有漏电保护装置。5)线头长度要适宜，预留3～5个端子间距的备用长度，最上端的线的备用长度适当减少。6)正确使用剥线钳，将铜芯塑料线开剥6～7mm。套上该端子对应的胶管，插入相应端子的焊线孔，防止叉股或没有全部插入。7)在焊线部位加隔热支撑，然后加烙铁和焊丝，视锡液流动侵入端子和铜线之中，时间不宜过长。8)焊点占端子面三分之二长度，焊点光亮无缺口，大小饱满适宜，无假焊、毛刺现象。9)焊线的顺序先焊高层，后焊低层，焊线要从端子板的下到上，左到右顺序焊接。左手持烙铁者从侧面端子右到左顺序焊接。10)焊线时用厚纸遮挡下层，防止锡液滴入下层设备，也要防止烫伤电线或落在两焊点之间造成短路。11)焊线作业完成后及时切断电源并清理现场。十、导通室内设备配线完成后，必须按照正确的接、配线图进行导通。1．导通的方法1）将万用表调至低阻档，并放置在合适观察位置，将表线加长至所有配线都能触及的长度。最好不使用数字万用表，因为数字表反应较慢，在有感应电压的情况下容易误导通。2）如果导通的工作量很大，可以临时安装一台变压器，使用低压电铃代替万用表导通，也可用发光二极管安装在表笔端，（表示灯泡也可）既更方便又快捷。2．导通的步骤1）设专人看图、看表、指挥及记录，防止遗漏及错导通。2）导通从排列序号靠前的机柜开始依次导通。3）用兆欧表测试配线有无接地现象。—50— 第四章防雷及接地装置第一节接地网和贯通地线为了信号设备的使用安全及减少雷电对设备的损坏和干扰，在新建成和有条件的既有线改造过程中，应在信号机械室设置接地网，并在室外埋设贯通地线，以保证各处设备等电位。一、信号机械室内地线网信号机械室内地线网由网格地线、环形地网、汇集接地端子排、机柜接地端子排、10mm2扁平铜网编织线等组成。室内地线网如图4-1所示。最大1米每隔5～7米25mm2电缆线50mm2裸铜线贯通铜缆每隔2～3米图4-1室内地线网示意图1．技术要求1）信号地线网接地电阻不大于1Ω。2）信号机械室内所有设备金属外壳、防静电地板各个支撑件相互焊接后，与地线网相连。当信号机械室有基础接地体时，与信号室内接地网连接。3）电缆屏蔽层及排流线、钢带、铝护套接汇集接地端子排。4）各种地线连接不能盘绕和迂回。2．网格地线设置—50— 1）网格地线用50mm2裸铜线，在施工调查时应测量机械室长度和宽度，计算出所用裸铜线用量。2）网格地线设置于防静电地板下，在设备安装之前进行敷设。敷设之前先打开防静电地板，进行裸铜缆敷设时，裸铜缆应支盘放缆以免铜缆弓起弯曲。敷设后先进行临时绑扎固定。注意，敷缆作业人员不能踏踩防静电地板支撑网架，以免使之变形损坏。3）网格地线每隔一米纵横交叉一次并且节点焊接。4）每个机柜两端各用一根长600mm，截面10mm2扁平铜网编织线与网格地线连接。由于机柜还未就位，可以根据机柜位置先进行铜网编制线焊接，另一端待机柜就位后引出连接。5）防静电地板的金属支架焊接后与网格地线相连接。在防静电地板的每个金属支架底盘上焊接（电焊）两根直径4mm镀锌铁线与网格地线连接，也可用4mm2铜线（锡焊）与网格地线连接。6）机械室内水管、暖气片与网格地线连接。在机械室内水管、暖气片的适当位置焊接两根直径4mm镀锌铁线与网格地线连接。也可在水管、暖气的钢管上焊接钻孔的40mm×40mm扁钢，用带压接铜端头的6mm2铜芯塑料软线与网格地线连接。水管、暖气的钢管上焊接后要进行防护处理。焊接时要采取安全防护措施。二、环形地网1．沿信号楼基础周围敷设一条50mm2裸铜线作为环形地线，首先测量环形地线的长度。2．环形地线不得接头，埋深不小于1200mm。3．信号机械室网格地线每隔5～7米与环形地网用25mm2铜线连接一次。4．靠近贯通地线一侧的环形地网须每间隔2～3m用50mm2裸铜线与贯通地线焊接一次，一般不超过4次。5．由于条件限制，不具备环形地网设置条件的,必须设置综合接地体。综合接地体接地电阻≤1Ω,网格地线与综合接地体、综合接地体与贯通地线的连接参照环形地网的连接标准。综合接地体采用石墨接地极或铜板等金属接地极。三、汇集接地端子排1．汇集接地端子排安装在电缆引入口处防静电地板下的墙上。见图4-2汇集接地端子排示意图。2．端子排长1500mm×宽50mm×厚5mm铜板，钻40个Ф8mm的孔。3．分线柜距离电缆引入口大于5米时，所有进楼电缆钢带在引入口处用6mm2的铜芯塑料线焊接后连接汇集接地端子排。4．接地端子排与分线柜距离较近，可将分线柜处电缆成端引出的地线直接连接到汇集接地端子排。—50— 图4-2汇集接地端子排示意图5．汇集接地端子排用35mm2的电缆两根连接环形地线网,焊接点间距大于1米。6．靠近信号楼完全横向连接的扼流变压器中点或者空心线圈中点，采用两根10mm2的电缆与汇集接地端子排连接，电缆长度小于100米；如相邻空心线圈或扼流变压器中点大于100米，则在靠近信号楼侧增设扼流变压器和纵向避雷器，经纵向避雷器与汇集接地端子排连接。7．汇集接地端子排与其它设备的连接：1）与室内电源引入防雷开关箱接地端子，采用两根25mm2的电缆连接。2）与室内网格地线，采用两根25mm2的电缆连接。3）与每个分线柜接地端子排，采用一根25mm2的电缆连接。4）与防雷单元接地端子，采用一根25mm2的电缆连接。5）接地端子排连接的电缆采用压接端头，用螺栓紧固。8．当信号机械室内设有基础接地体时，采用一根25mm2的电缆与室内地线网连接。四、各种地线连接1．焊接使用工具及材料工具及材料见表4-1。表4-1工具及材料表序号名称规格备注1喷灯2火烙铁或电烙铁250W～500W电烙铁3锉4无腐蚀焊剂5焊锡6铜扎线Ф1mm7砂布—50— 2．连接方式1）“T”型连接：用Ф1mm铜线绕50mm后加焊。图4-3地线网“T”形焊接图2）“十字”型连接：交叉处压实（锤击）后用Ф1mm铜线交叉绕2～3道加焊。图4-4地线网“十字”形焊接图示意图3）扁平铜网编织线与地线焊接网格地线Ф1mm铜扎线扁平铜线图4-5扁平铜网编织线与地线焊接示意图3．扁平铜网编织线端头制作1）使用压接钳压接端头，如图4-6所示。图4-6扁平铜网编织线冷压端头示意图2）焊接端头及制作工序，焊接端头如图4-7所示。图4-7扁平铜网编织线焊接端头示意图—50— a.将扁平铜网编织线塞入Ф10mm×30mm×0.6mm铜管中；b.用锤砸平；c.钻合适的孔；d.焊锡加封；e.修整。4．连接线与柜、槽连接时，连接处的金属表面必须使用砂纸打磨，保证可靠连接。五、机柜的接地连接去汇集接地端子排柜门分线柜网格地线分线柜接地端子排走线架槽机柜接地连接示意图，如图4-8所示。图4-8机柜接地连接示意图1．机柜接地连接1）每个机柜底部两侧分别用不长于600mm扁平铜网编织线与网格地线连接。1）每个机柜顶部两侧分别用不长于600mm扁平铜网编织线与走线槽道连接。2）每个机柜门分别用6mm2铜芯塑料线和柜体相连接。4）机柜与机柜之间分别用10mm2扁平铜网编织线连接。2．分线柜接地连接1）室内分线柜下部设一块长700mm×宽50mm×厚5mm接地端子排，在铜板上钻30个Ф6mm的孔，孔间距20mm。2）分线柜接地端子排与汇集接地端子排用25mm2电缆连接。—50— 3）分线柜接地端子排与网格地线用25mm2电缆连接。4）分线柜接地端子排与每根电缆的钢带和铝护套及屏蔽层用6mm2铜芯塑料线连接。5）引入分线柜的屏蔽线的屏蔽网与接地端子排连接。1．移频柜的接地连接机柜下部的接地端子排用不长于600mm扁平铜网编织线与网格地线连接。2）机柜上部接地端子排用不长于300mm扁平铜网编织线与走线架连接。3）机柜上部配线电缆屏蔽层与走线架连接。4）从电源屏到移频柜电源线的屏蔽层与接地端子排连接。4．机柜及走线槽道的地线端子柱当机柜和走线槽道在工厂生产时，应在以下几个部位焊接螺丝柱。用于相互之间接地连接。1）每个机柜门在距上门边和侧门边的右上角上焊接一个M6×20mm的螺丝柱，用于机柜门与接地端子排的连接。见图4-9机柜门地线柱焊接示意图。2）每一机柜的走线槽在槽内侧所标的尺寸内焊接一个M6×20mm的螺丝柱，用于槽与槽、槽与柜的连接。见图4-10走线槽地线柱焊接示意图960●●●●50100单位：mm●100100单位：mm5．其它设备的接地连接图4-9机柜门地线柱焊接示意图图4-10走线槽地线柱焊接示意图1）电源屏使用10mm2扁平铜网编织线（或接地铜缆）与网格地线连接。2）控制台使用25mm2的电缆与网格地线连接。六、贯通地线1．贯通地线是由25mm2铜缆外面包一层10mm2铅层或者35mm2铜缆组成。2．贯通地线与电缆同沟直埋地下。3．贯通地线过桥及路堑地段时同电缆一起防护。4．贯通地线接地电阻不大于1Ω。5．—50— 贯通地线与信号设备的安全地线、防雷地线、屏蔽地线可靠连接，以达到各处的电位相等。第二节室内轨道接收、发送设备防雷ZPW-2000A自动闭塞室内移频设备的接收、发送端设防雷。这些防雷设施安装在电缆网络模拟盘内，用作对通过传输电缆引入至室内雷电冲击的防护。电缆网络模拟盘可使补偿电缆和实际电缆总长度为10KM，以便于轨道电路的调整和构成改变列车运行方向。横向防雷采用470/10KA压敏电阻。纵向防雷采用1∶1R型低转移系数防雷变压器。其防雷原理为：利用变压器的室内侧线圈与轨道侧线圈之间的加厚隔离层结构，减少两线圈之间耦合电容。同时在室内侧线圈外包裹非封口铂金属层，并将金属铂层接地，由此达到防雷的目的。由于该变压器原理是尽量减小轨道侧与室内侧线圈间偶合电容系数，所以在模拟网络设备内部以及外部，对轨道侧“线对”与室内侧“线对”间要尽量远离。2×2至室外电缆至发送及接收衰耗盘雷电横向防护雷电纵向防护km2km2km1km0.5km0.5km图4-11电缆网络模拟盘原理图在施工中对轨道侧“线对”与室内侧“线对”在分线柜、走线槽道、机柜处尽可能相互避开。第三节屏蔽地线连接一、室内屏蔽接地1．电气化区段干线电缆两端进行屏蔽接地，即将钢带、铝护套、内屏蔽层进行接地。室外进入室内的电缆在分线柜进行成端制作，将钢带、铝护套、内屏蔽用7×0.52铜芯塑料线引出后，连接到接地端子排上。2．室内屏蔽线的屏蔽网应单端接地。选择屏蔽线比较集中的一端，汇集后用10mm2铜芯塑料线连接在机柜接地端子排上。二、屏蔽线的屏蔽连接1．防雷柜零层的屏蔽线在走线槽内开剥，屏蔽线的屏蔽网在走线槽内汇集后，与10mm2引接线压接（或焊接）在一起，引接线的另一端和防雷柜的接地端子排连接在一起。2．到移频柜、综合柜等机柜的屏—50— 蔽线，在走线槽内开剥。在走线槽内将屏蔽网环接后用10mm2引接线与接地端子排连接。3．电源线的屏蔽网在走线槽内开剥，每一机柜的电源线屏蔽网汇集后用10mm2引接线压接（或焊接）在一起后接至接地端子排上。三、屏蔽线的端头制作1．按使用长度开剥，剥去外防护层，如图4-12所示。图4-12屏蔽线开剥示意图2．将芯线从屏蔽网根部抽出，如图4-13所示。图4-13铜网与芯线分离示意图3．将屏蔽网倒折，在屏蔽线头上套一长20mm套管（或热缩管），如图4-14所示。图4-14芯线根部防护图四、屏蔽电源线端头制作屏蔽电源线端头制作方法与4-14条屏蔽线端头制作方法相同。—50— 第五章ZPW-2000A自闭试验及调试第一节模拟试验一、基本要求1．ZPW-2000A无绝缘移频自动闭塞室内设备安装、配线完成后，应对设备进行模拟试验，模拟试验应按照先局部、后系统的程序进行。2．模拟试验应准确无误、完整地模拟电路的状态。模拟电路的连线应少而有规律，便于制作和拆除。3．调试前应进行技术确认，并填写技术确认表。见附表七。4．模拟试验要做好详细试验记录。二、自闭试验及调试流程试验及调试流程如图5-1所示。机柜空载送电插装设备模拟电路制作设备送电、电路调试、试验结合电路、方向电路、站内电码化试验信号机单点试验信号机联通试验开通准备、部分轨道电路调试开通倒装、调试电源屏调试图5-1自闭试验及调试流程图三、电源屏调试1．调试前需对室内其他工作人员做出安全提示。在电源屏、电源引入防雷开关箱、—50— 机架电源端子处等做出安全标识。即用硬纸板、塑料板等制作标志牌，写明“小心触电”“请勿乱动”等醒目字样，挂在电源屏、配电盘、机架电源端子处。2．依据电源屏的使用说明书及原理图对电源屏进行调试。调试前阅读电源屏的使用说明书，弄懂电路原理。调试时做到有目的、有层次心中有数，不能盲目乱动。3．检查电源屏、电源引入防雷开关箱的安全地线连接良好。4．当使用运用中的电源时，在电路调试过程中，有可能出现短路故障，危及到使用中设备的安全，决不能抱有侥幸心理。因此应尽量避免使用运用中的电源，不可避免时，应使用限流开关。5．电源屏的输出开关置于“断开”位置，防止电源误送入机柜。6．电源屏输入电源为单相220V或三相380V交流电源，电源波动范围为额定电压+10%～-20%。如果只有一路电源，可临时用6mm2铜芯塑料线将两路输入端子并联。测量电源符合要求后，进行电源屏的调试。7．手动或自动进行电源屏两路电源转换试验，其转换时间不大于0.1s，并核对电源屏表示及测量各路电源输出指标符合表5-1的要求。表5-1电源屏输出指标序号项目输出指标（5KVA）输出指标（8KVA）1区间轨道电源DC24±0.5V，25A×4DC24±0.5V，45A×42站内轨道电码化电源DC24±0.5V，30A×2DC24±0.5V，30A×23信号点灯电源AC220V±10V，2A×2AC220V±10V，3A×24站间联系电源DC220V±10V，2ADC220V±10V，2A5灯丝报警电源DC24(36、48、60)V，2ADC24(36、48、60)V2A8．电源屏指示灯表示正确；表头无卡阻、碰针；开关接触或断开动作良好，接触压力合适。电源屏初次开机后要不断检查温升是否正常，有无异常噪声。如有就要查明原因。9．电源屏的各种直流电压可能偏高，这是因为此时处于空载状态，电压细调要在设备全部接入之后进行。10．依据原理图对电源屏进行报警试验。11．试验结束要切断电源屏的输入电源。四、机柜空载送电1．按电源种类分别给没有插装设备的机柜送电，逐柜插上保险管（或合上断路器），核对机柜电源的电压和极性是否符合要求。2．测试不同电源之间是否有混电及接地现象。五、继电器、硅整流器、发送器、接收器等设备安装1．继电器的安装1）打开包装，检查继电器外观是否良好，有无检测标志。（有必要核对检测记录，记录继电器编号，便于追踪。）2）依照组合柜、移频柜、综合柜内部设备布置图确定继电器型号。3）清扫插座，使其无尘土，检查有无裂痕，接点片有无卷曲及锈蚀，隔板是否有破损。—50— 4）检查继电器规格型号与图相对应，并且鉴别销正确。5）安装继电器前，要先检查继电器插片是否弯曲，间距是否相等，如果有此现象要先进行调整。插装时将继电器拿平垂直对准插座位置后，使鉴别销和鉴别孔吻合感觉没有插片顶偏时再用力推到位，然后挂上挂簧。6）清洁现场，包装物应妥善处置，防止造成环境污染。2．硅整流器的安装1）对照设备布置图确定安装位置。2）核对型号并检测测试标记。3）核对硅整流器的输入、输出端子与组合插座的配线是否对应，以免错误造成硅整流损坏。4）核对配线与硅整流器说明书是否一致。5）插上硅整流器，封接好连接线，开启电源后，立即用万能表检查输入、输出电压和极性是否正确。3．发送器、接收器、衰耗盘安装1）按照设备布置图进行2）开箱后检查外观有无损坏，记录编号及安装位置。3）发送器、接收器插入对应的U型槽，并用专用工具锁闭。注意不能带电插装，以免损坏电子元件。拔下时也要先切断电源。设备○○防雷○○电缆○○4．电缆网络模拟盘安装1）按设计图指定的设计位置安装。2）每组合插装8块电缆网络模拟盘单元，单元为盒体结构。图5-2网络模拟盘外形示意图3)网络模拟盘正面有3对测试插孔，分别为设备、防雷、电缆端的移频信号电压。六、模拟盘制做模拟盘示意图，如图5-3所示。图5-3模拟盘示意图—50— 1．根据区间轨道区段的数量，选用尺寸合适的五层胶合板制做模拟盘，按信号机布置图，钻孔安装双刀双掷钮子开关，按图5-4所示配线。进站信号机的5个钮子开关分别控制1DJF、LXJF、LUXJF、TXJF、ZXJF继电器；出发信号机的钮子开关控制LXJF继电器。两端的4个扭子开关分别模拟站间条件，控制（离去方向）分界点信号机显示。电缆模拟网络盒电缆模拟网络盒衰耗盒接收器发送器分线盘模拟盘S1S2ZFJZFJZFJZFJFFJFFJFFJFFJV1V2GJQKZQKF1234K图5-4模拟轨道电路原理图1．进站、出发信号机处的各个复示继电器按图5-5所示电路图配线。图5-5复示继电器励磁原理图七、点灯模拟电路制作电源屏变压器XJF220V～12V～220V移频组合柜●●●●●●●●●●××××●●XJZ220V1．方法A图5-6点灯模拟电路制作方法（A）—50— 电XJZ220V源屏硅整流器XJF220V0V～220V+12V移频组合柜●●●●●●●●●●××××●●1）在电源屏的输出端子处断开信号点灯电源～220V，接入临时设置的变压器输出的～12V作为信号机点灯电源送至信号组合。如图5-6所示。图5-7点灯模拟电路制作方法（B）2）在分线盘断开信号机的电缆配线，接入由发光二极管组成的信号机模拟表示器。由于移频柜不设信号机复示器，观察信号机显示很不方便。因此在试验中制作信号机模拟表示器非常有必要。2．方法B断开电源屏信号点灯电源～220V的输出，接入临时设置的硅整流器，输出的直流12V电源作为信号点灯电源送至信号组合。如图5-7所示3．其他方法1）信号点灯电源不做任何改变，使用与信号机相同功率的白炽灯泡作为信号机负载，与分线柜相应的信号机端子连接，将每架信号机按顺序排列，可以形象化模拟信号机，更方便观察信号机状态，便于电路分析。缺点是在电路没有经过模拟试验的情况下，直接送点灯电源电压较高，对安全不利，因此此方法不宜提倡。2）在电源屏断开信号点灯电源，拔下灯丝继电器，使用封线将灯丝继电器前接点封闭。室内移频电路正常后，拆除封线，恢复灯丝继电器正常状态，进行点灯电路试验。注意，连接的封线一定要带有明显标志，拆除时要反复检查不能遗漏。有必要时拆、装要做记录。该方法由于使用封连线，在既有线改造工程中禁止使用。在新建线施工时，也尽量不采用。从施工工艺的角度来讲，采用信号机模拟表示器的方式最为规范、合理。八、模拟试验电路特性调整1．发送器、接收器的载频调整（参照附表三：1）、（参照附表四：1）。发送器、接收器通过调整相应载频连接端子，可以做到八种载频通用。按照设计图纸对每已一发送器、接收器进行调整，并核对该区段的载频是否符合频谱排列。2．调整发送器的输出电平（参照附表三：2）。发送器电平分为37V～170V多级可调，模拟试验电路中接收和发送因为直接连接，没有经过轨道的衰耗，所以使用较低的电平级，根据效果逐步上调，保证发送器、接收器的安全。3．调整电缆模拟网络盘使各个区段都在10Km长度（参照附表二）。—50— 电缆模拟网络盘分为6段不同长度模拟电路，模拟试验电路中将6段模拟电路连接，总长度为10公里。模拟试验结束后再按实际电路连接。4．调整主轨道接收电平为400mV（参照附表四：2）。在衰耗盘“主轨出”测试插孔测量，接收电压不小于240mV，在使用中调整为400mV。5．小轨道模拟条件模拟试验电路中接收和发送直接连接，但小轨道信息并没有接入，小轨道信息是在实际运用中，接收相邻区段的发送信号经过调谐单元“零阻抗”隔离未完全阻断的信号。模拟试验电路中无法接入邻区段发送信号。所以，向所有区段（除第三接近区段）小轨道检查执行条件提供临时电源+24V、-24V。第三接近区段是因为站口为电气—机械方式，没有小轨道接收，不能产生小轨道检查条件。所以在设计时已给固定有+24V、-24V电源。九、模拟试验的电源及准备工作1．模拟试验时严禁使用既有信号设备的电源。2．移频柜中的电气集中电源KZ、KF可用区间屏的继电器控制电源QKZ、QKF代替，试验结束后，恢复为原来的状态。3．模拟试验人员及仪表1）模拟试验人员为2～4人。2）使用仪表：a．数字万用表：特点是功能较全、灵敏度高，对测试信号影响小。可以测量毫伏级交直流信号和简单的信号的频率。b．MF型万用表：测试时不容易受到感应电压的影响。c．专用移频测试仪：特点是功能全、灵敏度高、精度高。缺点是体积大。4．设备名称书写在送电试验前在每个继电器、组合、防雷单元、断路器、移频设备等处标明使用名称，对于分析电路、处理故障非常有利。十、设备送电1．区间电源屏送电1)机柜断路器（如保险管则不插）的开关置于“断开”位置。2）区间电源屏输出开关置于“断开”位置。3)合上电源引入防雷开关箱的开关，给区间电源屏送电。2．机柜送电1)检查机柜内电源配线静态有无短路混电现象。在机柜不带电的情况下，每个断路器置于“断开”位置（或保险管不插），使用万用表的低阻档分别在每个机柜内部电源分线端子上，测量每一种电源两个极性之间的电阻值，判断有无短路及混电现象。如测试的电阻值接近零欧姆，则说明有短路，需查找处理。再用每个端子去和其它电源端子交叉测量，发现电阻接近零时，则说明有混电。用这样的方法可以检查出静态的混电及短路。2)区间电源屏给机柜逐一送上每一种电源。—50— 3)在机柜电源端子测试每一种电源极性、电压，并与其它电源端子交叉测量有无混电现象。3．发送器送电1)按轨道区段逐一送电，插上对应区段的保险管（或接通断路器）。2)启电源经过约5S延迟，发送“工作”表示灯亮，FBJ励磁，表示发送盒工作正常。3)测量发送功出的电平、载频、低频。4．接收器送电1)按轨道区段逐一送电，插上相应的保险管（或断路器接通）。2)开启电源经过约5S延迟，接收“工作”表示灯亮，表示接收盒工作正常。5．信号机送电1)每架信号机逐一送电，插上相应的保险管（或断路器接通）。2)灯丝继电器DJ励磁。3)检查信号继电器状态与分线柜信号机模拟表示器显示是否一致。十一、电路试验1．移频电路试验1)模拟盘的轨道区段钮子开关全部置于“接通”位置。2)逐一确认各区段的GJ是否相对应。3)如果GJ没有吸起，则按以下步骤查找：a．发送器载频调整端子连接是否正确。（按照附表三）b．发送器输出电平采用综合测试仪检测是否符合要求。（按照附表三）c．模拟盘钮子开关是否接通，用电压表测试信号有没有通过。d．接收器载频调整是否正确。（按照附表四.1）e．接收器电平调整主轨道连接是否正确，在衰耗器盘面测试插孔测主轨道输出是否在240～450mV。（按照附表四.2）f.检查区段模拟小轨道检查执行条件是否有+24V、-24V电源。4)操纵模拟盘S进站或X进站为正线接车、侧线接车，观察进站口发送器编码状态和测量相应移频信号的载频、低频。同时观察相关通过信号机的显示及测量移频信号。5)通过操纵模拟盘轨道区段钮子开关，观察相关通过信号机的显示及测量低频信号。6)操纵模拟盘钮子开关，模拟列车运行，观察各通过信号机显示状态是否正确，并做好测试记录。7)逐一切断通过信号机点灯电源，使DJ失磁，观察灯光转移及信号降级显示。2.移频报警试验1)当所有轨道区段设备都正常时，移频报警继电器YBJ应在吸起状态。2)如果移频报警继电器不正常，查找原因。3)分别断开轨道区段发送器电源，使发送报警继电器FBJ失磁落下，从而使移频报警继电器YBJ失磁落下报警。4)分别断开轨道区段接收器电源，使移频报警继电器落下报警。—50— 5)移频报警时，控制台上应有声光显示。3.发送器N+1系统试验逐一断开发送器电源，检查发送器能否自动转换到备用发送器。再次核对信号机显示及低频信息的频率。4.车站结合试验1)利用模拟盘模拟列车一接近、二接近、三接近运行，观察1JGJ、2JGJ、3JGJ相应状态，同时检查控制台表示及接近电铃条件。2)利用模拟盘模拟列车一离去、二离去、三离去运行，观察1LQJ、2LQJ、3LQJ相应状态，同时检查控制台表示条件。3)检查与车站电气集中结合条件。5.方向电路模拟试验1)当移频电路模拟试验完成之后，每个闭塞分区的轨道区段都能正常工作，四线制方向电路的区间监督回路可以构通，给方向电路试验创造了条件。2)将上、下行两条线路两端方向电路四线分别对接，模拟站与站之间操作。3)调整硅整流器输出电压，并确定极性，使其形成闭合回路后，FJ1～4端电压为12～18V，监督区间空闲继电器JQJ1～4端电压为21～24V。4)在四线制方向电路中，使用模拟盘加入电气集中条件。5)检查方向电路的各种条件都已满足，并且两站之间监督区间空闲继电器JQJ已吸起，使用模拟盘操作改变方向试验。6)辅助改变方向：人为使方向电路转为双接或双发状态（按压接车辅助按钮），然后用辅助办理的方法改变到需要的运行方向。办理方法：发车站先按下发车辅助按钮，但不能松开，直到发车方向指示灯亮后为止，接车站后按下接车辅助按钮，当看到辅助办理表示灯亮时就放开，过2～3秒之后，接车表示灯亮，表示完成辅助办理改变方向。7)区间改变运行方向，反向按大区间运行，检查接近区段移频信息正确。8)反向运行时，除接近区段外，其余区段应能测量到特定低频信息。6．信号机联通试验1)拆除信号机的模拟电路，将信号机电缆芯线连接到分线柜相应端子上。2)对信号机进行调试及灯丝断丝报警试验，将调试完的测试数据填入表5-1中。3)通过信号机的调整：先调整室外，满足灯端电压10.2～11.4V，室内测量点灯电流大于140mA方可。如果小于140mA，则需在室内降低一档电压，室外重新调整灯端电压为10.2～11.4V，室内测量点灯电流≥140mA时为止。—50— 表5-1信号机测试表工程名称：测试日期：灯位信号机LHUⅠ电压Ⅱ电压Ⅰ电流灯压Ⅰ电压Ⅱ电压Ⅰ电流灯压Ⅰ电压Ⅱ电压Ⅰ电流灯压测试人：技术负责人：7．站内电码化试验1)准备工作a．根据站场形状和轨道区段制做轨道模拟盘。b．正线的每个轨道区段和股道区段设一个钮子开关，控制站内移频柜中的轨道复示继电器DGJF、GJF。c.每个区段的发送线配到分线盘后要核对正确，如果是运营中电气集中车站，发送线暂时不能与端子相连，以免发码后误动站内轨道继电器。2)试验a.分别开启发送器电源，检查、测试正线发送器、站线发送器是否正常，载频、低频是否正确。b．用模拟盘模拟接车进路或者发车进路（控制LXJF、ZXJ）。c．观察轨道传递继电器DGCJ励磁时机，预叠加发码时，在分线盘处相应的配线上（未与端子连接），用综合测试仪测试轨道送电GJZ、GJF和发码信号。d．模拟列车依次进入各个轨道区段，测试预叠加发码和发码的电压、载频、低频及发码时机。8.室内电源接地、混电、绝缘及电缆综合绝缘测试—50— 1)按图暂时断开有关防雷元件。2)用兆欧表或绝缘电阻测试仪测试所有电源的对地绝缘值，并做记录。3)用指针万用表测试电源之间有无混电。4)用兆欧表或绝缘电阻测试仪测量电缆的综合绝缘（注意不能带轨道防雷）。第二节ZPW-2000A移频自动闭塞的开通试验及调试在上一节中，用大量的篇幅讲述了ZPW-2000A移频自动闭塞的模拟试验，对模拟试验的方法、步骤以及试验项目作了详细的阐述。因为，模拟试验是开通试验的基础，只有完全彻底地做好模拟试验，才能要点开通，并确保在有限的施工点内顺利完成开通试验工作。一、开通前准备工作1．拆除全部模拟电路。2．室外信号机、轨道、站间联系等电缆线与分线柜相应端子连接。3．按照附表二及电缆的实际长度制作电缆模拟网络具体调整表。使每个轨道区段的电缆长度都调整至10Km。4．参照附表三：2，按照发送器调整表调整发送器的输出电平预设值；参照附表四：2，按照接收器调整表调整主轨道接收电平预设值。二、开通倒装调试开始工作人员到位登记请求要点收到调度命令、给施工点安装补偿电容器安装调谐单元、空芯线圈的轨道连接线正线部分修改施工启动电码化电路修改控制台表示灯其他条件修改施工联调试验测量ZPW-2000A轨道电路参数核对信号显示登记请求开通aitong结束束束1．开通倒装及调试流程，如图5-9所示图5-9开通倒装调试流程图—50— 2．施工命令下达后的施工1）室外旧设备拆除，新设备安装就位，完成安装之后，与室内联系进行统调。2）室内修改配线；控制台单元修改；电源倒接。3）进行站内区段调试。4）按附表三调整发送器输出电压。5）室内外轨道区段设备连接后，进行统一调试；主轨道接收电压按附表四调整；小轨道接收电压按附表五调整。小轨道接收调整要分别调整正向和反向。综合测试仪使用的频率档位应于所测信号的频率相一致。用综合测试仪在衰耗盘“主轨道输出”插孔电压应不小于240mV；“小轨道输出”插孔电压应不小于100～130mV。“GJ”插孔轨道继电器电压应不小于20V。“XGJ”插孔小轨道执行条件电压应不小于20V，开路大于30V。将测试数据填入附表六。6）分路测残压：用0.15Ω的分路线分别在轨道送端、受端及中间任何一点分路，接收器限入电压应小于140mV；继电器电压应小于3.4V，并可靠落下。小轨道接收端落下门限不小于20.7mV。将测试数据填入附表六。7）所有轨道区段调整完毕，轨道继电器正常工作后，可随着列车实际运行，观察相应的信号显示和轨道占用情况。将模拟网络盘上的测试数据填入表5-2中。三、开通验收试验1．区间通过信号机和轨道区段联调试验及测试。2．主灯丝断丝报警试验。3．站间联系电路试验及测试。4．室内移频设备联调试验及测试。5．灯光转移试验。6．发送器N+1试验及测试。7．接收故障、移频报警试验。8．站内电码化试验及测试。9．出发信号机开放显示试验。10．进站信号机各种开放显示试验及站口发码试验及测试。11．两站间方向电路试验及测试。12．区间电源屏试验及测试。13．多台机车压道及机车信号接收试验。14．反向运行试验。—50— 表5-2电缆模拟网络盘测试表项目区段位置电缆实际长度电缆模拟长度用途载频防雷（V）设备（V）电缆（V）接收发送测试人：技术负责人：—50— ZPW-2000A轨道电路调整表使用说明1本调整表适用于ZPW－2000A型无绝缘轨道电路设备2机车信号的轨道入口电流1700Hz、2000Hz和2300Hz按500mA，2600Hz按450mA考虑。3本调整表满足调整、分路、断轨及机车信号各种状态要求，其中：分路残压按140mV。4传输电缆长度按10km计。5根据最低道碴电阻，按1700、2000、2300、2600四个频率分别列表。—50— 附表一：轨道电路调整表1.1700Hz轨道电路调整表载频频率（Hz）1700序号rdΩ·kmCμfLv(m)Dc(m)NcKRV接收端各点电压（V）发送端各点电压电流（V/I）VR1R2VV1V2轨面轨面功出电压功出电流功出电平minmaxminmaxminmaxminmaxminmaxminmaxminmaxminmaxKEM范围10.255530035067.780.34540.2420.6120.5201.3150.6701.6931.7171.937127.81139.580.2530.2813130-14220.285535140080.292.84590.240.6590.4721.2960.6081.6681.7541.942127.84139.580.2530.2823130-14230.35540145074.284.25630.2430.6820.4481.2560.5771.6161.7411.882127.84139.550.2530.2813130-14240.45545150070.178.56550.2420.5770.5111.2170.6581.5661.7561.838127.82139.550.2540.2803130-14250.45550155078.586.96630.2430.6520.4461.2010.5751.5451.7961.923127.84139.580.2540.2803130-14260.45555160086.895.26720.2410.7340.3881.1820.4991.5221.8211.987127.85139.600.2540.2813130-14270.55560165081.588.87640.2410.6330.4371.1460.5631.4751.7931.960127.82139.590.2550.2813130-14280.55565170077.683.98690.2410.6610.4051.1110.5211.4301.7631.930127.81139.570.2550.2813130-14290.65570175083.890.28660.2420.6230.4261.0950.5481.4091.7901.942127.82139.580.2550.2813130-142100.65575180080.185.79710.2430.6500.3971.0620.5111.3661.7851.921127.82139.580.2550.2813130-142110.65580185085.691.39780.2420.7040.3601.0460.4631.3461.8121.965127.83139.600.2550.2813130-142120.75585190091.296.89740.2400.6570.3761.0300.4841.3261.8372.005127.84139.610.2560.2813130-142130.75590195087.192.110790.2410.6800.3540.9990.4551.2861.8151.980127.83139.590.2560.2813130-142140.855951100092.197.110760.2400.6450.3660.9840.4711.2661.8291.989127.83139.600.2560.2823130-142150.8551001105088.292.911810.2410.6660.3460.9540.4451.2281.8101.962127.82139.590.2560.2813130-142160.9551051110092.897.411790.2420.6410.3550.9400.4571.2101.8281.977127.83139.600.2560.2813130-142170.9551101115089.293.512830.2410.6520.3360.9120.4331.1731.8221.978127.826139.60.2560.2813130-142180.9551151120093.497.612900.2420.6970.3120.8980.4011.1561.8392.007127.833139.6110.2560.2813130-142191.0551201125090.094.013860.2410.6450.3250.8710.4181.121.8281.994127.825139.6010.2560.2813130-142201.0551251130087.290.814910.2420.6620.3090.8440.3971.0861.8111.971127.817139.5910.2560.2813130-142211.0551301135079.482.616950.2420.660.2960.8050.381.0361.7761.926127.804139.5750.2560.2813130-142221.0551351140073.376.218990.2410.6560.2820.7690.3630.9891.7541.893127.795139.5680.2560.283130-142231.0551401145068.571.120910.2420.6420.3090.8180.3971.0531.9872.114146.919155.7180.2940.3132150-159241.0551451148071.172.620950.2440.6600.2980.8060.3831.0371.9942.125146.923155.7190.2940.3132150-159251.0551481150072.573.620960.2400.6610.2900.7990.3731.0281.9992.129146.925155.7190.2940.3142150-159—50— 2000Hz轨道电路调整表载频频率（Hz）2000序号rdΩ·kmCμfLv(m)Dc(m)NcKRV接收端各点电压（V）发送端各点电压电流（V/I）VR1R2VV1V2轨面轨面功出电压功出电流功出电平MinmaxminmaxminmaxminmaxminmaxminmaxminmaxminmaxKEM范围10.255030035067.780.24750.2420.6370.3740.9860.3961.0431.0411.18873.99780.9290.1500.168574.5-81.520.285035140080.292.84590.2420.6940.4751.3640.5031.4431.5051.667103.982113.8240.2110.2364105-11530.35040145074.284.25620.2400.7040.4491.3160.4751.3931.5081.588103.979113.8170.2110.2344105-11540.45045150070.178.56540.2400.5930.5151.2730.5451.3471.5151.605103.97113.840.2120.2334105-11550.45050155078.586.96630.2460.6810.4461.2540.4721.3271.5341.676103.97113.8470.2130.2344105-11560.55055160074.481.67570.2420.5960.4921.2120.5201.2831.5071.685103.96113.840.2130.2354105-11570.55060165081.588.87640.2410.6580.4361.1920.4621.2621.5251.684103.963113.8320.2130.2364105-11580.65065170077.683.98600.2430.5960.471.1520.4971.2191.5181.628103.96113.8220.2130.2354105-11590.65070175083.890.28660.2410.6450.4231.1340.4481.1991.5451.658103.967113.8340.2130.2354105-115100.65075180080.185.79710.2440.6710.3931.0960.4161.161.5361.665103.962113.8420.2130.2344105-115110.75080185085.691.39690.2460.6410.4081.0780.4311.1411.5521.698103.962113.8450.2140.2354105-115120.75085190091.296.89750.2440.6940.3711.060.3931.1211.5621.715103.965113.8450.2140.2364105-115130.85090195087.192.110710.2430.6360.3921.0240.4151.0841.5461.693103.96113.8370.2140.2354105-115140.850951100092.197.110780.2420.6770.361.0070.3811.0661.5611.701103.965113.8410.2140.2354105-115150.8501001105088.292.911670.2460.6940.4191.2010.4431.2711.9242.078128.562140.3950.2640.2903130-142160.9501051110092.897.411650.2440.6620.431.1810.4541.2491.9432.108128.571140.4030.2650.293130-142170.9501101115089.293.512690.2450.6790.4061.1420.4291.2081.9282.105128.562140.4010.2650.293130-142181.0501151120093.497.612680.2420.6580.4131.1220.4371.1881.942.118128.564140.4010.2650.2913130-142191.0501201125090.094.013720.2420.6740.3911.0850.4131.1481.9252.097128.56140.3920.2650.293130-142201.0501251130087.290.814760.2420.6880.371.0490.3911.111.9172.074128.557140.3880.2640.293130-142211.0501301135079.482.616790.2430.6800.3530.9980.3731.0561.8892.059128.544140.3890.2640.2893130-142221.0501351140073.376.218720.2400.6790.3871.0950.4091.1582.1372.339148.107161.8860.3040.3342150-164231.0501401145076.179.018780.2430.7010.3621.0430.3831.1032.1512.268148.116156.9520.3040.3242150-159241.0501451148074.776.419800.2420.6950.3501.0080.3711.0672.1402.244148.111156.9540.3040.3232150-159251.0501481150072.573.620820.2430.6940.3430.9820.3631.0392.1282.248148.105156.9650.3040.3232150-159—50— 3．2300Hz轨道电路调整表载频频率（Hz）载频频率（Hz）2300序号rdΩ·kmCμfLv(m)Dc(m)NcKRV接收各点电压（V）发送各点电压电流（V/I）VR1R2VV1V2轨面轨面功出电压功出电流功出电平MinMaxminmaxminmaxminMaxminmaxminmaxminmaxminmaxKEM范围10.254630035090.31073470.2430.7370.6001.8200.5321.6151.6251.860104.527114.4060.2300.2574105-11520.2846351400Z92.84480.2430.7240.5871.7500.5211.5531.621.739104.520114.3770.2300.2554105-11530.34640142092.797.84490.2440.7260.5781.7190.5131.5261.6411.782104.523114.4020.2310.2554105-11540.44642145078.284.25560.2420.5730.5011.1870.4451.0531.1631.23274.13681.0880.1640.18574.5-81.550.44645150070.178.56620.2410.6170.4521.1550.4011.0251.1471.27674.1381.090.164574.5-81.560.44650155078.586.96510.2410.7030.5481.60.4871.421.6271.84104.492114.4130.2320.1814105-11570.54655160086.895.26480.2410.6490.5831.5680.5171.3921.6461.84104.492114.4020.2320.2574105-11580.54660165081.588.87520.240.6770.5351.510.4751.3411.6341.751104.493114.3860.2320.2554105-11590.64665170077.683.98490.2430.6150.5761.4560.5121.2921.6381.737104.486114.410.2320.2544105-115100.64670175083.890.28540.240.6660.5161.430.4581.271.6561.799104.489114.420.2330.2554105-115110.64675180080.185.79590.2430.7020.4781.380.4241.2251.6331.827104.481114.4080.2320.2564105-115120.74680185085.691.39570.2430.6650.4951.3530.441.2011.6461.825104.483114.4010.2330.2564105-115130.74685190091.296.89620.240.7090.4491.3260.3981.1771.6611.819104.489114.4010.2330.2564105-115140.84690195087.192.110590.2410.650.4741.2780.4211.1351.6571.778104.485114.4040.2330.2554105-115150.846951100092.197.110520.240.6940.5361.5480.4761.3742.0712.232129.321141.2090.2880.3153130-142160.8461001105088.292.911560.2430.7210.5031.4930.4461.3252.0562.261129.31141.2130.2880.3163130-142170.9461051110092.897.411540.240.6820.5151.4640.4571.2992.0682.278129.311141.2080.2890.3173130-142180.9461101115089.293.512580.2430.7060.4861.4120.4321.2532.0512.235129.307141.1830.2880.3163130-142191.0461151120093.497.612570.2420.680.4931.3840.4381.2282.0682.238129.311141.1920.2890.3163130-142201.0461201125090.094.013600.240.690.4651.3340.4121.1842.0632.23129.308141.2070.2890.3153130-142211.0461251130076.379.516630.2430.6760.4481.2440.3981.1042.0012.19129.281141.1660.2880.3153130-142221.0461301135070.673.418660.2420.6510.4241.1450.3771.0161.9792.061129.276137.2000.2870.3043130-138231.0461351140073.376.218610.2410.6820.4571.2970.4061.1512.3052.424149.412158.3450.3320.3522150-159241.0461401144072.174.319640.2400.6910.4351.2520.3861.1112.2922.456149.402158.3330.3320.3532150-159251.0461441146070.571.620660.2420.6890.4261.2110.3781.0752.2712.414149.391158.2910.3320.3532150-159261.0461461148068.169.121670.2410.6820.4161.1800.3701.0482.2542.363149.386158.2820.3310.3522150-159271.0461481150069.170.121620.2410.6960.4501.3020.4001.1562.5142.631166.111175.9720.3680.3911167-177—50— 4.2600Hz轨道电路调整表载频频率（Hz）2600序号RdΩ·kmCμfLv(m)Dc(m)NcKRV接收各点电压（V）发送各点电压电流（V/I）VR1R2VV1V2轨面轨面功出电压功出电流功出电平MinMaxminmaxminmaxminmaxminmaxminmaxminmaxminmaxKEM范围10.254030035090.31073390.2400.7740.7132.3020.5231.6881.7331.948105.037114.9160.2530.2804105-11520.284035140080.292.84400.2400.7640.6972.2170.5111.6251.7441.855105.023114.9190.2540.2784105-11530.34040145061.870.26570.2420.7300.4921.4850.3611.0891.1951.33374.33081.3060.1790.197574.5-81.540.44045150070.178.56520.2420.6530.5391.4570.3951.0681.2131.37074.32881.2950.1800.198574.5-81.550.44050155078.586.96430.2410.7480.6502.0170.4761.4791.7301.933104.986114.9140.2540.2804105-11560.54055160074.481.67390.2440.6530.7241.9410.5311.4231.7261.841104.98114.9100.2540.2784105-11570.54060165081.588.87440.2400.7220.6331.9030.6461.3951.7571.877104.98114.930.2550.2794105-11580.64065170077.683.98410.2430.6480.6861.8340.5031.3451.7511.916104.968114.9440.2550.2794105-11590.64070175083.890.28460.2420.7120.6101.7970.4471.3171.7601.951104.972114.9350.2550.2804105-115100.64075180080.185.79500.2430.7460.5631.7300.4131.2691.7401.914104.971114.9140.2550.2804105-115110.74080185085.691.39480.2420.7010.5851.6950.4291.2421.7601.911104.972114.9210.2550.2794105-115120.74085190091.296.89430.2430.7620.6542.0570.4801.5082.2122.389130.552142.5160.3180.3473130-142130.84090195087.192.110500.2410.6890.5591.5990.4101.1721.7751.936104.976114.9390.2550.2804105-115140.840951100092.197.110450.2450.7530.6311.9400.4621.4232.2182.433130.536142.5280.3180.3483130-142150.8401001105088.292.911480.2440.7740.5901.8700.4321.3712.1982.410130.531142.5040.3170.3473130-142160.9401051110092.897.411460.2400.7260.6051.8300.4431.3422.2132.410130.534142.5070.3180.3473130-142170.9401101115089.293.512490.2400.7450.5681.7650.4161.2942.2082.388130.531142.5200.3180.3473130-142181.0401151120080.083.714490.2530.6870.6001.6270.4401.1932.1752.324130.508138.4990.3170.3373130-138191.0401201125078.081.415520.2520.7030.5621.5670.4121.1492.1612.289130.507138.4750.3170.3363130-138201.0401251130076.379.516480.2530.7220.6101.7450.4471.2792.4972.608151.045160.0330.3660.3882150-159211.0401301135063.566.120480.2420.6620.5841.6010.4281.1742.4142.557151.007159.9800.3650.3872150-159221.0401351140066.068.620520.2440.7030.5441.5670.3991.1492.4312.548151.017159.9890.3650.3862150-159231.0401401143068.570.120480.2410.7090.5811.7140.4261.2572.7262.855168.614178.6110.4080.4321167-177241.0401431145066.767.721490.2400.7040.5681.6660.4171.2222.7152.867168.608178.6510.4070.4321167-177251.0401451146067.668.221500.2410.7120.5601.6530.4111.2122.7192.886168.609178.6550.4080.4321167-177—50— 附表二：电缆模拟网络电缆补偿长度调整表实际电缆长度（m）模拟网络长度（m）端子封线9500
