灯具安装施工工艺 7页

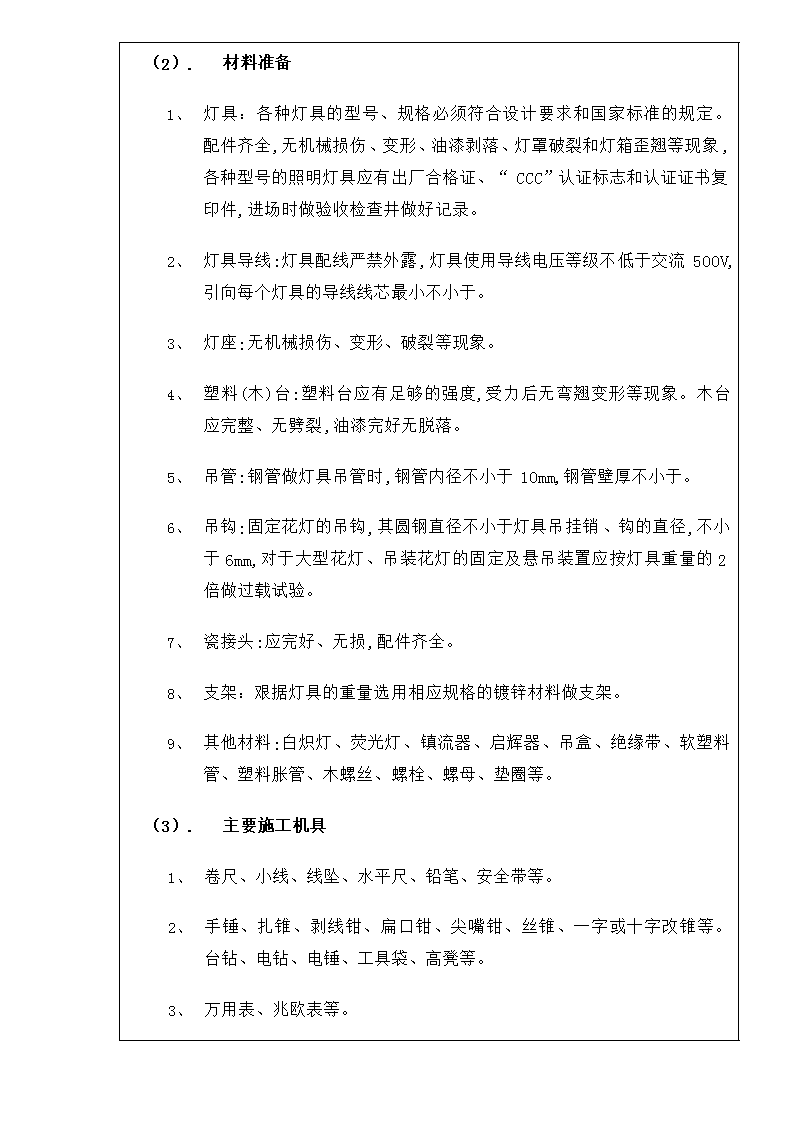

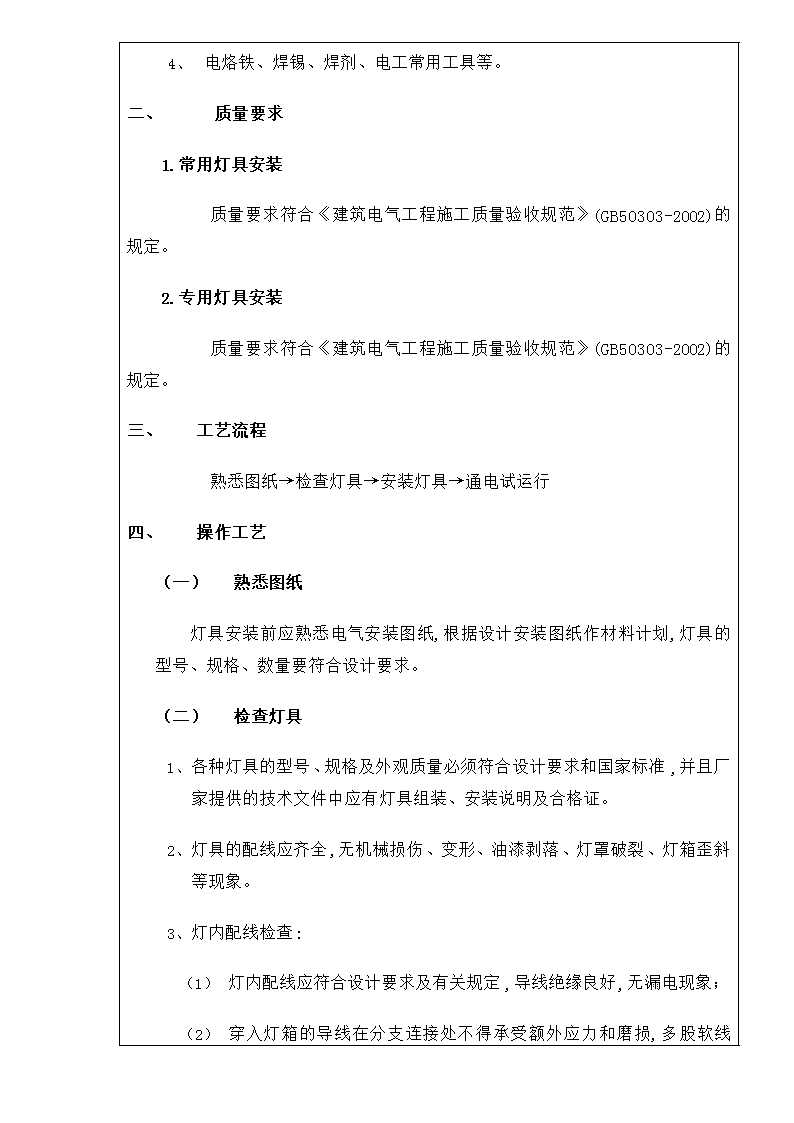

'灯具安装工程施工要点和质量控制措施工程名称灯具安装工程施工单位***************交底部位灯具安装工程工序名称灯具安装交底提要：灯具安装工程施工要点和质量控制措施交底内容：一、施工准备（1）.作业条件1、灯具安装有关的建筑和构筑物的土建工程质量应符合现行的建筑工程施工质量验收规范中的有关规定。2、灯具安装前建筑工程应满足:1）对灯具安装有妨碍的模板、脚手架必须拆除。2）顶棚、地面等抹灰工作必须完成,地面清理工作应结束,房门可以关锁的情况下安装。3、在结构施工中配合土建己做好灯具安装所需预埋件的预埋工作。4、安装灯具用的接线盒口已修好。5、成排或对称及组成几何形状的灯具安装前应进行测量画线。 （2）.材料准备1、灯具：各种灯具的型号、规格必须符合设计要求和国家标准的规定。配件齐全,无机械损伤、变形、油漆剥落、灯罩破裂和灯箱歪翘等现象,各种型号的照明灯具应有出厂合格证、“CCC”认证标志和认证证书复印件,进场时做验收检查井做好记录。2、灯具导线:灯具配线严禁外露,灯具使用导线电压等级不低于交流500V,引向每个灯具的导线线芯最小不小于。3、灯座:无机械损伤、变形、破裂等现象。4、塑料(木)台:塑料台应有足够的强度,受力后无弯翘变形等现象。木台应完整、无劈裂,油漆完好无脱落。5、吊管:钢管做灯具吊管时,钢管内径不小于10mm,钢管壁厚不小于。6、吊钩:固定花灯的吊钩,其圆钢直径不小于灯具吊挂销、钩的直径,不小于6mm,对于大型花灯、吊装花灯的固定及悬吊装置应按灯具重量的2倍做过载试验。7、瓷接头:应完好、无损,配件齐全。8、支架：艰据灯具的重量选用相应规格的镀锌材料做支架。9、其他材料:白炽灯、荧光灯、镇流器、启辉器、吊盒、绝缘带、软塑料管、塑料胀管、木螺丝、螺栓、螺母、垫圈等。（3）.主要施工机具1、卷尺、小线、线坠、水平尺、铅笔、安全带等。2、手锤、扎锥、剥线钳、扁口钳、尖嘴钳、丝锥、一字或十字改锥等。台钻、电钻、电锤、工具袋、高凳等。3、万用表、兆欧表等。 1、电烙铁、焊锡、焊剂、电工常用工具等。二、质量要求1.常用灯具安装质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。2.专用灯具安装质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。三、工艺流程熟悉图纸→检查灯具→安装灯具→通电试运行四、操作工艺（一）熟悉图纸灯具安装前应熟悉电气安装图纸,根据设计安装图纸作材料计划,灯具的型号、规格、数量要符合设计要求。（二）检查灯具1、各种灯具的型号、规格及外观质量必须符合设计要求和国家标准,并且厂家提供的技术文件中应有灯具组装、安装说明及合格证。2、灯具的配线应齐全,无机械损伤、变形、油漆剥落、灯罩破裂、灯箱歪斜等现象。3、灯内配线检查:（1）灯内配线应符合设计要求及有关规定,导线绝缘良好,无漏电现象；（2）穿入灯箱的导线在分支连接处不得承受额外应力和磨损, 多股软线的端头需盘圈、涮锡；（1）灯箱内的导线不应过于靠近热光源,并采取隔热措施,灯具内配线应严禁外露；（2）使用螺纹灯日时,相线必须压在灯芯柱上；（5）荧光灯接线按厂家提供的接线图正确接线。1、特种灯具检查:1）各种标志灯的指示方向正确无误；2）应急灯必须灵敏可靠；3）事故照明灯具应有特殊标志；4）供局部照明的变压器必须是双圈的,一次应装有熔断器；携带式局部照明灯具用橡套导线。（三）灯具安装1.一般要求。1.安装电气照明装置一般采用预埋接线盒、吊钩、螺钉、膨胀螺栓或塑料塞等固定方法,严禁使用木楔固定。2.照明灯其在易燃结构、装饰部位及木器家具上安装时,灯其周围应采取防火隔热措施,并选用冷光源的灯具。3.安装在绝缘台上的电气照明装置,其导线的接头绝缘部分应伸出绝缘台的表面。4.电气照明装置的接线应牢固,电气接触应良好；需接地或接零的灯具非带电金属部分应有明显标志的专用接地螺丝。 1.额定电压220Ⅴ金属灯具的保护接地要求:1）.凡安装距地面高度低于的灯具其金属外壳必须连接保护地线。2）.凡能进人的吊顶上安装一般及特殊用途的灯具,由于使用及维修不便,为了安全其灯具金属外壳应连接保护地线。3）.灯具的保护接地线应与灯具的专用接地螺丝可靠连接,其保护接地线截面应根据灯具的相线截面选择,当灯具相线截面小于时其保护线截面不小于铜芯绝缘线。2.灯具固定应牢固可靠,每个灯具固定用的螺丝或螺栓不少于2个。3.当吊灯灯具重量大于3kg时,应采用预埋吊钩或螺栓固定。当软线吊灯灯具重量大于时,应增设吊链或用钢管来悬吊灯具。8.采用钢管做灯具的吊杆时,钢管内径一般不小于10mm,壁厚不小于15mm。9.链吊式灯具的吊链应使用法兰盘、镀锌铁链或承载电线等配套产品。10.软线吊灯的软线两端应做保护扣,两端芯线必须涮锡。11.带有自在器的软线吊灯,吊线应选用护套软线或套塑料软管保护,灯口应选用安全灯口。吊线垂直展开后灯其底部对地面距离应按图施工,图纸未明确时不低于。12.在潮湿及有腐蚀气体的地方安装木台时,应加设椽皮垫圈、木台四周刷一遍防水漆。再刷两遍白漆,以保持木质干燥。13.在保证灯具底座不露光及维修不损坏吊顶的情况下,为节省原材料,底座在ф250mm以上的灯具吸顶安装时可不加装木台。14.嵌人顶棚内的照明灯具安装应符合下列要求；a.灯具的灯头引线应选用与配管材质相同的金属软管或阻燃波纹管保护, 保护软管长度不超过一米。b.灯头线保护软管的两端用软管专用接头分别与线管、灯头盒及灯具的箱罩、接线盒连接牢固。c.灯具应固定在专设的框架上,不应使吊顶龙骨承受灯其荷载。（四）建筑物照明通电试运行灯具安装完毕,各个支路的绝缘电阻摇测合格,允许通电试运行。公用建筑照明系统通电连续试运行时问为24h,民用住宅照明系统通电连续试运行时间为8h。所有照明灯具均应开启,且每2h记录运行状态1次,连续运行时间内无故障。同时检查灯具的控制是否灵活、准确；开关与灯具控制顺序相对应,如果发现问题必须断电,然后查找原因进行修复。五、应注意的质量问题1、成排灯具中心线偏差超出允许范围:在确定成排灯具的位置时,必须拉线,最好拉十字线。2、木台固定不牢,与建筑物表面有缝隙,木台直径在75～150mm时,应用两条螺丝固定，木台直径在150mm以上时,应用三条螺丝成三角架固定。3、法兰盘、吊盒、平灯口不在塑料(木)台的中心线上,其偏差超过,安装时应先将法兰盘、吊盒、平灯口的中心线对正塑料(木)台的中心。4、吊链日光灯的吊链选用不当,应按下列要求进行更换:带罩或双管日光灯以及单管无罩日光灯链装,应使用镀锌吊链。5、采用木结构明(暗)装灯具时,导线接头和普通塑料导线裸露,应采取防火措施,导线接头应放在灯头盒内或器具内，塑料导线应改用护套线进行敷设,或放在阻燃型塑料线槽内进行明配线。6、各类灯具的适用场所和安装方法, 应参考生产厂家提供的安装示意图和说明书进行安装。何种灯具不采用木台直接安装在结构上,应由设计确定。在接地范围内安装的金属外壳灯具,灯具本体上应设有专用接地螺栓。'
