现代住宅建筑给排水设计浅析 5页

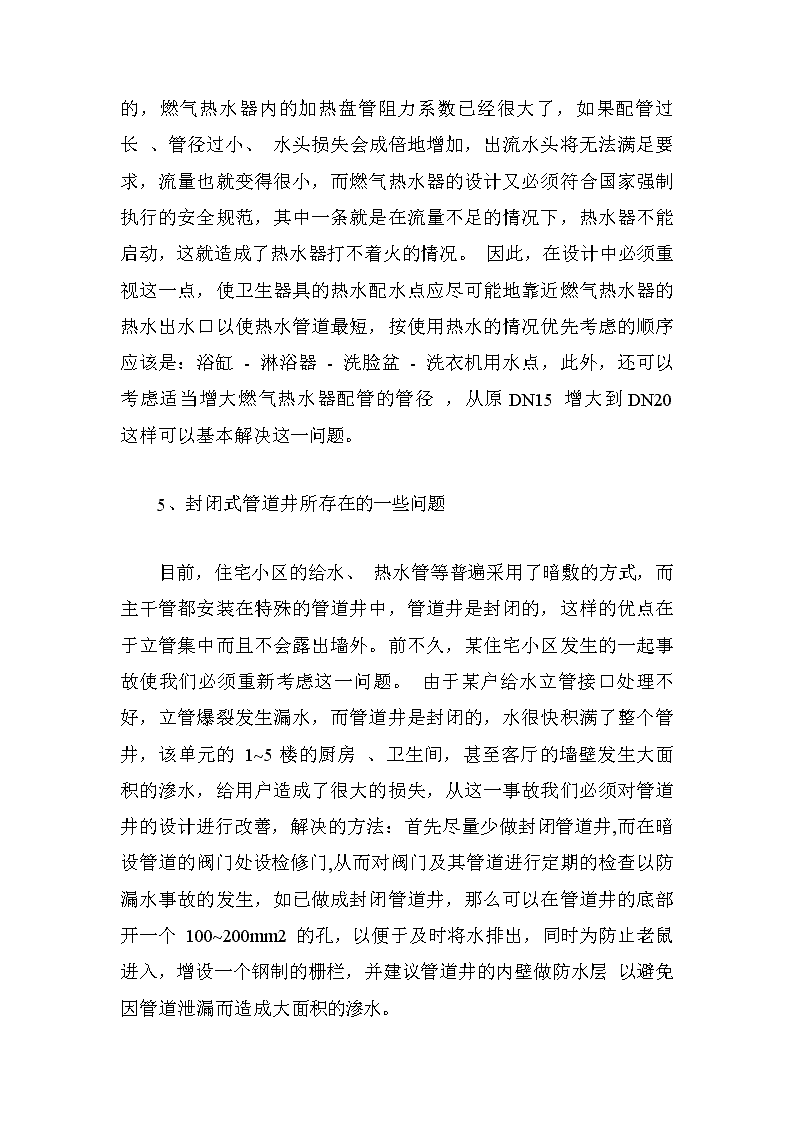

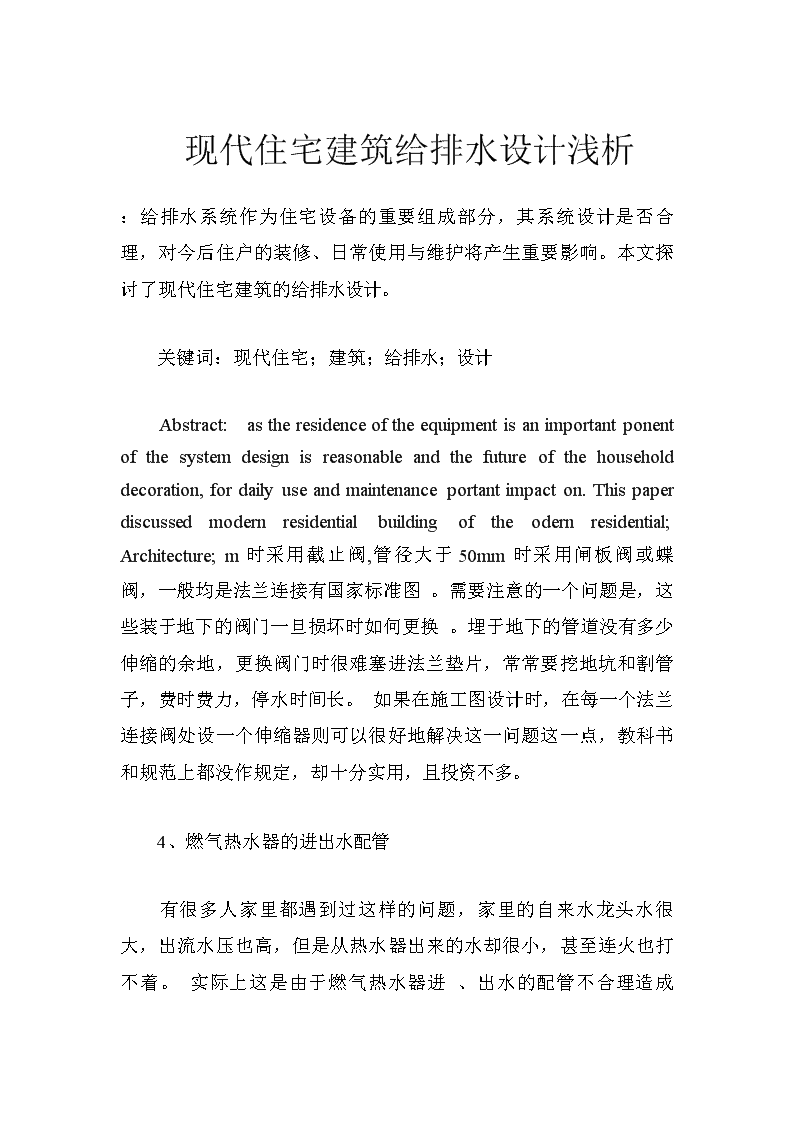

　　现代住宅建筑给排水设计浅析：给排水系统作为住宅设备的重要组成部分，其系统设计是否合理，对今后住户的装修、日常使用与维护将产生重要影响。本文探讨了现代住宅建筑的给排水设计。　　关键词：现代住宅；建筑；给排水；设计　　Abstract:astheresidenceoftheequipmentisanimportantponentofthesystemdesignisreasonableandthefutureofthehouseholddecoration,fordailyuseandmaintenanceportantimpacton.Thispaperdiscussedmodernresidentialbuildingoftheodernresidential;Architecture;m时采用截止阀,管径大于50mm时采用闸板阀或蝶阀，一般均是法兰连接有国家标准图。需要注意的一个问题是，这些装于地下的阀门一旦损坏时如何更换。埋于地下的管道没有多少伸缩的余地，更换阀门时很难塞进法兰垫片，常常要挖地坑和割管子，费时费力，停水时间长。如果在施工图设计时，在每一个法兰连接阀处设一个伸缩器则可以很好地解决这一问题这一点，教科书和规范上都没作规定，却十分实用，且投资不多。　　4、燃气热水器的进出水配管　　有很多人家里都遇到过这样的问题，家里的自来水龙头水很大，出流水压也高，但是从热水器出来的水却很小，甚至连火也打不着。实际上这是由于燃气热水器进\n、出水的配管不合理造成的，燃气热水器内的加热盘管阻力系数已经很大了，如果配管过长、管径过小、水头损失会成倍地增加，出流水头将无法满足要求，流量也就变得很小，而燃气热水器的设计又必须符合国家强制执行的安全规范，其中一条就是在流量不足的情况下，热水器不能启动，这就造成了热水器打不着火的情况。因此，在设计中必须重视这一点，使卫生器具的热水配水点应尽可能地靠近燃气热水器的热水出水口以使热水管道最短，按使用热水的情况优先考虑的顺序应该是：浴缸-淋浴器-洗脸盆-洗衣机用水点，此外，还可以考虑适当增大燃气热水器配管的管径，从原DN15增大到DN20这样可以基本解决这一问题。　　5、封闭式管道井所存在的一些问题　　目前，住宅小区的给水、热水管等普遍采用了暗敷的方式，而主干管都安装在特殊的管道井中，管道井是封闭的，这样的优点在于立管集中而且不会露出墙外。前不久，某住宅小区发生的一起事故使我们必须重新考虑这一问题。由于某户给水立管接口处理不好，立管爆裂发生漏水，而管道井是封闭的，水很快积满了整个管井，该单元的1~5楼的厨房、卫生间，甚至客厅的墙壁发生大面积的渗水，给用户造成了很大的损失，从这一事故我们必须对管道井的设计进行改善，解决的方法：首先尽量少做封闭管道井,而在暗设管道的阀门处设检修门,从而对阀门及其管道进行定期的检查以防漏水事故的发生，如已做成封闭管道井，那么可以在管道井的底部开一个100~200mm2的孔，以便于及时将水排出，同时为防止老鼠进入，增设一个钢制的栅栏，并建议管道井的内壁做防水层以避免因管道泄漏而造成大面积的渗水。\n　　二、排水设计　　1、排水管道噪音处理　　普通住宅采用建筑排水聚乙烯（PVC）管材或柔性接口机制排水铸铁管材，对建筑标准要求较高的住宅，当普通塑料排水管道的水流噪声不能满足噪声要求时，应采取相应空气隔声或结构隔声措施，如选用特制的消声排水管材、采用隔声效果好的墙体、管道支架设橡胶衬垫、穿越楼板处管道外壁包缠消音绝缘材料、设置器具通气管等。　　2、排水立管的敷设　　(1)对于卫生间面积较小的经济适用房和一部分未采取远传水表计量的中高档住宅，可将给、热水立管设于楼梯间的管道井内，以增大卫生间的使用空间；排水立管可置于卫生间墙角处，但要以排水管线出水顺畅为准。　　（2）在已采取远传水表的中高档住宅中应在卫生间内设置管道井，把给水管、排水管、热水管等其它管路都集中在里面。这样不但可以提高卫生间的使用质量，而且能解决硬聚氯乙烯排水管水流噪声大的问题，提高了整个居室的环境质量水平。　　3、排水横管的敷设\n　　(1)排水横管设在建筑外墙上,一般为建筑背立面，卫生间坐便器采用后出水式,地漏采用侧墙式,此种敷设方式完全将排水管隔离在室外,室内空间洁净。但对建筑专业考虑卫生间的位置及内部洁具的布置要求较高，而且在北方冬季采暖地区不能采用。　　(2)排水横管敷设在卫生间内侧的地面上。此种管道布置方式可结合毛坯房的要求,在排水立管留出接卫生器具的三通口,由住户自己根据需要敷设排水管并决定卫生间的大小。排水横管也可隐蔽起来,但要较地面高出20cm左右。此种管道布置方式坐便器只能使用后出水,地漏采用侧排水地漏。上述两种管道布置方式都要求使用侧墙地漏,在实际使用普通反映存在臭气易外逸和污水返溢的缺点。　　(3)采用下沉式卫生间,排水横管敷设在填渣层内。所谓下沉式卫生间就是卫生间结构板下降一定高度,一般30cm，下沉部分用焦碴充填。坐便器采用后排水式,地漏采用多通道直埋式地漏,管道(包括给水及热水管)均埋设在填层中,管道维修只在本层进行,不影响下户人家。　　(4)排水管走在下层的板顶。此种方式在以往的住宅中用的最多,管道可通过在下层做吊顶进行暗装。此种方式的优点是管道维修方便,最不利的问题是管道维修影响下户。　　4、空调凝结水的管道敷设\n　　空调凝结水在以前的住宅一般是不予考虑有组织的排水。近年来,因开发商对住宅居住环境要求的提高,不再允许空调凝结水自由的散落,污染建筑物的墙面。工程中,在空调室外机旁设置凝结水排水立管,管径采用DN32或DN40,以便于空调凝结水排水软管的接入。　　5、雨水管道的敷设　　雨水管道多采用将雨水立管敷设在建筑物的外墙上,管材采用塑料管或镀锌钢管。对建筑外立面要求高的建筑,可将雨水立管敷设在管井内或柱内,管材采用镀锌钢管。雨水立管在底部应设检查口,以备管道堵塞时清通立管。　　住宅给排水系统看似简单,但它与人们的日常生活息息相关。设计时，应本着安全、实用、经济、美观的原则,在实践中努力创造最佳技术方案，设计出健康、舒适、便利的现代绿色住宅所寻求的最佳给排水设计方案，以满足住宅设计发展的新要求,提高人民群众的物质文化和生活需求。
