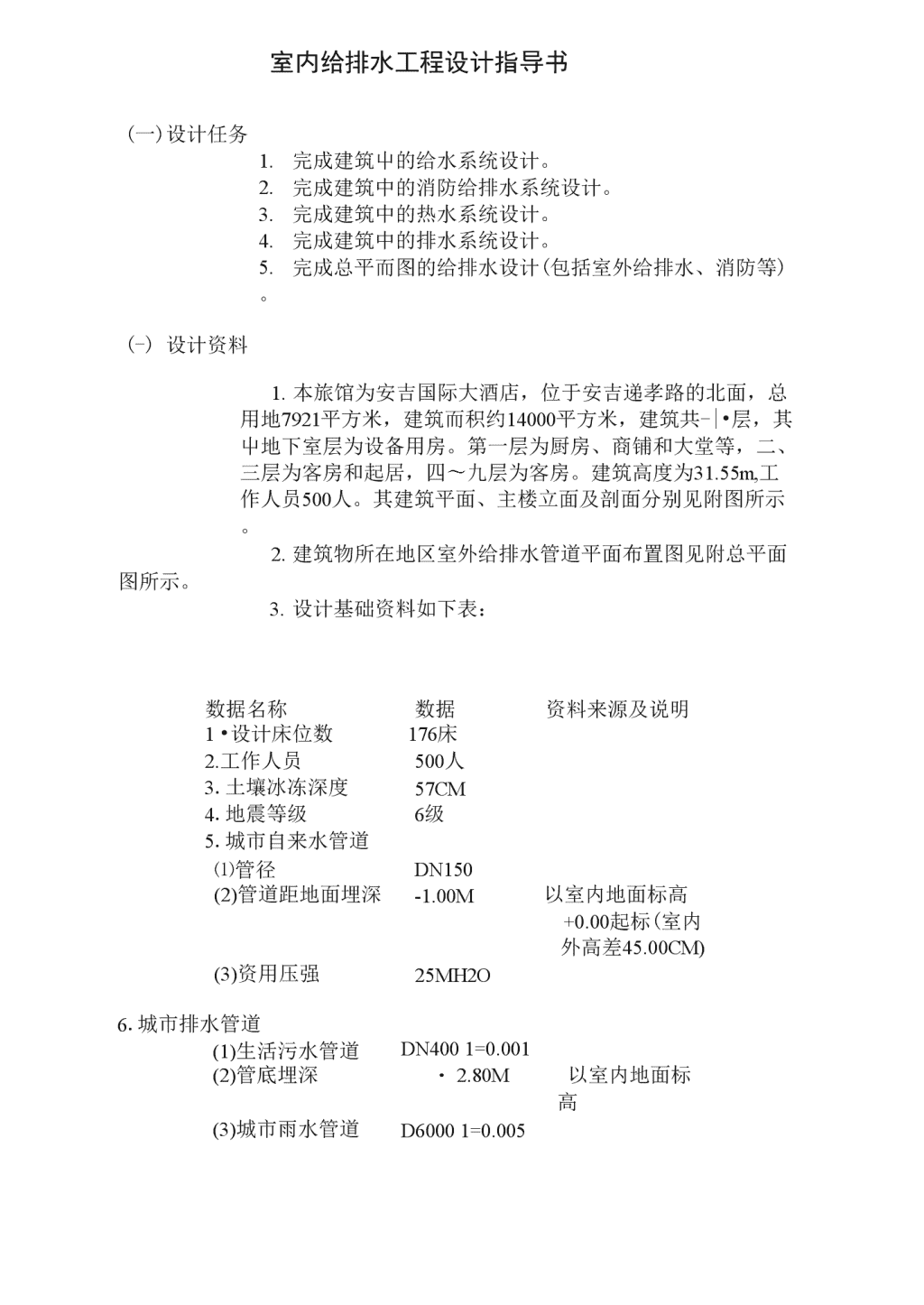

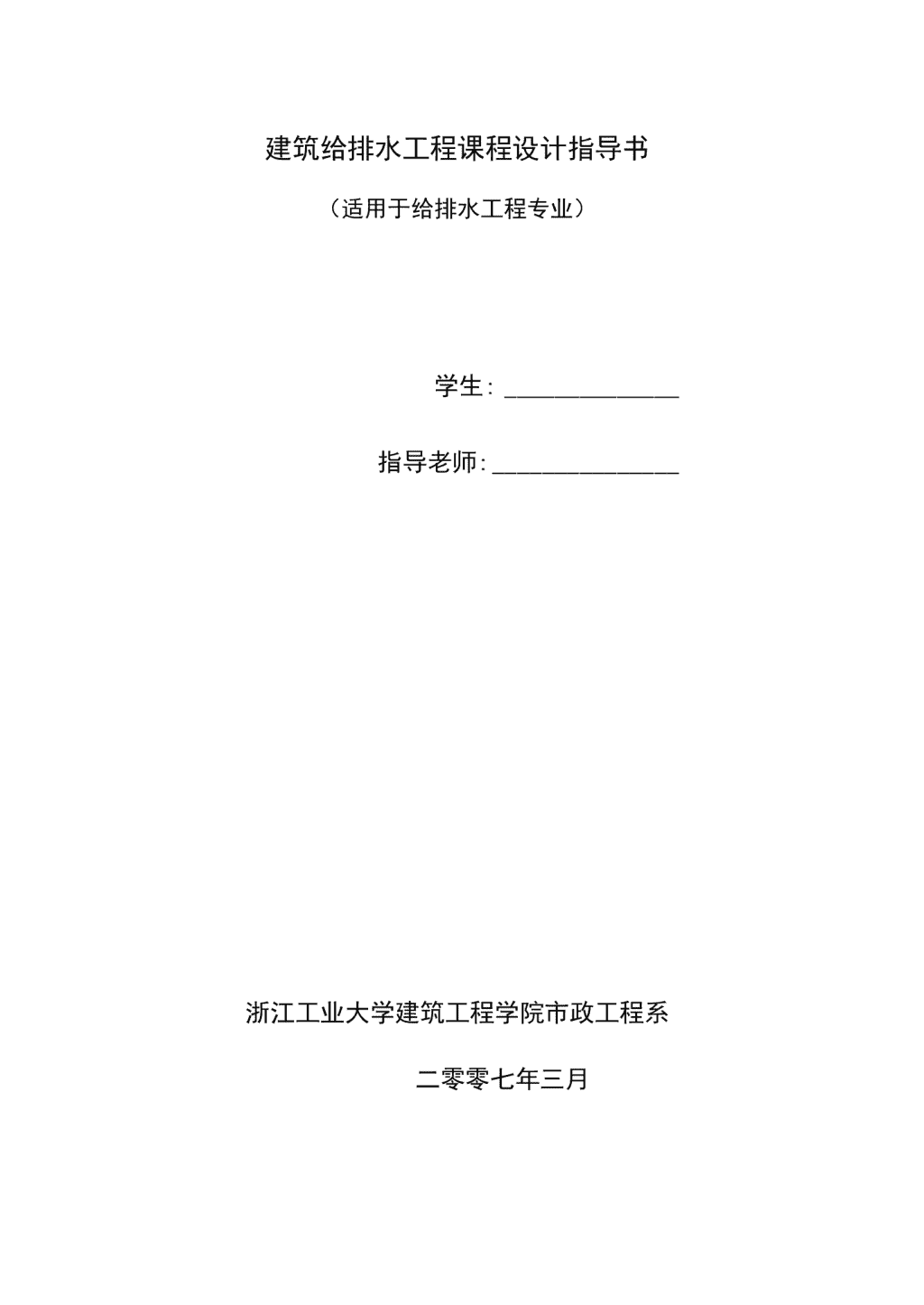

建筑给排水工程课程设计指导书（适用于给排水工程专业）学生:指导老师:浙江工业大学建筑工程学院市政工程系二零零七年三月\n室内给排水工程设计指导书(一)设计任务1.完成建筑屮的给水系统设计。2.完成建筑中的消防给排水系统设计。3.完成建筑中的热水系统设计。4.完成建筑中的排水系统设计。5.完成总平而图的给排水设计(包括室外给排水、消防等)。(-)设计资料1.本旅馆为安吉国际大酒店，位于安吉递孝路的北面，总用地7921平方米，建筑而积约14000平方米，建筑共-|•层，其屮地下室层为设备用房。第一层为厨房、商铺和大堂等，二、三层为客房和起居，四〜九层为客房。建筑高度为31.55m,工作人员500人。其建筑平面、主楼立面及剖面分别见附图所示。2.建筑物所在地区室外给排水管道平面布置图见附总平面图所示。3.设计基础资料如下表：数据名称数据资料来源及说明1•设计床位数176床2.工作人员500人3.土壤冰冻深度57CM4.地震等级6级5.城市自来水管道⑴管径DN150(2)管道距地面埋深-1.00M以室内地面标高(3)资用压强25MH2O+0.00起标(室内外高差45.00CM)6.城市排水管道(1)生活污水管道DN4001=0.001(2)管底埋深・2.80M以室内地面标高+0.00起标(3)城市雨水管道D60001=0.005\n(4)管底埋深-2.60M以窣内地而标咼+0.00起标\n7.风向东南风8.汽车数量规划10辆车9.降雨量10.建筑平、剖面图11.建筑总平面图参照杭州市l'1'J量公式1:1001:500（三）毕业设计要求完成工作量1.主楼室外给排水、和消防给水布置施工图,比例1:500o2.主楼室内给排水和消防给水管道平面布置图，比例l:100o卫生间给排水平而置图1:50及其系统透视图1:5（）3.主楼室内给水系统透视图，比例1:1004.主楼消防给水系统透视图，比例l:100o5.主楼室内排水系统透视图，比例l:100o6.毕业设计说明书（1）设计任务书及依据的主要资料（规范、手册、标准图等）。（2）室外给排水热水供应和消防给水管道设计论述（3）室内给水（包括消防）、排水设计方案的比较，所采取方案的优点，水力计算（包括电算）及设备的选择。7.主要设备材料表。（四）进度计划（毕业设计从3月5口至6月24口，共16周）3.5〜3」1熟悉工程，设计前准备3.12—3.25给水系统平面和系统设计3.26-4.8排水系统平面和系统设计4.9〜4.22消火栓给水系统设计4.23-5.6口动喷淋给水系统设计5.7-5.20雨水系统设计5.21〜6.3编制计算书和说明\n6.4—6.17对图纸进行修改整理出图6.18—6.24准备毕业答辩（五）主要参考书刊和资料1.室内给排水工程（太原工业大学等主编、第四版）2.高层建筑给水排水工程（陈方肃编著）3.给水排水设计手册。第2.10.11册4.建筑给水排水设计规范GB50015-2003年版5.《高层民用建筑设计防火规范》GB50045-95,2005年版6.《建筑设计防火规范》GB50016-2006年版7.《室外给水设计规范》GB50013-2006版8.《室外排水设计规范》GB50014-2006版9.《汽车库、修车库、停车场设计防火规范》GB50067-9710.《干粉灭火器设计规范》GB50347-2004（1997版）11.《自动喷水灭火系统设计规范》GB50084-2001（2005版）12.《建筑灭火器配置设计规范》GB50140-2005（2005版）13.《医院污水处理设计规范》CECS07：8814.《人民防空工程设计防火规范》GB50098-9815.《人民防空地下室设计规范》GB50038-200516.有关设备图集17.有关设备样本18.《高层建筑给水排水工程》（钱维生编著）19.《全国民用建筑工程设计技术措施给水排水》2003版
