零起点autocad工程图绘制实用教程 17页

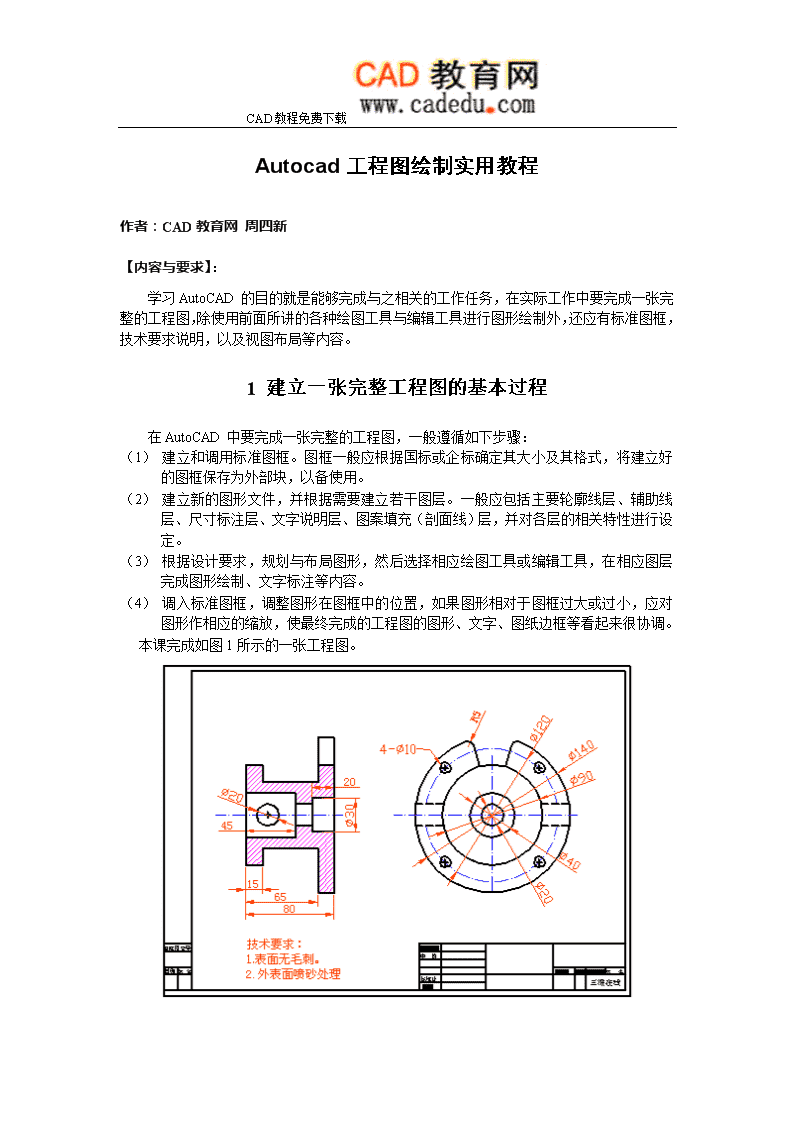

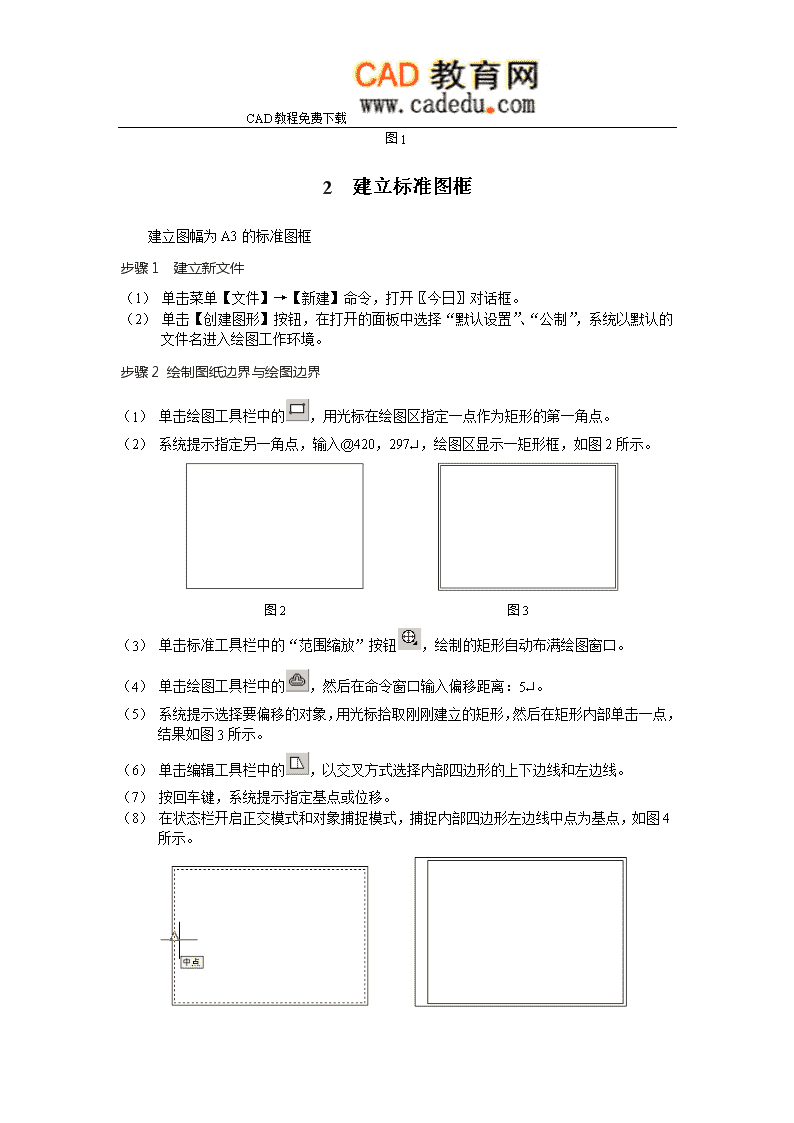

'CAD教程免费下载Autocad工程图绘制实用教程作者：CAD教育网周四新【内容与要求】：学习AutoCAD的目的就是能够完成与之相关的工作任务，在实际工作中要完成一张完整的工程图，除使用前面所讲的各种绘图工具与编辑工具进行图形绘制外，还应有标准图框，技术要求说明，以及视图布局等内容。1建立一张完整工程图的基本过程在AutoCAD中要完成一张完整的工程图，一般遵循如下步骤：（1）建立和调用标准图框。图框一般应根据国标或企标确定其大小及其格式，将建立好的图框保存为外部块，以备使用。（2）建立新的图形文件，并根据需要建立若干图层。一般应包括主要轮廓线层、辅助线层、尺寸标注层、文字说明层、图案填充（剖面线）层，并对各层的相关特性进行设定。（3）根据设计要求，规划与布局图形，然后选择相应绘图工具或编辑工具，在相应图层完成图形绘制、文字标注等内容。（4）调入标准图框，调整图形在图框中的位置，如果图形相对于图框过大或过小，应对图形作相应的缩放，使最终完成的工程图的图形、文字、图纸边框等看起来很协调。本课完成如图1所示的一张工程图。 CAD教程免费下载图12建立标准图框建立图幅为A3的标准图框步骤1建立新文件（1）单击菜单【文件】→【新建】命令，打开〖今日〗对话框。（2）单击【创建图形】按钮，在打开的面板中选择“默认设置”、“公制”，系统以默认的文件名进入绘图工作环境。步骤2绘制图纸边界与绘图边界（1）单击绘图工具栏中的，用光标在绘图区指定一点作为矩形的第一角点。（2）系统提示指定另一角点，输入@420，297¿，绘图区显示一矩形框，如图2所示。图2图3（3）单击标准工具栏中的“范围缩放”按钮，绘制的矩形自动布满绘图窗口。（4）单击绘图工具栏中的，然后在命令窗口输入偏移距离：5¿。（5）系统提示选择要偏移的对象，用光标拾取刚刚建立的矩形，然后在矩形内部单击一点，结果如图3所示。（6）单击编辑工具栏中的，以交叉方式选择内部四边形的上下边线和左边线。（7）按回车键，系统提示指定基点或位移。（8）在状态栏开启正交模式和对象捕捉模式，捕捉内部四边形左边线中点为基点，如图4所示。 CAD教程免费下载图4图5（1）命令窗口提示指定位移的第二个点，水平向右移动光标，然后在命令窗口输入20¿，结果如图5所示。步骤3建立会签栏和标题栏（1）单击编辑工具栏中的，然后选择内部四边形，将其分解为单线条对象。（2）单击编辑工具栏中的，在命令窗口输入偏移距离：7¿。（3）选择内部四边形的底边线，然后在其上方单击一点，建立第一条偏移线。（4）选择新建的偏移线，在其上方单击一点建立第二条偏移线。重复上述操作完成如图6所示的6条偏移线。图6图7（5）单击编辑工具栏中的，选择外部四边形的左边线为延伸边界。（6）按回车键，然后用光标依次拾取内部四边形的底边线和六条偏移线，将其延伸，结果如图7所示。（7）使用偏移工具，选择内部四边形的左边线向左偏移12mm建立一条偏移线，选择内部四边形的右边线向左偏移185mm建立一条偏移线，结果如图8所示。图8图9（8）单击编辑工具栏中的，然后选择边界对象，选择如图9中虚线所示的线条。（9）按回车键，分别拾取多余的线条将其剪除，结果如图10所示。 CAD教程免费下载图10图11（1）单击编辑工具栏中的，打开〖阵列〗对话框，各参数设置如图11所示，选择标题栏左侧边线为阵列对象，单击【确定】按钮，结果如图12所示。图12图13（2）单击编辑工具栏中的，然后选中所有的表格对象作为边界对象。（3）用光标拾取多余的线段，最后完成如图13所示的结果。步骤4在标题栏中添加文字（1）单击菜单【格式】→【文字样式】命令，打开〖文字样式〗对话框，设定“字体”为“宋体”。（2）单击菜单【绘图】→【文字】→【单行文字】命令，在标题栏中的适当位置指定一点作为文字的起点，输入文字的高度：3¿，文字旋转角度：0¿。（3）在命令窗口输入相应文字，然后移动光标到另一位置，继续在命令窗口输入相应文字。免费CAD教程由CAD教育网提供www.cadedu.com（4）使用关键点调整文字位置，最后的结果如图14所示（上图为局部放大图，下图为整体图）。 CAD教程免费下载图14步骤5保存为块文件（1）在命令窗口输入：WBLOCK¿，系统打开〖写块〗对话框。（2）在〖源〗一栏中，选中对象，在〖基点〗栏中单击“拾取点”对应的按钮，选择所绘图纸边框的左下角顶点作为基点，在〖对象〗栏中单击“选择对象”对应的按钮，然后选中绘制的全部图素。（3）在〖目标〗栏的“文件名”文本框中输入：A3图纸，在“位置”对应的文本框中输入或指定保存路径，上述设置如图15所示。（4）单击【确定】按钮，完成块的保存。图153绘制主视图模型的主视图是其他三视图的参照对象，因此首先绘制主视图。步骤1建立新图层 CAD教程免费下载（1）单击〖特性〗工具栏中的，打开〖图层特性管理器〗对话框。（2）连续单击5次【新建】按钮，系统自动建立5个图层。（3）将各图层分别命名为：“轮廓线”、“剖面线”、“中心线”、“尺寸标注”、“文字说明”，对各层的颜色及线型作相应设置，如图16所示。图16步骤2绘制主视图的主要定位、定形线（1）将当前图层切换到“轮廓线”层。（2）开启正交绘图模式，单击绘图工具栏中的，在图形窗口大致绘制两条垂直线段，如图17所示。（3）单击绘图工具栏中的，输入偏移距离：80¿。图17图18（4）选择竖直线条为偏移对象，在其右侧单击一点。（5）按两次回车键，继续执行偏移命令，输入偏移值：30¿。（6）选择水平线为偏移对象，在其上方单击一点；选择新建的偏移线为偏移对象，在其上方单击一点，结果如图18所示。（7）选择三条水平线的中间一条，然后在〖特性〗工具栏“图层控制”下拉列表中，选择“中心线”，将该水平线移到“中心线”层。步骤3绘制主视图中图形对象的具体结构（1）单击标准工具栏中的，选择图形区域进行放大，以方便作图。（2）单击编辑工具栏中的，在命令窗口输入偏移距离：15¿，然后选择左侧竖直线向右偏移出一条线，选择右侧竖直线向左偏移出一条线，结果如图19所示。 CAD教程免费下载图19图20（1）同样方法，使用偏移命令将水平直线A分别向上偏移15、40，绘制出两条直线，如图20所示。（2）使用修剪工具修剪多余线条，结果如图21所示。图21图22（3）单击编辑工具栏中的，在命令窗口输入偏移距离：60¿，选择竖直线条B为偏移对象，在其右侧单击左键偏移出一条线。（4）同样方法将线条B向右偏移60绘制一条线，结果如图22所示。（5）同样方法使用偏移工具，将水平直线C分别向上偏移50、45、40绘出三条水平线，如图1-23所示。图23图24（6）使用修剪工具、使用建立圆角工具（圆角半径设为0）等修剪多余线条，结果如图24所示。（7）使用修剪工具，将中心线以下的所有图形对象剪除，如图25所示。 CAD教程免费下载图25图26（1）单击编辑工具栏中的镜像工具按钮，首先选择中心线以上的全部图素，然后按住【Shift】键，拾取图25中箭头指示的线段，取消对该线段的选择。（2）按回车键，选择中心线为镜像线，结果如图26所示。（3）单击绘图工具栏中的，用光标捕捉中心线与左侧边线的交点A作为圆心。（4）输入圆的半径：10¿，结果如图27所示。图27图28（5）开启正交模式，选择绘制的圆，用关键点方式或使用移动工具将圆向右水平移动20mm，结果如图28所示。4绘制左视图根据制图投影规则“长对正”、“宽相等”、“高平齐”绘制左视图。步骤1绘制同心圆（1）单击编辑工具栏中的“拉长”按钮，在命令窗口输入：DY¿。（2）选择中心线，用光标向右拖动中心线右端点到适当位置。（3）切换图层到“中心线”层，然后开启正交模式，使用绘制直线工具绘制一条竖直辅助线，如图29所示。 CAD教程免费下载图29（1）切换图层到“轮廓线”层，使用绘制圆工具，绘制半径分别为45和70的两个同心圆，如图30所示。图30步骤2绘制缺口（1）关闭正交模式，打开极轴模式。（2）打开〖草图设置〗对话框，在〖极轴追踪〗面板中，设定“增量角”为“15°”，选择“极轴角测量”类型为“绝对”，如图31所示。图31（3）单击绘图工具栏中的绘制直线按钮，捕捉左视图的圆心为绘制直线的起点。（4）移动光标到圆的左上方，待光标附近显示极角为“105°”时，如图32所示。 CAD教程免费下载图32（1）在命令窗口输入极径：70¿。（2）按回车键，结束直线的继续绘制，结果如图33所示。图33（3）使用镜像工具，选择垂直中心线为镜像线，镜像复制刚刚绘制的斜线段，结果如图34所示。图34（4）使用修剪工具，修剪多余线条，结果如图35所示。图35步骤3建立圆角（1）单击编辑工具栏中的，在命令窗口输入：R¿。（2）输入圆角半径：5¿。 CAD教程免费下载（1）选择缺口处φ140的圆弧线与斜线，建立圆角，结果如图36所示。图36步骤4建立阵列孔的辅助定位线（1）切换当前图层为“中心线”层。（2）使用绘制圆工具，绘制一半径为60的圆，如图37所示。图37（3）开启极轴模式，使用绘制直线工具，选择左视图中的圆心为直线的起点，移动光标，当光标附近提示的极角为135°时，在命令窗口输入65¿。（4）按回车键，完成辅助线的绘制，结果如图38所示。图38步骤5阵列安装孔（1）将当前图层切换到“轮廓线”层。（2）绘制一半径为5的圆，如图39所示。 CAD教程免费下载图39（1）单击编辑工具栏中的，打开〖阵列〗对话框，选择“环形阵列”，选择左视图大圆的圆心为阵列中心点，阵列数设为4，填充角度为270，选择图39中半径为5的圆为阵列对象，各项设置如图40所示。免费CAD教程由CAD教育网提供www.cadedu.com图40（2）单击【确定】按钮，完成安装孔的阵列复制，如图41所示。图41步骤6绘制隐藏线（1）单击绘图工具栏中的，在命令窗口输入：H¿，绘制水平结构线。（2）单击标准工具栏中的，捕捉主视图中结构线与圆的切点。（3）绘制如图42所示的两条结构线。 CAD教程免费下载图42（1）修剪多余线条，结果如图43所示。图43（2）单击菜单【格式】→【线型】命令，打开〖线型管理器〗对话框。（3）单击【加载】按钮，打开〖加载或重载线型〗对话框，选择“DASHED2”线型。（4）单击【确定】按钮，完成线型的加载。（5）选择左视图中刚刚绘制的四条水平短线，然后在〖特性〗工具栏“线型控制”列表中选择新加载的虚线线型。（6）修剪多余的辅助线，结果如图44所示。图44步骤7在左视图中绘制内孔（1）使用绘制圆工具，在左视图中以大圆圆心为中心，绘制两个半径分别为：20、10的两个同心圆，结果如图45所示。图45 CAD教程免费下载5图案填充与尺寸标注图形轮廓线绘制完毕后，根据设计需要可进行相应的图案填充，然后按设计要求标注图形的尺寸。步骤1填充剖面线（1）将当前图层切换到“剖面线”层，单击绘图工具栏中的，打开〖边界图案填充〗对话框。（2）选择“ANSI31”图案，然后单击拾取点按钮，分别点取图45中箭头指示的两点。（3）按回车键，完成剖面线的绘制，如图46所示。图46步骤2标注圆心标记（1）将当前图层切换到“尺寸标注”层。（2）单击〖标注〗工具栏中的，然后选择主视图中的圆，建立圆心标记。（3）同样方法在左视图中，对各圆标注圆心标记，如图47所示。图47步骤3设置标注样式（1）单击菜单【格式】→【标注样式】命令，打开〖标注样式管理器〗对话框。（2）单击【修改】按钮，在〖调整〗面板的〖标注特征比例〗栏中设置“全局比例”为“3”，在〖主单位〗面板中，设定“精度”为“0”。步骤4标注主视图（1）在〖特性〗面板层控制列表中，选中“剖面线”层，单击该层的“灯泡”按钮，关闭该层。 CAD教程免费下载（1）单击标注工具栏中的。（2）从左到右依次拾取图47中箭头指示的4条边线。（3）按回车键，在命令窗口输入：B¿，进行基线型标注。（4）向下移动光标并指定一点放置尺寸，结果如图48所示。图48（5）单击标注工具栏中的，拾取主视图中的圆孔边线，标注该圆的直径。（6）使用线性标注工具，标注主视图中其它尺寸，结果如图49所示。图49步骤5标注左视图（1）使用标注直径工具，标注左视图中各圆的直径尺寸。（2）使用标注半径工具，标注左视图中的圆角，结果如图50所示。图50（3）单击标注工具栏中的。（4）在安装孔的边线上指定一点，作为第一个引线点，然后再指定另一个点。（5）接受系统默认的文字宽度。免费下载CAD教程到CAD教育网www.cadedu.com（6）系统提示“输入注释文字的第一行<多行文字（M)>：” CAD教程免费下载，按回车键，打开〖多行文字编辑器〗对话框，输入“4—%%C10”，单击【确定】按钮，结果如图51所示。图516插入标准图框并书写技术要求图形绘制完毕就要把它们放入标注图框中，然后写上技术要求，即可全部完成一张工程图的绘制。步骤1插入图框（1）单击绘图工具栏中的，打开〖插入〗对话框。（2）单击，打开〖选择图形文件〗对话框，选择前面建立的“A3图纸”图形文件，然后单击【打开】按钮。（3）单击〖插入〗对话框中的【确定】按钮，移动光标将图框放入适当位置，如图52所示。图52 CAD教程免费下载步骤2书写技术要求（1）单击，然后在图形适当区域拉出一矩形框以放置文字。（2）在打开的〖多行文字编辑器〗对话框中，输入技术要求的文字内容。（3）单击【确定】按钮，完成文字的输入。（4）使隐藏的“剖面线”层显示，在状态栏中单击【线宽】按钮，显示实际的线宽，结果如图53所示。图53'
