建筑工程图绘制与识读2 132页

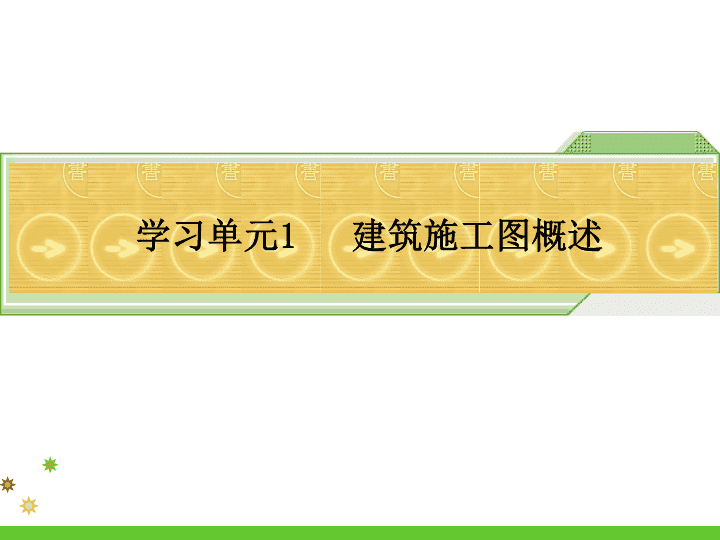

'情境二：建筑施工图绘制与识读 学习单元1建筑施工图概述学习单元2建筑总平面图的绘制与识读学习单元3建筑平面图的绘制与识读学习单元4建筑立面图的绘制与识读学习单元5建筑剖面图的绘制与识读学习单元6建筑详图的绘制与识读 学习单元1建筑施工图概述 2.1.1房屋建筑施工图的设计程序1、初步设计阶段设计人员接受任务后，首先根据设计任务书、有关的政策文件、地质条件、环境、气候、文化背景等，明确设计意图，提出设计方案。2、技术设计阶段在已批准的初步设计基础上，组织有关各工种的技术人员，进一步解决各种技术问题，协调工种之间的矛盾，使设计在技术上合理可行，并进行深入的技术经济比较，使得设计在技术上、经济上都合理可行。 2.1.1房屋建筑施工图的设计程序3、施工图设计阶段设计人员根据最后确定的设计方案，进行施工图设计。 按专业工种不同分类建筑施工图结构施工图设备施工图装饰施工图2.1.2.房屋建筑施工图的组成 1..建筑施工图建筑施工图（简称建施），主要用来表示房屋的规划位置、外部造型、内部布置、内外装修、细部构造、固定设施及施工要求等。它包括施工图首页、总平面图、平面图、立面图、剖面图和详图。2.结构施工图表达建筑的结构类型，结构构件的布置、连接、形状、大小及详细做法的图样，包括结构设计说明、结构平面布置图和构件详图等内容。 3.设备施工图设备施工图又分为给水、排水施工图，采暖、通风施工图和电器施工图。一般包括设计说明、平面布置图，空间系统图和详图。4.装饰施工图装饰施工图是反映建筑室内外装修做法的施工图，包括装饰设计说明、装饰平面图、装饰立面图和装饰详图。 学习单元2建筑总平面图的绘制与识读 将新建工程四周一定范围内的新建、拟建、原有和拆除的建筑物、构筑物连同其周围的地形、地物状况用水平投影方法和相应的图例所画出图样，即为总平面图。2.2.1.总平面图的图示内容学习单元2建筑总平面图的绘制与识读 表示新建房屋的位置、朝向、与原有建筑物的关系，以及周围道路、绿化和给水、排水、供电条件等方面的情况。作为新建房屋施工定位、土方施工、设备管网平面布置，安排在施工时进入现场的材料和构件、配件堆放场地、构件预制的场地以及运输道路的依据。建筑总平面图的作用 总平面图图例 下面以附图1为例来学习建筑总平面图的识读方法。（1）了解图名、比例。因总平面图所反映的范围较大，比例通常为1：500、1：1000或1：2000。本办公楼总平面图采用的比例为1：500。大部分总平面图在条件允许的情况下都采用1：500的比例。2.2.2建筑总平面图的识读方法附图1总平面图1：500 标高知识绝对标高：以我国青岛附近黄海的平均海平面为基准的标高。在施工图中，一般标注在总平面图中。相对标高：在建筑工程施工图中，以建筑物首层室内主要地面为基准的标高。建筑标高：建筑装修完成后各部位表面的标高。如在首层平面图地面上标注的±0.000。结构标高：建筑结构构件表面的标高。一般标注在结构施工图中。 标高符号标高符号是高度为3mm的等腰直角三角形，如图。施工图中，标高以“米”为单位，小数点后保留三位小数（总平面图中保留两位小数）。 （2）了解工程性质、用地范围、地形地貌和周围环境情况。2.2.2建筑总平面图的识读方法本办公楼位于天宁街北面，林业局宿舍楼的东面，地势平坦，室外整平标高为765.00米。如地形变化较大，应画出相应的等高线。本图中765.00下面的三角形是标高符号，标高是表示建筑物某部位高度的符号。附图1总平面图1：500 （3）了解建筑的朝向和风向。五、建筑总平面图的识读方法附图1总平面图1：500风玫瑰图 总平面图中新建建筑的定位方式有三种：一、利用新建建筑物和原有建筑物之间的距离定位。二、利用施工坐标确定新建建筑物的位置。三、利用新建建筑物与周围道路之间的距离确定其位置。（4）了解新建建筑的平面形状和准确位置。五、建筑总平面图的识读方法附图1总平面图1：500本工程采用第一种和第三种方法定位，东西方向与林业局宿舍距离6.00M，南北方向与天宁街的距离15M。 （6）了解建筑物周围的给水、排水、供暖和供电的位置，管线布置走向。本建筑由于属于林业局办公楼，水、暖、电将从旁边宿舍连接，所以在图中没有表示。（5）了解新建房屋四周的道路、绿化。三、建筑总平面图的识读方法附图1总平面图1：500从图中可知该办公楼的南北和东面在建成后都要绿化。 附图1总平面图1：500 学习单元3建筑平面图的绘制与识读 建筑平面图是假象用一水平剖切平面从建筑窗台上一点剖切建筑，移去上面的部分，向下所作的正投影图，称为建筑平面图，简称平面图。学习单元3建筑平面图的绘制与识读 2.3.1建筑平面图的图示方法一般房屋有几层，就应有几个平面图。一般房屋有底层平面图、标准层平面图、顶层平面图即可，在平面图下方应注明相应的图名及采用的比例。 因建筑平面图是剖面图，因此应按剖面图的图示方法绘制，即被剖切平面剖切到的墙、柱等轮廓用粗实线表示，未被剖切到的部分如室外台阶、散水、楼梯以及尺寸线等用细实线表示，门的开启线用中粗实线表示。 平面图中的承重构件是用定位轴线表示的，定位轴线应用细点画线绘制，编号注写在定位轴线端部的圆内。圆应用细实线绘制，直径为8——10mm，圆内注明编号。在建筑平面图中，定位轴线的编号应标注在图样的下方与左侧。横向编号应用阿拉伯数字从左向右顺序编写，竖向编号应用大写拉丁字母从下向上顺序编写 2.3.2建筑平面图的图示内容1.表示所有轴线及其编号、以及墙、柱、墩的位置、尺寸。2.表示出所有房间的名称及其门窗的位置、编号、与大小。3.标注室内外的有关尺寸及室内楼地面的标高。标高要以m（米）为单位注出室外地面、各层地面、楼面的标高以及有高度变化部位的标高。 2.3.2建筑平面图的图示内容4.表示电梯、楼梯的位置及楼梯上下行方向及主要尺寸。5.表示阳台、雨蓬、台阶、斜坡、烟道、通风道、管井、消防梯、雨水管、散水、排水沟、花池等位置及尺寸。6.画出室内设备，如卫生器具、水池、工作台、隔断及重要设备的位置、形状。7.表示地下室、地坑、地沟、墙上预留洞、高窗等位置尺寸。 2.3.2建筑平面图的图示内容8.在底层平面图上还应该画出剖面图的剖切符号及编号、左下方或右下方画出指北针。9.标注有关部位的详图索引符号。10.综合反映其他工种如水、暖、电、煤气等对土建工程的要求：各工种要求的水池、地沟、配电箱、消火栓、预埋件、墙或楼板上的预留洞等在平面图中需表明其位置和尺寸。 2.3.2建筑平面图的图示内容11.屋顶平面图上一般应表示出：女儿墙、檐沟、屋面坡度、分水线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及其它构筑物、索引符号等。 建筑平面图上的尺寸建筑平面图上标注的尺寸均为未经装饰的结构表面尺寸。了解平面图中所注的各种尺寸，并通过这些尺寸了解房屋的占地面积、建筑面积、使用面积，平均面积利用系数K等。 建筑占地面积为首层外墙外边线所包围的面积。建筑面积是指各层建筑外墙结构的外围水平面积之和。包括使用面积、辅助面积和结构面积。使用面积是指建筑物各层平面布置中可直接为生产或生活使用的净面积总和。 在建筑平面图中，尺寸标注比较多，一般分为外部尺寸和内部尺寸外部尺寸内部尺寸第一道尺寸第二道尺寸第三道尺寸为了说明房间的净空大小和室内的门窗洞、孔洞、墙厚和固定设备的大小与位置 三道尺寸：第一道尺寸，表示外轮廓的总尺寸；第二道尺寸，表示轴线间的距离，称为轴线尺寸；第三道尺寸，表示建筑外墙上各细部的位置及大小； 三道尺寸 内部尺寸的识读（2）内部尺寸：为了说明房间的净空大小和室内的门窗洞、孔洞、墙厚和固定设备（例如厕所、盥洗室、工作台、搁板等）的大小与位置，除房屋总长、定位轴线以及门窗位置的三道尺寸外，图形内部要标注出不同类型各房间的净长、净宽尺寸。内墙上门、窗洞口的定形、定位尺寸及细部详尽尺寸。 建筑平面图常用图例平面图中的图例常用《建筑制图标准》（GB/T50104——2001）所规定的。 2.3.3建筑平面图的识读 （1）了解平面图的图名、比例。由于建筑平面图的内容比较多，所以在读图之前一定弄清楚所读平面图的图名。平面图的常用比例一般为1：100、1：200、1：50。最常用的比例为1：100。读图时一般先读一层平面图。2.3.3建筑平面图的识读附图2一层平面图1：100图名，比例 2.3建筑总平面图的绘制与识读（2）了解建筑的朝向。2.3.3建筑平面图的识读附图2一层平面图1：100从图的指北针符号得知该办公楼的朝向是坐北朝南的方向。 2.3建筑总平面图的绘制与识读（3）了解建筑的结构形式。2.3.3建筑平面图的识读平面图中的承重构件是用定位轴线表示的，根据《房屋建筑制图统一标准》GB/T50001-2001规定：定位轴线应用细点画线绘制，编号注写在定位轴线端部的圆内。圆应用细实线绘制，直径为8——10mm，圆内注明编号。在建筑平面图中，定位轴线的编号应标注在图样的下方与左侧。横向编号应用阿拉伯数字从左向右顺序编写，竖向编号应用大写拉丁字母从下向上顺序编写如图：附图2一层平面图1：100从图中可知该楼为框架结构。 （4）了解建筑的平面布置。附图2一层平面图1：100主入口楼梯间2.3.3建筑平面图的识读 附图2一层平面图1：100开间尺寸进深尺寸2.3.3建筑平面图的识读（5）.了解建筑平面图上的尺寸。 （6）了解建筑中各组成部分的标高情况。（7）了解门窗的位置及编号。（8）了解建筑剖面图的剖切位置、索引标志。标高门窗剖切符号2.3.3建筑平面图的识读 附图2地下室平面图1：1002.3.3建筑平面图的识读地下室地面标高外墙柱 附图2一层平面图1：1002.3.3建筑平面图的识读地下室采光井双扇弹簧门室内标高室外标高建筑总长建筑总宽指北针建筑主入口 附图3二层平面图2.3.3建筑平面图的识读三跑楼梯二层地面标高索引符号办公室使用面积 附图4三、四层平面图2.3.3建筑平面图的识读开间进深内墙 附图5五层平面图2.3.3建筑平面图的识读 附图6六层平面图2.3.3建筑平面图的识读檐沟屋面排水坡 学习单元4建筑立面图的绘制与识读 在与建筑立面平行的铅直投影面上所做的正投影图称为建筑立面图，简称立面图，如右图。 一幢建筑物美与否、是否与周围环境协调，很大程度上取决于立面上的艺术处理，包括建筑造型与尺度、装饰材料的选用、色彩的选用等内容，在施工图中立面图主要反映房屋各部位的高度、外貌和装修要求，是建筑外装修的主要依据。 立面图的命名方式有以下三种：（1）用朝向命名:建筑物的某个立面面向哪个方向，就称为那个方向的立面图。（2）按外貌特征命名:将建筑物反映主要出入口或显著地反映外貌特征的那一面称为正立面图，其余立面图依次为背立面图、左立面图和右立面图（3）用建筑平面图中的首尾轴线命名按照观察者面向建筑物从左到右的轴线顺序命名。2.4建筑立面图的绘制与识读附图7建筑立面图的投影方向和名称 附图7建筑立面图的投影方向和名称三、建筑立面图的命名 为了使建筑立面图主次分明，有一定的立体感，通常将建筑物外轮廓和较大转折处轮廓的投影用粗实线表示；外墙上突出、凹进部位如壁柱、窗台、楣线、挑檐、门窗洞口等的投影用中粗实线表示；门窗的细部分格以及外墙上的装饰线用细实线表示；室外地坪线用加粗实线（1.4b）表示。在立面图上应标注首尾轴线。2.4.1建筑立面图的图示方法 在建筑立面图上相同的门窗、阳台、外檐装修、构造做法等可在局部重点表示，绘出其完整图形，其余部分只画轮廓线。在建筑物立面图上，外墙表面分格线应表示清楚，应用文字说明各部位所用材料及颜色。建筑立面图的绘图比例应与建筑平面图的比例一致。2.4.1建筑立面图的图示方法 1.画出从建筑物外可以看见的室外地面线、房屋的勒脚、台阶、花池、门、窗、雨蓬、阳台、室外楼梯、墙体外边线、檐口、屋顶、雨水管、墙面分格线等内容2.出建筑物立面上的主要标高。一般需要标注的规定尺寸有：1）.室外地坪的标高；2）.台阶顶面的标高；3）.各层门窗洞口的标高；2.4.2.立面图的绘制内容 4）.阳台扶手、雨蓬上下皮的标高；5）.外墙面上突出的装饰物的标高；6）.檐口部位的标高；7）.屋顶上水箱、电梯机房、楼梯间的标高3.注出建筑物两端的定位轴线及其编号。4.注出需详图表示的索引符号5.用文字说明外墙面装修的材料及其做法。2.4.2.立面图的绘制内容 1.了解图名、比例2.4.3建筑立面图的识读附图7①~⑩轴立面图1：100图名、比例 2.4.3建筑立面图的识读附图7①~⑩轴立面图1：1002.了解建筑的外貌 2.4.3建筑立面图的识读3.了解建筑的高度立面图上标注的主要标高有门窗洞口标高门窗洞口标高 2.4.3建筑立面图的识读4.了解建筑物的外装修。玻璃幕墙外门墙面材料 2.4.3建筑立面图的识读房间窗洞楼梯间窗洞标高雨水管后门 2.4.3建筑立面图的识读窗洞标高玻璃幕墙尺寸 2.4.3建筑立面图的识读4.了解建筑物的外装修。外立面装饰材料 学习单元5建筑剖面图的绘制与识读 假想用一个或一个以上垂直于外墙轴线的铅垂剖切平面剖切建筑，得到的剖面图称为建筑剖面图，简称剖面图。 建筑剖面图用以表示建筑内部的结构构造、垂直方向的分层情况、各层楼地面、屋顶的构造及相关尺寸、标高。 1.表示被剖切到的墙、梁及其定位轴线。2.表示室内底层地面，各层楼面、屋顶、楼梯、阳台、雨篷、防潮层、踢脚板、室外地面、散水、明沟及室内外装修等剖切到和可见的内容。3.标注尺寸和标高。4.表示楼地面、屋顶各层的构造。2.5.1建筑剖面图的绘制内容 下面以附图9某办公楼1-1剖面图说明建筑剖面图的识读方法。（1）了解图名、比例。附图91-1剖面图1：100图名、比例由于不同的建筑中剖面图的数量不一样，所以读图时要先看图名，在从底层平面图上查阅相应的剖切符号的剖切位置、投影方向，大致了解一下建筑被剖切的部分和未被剖切但可见部分。本办公楼的一层平面图上有2个剖切符号，即有2个剖面图。 （2）了解被剖切到的墙体、楼板、楼梯和屋顶。附图91-1剖面图1：100读图时从地下室到屋顶逐层了解剖切位置、剖视方向，被剖切到的楼板、墙体、梁、屋顶等。被剖切到的楼板，墙体 （3）了解可见的部分。附图91-1剖面图1：100可见的部分2.5.2建筑剖面图的识读 （4）了解剖面图上的尺寸标注。附图91-1剖面图1：100尺寸标注2.5.2建筑剖面图的识读标高 （5）了解详图索引符号的位置和编号。附图91-1剖面图1：100详图索引2.5.2建筑剖面图的识读 2.5.2建筑剖面图的识读详图索引符号 共用引出线2.5.2建筑剖面图的识读引出线 多层构造引出线2.5.2建筑剖面图的识读 2-2剖面图1：1002.5.2建筑剖面图的识读三道尺寸线采光井后门地下室雨棚台阶 学习单元6建筑详图的绘制与识读 建筑详图：建筑平面图、立面图、剖面图表达建筑的平面布置、外部形状和主要尺寸，但因反映的内容范围大，比例小，对建筑的细部构造难以表达清楚，为了满足施工要求，对建筑的细部构造用较大的比例详细地表达出来，这种图叫做建筑详图，有时也叫做大样图。 建筑详图的特点：详图的特点是比例大，反映的内容详尽，常用的比例有1：50、1：20、1：10、1：5、1：2、1：1等，建筑详图一般有局部构造详图如楼梯详图、墙身详图等；构件详图如门窗详图、阳台详图等以及装饰构造详图如墙裙构造详图、门窗套装饰构造详图等三类详图。 1)楼梯梯段2)楼梯平台3)栏杆、扶手梯段平台栏杆2.6.1楼梯详图1.楼梯的组成:2.6.1.1楼梯的基本知识 板式楼梯2.楼梯的类型1、按照楼梯的主要材料分，有钢筋混凝土楼梯、钢楼梯、木楼梯等。2、按照楼梯在建筑物中所处的位置分，有室内楼梯和室外楼梯。3、按照楼梯的使用性质分，有主要楼梯、辅助楼梯、疏散楼梯、消防楼梯等。4、按照楼梯间的形式分，有（1）．开敞式楼梯间，（2）．封闭式楼梯间，（3）．防烟楼梯间 板式楼梯楼梯间的形式 板式楼梯梁板式楼梯现浇钢筋混凝土楼梯板式楼梯梁板式楼梯 板式楼梯2.6.1.2楼梯详图的绘制方法楼梯详图1.楼梯平面图表达的内容有（1）.楼梯间的位置。（2）.楼梯间的开间、进深、墙体的厚度。（3）.梯段的长度、宽度以及楼梯段上踏步的宽度和数量。楼梯平面图楼梯剖面图楼梯节点详图 板式楼梯（4）.休息平台的形状和位置。（5）.楼梯井的宽度。（6）.各层楼梯段的起步尺寸。（7）.各楼层的标高、各平台的标高（8）.在底层平面图中还应标注出楼梯剖面图的剖切位置（及剖切符号）。1.楼梯平面图表达的内容有 板式楼梯楼梯剖面图是用假想的铅直剖切平面通过各层的一个梯段和门窗洞口将楼梯垂直剖切，向另一未剖到的梯段方向投影，所作的剖面图。楼梯剖面图主要表达楼梯踏步、平台的构造、栏杆的形状以及相关尺寸。楼梯剖面图应注明各楼楼层面、平台面、楼梯间窗洞的标高、踢面的高度、踏步的数量以及栏杆的高度。2.楼梯剖面图 板式楼梯主要表达楼梯栏杆、踏步、扶手的做法，如采用标准图集，则直接引注标准图集代号，如采用的形式特殊，则用1：10、1：5、1：2或1：1的比例详细表示其形状、大小、所采用材料以及具体做法。3.楼梯节点详图 板式楼梯2.6.2.楼梯详图的识读将建筑平面图中楼梯间的比例放大后画出的图样，称为楼梯平面图比例通常为1∶50包含楼梯底层平面图、楼梯标准层平面图和楼梯顶层平面图等。1.楼梯平面图 现以附图11某办公楼楼梯平面图为例说明其识读方法。（1）了解楼梯间在建筑中的位置。了解定位轴线，确定楼梯间在建筑中的位置2.6.2.楼梯详图的识读 （2）了解楼梯间的开间、进深，墙体的厚度，门窗的位置。开间进深门窗2.6.2.楼梯详图的识读 （3）了解楼梯段、楼梯井和休息平台的平面形式、位置，踏步的宽度和数量。梯段梯井休息平台2.6.2.楼梯详图的识读 （4）了解楼梯的走向以及上下行的起步位置。梯段上下行方向2.6.2.楼梯详图的识读 （5）了解楼梯段各层平台的标高。平台标高2.6.2.楼梯详图的识读 （6）在一层平面图中了解楼梯剖面图的剖切位置及剖视方向。剖切符号2.6.2.楼梯详图的识读 下面以某商住楼楼梯剖面图为例说明楼梯剖面图的识读方法。（1）了解楼梯的构造形式。板式楼梯2.楼梯剖面图 （2）了解楼梯在竖向和进深方向的有关尺寸。竖向和进深尺寸2.楼梯剖面图 （3）了解楼梯段、平台、栏杆、扶手等的构造和用料说明。通过材料图例来了解用料2.楼梯剖面图 （4）了解被剖切梯段的踏步级数。附图13了解踏步级数2.6.2楼梯详图的识读2.楼梯剖面图 （5）了解图中的索引符号。附图13详图索引符号2.6.2楼梯详图的识读2.楼梯剖面图 雨篷台阶楼梯间窗洞楼梯栏杆高度楼梯踏步尺寸 楼梯节点详图主要表达楼梯栏杆、踏步、扶手的做法，如采用标准图集，则直接引注标准图集代号，如采用的形式特殊，则用1∶10、1∶5、1∶2或1∶1的比例详细表示其形状、大小、所采用材料以及具体做法。2.6.2楼梯详图的识读3.楼梯节点详图 墙身详图一般做外墙详图也叫外墙大样图，是建筑剖面图上外墙体的局部放大图样，表达外墙与地面、楼面、屋面的构造连接情况以及檐口、门窗顶、窗台、勒脚、防潮层、散水、明沟的尺寸、材料、做法等构造情况，是砌墙、室内外装修、门窗安装、编制施工预算以及材料估算等的重要依据。2.6.3墙身详图 在多层房屋中，各层构造情况基本相同，可只画墙脚、檐口和中间部分三个节点。门窗一般采用标准图集，为了简化作图，通常采用省略方法画，即门窗在洞口处断开。 1.墙脚：外墙墙脚主要是指一层窗台及以下部分，包括散水（或明沟）、防潮层、勒脚、窗台一层地面、踢脚等部分的形状、大小材料及其构造情况。（1）明沟与散水 （1）明沟与散水:室外地面靠近勒脚下部所做的排水坡称为散水，其作用是迅速排除从屋檐滴下的雨水，防止因积水渗入地基而造成建筑物的下沉。散水的宽度一般为600~1200mm，应比屋檐的挑出尺寸大200mm，散水坡度为5％左右，外缘高出室外地面20~50mm，每隔6~12m设伸缩缝一道，缝宽20mm，散水与外墙间设通长缝，缝宽10mm，缝内满贯嵌缝膏。 明沟与散水（a）砖砌明沟；（b）砖铺散水；（c）混凝土明沟；（d）混凝土散水 散水明沟 （2）防潮层:在墙身中设置防潮层的目的是防止土壤中的水分和潮气沿基础墙上升和防止勒脚部位的地面水影响墙身，从而提高建筑物的坚固性和耐久性，并保持室内干燥卫生。通常在勒脚部位设置连续的水平隔水层，称为墙身水平防潮层，简称防潮层。 防潮层的做法①防水砂浆防潮层：一种是抹一层20mm的l：3水泥砂浆加5％防水粉拌和而成的防水砂浆。另一种是用防水砂浆砌筑3-5皮砖防水砂浆防潮层 ②卷材防潮层：在防潮层部位先抹20mm厚的砂浆找平层，然后干铺卷材一层，卷材的宽度应与墙厚一致或稍大些，卷材沿长度铺设，搭接长度大于等于100mm。卷材防潮较好，但抗震能力差，一般用于非地震地区卷材防潮层 ③混凝土防潮层：即在室内外地面之间浇注一层厚60mm的混凝土防潮层，内放纵筋2Φ6、分布筋Φ4@250的钢筋网混凝土防潮层 （2）.勒脚：外墙墙身下部靠近室外地面的部分叫勒脚。勒脚具有保护外墙脚，防止机械碰伤，防止雨水侵蚀而造成的墙体风化，美观等作用。勒脚的高度不低于500mm，一般为室内地面与室外地面之差，也可以根据立面的需要而增加勒脚的高度尺寸。 （3）.窗台:窗台是窗洞下部的排水构造，设于室外的称外窗台，设于室内的称为内窗台。外窗台的作用是排除窗外侧流下的雨水，并防止流入室内。内窗台的作用则是排除窗上的凝结水，保护室内的墙面及存放东西、摆花盆等。 外窗台有两种做法①砖窗台：有不悬挑的窗台和悬挑窗台，表面抹1：3水泥砂浆，并应有10％左右的坡度，挑出尺寸大多为60mm。②混凝土窗台：一般是现场浇筑而成的。 内窗台的做法内窗台的做法有两种：①水泥砂浆抹窗台：在窗台上表面抹20mm厚的水泥砂浆，窗台前部则突出墙面60mm。②预制窗台板：对于装修要求较高而且窗台下设置暖气的房间，一般均采用预制窗台板。窗台板可用预制水磨石板或木窗台板。 2.中间部分：主要包括楼板层、门窗过梁、圈梁的形状、大小材料及其构造情况。还应表示出楼板与外墙的关系（1）过梁：为了承受门窗洞口上部墙体的质量和楼盖传来的荷载，在门窗洞口上沿设置的梁称为过梁。过梁分砖砌过梁和钢筋混凝土过梁两类。其中砖砌过梁有砖砌平拱过梁和钢筋砖过梁两种。 ①砖砌平拱过梁这种过梁是采用竖砌的砖作成拱券。这种券是水平的，故称平拱。砖不应低于MU7.5，砂浆不低于M2.5。这种平拱的最大跨度为1.8m。图12.17砖砌平拱过梁 ②钢筋砖过梁这种过梁用砖应不低于MU7.5，砂浆不低于M2.5。洞口上部应先支木模，上放直径不小于5mm的钢筋，间距小于等于120mm，伸入两边墙内应不小于240mm，钢筋上下应抹砂浆层。最大跨度为2m。钢筋砖过梁 ③钢筋混凝土过梁钢筋混凝土过梁是应用比较普遍的一种过梁。钢筋混凝土过梁分为现浇和预制两种。为加快施工进度，减少现场湿作业应优先采用预制钢筋混凝土过梁。钢筋混凝土过梁的截面尺寸应根据跨度及荷载计算确定。过梁的高度与砖的匹数尺寸相配合，常用60，120，240mm等。过梁两端伸人墙内的长度应各不小于240mm。 3、檐口：应表示出屋顶、檐口、女儿墙、屋顶圈梁的形状、大小、材料及其构造情况。 2.6.3.2外墙详图的识读方法1.了解墙身详图的图名和比例。 2.了解墙脚构造。 3.了解中间节点。 4.了解檐口部位。 墙身详图的比例较大，通常为1∶20，一般只表示三个节点即墙脚、楼层与外墙、檐口。门窗因另有详图，用折断线省略。绘图的步骤如下：第一步，画定位轴线、墙身线，确定地面线、楼面线和屋顶线。第二步，画细部，并进行图案填充。第三步，按要求线型加深图样，结构线用粗实线，其余用细实线。第四步，进行尺寸标注,写图名,完成墙身详图。4建筑详图 4建筑详图 4建筑详图 小结本次实务重点掌握下列几点：建筑施工图的识读：主要包括建筑平面图、建筑立面图、建筑剖面图和楼梯详图的识读；'
