公共建筑室内给水排水设计说明书 8页

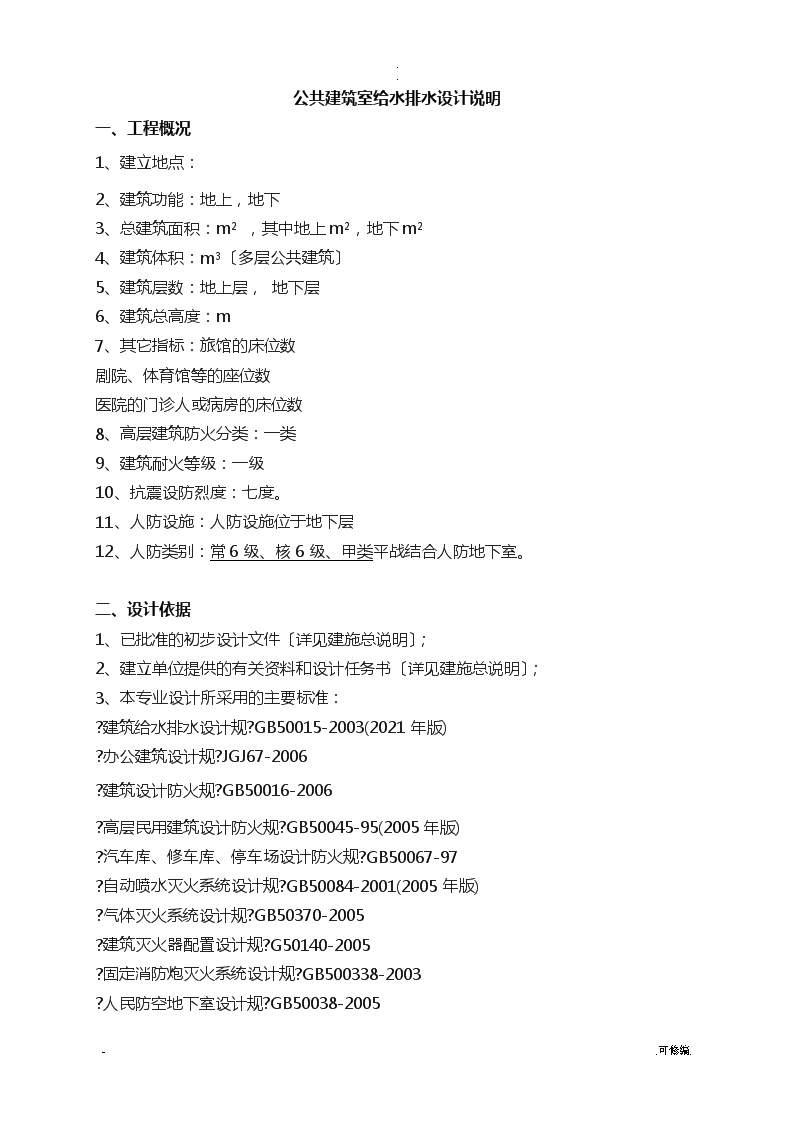

'..公共建筑室给水排水设计说明一、工程概况1、建立地点：2、建筑功能：地上，地下3、总建筑面积：m2，其中地上m2，地下m24、建筑体积：m3〔多层公共建筑〕5、建筑层数：地上层，地下层6、建筑总高度：m7、其它指标：旅馆的床位数剧院、体育馆等的座位数医院的门诊人或病房的床位数8、高层建筑防火分类：一类9、建筑耐火等级：一级10、抗震设防烈度：七度。11、人防设施：人防设施位于地下层12、人防类别：常6级、核6级、甲类平战结合人防地下室。二、设计依据1、已批准的初步设计文件〔详见建施总说明〕；2、建立单位提供的有关资料和设计任务书〔详见建施总说明〕；3、本专业设计所采用的主要标准：?建筑给水排水设计规?GB50015-2003(2021年版)?办公建筑设计规?JGJ67-2006?建筑设计防火规?GB50016-2006?高层民用建筑设计防火规?GB50045-95(2005年版)?汽车库、修车库、停车场设计防火规?GB50067-97?自动喷水灭火系统设计规?GB50084-2001(2005年版)?气体灭火系统设计规?GB50370-2005?建筑灭火器配置设计规?G50140-2005?固定消防炮灭火系统设计规?GB500338-2003?人民防空地下室设计规?GB50038-2005-.可修编. ..?人民防空工程设计防火规?GB50098-2021?虹吸式屋面雨水排水系统技术规程?CECS183:2005?管道直饮水系统技术规程?CJJ110-20064、业主提供的市政给排水管网资料；〔1〕路敷设有DN供水干管，可以提供一个DN接收，最不利供水压力为MPa。〔2〕市政排水为雨、污分流制；路敷设有DN污水干管，编号的可供接口的污水检查井标高为m，接收管径为DN；路敷设有DN雨水干管，编号的可供接口的雨水检查井标高为m，接收管径为DN。5、暖通专业提供的设计资料：〔1〕制冷机组类型、台数、单台机组制冷量或冷却水量〔2〕制冷机组水头损失为0.1MPa；〔3〕冷凝器进水温度为32℃、出水温度为37℃；〔4〕当地的室外气象参数：空气干球温度35.2℃、空气湿球温度28.2℃、大气压力1001.4kPa。三、设计围1、包括本工程红线以的室生活给排水、生活热水、排雨水、空调循环冷却水、消防给水系统、气体灭火系统及建筑灭火器配置设计。2、包括本工程红线以的室外给水、排水、消防管网及小型给水排水构筑物。详见室外给水排水总平面图。3、室外总水表井至城市道路给水管、本工程最后一个污〔雨〕水检查井至城市污〔雨〕水检查井之间的管道由市政有关部门负责设计。4、由本专业技术审定的分包专业公司的专项设计容：压力流雨水排水系统、气体灭火系统、水处理系统、电伴热保温。四、给水系统1、给水用水量：最高日用水量为m3/d〔其中冷却循环补水量m3/d〕平均时用水量为m3/h〔其中冷却循环补水量m3/h〕最大时用水量为m3/h〔其中冷却循环补水量m3/h〕2、给水系统〔1〕生活给水系统分为五个区供水：地下四层至地下一层为Ⅰ区，利用城市给水管网压力直接供水；-.可修编. ..一层至八层为Ⅱ区〔其中一层至五层经减压阀减压后供水〕，九层至二十一层为Ⅲ区〔其中九层至十四层经减压阀减压后供水〕，二十二层至三十三层为Ⅳ区〔其中二十二层至二十七层经减压阀减压后供水〕，三十四层至四十六层为Ⅴ区〔其中三十四层至四十层经减压阀减压后供水〕，Ⅱ区至Ⅴ区各设置一套变频调速供水设备加压供水。其他供水压力超过0.35MPa的楼层，采用支管减压阀供水。各区变频调速供水设备性能参数、给水加压泵性能参数详见给水系统图。〔2〕空调冷却塔补水系统空调冷却塔补水采用“水泵—水箱〞联合供水式，设补水泵〔Q=m3/h,H=m,N=kW〕两台，互为备用，并且与消防给水系统合用贮水池和高位水箱。3、控制及讯号：〔1〕各套变频调速供水设备加压泵均由各区相应的变频控制器控制其运行，各变频调速供水设备的恒压供水值详见给水系统图。〔2〕冷却塔补水泵由设置于合用高位水箱的液位计控制开、停：低水位时开泵，高水位时停泵；当地下四层合用储水池水位低至消防水位时，冷却塔补水泵也应停顿运转。当高位水箱的水位到达报警水位时，应将信号传至物业管理中心。具体的控制水位标高详见系统图。〔3〕高位消防水箱进水管处设置电动阀，由液位计控制电动阀的启、闭；当高位水箱的水位到达报警水位时，应将信号传至物业管理中心。具体的控制水位标高详见系统图。〔4〕消防及生活储水池进水遥控浮球阀上均设电磁阀，当进水阀损坏使得水池〔箱〕水位到达报警水位时，电磁阀应关闭，并将信号传至物业管理中心。五、热水系统1、热水量、耗热量：最高日热水〔60℃〕用水量为m3/d，平均日热水用水量为m3/d，设计小时热水用量为m3/h，设计小时耗热量为kW。2、热源为本工程锅炉房提供90℃高温热水、蒸汽〔表压0.4MPa〕作热媒。3、采用导流型、浮动盘管型、导流浮动盘管型半容积式水加热器；热水供水温度为60℃，由安装在水加热器热媒管道上的温度控制阀〔详见设施图〕自动控制调节。4、本大楼热水系统共分为四个区供水，地下室至八层夹层为Ⅰ区，九层至二十层为Ⅱ区，二十一层至三十三层为Ⅲ区，三十四层至四十六层为Ⅳ区。5、热水循环采用全日制机械循环式，各区均设两台热水循环泵〔Q=m3/h,H=m,N=kW〕，互为备用；-.可修编. ..由设在各区热水系统管网末端的温度控制器控制相对应分区的热水循环泵的启停：当管网末端的温度低至50℃时开泵,到达60℃时停泵。六、管道直饮水1、直饮水用水量：最高日用水量为m3/d平均时用水量为m3/h最大时用水量为m3/h2、直饮水系统〔1〕直饮水供给系统分为上、下两个大区供水：下区为二层至十九层，采用重力供水的式供水；上区为二十层至四十六层，采用变频调速水泵〔Q=m3/h,H=m,N=kW〕加压供水。〔2〕直饮水供给系统设循环管道，采用定时循环，保证直饮水在管网水的停留时间不超过8小时。〔3〕直饮水处理机房由分包专业公司负责设计与施工。分包专业公司应依据原水水质、经技术经济比拟后确定管道直饮水水处理工艺流程，使处理后用户端水质符合现行?饮用净水水质标准?的要求。3、控制及讯号：〔1〕变频调速水泵均由变频控制器控制运行；由时间控制器控制循环水泵的启、停或控制电动阀的启、闭。〔2〕直饮水制水设备、循环水泵、电动阀的控制详见分包专业公司设计说明。七、污水排水系统1、本建筑最大日污水排水量为m3/d。2、污水系统〔1〕室二层及以上楼层污、废水重力自流排入室外污水管；地下室污、废水采用潜水排污泵提升至室外污水管；底层污、废水单独排出。〔2〕生活污水经三格化粪池处理后排至市政排水管网。〔3〕化粪池：污水停留时间12小时，清掏期180天。具体设计详见室外给水排水总平面图。〔4〕公共卫生间设置专用通气管。〔5〕空调机房采用密闭地漏，空调季节翻开密闭盖排除凝结水，非空调季节关严密闭盖，以防止排水管道气体进入室。-.可修编. ..3、控制消防电梯集水坑、水泵房集水坑、生活污水集水池各设潜水泵两台，互为备用。所有潜水泵均由设在集水坑〔池〕的液位讯号器控制启停。八、雨水排水系统1、地区暴雨强度公：(L/s.ha)2、雨水设计重现期：压力流系统P=50年，重力流系统P=10年。3、雨水排水系统〔1〕屋面雨水采用压力流系统排放，雨水由虹吸雨水斗收集，经水平悬吊管及雨水立管下至地下一层出户，排入室外雨水管网。〔2〕屋面雨水采用重力流系统排放，雨水由87型雨水斗收集，经水平悬吊管干管及雨水立管下至地下一层出户，排入室外雨水管网。4、压力流雨水排水系统由分包专业公司配合设计，其设计说明详见压力流雨水排水系统专项说明。九、空调循环冷却水系统1、空调循环冷却水量冷冻机房设有冷水机组四台，每台冷却水量为m3/h。2、系统控制冷却塔、循环水泵、电子水处理仪均与相对应的冷水机组联动〔详见设施、电施设计说明〕。十、消防给水系统1、消防给水系统设计参数及消防总用水量〔1〕室外消火栓用水量为30L/S，火灾延续时间为三小时，一次火灾灭火用水量为324m3。〔2〕室消火栓用水量40L/S，火灾延续时间为三小时，一次火灾灭火用水量为432m3。〔3〕自动喷水灭火系统按中危险级II级考虑，喷水强度为8L/min.m2，保护面积为160m2，火灾延续时间为1小时，一次火灾灭火用水量为100m3。〔4〕固定消防炮灭火系统设计设计流量为40L/s，火灾延续时间为1小时，-.可修编. ..一次火灾灭火用水量为用水量144m3。〔4〕消防总用水量为900m3。2、消防水池〔箱〕和增压稳压设备：〔1〕本工程一次火灾灭火总用水量为900m3，其中三小时的室外消火栓用水量〔324m3〕由市政给水管网直接供给，消防水池储火灾发生时同时使用的消火栓系统和固定消防炮灭火系统用水量为576m3。〔2〕屋面水箱间设有高位消防水箱，消防水箱储水量为18m3。〔3〕屋面水箱间设有消火栓系统、自喷系统增压稳压设备各一套。3、消火栓系统〔1〕系统分区a.消火栓给水系统为临时高压系统，分为上、下两个大区加压供水。下区为地下四层至十五层加压供水系统，由设于地下四层水泵房的消火栓给水加压泵〔Q=m3/h,H=m,N=kW〕供水；上区为十六层至四十六层加压供水系统，由设于二十一层水泵房的消火栓给水加压泵〔Q=m3/h,H=m,N=kW〕与地下四层水泵房的消火栓给水加压泵垂直串联供水。b.为了使消火栓栓口的静水压力不大于1.00MPa，每个加压供水系统供水管网在竖向上均采用减压稳压阀分为假设干区域供水。〔2〕消火栓栓口动压控制：消火栓处动压大于0.50MPa处,采用减压稳压型消火栓，减压稳压型消火栓设置楼层详见消火栓给水系统图。〔3〕控制及信号a.各个分区设置消火栓给水泵两台，互为备用。火灾时，按动任一消火栓处启泵按钮或消防中心、水泵房处启泵按钮均可启动该泵〔当按动上区消防紧急按钮时，应同时启动两组消火栓给水加压泵〕并报警。泵启动后，反应信号至消火栓处和消防控制中心。b.消火栓系统增压稳压设备的稳压泵启泵压力：MPa,，停泵压力：MPa。4、自动喷水灭火系统〔1〕系统分区a.自喷给水系统分为上、下两个大区加压供水。下区为地下四层至十五层加压供水系统，由设于地下四层水泵房的自喷给水加压泵〔Q=m3/h,H=m,N=kW〕供水；上区为十六层至四十六层加压供水系统，由设于二十一层水泵房的自喷给水加压泵〔Q=m3/h,H=m,N=kW〕与地下四层水泵房的自喷给水加压泵垂直串联供水。b.为了使配水管道的工作压力不大于1.20MPa-.可修编. ..，且满足每个报警阀供水的最高与最低位置喷头高程差不大于50m及报警阀控制喷头数量的要求，每个加压系统供水管网在竖向上均采用减压稳压阀分为假设干区域供水。〔2〕配水干管压力大于0.4MPa的楼层应设置减压板，减压板的径详见自动喷水灭火系统图。〔3〕控制及信号a.各个分区的自喷给水泵两台，互为备用。火灾时，喷头动作，水流指示器动作向消防中心显示着火区域位置，此时报警阀压力开关动作自动启动自喷给水泵〔当上区喷头动作时，应同时启动两组自喷给水加压泵〕，并向消防中心报警。自喷给水泵也可在消防控制中心遥控启动和在水泵房手动启动。b.自喷系统增压稳压设备的稳压泵启泵压力：MPa,，停泵压力：MPa。c.报警阀前后及水流指示器前所设置的阀门均为信号阀，信号阀要求处于常开状态〔当发生误关闭时，应发出报警信号至消防控制中心〕。5、固定消防炮灭火系统设计〔1〕本建筑中庭净空高度超过12m，需设置固定消防炮〔带雾化装置〕灭火系统，消防炮灭火系统为临时高压系统。地下四层水泵房设消防炮给水加压泵〔Q=m3/h,H=m,N=kW〕两台。〔2〕控制及信号：当智能型红外探测组件采集到火灾信号后，启动水炮传动装置进展扫描，完成火源定位后，翻开电动阀，信号同时传至消防控制中心〔显示火灾位置〕及水泵房消防炮加压泵控制箱，启动消防炮加压泵，并反应信号至消防控制中心。消防炮加压泵还可在消防控制中心遥控启动和在水泵房手动启动。6、消火栓、自喷、消防炮给水系统分别设置消防水泵接合器，具体详见室外给排水总平面设计图。十一、气体灭火系统1、上下压变配电室、楼宇控制中心、UPS室设置气体灭火系统，按个防护单元设计。2、技术参数：灭火浓度采用9％，喷放时间不大于10s。3、气体灭火系统由分包专业公司进展细化设计，并报消防主管部门批准后进展施工。其设计说明详见气体灭火系统专项说明。十二、建筑灭火器配置1、上下压变配电室、楼宇控制中心、UPS室、消防中心按中危险级E类火灾配置建筑灭火器。2、办公室等其他区域按中、重危险级A类火灾配置灭火器。-.可修编. ..3、地下汽车库按中危险级A、B类火灾配置建筑灭火器。十三、其他1、红线以的室外给水、排水、消防管网及小型给水排水构筑物设计说明详见室外给水排水设计总说明。2、人防地下室设计说明详见人防地下室给水排水设计说明。3、本建筑所用防火卷帘为耐火极限〔包括背火面温升作耐火极限判定条件〕不低于3小时的特级防火卷帘，故其两侧不考虑用水幕保护。教育之通病是教用脑的人不用手，不教用手的人用脑，所以一无所能。教育革命的对策是手脑联盟，结果是手与脑的力量都可以大到不可思议。-.可修编.'
