浅谈高层建筑给水排水设计 5页

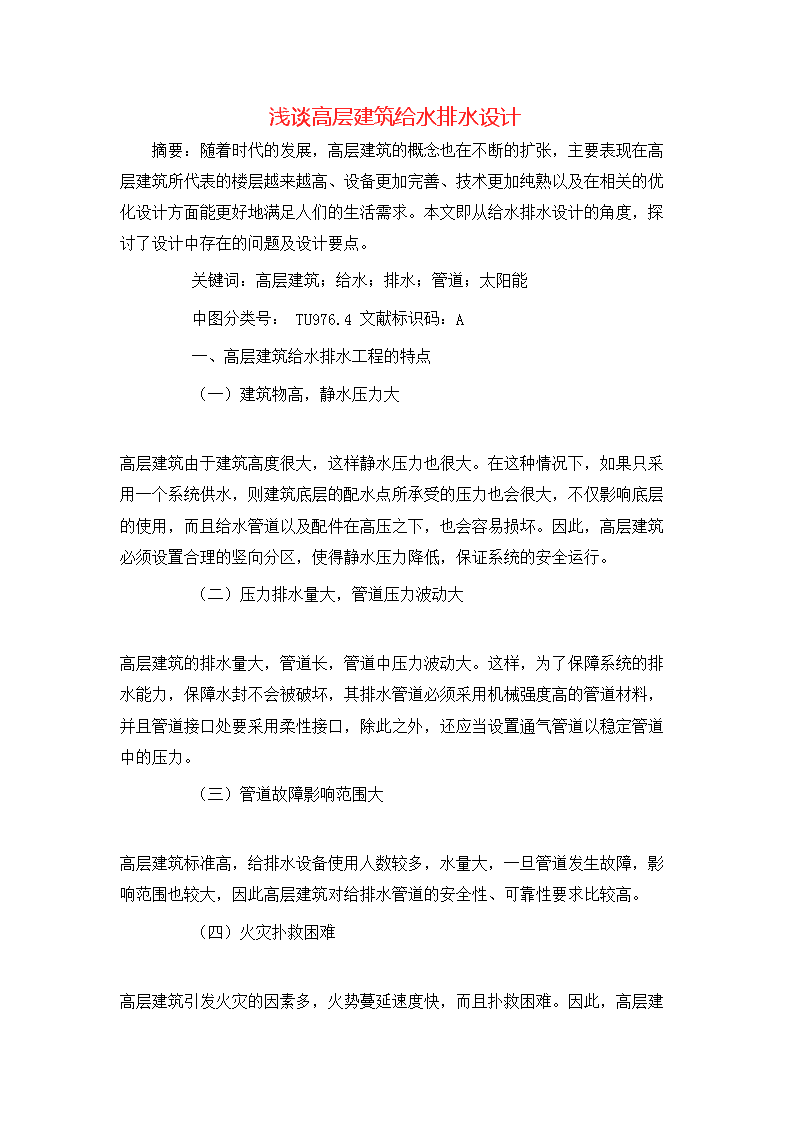

'浅谈高层建筑给水排水设计摘要：随着时代的发展，高层建筑的概念也在不断的扩张，主要表现在高层建筑所代表的楼层越来越高、设备更加完善、技术更加纯熟以及在相关的优化设计方面能更好地满足人们的生活需求。本文即从给水排水设计的角度，探讨了设计中存在的问题及设计要点。关键词：高层建筑；给水；排水；管道；太阳能中图分类号：TU976.4文献标识码：A一、高层建筑给水排水工程的特点（一）建筑物高，静水压力大高层建筑由于建筑高度很大，这样静水压力也很大。在这种情况下，如果只采用一个系统供水，则建筑底层的配水点所承受的压力也会很大，不仅影响底层的使用，而且给水管道以及配件在高压之下，也会容易损坏。因此，高层建筑必须设置合理的竖向分区，使得静水压力降低，保证系统的安全运行。（二）压力排水量大，管道压力波动大高层建筑的排水量大，管道长，管道中压力波动大。这样，为了保障系统的排水能力，保障水封不会被破坏，其排水管道必须采用机械强度高的管道材料，并且管道接口处要采用柔性接口，除此之外，还应当设置通气管道以稳定管道中的压力。（三）管道故障影响范围大高层建筑标准高，给排水设备使用人数较多，水量大，一旦管道发生故障，影响范围也较大，因此高层建筑对给排水管道的安全性、可靠性要求比较高。（四）火灾扑救困难 高层建筑引发火灾的因素多，火势蔓延速度快，而且扑救困难。因此，高层建筑消防系统的安全可靠性比低层建筑高。由于目前消防设备能力有限，扑救高层建筑火灾的难度较大，所以高层建筑的消防系统应立足于自救。二、目前高层建筑给水排水设计中存在的问题（一）水表安装不符合要求当楼层各户水表集中布置在水管井处时，由于管井尺寸的限制或者施工工艺欠佳，使得水表相邻距离或水表外壳距墙内表面距离过小，造成了抄表和维修的不便。并且水表前后直线管段长度不符合规孔规定，影响了水表运行的准确度。有些工程为考虑抄表方便和美观，将各楼层各户的管道总阀门和水表均设置在首层的公共地方，当住户维修室内管件或被人误关总阀门时必须到楼下检查处理，容易造成纠纷和麻烦。较好的做法是水表每层集中设于管道间内，分户水表整齐靠于墙面。其优点是外形整洁美观，管路短捷，阻力小，维修更换方便，不受曝晒和污染造价较低，与相关专业容易协调。（二）生活水池的溢流管管径选择不当，并且无防污染措施部分工程水池溢流管的管径小于进水管，出口直接伸入集水井中，而且无设置网罩。这样当水位控制器失灵时，不能保证将多余的水从溢流管顺利排出，不致从水池顶盖满溢。另外，出口伸入集水井中无设置网罩，会使积存的臭气回流至水池或者老鼠等动物顺着管道进入水池，污染水质。合理的做法是溢流管的管径应按排泄贮水池最大流量确定，并宜比进水管大一级。溢流管的出口应设置网罩或溢流阀，溢流管的排水方式宜采取二次排水方式，即先流至地面水沟，再经过水沟流入集水井内，通过空气隔断来防止污秽气体污染水池水质。（三）对于有分支管或管接头的管道来说，产生渗漏的机会较高 在卫生器具集中的厨房、卫生间内，宜采用分水器多支路单向布管方式，将每一根配水支管直通到配水点与卫生器具和从龙头等连接处，以减少或取消在暗敷管道中使用劣质支管或管接头。三、高层建筑给水排水工程的设计要点（一）水源管道的设置依《高层民用建筑设计防火规范》7.3.1条规定，室外消防给水管道应布置成环状，其进水管不宜少于两条，并宜从两条市政给水管道引入。该条在实际中较难实现，重要的一个原因是每增加一个引入点便增加一倍的城市用水增容费的投资，开发商往往很难接受。同时双路供水真正有保障的是分别从两个水厂的两条管网引入，或者是同一水厂的两条管路引入；而受城市基础设施建设的限制，在现实的市政供水条件下往往也是难以实现的。因此，在实际工程中应采取远近结合的方式设计双路供水，即将室外给水管道按双路供水设计，预留两条市政给水管接入点，在室外水表井内为日后城市供水管网改造预留接头，但要保证当前接入点的水量可满足生活和室外消防兼用要求。（二）高层商住楼公共走道部分设置自动喷水灭火系统问题根据《高层建筑设计防火规范》（以下简称《高规》）规定在高层商住楼的公共走道部分，自动喷水灭火系统的设置与否，应分为以下两种类型：一是高级住宅，因易燃物多，且火灾时空调风管给火灾蔓延提供了通道，居住用房及走道部分均应设自动喷水灭火系统；二是普通住宅的走道部分，因可燃装修少，走道无可燃吊顶，火灾危险性不大，兼和下部商业用房之间设有防火门和防火实体墙，火灾发生时较难蔓延，住户对建筑物内情况比较熟悉，火源容易控制。（三）地下贮水池的设置 在高层建筑中，室内消防用水量很大，消防贮水池容积往往高达数百吨。通常为了保证消防贮水池不至于形成死水，往往和生活水合用，在结构上还需设置导流墙，延长供水在贮水池内的流动时间。生活日常用水所占水池容积的比例较少，造成了水的滞留时间过长，水质指标大幅下降，无法满足生活饮用水水质指标。针对此问题，在实际工程中应采取下述办法：一是将生活饮用水单设贮水箱和消防用水彻底分开贮存，以保证生活饮用水水质，保证居民安全、干净的日常用水。二是设专用给水设备，从消防贮水池内吸水供冲厕或洗车、浇洒绿化用水，可防止消防水池形成死水；若专供商场的冲厕用水，需设小型变频加压设备，以满足卫生器具的出流压力要求，但存在运行费用的问题；若洗车、浇洒绿化用水，可在一层商场卫生间侧壁上设置壁龛，内设洒水龙头、胶管及可直接启动绿化水泵的专用按钮，以满足消防水池内不形成死水的要求。经多个工程实际设计和开发商协商，本方法为大多开发商可接受的设计方案。（四）太阳能热水供给系统现代社会提倡节能环保的用水模式，在热水的提供方面，我们都更倾向于采用无污染、低耗能的太阳能热水器，而这一热水供给方式在高层建筑中可以得到更好的利用。例如某建筑工程项目，工程给排水方面设计的最大特点是每栋住宅均设置了太阳能热水系统。每栋天面设有平板式太阳能集热器、贮热水箱、恒温水箱、太阳能循环泵、热水回水泵、空气源热水泵组等。自来水立管供水给贮热水箱，由太阳能循环泵供水给太阳能集热器，加热后水循环至贮热水箱，贮热水箱与恒温水箱连通。在太阳能不能保证恒温水箱水温的情况下，由空气源热泵维持热水水温。（五）排水系统的设计的问题 排水系统的组成成分除了排水管道外，还有相关的通气管道、抽升设备、卫生器具等等。近年来，我国提倡绿化建设，所以在污水的排放问题上，我们应该更注重污染及回收利用的问题。在排水系统的设置方面，应该将不同性质的污水进行分类处理，例如生活污水或其他较严重的污水应该单独处理排放，雨水或污染程度较轻的污水可以合流处理。在排水管道布置方面，应该遵循距离最短、维修清理方便等原则。在排水管道的敷设方面，管道的设计应该留有一定的变动空间，不宜靠得太紧密，还应该在宇墙、宇楼板时留有后备洞口。另外，采用45?或90?的弯头来连接排水立管和排出管端部。'
