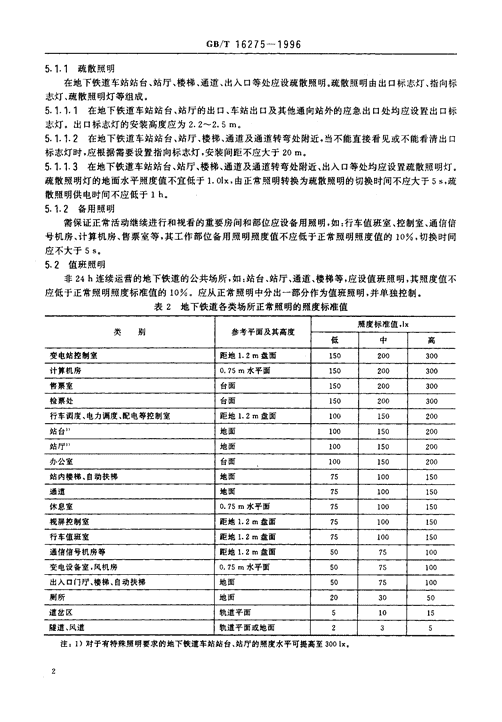

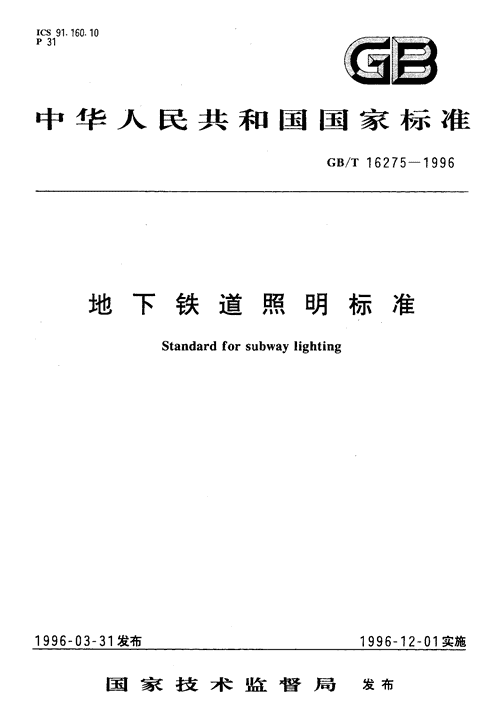

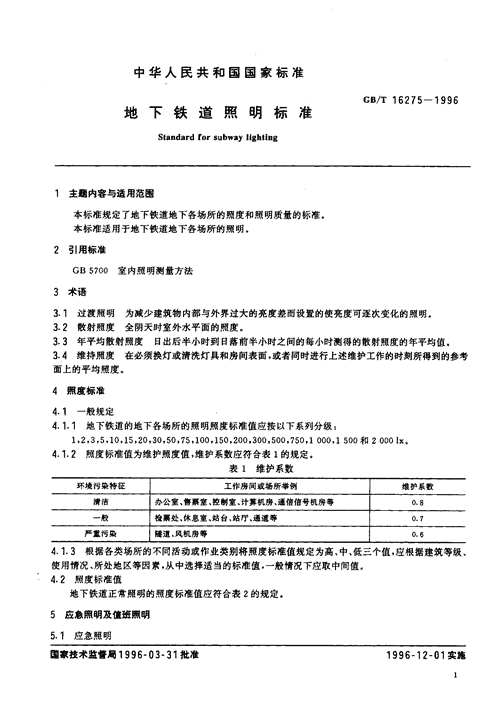

'ics91.160.10P31博旨中华人民共和国国家标准cB/T16275一1996地下铁道照明标准Standardforsubwaylighting1996一03一31发布1996一12一01实施国家技术监督局发布 中华人民共和国国家标准GB/T16275一1996地下铁道照明标准Standardforsubwaylighting主肠内容与适用范围本标准规定了地下铁道地下各场所的照度和照明质量的标准。本标准适用于地下铁道地下各场所的照明。2引用标准GB570。室内照明测量方法，J术语，月J.:.过渡照明为减少建筑物内部与外界过大的亮度差而设置的使亮度可逐次变化的照明。工口J乙散射照度全阴天时室外水平面的照度。年平均散射照度日出后半小时到日落前半小时之间的每小时测得的散射照度的年平均值.;‘:维持照度在必须换灯或清洗灯具和房间表面，或者同时进行上述维护工作的时刻所得到的参考面上的平均照度。照度标准4.1一般规定4.1.1地下铁道的地下各场所的照明照度标准值应按以下系列分级:1,2,3,5,10,15,20,30,50,75,100,150,200,300,500,750,1000,1500和2000Ix,4.1.2照度标准值为维护照度值，维护系数应符合表1的规定。表1维护系数环境污染特征工作房间或场所举例维护系数清洁办公室、售票室、控制室、计算机房、通信信号机房等0.9一般检票处、休息室、站台、站厅、通道等0.7严盆污染隧道、风机房等0.64.1.3根据各类场所的不同活动或作业类别将照度标准值规定为高、中、低三个值.应根据建筑等级、使用情况、所处地区等因素，从中选择适当的标准值，一般情况下应取中间值。4.2照度标准值地下铁道正常照明的照度标准值应符合表2的规定。应急照明及值班照明应急照明国家技术监誉局1996一03一31批准1996一12一01实施 GB/T16275一19965.1.1疏散照明在地下铁道车站站台、站厅、楼梯、通道、出入口等处应设疏散照明.疏散照明由出口标志灯、指向标志灯、疏散照明灯等组成。5.1.1.1在地下铁道车站站台、站厅的出口、车站出口及其他通向站外的应急出口处均应设置出口标志灯。出口标志灯的安装高度应为2.2^-2.5m,5.1.1.2在地下铁道车站站台、站厅、楼梯、通道及通道转弯处附近，当不能直接看见或不能看清出口标志灯时，应根据需要设置指向标志灯，安装间距不应大于20m,5.1.1.3在地下铁道车站站台、站厅、楼梯、通道及通道转弯处附近、出入口等处均应设置疏散照明灯。疏散照明灯的地面水平照度值不宜低于1.OIX，由正常照明转换为疏散照明的切换时间不应大于5s,疏散照明供电时间不应低于1h。5.1.2备用照明需保证正常活动继续进行和视看的重要房间和部位应设备用照明，如:行车值班室、控制室、通信信号机房、计算机房、售票室等，其工作部位备用照明照度值不应低于正常照明照度值的10%，切换时间应不大于5s,52值班照明非24h连续运营的地下铁道的公共场所，如:站台、站厅、通道、楼梯等，应设值班照明，其照度值不应低于正常照明照度标准值的10%。应从正常照明中分出一部分作为值班照明，并单独控制。表2地下铁道各类场所正常照明的照度标准值照度标准值，Ix类别参考平面及其高度1中{变电站控制室距地1.2m盘面150200300计算机房。.75m水平面150200300售票室台面150200300检票处台面150200300行车调度、电力调度、配电等控制室距地1.2m盘面100150200站台”地面100150200站厅，’地面100150200办公室台面100150200站内樱梯、自动扶梯地面75100150通道地面75100150休息室0.75m水平面75100150视屏控制室距地1.Zm盘面75100150行车值班室距地1.2m盘面75100150通信信号机房等距地1.Zm盘面5075100变电设备室，风机房。·75m水平面5075100出入口门厅、梭梯、自动扶梯地面5075100厕所地面203050道岔区轨道平面51015隧道、风道轨道平面或地面235注:”对于有特殊照明要求的地下铁道车站站台、站厅的照度水平可提高至300以. GB/T16275一19966过渡照明6.1地下铁道车站出入口应考虑过渡照明。6.2过渡照明宜优先利用自然光过渡，当自然光过渡不能满足要求时，应增加人工照明过渡。6.3白天地下铁道车站出入口内外亮度变化，宜按1:10到1:巧取值，夜间出入口内外亮度变化，宜按2:I到4:I取值。6.4过渡照明的计算地下铁道出入口过渡照明的计算应按附录A的方法确定。照明质量71照度均匀度地下铁道车站站台、站厅、通道、办公室、休息室等场所的正常照明的照度均匀度应按最低照度与平均照度之比确定，其数值不宜低于。.7e了.2眩光限制7.2.1眩光限制质量等级地下铁道地下各场所的直接眩光限制质量等级应符合表3的规定。表3直接眩光限制质量等级质及等级眩光程度适用场所举例I无眩光感觉有特殊要求的高质量照明房间.如:控制室、行车值班室、计算机房等I有轻傲眩光感觉照明要求一般的场所.如:站台、站厅、通道、楼梯、休息室、办公室等.有眩光感觉照明质!要求不高的场所，如。变电设备室、风机房、厕所等2直接眩光限制方法地下铁道地下各场所一般照明的直接眩光的限制可采用附录B的灯具亮度限制曲线确定。3最小遮光角直接型灯具的最小遮光角应符合表4的规定。表4直接型灯具的最小遮光角灯具出光口直接眩光限制等级平均亮度L应用光源举例11.10"cd/m0L成20200100荧光灯管20500300250200钨灯了.3光源的颜色7.3.1光源的色表地下铁道的地下各场所照明光源的色表宜符合表5的规定. GB/T16275一1996表5光源的色表色表分组色表特征相关色温,K适用场所举例1暖<3300休息室、机房、厕所等1中间3300^5300站台、站厅、通道、樱梯、办公室等.冷>5300控制室等2光源的显色指数地下铁道地下各场所照明光源的一般显色指数宜符合表6的规定。表6光源的显色指数一般显色指数显色指数分组适用场所举例Ra万Ra)80控制室、行车值班室等辨色要求很高的场所I60蕊Ra<80站台、站厅、办公室、休息室、售票室等辨色要求较高的场所.40(Ra<60通信信号机房等辨色要求一般的场所NRa<40变电设备室、风机房等辨色要求不高的场所反射比地下铁道连续工作的房间和经常有人活动的公共场所，其建筑各表面的反射比宜按表7选取。表7地下铁道建筑表面的反射比表面名称反射比顶栩>0.7姗面0.5-0.7地面0.2-0.40曰照明运行与测tOU1运行维护OU1.1应定期维护和更新损坏或有缺陷的照明设备。a1.2应按规定周期清扫灯具和房间各表面。巳1.3清扫灯具与更换光源宜同时进行，并保持同一场所光源的色表一致。﹁吕2测量OU2.1地下铁道各场所的照明应定期测量。QU2.2地下铁道各场所照明的测最方法应按GB5700的有关规定进行。 GB/T16275一1996附录A地下铁道车站出人口过渡照明计算(参考件)A1对于地下铁道车站出入口，为使乘客进出时眼睛对周围亮度处于适应状态，应考虑过渡照明。A2人们周围的亮度发生变化后.人眼为适应变化后的亮度，需要有一定的适应时间.亮度和适应时间的关系如图A1曲线所示。亮度系指人们的主视线方向的亮度。A3过渡照明应考虑:a)室外亮度(照度);b)室内表面亮度(照度);c)根据室内外亮度差确定适应时间;d)根据适应时间、人行速度确定所需距离的长度。A4入口处室内外亮度变化白天可按1:10^-1.15考虑，夜间可2*1-4-1考虑;人行速度以0.7m/s考虑，出入口外年平均散射光照度按表A1取值。A5过渡照明的照度计算结果低于本标准表2的规定时，应以表2的规定为准;高于本标准表2的规定时，应以计算结果为准。A6漫反射表面的亮度按下式计算:L二pxE.........一⋯.(AI)式中:L—表面亮度，cd/mz;p—表面反射比;E—表面的照度，Ix;二—常数。10000{Il}l}I1}I5000}I}20001000人一II}50、一I一I}IN‘20、一!{}!、忽10}卜{I一!I鹅帐50}20从一}加I5}I2、k}I1}}I!洲从3015202530时间，吕图A1亮度一时间曲线 GB/T16275一1996表A1典型地区年平均散射照度散射照度散射照度散射照度地名地名地名klxklxklx北京}上海一湛江13.5天津11.7一徐州一桂林12.3张家口南京一13.11一一南宁石家庄一合肥一成都12.7太原一福州一重庆12.3二连浩特一厦门一杭州11.9呼和浩特9.4}南昌}昆明11.8沈阳9.9一济南一海口12.3锦州9.9郑州一贵阳11.2大连9.7{宜昌一青岛11.9长春一{长沙}11.7一兰州齐齐哈尔9.2一武汉一西宁11.8哈尔滨9.3一广州一西安12.8附录B灯具亮度限制曲线及其应用方法(参考件)B1地下铁道的地下各场所正常照明的直接眩光，应采用图B1或图B2中的亮度曲线限制灯具的亮度值。B2本方法仅限制灯具眩光角(图B3)内的亮度值。B3采用图B1或B2时，应分别考虑灯具在两个垂直面上的亮度分布(图B4),B4对于无发光侧面的灯具和长条型灯具，从纵向观看(C90--C270)，应采用图B1亮度限制曲线限制灯具的亮度;对于有发光侧面的灯具和长条型灯具从横向观看(CO--C180)，应采用图B2亮度限制曲线限制灯具的亮度。B5灯具在眩光角内某个方向上的亮度值，为该方向上灯具发光面的平均亮度值.B6根据灯具的类型，将灯具的亮度分布曲线置于图B1或图B2内。根据眩光限制质量等级以及该场所的照度等级选择图表中某条限制曲线进行比较，若灯具的亮度分布曲线全部落在限制曲线左边，即符合眩光限制的要求;若落在限制曲线的右边，则不符合眩光限制的要求;若灯具的亮度分布曲线一部分落在限制曲线的左边，另一部分落在右边(即两条曲线相交)，则该灯具的亮度在某些角度内符合要求，其他角度上不符合要求，这时应该确保主要视线方向上的灯具亮度值小于限制曲线上的亮度值。 GB/T16275一1996质量等级照度等级，heI2。。。{，。。。}500}-<30门~—I1}12000}locoT-5oo63001.}{{2000{100050016300BCDEFGHBCDEFGH1}」~-，.L、、、、、、、、、~口刊川、、、、、竺5匕、、丫从未、\、、、、}、、一【翼岁，‘}38810023458104234L,cd/m%图Bl亮度限制曲线(用于所有的侧面不发光的灯具和侧面发光的线状灯具从端部方向观看时)质t等级，度。级，，·一I2000)10001500泣{):。。。{，。。。)。。。1(30011I1!}1200。11000:。。16300BCDEFGH}}}}_}}}丈仪荃、、芡之泛、.，、、、、弓之\队补丈卜、.、、一87645000IIEIFVGH粼k}I\}仁、I、、I84362,n810"234N5‘I8B10心234l.,cd/m}图s2亮度限制曲线(用于所有的侧面发光的灯具，侧面发光的线状灯具从端部方向观看时除外)'
