GBT29230.1-2012塑料光纤系统用光-电-光双向波长转换器第1部分百兆以太网650nm与1550nm1310nm850nm波长转换器.pdf 15页

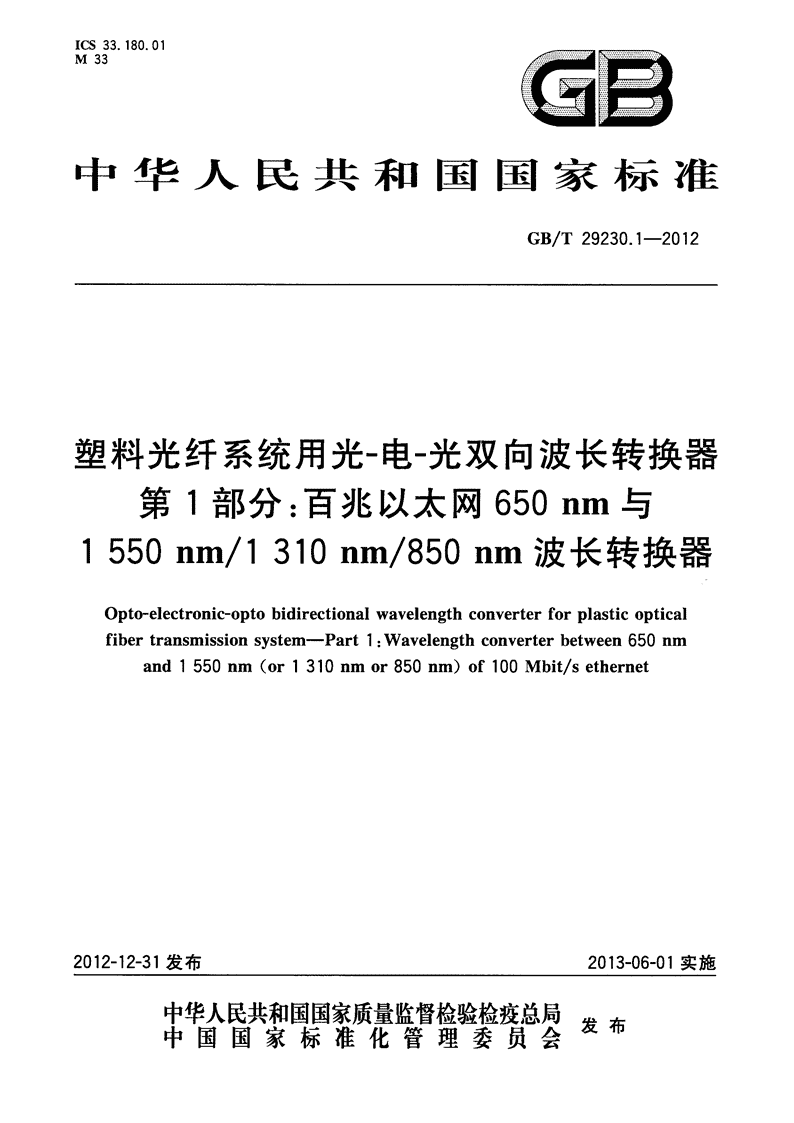

'ICS33.180.01岛1:33道昌中华人民./、、11:和国国家标准GB/T29230.1-2012塑料光纤系统用光-电-光双向波长转换器第1部分:百兆以太网650nm与1550nm/1310nm/850nm波长转换器Opto-electronic-optobidirectionalwavelengthconverterforplasticopticalfibertransmissionsystem-Part1:Wavelengthconverterbetween650nmand1550nm(or1310nmor850nm)of100Mbit/sethernet2012-12-31发布2013-06-01实施中华人民共和国国家质量监督检验检疫总局发布中国国家标准化管理委员会 Gß/T29230.1-2012目。吕GB/T29230((塑料光纤系统用光-电-光双向波长转换器》分为以下几个部分:一一-第1部分:百兆以太网650nm与1550nm/1310nm/850nm波长转换器;本部分为GB/T29230的第1部分。本部分按照GB/T1.1一2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中华人民共和国工业和信息化部提出。本部分由中国通信标准化协会归口。本部分起草单位z西安飞讯光电有限公司、扬州华裕光伏材料有限公司、东莞市华鹰电子有限公司、扬州职业大学、中国科学院西安光学精密机械研究所、信息产业部有线通信产品质量监督检验中心。本部分主要起草人:徐蓉艳、彭新玲、缪立山、吴文军、缪德俊、赵卫、谢小平、甘露、肖势)11。I GB/T29230.1-2012塑料光纤系统用光-电-光双向波长转换器第1部分:百兆以太网650nm与1550nm/1310nm/850nm波长转换器1范围GB/T29230的本部分规定了百兆以太网650nm与1550nm/1310nm/850nm波长转换器的术语和定义、组成与功能、要求和测试方法、可靠性试验、检验规则及标志、包装、运输、贮存。本部分适用于百兆以太网650nm与1550nm/1310nm/850nm光电-光波长转换器，以下简称"波长转换器"。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T191-2008包装储运图示标志GB/T2423.1~2008电工电子产品环境试验第2部分:试验方法试验A.低温GB/T2423.2~2008电工电子产品环境试验第2部分:试验方法试验B.高温GB/T2423.3~2006电工电子产品环境试验第2部分:试验方法试验Cab:恒定湿热试验GB/T2829~2002周期检验计数抽样程序及表(适用于对过程稳定性的检验)GB/T3873~1983通信设备产品包装通用技术条件YD/T1141~2007以太网交换机测试方法SJ/T11363一2006电子信息产品中有毒有害物质的限量要求SJ/T11364~2006电子信息产品污染控制标识要求IEEE802.3u~1995100Base-T访问控制方法与物理层规范[Supplementtocarriersensemultipleaccesswithcollisiondetection(CSMA/CD)accessmethodandphysicallayerspecificationsmediaaccesscontrol(MAC)parameters,physicallayer,mediumattachmentunits,andrepeaterfor100Mb/soperation,type100BASE-T]3术语和定义下列术语和定义适用于本文件。3.1波长转换器wavelengthconverter一种将石英光纤1550nm/1310nm/850nm光信号与650nm塑料光纤光信号双向波长转换的设备，分为1550nm与650nm双向转换的波长转换器、1310nm与650nm双向转换的波长转换器和850nm与650nm双向波长转换器。3.2平均发送光功率meanlaunchedpower全调制条件下，光发送器在参考点(S点)藕合进光纤的光以太网信号的平均光功率。 GB/T29230.1-20123.3中心波长centralwavelength在发射光谱中，最高强度(或幅宽)的50%处两点的中心所对应的波长。3.4接收灵敏度receiversensitivity在100Mbit/s速率以太网工作条件下，波长转换器丢帧率为零时，在光接收侧参考点(S点)所测得的最小平均接收光功率。3.5过载光功率overload在100Mbit/s速率以太网工作条件下，波长转换器丢帧率为零时，在光接收侧参考点(S点)所测得的最大平均接收光功率。3.6时延latency对于存储转发设备，是从输入帧的最后一个比特到达输入端口开始，至在输出端口上看到输出帧的第一个比特为止的时间间隔。对于比特转发设备，是从输入帧的第一个比特到达输入端口开始，至在输出端口上看到输出帧的第一个比特为止的时间间隔。3.7吞吐量throughput波长转换器在不丢帧情况下所能达到的最大传输速率。3.8丢帧率framelossrate在稳态负载下，波长转换器所丢失帧数量占所发送帧数量的比率，通常用百分数表示。3.9光谱宽度spectralwidth基于不同的光源类型，光谱宽度有几种不同的定义:均方根谱宽(RMS)、-3dB谱宽(FWHM)和一20dB谱宽。3.9.1均方根谱宽rootmeansquarespectralwidth在标准工作条件下，光谱包络分布用高斯函数P(λ)来近似，若σr.m.s.为均方根谱宽值，则其值可从式。)得出。也s=j::(A-AomAWj:P(M……….......…(1)式中zA光源波长，单位为纳米(nm);A。一一光源中心波长，单位为纳米(nm)。3.9.2-3dB谱宽-3dBspectralwidth半高全宽(FWHM)谱宽在标准工作条件下，主纵模峰值波长的幅度下降一半处光谱线两点间的波长间隔。3.9.3-20dB谱宽-20dBspectralwidth在标准工作条件下，主纵模峰值波长的幅度下降20dB处光谱线两点间的波长间隔。2 Gß/T29230.1-20124组成与功能4.1组成波长转换器主要由主控模块、光收发合一模块(波长为1550nm、1310nm、850nm)、650nm塑料光纤收发模块、电源模块和指示模块等部分组成，如图1所示。1550nm/l310nm/850nm220V交流输入光收发合一模块650nm光收发合一模块圄1波长转换器的组成主控模块具有符合IEEE802.3u的全部物理层功能，包括物理编码子层等，实现不同波长光信号与650nm光信号的转换;电源模块用于为波长转换器提供电源;指示模块用于动态显示光收发器的工作状态。4.2功能波长转换器为塑料光纤系统的一个组成部件，塑料光纤系统组成如图2所示。以太网设备以太网交换机图2塑料光纤系统应用组成方框圄波长转换器应具备以下功能:即插即用;一一-符合IEEE802.3u100Base-Fx快速以太网标准;一一提供网络工作状态指示;一一支持光纤端口的热插拔功能。3 Gß/T29230.1-20125要求5.1工作环境条件波长转换器工作环境条件如下:一一温度:一100C~450C(室内型)，一200C~450C(室外型);一一相对湿度:~85%(+30oC时);一一大气压力:86kPa~106kPa。5.2工作电压工作电压分两挡:一一-48VDC系列:48V土4.8V;一一-220VAC系列:220V::f:::22V(50Hz)。5.3眼图模极波长转换器的眼图应符合图3所示，其参数值应符合表1的要求。l+y,Y20.5Y,。一Y.ox,X2Xsx,1图3模块眼圄表1眼图模板计算参数值Xl/X,0.15/0.85XZ/X30.35/0.65Yl/Y20.20/0.804 GB/T29230.1-20125.4光接口指标5.4.11550nm光接口指标波长转换器1550nm光接口的指标应符合表2的要求。表2波长转换器1550nm光接口指标参数符号单位最小典型最大平均发送光功率PodBm9。中心波长λnm143015501576接收灵敏度a5,ndBm-28过载光功率PMAXdBm。一3dB谱线宽度Aλ3nm2.5上升/下降时间(10%~90%)t,/t,ns3眼图见5.3模块眼图a接收灵敏度是在石英光纤的互联距离约15km的短程局间应用的条件下测试得出。5.4.21310nm光接口指标波长转换器1310nm光接口的指标应能符合表3的要求。表3波长转换器1310nm光接口指标参数符号单位最小典型最大平均发送光功率P。dBm一9。中心波长λn口1127013101330接收灵敏度a5,ndBm-23过载光功率PMAXdBm。一3dB谱线宽度Aλ3nm4上升/下降时间(10%~90%)t,/t,ns3眼图见5.3模块眼图a接收灵敏度是在石英光纤的互联距离不大于2km的短程局间应用的条件下测试得出。5.4.3850nm光接口指标波长转换器850nm光接口的指标应能符合表4的要求。5 GB/T29230.1-2012表4波长转换器850nm光接口指标参数符号单位最小典型最大平均发送光功率P。dBm-9。中心波长λn口1770850860接收灵敏度a5,ndBm-17过载光功率PMAXdBm。一3dB谱线宽度Aλ3n口11上升/下降时间(10%-90%)t,/tfns3眼图见5.3模块眼图a接收灵敏度是在石英光纤的互联距离不大于2km的短程局间应用的条件下测试得出。5.4.4650nm光接口指标波长转换器650nm光接口的指标应能符合表5的要求。表5波长转换器650nm光接口指标参数符号单位最小典型最大平均发送光功率P。dBm-9。中心波长λn口1640650670接收灵敏度S阻dBm一26一21过载光功率PMAXdBm。上升/下降时间(10%-90%)t,/tfns3H良图见5.3模块眼图5.5性能特性5.5.1吞吐量在测试速率为端口速率的100%时，各类帧的吞吐量应符合表6规定。表6吞吐量的要求帧长吞吐量Byte100%641001281002561005121001024100128010015181006 Gß/T29230.1-20125.5.2丢帧率波长转换器在不同速率和帧长度下的丢帧率应符合表7要求。表7帧丢失率的要求帧长测试速率平均丢帧率Byte%%64100。128100。256100。512100。1024100。1280100。1518100。5.5.3时延波长转换器时延应符合表8要求。表8时延的要求帧长测试速率存储转发平均时延Byte%μs(100扣1-100M)64100<20.0128100<30.0256100<40.0512100主三60.01024100主三100.01280100主三130.01518100<150.05.6环保符合性波长转换器的组成单元分类应符合SJfT11363-2006中表1的要求，有毒有害物质的含量应符合SJfT11363-2006中表2要求。6测试方法6.1测试环境的要求波长转换器的参数测试应在以下标准大气条件下进行:一一一环境温度:15.C~35.C;相对湿度:45%~75%;7 GB/T29230.1-2012一一一大气压力:86kPa~106kPa。若不能在上面大气压条件下测试，应在测试报告上说明。6.2外观与结构检查6.2.1用目视方法检查外观。经涂覆处理的金属结构件，其表面涂层附着力应牢固，不应有起皮、掉漆等缺陷;元挂流、划痕、露底、气泡及发白等现象。6.2.2用装配工具检查紧固件，触摸可操作部位。结构应牢固，箱体及内部部件装配结束后，结构件不扭曲。紧固件连接应牢固、可靠、无松动。6.3光接口指标测试6.3.1平均发送光功率6.3.1.1测试配置主要测试仪表:光功率计、信号源。测试配置如图4所示。信号源被测设备光功率计图4平均发送光功率测试配置6.3.1.2测试方法测试步骤如下:a)按图4所示连接;b)信号源按被测设备的光接口要求发送满负荷数据流;c)用光功率计测试光接口的平均发送光功率。6.3.2中心波长6.3.2.1测试配置主要测试仪表z光谱分析仪。测试配置如图5所示。被测设备光谱分析仪圄5中心波长测试配置6.3.2.2测试方法测试步骤如下za)按图5所示连接pb)用光谱仪读出发送光中心波长。8 GB/T29230.1-20126.3.3接收灵敏度6.3.3.1测试配置主要测试仪表:以太网性能分析仪、光衰减器、光功率计。测试配置如图6所示。与被测设备匹配被测设备的波长转换器以太网性能分析仪图6光接收灵敏度测试配置6.3.3.2测试方法测试步骤如下ta)按图6所示连接;b)配置被测设备和与被测设备的波长转换器正常传送业务;c)设置帧长为1518Byte，在满负荷数据流量下，逐渐增加光可变衰减器的衰减量，使被测设备的接收光功率逐渐减小，直到元帧丢失的临界状态，观察时间120S;d)断开与被测设备光接收端连接的光纤活动连接器，接人光功率计(虚线)，从光功率计读出的光功率即为光接收灵敏度。注z若设备支持全双工，在全双工状态下测试即可F若设备只支持半双工，即在半双工状态下测试。6.3.4过载光功率6.3.4.1测试配置测试仪表及配置如图6所示。6.3.4.2测试方法测试步骤如下:a)按图6所示连接Fb)配置被测设备和与被测设备的波长转换器正常传送业务;c)满负荷数据流量下，逐渐减小光可变衰减器的衰减量，使被测设备的接收光功率逐渐增大，直到无帧丢失的临界状态，观察时间120S;d)断开与被测设备光接收端连接的光纤活动连接器，接人光功率计(虚线)，从光功率计读出的光功率即为过载光功率。注:若设备支持全双工，在全双工状态下测试即可z若设备只支持半双工，即在半双工状态下测试。9 GB/T29230.1-20126.3.5光谱宽度按YD/T1141-2007中5.1的规定进行测试。6.3.6上升/下降时间测试6.3.6.1测试配置主要测试仪表:信号源、示波器。测试配置如图7所示。信号源被测设备示波器圄7上升/下降时间测试配置6.3.6.2测试方法测试步骤如下za)按图7所示连接;b)将信号源按被测设备的光接口要求发送满负荷数据流;c)将被测信号送入示波器，调整示波器，待波形稳定后调出155bit/s以太网眼图模板，通过调整与对准(需加OC-3滤波);d)在示波器上观察到正确信号波形后，对示波器进行上升/下降时间设置，记录示波器上面上升/下降过程10%~90%之间的时间段值。6.3.7光接口眼图6.3.7.1测试配置测试配置如图7所示。6.3.7.2测试方法测试步骤如下za)按图7所示连接;b)将信号源按被测设备的光接口要求发送满负荷数据流;c)将被测信号送入示波器，调整示波器，待波形稳定后调出155bit/s以太网眼图模板，通过调整与对准(需加OC-3滤波);d)观察波形是否符合图3和表106.4性能测试6.4.1吞吐量6.4.1.1测试配置测试配置如图7所示。10 GB/T29230.1-20126.4.1.2测试方法测试步骤如下za)按图7所示连接;b)配置被测设备和与被测设备匹配的波长转换器正常传送业务;c)对以太网性能分析仪进行吞吐量测试设置，允许的丢帧率设置为0%，测试采用7个典型帧长字节64、128、256、512、1024、1280、1518;d)测试时间设置为120s，执行吞吐量测试。6.4.2丢帧率6.4.2.1测试配置测试配置如图7所示。6.4.2.2测试方法测试步骤如下za)按图7所示连接;b)配置被测设备和与被测设备匹配的波长转换器正常传送业务;c)对以太网性能分析仪进行丢帧率测试设置，测试采用7个典型帧长字节64、128、256、512、1024、1280、1518;d)测试流量设置以吞吐量为起点，10%为增长步长直至100%流量Fe)测试时间设置为120s，测出各种帧长在不同流量下的丢帧率。6.4.3时延6.4.3.1测试配置测试配置如图7所示。6.4.3.2测试方法测试步骤如下za)按图7所示连接;b)配置被测设备和与被测设备匹配的波长转换器正常传送业务;c)对以太网性能分析仪进行时延测试设置，测试流量设置为吞吐量，测试采用7个典型帧长宇节64、128、256、512、1024、1280、1518;d)测试时间设置为120s，测出各种帧长的帧转发时延。6.5电源适应性试验6.5.1测试配置主要测试仪表z以太网性能分析仪、可调交流电源。测试配置如图8所示。11 GB/T29230.1-2012与被测设备匹配的波长转换器图8电源适应性测试配置6.5.2测试方法测试步骤如下:a)按图8所示连接，被测设备通过可调交流电源供电;b)配置被测设备正常传送业务;c)调节可调交流电源198VAC~242VAC，被测试设备应能正常传送业务。7可靠性试验7.1高温试验按GB/T2423.2一2008中试验Bb方法进行试验，把设备放入精度为土2oC的高低温恒温箱内，并使设备通电，直至最高温度45oC，保持恒温2h。在此条件下，其技术指标应符合5.4的要求。7.2低温试验按GB/T2423.1-2008中试验Ab方法进行试验，把设备放入精度为士20C的高低温恒温箱内，并使设备通电，直至最低温度10oC，保持恒温2h。在此条件下，其技术指标应符合5.4的要求。7.3湿热试验按GB/T2423.3-2006中试验方法进行试验，把设备放入温度精度为士2oC，湿度精度为士2%(相对湿度)的恒温恒湿箱内，并使设备通电，直至温度为30oC，相对湿度为85%，持续时间48h。在此条件下，其技术指标应符合5.4的要求。8检验规则8.1检验分类产品检验分出厂检验和型式检验。8.2出厂检验8.2.1产品进行100%检验，发现不合格产品可在返修后重新进行交收检验。交收检验不合格的产品不得出厂，出厂产品应附有合格证。8.2.2交收检验的项目按本部分6.3、6.4规定进行。 GB/T29230.1-20128.3型式检验8.3.1检验样品应从合格的产品中随机抽取，按GB/T2829-2002中一次抽样方案进行，样本量为2，判别水平RQL二80，Ac=1，Re=2CRQL为不合格质量水平，Ac为接收数，Re为拒收数)。如遇下列情况之一时，应进行型式检验:→一新产品定型或老产品转产时;一一正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时;产品长期停产12个月后，恢复生产时;出厂检验结果与鉴定时的型式检验有较大差别时;一→正常生产24个月后;一一国家质量监督机构提出进行型式检验要求时。8.3.2型式检验前，按第6章规定，对样品的光接口指标和性能指标进行测试，测试结果符合第5章相关要求，并记录测试结果。然后按第7章要求进行可靠性试验。9标志、包装、运输、贮存9.1标志产品上应标明下列内容za)产品型号;b)产品名称50制造日期;d)制造厂名;e)环保标识:污染控制标志应按SJ/T11364-2006中第5章规定，在包装盒和产品上印有电子信息产品污染控制标志。9.2包装产品包装应满足如下基本要求:a)包装应符合GB/T3873-1983的规定;b)产品装箱时应附有产品使用说明书、产品合格证、装箱单:c)应在包装箱上标明符合GB/T191-2008标志规定的"小心轻放M请勿倒置川向上""防潮"等标志。9.3运输包装好的产品应能适应常规运输工具运输，应避免雨雪淋袭及剧烈碰撞。9.4贮存9.4.1产品应贮存在温度一50oC~+65"C，相对湿度不大于90%，周围环境不含腐蚀性气体的干燥、通风的库房内。9.4.2产品储存期超过6个月以上，应开箱通电作必要检查，通电时间不得少于24h。13'
