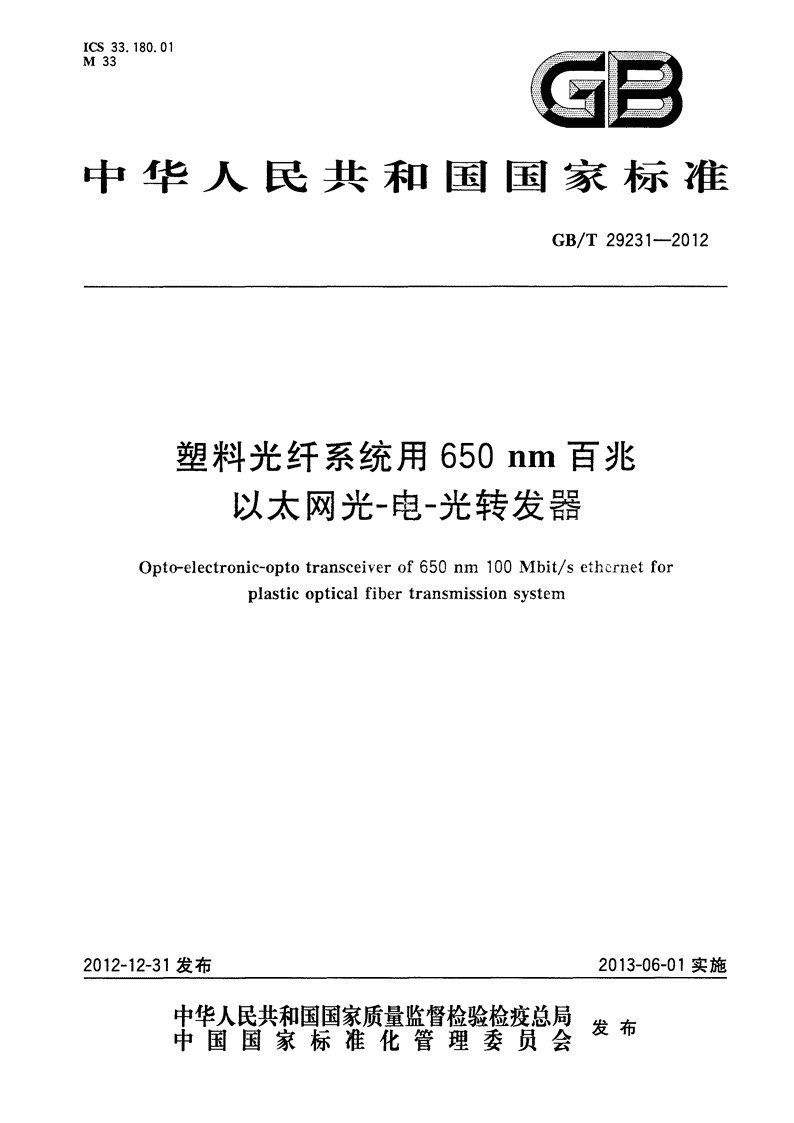

'ICS33.180.01岛I33道国中华人民./、、11:和国国家标准Gß/T29231--2012塑料光纤系统用650nm百兆以太网光-电-光转发器Opto-electronic-optotransceiverof650nm100l""lbit/sethcrnetforplasticopticalfibertransmissionsystem2012-12-31发布2013-06-01实施中华人民共和国国家质量监督检验检茂总局发布中国国家标准化管理委员会 Gß/T29231-2012前言本标准按照GB/T1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中华人民共和国工业和信息化部提出。本标准由中国通信标准化协会归口。本标准起草单位:西安飞讯光电有限公司、扬州华裕光伏材料有限公司、扬州职业大学、中国科学院西安光学精密机械研究所、工业和信息化部有线通信产品质量监督检验中心。本标准主要起草人:缪德俊、彭新玲、缪立山、徐蓉艳、赵卫、谢小平、甘露、肖势jIl。I Gß/T29231-2012塑料光纤系统用650nm百兆以太网光-电-光转发器1范围本标准规定了塑料光纤系统用650nm百兆以太网光-电-光转发器的术语和定义、组成与功能、要求和测试方法、可靠性试验、检验规则及标志、包装、运输及贮存。本标准适用于塑料光纤系统用650nm百兆以太网光-电-光转发器，以下简称"650nm光-电-光转发器"。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T191~2008包装储运图示标志GB/T2423.1•2008电工电子产品环境试验第2部分:试验方法试验A:低温GB/T2423.2~2008电工电子产品环境试验第2部分:试验方法试验B.高温GB/T2423.3~2006电工电子产品环境试验第2部分:试验方法试验Cab:恒定湿热试验GB/T2829~2002周期检验计数抽样程序及表(适用于对过程稳定性的检验)GB/T3873一1983通信设备产品包装通用技术条件SJ/T11363~2006电子信息产品中有毒有害物质的限量要求臼/T11364~2006电子信息产品污染控制标识要求3术语和定义下列术语和定义适用于本文件。3.1平均发送光功率meanlaunchedpower全调制条件下，光发送器在参考点(S点)捐合进光纤的光以太网信号的平均光功率。3.2中心波长centralwavelength在发射光谱中，最高强度(或幅宽)的50%处两点的中心所对应的波长。3.3接收灵敏度receviersensitivity在100Mbit/s速率以太网工作条件下，650nm光-电-光转发器丢帧率为零时，在光接收侧参考点(S点)所测得的最小平均接收光功率。3.4过载光功率overload在100Mbit/s速率以太网工作条件下，650nm光-电-光转发器丢帧率为零时，在光接收侧参考点(S点)所测得的最大平均接收光功率。 Gß/T29231一20123.5时延latency对于存储转发设备，是从输人帧的最后一个比特到达输入端口开始，至在输出端口上看到输出帧的第一个比特为止的时间间隔。对于比特转发设备，是从输入帧的第一个比特到达输入端口开始，至在输出端口上看到输出帧的第一个比特为止的时间间隔。3.6吞吐量throughput650nm光-电-光转发器在不丢帧情况下所能达到的最大传输速率。3.7丢帧率framelossrate650nm光-电-光转发器在单向传输数据帧时，所丢失帧数量占所发送帧数量的比率，通常用百分数表示。4组成与功能4.1组成650且已光-宅-光转发苦主要古两个光收支合一读块和电源模块等部分组成，如医1.0千五:。光收发合一摸块1光收发合一摸块2220V交流输入电源模块圄1650nm光-电-光转发器的组成光收发合一模块是同时具有光发送功能和光接收功能的光模块，包含光发送部分和光接收部分;电源模块是用于为650nm光-电-光转发器提供电源造配。4.2功能650nm光-电-光转发器为塑料光纤系统中的一个组成部件，塑料光纤系统组成方框图如图2所示(波长转发器是将1550nm/1310nm/850nm石英光纤光信号转变为650nm的塑料光纤的光信号)。2 Gß/T29231--2012以太网设备以太网交换机圄2塑料光纤系统应用组成方框图650nm光-电-光转发器的功能是对塑料光纤中传送的650nm光信号进行中继。5要求5.1工作环境条件650nm光-电-光转发器的工作环境条件如下:一一一温度:一10"C~十45"C(室内型)，一20"C~十4)"C(室外型);一一相对湿度:~85%(十30"C时);一一大气压力:86kPa~106kPa。5.2工作电压650nm光电-光转发器的工作电压分两档:一一-48VDC系列:48V士4.8V;一一220VAC系列:220V士22V(50Hz)。5.3眼图模板650nm光-电-光转发器的眼图应符合图3所示，其参数值应符合表1的要求。1+y,Yl。oX1"x3X.1圄3模块眼图3 GB/T29231--2012表1眼固模板计算参数值xllx,0.15/0.85x21x30.35/0.65Yl1Y20.2010.805.4光接口指标650nm光-电-光转发器光接口(支持100Mhit/s以太网光接口)技术指标的要求见表2。表2光接口参数参数符号单位最小典型最大平均发送光功率P。dBm-9。中心波长Anm640650670接收灵敏度SendBm-26-21过载光功率P"AXd5r丁1。时町|t,/tins3(1G%~90%)_.、;;"j:飞:参见5.3摸块眼吕V.二性能特性5.5.1吞吐量在测试速率为端口速率的100%时，各类帧的吞吐量应符合表3规定。表3吞吐量的要求帧长吞吐量Byte100%641001281002561005121001024100128010015181005.5.2丢帧率650nm光-电-光转发器在不同速率和帧长度下的丢帧率应符合表4要求。4 Gß/T29231-2012表4帧丢失率的要求帧长测试速率平均丢帧率Byte%%64100。128100。256100。512100。1024100。1280100。1518100。5.5.3时延6S0nm光-电-光转发器时廷应符合表5要求。三;二~~~廷的芸求收长出试这卒|存偿献时廷(川Byte%μ564100主二20.0128100~30.0256100运二40.0512100主三60.01024100~100.01280100~130.01518100主二150.05.6环保符合性650nm光-电-光转发器的组成单元分类应符合SJfT11363-2006中表1的要求，有毒有害物质的含量应符合SJ/T11363-2006中表2要求。6测试方法6.1测试环境的要求650nm光-电-光转发器的参数测试应在以下标准大气条件下进行:一一环境温度:15.C~35.C;相对湿度:45%~75%;一一一大气压力:86kPa~106kPa.若不能在上面大气压条件下测试，应在测试报告上说明。5 GB/T29231-20126.2外观与结构检查6.2.1用目视方法检查外观。经涂覆处理的金属结构件，其表面涂层附着力应牢固，不应有起皮，掉漆等缺陷。其外观色泽应均匀、光滑平整、漆膜附着牢固，并没有挂流、划痕、露底、气泡及发白等现象。6.2.2用装配工具检查紧固件，触摸可操作部位。结构应牢固，箱体及内部部件装配结束后，结构件不扭曲。装配具有一致性和互换性。紧固件连接应牢固、可靠、元松动。6.3光接口指标测试6.3.1平均发送光功率6.3.1.1测试配置主要测试仪表:光功率计、信号源。测试配置如图4所示。信号源被测设备光功率计图4平均发送光功率测试自己置6.3.1.2ili!ll试方法测试步骤如下:a)按图4所示连接;b)信号源按被测设备的光接口要求发送满负荷数据流;c)用光功率计测试光接口的平均发送光功率。6.3.2中心波长6.3.2.1测试配置主要测试仪表:光谱分析仪。测试配置如图5所示。被测设备光谱分析仪固5中心波长测试配置6.3.2.2测试方法测试步骤如下:a)按图5所示连接;b)用光谱仪读出发送光中心波长。6 Gß/T29231一20126.3.3接收灵敏度6.3.3.1测试配置主要测试仪表:以太网性能分析仪、光衰减器、光功率计。测试配置如图6所示。ii@川与被测设备匹配与被测设备匹配的波长转换器的波长转换器以太网在能分析仪臣6先接收灵在度24试E己宣6.3.3.2刮过方法测试步骤如下za)按图6所示连接;的配置被测设备和与被测设备的波长转换器(将石英光纤的1550nm/1310nm/850nm的光信号转换为650nm塑料光纤的光信号)正常传送业务;c)设置帧长为1518Byte，在满负荷数据流量下，逐渐增加光可变衰减器的衰减量，使被测设备的接收光功率逐渐减小，直到元帧丢失的临界状态，观察时间120的d)断开与被测设备光接收端连接的光纤活动连接器，接入光功率计(虚线)，从光功率计读出的光功率即为光接收灵敏度。注:若设备支持全双工，在全双工状态下测试即可;若设备只支持半双工，即在半双工状态下测试。6.3.4过载光功率6.3.4.1测试配置测试配置如图6所示。6.3.4.2测试方法测试步骤如下:a)按图6所示连接;b)配置被测设备和与被测设备的波长转换器(将石英光纤的1550nm/1310nm/850nm的光信号转换为650nm塑料光纤的光信号)正常传送业务;c)满负荷数据流量下，逐渐减小光可变衰减器的衰减量，使被测设备的接收光功率逐渐增大，直到元帧丢失的临界状态，观察时间120S;7 GB/T29231-2012d)断开与被测设备光接收端连接的光纤活动连接器，接人光功率计(虚线)，从光功率计读出的光功率即为过载光功率。注:若设备支持全双工，在全双工状态下测试即可;若设备只支持半双工，即在半双工状态下测试。6.3.5上升/下降时间测试6.3.5.1测试配置主要测试仪表:信号源、示波器。测试配置如图7所示。信号源被测设备示波器图7上升/下降时间测试配置6.3.5.2测试方法测试步骤如下:a)按图7所示连接;b)将信号源按被测设备的光接口要求发送满负荷数据注:c)将被测信号送人示波器，调整示波器，待波形稳定后词出155Mb:t/s以太网眼图模板，骂过话整与对准(需加OC-3滤波);d)在示波器上观察到正确信号波形后，对示波器进行上升/下降时间设置，记录示波器之百上升/下降过程10%~90%之间的时间段值。6.3.6光接口眼图6.3.6.1测试配置测试配置如图7所示。6.3.6.2测试方法测试步骤如下za)按图7所示连接;b)将信号源按被测设备的光接口要求发送满负荷数据流;c)将被测信号送入示波器，调整示波器，待波形稳定后调出155Mbit/s以太网眼图模板，通过调整与对准(需加OC-3滤波);d)观察波形是否符合图3和表106.4性能测试6.4.1吞吐量6.4.1.1测试配置测试配置如图6所示。8 GB/T29231-20126.4.1.2测试方法测试步骤如下za)按图6所示连接;b)配置被测设备和与被测设备匹配的波长转换器正常传送业务;c)对以太网性能分析仪进行吞吐量测试设置，允许的丢帧率设置为0%，测试采用7个典型帧长字节64、128、256、512、1024、1280、1518;d)测试时间设置为120s，执行吞吐量测试。6.4.2丢帧率6.4.2.1测试配置测试配置如图6所示。6.4.2.2测试方法测试步骤如下:2.)~tB6所示迄接:t.)配置放剖设备和与技艺J云备匹配的?反长转换器正常"f寻送止;二.;cJX-j"~/;太阿拉能分r仅是二行丢收率测试设置，测试采足7个兵~1栋长字节EJo、128、256、512、102-10、1280、1518;出测试流量设置以吞吐量为远点，10%为增长步长直至100%流量:e~测试时间设置为1205，[1:"1出各种帧长在不同流量下的丢出率。6.~.3时廷6.4.3.1测试配置测试配置如图6所示。6.4.3.2测试方法测试步骤如下:a)按图6所示连接;b)配置被测设备和与被测设备匹配的波长转换器正常传送业务;c)对以太网性能分析仪进行时延测试设置，测试流量设置为吞吐量，测试采用7个典型帧长字节64、128、256、512、1024、1280、1518;d)测试时间设置为120s，测出各种帧长的帧转发时延。6.5电源适应性测试6.5.1测试配置主要测试仪表z以太网性能分析仪、可调交流电源。测试配置如图8所示。9 GB/T29231--2012与被测设备匹配与被测设备匹配的波长转换器的波长转换器以太网性能分析仪圄8电源适应性测试配置6.5.2测试方法测试步骤如下:a)按图8所示连接，被测设备通过可调交流电源供电;b)配置被测设备正常传送业务;c)调节可调交流电源198VAC~242VAC，被测试设备应能正常传送业务。7可靠性试验7.1高温试验按GBjT2423.2-2008中试验Bb方法进行试验，把设备放入精度为::1:::2"c的高低温恒温箱内，并使设备通电，直至最高温度45"C，保持恒温2h，在此条件下，其技术指标应符合表2要求。7.2低温试验按GBjT2423.1-2008中试验Ab方法进行试验，把设备放入精度为士2"C的高低温恒温箱内，并使设备通电，直至最低温度-10"C，保持恒温2h。在此条件下，其技术指标应符合表2要求。7.3湿热试验按GBjT2423.3-2006中试验方法进行试验，把设备放入温度精度为士2"C，湿度精度为士2%(相对湿度)的恒温恒湿箱内，并使设备通电，直至温度为30"C，相对湿度为85%，持续时间48h。在此条件下，其技术指标应符合表2要求。8检验规则8.1检验分类产品检验分出厂检验和型式检验。8.2出厂检验8.2.1对出厂产品进行100%检验，发现不合格产品，由制造单位返修。返修后的产品应重新进行交收检验。出厂检验不合格的产品不得出厂，出厂产品应附有合格证。8.2.2出厂检验的项目按本标准5.3、5.4、5.5规定进行。 GB/T29231一20128.3型式检验8.3.1检验样品应从合格的产品中随机抽取，按GB/T2829一2002中一次抽样方案进行，样本量为2，判别水平RQL=80，Ac=1，Re=2(RQL为不合格质量水平，Ac为接收数，Re为拒收数)。如遇下列情况之一时，应进行型式检验:新产品定型或老产品转产时;一一正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时;产品长期停产12个月后，恢复生产时;一一出厂检验结果与鉴定时的型式检验有较大差别时;一一正常生产24个月后;一一国家质量监督机构提出进行型式检验要求时。8.3.2型式检验前，按第6章规定，对样品的光接口指标和性能指标进行测试，测试结果符合第5章相关要求，并记录测试结果。生产后按第7章要求进行可靠性试验。9标志、包装、运输、贮存9.1标志产品上应标明下列内容zL产品型号;b)产品名称;c)制造日期;d)制造厂名;e)环保标识:污染控制标志应按SJfT11364-2006中第5章规定，在包装盒和产品上打印上电子信息产品污染控制标志。9.2包装产品包装应满足如下基本要求:a)包装应符合GB/T3873一1983的规定;b)产品装箱时应附有产品使用说明书、产品合格证、装箱单;c)应在包装箱上标明符合GBfT191-2008标志规定的"小心轻放"、"请勿倒置飞"向上"、"防潮"等标志。9.3运输包装好的产品应能适应常规运输工具运输，应避免雨雪淋袭及剧烈碰撞。9.4贮存9.4.1产品应贮存在温度-50.C~+65.C，相对湿度不大于90%，周围环境不含腐蚀性气体的干燥、通风的库房内。9.4.2产品储存期超过6个月以上，应开箱通电，通电时间不得少于24h。'
