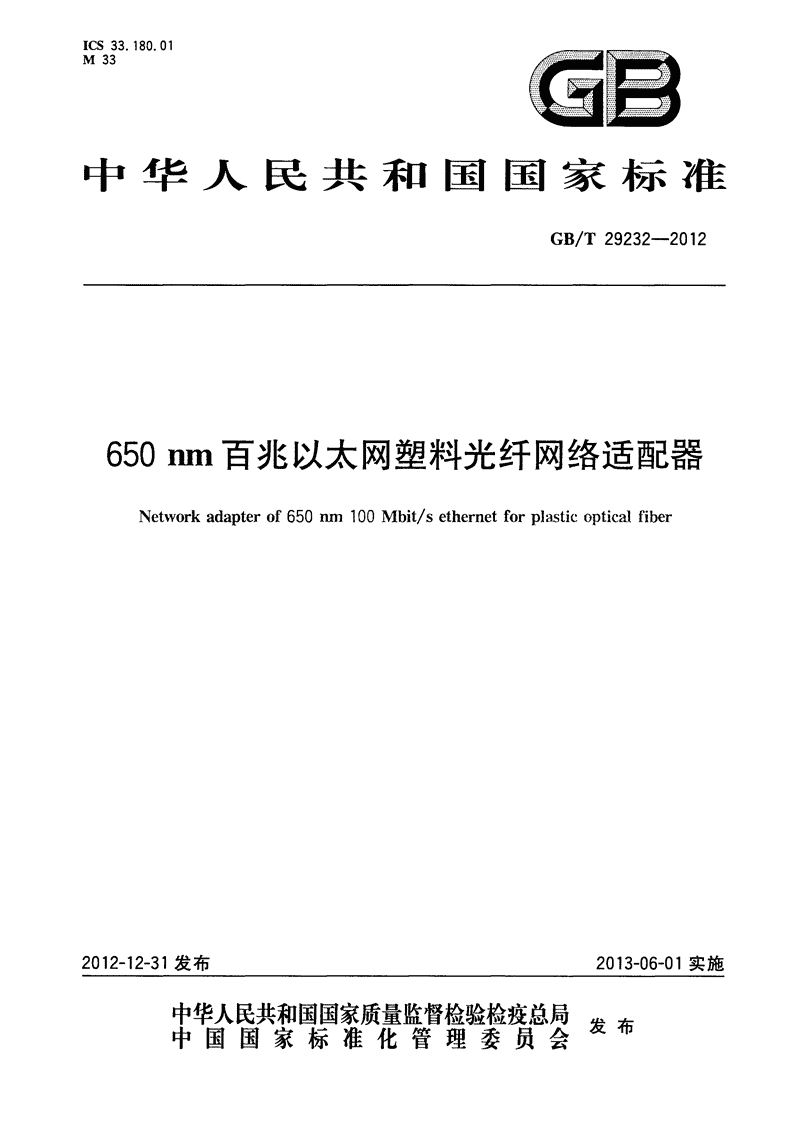

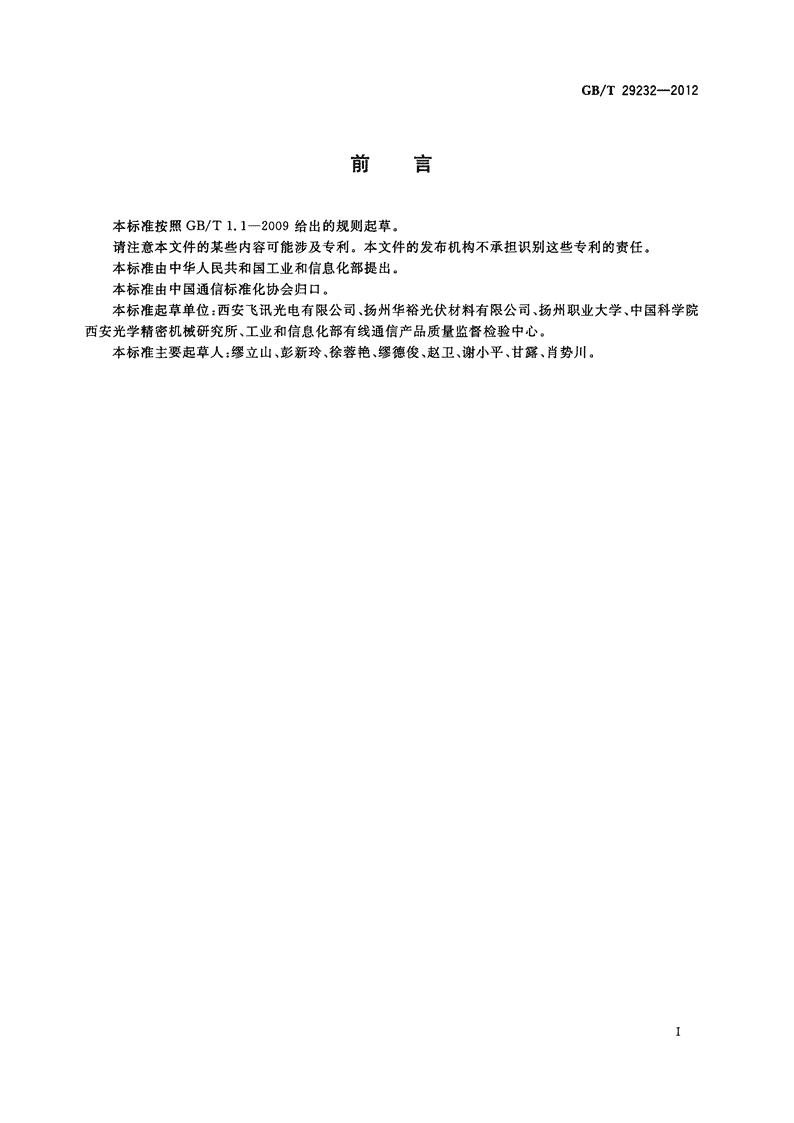

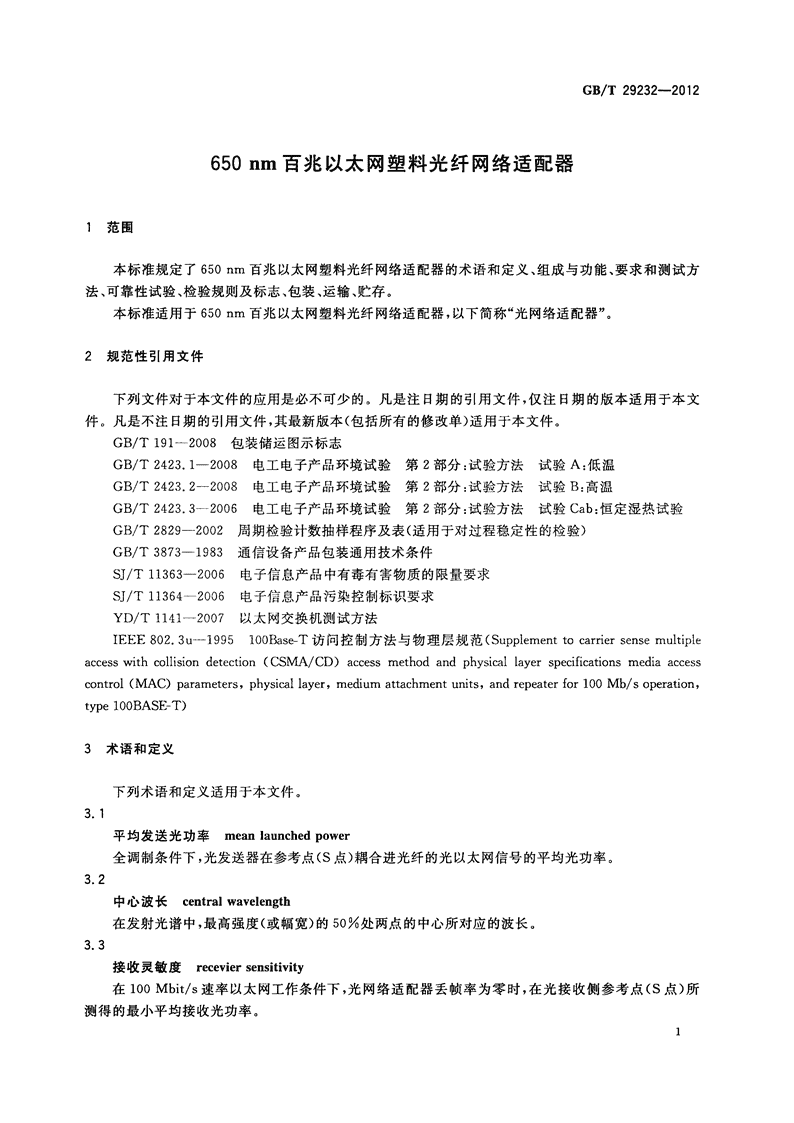

'ICS33.180.01岛"133遥望中华人民共和国国家标准GB/T29232--2012650nm百兆以太网塑料光纤网络适配器Networkadapterof650nm100Mbit/sethernetforplasticopticalfiber2012-12-31发布2013-06-01实施中华人民共和国国家质量监督检验检疫总局发布中国国家标准化管理委员会 GB/T29232一2012前言本标准按照GB/T1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中华人民共和国工业和信息化部提出。本标准由中国通信标准化协会归口。本标准起草单位z西安飞讯光电有限公司、扬州华裕光伏材料有限公司、扬州职业大学、中国科学院西安光学精密机械研究所、工业和信息化部有线通信产品质量监督检验中心。本标准主要起草人:缪立山、彭新玲、徐蓉艳、缪德俊、赵卫、谢小平、甘露、肖势)11。I GB/T29232一2012650nm百兆以太网塑料光纤网络适配器1范围本标准规定了650nm百兆以太网塑料光纤网络适配器的术语和定义、组成与功能、要求和测试方法、可靠性试验、检验规则及标志、包装、运输、贮存。本标准适用于650nm百兆以太网塑料光纤网络适配器，以下简称"光网络适配器"。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T191一2008包装储运图示标志GB/T2423.1-2008电工电子产品环境试验第2部分:试验方法试验儿低温GB/T2423.2-2008电工电子产品环境试验第2部分:试验方法试验B:高温GB/T2423.3-~2006电工电子产品环境试验第2部分:试验方法试验Cab:恒定湿热试验GB/T2829-2002周期检验计数抽样程序及表(适用于对过程稳定性的检验)GB/T3873一1983通信设备产品包装通用技术条件SJ/T11363-2006电子信息产品中有毒有害物质的限量要求SJ/T11364一2006电子信息产品污染控制标识要求YD/T1141-2007以太网交换机测试方法IEEE802.3u-1995100Base--T访问控制方法与物理层规范(Supplementtocarriersensemultipleaccesswithcollisiondetection(CS如1A/CD)accessmethodandphysicallayerspecificationsmediaaccesscontrol(MAC)parameters,physicallayer,mediumattachmentunits,andrepeaterfor100Mb/soperation,type100BASE-T)3术语和定义下列术语和定义适用于本文件。3.1平均发送光功率meanlaunchedpower全调制条件下，光发送器在参考点(S点)搞合进光纤的光以太网信号的平均光功率。3.2中心波长centralwavelength在发射光谱中，最高强度(或幅宽)的50%处两点的中心所对应的波长。3.3接收灵敏度receviersensitivity在100Mbit/s速率以太网工作条件下，光网络适配器丢帧率为零时，在光接收侧参考点(S点)所测得的最小平均接收光功率。1 Gß/T29232-20123.4过载光功率overload在100Mbit/s速率以太网工作条件下，光网络适配器丢帧率为零时，在光接收侧参考点。点)所测得的最大平均接收光功率。3.5时延latency对于存储转发设备:从输入帧的最后一个比特到达输入端口开始，至在输出端口上看到输出帧的第一个比特为止的时间间隔。对于比特转发设备:从输人帧的第一个比特到达输入端口开始，至在输出端口上看到输出帧的第一个比特为止的时间间隔。3.6吞吐量throughput光网络适配器在不丢帧情况下所能达到的最大传输速率。3.7丢帧率frame1088rate光网络适配器在单向传输数据帧时，所丢失帧数量占所发送帧数量的比率，通常用百分数表示。4缩暗语下列缩略语适用于本文件。LED:发光二极管CLightEmittingDiode)MAC:介质访问控制CMediaAccessControl)POF:塑料光纤CPolymerOpticalFibe)PCI:外设部件互连标准CPeripheralComponentInterconnect)1/0:输入输出端口(lnput/Output)IRQ:中断请求(lnterruptRequ巳st)5组成和功能5.1组成光网络适配器主要由PC1总线(或USB接口)、收发逻辑模块、访问配置控制器模块和光收发合一模块等部分组成，如图1所示。光接口传输介质为塑料光纤。图1光网络适配器的组成PC1总线宽度为32位;访问配置控制器模块用于MAC地址接收，数据信号的识别及输出;光收发合一模块用于光信号的输入/输出通道，实现光信号的收发交换。5.2功能光网络适配器主要完成以太网交换机的光接口和计算机及以太网网络设备之间的适配功能。光网络适配器应包括但不限于以下功能z一一支持即插即用;2 GB/T29232-2012一一一符合PCI接口或USB2.0接口;一-PCI总线宽度为32位;一一符合IEEE802.3u100Base-Fx快速以太网标准;一一提供网络工作时数据传输状态的双LED指示;一一数据传输速度为100Mbit/s;一一支持650nm光纤端口的线缆热插拔功能。6要求6.1工作环境条件光网络适配器工作环境条件如下:一一温度:一10.C~45.C;一一相对湿度:~85%(+30.C时);一一大气压力:86kPa~106kPa。6.2眼固模极光网络适配器的眼图应符合图2所示，其参数值应符合表1的要求。l+YlY2o.5Yl。一YloX1.t2X3x.1图2模块眼图表1眼图模板计算参数值nu唱俨/""nuOEu4-D只Xl/X,··.•.u------Aqa-quJ/AU-nuFRU-AUUhX2/X3·u-n-nu---,•。nu,，/只•"UYl/Y23 Gß/T29232一20126.3光接口指标光网络适配器的光接口指标应符合表2的要求。表2光接口指标参数符号单位最小典型最大平均发送光功率PodBm-9。中心波长λnm640650670接收灵敏度S皿dBm一26一21过载光功率PMAXdBm。上升/下降时间t,/tfns3(10%-90%)眼图见6.2摸块眼图6.4性能特性6.4.1基本要求光网络适配器的性能要求应符合表3的要求。表3技术性能要求项目名称要求网络标准符合IEEE802.3u100Base-Fx快速以太网标准计算机接口32位PIC2.1总线(BusMaster)(或USB接口)传输介质接口POF双芯光接口网线类型650nm双芯塑料光纤传输速率100如1bit/sI/O，IRQ地址由即插ep用系统自动分配6.4.2吞吐量光网络适配器在测试速率为端口速率的100%时，各类帧的吞吐量应符合表4规定。表4吞吐量的要求帧长吞吐量Byte100%641001281002561005121004 GB/T29232-2012表4(续)帧长吞吐量Byte100%1024100128010015181006.4.3丢帧率光网络适配器在不同速率和帧长度下的丢帧率应符合表5要求。表5丢帧率的要求帧长测试速率平均丢帧率Byte%%64100。128100。256100。512100。1024100。1280100。1518100。6.4.4时延光网络适配器时延应符合表6要求。表6时延的要求帧长测试速率存储转发平均时延(100M-100M)Byte%μs64100主二20.0128100主三30.0256100主三40.0512100~60.01024100~100.01280100~130.01518100主运150.06.5环保符合性光网络适配器的组成单元分类应符合SJ/T11363-2006中表1的要求，有毒有害物质的含量应符 Gß/T29232--2012合SJfT11363-2006中表2要求。7测试方法7.1测试环境的要求光网络适配器的参数测试应在以下标准大气条件下进行:一一一环境温度:15.C-35.C;一一相对湿度:45%-75%;大气压力:86kPa-106kPa。若不能在上面大气压条件下测试，应在测试报告上说明。7.2外观与结构检查7.2.1用目视方法检查外观。其外观色泽应均匀、光滑平整、漆膜附着牢固，并没有挂流、划痕、露底、气泡及发白等现象。7.2.2用装配工具检查紧固件，触摸可操作部位。紧固件连接应牢固、可靠、元松动。7.3光接口指标测试7.3.1平均发送光功率7.3.1.1测试配置主要测试仪表:光功率计、信号源。测试配置如图3所示。图3平均发送光功率测试配置7.3.1.2测试方法测试步骤如下:a)按图3所示连接;b)信号源按被测适配器的光接口要求发送满负荷数据流;c)用光功率计测试光接口的平均发送光功率。7.3.2中心波长7.3.2.1测试配置主要测试仪表:光谱分析仪。测试配置如图4所示。图4中心波长测试配置6 Gß/T29232-20127.3.2.2测试方法测试步骤如下za)按图4所示连接;b)用光谱仪读出发送光中心波长。7.3.3接收灵敏度7.3.3.1测试配置主要测试仪表:以太网性能分析仪、光衰减器、光功率计。测试配置如图5所示。包ti产⑦!塑料光纤5圄5光接收灵敏度测试配置7.3.3.2测试方法测试步骤如下za)按图5所示连接;b)配置被测适配器和与被测适配器的波长转换器(将石英光纤的1550nm/1310nm/850nm的光信号转换为650nm塑料光纤的光信号)正常传送业务;c)设置帧长为1518Byte，在满负荷数据流量下，逐渐增加光可变衰减器的衰减量，使被测适配器的接收光功率逐渐减小，直到元帧丢失的临界状态，观察时间120S;d)断开与被测适配器光接收端连接的光纤活动连接器，接入光功率计(虚线)，从光功率计读出的光功率即为光接收灵敏度。注:若设备支持全双工，在全双工状态下测即可;若设备只支持半双工，即在半双工状态下测试。7.3.4过载光功率7.3.4.1测试配置测试配置如图5所示7.3.4.2测试方法测试步骤如下za)按图5所示连接;7 GB/T29232--2012b)配置被测适配器和与被测适配器的波长转换器(将石英光纤的1550nm/1310nm/850nm的光信号转换为650nm塑料光纤的光信号〉正常传送业务;c)满负荷数据流量下，逐渐减小光可变衰减器的衰减量，使被测适配器的接收光功率逐渐增大，直到无帧丢失的临界状态，观察时间120S;d)断开与被测适配器光接收端连接的光纤活动连接器，接入光功率计(虚线)，从光功率计读出的光功率即为过载光功率。注:若设备支持全双工，在全双工状态下测试即可;若设备只支持半双工，即在半双工状态下测试。7.3.5上升/下降时间7.3.5.1测试配置主要测试仪表:信号源、示波器。测试配置如图6所示。圄6上升/下降时间测试配置7.3.5.2测试方法测试步骤如下:a)按图6所示连接;b)将信号游、按被测适配器的光接口要求发送满负荷数据流;c)将被测信号送入示波器，调整示波器，待披形稳定后调出L25GHz吉比特以太网眼图模板，通过调整与对准(需加Geb滤披);d)在示波器上观察到正确信号波形后，对示波器进行t升/F降时间设置，记录示波器上面上升/下降过程10%~90%之间的时间段值。7.3.6光接口眼图7.3.6.1测试配置测试配置如图6所示。7.3.6.2测试方法测试步骤如下za)按图6所示连接;b)将以太网交换机按被测适配器的光接口要求发送满负荷数据流;c)将被测信号送入示波器，调整示波器，待波形稳定后调出1.25GHz吉比特以太网眼图模板，通过调整与对准(需加Geb滤波);d)观察波形是否符合图2和表107.4性能测试7.4.1吞吐量7.4.1.1测试配置测试配置如图5所示。8 GB/T29232-20127.4.1.2测试方法测试步骤如下za)按图5所示连接;b)配置被测适配器和与被测适配器匹配的以太网交换机正常传送业务;c)对以太网性能分析仪进行吞吐量测试设置，允许的丢帧率设置为0%，测试采用7个典型帧长字节64、128、256、512、1024、1280、1518;d)测试时间设置为120s，执行吞吐量测试。7.4.2丢帧率7.4.2.1测试配置测试配置如图5所示。7.4.2.2测试方法测试步骤如下:a)按图5所示连接;b)配置被测适配器和与被测适配器匹配的波长转换器正常传送业务;c)对以太网性能分析仪进行丢帧率测试设置，测试采用7个典型帧长字节64、128、256、512、1024、1280、1518;d)测试流量设置以吞吐量为起点，10%为增长步长直至100%流量;e)测试时间设置为120s，测出各种帧长在不同流量下的丢帧率。7.4.3时延7.4.3.1测试配置测试配置如图5所示。7.4.3.2测试方法测试步骤如下:a)按图5所示连接;b)配置被测适配器和与被测适配器匹配的波长转换器正常传送业务;c)对以太网性能分析仪进行时延测试设置，测试流量设置为吞吐量，测试采用7个典型帧长字节64、128、256、512、1024、1280、1518;d)测试时间设置为120s，测出各种帧长的帧转发时延。7.5功能测试7.5.1连通7.5.1.1测试配置测试配置如图7所示。固7连通测试框固9 Gß/T29232-20127.5.1.2测试方法测试步骤如下:a)按图7所示连接;b)互通传输工作应正常。7.5.2以太网帧接收7.5.2.1测试配置测试配置同图7。7.5.2.2测试方法分别测试:a)以太网单播帧接收;b)以太网广播帧接收;c)处理不属于自己的以太网单播帧。工作应正常。测试方法按YDjT1141-2007中6.5规定进行。8可靠性试验8.1高温试验按GBjT2423.2一2008中试验Bb方法进行试验，光网络适配器经受温度为45OC，持续时间2h的高温试验后，其技术指标应符合表2规定。8.2低温试验按GBjT2423.1→2008中试验Ab方法进行试验，光网络适配器经受温度为一10OC，持续时间2h的低温试验后，其技术指标应符合表2规定。8.3湿热试验按GBjT2423.3-2006中试验方法进行试验，光网络适配器经受温度为30OC，相对湿度为82%~88%，持续时间2d的湿热试验后，其技术指标应符合表2规定。9检验规则9.1检验分类产品检验分出厂检验和型式检验。9.2出厂检验9.2.1对出厂产品进行100%检验，发现不合格产品，由制造单位返修。返修后的产品应重新进行交收检验。出厂检验不合格的产品不得出厂，出厂产品应附有合格证。9.2.2出厂检验的项目按7.3、7.4和7.5规定进行。10 Gß/T29232-20129.3型式检验9.3.1检验样品应从合格的产品中随机抽取，按GB/T2829-2002中一次抽样方案进行，样本量为2，判别水平RQL=80,Ac=1,Re=2(RQL为不合格质量水平，Ac为接收数，Re为拒收数)。如遇下列情况之一应进行型式检验z新产品定型或老产品转产时;一一正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时;一一产品长期停产12个月后，恢复生产时;一一出厂检验结果与鉴定时的型式检验有较大差别时;正常生产24个月后;国家质量监督机构提出进行型式检验要求时。9.3.2型式检验前，按第7章规定，对样品的光接口指标和性能指标进行测试，测试结果符合第6章相关要求，并记录测试结果。生产后按第8章要求进行可靠性试验。10标志、包装、运输、贮存10.1标志产品上应标明下列内容:a)产品型号;b)产品名称;c)制造日期;d)制造厂名;e)环保标识:污染控制标志m按SJ/T11364-2006中第5章规定，在包装金和l产品上打印上电子信息产品污染控制标志。10.2包装产品包装应满足如下基本要求:a)包装应符合GB/T3873-1983的规定;b)产品装箱时应附有产品使用说明书、产品合格证、装箱单;c)应在包装箱上标明符合GB/T191←2008标志规定的"小心轻放""请勿倒置""向上""""防潮"等标志。10.3运输、贮存10.3.1包装好的产品应能适应常规运输工具运输，运输时应避免雨雪淋袭及剧烈碰撞。10.3.2产品应贮存在温度-50OC~十65OC，相对湿度不大于90%，周围环境不含腐蚀性气体的干燥、通风的库房内。10.3.3产品贮存期超过6个月以上，应开箱通电，通电时间不得少于24h。'
