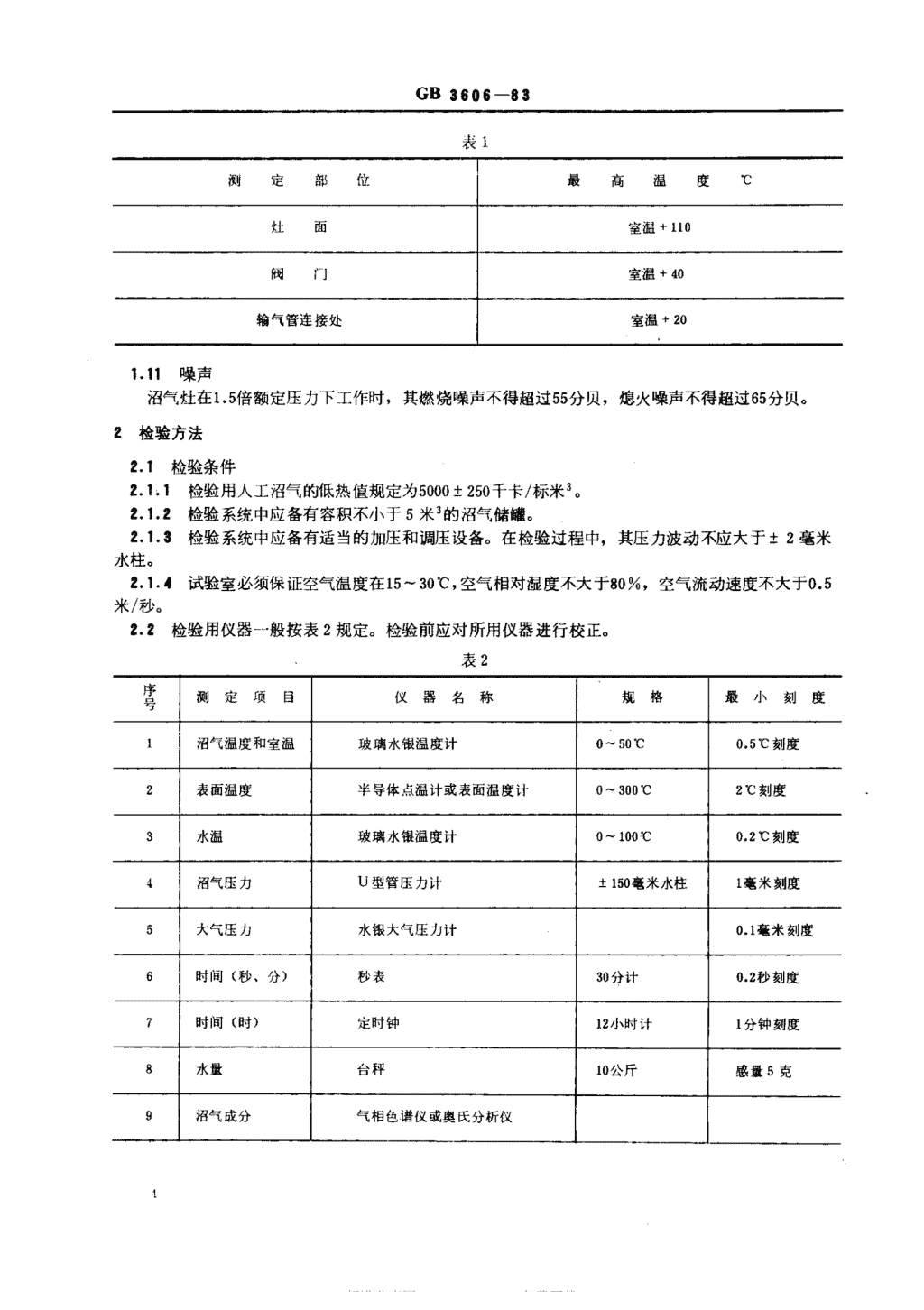

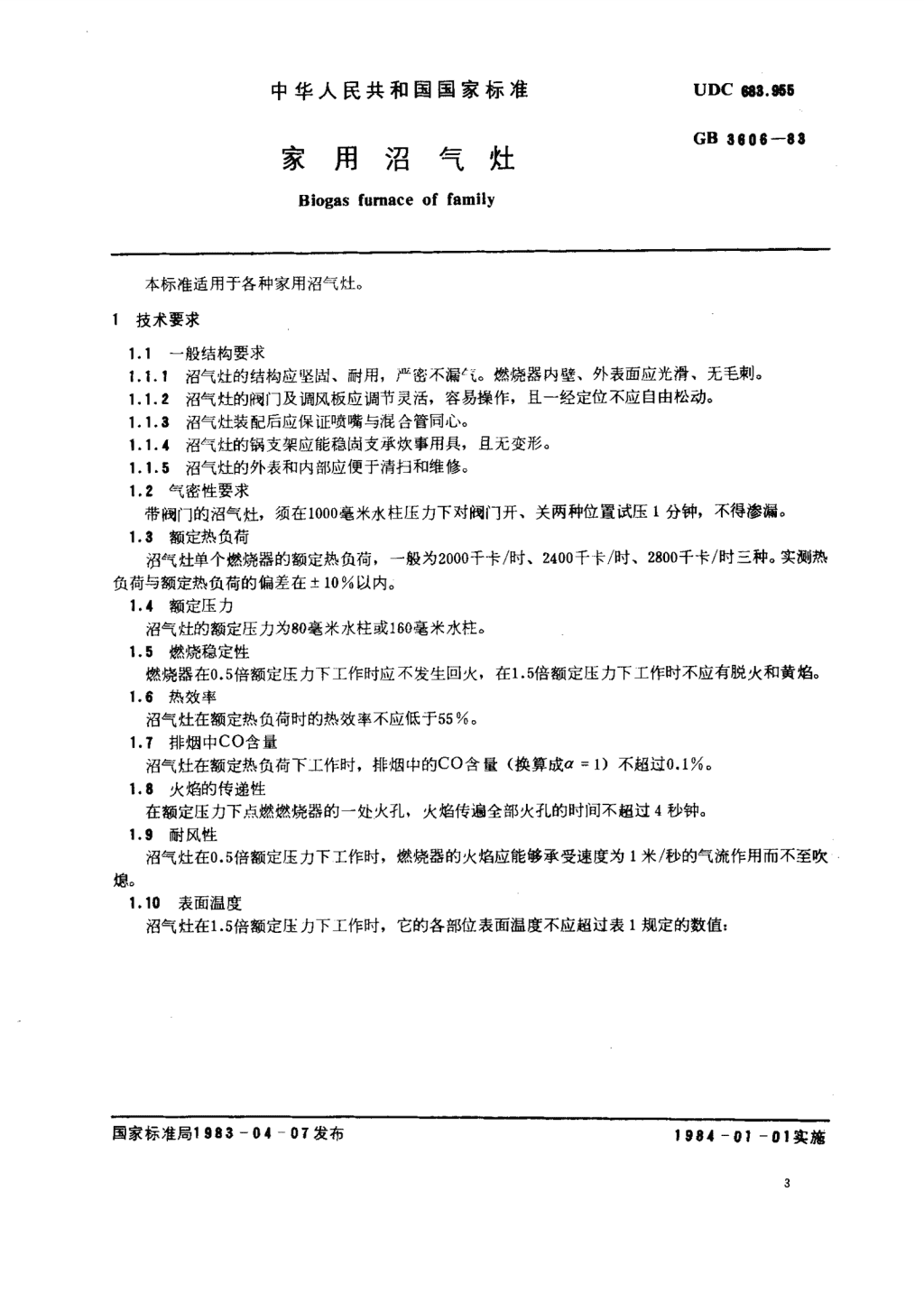

'中华人民共和国国家标准UDC688.肠5GB3606-83家用沼气灶Biogasfurnaceoffamily本标准适用于各种家用沼气灶。1技术要求1.1一般结构要求1.1.1沼气灶的结构应坚固、耐用，严密不漏气。燃烧器内壁、外表面应光滑、无毛刺。1.1.2沼气灶的阀门及调风板应调节灵活，容易操作，且一经定位不应自由松动。1.1.3沼气灶装配后应保证喷嘴与混合管同心。1.1.4沼气灶的锅支架应能稳固支承炊事用具，且无变形。1.1.5沼气灶的外表和内部应便于清扫和维修。1.2气密性要求带阀门的沼气灶，须在1000毫米水柱压力下对阀门开、关两种位置试压1分钟，不得渗漏。1.3额定热负荷沼气灶单个燃烧器的额定热负荷，一般为2000千卡/时、2400千卜/时、2800千卡/时三种。实测热负荷与额定热负荷的偏差在土10%以内。1.4额定压力沼气灶的额定压力为80毫米水柱或160毫米水柱。1.5燃烧稳定性燃烧器在0.5倍额定压力下工作时应不发生回火，在1.5倍额定压力下工作时不应有脱火和黄焰。1.6热效率沼气灶在额定热负荷时的热效率不应低于55%01.7排烟中CO含量沼气灶在额定热负荷下工作时，排烟中的CO含量(换算成a二1)不超过。.1%01.8火焰的传递性在额定压力下点燃燃烧器的一处火孔，火焰传遍全部火孔的时间不超过4秒钟。1.9耐风性沼气灶在。.5倍额定压力下工作时，燃烧器的火焰应能够承受速度为1米/秒的气流作用而不至吹熄。1.10表面温度沼气灶在1.5倍额定压力下工作时，它的各部位表面温度不应超过表1规定的数值:国家标准局1983-04-0了发布1984一91一91实施 GB3606-83测定部位最高温度℃灶面室温a110阀门室温+40输气管连接处室温+201.11噪声沼气灶在1.5倍额定压力下工作时，其燃烧噪声不得超过55分贝，熄火噪声不得超过65分贝。2检验方法2.1检验条件2.1.1检验用人工沼气的低热值规定为5000土250千卡/标米“。2.1.2检验系统中应备有容积不小于5米3的沼气储罐。2.1.3检验系统中应备有适当的加压和调压设备。在检验过程中，其压力波动不应大于士2毫米水柱。2.1.4试验室必须保证空气温度在15一30"C，空气相对湿度不大于80%，空气流动速度不大于0.5米/秒。2.2检验用仪器一般按表2规定。检验前应对所用仪器进行校正。表2霉测定项目仪器名称规格最小刻度1沼气温度和室温玻璃水银温度计0--50C0.5℃刻度2表面温度半导体点温计或表面温度计0^300`C2℃刻度3水温玻璃水银温度计0-100`C0.2℃刻度4沼气压力U型管压力计士150毫米水柱1毫米刻度5大气压力水银大气压力计0.1毫米刻度6时间(秒、分)秒表30分计0.2秒刻度7时间(时)定时钟12小时计1分钟刻度8水量台秤10公斤感量5克9沼气成分气相色谱仪或奥氏分析仪标准分享网www.bzfxw.com免费下载 GB3606-83续表2s测定项目仪器名称规格最小刻度烟气成分气相色谱仪、红外Co分析仪或比长管沼气热值水流式热量计沼气量湿式气体流量计0.5米3/时0.02升刻度风速热球风速仪0一5米/秒0.2米/秒刻度14!噪声声级仪40一14。分贝}0.5分贝2.3检验项目2.3.1外观检查灶具的各零、部件加_L尺寸、材料、加工精度及安装位置是否符Of31纸及技术要求。2.3.2热负荷2.3.2.1点燃沼气灶，调节灶前压力到额定压力，待其稳定燃烧后开动秒表，同时记录流量计上的读数，经3分钟以上时间后制动秒表，同时记录流量计上的读数。2.3.2.2将所测流量按(1)、(2)式换算为标准状态下的流量值。vo=3600乎······························。·········一(1)Pe+几一几Y一Vee272373+t·(2)760式中;。。一一单位时间内在标准状态下干沼气容积，标米3/时;rwe一-秒表读数，秒;V—由流量计测得的湿沼气容积，米”;t—在流量计出口处的沼气温度，℃;几—试验室中大气压力，毫米汞柱;P9流量计出口处的沼气相对压力，毫米汞柱，几—流量计出口处的沼气中水蒸汽分压力，毫米汞柱;巧一一标准状态下于沼气容积，标米“。2.3-2.3以沼气的低热值乘以标准状态下的流量值，得到实际热负荷值。2.3.3稳定性2.3.3.1在0.5倍额定压力下点燃沼气灶，并将盛水的铝锅置于灶上，观察点火时及着火后15分钟内有无回火现象。2.3.3.2在1.5倍额定压力下点燃沼气灶，在灶上不置锅的情况下，观察有无黄焰和脱火现象。2.3.4热效率2.3.4.1热效率检验应根据额定热负荷按表3选取检验用铝锅及盛水量。 GB8606-8a表3额定热负荷(千卡/时)铝锅直径(毫米)盛水最(公斤)200024052400260628002807.5检验用锅采用SG23-74《工业纯铝制品日用铝锅》中的高锅。锅底热强度为4.5千卡/厘米“·时。2.8.4.2当沼气灶热负荷与表3热负荷不符时，应选取前后两种锅径分别进行检验，用插人法计算。2.8.4.3铝锅盖须开两个小孔，其中一孔位于中心，用以插人温度计，温度计的水银泡应插在1/2水深处;另一孔位于1/2半径处，用以穿过搅拌器的手柄。搅拌器是一厚度为1毫米的铝制多孔圆盘，其直径小于铝锅直径20毫米，置于铝锅正中，且搅拌器平面不应与锅底直接接触，手柄高度大于铝锅高度150毫米。搅拌器圆盘表面均匀分布着占圆盘面积50%的孔口，盘中心的一个孔直径为40毫米。2.3.4.4在额定压力下点燃沼气灶，待稳定燃烧后，将铝锅盛以规定水量置于灶上，并使铝锅中心对准燃烧器头部中心。2.3.4.5移动搅拌器并注视温度计，当水温达室温加5℃时，记录沼气流最计初读数和时间。2.8.4..当水温达初温加45℃时，须不停地上、下移动搅拌器，每次向上或向下的移动历时3秒钟。2.8.4.1当水温达初温加50℃时，同时记录沼气流量计终读数和时间。2.3.4.8沼气士t热效率计算按(3)式为:叮二·100%....................................(3)巧QI式中:刀—热效率，%;G—水的重量，公斤。C—水的比热，1千卡/公斤·℃，tZ—水的终温，℃。t1—水的初温，℃，q—沼气的低热值，千卡/标米3。巧—标准状态下沼气耗量，标米“。2.3.4二同样条件的热效率检验至少做二次，最后结果取二次结果的平均值。其二次结果的相对误差(a二%)不大于5%。平均值2.3.5排烟中CO含量2.8.5.1在测定沼气灶燃烧器热效率的同时，采用圆环式或罩式取样器取样分析。试样中的含氧量应控制在14%以下。2.3.5.2排烟中CO含量计算按(4)式为:COCO。%····························一(4)OZ20.9式中:CO。，1—过剩空气系数为1时烟气中CO含量，%.CO—烟气试样中的CO含量，%。OZ—烟气试样中的OZ含量，%。2.3.5耐风性2.3.5.1在0.5倍额定压力下点燃沼气灶，在灶上不置锅的情况下，待其稳定燃烧后用普通风扇吹标准分享网www.bzfxw.com免费下载 GB3606-83风，使在燃烧器火孔处形成1米/秒的平均风速，转动沼气灶使它从4个水乎方向接受吹风。2.3.了表面温度在1.5倍额定压力下点燃沼气灶，燃烧30分钟后，对灶面、阀门(或旋塞)、输气管连接处进行测定。2.3.8噪声在本底噪声不大一f45分贝的环境中，以1.5倍额定压力点燃沼气灶，在距沼气灶正面0.5米处用声级计A档测量燃烧噪声和熄火噪声。3检验规则3.1在新产品正式投产或旧产品在结构、材质上有所改变而可能影响产品性能参数时，应由制造单位提交测试中心3个样机，按本标准进行检验，凡检验结果符合本标准，并由各省、市有关单位鉴定后，方可投产推广。3.2生产单位应对产品按本标准进行全面质量检验，每年不得少于1次，送验样机不得少于3个。如检验结果不符合标准，须增加1倍以上样机进行复验，如复验结果仍未达到标准，产品不得出厂。3.3坏错部门按本标准讲行给收4铭牌和产品说明朽4.1灶具上应有铭牌，包括制造单位、灶具名称、型号、额定压力、额定热负荷及出厂年、月等。4.2灶具出厂时必须附有安装使用说明书，包括使用、保养方法、安全注意事项等。附加说明:本标准由原全国沼气建设领导小组办公室提出。本标准由同济大学、北京市公用事业科学研究所起草。'
