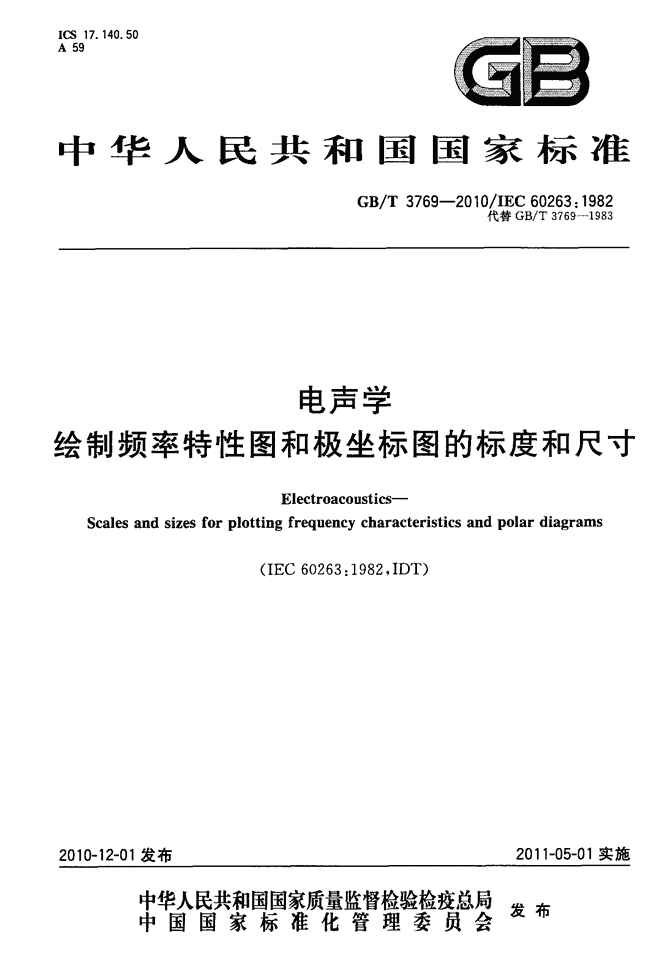

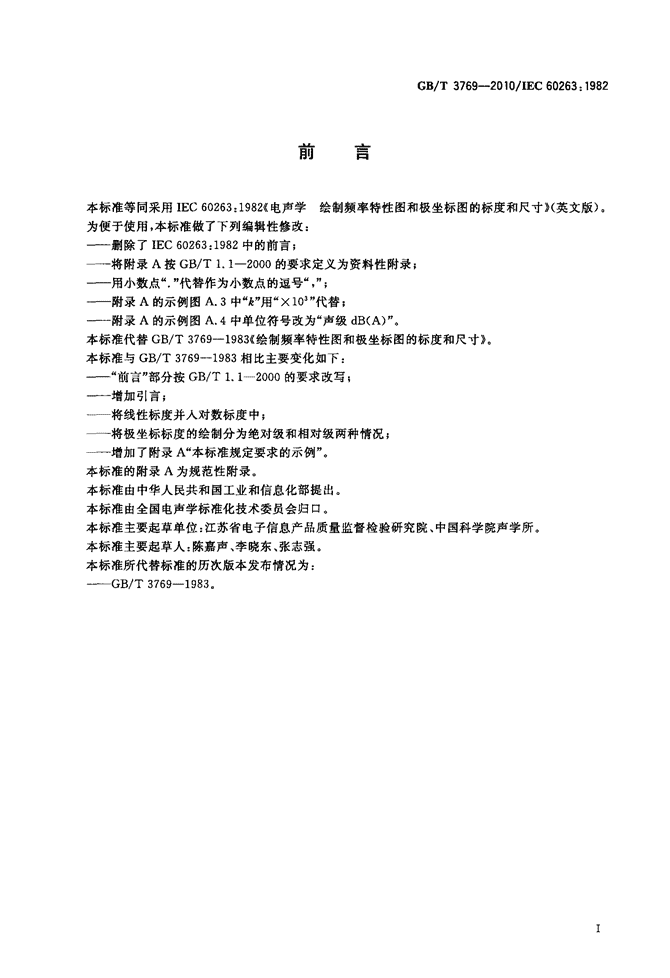

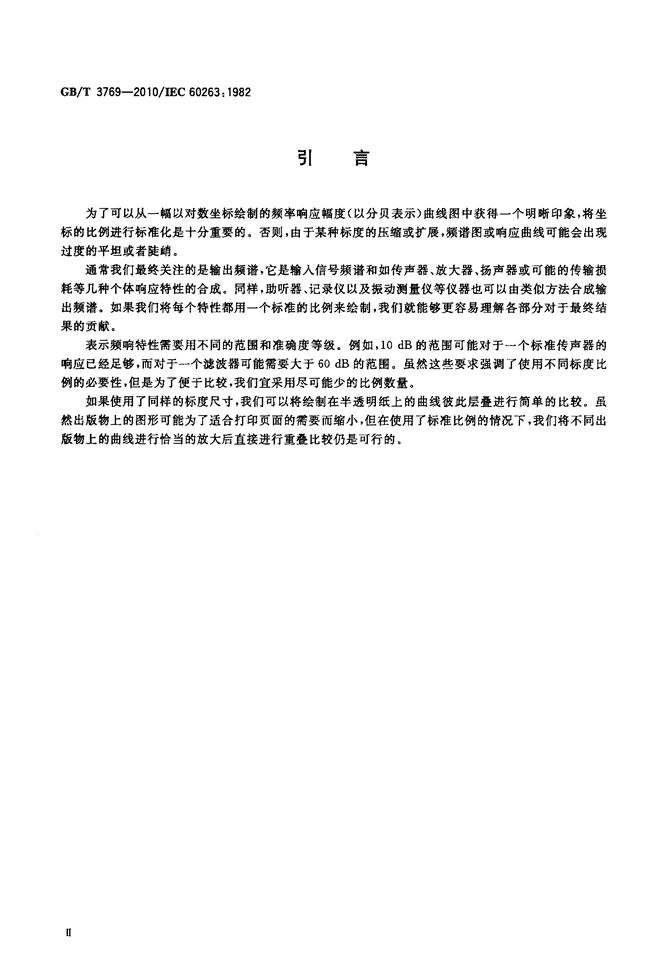

'ICS17．140．50A59a雪中华人民共和国国家标准GB／T3769—2010／IEC60263：1982代替GB／T3769—1983电声学绘制频率特性图和极坐标图的标度和尺寸Electroacoustics——Scalesandsizesforplottingfrequencycharacteristicsandpolardiagrams2010—12—01发布(IEC60263：1982，IDT)2011-05—01实施宰瞀鳃紫瓣訾糌瞥翼发布中国国家标准化管理委员会“1” 标准分享网www.bzfxw.com免费下载刖罱GB／T3769—2010／IEC60263：1982本标准等同采用IEc60263：1982《电声学绘制频率特性图和极坐标图的标度和尺寸》(英文版)。为便于使用，本标准做了下列编辑性修改：——删除了IEc60263：1982中的前言；一将附录A按GB／T1．1—2000的要求定义为资料性附录；——用小数点“．”代替作为小数点的逗号“，”；——附录A的示例图A．3中“^”用“×lo”’代替；——附录A的示例图A．4中单位符号改为“声级dB(A)”。本标准代替GB／T3769—1983《绘制频率特性图和极坐标图的标度和尺寸》。本标准与GB／T3769—1983相比主要变化如下：——“前言”部分按GB／T1．12000的要求改写；——增加引言；一将线性标度并人对数标度中；一将极坐标标度的绘制分为绝对级和相对级两种情况；一增加了附录A“本标准规定要求的示例”。本标准的附录A为规范性附录。本标准由中华人民共和国工业和信息化部提出。本标准由全国电声学标准化技术委员会归口。本标准主要起草单位：江苏省电子信息产品质量监督检验研究院、中国科学院声学所。本标准主要起草人：陈嘉声、李晓东、张志强。本标准所代替标准的历次版本发布情况为：一～GB／T3769—1983。 www.bzfxw.comGB／T3769—2010／mC60263：1982引言为了可以从一幅以对数坐标绘制的频率响应幅度(以分贝表示)曲线图中获得一个明晰印象，将坐标的比例进行标准化是十分重要的。否则，由于某种标度的压缩或扩展，频谱图或响应曲线可能会出现过度的平坦或者陡峭。通常我们最终关注的是输出频谱，它是输入信号频谱和如传声器、放大器、扬声器或可能的传输损耗等几种个体响应特性的合成。同样，助听器、记录仪以及振动测量仪等仪器也可以由类似方法合成输出频谱。如果我们将每个特性都用一个标准的比例来绘制，我们就能够更容易理解各部分对于最终结果的贡献。表示频响特性需要用不同的范围和准确度等级。例如，10dB的范围可能对于一个标准传声器的响应已经足够，而对于一个滤波器可能需要大于60dB的范围。虽然这些要求强调了使用不同标度比例的必要性，但是为了便于比较，我们宜采用尽可能少的比例数量。如果使用了同样的标度尺寸，我们可以将绘制在半透明纸上的曲线彼此层叠进行简单的比较。虽然出版物上的图形可能为了适合打印页面的需要而缩小，但在使用了标准比例的情况下，我们将不同出版物上的曲线进行恰当的放大后直接进行重叠比较仍是可行的。Ⅱ www.bzfxw.com标准分享网www.bzfxw.com免费下载GB／T3769—2010／IEC60263：1982电声学绘制频率特性图和极坐标图的标度和尺寸1范围1．1本标准规定了绘制频率特性图和极坐标图的标度的标准比例。1．2本标准不适用于听力图。2对数频率标度绘制频率(对数标度)一幅度(分贝)图时，每10：1频率比的标度长度应等于纵坐标上10dB、25dB或50dB级差的标度长度。3极坐标图3．1以线性标度、沿径向向外表示级(分贝)增加的极坐标图中，最大级宜尽量绘制在一个半径对应于50dB级差的参考圆上，或者绘在距此参考圆5dB的范围内。另一种情况下，最大级宜尽量绘制在一个半径对应于25dB级差的参考圆上，或者绘在距此参考圆2．5dB的范围内。对应这两种情况，参考圆半径上的允差限值应分别为±o．5dB和士o．25dB。选用任何长度表示1dB均需符合上述要求。3．2绝对级是指一个固定的参考量值，当参考圆半径与50dB级差对应时，参考圆的指定级应是10dB的倍数，当参考圆半径与25dB级差对应时，参考圆的指定级应是5dB的倍数。参考圆所表示的级应在绘出的最大级5dB(或2．5dB)的范围内。3．3对于相对级，例如在规定距离处某个传感器的特定方向与参考方向的绝对级的差值，指定参考圆的相对级为odB，指定参考方向的角度为o。。 www.bzfxw.comGB／T3769—2010／IEc60263：1982附录A(资料性附录)本标准规定要求的示例图A．1、图A．2和图A．3分别为本标准规定的三种标度比例的原图示例。示例由实际数据绘制而成，但并不限定使用例图中任一特定标度比例来绘制特性图。为方便起见，我们分别用lmm、2mm和5mm来表示1dB，这样，50mm的长度分别对应50dB、25dB和10dB，同时此长度对应相等于10：1频率比的对数标度长度。应注意到，图A．1和图A．3以5mm表示1／3oct，其垂直刻度线是等间隔的，因此允许采用线性图纸。图A．4为符合本标准的极坐标例图，表示在地面上距飞机150m处的声级。用2mm表示1dB，并且用50dB级差规定参考圆半径，因此参考圆半径为100mm。绘制的最大声级为118dB，并且距该最大声级5dB范围内的10dB的倍数为120dB，这样参考圆表示的声级为120dB。图A．5为符合本标准的极坐标例图，表示距号筒扬声器给定距离处8oooHz频率、相对于轴向响应的指向性响应。用4mm表示1dB，并用25dB级差规定参考圆半径，因此参考圆半径为100mm。通常参考圆表示odB相对级。参考圆直径为200mm，这样，全圆指向性图足够小，恰能在A4大小的纸上复制出来。对于稍微超出由参考圆表示级的那些级，可以绘制在参考圆外的额外部分，如例图中的顶部和底部。 www.bzfxw.com标准分享网www.bzfxw.com免费下载80GB／T3769—2010／IEC60263：1982雾Nt一名奏一XL一=、叉三，＼=三、}一式==＼==≮=∑L——一63lZ52)01啪2lm08，100频率／}Iz图A．1通风噪声频谱图例图，图中标度比例为横坐标上每10：1的频率比对应的长度等于纵坐标上25dB所对应的长度3岳io¨龃丑磐郴．∞q＼释龃韫憾非鞋繇颦 www.bzfxw.comGB／T3769—2010／IEC60263：19824dB参考灵敏度1v，Pa，一／、L100图A．2传声器校准曲线示例图，该图表现了作为频率，的函数的灵敏度级s的曲线图中标度比例为每10：1的频率比对应的长度等于10dB所对应的长度＼翅售莨罂31_563125250500l×1032×1034×1038×10316×103频率／}Iz图A．3扬声器响应示例图，图中标度比例为每10：1的频率比对应的长度等于50dB所对应的长度 www.bzfxw.com标准分享网www.bzfxw.com免费下载GB／T3769—2010／IEc60263：1982图A．4距某飞机150m处的声级极坐标示例图，参考圆半径对应50dB5 www.bzfxw.comGB／T3769—2010／IEC60263：1982图A．5某号筒扬声器在8000IIz的指向性响应极坐标示例图，参考圆半径对应25dB'
