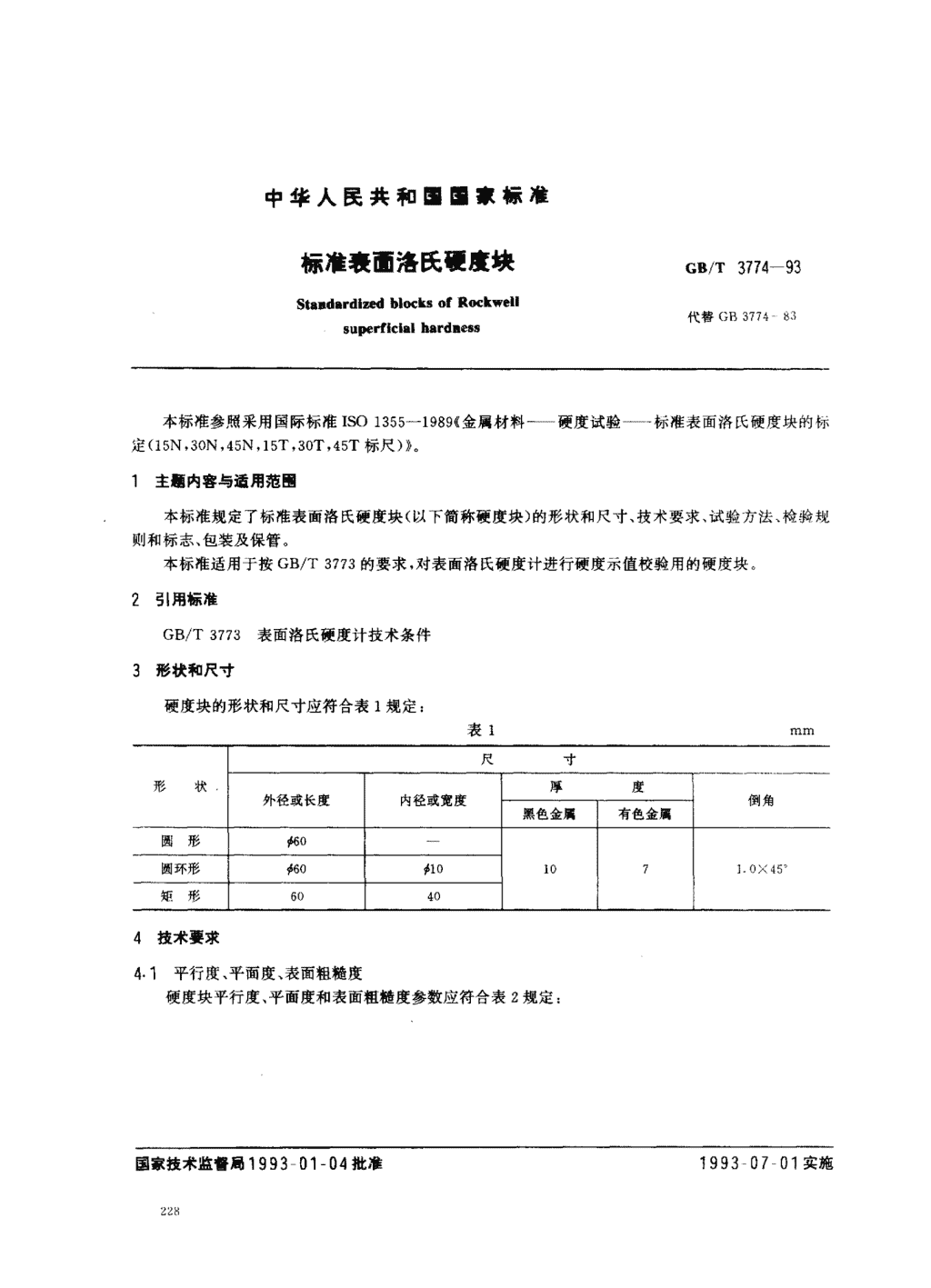

'中华人民共和国.家标准标准衰面洛氏硬度块GB/T3774-93StandardizedblocksofRockwell代替GE3774-83superficialhardness本标准参照采用国际标准ISO1355-1989《金属材料—硬度试验一一标准表面洛氏硬度块的标定(15N,30N,45N,15T,30T,45T标尺)》。主肠内容与适用范围本标准规定了标准表面洛氏硬度块(以下简称硬度块)的形状和尺寸、技术要求、试验方法、检骑规则和标志、包装及保管。本标准适用于按GB/T3773的要求，对表面洛氏硬度计进行硬度示值校验用的硬度块弓1用标准GB/T3773表面洛氏硬度计技术条件形状和尺寸硬度块的形状和尺寸应符合表1规定:表1尺寸形状厚度外径或长度内径或宽度倒角黑色金属有色金属圆形邺0圆环形060笋101077-ox45，矩形6040技术要求平行度、平面度、表面粗糙度硬度块平行度、平面度和表面粗糙度参数应符合表2规定:国家技术监普局1993一01一04批准1993一07-01实施 GB/"r3774-93表2试验面与支承面表面粗糙度参数R值硬度块形状平行度平面度支承面mm/mm拼m圆形圆环形0.01/500.0050.32063矩形4.2硬度范围及其均匀度硬度块的硬度范围及其均匀度应符合表3规定:表3标尺硬度范围均匀度最大允许值15N70-91HR15N0.02(100-HR)30N42-80HR30N或45N20^-70HR45N0.6HR15T73^-93HR15T0.03(100-HR)30T43-82HR30T或1.2HR"45丁12-72HR45T注;二取二值中较大者，其中HR为定度时所测定五点硬度值的算术平均值，即硬度块的标准值4.3硬度值的稳定度4.3.1为确保硬度值的长期稳定，硬度块应进行温度为一20~一70℃的深冷处理，或经其它稳定性处理后再检定。4.3.2自检定之日起一年内，硬度值的变化对于15N和30N标尺的硬度块应不超过。.6HR;对于其它标尺的硬度块应不超过。.9HRo4.4其它要求4.4-，硬度块应无磁性，其试验面和支承面应无锈蚀、裂纹、划痕、碰伤、电蚀点等缺陷。4.4.2硬度块的各种标志、数值均应清晰、明确。4.4.3硬度块的侧面应进行防锈处理。5试验方法5门检验用器具硬度块检验用器具及工、检、量具等应包括:a.标准表面洛氏硬度计;b.。级千分表;c.表面粗糙度检测仪器;a，平面度测试仪;e.卡尺以及其它通用检具。5.2平行度的检验硬度块试验面与支承面的平行度，用。级千分表和其它检具检验。5.3平面度的检验 GB/1"3774--93硬度块试验面和支承面的T-面度，用平面度测试仪或其它适宜的器具检验5-4&-面粗糙度的检验硬度块试验面和支承面的表面粗糙度，用表面粗糙度检测仪器检验5.5硬度块的检定和均匀度的检验5.5门硬度块用标准表面洛氏硬度计(具体要求见附录A)检定。5，5.2在硬度块的试验面上测定六点，这一点不计，其余五点均匀分布取其算术‘I`均值5.5.3检定时初试验力的保持时问为1-10".主试验力的保持时IH为3-5s,5.5.4所测定A点的最大值与最小值之差，即为硬度块的均匀度.应符合表3规定56硬度依稳定度的检验对于按常规生产的硬度块.除检验其工艺保证措施外每年还应至少抽检一批，取该批数量的，(但不得少于5块)，检定后放置一年再第二次检定.第止次检定与第一次检定结果的硬度值之差值应n合4.3.2条规定5-7其它要求的检验进行观测和按常规检验6检验规则6.1出厂检验硬度块应按本标准除4.3.2条外的全部规定进行检验，取得合格证或合格标志才能出)6.2均匀度合格率的评定6.2.1tip批生产硬度块的数量少于50块时，其均匀度合格率应不低于900/,6-2-2撼批生产硬度块的数量等f或多于50块时，其均匀度合格率应不低于806.2.3均匀度的合格率达不到6.2.1或6.2.2条的规定时，则全批硬度块报废6.3型式检验有下列情"r5Z之一时，应进行型式检验:a新产品试制或老产品转厂生产的试制定型鉴定;n.产品正式投产后，其结构设计、材料、工艺等有较大改变能够影响产品性能时;。L仁常住几产时.定期或积累一定产量后，应周期性进行一次检验;d.产品长期停产后，恢复生产时;c.国家质1监督部门提出进行型式检验的要求时7标志、包装及保管了.1标占7.1.1硬度植及检定部门的合格标志，应标记在试验面的边缘上，表示方法如:90HR15V,15FIR30T1IR15N、IIR30T分别表示表面洛氏15N和30T标尺;，。、朽分别表不各标尺的硬度数值7-1-2硬度块的检定H期、编号及其它标志应标记在试验面的边缘或侧面上，表/T方法如911()1039110表/r该硬度块1991年10月检定;103-一硬度块的编号。了.2包装硬度块表面应涂防锈油，并保证其表面无锈蚀和机械损伤了3保管 Gs/"r3774-937.11硬度块应保存在干燥和不含腐蚀性气体的环境中。7.3.2检定合格的硬度块有效期为一年。 Ga/T3774-93附录A标准裹面洛氏硬度计(补充件)Al标准硬度计初试验力和总试验力Al.1加卸主试验力前后的初试验力(29.42N)允差为士。.50%0Al.2总试验力(147.1N,294.2N,441.3N)允差为士0.25%A2标准压头A2.1标准压头应符合表A1规定。表A1金刚石压头钢球压头压头柄轴线与锥邻近相切表面粗糙球面半径体轴线的倾斜角处母线度参数竺__度MCit0>tnlpl度不大于直线度R小}比寸(。)1】1】11mm尸n、每个截面每个截面0.0005120士0.170.2十0.0070.3(最小长度1.5875士0.0020.025850HVUi平均值平均值0.35m-内)120土0.100.2士0.005A2.2标准压头与基准压头的示值比较应至少用下列三种块检定89^-91HR15N75-80HR30N，42-50HR30N每块上测定三点取其平均值，该平均值与基准压头示值之差为标准压头的示值误差，应不大丁士0.4HR。其示值误差的最大代数差应不大于。.4HR0A3标准硬度计深度测量装置的允差为士0.0004mm(士。.4HR?A4标准硬度计机架变形和试样支承机构位移等对读数的影响应不超过。.4HR(绝对值)A5标准硬度计稳定度要求A.表A2,A6标准硬度计示值应与国家基准或副基准进行比对，或由国家基准或副基准进行检定。比对或检定应通过基准表面洛氏硬度块进行。比对或检定的示值允差和重复性要求见表A2表A2标尺硬度范围稳定度不大于示值允差重复性不大于15N89-91HR15N0.SHR15N-0.5HR15N0.6HR15N75-80HR30N0.5HR30N士0.5HR30N0.6HR30N30N42-50HR30N0.6HR30N士().6HR30N0.SHR30N45N37-61HR45N0.6HR45N十0.6HR45N0.8HR45N15T87-93HR15T0.6HR15T十0.6HR15T0.8HR1ST30T70-82HR30T0.6HR30T士0.6HR30T0.RHR301A7标准硬度计应定期进行检定，检定周期一般为二年 GB/T3774-93A8其它要求本附录A未规定的其它要求应符合GS3773的规定。附加说明:本标准由中华人民共和国机械电子工业部提出。本标准由全国试验机标准化技术委员会归口本标准由机电部长春试验机研究所负责起草本标准上要起草人李延唐、唐文秀、陈志明本标准于1983年首次发布，于1993年第一次修订。'
