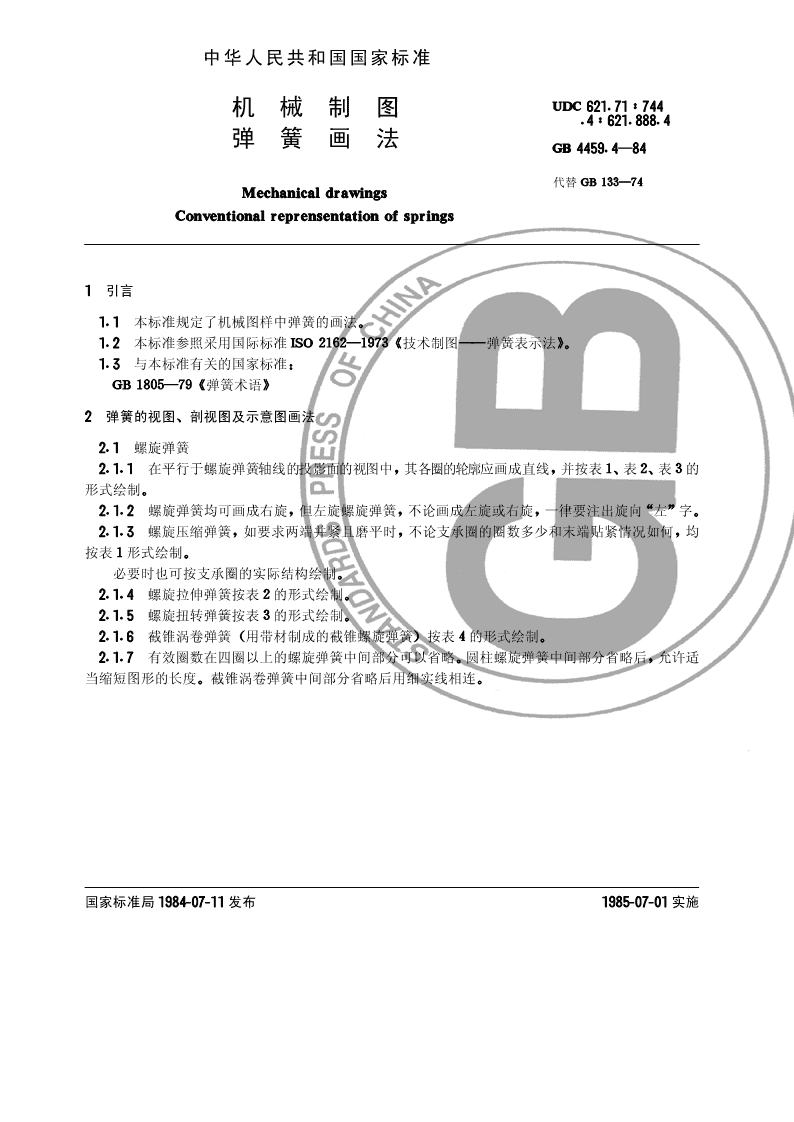

'中华人民共和国国家标准机械制图弹簧画法代替引言本标准规定了机械图样中弹簧的画法本标准参照采用国际标准技术制图弹簧表示法与本标准有关的国家标准弹簧术语弹簧的视图剖视图及示意图画法螺旋弹簧在平行于螺旋弹簧轴线的投影面的视图中其各圈的轮廓应画成直线并按表表表的形式绘制螺旋弹簧均可画成右旋但左旋螺旋弹簧不论画成左旋或右旋一律要注出旋向左字螺旋压缩弹簧如要求两端并紧且磨平时不论支承圈的圈数多少和末端贴紧情况如何均按表形式绘制必要时也可按支承圈的实际结构绘制螺旋拉伸弹簧按表的形式绘制螺旋扭转弹簧按表的形式绘制截锥涡卷弹簧用带材制成的截锥螺旋弹簧按表的形式绘制有效圈数在四圈以上的螺旋弹簧中间部分可以省略圆柱螺旋弹簧中间部分省略后允许适当缩短图形的长度截锥涡卷弹簧中间部分省略后用细实线相连国家标准局发布实施

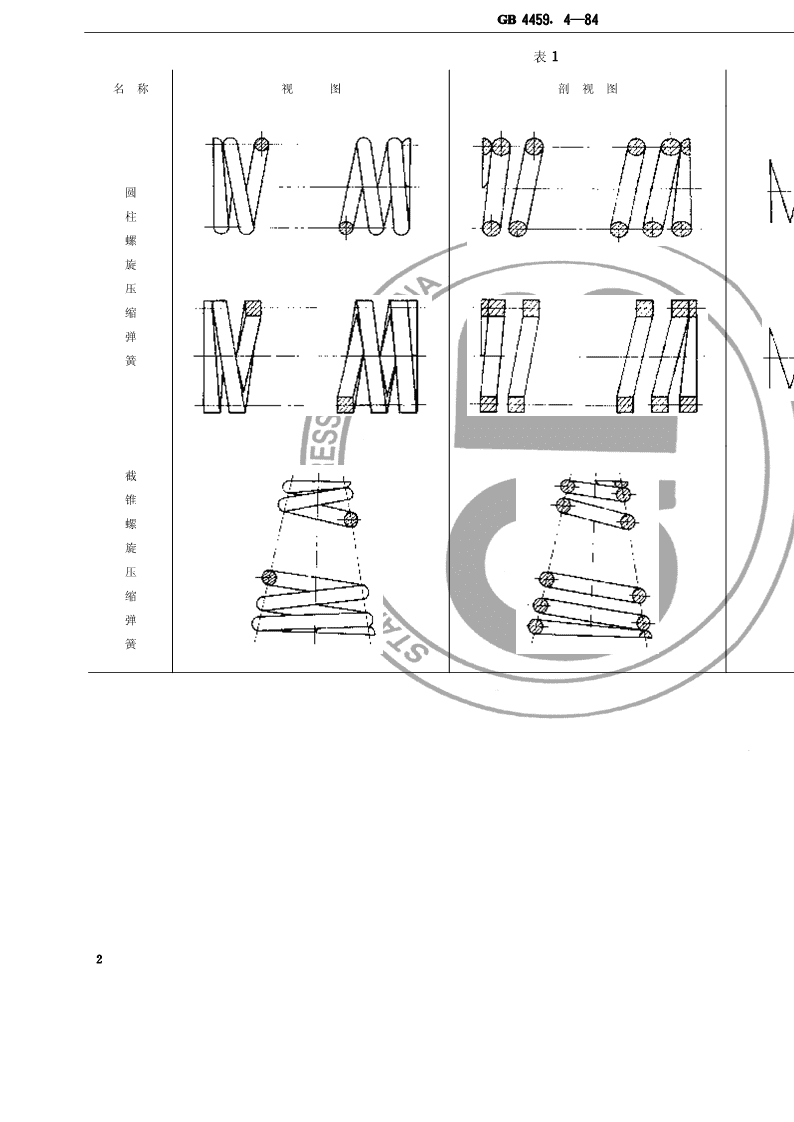

表名称视图剖视图圆柱螺旋压缩弹簧截锥螺旋压缩弹簧

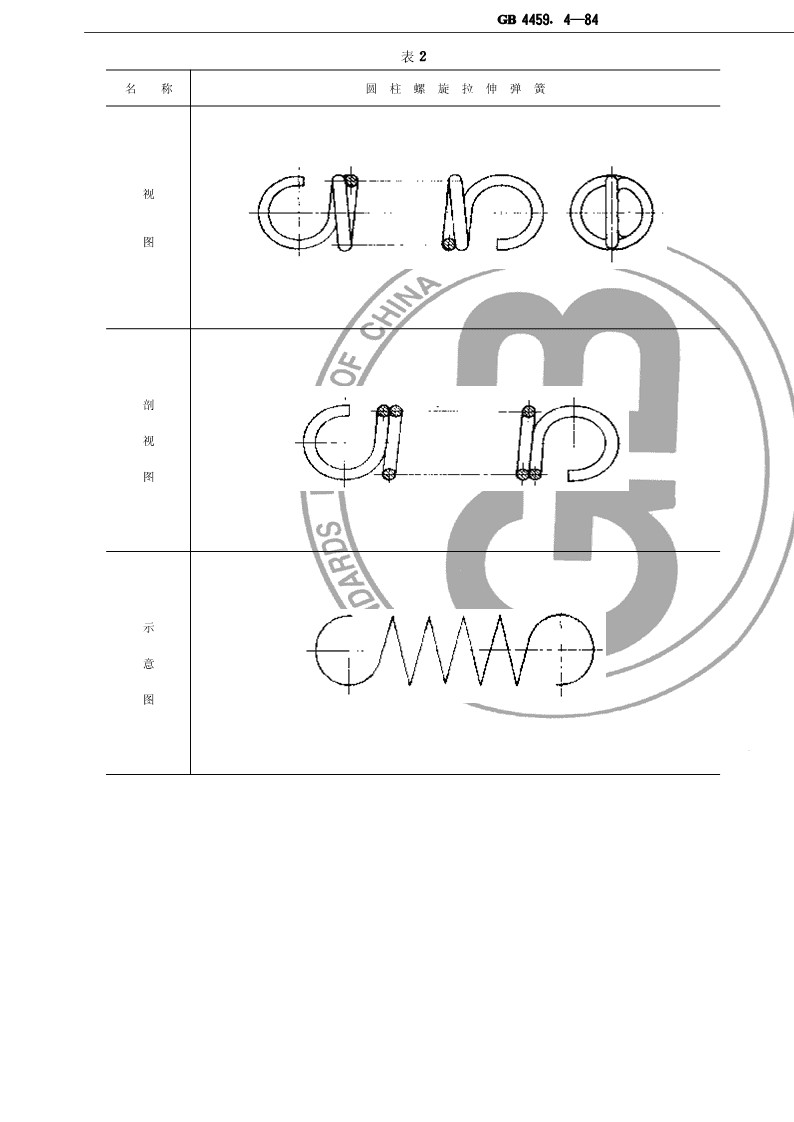

表名称圆柱螺旋拉伸弹簧视图剖视图示意图
表名称圆柱螺旋扭转弹簧视图剖视图示意图表名称视图剖视图示意图截锥涡卷弹簧
碟形弹簧碟形弹簧按表的形式绘制表名称视图剖视图示意图碟形弹簧平面涡卷弹簧平面涡卷弹簧按表的形式绘制板弹簧弓形板弹簧由多种零件组成其画法如附录图所示表名称视图示意图平面涡卷弹簧
片弹簧片弹簧的视图一般按自由状态下的形状绘制装配图中弹簧的画法被弹簧挡住的结构一般不画出可见部分应从弹簧的外轮廓线或从弹簧钢丝剖面的中心线画起图型材直径或厚度在图形上等于或小于的螺旋弹簧碟形弹簧片弹簧允许用示意图绘制图当弹簧被剖切时剖面直径或厚度在图形上等于或小于时也可用涂黑表示图被剖切弹簧的直径在图形上等于或小于并且弹簧内部还有零件为了便于表达可按图的示意图形式绘制四束以上的碟形弹簧中间部分省略后用细实线画出轮廓范围图板弹簧允许仅画出外形轮廓图平面涡卷弹簧的装配图画法如图所示图图
图图图
图图图图
附录弹簧图样格式示例参考件本附录列举了一些常用图例绘制时应按实际情况的需要适当增减图例中的内容几项要求弹簧的参数应直接标注在图形上当直接标注有困难时可在技术要求中说明一般用图解方式表示弹簧的机械性能圆柱螺旋压缩拉伸弹簧的机械性能曲线均画成直线标注在主视图上方圆柱螺旋扭转弹簧的机械性能曲线一般画在左视图上方也允许画在主视图上方性能曲线画成直线机械性能曲线或直线形式用粗实线绘制当某些弹簧只需给定刚度要求时允许不画机械性能图而在技术要求中说明刚度要求弹簧的术语及代号见下表序号术语代号序号术语代号工作极限扭转角工作负荷弹簧刚度工作极限负荷初拉力工作极限扭矩有效圈数工作极限应力总圈数工作变形量支承圈数工作极限负荷下变形量弹簧外径自由高度弹簧内径工作高度弹簧中径工作极限负荷下的高度节距自由弧高间距工作扭转角图例图
图
图
图
图
图
图
图
图'
