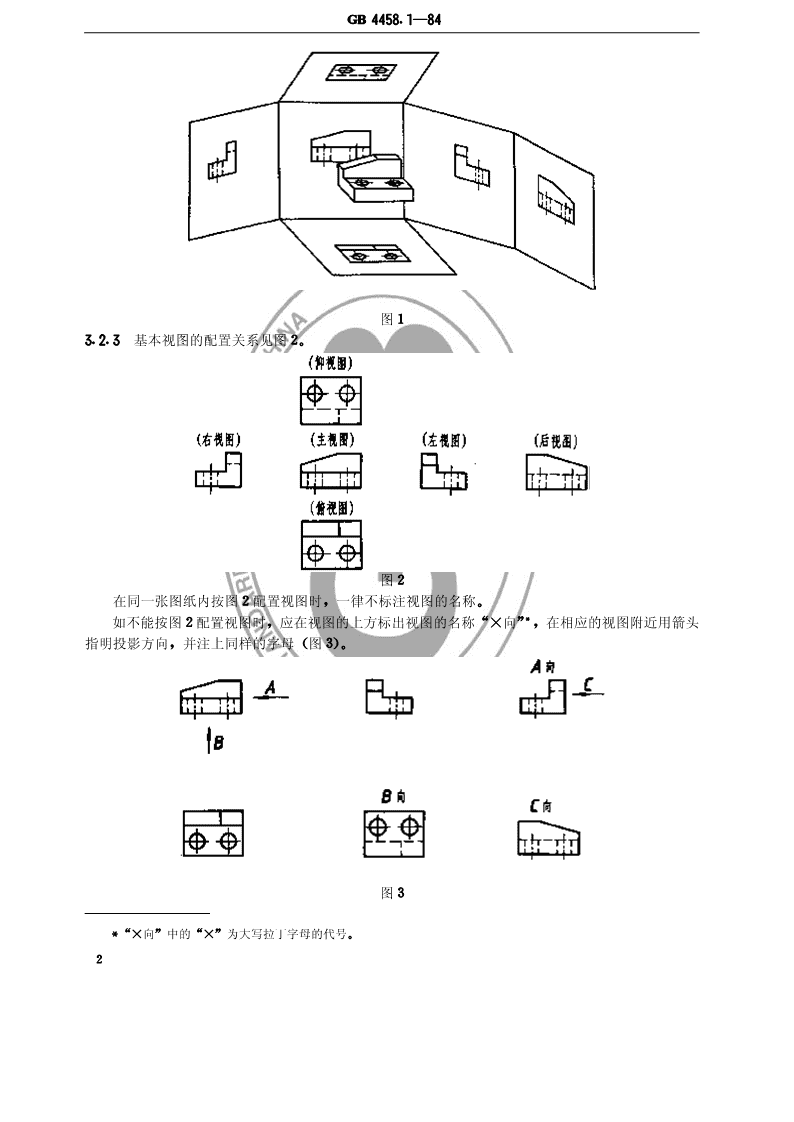

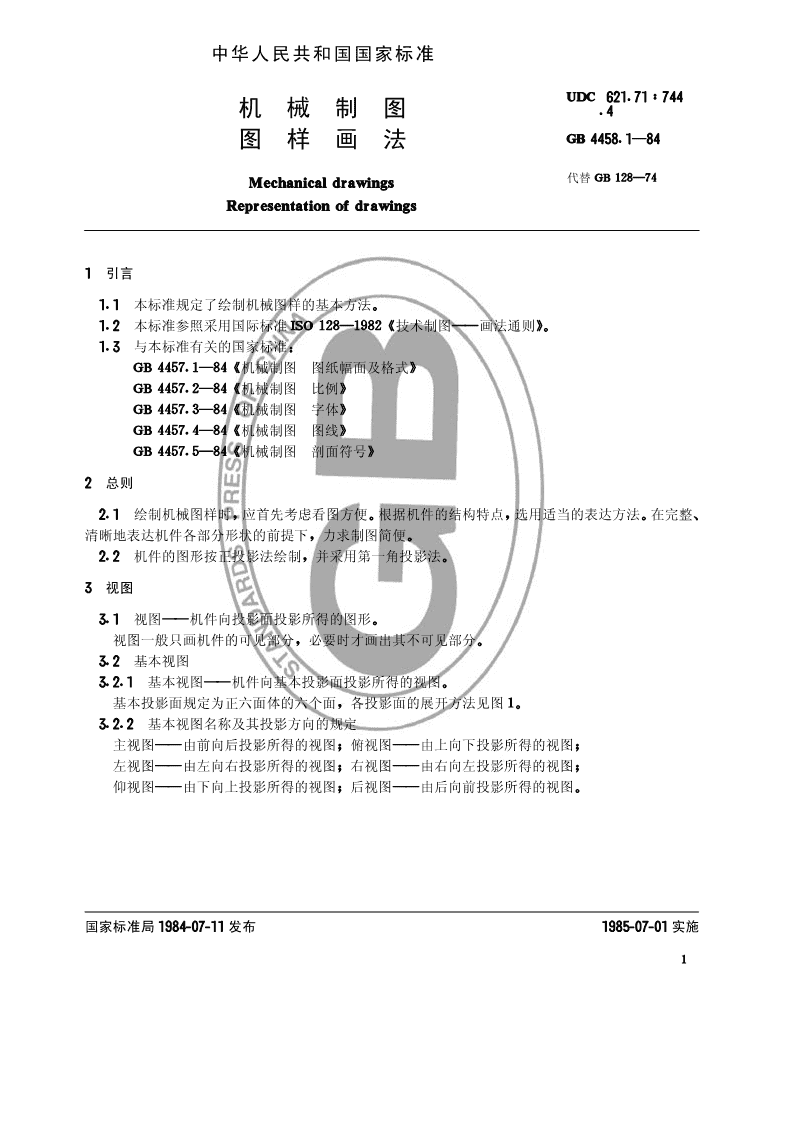

'中华人民共和国国家标准机械制图图样画法代替引言本标准规定了绘制机械图样的基本方法本标准参照采用国际标准技术制图画法通则与本标准有关的国家标准机械制图图纸幅面及格式机械制图比例机械制图字体机械制图图线机械制图剖面符号总则绘制机械图样时应首先考虑看图方便根据机件的结构特点选用适当的表达方法在完整清晰地表达机件各部分形状的前提下力求制图简便机件的图形按正投影法绘制并采用第一角投影法视图视图机件向投影面投影所得的图形视图一般只画机件的可见部分必要时才画出其不可见部分基本视图基本视图机件向基本投影面投影所得的视图基本投影面规定为正六面体的六个面各投影面的展开方法见图基本视图名称及其投影方向的规定主视图由前向后投影所得的视图俯视图由上向下投影所得的视图左视图由左向右投影所得的视图右视图由右向左投影所得的视图仰视图由下向上投影所得的视图后视图由后向前投影所得的视图国家标准局发布实施 图基本视图的配置关系见图图在同一张图纸内按图配置视图时一律不标注视图的名称如不能按图配置视图时应在视图的上方标出视图的名称向在相应的视图附近用箭头指明投影方向并注上同样的字母图图向中的为大写拉丁字母的代号 斜视图机件向不平行于任何基本投影面的平面投影所得的视图画斜视图时必须在视图的上方标出视图的名称向在相应的视图附近用箭头指明投影方向并注上同样的字母图图斜视图一般按投影关系配置图必要时也可配置在其它适当位置在不致引起误解时允许将图形旋转标注形式为向旋转图向旋转图向旋转图局部视图将机件的某一部分向基本投影面投影所得的视图画局部视图时一般在局部视图上方标出视图的名称向在相应的视图附近用箭头指明投影方向并注上同样的字母图 图 当局部视图按投影关系配置中间又没有其它图形隔开时可省略标注图中局部视图局部视图和局部的斜视图的断裂边界应以波浪线表示图当所表示的局部结构是完整的且外轮廓线又成封闭时波浪线可省略不画图向旋转视图假想将机件的倾斜部分旋转到与某一选定的基本投影面平行后再向该投影面投影所得的视图图剖视剖视图假想用剖切面剖开机件将处在观察者和剖切面之间的部分移去而将其余部分向投影面投影所得的图形图剖切面注各种剖切面亦适用于画剖面图单一剖切面图一般用平面剖切机件也可用柱面剖切机件采用柱面剖切机件时剖视图应按展开绘制图图图 图图图两相交的剖切平面交线垂直于某一基本投影面用两相交的剖切平面交线垂直于某一基本投影面剖开机件的方法称为旋转剖图 图图图图 图采用这种方法画剖视图时先假想按剖切位置剖开机件然后将被剖切平面剖开的结构及其有关部分旋转到与选定的投影面平行再进行投影在剖切平面后的其它结构一般仍按原来位置投影图油孔当剖切后产生不完整要素时应将此部分按不剖绘制如图中的臂图图几个平行的剖切平面用几个平行的剖切平面剖开机件的方法称为阶梯剖图采用这种方法画剖视图时在图形内不应出现不完整的要素仅当两个要素在图形上具有公共对称中心线或轴线时可以各画一半此时应以对称中心线或轴线为界图 图图组合的剖切平面除旋转阶梯剖以外用组合的剖切平面剖开机件的方法称为复合剖图图 图采用这种方法画剖视图时可采用展开画法此时应标注展开图图不平行于任何基本投影面的剖切平面用不平行于任何基本投影面的剖切平面剖开机件的方法称为斜剖图图图旋转采用这种方法画剖视图在不致引起误解时允许将图形旋转标注形式为旋转图旋转 图图全剖视图用剖切平面完全地剖开机件所得的剖视图图主视图图图图图图半剖视图当机件具有对称平面时在垂直于对称平面的投影面上投影所得的图形可以对称中心线为界一半画成剖视另一半画成视图图机件的形状接近于对称且不对称部分已另有图形表达清楚时也可以画成半剖视图 图图局部剖视图用剖切平面局部地剖开机件所得的剖视图图图图局部剖视图用波浪线分界波浪线不应和图样上其它图线重合当被剖结构为回转体时允许将该结构的中心线作为局部剖视与视图的分界线图图图剖切符号线宽断开的粗实线尽可能不与图形的轮廓线相交在它的起迄和转折处应用相同的字母标出但当转折处地位有限又不致引起误解时允许省略标注图两组或两组以上相交的剖切平面其剖切符号相交处用大写字母标注图基本视图配置的规定见条同样适用于剖视图图图剖视图也可按投影关系配置在与剖切符号相对应的位置图必要时允许配置在其它适当位置 图剖切位置与剖视图的标注一般应在剖视图的上方用字母标出剖视图的名称在相应的视图上用剖切符号表示剖切位置用箭头表示投影方向并注上同样的字母图当剖视图按投影关系配置中间又没有其它图形隔开时可省略箭头图当单一剖切平面通过机件的对称平面或基本对称的平面且剖视图按投影关系配置中间又没有其它图形隔开时可省略标注图主视图图主视图图主视图当单一剖切平面的剖切位置明显时局部剖视图的标注可省略图用几个剖切平面分别剖开机件得到的剖视图为相同的图形时可按图的形式标注 图图图用一个公共剖切平面剖开机件按不同方向投影得到的两个剖视图应按图的形式标注可将投影方向一致的几个对称图形各取一半或四分之一合并成一个图形此时应在剖视图附近标出相应的剖视图名称图 图图剖面剖面图假想用剖切平面将机件的某处切断仅画出断面的图形图剖面分为移出剖面图和重合剖面图图 图图移出剖面的轮廓线用粗实线绘制图重合剖面的轮廓线用细实线绘制当视图中的轮廓线与重合剖面的图形重迭时视图中的轮廓线仍应连续画出不可间断图移出剖面应尽量配置在剖切符号或剖切平面迹线的延长线上图剖切平面迹线是剖切平面与投影面的交线用细点划线表示剖面图形对称时也可画在视图的中断处图图图必要时可将移出剖面配置在其它适当的位置在不致引起误解时允许将图形旋转其标注形式见图图由两个或多个相交的剖切平面剖切得出的移出剖面中间一般应断开图当剖切平面通过回转面形成的孔或凹坑的轴线时这些结构按剖视绘制图图 当剖切平面通过非圆孔会导致出现完全分离的两个剖面时则这些结构应按剖视绘制图图图图图剖切位置与剖面图的标注移出剖面一般应用剖切符号表示剖切位置用箭头表示投影方向并注上字母在剖面图的上方应用同样的字母标出相应的名称图配置在剖切符号延长线上的不对称移出剖面可省略字母图配置在剖切符号上的不对称重合剖面不必标注字母图不配置在剖切符号延长线上的对称移出剖面如图图以及按投影关系配置的不对称移出剖面如图均可省略箭头对称的重合剖面图配置在剖切平面迹线延长线上的对称移出剖面图以及配置在视图中断处的对称移出剖面图均不必标注图图 局部放大图局部放大图将机件的部分结构用大于原图形所采用的比例画出的图形局部放大图可画成视图剖视剖面它与被放大部分的表达方式无关图局部放大图应尽量配置在被放大部位的附近绘制局部放大图时除螺纹牙型齿轮和链轮的齿形外应按图图用细实线圈出被放大的部位当同一机件上有几个被放大的部分时必须用罗马数字依次标明被放大的部位并在局部放大图的上方标注出相应的罗马数字和所采用的比例图当机件上被放大的部分仅一个时在局部放大图的上方只需注明所采用的比例图同一机件上不同部位的局部放大图当图形相同或对称时只需画出一个图图图必要时可用几个图形来表达同一个被放大部分的结构图图简化画法在不致引起误解时零件图中的移出剖面允许省略剖面符号但剖切位置和剖面图的标注必须遵照条的规定图 图当机件具有若干相同结构齿槽等并按一定规律分布时只需画出几个完整的结构其余用细实线连接在零件图中则必须注明该结构的总数图在剖视图中类似牙嵌式离合器的齿等相同结构可按图表示图图图 图若干直径相同且成规律分布的孔圆孔螺孔沉孔等可以仅画出一个或几个其余只需用点划线表示其中心位置图在零件图中应注明孔的总数图网状物编织物或机件上的滚花部分可在轮廓线附近用细实线示意画出并在零件图上或技术要求中注明这些结构的具体要求图对于机件的肋轮辐及薄壁等如按纵向剖切这些结构都不画剖面符号而用粗实线将它与其邻接部分分开当零件回转体上均匀分布的肋轮辐孔等结构不处于剖切平面上时可将这些结构旋转到剖切平面上画出图 图图图图图当图形不能充分表达平面时可用平面符号相交的两细实线表示图 图图图图形中的过渡线应按图图绘制在不致引起误解时过渡线相贯线允许简化例如用圆弧或直线代替非圆曲线图在不致引起误解时对于对称机件的视图可只画一半或四分之一并在对称中心线的两端画出两条与其垂直的平行细实线图较长的机件轴杆型材连杆等沿长度方向的形状一致或按一定规律变化时可断开后缩短绘制图图图图图 图图图与投影面倾斜角度小于或等于的圆或圆弧其投影可用圆或圆弧代替图 图类似图图所示机件上较小的结构如在一个图形中已表示清楚时其它图形可简化或省略图图在不致引起误解时零件图中的小圆角锐边的小倒圆或小倒角允许省略不画但必须注明尺寸或在技术要求中加以说明图图图图机件上斜度不大的结构如在一个图形中已表达清楚时其它图形可按小端画出图 图零件上对称结构的局部视图可按图图所示的方法绘制圆柱形法兰和类似零件上均匀分布的孔可按图所示的方法表示由机件外向该法兰端面方向投影图图图用一系列剖面表示机件上较复杂的曲面时可只画出剖面轮廓并可配置在同一个位置上图在装配图中对于紧固件以及轴连杆球钩子键销等实心零件若按纵向剖切且剖切平面通过其对称平面或轴线时则这些零件均按不剖绘制如需要特别表明零件的构造如凹槽键槽销孔等则可用局部剖视表示图在装配图中可用细实线表示带传动中的带图用点划线表示链传动中的链条图 在装配图中零件的工艺结构如小圆角倒角退刀槽等可不画出图对于装配图中若干相同的零件组如螺栓连接等可仅详细地画出一组或几组其余只需表示装配位置如图的中心线图图图图图 在装配图中可假想沿某些零件的结合面剖切图或假想将某些零件拆卸后绘制需要说明时可加标注拆去等图图 图在装配图中可以单独画出某一零件的视图但必须在所画视图的上方注出该零件的视图名称在相应视图的附近用箭头指明投影方向并注上同样的字母图泵盖向图被网状物挡住的部分均按不可见轮廓绘制在装配图中当剖切平面通过的某些部件为标准产品或该部件已由其它图形表示清楚时可按不剖绘制如图中的油杯 在锅炉化工设备等装配图中可用点划线表示密集的管子图图 在装配剖视图中当不致引起误解时剖切平面后不需表达的部分可省略不画图其它规定画法由透明材料制成的物体均按不透明物体绘制对于供观察用的刻度字体指针液面等可按可见轮廓线绘制图用双点划线绘制的相邻辅助零部件一般不应遮盖其后面的零部件图图图在需要表示位于剖切平面前的结构时这些结构按假想投影的轮廓线绘制图图在剖视图的剖面中可再作一次局部剖采用这种表达方法时两个剖面的剖面线应同方向同间隔但要互相错开并用引出线标注其名称图当剖切位置明显时也可省略标注 图图 附录滚动轴承画法参考件本附录规定了装配图中滚动轴承的简化画法示意画法和图示符号滚动轴承画法滚动轴承剖视图轮廓应按外径内径宽度等实际尺寸绘制轮廓内可用简化画法或示意画法绘制与相邻零件有关的结构如止动槽止动挡边等按实际形状绘制在装配图中需较详细地表达滚动轴承的主要结构时可采用简化画法见表在装配图中只需简单地表达滚动轴承的主要结构时可采用示意画法见表用延长滚动体母线的方法表示内圈或外圈无挡边的方向图图密封结构和防尘结构的示意画法见图图在只需要用符号表示滚动轴承的场合可采用表中的图示符号同一图样中应采用同一种画法在垂直于轴线的投影面的视图中滚动轴承的简化画法如图所示在垂直于轴线的投影面的视图中滚动轴承的示意画法如图所示 图样中必须按规定注出滚动轴承代号装配图中滚动轴承画法见图同一轴上相同型号的轴承在不致引起误解时可只完整地画出一个图传动系统图中滚动轴承图示符号的画法见图图图图图 图画法简化画法示意画法图示符号轴承类型向心球轴承 续表画法简化画法示意画法图示符号轴承类型外一圈面有带向止防动尘槽盖心球外两圈面有带止密动挡封边圈轴承外内圈圈端有面球突面出 续表画法简化画法示意画法图示符号轴承类型双调列心球轴承双带退卸列套角接触球轴承 续表画法简化画法示意画法图示符号轴承类型双角接触球轴承列推力球轴带承外罩 续表画法简化画法示意画法图示符号轴承类型双推力球轴承向内圈无向挡心短边圆柱滚子轴内带承圈斜无挡挡边圈 续表画法简化画法示意画法图示符号轴承类型内圈单挡向边心短圆无柱外滚子圈轴承无内圈 续表画法简化画法示意画法图示符号轴承类型向心双短圆柱滚子轴承列推力短圆柱滚子轴承滚内针圈轴无承挡边 续表画法简化画法示意画法图示符号轴承类型滚无针轴内承圈圆锥滚子轴承双列 续表画法简化画法示意画法图示符号轴承类型推力圆锥滚子轴承调双心滚子轴承列推力调心滚子轴承推力圆锥滚子轴承的滚动体画成圆锥形其他类型轴承的滚动体画成圆柱形 续表画法简化画法示意画法图示符号轴承类型推力球和滚针组合轴承 附录滚动轴承的简化画法和示意画法的尺寸比例参考件尺寸比例简化画法示意画法轴承类型向心球轴承调心双球轴承列 续表尺寸比例简化画法示意画法轴承类型角接触球轴承双列 续表尺寸比例简化画法示意画法轴承类型推力球轴承双向 续表尺寸比例简化画法示意画法轴承类型内圈无向挡心边短圆柱滚子轴无承内圈 续表尺寸比例简化画法示意画法轴承类型向双心短圆柱滚子轴承列推力短圆柱滚子轴承 续表尺寸比例简化画法示意画法轴承类型内圈无挡滚边针轴承无内圈 续表尺寸比例简化画法示意画法轴承类型圆锥滚子轴承推力圆锥滚子轴承 续表尺寸比例简化画法示意画法轴承类型调心滚子轴承推力调心滚子轴承'
