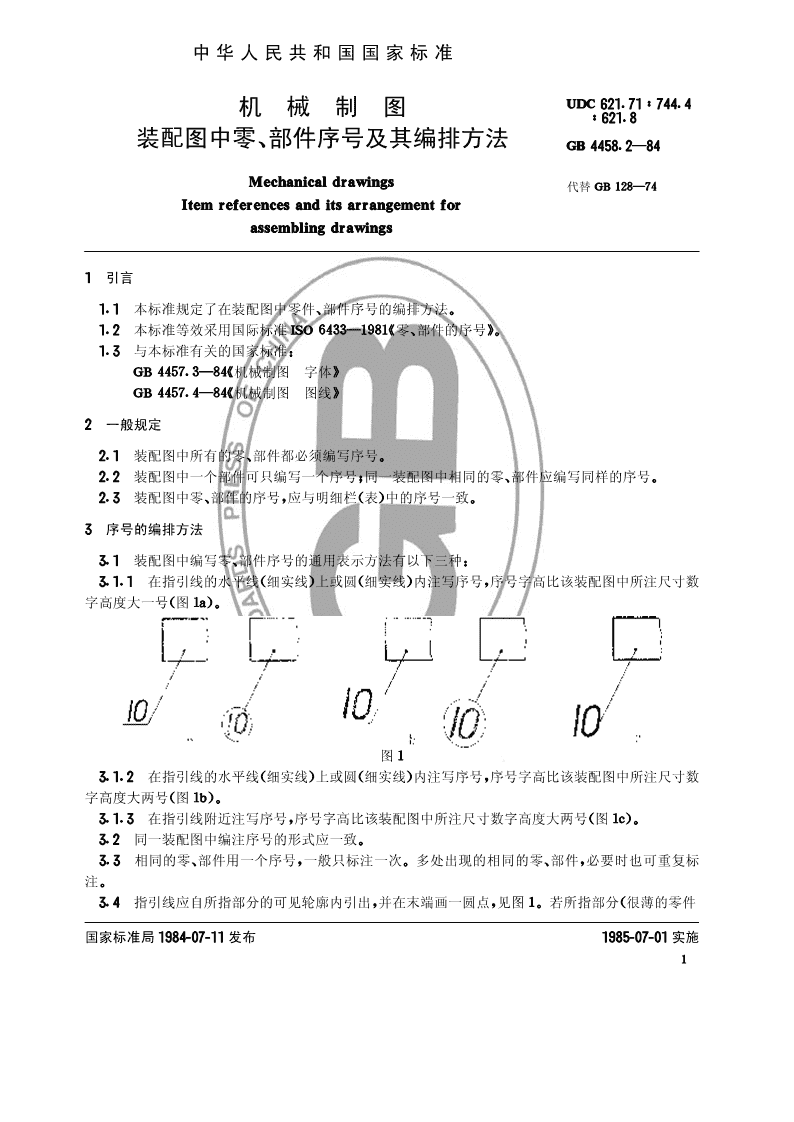

'中华人民共和国国家标准机械制图装配图中零部件序号及其编排方法代替引言本标准规定了在装配图中零件部件序号的编排方法本标准等效采用国际标准零部件的序号与本标准有关的国家标准机械制图字体机械制图图线一般规定装配图中所有的零部件都必须编写序号装配图中一个部件可只编写一个序号同一装配图中相同的零部件应编写同样的序号装配图中零部件的序号应与明细栏表中的序号一致序号的编排方法装配图中编写零部件序号的通用表示方法有以下三种在指引线的水平线细实线上或圆细实线内注写序号序号字高比该装配图中所注尺寸数字高度大一号图图在指引线的水平线细实线上或圆细实线内注写序号序号字高比该装配图中所注尺寸数字高度大两号图在指引线附近注写序号序号字高比该装配图中所注尺寸数字高度大两号图同一装配图中编注序号的形式应一致相同的零部件用一个序号一般只标注一次多处出现的相同的零部件必要时也可重复标注指引线应自所指部分的可见轮廓内引出并在末端画一圆点见图若所指部分很薄的零件国家标准局发布实施

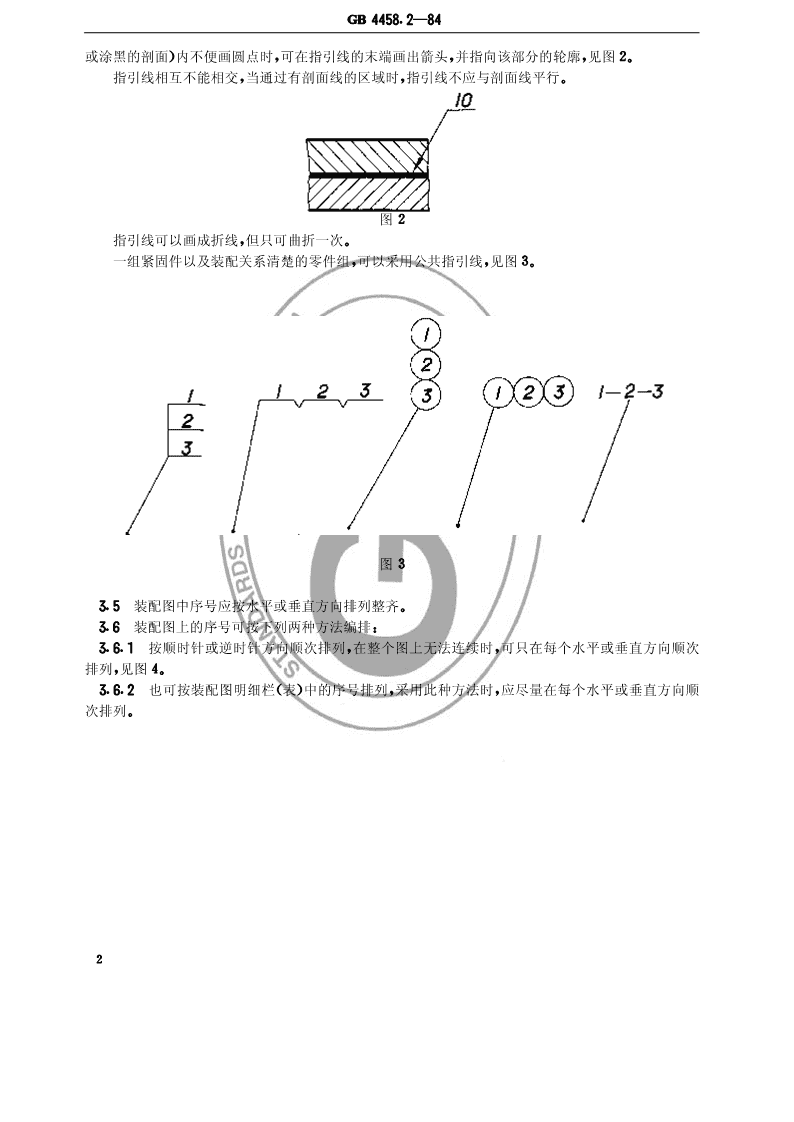

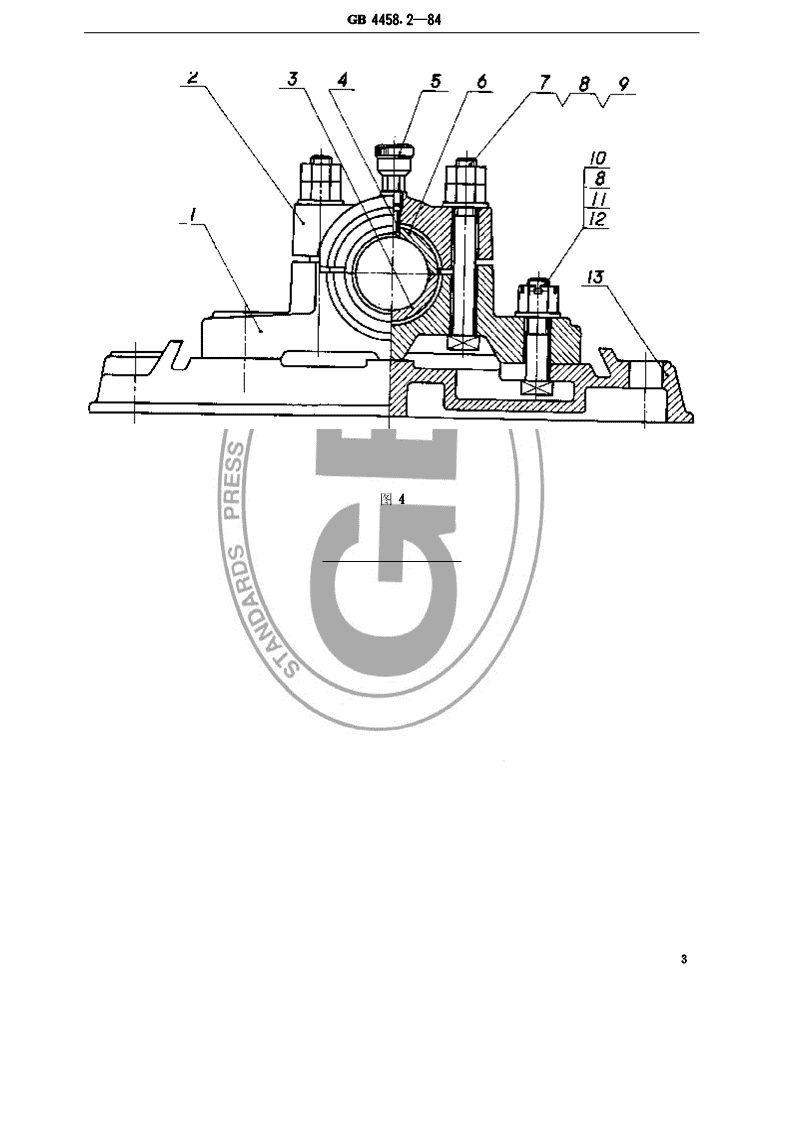

或涂黑的剖面内不便画圆点时可在指引线的末端画出箭头并指向该部分的轮廓见图指引线相互不能相交当通过有剖面线的区域时指引线不应与剖面线平行图指引线可以画成折线但只可曲折一次一组紧固件以及装配关系清楚的零件组可以采用公共指引线见图图装配图中序号应按水平或垂直方向排列整齐装配图上的序号可按下列两种方法编排按顺时针或逆时针方向顺次排列在整个图上无法连续时可只在每个水平或垂直方向顺次排列见图也可按装配图明细栏表中的序号排列采用此种方法时应尽量在每个水平或垂直方向顺次排列
图'
