GBT50001-2010非正式版房屋建筑制图统一标准非正式版.pdf 71页

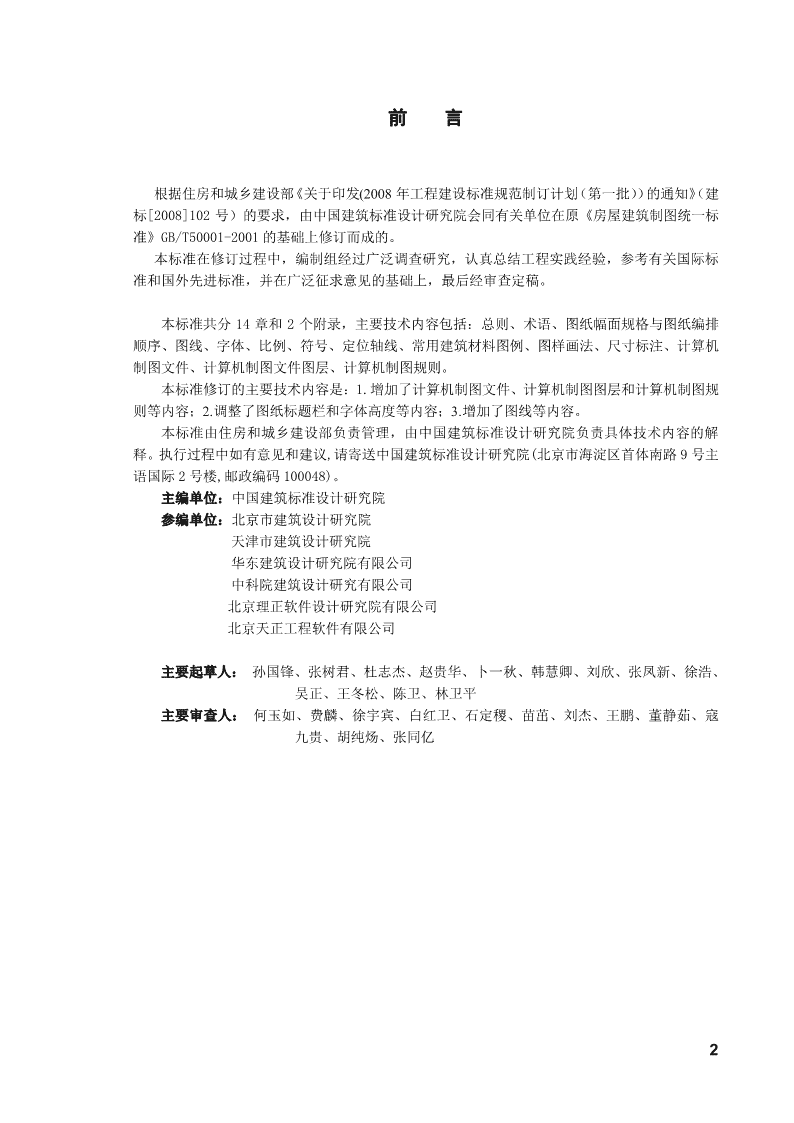

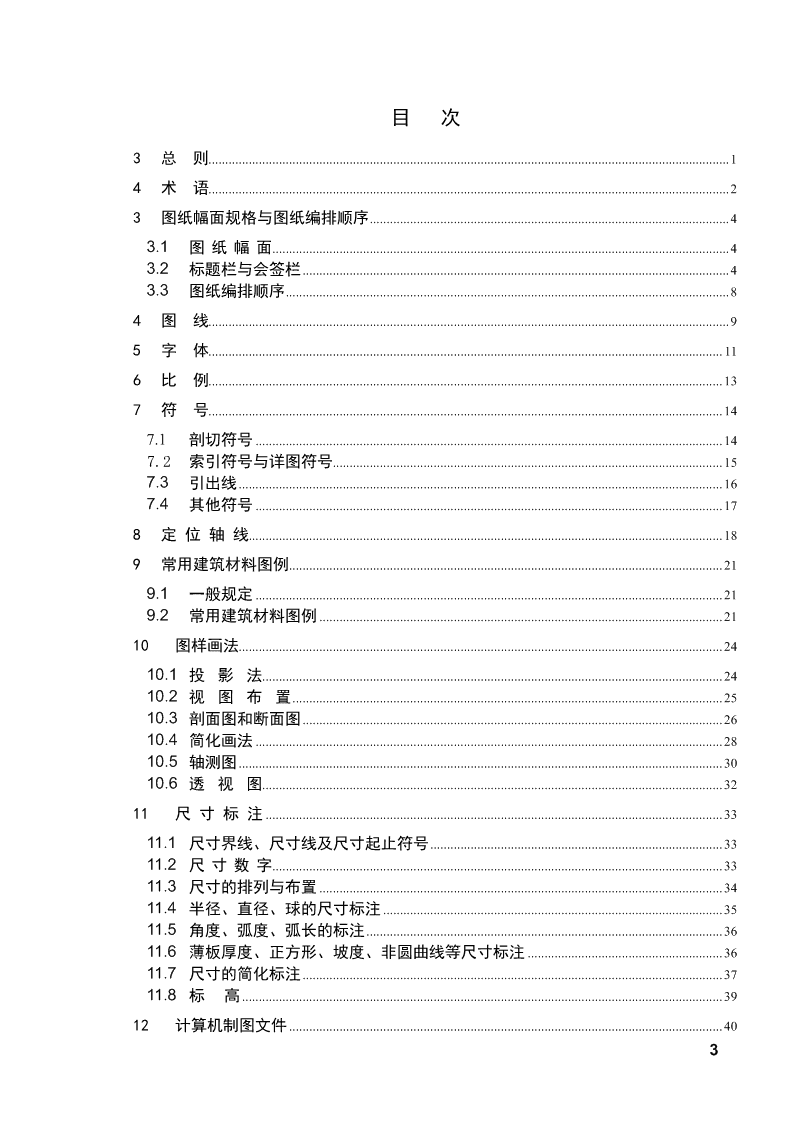

'UDC中华人民共和国国家标准PGB50001—2010房屋建筑制图统一标准Unifiedstandardforbuildingdrawings2010-08-18发布2011-03-01实施中华人民共和国住房和城乡建设部联合发布中华人民共和国国家质量监督检验检疫总局1 前言根据住房和城乡建设部《关于印发(2008年工程建设标准规范制订计划（第一批））的通知》（建标[2008]102号）的要求，由中国建筑标准设计研究院会同有关单位在原《房屋建筑制图统一标准》GB/T50001-2001的基础上修订而成的。本标准在修订过程中，编制组经过广泛调查研究，认真总结工程实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，最后经审查定稿。本标准共分14章和2个附录，主要技术内容包括：总则、术语、图纸幅面规格与图纸编排顺序、图线、字体、比例、符号、定位轴线、常用建筑材料图例、图样画法、尺寸标注、计算机制图文件、计算机制图文件图层、计算机制图规则。本标准修订的主要技术内容是：1.增加了计算机制图文件、计算机制图图层和计算机制图规则等内容；2.调整了图纸标题栏和字体高度等内容；3.增加了图线等内容。本标准由住房和城乡建设部负责管理，由中国建筑标准设计研究院负责具体技术内容的解释。执行过程中如有意见和建议,请寄送中国建筑标准设计研究院(北京市海淀区首体南路9号主语国际2号楼,邮政编码100048)。主编单位：中国建筑标准设计研究院参编单位：北京市建筑设计研究院天津市建筑设计研究院华东建筑设计研究院有限公司中科院建筑设计研究有限公司北京理正软件设计研究院有限公司北京天正工程软件有限公司主要起草人：孙国锋、张树君、杜志杰、赵贵华、卜一秋、韩慧卿、刘欣、张凤新、徐浩、吴正、王冬松、陈卫、林卫平主要审查人：何玉如、费麟、徐宇宾、白红卫、石定稷、苗茁、刘杰、王鹏、董静茹、寇九贵、胡纯炀、张同亿2标准分享网www.bzfxw.com免费下载 目次3总则...........................................................................................................................................................14术语...........................................................................................................................................................23图纸幅面规格与图纸编排顺序...........................................................................................................43.1图纸幅面........................................................................................................................................43.2标题栏与会签栏...............................................................................................................................43.3图纸编排顺序....................................................................................................................................84图线...........................................................................................................................................................95字体.........................................................................................................................................................116比例.........................................................................................................................................................137符号.........................................................................................................................................................147.1剖切符号...........................................................................................................................................147.2索引符号与详图符号....................................................................................................................157.3引出线................................................................................................................................................167.4其他符号...........................................................................................................................................178定位轴线.............................................................................................................................................189常用建筑材料图例.................................................................................................................................219.1一般规定...........................................................................................................................................219.2常用建筑材料图例........................................................................................................................2110图样画法................................................................................................................................................2410.1投影法.........................................................................................................................................2410.2视图布置................................................................................................................................2510.3剖面图和断面图.............................................................................................................................2610.4简化画法...........................................................................................................................................2810.5轴测图................................................................................................................................................3010.6透视图.........................................................................................................................................3211尺寸标注........................................................................................................................................3311.1尺寸界线、尺寸线及尺寸起止符号.......................................................................................3311.2尺寸数字......................................................................................................................................3311.3尺寸的排列与布置........................................................................................................................3411.4半径、直径、球的尺寸标注.....................................................................................................3511.5角度、弧度、弧长的标注..........................................................................................................3611.6薄板厚度、正方形、坡度、非圆曲线等尺寸标注..........................................................3611.7尺寸的简化标注.............................................................................................................................3711.8标高...............................................................................................................................................3912计算机制图文件.................................................................................................................................403 12.1一般规定...........................................................................................................................................4012.2工程图纸的编号.............................................................................................................................4012.3计算机制图文件的命名...............................................................................................................4112.4计算机制图文件夹........................................................................................................................4212.5计算机制图文件的使用与管理.................................................................................................4212.6协同设计与计算机制图文件.....................................................................................................4313计算机制图文件的图层...................................................................................................................441414计算机制图规则...........................................................................................................................45附录A常用工程图纸编号与计算机制图文件名称举例................................................................47A-1常用专业代码列表............................................................................................................................47A-2常用阶段代码列表............................................................................................................................47A-3常用类型代码列表............................................................................................................................47附录B常用图层名称举例..........................................................................................................................48B-1常用状态代码列表............................................................................................................................48B-2常用总图专业图层名称列表.........................................................................................................48B-3常用建筑专业图层名称列表.........................................................................................................49B-4常用结构专业图层名称列表.........................................................................................................51B-5常用给水排水专业图层名称列表...............................................................................................56B-6常用暖通空调专业图层名称列表...............................................................................................59B-7常用电气专业图层名称列表.........................................................................................................62本标准用词说明..............................................................................................................................................65引用标准名录...................................................................................................................................................654标准分享网www.bzfxw.com免费下载 CONTENTS1GENERALPROVISIONS.......................................................................................................................12TERMS.............................................................................................................................................................13.SIZESPECIFICATIONANDCOMPILINGSEQUENCEOFDRAWINGS................33.1SHEETSIZEOFENGINEERINGDRAWING........................................................................................33.2TITLEBLOCK.........................................................................................................................................33.3SETTINGORDEROFSHEETS..............................................................................................................84.CHART.........................................................................................................................................................115FONT..............................................................................................................................................................116SCALE............................................................................................................................................................137SYMBOL.......................................................................................................................................................147.1CUTTINGSYMBOL..............................................................................................................................147.2INDEXSYMBOLANDDETAILEDSYMBOL..........................................................................147.3LEADERLINE....................................................................................................................................167.4OTHERSYMBOLS.............................................................................................................................178LOCATIONAXISGRID........................................................................................................................189LEGENDSOFCOMMONBUILDINGMATERIALS..............................................................209.1GENERALPROVISIONS......................................................................................................................209.2LEGENDSOFCOMMONBUILDINGMATERIALS..................................................................2010DRAWINGMETHOD...........................................................................................................................2310.1PROJECTIONMETHOD...................................................................................................................2310.2VIEWLAYOUT....................................................................................................................................2410.3SECTIONANDPROFILE.............................................................................................................2510.4SIMPLIFIEDDRAWINGMETHOD.............................................................................................2710.5AXONOMETRICDRAWING...........................................................................................................2910.6PERSPECTIVEDRAWING..............................................................................................................3111DIMENSIONS...........................................................................................................................................3211.1EXTENSIONLINE,DIMENSIONLINEANDARROWHEAD.........................................................3211.2DIMENSIONTEXT..............................................................................................................................3211.3DIMENSIONARANGEMENTANDLAYOUT..........................................................................3311.4RADIALDIMENSIONFORCIRCLEANDSPHERE.........................................................3411.5ANGULARANDARCLENGTHDIMENSION......................................................................3511.6FORSHEETTHICKNESS,SQUARE,SLOPEANDNON-ROUNDCURVEETC..........................3611.7SIMPLIFIEDLABELINGOFDIMENSIIONS...........................................................................3711.8ELEVATION.........................................................................................................................................385 12CADDOCUMENTS...............................................................................................................................4012.1GENERALPROVISIONS....................................................................................................................4012.2NUMBERINGOFENGINEERINGDRAWINGS...............................................................................4112.3NAMINGOFCADFILES..................................................................................................................4212.4NAMINGOFCADFILEFOLDER...................................................................................................4212.5USEANDMANAGEMENTOFCADFILES..............................................................................4312.6SYNERGITICDESIGNANDCADFILES...........................................................................4413LAYERSFORCADFILE...................................................................................................................4413.1GENERALPROVISIONS...................................................................................................................4413.2LAYERNAMEFORMATS...............................................................................................4614.CADCONVENTIONS.................................................................................................................................48APPENDIXAEXAMPLESOFCOMMONENGINEERINGSHEETCODINGANDCADFILENAMING....................................................................................................48APPENDIXBCOMMONLAYERNAMINGEXAMPLES..............................................49EXPLANATIONOFWORDINGINTHISSTANDARD...................................................66LISTOFQUOTEDSTANDARDS.......................................................................................666标准分享网www.bzfxw.com免费下载 3总则为了统一房屋建筑制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、审查、存档的要求，适应工程建设的需要，制定本标准。本标准是房屋建筑制图的基本规定，适用于总图、建筑、结构、给水排水、暖通空调、电气等各专业制图。本标准适用于下列制图方式绘制的图样：1计算机制图；2手工制图。本标准适用于各专业下列工程制图：1新建、改建、扩建工程的各阶段设计图、竣工图；2原有建筑物、构筑物和总平面的实测图；3通用设计图、标准设计图。房屋建筑制图除应符合本标准的规定外，尚应符合国家现行有关标准的规定。1 4术语2.0.1图纸幅面drawingformat图纸幅面是指图纸宽度与长度组成的图面。2.0.2图线chart图线是指起点和终点间以任何方式连接的一种几何图形，形状可以是直线或曲线，连续和不连续线。2.0.3字体font字体是指文字的风格式样，又称书体。2.0.4比例scale比例是指图中图形与其实物相应要素的线性尺寸之比。2.0.5视图view将物体按正投影法向投影面投射时所得到的投影称为视图。2.0.6轴测图axonometricdrawing用平行投影法将物体连同确定该物体的直角坐标系一起沿不平行于任一坐标平面的方向投射到一个投影面上，所得到的图形，称作轴测图。2.0.7透视图perspectivedrawing根据透视原理绘制出的具有近大远小特征的图像，以表达建筑设计意图。2.0.8标高elevation以某一水平面作为基准面，并作零点(水准原点)起算地面(楼面)至基准面的垂直高度。2.0.9工程图纸projectsheet根据投影原理或有关规定绘制在纸介质上的，通过线条、符号、文字说明及其他图形元素表示工程形状、大小、结构等特征的图形。2.0.10计算机制图文件computeraideddrawingfile利用计算机制图技术绘制的，记录和存储工程图纸所表现的各种设计内容的数据文件。2.0.11计算机制图文件夹computeraideddrawingfolder在磁盘等设备上存储计算机制图文件的逻辑空间。又称为计算机制图文件目录。2.0.12协同设计synergiticdesign通过计算机网络与计算机辅助设计技术，创建协作设计环境，使设计团队各成员围绕共同的设计目标和对象，按照各自分工，并行交互式地完成设计任务，实现设计资源的优化配置与共享，最终获得符合工程要求的设计成果文件。2.0.13计算机制图文件参照方式referenceofcomputeraideddrawingfile在当前计算机制图文件中引用并显示其他计算机制图文件(被参照文件)的部分或全部数据内容的一种计算机技术。当前计算机制图文件只记录被参照文件的存储位置和文件名，并不记录被2标准分享网www.bzfxw.com免费下载 参照文件的具体数据内容，并且随着被参照文件的修改而同步更新。2.0.14图层layer计算机制图文件中相关图形元素数据的一种组织结构。属于同一图层的实体具有统一的颜色、线型、线宽、状态等属性。3 3图纸幅面规格与图纸编排顺序3.1图纸幅面3.1.1图纸幅面及图框尺寸，应符合表2.1.1的规定及图3.1.1-1～图3.1.1-3的格式。表3.1.1幅面及图框尺寸(㎜)幅面代号A0A1A2A3A4尺寸代号b×l841×1189594×841420×594297×420210×297c105a253.1.2需要微缩复制的图纸，其一个边上应附有一段准确米制尺度，四个边上均附有对中标志，米制尺度的总长应为100mm，分格应为10mm。对中标志应画在图纸内框各边长的中点处，线宽0.35mm，应伸入内框边，在框外为5mm。对中标志的线段，于l1和b1范围取中。3.1.3图纸的短边尺寸不应加长，A0～A3幅面长边尺寸可加长，但应符合表3.1.3的规定。表3.1.3图纸长边加长尺寸(㎜)幅面代号长边尺寸长边加长后的尺寸1486(A0+1/4)1635(A0+3/8)1783(A0+1/2)1932(A0+5/8)2080(A0+3/4)A011892230(A0+7/8)2378(A0+1)1051(A1+1/4)1261(A1+1/2)1471(A1+3/4)1682(A1+1)1892(A1+5/4)A18412102(A1+3/2)743(A2+1/4)891(A2+1/2)1041(A2+3/4)1189(A2+1)1338(A2+5/4)A25941486(A2+3/2)1635(A2+7/4)1783(A2+2)1932(A2+9/4)2080(A2+5/2)630(A3+1/2)841(A3+1)1051(A3+3/2)1261(A3+2)1471(A3+5/2)A34201682(A3+3)1892(A3+7/2)注：有特殊需要的图纸，可采用b×l为841mm×891mm与1189mm×1261mm的幅面。3.1.4图纸以短边作为垂直边应为横式，以短边作为水平边应为立式。A0～A3图纸宜横式使用；必要时，也可立式使用。3.1.5一个工程设计中，每个专业所使用的图纸，不宜多于两种幅面，不含目录及表格所采用的A4幅面。3.2标题栏与会签栏3.2.0图纸中应有标题栏、图框线、幅面线、装订边线和对中标志。图纸的标题栏及装订边的位置，应符合下列规定：1横式使用的图纸，应按图3.2.1-1、图3.2.1-2的形式进行布置；4标准分享网www.bzfxw.com免费下载 2立式使用的图纸，应按图3.2.1-3、图3.2.1-4的形式进行布置。对中标志图框线会签栏幅面线标题栏对中标志对中标志装订边对中标志图3.2.1-1A0～A3横式幅面(一)对中标志图框线会签栏幅面线对中标志对中标志装订边对中标志标题栏图3.2.1-2A0～A3横式幅面(二)5 图3.2.1-3A0～A4立式幅面（一）6标准分享网www.bzfxw.com免费下载 图3.2.1-4A0～A4立式幅面（二）7 3.2.1标题栏应按图3.2.2-1,图3.2.2-2所示，根据工程的需要选择确定其尺寸、格式及分区。签字栏应包括实名列和签名列，并应符合下列规定：图3.2.2-1标题栏(一)图3.2.2-2标题栏(二)1涉外工程的标题栏内，各项主要内容的中文下方应附有译文，设计单位的上方或左方，应加“中华人民共和国”字样。2.在计算机制图文件中当使用电子签名与认证时，应符合国家有关电子签名法的规定。3.3图纸编排顺序3.3.1工程图纸应按专业顺序编排。应为图纸目录、总图、建筑图、结构图、给水排水图、暖通空调图、电气图等。3.3.2各专业的图纸，应按图纸内容的主次关系、逻辑关系进行分类排序。8标准分享网www.bzfxw.com免费下载 4图线4.0.1图线的宽度b，宜从1.4、1.0、0.7、0.5、0.35、0.25、0.18、0.13mm线宽系列中选取。图线宽度不应小于0.1mm。每个图样，应根据复杂程度与比例大小，先选定基本线宽b，再选用表4.0.1中相应的线宽组。表4.0.1线宽组（mm）线宽比线宽组b1.41.00.70.50.7b1.00.70.50.350.5b0.70.50.350.250.25b0.350.250.180.13注：1需要缩微的图纸，不宜采用0.18及更细的线宽。2同一张图纸内，各不同线宽中的细线，可统一采用较细的线宽组的细线。4.0.2工程建设制图应选用表4.0.2所示的图线。表4.0.2图线名称线型线宽一般用途实线粗b主要可见轮廓线中粗0.7b可见轮廓线中0.5b可见轮廓线、尺寸线、变更云线细0.25b图例填充线、家具线虚线粗b见各有关专业制图标准中粗0.7b不可见轮廓线中0.5b不可见轮廓线、图例线细0.25b图例填充线、家具线单点长粗b见各有关专业制图标准画线中0.5b见各有关专业制图标准细0.25b中心线、对称线、轴线等双点长粗b见各有关专业制图标准画线中0.5b见各有关专业制图标准细0.25b假想轮廓线、成型前原始轮廓线折断线细0.25b断开界线波浪线细0.25b断开界线4.0.3同一张图纸内，相同比例的各图样，应选用相同的线宽组。4.0.4图纸的图框和标题栏线，可采用表4.0.4的线宽。表4.0.4图框线、标题栏线的宽度(㎜)幅面代号图框线标题栏外框线标题栏分格线A0、A1b0.5b0.25bA2、A3、A4b0.7b0.35b9 4.0.5相互平行的图例线，其净间隙或线中间隙不宜小于0.2mm。4.0.6虚线、单点长画线或双点长画线的线段长度和间隔，宜各自相等。4.0.7单点长画线或双点长画线，当在较小图形中绘制有困难时，可用实线代替。4.0.8单点长画线或双点长画线的两端，不应是点。点画线与点画线交接点或点画线与其它图线交接时，应是线段交接。4.0.9虚线与虚线交接或虚线与其它图线交接时，应是线段交接。虚线为实线的延长线时，不得与实线相接。4.0.10图线不得与文字、数字或符号重叠、混淆，不可避免时，应首先保证文字的清晰。10标准分享网www.bzfxw.com免费下载 5字体人5.0.1图纸上所需书写的文字、数字或符号等，均应笔画清晰、字体端正、排列整齐；标点符号应清楚正确。5.0.2文字的字高，应从表5.0.2中选用。字高大于10mm的文字宜采用TRUETYPE字体，如需书写更大的字，其高度应按2的倍数递增。表5.0.2文字的字高(mm)字体种类中文矢量字体TRUETYPE字体及非中文矢量字体字高3.5、5、7、10、14、203、4、6、8、10、14、205.0.3图样及说明中的汉字，宜采用长仿宋体（矢量字体）或黑体，同一图纸字体种类不应超过两种。长仿宋体的宽度与高度的关系应符合表5.0.3的规定，黑体字的宽度与高度应相同。大标题、图册封面、地形图等的汉字，也可书写成其他字体，但应易于辨认。表5.0.3长仿宋字高宽关系(mm)字高201410753.5字宽1410753.52.55.0.4汉字的简化字书写应符合国家有关汉字简化方案的规定。5.0.5图样及说明中的拉丁字母、阿拉伯数字与罗马数字，宜采用单线简体或ROMAN字体。拉丁字母、阿拉伯数字与罗马数字的书写规则，应符合表5.0.5的规定。表5.0.5拉丁字母、阿拉伯数字与罗马数字的书写规则书写格式字体窄字体大写字母高度hh小写字母高度(上下均无延伸)7/10h10/14h小写字母伸出的头部或尾部3/10h4/14h笔画宽度1/10h1/14h字母间距2/10h2/14h上下行基准线的最小间距15/10h21/14h词间距6/10h6/14h11 5.0.6拉丁字母、阿拉伯数字与罗马数字，如需写成斜体字，其斜度应是从字的底线逆时针向上倾斜75。斜体字的高度和宽度应与相应的直体字相等。5.0.7拉丁字母、阿拉伯数字与罗马数字的字高，不应小于2.5mm。5.0.8数量的数值注写，应采用正体阿拉伯数字。各种计量单位凡前面有量值的，均应采用国家颁布的单位符号注写。单位符号应采用正体字母。5.0.9分数、百分数和比例数的注写，应采用阿拉伯数字和数学符号。5.0.10当注写的数字小于1时，应写出各位的“0”，小数点应采用圆点，齐基准线书写。5.0.11长仿宋汉字、拉丁字母、阿拉伯数字与罗马数字示例应符合国家现行标准《技术制图----字体》GB/T14691的有关规定。12标准分享网www.bzfxw.com免费下载 6比例6.0.1图样的比例，应为图形与实物相对应的线性尺寸之比。6.0.2比例的符号为“：”，比例应以阿拉伯数字表示。6.0.3比例宜注写在图名的右侧，字的基准线应取平；比例的字高宜比图名的字高小一号或二号（图6.0.3）。图6.0.3比例的注写6.0.4绘图所用的比例应根据图样的用途与被绘对象的复杂程度，从表6.0.4中选用，并应优先采用表中常用比例。表6.0.4绘图所用的比例1:1、1:2、1:5、1:10、1:20、1:30、1:50、1:100、1:150、1:200、常用比例1:500、1:1000、1:2000、1:3、1:4、1:6、1:15、1:25、1:40、1:60、1:80、1:250、1:300、可用比例1:400、1:600、1:5000、1:10000、1:20000、1:50000、1:100000、1:2000006.0.5一般情况下，一个图样应选用一种比例。根据专业制图需要，同一图样可选用两种比例。6.0.6特殊情况下也可自选比例，这时除应注出绘图比例外，还必须在适当位置绘制出相应的比例尺。13 7符号7.1剖切符号7.1.1剖视的剖切符号应由剖切位置线及剖视方向线组成，均应以粗实线绘制。剖视的剖切符号应符合下列规定：1剖切位置线的长度宜为6mm～10mm；剖视方向线应垂直于剖切位置线，长度应短于剖切位置线，宜为4mm～6mm(图7.1.1-1)，也可采用国际统一和常用的剖视方法，如图7.1.1-2。绘制时，剖视剖切符号不应与其它图线相接触。图7.1.1-1剖视的剖切符号(一)图7.1.1-2剖视的剖切符号(二)2剖视剖切符号的编号宜采用粗阿拉伯数字，按剖切顺序由左至右、由下向上连续编排，并应注写在剖视方向线的端部；3需要转折的剖切位置线，应在转角的外侧加注与该符号相同的编号。4建(构)筑物剖面图的剖切符号应注在±0.000标高的平面图或首层平面图上。5局部剖面图（不含首层）的剖切符号应注在包含剖切部位的最下面一层的平面图上。7.1.2断面的剖切符号应符合下列规定：1断面的剖切符号应只用剖切位置线表示，并应以粗实线绘制，长度宜为6mm～10mm。2断面剖切符号的编号宜采用阿拉伯数字，按顺序连续编排，并应注写在剖切位置线的一侧；编号所在的一侧应为该断面的剖视方向(图7.1.2)。图7.1.2断面的剖切符号14标准分享网www.bzfxw.com免费下载 7.1.3剖面图或断面图，如与被剖切图样不在同一张图内，应在剖切位置线的另一侧注明其所在图纸的编号，也可以在图上集中说明。7.2索引符号与详图符号7.2.1图样中的某一局部或构件，如需另见详图，应以索引符号索引(图7.2.1a)。索引符号是由直径为8mm~10mm的圆和水平直径组成，圆及水平直径应以细实线绘制。索引符号应按下列规定编写：1索引出的详图，如与被索引的详图同在一张图纸内，应在索引符号的上半圆中用阿拉伯数字注明该详图的编号，并在下半圆中间画一段水平细实线(图7.2.1b)。2索引出的详图，如与被索引的详图不在同一张图纸内，应在索引符号的上半圆中用阿拉伯数字注明该详图的编号，在索引符号的下半圆用阿拉伯数字注明该详图所在图纸的编号(图7.2.1c)。数字较多时，可加文字标注。3索引出的详图，如采用标准图，应在索引符号水平直径的延长线上加注该标准图册的编号(图7.2.1d)。需要标注比例时，文字在索引符号右侧或延长线下方，与符号下对齐。(a)(b)(c)(d)图7.2.1索引符号7.2.2索引符号如用于索引剖视详图，应在被剖切的部位绘制剖切位置线，并以引出线引出索引符号，引出线所在的一侧应为剖视方向。索引符号的编写同7.2.1条的规定(图7.2.2)。(a)(b)(c)(d)图7.2.2用于索引剖面详图的索引符号7.2.3零件、钢筋、杆件、设备等的编号直径宜以5mm～6mm的细实线圆表示，同一图样应保持一致，其编号应用阿拉伯数字按顺序编写(图7.2.3)。消火栓、配电箱、管井等的索引符号，直径宜以4mm～6mm为宜。图7.2.3零件、钢筋等的编号7.2.4详图的位置和编号，应以详图符号表示。详图符号的圆应以直径为14mm粗实线绘制。详图应按下列规定编号：1详图与被索引的图样同在一张图纸内时，应在详图符号内用阿拉伯数字注明详图的编号(图7.2.4-1)。15 图7.2.4-1与被索引图样同在一张图纸内的详图符号2详图与被索引的图样不在同一张图纸内时，应用细实线在详图符号内画一水平直径，在上半圆中注明详图编号，在下半圆中注明被索引的图纸的编号((图7.2.4-2)。图7.2.4-2与被索引图样不在同一张图纸内的详图符号7.3引出线7.3.1引出线应以细实线绘制，宜采用水平方向的直线、与水平方向成30°、45°、60°、90°的直线，或经上述角度再折为水平线。文字说明宜注写在水平线的上方(图7.3.1a)，也可注写在水平线的端部(图7.3.1b)。索引详图的引出线，应与水平直径线相连接(图7.3.1c)。(a)(b)(c)图7.3.1引出线7.3.2同时引出的几个相同部分的引出线，宜互相平行(图7.3.2a)，也可画成集中于一点的放射线(图7.3.2b)。(a)(b)图7.3.2共同引出线7.3.3多层构造或多层管道共用引出线，应通过被引出的各层，并用圆点示意对应各层次。文字说明宜注写在水平线的上方，或注写在水平线的端部，说明的顺序应由上至下，并应与被说明的层次对应一致；如层次为横向排序，则由上至下的说明顺序应与由左至右的层次对应一致(图7.3.3)。16标准分享网www.bzfxw.com免费下载 (a)(b)(c)(d)图7.3.3多层共用引出线7.4其他符号7.4.1对称符号由对称线和两端的两对平行线组成。对称线用细单点长画线绘制；平行线用细实线绘制，其长度宜为6mm～10mm，每对的间距宜为2mm～3mm；对称线垂直平分于两对平行线，两端超出平行线宜为2mm～3mm(图7.4.1)。7.4.2连接符号应以折断线表示需连接的部位。两部位相距过远时，折断线两端靠图样一侧应标注大写拉丁字母表示连接编号。两个被连接的图样应用相同的字母编号(图7.4.2)。7.4.3指北针的形状符合图7.4.3的规定，其圆的直径宜为24mm，用细实线绘制；指针尾部的宽度宜为3mm，指针头部应注“北”或“N”字。需用较大直径绘制指北针时，指针尾部的宽度宜为直径的1/8。7.4.4对图纸中局部变更部分宜采用云线，并宜注明修改版次(图7.4.4)。图7.4.1对称符号图7.4.2连接符号北图7.4.3指北针图7.4.4变更云线(注:1为修改次数)17 8定位轴线8.0.1定位轴线应用细单点长画线绘制。8.0.2定位轴线应编号，编号应注写在轴线端部的圆内。圆应用细实线绘制，直径为8mm～10mm。定位轴线圆的圆心应在定位轴线的延长线或延长线的折线上。8.0.3除较复杂需采用分区编号或圆形、折线形外，一般平面上定位轴线的编号，宜标注在图样的下方或左侧。横向编号应用阿拉伯数字，从左至右顺序编写；竖向编号应用大写拉丁字母，从下至上顺序编写(图8.0.3)。图8.0.3定位轴线的编号顺序8.0.4拉丁字母作为轴线号时，应全部采用大写字母，不应用同一个字母的大小写来区分轴线号。拉丁字母的I、O、Z不得用做轴线编号。当字母数量不够使用，可增用双字母或单字母加数字注脚。8.0.5组合较复杂的平面图中定位轴线也可采用分区编号(图8.0.5)。编号的注写形式应为“分区号—-该分区编号”。“分区号—-该分区编号”采用阿拉伯数字或大写拉丁字母表示。图7.0.5定位轴线的分区编号8.0.6附加定位轴线的编号，应以分数形式表示，并应符合下列规定：1两根轴线的附加轴线，应以分母表示前一轴线的编号，分子表示附加轴线的编号。编号宜18标准分享网www.bzfxw.com免费下载 用阿拉伯数字顺序编写；21号轴线或A号轴线之前的附加轴线的分母应以01或0A表示。8.0.7一个详图适用于几根轴线时，应同时注明各有关轴线的编号(图8.0.7)。用于2根轴线时用于3根或3根用于3根以上连续以上轴线时编号的轴线时图8.0.7详图的轴线编号8.0.8通用详图中的定位轴线，应只画圆，不注写轴线编号。8.0.9圆形与弧形平面图中的定位轴线，其径向轴线应以角度进行定位，其编号宜用阿拉伯数字表示，从左下角或-90°(若径向轴线很密，角度间隔很小)开始，按逆时针顺序编写；其环向轴线宜用大写拉丁字母表示，从外向内顺序编写(图8.0.9-1、图8.0.9-2)。图8.0.9-1圆形平面定位轴线的编号图8.0.9-2弧形平面定位轴线的编号19 8.0.10折线形平面图中定位轴线的编号可按图8.0.10的形式编写。图8.0.10折线形平面定位轴线的编号20标准分享网www.bzfxw.com免费下载 9常用建筑材料图例9.1一般规定9.1.1本标准只规定常用建筑材料的图例画法，对其尺度比例不作具体规定。使用时，应根据图样大小而定，并应注意下列事项：1图例线应间隔均匀，疏密适度，做到图例正确，表示清楚；2不同品种的同类材料使用同一图例时（如某些特定部位的石膏板必须注明是防水石膏板时），应在图上附加必要的说明；3两个相同的图例相接时，图例线宜错开或使倾斜方向相反（图9.1.1-1）；图9.1.1-1相同图例相接时的画法4两个相邻的涂黑图例间应留有空隙。其净宽度不得小于0.5mm（图9.1.1-2）。图9.1.1-2相邻涂黑图例的画法9.1.2下列情况可不加图例，但应加文字说明：1一张图纸内的图样只用一种图例时；2图形较小无法画出建筑材料图例时。9.1.3需画出的建筑材料图例面积过大时，可在断面轮廓线内，沿轮廓线作局部表示（图9.1.3）图9.1.3局部表示图例9.1.4当选用本标准中未包括的建筑材料时，可自编图例。但不得与本标准所列的图例重复。绘制时，应在适当位置画出该材料图例，并加以说明。9.2常用建筑材料图例9.2.1常用建筑材料应按表8.2.1所示图例画法绘制。21 表9.2.1常用建筑材料图例22标准分享网www.bzfxw.com免费下载 注：序号1、2、5、7、8、13、14、16、17、18图例中的斜线、短斜线、交叉斜线等均为45°。23 10图样画法10.1投影法10.1.1房屋建筑的视图，应按正投影法并用第一角画法绘制。自前方A投影称为正立面图，自上方B投影称为平面图，自左方C投影称为左侧立面图，自右方D投影称为右侧立面图，自下方E投影称为底面图，自后方F投影称为背立面图（图10.1.1）。图10.1.1第一角画法10.1.2当视图用第一角画法绘制不易表达时，可用镜像投影法绘制（图10.1.2a）。但应在图名后注写“镜像”二字（图10.1.2b），或按图10.1.2c画出镜像投影识别符号。（a）（b）（c）图10.1.2镜像投影法24标准分享网www.bzfxw.com免费下载 10.2视图布置10.2.1如在同一张图纸上绘制若干个视图时，各视图的位置宜按图10.2.1的顺序进行布置。10.2.2每个视图一般均应标注图名。各视图图名的命名，主要包括：平面图、立面图、剖面图或断面图、详图。同一种视图多个图的图名前加编号以示区分。平面图，以楼层编号，包括地下二层平面图、地下一层平面图、首层平面图、二层平面图等等。立面图和以该图两端头的轴线号编号,剖面图或断面图以剖切号编号。详图以索引号编号。图名宜标注在视图的下方或一侧，并在图名下用粗实线绘一条横线，其长度应以图名所占长度为准（图10.2.1）。使用详图符号作图名时，符号下不再画线。图10.2.1视图布置10.2.3分区绘制的建筑平面图，应绘制组合示意图，指出该区在建筑平面图中的位置。各分区视图的分区部位及编号均应一致，并应与组合示意图一致（图10.2.3）。B区示意图组合示意图10.2.3分区绘制建筑平面图25 10.2.4总平面图应反映建筑物在室外地坪上的墙基外包线，不应画屋顶平面投影图。同一工程不同专业的总平面图，在图纸上的布图方向均应一致；单体建（构）筑物平面图在图纸上的布图方向，必要时可与其在总平面图上的布图方向不一致，但必须标明方位；不同专业的单体建（构）筑物平面图，在图纸上的布图方向均应一致。10.2.5建（构）筑物的某些部分，如与投影面不平行，在画立面图时，可将该部分展至与投影面平行，再以正投影法绘制，并应在图名后注写“展开”字样。10.2.6建筑吊顶（顶棚）灯具、风口等设计绘制布置图，应是反映在地面上的镜面图，不是仰视图。10.3剖面图和断面图10.3.1剖面图除应画出剖切面切到部分的图形外，还应画出沿投射方向看到的部分，被剖切面切到部分的轮廓线用粗实线绘制，剖切面没有切到、但沿投射方向可以看到的部分，用中实线绘制；断面图则只需（用粗实线）画出剖切面切到部分的图形（图10.3.1）。正立面图1－1剖面图2－2断面图图10.3.1剖面图与断面图的区别10.3.2剖面图和断面图应按下列方法剖切后绘制：1用一个剖切面剖切（图10.3.2-1）；2用两个或两个以上平行的剖切面剖切（图10.3.2-2）；3用两个相交的剖切面剖切（图10.3.2-3）。用此法剖切时，应在图名后注明“展开”字样。图10.3.2-1一个剖切面剖切图10.3.2-2两个平行的剖切面剖切图10.3.2-3两个相交的剖切面剖切26标准分享网www.bzfxw.com免费下载 10.3.3分层剖切的剖面图，应按层次以波浪线将各层隔开，波浪线不应与任何图线重合（图10.3.3）。图10.3.3分层剖切的剖面图10.3.4杆件的断面图可绘制在靠近杆件的一侧或端部处并按顺序依次排列（图10.3.4-1），也可绘制在杆件的中断处（图10.3.4-2）；结构梁板的断面图可画在结构布置图上（图10.3.4-3）。图10.3.4-1断面图按顺序排列图10.3.4-2断面图画在杆件中断处27 图10.3.4-3断面图画在布置图上10.4简化画法10.4.1构配件的视图有一条对称线，可只画该视图的一半；视图有两条对称线，可只画该视图的1/4，并画出对称符号（图10.4.1-1）。图形也可稍超出其对称线，此时可不画对称符号（图10.4.1-2）。对称的形体需画剖视图或断面图时，可以对称符号为界，一半画视图（外形图），一半画剖面图或断面图（图10.4.1-3）。图10.4.1-1画出对称符号图10.4.1-2不画对称符号28标准分享网www.bzfxw.com免费下载 1-1剖面平面图图10.4.1-3一半画视图，一半画剖面图10.4.2构配件内多个完全相同而连续排列的构造要素，可仅在两端或适当位置画出其完整形状，其余部分以中心线或中心线交点表示（图10.4.2a）。当相同构造要素少于中心线交点，则其余部分应在相同构造要素位置的中心线交点处用小圆点表示（图10.4.2b）。（a）（b）图10.4.2相同要素简化画法10.4.3较长的构件，当沿长度方向的形状相同或按一定规律变化，可断开省略绘制，断开处应以折断线表示（图10.4.3）。图10.4.3折断简化画法29 10.4.4一个构配件，如绘制位置不够，可分成几个部分绘制，并应以连接符号表示相连（图10.4.2）。10.4.5一个构配件如与另一构配件仅部分不相同，该构配件可只画不同部分，但应在两个构配件的相同部分与不同部分的分界线处，分别绘制连接符号（图10.4.5）。图10.4.5构件局部不同的简化画法10.5轴测图10.5.1房屋建筑的轴测图(图10.5.1-1)，宜采用正等测投影并用简化轴伸缩系数绘制：图10.5.1正等测的画法10.5.2轴测图的可见轮廓线宜用中实线绘制，断面轮廓线宜用粗实线绘制。不可见轮廓线一般不绘出，必要时，可用细虚线绘出所需部分。10.5.3轴测图的断面上应画出其材料图例线，图例线应按其断面所在坐标面的轴测方向绘制。如以45°斜线为材料图例线时，应按图10.5.3的规定绘制。30标准分享网www.bzfxw.com免费下载 图10.5.3轴测图断面图例线画法10.5.4轴测图线性尺寸，应标注在各自所在的坐标面内，尺寸线应与被注长度平行，尺寸界线应平行于相应的轴测轴，尺寸数字的方向应平行于尺寸线，如出现字头向下倾斜时，应将尺寸线断开，在尺寸线断开处水平方向注写尺寸数字。轴测图的尺寸起止符号宜用小圆点（图10.5.4）。图10.5.4轴测图线性尺寸的标注方法10.5.5轴测图中的圆径尺寸，应标注在圆所在的坐标面内；尺寸线与尺寸界线应分别平行于各自的轴测轴。圆弧半径和小圆直径尺寸也可引出标注，但尺寸数字应注写在平行于轴测轴的引出线上（图10.5.5）。图10.5.5轴测图圆直径标注方法31 10.5.6轴测图的角度尺寸，应标注在该角所在的坐标面内，尺寸线应画成相应的椭圆弧或圆弧。尺寸数字应水平方向注写（图10.5.6）。图10.5.6轴测图角度的标注方法10.6透视图10.6.1房屋建筑设计中的效果图，宜采用透视图。10.6.2透视图中的可见轮廓线，宜用中实线绘制。不可见轮廓线一般不绘出，必要时，可用细虚线绘出所需部分。32标准分享网www.bzfxw.com免费下载 11尺寸标注11.1尺寸界线、尺寸线及尺寸起止符号11.1.1图样上的尺寸，包括尺寸界线、尺寸线、尺寸起止符号和尺寸数字(图11.1.1)。图11.1.1尺寸的组成11.1.2尺寸界线应用细实线绘制，一般应与被注长度垂直，其一端应离开图样轮廓线不应小于2mm，另一端宜超出尺寸线2mm～3mm。图样轮廓线可用作尺寸界线(图11.1.2)。图11.1.2尺寸界线11.1.3尺寸线应用细实线绘制，应与被注长度平行。图样本身的任何图线均不得用作尺寸线。11.1.4尺寸起止符号一般用中粗斜短线绘制，其倾斜方向应与尺寸界线成顺时针45°角，长度宜为2mm～3mm。半径、直径、角度与弧长的尺寸起止符号，宜用箭头表示(图11.1.4)。图11.1.4箭头尺寸起止符号11.2尺寸数字11.2.1图样上的尺寸，应以尺寸数字为准，不得从图上直接量取。11.2.2图样上的尺寸单位，除标高及总平面以米为单位外，其他必须以毫米为单位。11.2.3尺寸数字的方向，应按图10.2.3a的规定注写。若尺寸数字在30°斜线区内，也可按图10.2.3b的形式注写。33 图11.2.3尺寸数字的注写方向11.2.4尺寸数字一般应依据其方向注写在靠近尺寸线的上方中部。如没有足够的注写位置，最外边的尺寸数字可注写在尺寸界线的外侧，中间相邻的尺寸数字可上下错开注写,引出线端部用圆点表示标注尺寸的位置。(图11.2.4)。图11.2.4尺寸数字的注写位置11.3尺寸的排列与布置11.3.1尺寸宜标注在图样轮廓以外，不宜与图线、文字及符号等相交(图10.3.1)。图11.3.1尺寸数字的注写11.3.2互相平行的尺寸线，应从被注写的图样轮廓线由近向远整齐排列，较小尺寸应离轮廓线较近，较大尺寸应离轮廓线较远(图11.3.2)图11.3.2尺寸的排列34标准分享网www.bzfxw.com免费下载 11.3.3图样轮廓线以外的尺寸界线，距图样最外轮廓之间的距离，不宜小于10mm。平行排列的尺寸线的间距，宜为7mm～10mm，并应保持一致(图11.3.2)。11.3.4总尺寸的尺寸界线应靠近所指部位，中间的分尺寸的尺寸界线可稍短，但其长度应相等(图11.3.2)。11.4半径、直径、球的尺寸标注11.4.1半径的尺寸线应一端从圆心开始，另一端画箭头指向圆弧。半径数字前应加注半径符号“R”(图11.4.1)。图11.4.1半径标注方法11.4.2较小圆弧的半径，可按图11.4.2形式标注。图11.4.2小圆弧半径的标注方法11.4.3较大圆弧的半径，可按图11.4.3形式标注。图11.4.3大圆弧半径的标注方法11.4.4标注圆的直径尺寸时，直径数字前应加直径符号“φ”。在圆内标注的尺寸线应通过圆心，两端画箭头指至圆弧(图11.4.4)。图11.4.4圆直径的标注方法图11.4.5小圆直径的标注方法35 11.4.5较小圆的直径尺寸，可标注在圆外(图11.4.5)。标注球的半径尺寸时，应在尺寸前加注符号“SR”。标注球的直径尺寸时，应在尺寸数字前加注符号“Sφ”。注写方法与圆弧半径和圆直径的尺寸标注方法相同。11.5角度、弧度、弧长的标注11.5.1角度的尺寸线应以圆弧表示。该圆弧的圆心应是该角的顶点，角的两条边为尺寸界线。起止符号应以箭头表示，如没有足够位置画箭头，可用圆点代替，角度数字应沿尺寸线方向注写(图11.5.1)。11.5.2标注圆弧的弧长时，尺寸线应以与该圆弧同心的圆弧线表示，尺寸界线应指向圆心，起止符号用箭头表示，弧长数字上方应加注圆弧符号“⌒”(图11.5.2)。图11.5.1角度标注方法图11.5.2弧长标注方法11.5.3标注圆弧的弦长时，尺寸线应以平行于该弦的直线表示，尺寸界线应垂直于该弦，起止符号用中粗斜短线表示(图11.5.3)。图11.5.3弦长标注方法11.6薄板厚度、正方形、坡度、非圆曲线等尺寸标注11.6.1在薄板板面标注板厚尺寸时，应在厚度数字前加厚度符号“t”(图11.6.1)。11.6.2标注正方形的尺寸，可用“边长×边长”的形式，也可在边长数字前加正方形符号“□”(图11.6.2)。图11.6.1薄板厚度标注方法图11.6.2标注正方形尺寸11.6.3标注坡度时，应加注坡度符号“”(图11.6.3a、b)，该符号为单面箭头，箭头应指向下坡方向。坡度也可用直角三角形形式标注(图11.6.3c)。36标准分享网www.bzfxw.com免费下载 图11.6.3坡度标注方法11.6.4外形为非圆曲线的构件，可用坐标形式标注尺寸(图11.6.4)。11.6.5复杂的图形，可用网格形式标注尺寸(图11.6.5)。图11.6.4坐标法标注曲线尺寸图11.6.5网格法标注曲线尺寸11.7尺寸的简化标注11.7.1杆件或管线的长度，在单线图(桁架简图、钢筋简图、管线简图)上，可直接将尺寸数字沿杆件或管线的一侧注写(图11.7.1)。图11.7.1单线图尺寸标注方法37 11.7.2连续排列的等长尺寸，可用“等长尺寸×个数=总长”的形式标注(图11.7.2)。图11.7.2等长尺寸简化标注方法11.7.3构配件内的构造因素(如孔、槽等)如相同，可仅标注其中一个要素的尺寸(图11.7.3)。图11.7.3相同要素尺寸标注方法11.7.4对称构配件采用对称省略画法时，该对称构配件的尺寸线应略超过对称符号，仅在尺寸线的一端画尺寸起止符号，尺寸数字应按整体全尺寸注写，其注写位置宜与对称符号对齐(图11.7.4)。图11.7.4对称构件尺寸标注方法图11.7.5相似构件尺寸标注方法11.7.5两个构配件，如个别尺寸数字不同，可在同一图样中将其中一个构配件的不同尺寸数字注写在括号内，该构配件的名称也应注写在相应的括号内(图11.7.5)。11.7.6数个构配件，如仅某些尺寸不同，这些有变化的尺寸数字，可用拉丁字母注写在同一图样中，另列表格写明其具体尺寸(图11.7.6)。图11.7.6相似构配件尺寸表格式标注方法38标准分享网www.bzfxw.com免费下载 11.8标高11.8.1标高符号应以直角等腰三角形表示，按图11.8.1a所示形式用细实线绘制，如标注位置不够，也可按图11.8.1b所示形式绘制。标高符号的具体画法如图11.8.1c、d所示。图11.8.1标高符号l-取适当长度注写标高数字；h-根据需要取适当高度11.8.2总平面图室外地坪标高符号，宜用涂黑的三角形表示，具体画法如图11.8.2所示。图11.8.2总平面图室外地坪标高符号11.8.3标高符号的尖端应指至被注高度的位置。尖端宜向下，也可向上。标高数字应注写在标高符号的上侧或下侧(图11.8.3)。5.2505.250图11.8.3标高的指向11.8.4标高数字应以米为单位，注写到小数点以后第三位。在总平面图中，可注写到小数字点以后第二位。11.8.5零点标高应注写成±0.000，正数标高不注“+”，负数标高应注“－”，例如3.000、－0.600。11.8.6在图样的同一位置需表示几个不同标高时，标高数字可按图11.8.6的形式注写。9.6006.4003.200图11.8.6同一位置注写多个标高数字39 12计算机制图文件12.1一般规定12.1.1计算机制图文件可分为工程图库文件和工程图纸文件，工程图库文件可在一个以上的工程中重复使用；工程图纸文件只能在一个工程中使用。12.1.2建立合理的文件目录结构，可对计算机制图文件进行有效的管理和利用。12.2工程图纸的编号12.2.1工程图纸编号应符合下列规定：1工程图纸根据不同的子项（区段）、专业、阶段等进行编排，宜按照设计总说明、平面图、立面图、剖面图、大样图（大比例视图）、详图、清单、简图的顺序编号；2工程图纸编号应使用汉字、数字和连字符“-”的组合；3在同一工程中，应使用统一的工程图纸编号格式，工程图纸编号应自始至终保持不变。12.2.2工程图纸编号格式应符合下列规定：1工程图纸编号可由区段代码、专业缩写代码、阶段代码、类型代码、序列号、更改代码和更新版本序列号等组成(图12.2.2)，其中区段代码、专业缩写代码、阶段代码、类型代码、序列号、更改代码和更新版本序列号可根据需要设置。区段代码与专业缩写代码、阶段代码与类型代码、序列号与更改代码之间用连字符“－”分隔开；2区段代码用于工程规模较大、需要划分子项或分区段时，区别不同的子项或分区，由2个~4个汉字和数字组成；图12.2.2工程图纸编号格式3专业缩写代码用于说明专业类别（如建筑等），由1个汉字组成；宜选用本标准附录A所列出的常用专业缩写代码；4阶段代码用于区别不同的设计阶段，由1个汉字组成；宜选用本标准附录A所列出的常用阶段代码；5类型代码用于说明工程图纸的类型（如楼层平面图），由2个字符组成；宜选用本标准附录A所列出的常用类型代码；6序列号用于标识同一类图纸的顺序，由001~999之间的任意3位数字组成；40标准分享网www.bzfxw.com免费下载 7更改代码用于标识某张图纸的变更图，用汉字“改”表示；8更改版本序列号用于标识变更图的版次，由1~9之间的任意1位数字组成。12.3计算机制图文件的命名12.3.1工程图纸文件命名应符合下列规定：1工程图纸文件可根据不同的工程、子项或分区、专业、图纸类型等进行组织，命名规则应具有一定的逻辑关系，便于识别、记忆、操作和检索。2工程图纸文件名称应使用拉丁字母、数字、连字符“－”和井字符“#”的组合。3在同一工程中，应使用统一的工程图纸文件名称格式，工程图纸文件名称应自始至终保持不变。12.3.2工程图纸文件命名格式应符合下列规定：1工程图纸文件名称可由工程代码、专业代码、类型代码、用户定义代码和文件扩展名组成(图12.3.2-1)，其中工程代码和用户定义代码可根据需要设置，专业代码与类型代码之间用连字符“－”分隔开；用户定义代码与文件扩展名之间用小数点“.”分隔开；图12.3.2-1工程图纸文件命名格式2工程代码用于说明工程、子项或区段，可由2个~5个字符和数字组成；3专业代码用于说明专业类别，由1个字符组成；宜选用本标准附录A所列出的常用专业代码；4类型代码用于说明工程图纸文件的类型，由2个字符组成；宜选用本标准附录A所列出的常用类型代码；5用户定义代码用于进一步说明工程图纸文件的类型，宜由2个~5个字符和数字组成，其中前两个字符为标识同一类图纸文件的序列号，后两位字符表示工程图纸文件变更的范围与版次(图12.3.2-2)；图12.3.2-2工程图纸文件变更表示方式41 6小数点后的文件扩展名由创建工程图纸文件的计算机制图软件定义，由3个字符组成。12.3.3工程图库文件命名应符合下列规定：1工程图库文件应根据建筑体系、组装需要或用法等进行分类，便于识别、记忆、操作和检索；2工程图库文件名称应使用拉丁字母和数字的组合；3在特定工程中使用工程图库文件，应将该工程图库文件复制到特定工程的文件夹中，并应更名为与特定工程相适合的工程图纸文件名。12.4计算机制图文件夹12.4.1计算机制图文件夹可根据工程、设计阶段、专业、使用人和文件类型等进行组织。计算机制图文件夹的名称可以由用户或计算机制图软件定义，并应在工程上具有明确的逻辑关系，便于识别、记忆、管理和检索。12.4.2计算机制图文件夹名称可使用汉字、拉丁字母、数字和连字符“－”的组合，但汉字与拉丁字母不得混用。12.4.3在同一工程中，应使用统一的计算机制图文件夹命名格式，计算机制图文件夹名称应自始至终保持不变，且不得同时使用中文和英文的命名格式。12.4.4为了满足协同设计的需要，可分别创建工程、专业内部的共享与交换文件夹。12.5计算机制图文件的使用与管理12.5.1工程图纸文件应与工程图纸一一对应，以保证存档时工程图纸与计算机制图文件的一致性。12.5.2计算机制图文件宜使用标准化的工程图库文件。12.5.3文件备份应符合下列规定：1计算机制图文件应及时备份，避免文件及数据的意外损坏、丢失等；2计算机制图文件备份的时间和份数可根据具体情况自行确定，宜每日或每周备份一次。42标准分享网www.bzfxw.com免费下载 12.5.4应采取定期备份、预防计算机病毒、在安全的设备中保存文件的副本、设置相应的文件访问与操作权限、文件加密，以及使用不间断电源（UPS）等保护措施，对计算机制图文件进行有效保护。12.5.5计算机制图文件应及时归档。12.5.6不同系统间图形文件交换应符合现行国家标准《工业自动化系统与集成产品数据表达与交换》GB/T16656的规定。12.6协同设计与计算机制图文件12.6.1协同设计的计算机制图文件组织应符合下列规定：1采用协同设计方式，应根据工程的性质、规模、复杂程度和专业需要，合理、有序地组织计算机制图文件，并据此确定设计团队成员的任务分工；2采用协同设计方式组织计算机制图文件，应以减少或避免设计内容的重复创建和编辑为原则，条件许可时，宜使用计算机制图文件参照方式；3为满足专业之间协同设计的需要，可将计算机制图文件划分为各专业共用的公共图纸文件、向其它专业提供的资料文件和仅供本专业使用的图纸文件；4为满足专业内部协同设计的需要，可将本专业的一个计算机制图文件分解为若干零件图文件，并建立零件图文件与组装图文件之间的联系。12.6.2协同设计的计算机制图文件参照应符合下列规定1在主体计算机制图文件中，可引用具有多级引用关系的参照文件，并允许对引用的参照文件进行编辑、剪裁、拆离、覆盖、更新、永久合并的操作；2为避免参照文件的修改引起主体计算机制图文件的变动，主体计算机制图文件归档时，应将被引用的参照文件与主体计算机制图文件永久合并(绑定)。43 13计算机制图文件的图层13.0.1图层命名应符合下列规定：1图层可根据不同的用途、设计阶段、属性和使用对象等进行组织，但在工程上应具有明确的逻辑关系，便于识别、记忆、软件操作和检索；2图层名称可使用汉字、拉丁字母、数字和连字符“-”的组合，但汉字与拉丁字母不得混用；3在同一工程中，应使用统一的图层命名格式，图层名称应自始至终保持不变，且不得同时使用中文和英文的命名格式。13.0.2图层命名格式应符合下列规定：1图层命名应采用分级形式，每个图层名称由2个~5个数据字段（代码）组成，第一级为专业代码，第二级为主代码，第三、四级分别为次代码1和次代码2，第五级为状态代码；其中专业代码和主代码为必选项，其他数据字段为可选项；每个相邻的数据字段用连字符（-）分隔开；2专业代码用于说明专业类别，宜选用本标准附录A所列出的常用专业代码；3主代码用于详细说明专业特征，主代码可以和任意的专业代码组合；4次代码1和次代码2用于进一步区分主代码的数据特征，次代码可以和任意的主代码组合；5状态代码用于区分图层中所包含的工程性质或阶段，但状态代码不能同时表示工程状态和阶段，宜宜选用本标准附录B所列出的常用状态代码；6中文图层名称宜采用图13.0.2-1的格式，每个图层名称由2个~5个数据字段组成，每个数据字段为1个~3个汉字，每个相邻的数据字段用连字符“－”分隔开；图13.0.2-1中文图层命名格式7英文图层名称宜采用图13.0.2-2的格式，每个图层名称由2~5个数据字段组成，每个数据字段为1~4个字符，每个相邻的数据字段用连字符（“-”）分隔开；其中专业代码为1个字符，主代码、次代码1和次代码2为4个字符，状态代码为1个字符；图13.0.2-2英文图层命名格式8图层名宜选用本标准附录A和附录B所列出的常用图层名称。44标准分享网www.bzfxw.com免费下载 1414计算机制图规则14.0.1计算机制图的方向与指北针应符合下列规定：1平面图与总平面图的方向宜保持一致；2绘制正交平面图时，宜使定位轴线与图框边线平行（图14.0.1-1）；3绘制由几个局部正交区域组成且各区域相互斜交的平面图时，可选择其中任意一个正交区域的定位轴线与图框边线平行（图14.0.1-2）；3指北针应指向绘图区的顶部（图14.0.1-1），在整套图纸中保持一致。图14.0.1正交平面图方向与指北针方向示意图14.0.2正交区域相互斜交的平面图方向与指北针方向示意45 14.0.2计算机制图的坐标系与原点应符合下列规定：1计算机制图时，可以选择世界坐标系或用户定义坐标系；2绘制总平面图工程中有特殊要求的图样时，也可使用大地坐标系；3坐标原点的选择，应使绘制的图样位于横向坐标轴的上方和纵向坐标轴的右侧并紧邻坐标原点（图14.1-1、14.1-2）；4在同一工程中，各专业宜采用相同的坐标系与坐标原点。14.0.3计算机制图的布局应符合下列规定：1计算机制图时，宜按照自下而上、自左至右的顺序排列图样；宜优先布置主要图样（如平面图、立面图、剖面图），再布置次要图样（如大样图、详图）；2表格、图纸说明宜布置在绘图区的右侧。14.0.4计算机制图的比例应符合下列规定：1计算机制图时，采用1：1的比例绘制图样时，应按照图中标注的比例打印成图；采用图中标注的比例绘制图样，则应按照1：1的比例打印成图；2计算机制图时，可采用适当的比例书写图样及说明中文字，但打印成图时应符合本标准第5.0.2条~5.0.7条的规定。46标准分享网www.bzfxw.com免费下载 附录A常用工程图纸编号与计算机制图文件名称举例A-1常用专业代码列表专业专业代码名称英文专业代码名称备注总图总G含总图、景观、测量/地图、土建建筑建A含建筑、室内设计结构结S含结构给水排水水P含给水、排水、管道、消防暖通空调暖M含采暖、通风、空调、机械电气电E含电气（强电）、通讯（弱电）、消防A-2常用阶段代码列表设计阶段阶段代码名称英文阶段代码名称备注可行性研究可S含预可行性研究阶段方案设计方C初步设计初P含扩大初步设计阶段施工图设计施WA-3常用类型代码列表工程图纸文件类型类型代码名称英文类型代码名称图纸目录目录CL设计总说明说明NT楼层平面图平面FP场区平面图场区SP拆除平面图拆除DP设备平面图设备QP现有平面图现有XP立面图立面EL剖面图剖面SC大样图（大比例视图）大样LS详图详图DT三维视图三维3D清单清单SH简图简图DG47 附录B常用图层名称举例B-1常用状态代码列表工程性质或阶段状态代码名称英文状态代码名称备注新建新建N保留保留E拆除拆除D拟建拟建F临时临时T搬迁搬迁M改建改建R合同外合同外X阶段编号1~9可行性研究可研S阶段名称方案设计方案C阶段名称初步设计初设P阶段名称施工图设计施工图W阶段名称B-2常用总图专业图层名称列表图层中文名称英文名称说明总平面图总图-平面G-SITE红线总图-平面-红线G-SITE-REDL建筑红线外墙线总图-平面-墙线G-SITE-WALL建筑物轮廓线总图-平面-建筑G-SITE-BOTL构筑物总图-平面-构筑G-SITE-STRC总平面标注总图-平面-标注G-SITE-IDEN总平面图尺寸标注及标注文字总平面文字总图-平面-文字G-SITE-TEXT总平面图说明文字总平面坐标总图-平面-坐标G-SITE-CODT交通总图-交通G-DRIV道路中线总图-交通-中线G-DRIV-CNTR道路竖向总图-交通-竖向G-DRIV-GRAD交通流线总图-交通-流线G-DRIV-FLWL交通详图总图-交通-详图G-DRIV-DTEL交通道路详图停车场总图-交通-停车场G-DRIV-PRKG交通标注总图-交通-标注G-DRIV-IDEN交通道路尺寸标注及标注文字交通文字总图-交通-文字G-DRIV-TEXT交通道路说明文字交通坐标总图-交通-坐标G-DRIV-CODT景观总图-景观G-LSCP园林绿化48标准分享网www.bzfxw.com免费下载 图层中文名称英文名称说明景观标注总图-景观-标注G-LSCP-IDEN园林绿化标注及标注文字景观文字总图-景观-文字G-LSCP-TEXT园林绿化说明文字景观坐标总图-景观-坐标G-LSCP-CODT管线总图-管线G-PIPE给水管线说明文字、尺寸标注及标注文字、坐给水管线总图-管线-给水G-PIPE-DOMW标排水管线说明文字、尺寸标注及标注文字、坐排水管线总图-管线-排水G-PIPE-SANR标供热管线说明文字、尺寸标注及标注文字、坐供热管线总图-管线-供热G-PIPE-HOTW标燃气管线说明文字、尺寸标注及标注文字、坐燃气管线总图-管线-燃气G-PIPE-GASS标电力管线说明文字、尺寸标注及标注文字、坐电力管线总图-管线-电力G-PIPE-POWR标通讯管线说明文字、尺寸标注及标注文字、坐通讯管线总图-管线-通讯G-PIPE-TCOM标注释总图-注释G-ANNO图框总图-注释-图框G-ANNO-TTLB图框及图框文字图例总图-注释-图例G-ANNO-LEGN图例与符号尺寸标注总图-注释-尺寸G-ANNO-DIMS尺寸标注及标注文字文字说明总图-注释-文字G-ANNO-TEXT总图专业文字说明等高线总图-注释-等高线G-ANNO-CNTR道路等高线、地形等高线背景总图-注释-背景G-ANNO-BGRD填充总图-注释-填充G-ANNO-PATT图案填充指北针总图-注释-指北针G-ANNO-NARWB-3常用建筑专业图层名称列表图层中文名称英文名称说明轴线建筑-轴线A-AXIS轴线建筑-轴线-轴网A-AXIS-GRID平面轴网、中心线轴线标注建筑-轴线-标注A-AXIS-DIMS轴线尺寸标注及标注文字轴线编号建筑-轴线-编号A-AXIS-TEXT墙建筑-墙A-WALL墙轮廓线，通常指混凝土墙砖墙建筑-墙-砖墙A-WALL-MSNW轻质隔墙建筑-墙-隔墙A-WALL-PRTN玻璃幕墙建筑-墙-幕墙A-WALL-GLAZ矮墙建筑-墙-矮墙A-WALL-PRHT半截墙单线墙建筑-墙-单线A-WALL-CNTR墙填充建筑-墙-填充A-WALL-PATT49 图层中文名称英文名称说明墙保温层建筑-墙-保温A-WALL-HPRT内、外墙保温完成线柱建筑-柱A-COLS柱轮廓线柱填充建筑-柱-填充A-COLS-PATT门窗建筑-门窗A-DRWD门、窗门窗编号建筑-门窗-编号A-DRWD-IDEN门、窗编号楼面建筑-楼面A-FLOR楼面边界及标高变化处地面边界及标高变化处，室外台阶、散水轮地面建筑-楼面-地面A-FLOR-GRND廓屋面边界及标高变化处、排水坡脊或坡谷线、屋面建筑-楼面-屋面A-FLOR-ROOF坡向箭头及数字、排水口阳台建筑-楼面-阳台A-FLOR-BALC阳台边界线楼梯建筑-楼面-楼梯A-FLOR-STRS楼梯踏步、自动扶梯电梯建筑-楼面-电梯A-FLOR-EVTR电梯间卫生洁具建筑-楼面-洁具A-FLOR-SPCL卫生洁具投影线房间名称、编号建筑-楼面-房间A-FLOR-IDEN栏杆建筑-楼面-栏杆A-FLOR-HRAL楼梯扶手、阳台防护栏停车库建筑-停车场A-PRKG停车道建筑-停车场-道牙A-PRKG-CURB停车场道牙、车行方向、转弯半径停车位建筑-停车场-车位A-PRKG-SIGN停车位标线、编号及标识区域建筑-区域A-AREA区域边界建筑-区域-边界A-AREA-OTLN区域边界及标高变化处区域标注建筑-区域-标注A-AREA-TEXT面积标注家具建筑-家具A-FURN固定家具建筑-家具-固定A-FURN-FIXD固定家具投影线活动家具建筑-家具-活动A-FURN-MOVE活动家具投影线吊顶建筑-吊顶A-CLNG吊顶网格建筑-吊顶-网格A-CLNG-GRID吊顶网格线、主龙骨吊顶图案建筑-吊顶-图案A-CLNG-PATT吊顶图案线吊顶构件建筑-吊顶-构件A-CLNG-SUSP吊顶构件，吊顶上的灯具、风口立面建筑-立面A-ELEV立面线1建筑-立面-线一A-ELEV-LIN1立面线2建筑-立面-线二A-ELEV-LIN2立面线3建筑-立面-线三A-ELEV-LIN3立面线4建筑-立面-线四A-ELEV-LIN4立面填充建筑-立面-填充A-ELEV-PATT剖面建筑-剖面A-SECT剖面线1建筑-剖面-线一A-SECT-LIN1剖面线2建筑-剖面-线二A-SECT-LIN2剖面线3建筑-剖面-线三A-SECT-LIN3剖面线4建筑-剖面-线四A-SECT-LIN450标准分享网www.bzfxw.com免费下载 图层中文名称英文名称说明详图建筑-详图A-DETL详图线1建筑-详图-线一A-DETL-LIN1详图线2建筑-详图-线二A-DETL-LIN2详图线3建筑-详图-线三A-DETL-LIN3详图线4建筑-详图-线四A-DETL-LIN4三维建筑-三维A-3DMS三维线1建筑-三维-线一A-3DMS-LIN1三维线2建筑-三维-线二A-3DMS-LIN2三维线3建筑-三维-线三A-3DMS-LIN3三维线4建筑-三维-线四A-3DMS-LIN4注释建筑-注释A-ANNO图框建筑-注释-图框A-ANNO-TTLB图框及图框文字图例建筑-注释-图例A-ANNO-LEGN图例与符号尺寸标注建筑-注释-标注A-ANNO-DIMS尺寸标注及标注文字文字说明建筑-注释-文字A-ANNO-TEXT建筑专业文字说明公共标注建筑-注释-公共A-ANNO-IDEN标高标注建筑-注释-标高A-ANNO-ELVT标高符号及标注文字索引符号建筑-注释-索引A-ANNO-CRSR引出标注建筑-注释-引出A-ANNO-DRVT表格建筑-注释-表格A-ANNO-TABL填充建筑-注释-填充A-ANNO-PATT图案填充指北针建筑-注释-指北针A-ANNO-NARWB-4常用结构专业图层名称列表图层中文名称英文名称说明轴线结构-轴线S-AXIS轴网结构-轴线-轴网S-AXIS-GRID平面轴网、中心线轴线尺寸标注及标注文轴线标注结构-轴线-标注S-AXIS-DIMS字轴线编号结构-轴线-编号S-AXIS-TEXT柱结构-柱S-COLS柱平面实线结构-柱-平面-实线S-COLS-PLAN-LINE柱平面图（实线）柱平面虚线结构-柱-平面-虚线S-COLS-PLAN-DASH柱平面图（虚线）柱平面钢筋结构-柱-平面-钢筋S-COLS-PLAN-RBAR柱平面图钢筋标注柱平面图尺寸标注及标柱平面尺寸结构-柱-平面-尺寸S-COLS-PLAN-DIMS注文字柱平面填充结构-柱-平面-填充S-COLS-PLAN-PATT柱编号结构-柱-平面-编号S-COLS-PLAN-IDEN51 图层中文名称英文名称说明柱详图实线结构-柱-详图-实线S-COLS-DETL-LINE柱详图虚线结构-柱-详图-虚线S-COLS-DETL-DASH柱详图钢筋结构-柱-详图-钢筋S-COLS-DETL-RBAR柱详图尺寸结构-柱-详图-尺寸S-COLS-DETL-DIMS柱详图填充结构-柱-详图-填充S-COLS-DETL-PATT柱表结构-柱-表S-COLS-TABL柱楼层标高表结构-柱-表-层高S-COLS-TABL-ELVT构造柱平面实线结构-柱-构造-实线S-COLS-CNTJ-LINE构造柱平面图（实线）构造柱平面虚线结构-柱-构造-虚线S-COLS-CNTJ-DASH构造柱平面图（虚线）墙结构-墙S-WALL通常指混凝土墙，墙平墙平面实线结构-墙-平面-实线S-WALL-PLAN-LINE面图（实线）墙平面虚线结构-墙-平面-虚线S-WALL-PLAN-DASH墙平面图（虚线）墙平面钢筋结构-墙-平面-钢筋S-WALL-PLAN-RBAR墙平面图钢筋标注墙平面图尺寸标注及标墙平面尺寸结构-墙-平面-尺寸S-WALL-PLAN-DIMS注文字墙平面填充结构-墙-平面-填充S-WALL-PLAN-PATT墙编号结构-墙-平面-编号S-WALL-PLAN-IDEN墙详图实线结构-墙-详图-实线S-WALL-DETL-LINE墙详图虚线结构-墙-详图-虚线S-WALL-DETL-DASH墙详图钢筋结构-墙-详图-钢筋S-WALL-DETL-RBAR墙详图尺寸结构-墙-详图-尺寸S-WALL-DETL-DIMS墙详图填充结构-墙-详图-填充S-WALL-DETL-PATT墙表结构-墙-表S-WALL-TABL墙柱平面实线结构-墙柱-平面-实线S-WALL-COLS-LINE墙柱平面图（实线）墙柱平面钢筋结构-墙柱-平面-钢筋S-WALL-COLS-RBAR墙柱平面图钢筋标注墙柱平面图尺寸标注及墙柱平面尺寸结构-墙柱-平面-尺寸S-WALL-COLS-DIMS标注文字墙柱平面填充结构-墙柱-平面-填充S-WALL-COLS-PATT墙柱编号结构-墙柱-平面-编号S-WALL-COLS-IDEN墙柱表结构-墙柱-表S-WALL-COLS-TABL墙柱楼层标高表结构-墙柱-表-层高S-WALL-COLS-ELVT连梁平面实线结构-连梁-平面-实线S-WALL-BEAM-LINE连梁平面图（实线）连梁平面虚线结构-连梁-平面-虚线S-WALL-BEAM-DASH连梁平面图（虚线）连梁平面钢筋结构-连梁-平面-钢筋S-WALL-BEAM-RBAR连梁平面图钢筋标注连梁平面图尺寸标注及连梁平面尺寸结构-连梁-平面-尺寸S-WALL-BEAM-DIMS标注文字连梁编号结构-连梁-平面-编号S-WALL-BEAM-IDEN连梁表结构-连梁-表S-WALL-BEAM-TABL连梁楼层标高表结构-连梁-表-层高S-WALL-BEAM-ELVT52标准分享网www.bzfxw.com免费下载 图层中文名称英文名称说明砌体墙平面实线结构-墙-砌体-实线S-WALL-MSNW-LINE砌体墙平面图（实线）砌体墙平面虚线结构-墙-砌体-虚线S-WALL-MSNW-DASH砌体墙平面图（虚线）砌体墙平面图尺寸标注砌体墙平面尺寸结构-墙-砌体-尺寸S-WALL-MSNW-DIMS及标注文字砌体墙平面填充结构-墙-砌体-填充S-WALL-MSNW-PATT梁结构-梁S-BEAM梁平面实线结构-梁-平面-实线S-BEAM-PLAN-LINE梁平面图（实线）梁平面虚线结构-梁-平面-虚线S-BEAM-PLAN-DASH梁平面图（虚线）梁平面水平钢筋结构-梁-钢筋-水平S-BEAM-RBAR-HCPT梁平面图水平钢筋标注梁平面垂直钢筋结构-梁-钢筋-垂直S-BEAM-RBAR-VCPT梁平面图垂直钢筋标注梁平面图附加吊筋钢筋梁平面附加吊筋结构-梁-吊筋-附加S-BEAM-RBAR-ADDU标注梁平面图附加吊筋钢筋梁平面附加箍筋结构-梁-箍筋-附加S-BEAM-RBAR-ADDO标注梁平面图尺寸标注及标梁平面尺寸结构-梁-平面-尺寸S-BEAM-PLAN-DIMS注文字梁编号结构-梁-平面-编号S-BEAM-PLAN-IDEN梁详图实线结构-梁-详图-实线S-BEAM-DETL-LINE梁详图虚线结构-梁-详图-虚线S-BEAM-DETL-DASH梁详图钢筋结构-梁-详图-钢筋S-BEAM-DETL-RBAR梁详图尺寸结构-梁-详图-尺寸S-BEAM-DETL-DIMS梁楼层标高表结构-梁-表-层高S-BEAM-TABL-ELVT过梁平面实线结构-过梁-平面-实线S-LTEL-PLAN-LINE过梁平面图（实线）过梁平面虚线结构-过梁-平面-虚线S-LTEL-PLAN-DASH过梁平面图（虚线）过梁平面钢筋结构-过梁-平面-钢筋S-LTEL-PLAN-RBAR过梁平面图钢筋标注过梁平面图尺寸标注及过梁平面尺寸结构-过梁-平面-尺寸S-LTELM-PLAN-DIMS标注文字楼板结构-楼板S-SLAB楼板平面实线结构-楼板-平面-实线S-SLAB-PLAN-LINE楼板平面图（实线）楼板平面虚线结构-楼板-平面-虚线S-SLAB-PLAN-DASH楼板平面图（虚线）楼板平面图下部钢筋楼板平面下部钢筋结构-楼板-正筋S-SLAB-BBAR（正筋）楼板平面图下部钢筋楼板平面下部钢筋标注结构-楼板-正筋-标注S-SLAB-BBAR-IDEN（正筋）标注楼板平面图下部钢筋楼板平面下部钢筋尺寸结构-楼板-正筋-尺寸S-SLAB-BBAR-DIMS（正筋）尺寸标注及标注文字楼板平面图上部钢筋楼板平面上部钢筋结构-楼板-负筋S-SLAB-TBAR（负筋）楼板平面上部钢筋标注结构-楼板-负筋-标注S-SLAB-TBAR-IDEN楼板平面图上部钢筋53 图层中文名称英文名称说明（负筋）标注楼板平面图上部钢筋楼板平面上部钢筋尺寸结构-楼板-负筋-尺寸S-SLAB-TBAR-DIMS（负筋）尺寸标注及标注文字楼板平面填充结构-楼板-平面-填充S-SLAB-PLAN-PATT楼板详图实线结构-楼板-详图-实线S-SLAB-DETL-LINE楼板详图钢筋结构-楼板-详图-钢筋S-SLAB-DETL-RBAR楼板详图钢筋标注结构-楼板-详图-标注S-SLAB-DETL-IDEN楼板详图尺寸结构-楼板-详图-尺寸S-SLAB-DETL-DIMS楼板编号结构-楼板-平面-编号S-SLAB-PLAN-IDEN楼板楼层标高表结构-楼板-表-层高S-SLAB-TABL-ELVT预制板结构-楼板-预制S-SLAB-PCST洞口结构-洞口S-OPNG洞口楼板实线结构-洞口-平面-实线S-OPNG-PLAN-LINE楼板平面洞口（实线）洞口楼板虚线结构-洞口-平面-虚线S-OPNG-PLAN-DASH楼板平面洞口（虚线）洞口楼板加强钢筋结构-洞口-平面-钢筋S-OPNG-PLAN-RBAR楼板平面洞边加强钢筋楼板平面洞边加强钢筋洞口楼板钢筋标注结构-洞口-平面-标注S-OPNG-RBAR-IDEN标注楼板平面洞口尺寸标注洞口楼板尺寸结构-洞口-平面-尺寸S-OPNG-PLAN-DIMS及标注文字洞口楼板编号结构-洞口-平面-编号S-OPNG-PLAN-IDEN洞口墙上实线结构-洞口-墙-实线S-OPNG-WALL-LINE墙上洞口（实线）洞口墙上虚线结构-洞口-墙-虚线S-OPNG-WALL-DASH墙上洞口（虚线）基础结构-基础S-FNDN基础平面实线结构-基础-平面-实线S-FNDN-PLAN-LINE基础平面图（实线）基础平面钢筋结构-基础-平面-钢筋S-FNDN-PLAN-RBAR基础平面图钢筋基础平面钢筋标注结构-基础-平面-标注S-FNDN-PLAN-IDEN基础平面图钢筋标注基础平面图尺寸标注及基础平面尺寸结构-基础-平面-尺寸S-FNDN-PLAN-DIMS标注文字基础编号结构-基础-平面-编号S-FNDN-PLAN-IDEN基础详图实线结构-基础-详图-实线S-FNDN-DETL-LINE基础详图虚线结构-基础-详图-虚线S-FNDN-DETL-DASH基础详图钢筋结构-基础-详图-钢筋S-FNDN-DETL-RBAR基础详图钢筋标注结构-基础-详图-标注S-FNDN-DETL-IDEN基础详图尺寸结构-基础-详图-尺寸S-FNDN-DETL-DIMS基础详图填充结构-基础-详图-填充S-FNDN-DETL-PATT桩结构-桩S-PILE桩平面实线结构-桩-平面-实线S-PILE-PLAN-LINE桩平面图（实线）桩平面虚线结构-桩-平面-虚线S-PILE-PLAN-DASH桩平面图（虚线）桩编号结构-桩-平面-编号S-PILE-PLAN-IDEN54标准分享网www.bzfxw.com免费下载 图层中文名称英文名称说明桩详图结构-桩-详图S-PILE-DETL楼梯结构-楼梯S-STRS楼梯平面实线结构-楼梯-平面-实线S-STRS-PLAN-LINE楼梯平面图（实线）楼梯平面虚线结构-楼梯-平面-虚线S-STRS-PLAN-DASH楼梯平面图（虚线）楼梯平面钢筋结构-楼梯-平面-钢筋S-STRS-PLAN-RBAR楼梯平面图钢筋楼梯平面图钢筋标注及楼梯平面标注结构-楼梯-平面-标注S-STRS-RBAR-IDEN其它标注楼梯平面图尺寸标注及楼梯平面尺寸结构-楼梯-平面-尺寸S-STRS-PLAN-DIMS标注文字楼梯详图实线结构-楼梯-详图-实线S-STRS-DETL-LINE楼梯详图虚线结构-楼梯-详图-虚线S-STRS-DETL-DASH楼梯详图钢筋结构-楼梯-详图-钢筋S-STRS-DETL-RBAR楼梯详图标注结构-楼梯-详图-标注S-STRS-DETL-IDEN楼梯详图尺寸结构-楼梯-详图-尺寸S-STRS-DETL-DIMS楼梯详图填充结构-楼梯-详图-填充S-STRS-DETL-PATT钢结构结构-钢S-STEL钢结构辅助线结构-钢-辅助S-STEL-ASIS斜支撑结构-钢-斜撑S-STEL-BRGX型钢实线结构-型钢-实线S-STEL-SHAP-LINE型钢标注结构-型钢-标注S-STEL-SHAP-IDEN型钢尺寸结构-型钢-尺寸S-STEL-SHAP-DIMS型钢填充结构-型钢-填充S-STEL-SHAP-PATT钢板实线结构-螺栓-实线S-STEL-PLAT-LINE钢板标注结构-钢板-标注S-STEL-PLAT-IDEN钢板尺寸结构-钢板-尺寸S-STEL-PLAT-DIMS钢板填充结构-钢板-填充S-STEL-PLAT-PATT螺栓结构-螺栓S-ABLT螺栓实线结构-螺栓-实线S-ABLT-LINE螺栓标注结构-螺栓-标注S-ABLT-IDEN螺栓尺寸结构-螺栓-尺寸S-ABLT-DIMS螺栓填充结构-螺栓-填充S-ABLT-PATT焊缝结构-焊缝S-WELD焊缝实线结构-焊缝-实线S-WELD-LINE焊缝标注结构-焊缝-标注S-WELD-IDEN焊缝尺寸结构-焊缝-尺寸S-WELD-DIMS预埋件结构-预埋件S-BURY预埋件实线结构-预埋件-实线S-BURY-LINE预埋件虚线结构-预埋件-虚线S-BURY-DASH预埋件钢筋结构-预埋件-钢筋S-BURY-RBAR预埋件标注结构-预埋件-标注S-BURY-IDEN55 图层中文名称英文名称说明预埋件尺寸结构-预埋件-尺寸S-BURY-DIMS注释结构-注释S-ANNO图框结构-注释-图框S-ANNO-TTLB图框及图框文字尺寸标注结构-注释-标注S-ANNO-DIMS尺寸标注及标注文字文字说明结构-注释-文字S-ANNO-TEXT结构专业文字说明公共标注结构-注释-公共S-ANNO-IDEN标高标注结构-注释-标高S-ANNO-ELVT标高符号及标注文字索引符号结构-注释-索引S-ANNO-CRSR引出标注结构-注释-引出S-ANNO-DRVT表格线结构-注释-表格-线S-ANNO-TSBL-LINE表格文字结构-注释-表格-文字S-ANNO-TSBL-TEXT表格钢筋结构-注释-表格-钢筋S-ANNO-TSBL-RBSR填充结构-注释-填充S-ANNO-PSTT图案填充指北针结构-注释-指北针S-ANNO-NSRWB-5常用给水排水专业图层名称列表图层中文名称英文名称说明轴线给排水-轴线P-AXIS轴网给排水-轴线-轴网P-AXIS-GRID平面轴网、中心线轴线标注给排水-轴线-标注P-AXIS-DIMS轴线尺寸标注及标注文字轴线编号给排水-轴线-编号P-AXIS-TEXT给水给排水-给水P-DOMW生活给水给水平面给排水-给水-平面P-DOMW-PLAN给水立管给排水-给水-立管P-DOMW-VPIP给水设备给排水-给水-设备P-DOMW-EQPM给水管阀门及其它配件给水管道井给排水-给水-管道井P-DOMW-PWEL给水标高给排水-给水-标高P-DOMW-ELVT给水管标高给水管径给排水-给水-管径P-DOMW-PDMT给水管管径给水标注给排水-给水-标注P-DOMW-IDEN给水管文字标注给水尺寸给排水-给水-尺寸P-DOMW-DIMS给水管尺寸标注及标注文字直接饮用水给排水-饮用P-PTBW直饮水平面给排水-饮用-平面P-PTBW-PLAN直饮水立管给排水-饮用-立管P-PTBW-VPIP直饮水设备给排水-饮用-设备P-PTBW-EQPM直接饮用水管阀门及其它配件直饮水管道井给排水-饮用-管道井P-PTBW-PWEL直饮水标高给排水-饮用-标高P-PTBW-ELVT直接饮用水管标高直饮水管径给排水-饮用-管径P-PTBW-PDMT直接饮用水管管径直饮水标注给排水-饮用-标注P-PTBW-IDEN直接饮用水管文字标注56标准分享网www.bzfxw.com免费下载 图层中文名称英文名称说明直饮水尺寸给排水-饮用-尺寸P-PTBW-DIMS直接饮用水管尺寸标注及标注文字热水给排水-热水P-HPIP热水热水平面给排水-热水-平面P-HPIP-PLAN热水立管给排水-热水-立管P-HPIP-VPIP热水设备给排水-热水-设备P-HPIP-EQPM热水管阀门及其它配件热水管道井给排水-热水-管道井P-HPIP-PWEL热水标高给排水-热水-标高P-HPIP-ELVT热水管标高热水管径给排水-热水-管径P-HPIP-PDMT热水管管径热水标注给排水-热水-标注P-HPIP-IDEN热水管文字标注热水尺寸给排水-热水-尺寸P-HPIP-DIMS热水管尺寸标注及标注文字回水给排水-回水P-RPIP热水回水回水平面给排水-回水-平面P-RPIP-PLAN回水立管给排水-回水-立管P-RPIP-VPIP回水设备给排水-回水-设备P-RPIP-EQPM回水管阀门及其它配件回水管道井给排水-回水-管道井P-RPIP-PWEL回水标高给排水-回水-标高P-RPIP-ELVT回水管标高回水管径给排水-回水-管径P-RPIP-PDMT回水管管径回水标注给排水-回水-标注P-RPIP-IDEN回水管文字标注回水尺寸给排水-回水-尺寸P-RPIP-DIMS回水管尺寸标注及标注文字排水给排水-排水P-PDRN生活污水排水排水平面给排水-排水-平面P-PDRN-PLAN排水立管给排水-排水-立管P-PDRN-VPIP排水设备给排水-排水-设备P-PDRN-EQPM排水管阀门及其它配件排水管道井给排水-排水-管道井P-PDRN-PWEL排水标高给排水-排水-标高P-PDRN-ELVT排水管标高排水管径给排水-排水-管径P-PDRN-PDMT排水管管径排水标注给排水-排水-标注P-PDRN-IDEN排水管文字标注排水尺寸给排水-排水-尺寸P-PDRN-DIMS排水管尺寸标注及标注文字压力排水管给排水-排水-压力P-PDRN-PRES雨水给排水-雨水P-STRM雨水平面给排水-雨水-平面P-STRM-PLAN雨水立管给排水-雨水-立管P-STRM-VPIP雨水设备给排水-雨水-设备P-STRM-EQPM雨水管阀门及其它配件雨水管道井给排水-雨水-管道井P-STRM-PWEL雨水标高给排水-雨水-标高P-STRM-ELVT雨水管标高雨水管径给排水-雨水-管径P-STRM-PDMT雨水管管径雨水标注给排水-雨水-标注P-STRM-IDEN雨水管文字标注雨水尺寸给排水-雨水-尺寸P-STRM-DIMS雨水管尺寸标注及标注文字消防给排水-消防P-FIRE消防给水消防平面给排水-消防-平面P-FIRE-PLAN57 图层中文名称英文名称说明消防立管给排水-消防-立管P-FIRE-VPIP消防设备给排水-消防-设备P-FIRE-EQPM消防给水管阀门及其它配件、消火栓消防管道井给排水-消防-管道井P-FIRE-PWEL消防标高给排水-消防-标高P-FIRE-ELVT消防给水管标高消防管径给排水-消防-管径P-FIRE-PDMT消防给水管管径消防标注给排水-消防-标注P-FIRE-IDEN消防给水管文字标注消防尺寸给排水-消防-尺寸P-FIRE-DIMS消防给水管尺寸标注及标注文字喷淋给排水-喷淋P-SPRN自动喷淋喷淋平面给排水-喷淋-平面P-SPRN-PLAN喷淋立管给排水-喷淋-立管P-SPRN-VPIP喷淋设备给排水-喷淋-设备P-SPRN-EQPM喷淋管阀门及其它配件、喷头喷淋管道井给排水-喷淋-管道井P-SPRN-PWEL喷淋标高给排水-喷淋-标高P-SPRN-ELVT喷淋管标高喷淋管径给排水-喷淋-管径P-SPRN-PDMT喷淋管管径喷淋标注给排水-喷淋-标注P-SPRN-IDEN喷淋管文字标注喷淋尺寸给排水-喷淋-尺寸P-SPRN-DIMS喷淋管尺寸标注及标注文字水喷雾管给排水-喷淋-喷雾P-SPRN-SPRY中水给排水-中水P-RECW中水平面给排水-中水-平面P-RECW-PLAN中水立管给排水-中水-立管P-RECW-VPIP中水设备给排水-中水-设备P-RECW-EQPM中水管阀门及其它配件中水管道井给排水-中水-管道井P-RECW-PWEL中水标高给排水-中水-标高P-RECW-ELVT中水管标高中水管径给排水-中水-管径P-RECW-PDMT中水管管径中水标注给排水-中水-标注P-RECW-IDEN中水管文字标注中水尺寸给排水-中水-尺寸P-RECW-DIMS中水管尺寸标注及标注文字冷却水给排水-冷却P-CWTR循环冷却水冷却水平面给排水-冷却-平面P-CWTR-PLAN冷却水立管给排水-冷却-立管P-CWTR-VPIP冷却水设备给排水-冷却-设备P-CWTR-EQPM冷却水管阀门及其它配件冷却水管道井给排水-冷却-管道井P-CWTR-PWEL冷却水标高给排水-冷却-标高P-CWTR-ELVT冷却水管标高冷却水管径给排水-冷却-管径P-CWTR-PDMT冷却水管管径冷却水标注给排水-冷却-标注P-CWTR-IDEN冷却水管文字标注冷却水尺寸给排水-冷却-尺寸P-CWTR-DIMS冷却水管尺寸标注及标注文字废水给排水-废水P-WSTW废水平面给排水-废水-平面P-WSTW-PLAN废水立管给排水-废水-立管P-WSTW-VPIP废水设备给排水-废水-设备P-WSTW-EQPM废水管阀门及其它配件废水管道井给排水-废水-管道井P-WSTW-PWEL58标准分享网www.bzfxw.com免费下载 图层中文名称英文名称说明废水标高给排水-废水-标高P-WSTW-ELVT废水管标高废水管径给排水-废水-管径P-WSTW-PDMT废水管管径废水标注给排水-废水-标注P-WSTW-IDEN废水管文字标注废水尺寸给排水-废水-尺寸P-WSTW-DIMS废水管尺寸标注及标注文字通气给排水-通气P-PGAS通气平面给排水-通气-平面P-PGAS-PLAN通气立管给排水-通气-立管P-PGAS-VPIP通气设备给排水-通气-设备P-PGAS-EQPM通气管阀门及其它配件通气管道井给排水-通气-管道井P-PGAS-PWEL通气标高给排水-通气-标高P-PGAS-ELVT通气管标高通气管径给排水-通气-管径P-PGAS-PDMT通气管管径通气标注给排水-通气-标注P-PGAS-IDEN通气管文字标注通气尺寸给排水-通气-尺寸P-PGAS-DIMS通气管尺寸标注及标注文字蒸汽给排水-蒸汽P-STEM蒸汽平面给排水-蒸汽-平面P-STEM-PLAN蒸汽立管给排水-蒸汽-立管P-STEM-VPIP蒸汽设备给排水-蒸汽-设备P-STEM-EQPM蒸汽管阀门及其它配件蒸汽管道井给排水-蒸汽-管道井P-STEM-PWEL蒸汽标高给排水-蒸汽-标高P-STEM-ELVT蒸汽管标高蒸汽管径给排水-蒸汽-管径P-STEM-PDMT蒸汽管管径蒸汽标注给排水-蒸汽-标注P-STEM-IDEN蒸汽管文字标注蒸汽尺寸给排水-蒸汽-尺寸P-STEM-DIMS蒸汽管尺寸标注及标注文字注释给排水-注释P-ANNO图框给排水-注释-图框P-ANNO-TTLB图框及图框文字图例给排水-注释-图例P-ANNO-LEGN图例与符号尺寸标注给排水-注释-标注P-ANNO-DIMS尺寸标注及标注文字文字说明给排水-注释-文字P-ANNO-TEXT给排水专业文字说明公共标注给排水-注释-公共P-ANNO-IDEN标高标注给排水-注释-标高P-ANNO-ELVT标高符号及标注文字表格给排水-注释-表格P-ANNO-TABLB-6常用暖通空调专业图层名称列表图层中文名称英文名称说明轴线暖通-轴线M-AXIS轴网暖通-轴线-轴网M-AXIS-GRID平面轴网、中心线轴线标注暖通-轴线-标注M-AXIS-DIMS轴线尺寸标注及标注文字轴线编号暖通-轴线-编号M-AXIS-TEXT空调系统暖通-空调M-HVAC59 图层中文名称英文名称说明冷水供水管暖通-空调-冷水-供水M-HVAC-CPIP-SUPP冷水回水管暖通-空调-冷水-回水M-HVAC-CPIP-RETN热水供水管暖通-空调-热水-供水M-HVAC-HPIP-SUPP热水回水管暖通-空调-热水-回水M-HVAC-HPIP-RETN冷热水供水管暖通-空调-冷热-供水M-HVAC-RISR-SUPP冷热水回水管暖通-空调-冷热-回水M-HVAC-RISR-RETN冷凝水管暖通-空调-冷凝M-HVAC-CNDW冷却水供水管暖通-空调-冷却-供水M-HVAC-CWTR-SUPP冷却水回水管暖通-空调-冷却-回水M-HVAC-CWTR-RETN冷媒供液管暖通-空调-冷媒-供水M-HVAC-CMDM-SUPP冷媒回水管暖通-空调-冷媒-回水M-HVAC-CMDM-RETN热媒供水管暖通-空调-热媒-供水M-HVAC-HMDM-SUPP热媒回水管暖通-空调-热媒-回水M-HVAC-HMDM-RETN蒸汽管暖通-空调-蒸汽M-HVAC-STEM空调设备暖通-空调-设备M-HVAC-EQPM空调水系统阀门及其它配件空调标注暖通-空调-标注M-HVAC-IDEN空调水系统文字标注通风系统暖通-通风M-DUCT送风风管暖通-通风-送风-风管M-DUCT-SUPP-PIPE送风风管暖通-通风-送风-中线M-DUCT-SUPP-CNTR中心线送风风口暖通-通风-送风-风口M-DUCT-SUPP-VENT送风立管暖通-通风-送风-立管M-DUCT-SUPP-VPIP送风设备暖通-通风-送风-设备M-DUCT-SUPP-EQPM送风阀门、法兰及其它配件送风风管标高、尺寸、文字等送风标注暖通-通风-送风-标注M-DUCT-SUPP-IDEN标注回风风管暖通-通风-回风-风管M-DUCT-RETN-PIPE回风风管暖通-通风-回风-中线M-DUCT-RETN-CNTR中心线回风风口暖通-通风-回风-风口M-DUCT-RETN-VENT回风立管暖通-通风-回风-立管M-DUCT-RETN-VPIP回风设备暖通-通风-回风-设备M-DUCT-RETN-EQPM回风阀门、法兰及其它配件回风风管标高、尺寸、文字等回风标注暖通-通风-回风-标注M-DUCT-RETN-IDEN标注新风风管暖通-通风-新风-风管M-DUCT-MKUP-PIPE新风风管中心线暖通-通风-新风-中线M-DUCT-MKUP-CNTR新风风口暖通-通风-新风-风口M-DUCT-MKUP-VENT新风立管暖通-通风-新风-立管M-DUCT-MKUP-VPIP新风设备暖通-通风-新风-设备M-DUCT-MKUP-EQPM新风阀门、法兰及其它配件新风风管标高、尺寸、文字等新风标注暖通-通风-新风-标注M-DUCT-MKUP-IDEN标注60标准分享网www.bzfxw.com免费下载 图层中文名称英文名称说明除尘风管暖通-通风-除尘-风管M-DUCT-PVAC-PIPE除尘风管中心线暖通-通风-除尘-中线M-DUCT-PVAC-CNTR除尘风口暖通-通风-除尘-风口M-DUCT-PVAC-VENT除尘立管暖通-通风-除尘-立管M-DUCT-PVAC-VPIP除尘设备暖通-通风-除尘-设备M-DUCT-PVAC-EQPM除尘阀门、法兰及其它配件除尘风管标高、尺寸、文字等除尘标注暖通-通风-除尘-标注M-DUCT-PVAC-IDEN标注排风风管暖通-通风-排风-风管M-DUCT-EXHS-PIPE排风风管中心线暖通-通风-排风-中线M-DUCT-EXHS-CNTR排风风口暖通-通风-排风-风口M-DUCT-EXHS-VENT排风立管暖通-通风-排风-立管M-DUCT-EXHS-VPIP排风设备暖通-通风-排风-设备M-DUCT-EXHS-EQPM排风阀门、法兰及其它配件排风风管标高、尺寸、文字等排风标注暖通-通风-排风-标注M-DUCT-EXHS-IDEN标注排烟风管暖通-通风-排烟-风管M-DUCT-DUST-PIPE排烟风管暖通-通风-排烟-中线M-DUCT-DUST-CNTR中心线排烟风口暖通-通风-排烟-风口M-DUCT-DUST-VENT排烟立管暖通-通风-排烟-立管M-DUCT-DUST-VPIP排烟设备暖通-通风-排烟-设备M-DUCT-DUST-EQPM排烟阀门、法兰及其它配件排烟风管标高、尺寸、文字等排烟标注暖通-通风-排烟-标注M-DUCT-DUST-IDEN标注消防风管暖通-通风-消防-风管M-DUCT-FIRE-PIPE消防风管中心线暖通-通风-消防-中线M-DUCT-FIRE-CNTR消防风口暖通-通风-消防-风口M-DUCT-FIRE-VENT消防立管暖通-通风-消防-立管M-DUCT-FIRE-VPIP消防设备暖通-通风-消防-设备M-DUCT-FIRE-EQPM消防阀门、法兰及其它配件消防风管标高、尺寸、文字等消防标注暖通-通风-消防-标注M-DUCT-FIRE-IDEN标注采暖系统暖通-采暖M-HOTW供水管暖通-采暖-供水M-HOTW-SUPP供水立管暖通-采暖-供水-立管M-HOTW-SUPP-VPIP供水支管暖通-采暖-供水-支管M-HOTW-SUPP-LATL供水设备暖通-采暖-供水-设备M-HOTW-SUPP-EQPM供水阀门及其它配件供水管标高、尺寸、文字等标供水标注暖通-采暖-供水-标注M-HOTW-SUPP-IDEN注回水管暖通-采暖-回水M-HOTW-RETN回水立管暖通-采暖-回水-立管M-HOTW-RETN-VPIP回水支管暖通-采暖-回水-支管M-HOTW-RETN-LATL回水设备暖通-采暖-回水-设备M-HOTW-RETN-EQPM回水阀门及其它配件61 图层中文名称英文名称说明回水管标高、尺寸、文字等标回水标注暖通-采暖-回水-标注M-HOTW-RETN-IDEN注散热器暖通-采暖-散热器M-HOTW-RDTR平面地沟暖通-采暖-地沟M-HOTW-UNDR注释暖通-注释M-ANNO图框暖通-注释-图框M-ANNO-TTLB图框及图框文字图例暖通-注释-图例M-ANNO-LEGN图例与符号尺寸标注暖通-注释-标注M-ANNO-DIMS尺寸标注及标注文字文字说明暖通-注释-文字M-ANNO-TEXT暖通专业文字说明公共标注暖通-注释-公共M-ANNO-IDEN标高标注暖通-注释-标高M-ANNO-ELVT标高符号及标注文字表格暖通-注释-表格M-ANNO-TABLB-7常用电气专业图层名称列表图层中文名称英文名称说明轴线电气-轴线E-AXIS轴网电气-轴线-轴网E-AXIS-GRID平面轴网、中心线轴线尺寸标注及标注文轴线标注电气-轴线-标注E-AXIS-DIMS字轴线编号电气-轴线-编号E-AXIS-TEXT平面电气-平面E-PLAN平面照明设备电气-平面-照明-设备E-PLAN-LITE-EQPM平面照明导线电气-平面-照明-导线E-PLAN-LITE-CIRC照明平面图的标注及文平面照明标注电气-平面-照明-标注E-PLAN-LITE-IDEN字平面动力设备电气-平面-动力-设备E-PLAN-POWR-EQPM平面动力导线电气-平面-动力-导线E-PLAN-POWR-CIRC动力平面图的标注及文平面动力标注电气-平面-动力-标注E-PLAN-POWR-IDEN字平面通讯设备电气-平面-通讯-设备E-PLAN-TCOM-EQPM平面通讯导线电气-平面-通讯-导线E-PLAN-TCOM-CIRC通讯平面图的标注及文平面通讯标注电气-平面-通讯-标注E-PLAN-TCOM-IDEN字平面有线电视设备电气-平面-有线-设备E-PLAN-CATV-EQPM平面有线电视导线电气-平面-有线-导线E-PLAN-CATV-CIRC有线电视平面图的标注平面有线电视标注电气-平面-有线-标注E-PLAN-CATV-IDEN及文字平面接地电气-平面-接地E-PLAN-GRND平面接地标注电气-平面-接地-标注E-PLAN-GRND-IDEN接地平面图的标注及文62标准分享网www.bzfxw.com免费下载 图层中文名称英文名称说明字平面消防设备电气-平面-消防-设备E-PLAN-FIRE-EQPM平面消防导线电气-平面-消防-导线E-PLAN-FIRE-CIRC消防平面图的标注及文平面消防标注电气-平面-消防-标注E-PLAN-FIRE-IDEN字平面安防设备电气-平面-安防-设备E-PLAN-SERT-EQPM平面安防导线电气-平面-安防-导线E-PLAN-SERT-CIRC安防平面图的标注及文平面安防标注电气-平面-安防-标注E-PLAN-SERT-IDEN字平面建筑设备监控设备电气-平面-监控-设备E-PLAN-EQMT-EQPM平面建筑设备监控导线电气-平面-监控-导线E-PLAN-EQMT-CIRC建筑设备监控平面图的平面建筑设备监控标注电气-平面-监控-标注E-PLAN-EQMT-IDEN标注及文字防雷平面图的设备及导平面防雷电气-平面-防雷E-PLAN-LTNG线防雷平面图的标注及文平面防雷标注电气-平面-防雷-标注E-PLAN-LTNG-IDEN字平面设备间设备电气-平面-设间-设备E-PLAN-EQRM-EQPM平面设备间导线电气-平面-设间-导线E-PLAN-EQRM-CIRC设备间平面图的文字及平面设备间标注电气-平面-设间-标注E-PLAN-EQRM-IDEN标注平面桥架电气-平面-桥架E-PLAN-TRAY平面桥架支架电气-平面-桥架-支架E-PLAN-TRAY-FIXE桥架平面图的标注及文平面桥架标注电气-平面-桥架-标注E-PLAN-TRAY-IDEN字系统电气-系统E-SYST照明系统设备电气-系统-照明-设备E-SYST-LITE-EQPM照明系统导线电气-系统-照明-导线E-SYST-LITE-CIRC照明系统的母线及导线照明系统标注电气-系统-照明-标注E-SYST-LITE-IDEN照明系统的标注及文字动力系统设备电气-系统-动力-设备E-SYST-POWR-EQPM动力系统导线电气-系统-动力-导线E-SYST-POWR-CIRC动力系统的母线及导线动力系统标注电气-系统-动力-标注E-SYST-POWR-IDEN动力系统的标注及文字通讯系统设备电气-系统-通讯-设备E-SYST-TCOM-EQPM通讯系统导线电气-系统-通讯-导线E-SYST-TCOM-CIRC通讯系统标注电气-系统-通讯-标注E-SYST-TCOM-IDEN通讯系统的标注及文字有线电视系统设备电气-系统-有线-标注E-SYST-CATV-EQPM有线电视系统导线电气-系统-有线-导线E-SYST-CATV-CIRC有线电视系统的标注及有线电视系统标注电气-系统-有线-标注E-SYST-CATV-TEXT文字音响系统设备电气-系统-音响-设备E-SYST-SOUN-EQPM63 图层中文名称英文名称说明音响系统导线电气-系统-音响-导线E-SYST-SOUN-CIRC音响系统标注电气-系统-音响-标注E-SYST-SOUN-IDEN音响系统的标注及文字二次控制设备电气-系统-二次-设备E-SYST-CTRL-EQPM二次控制主回路电气-系统-二次-主回E-SYST-CTRL-SMSY二次控制系统的母线及二次控制导线电气-系统-二次-导线E-SYST-CTRL-CIRC导线二次控制系统的标注及二次控制标注电气-系统-二次-标注E-SYST-CTRL-IDEN文字二次控制表格电气-系统-二次-表格E-SYST-CTRL-TABS消防系统设备电气-系统-消防-设备E-SYST-FIRE-EQPM消防系统导线电气-系统-消防-导线E-SYST-FIRE-CIRC消防系统标注电气-系统-消防-标注E-SYST-FIRE-IDEN消防系统的标注及文字安防系统设备电气-系统-安防-设备E-SYST-SERT-EQPM安防系统导线电气-系统-安防-导线E-SYST-SERT-CIRC安全防护系统的标注及安防系统标注电气-系统-安防-标注E-SYST-SERT-TEXT文字建筑设备监控设备电气-系统-监控-设备E-SYST-EQMT-EQPM建筑设备监控导线电气-系统-监控-导线E-SYST-EQMT-CIRC建筑设备监控系统的标建筑设备监控标注电气-系统-监控-标注E-SYST-EQMT-TEXT注及文字高低压系统设备电气-系统-高低-设备E-SYST-HLVO-EQPM高低压系统的母线及导高低压系统导线电气-系统-高低-导线E-SYST-HLVO-CIRC线高低压系统的标注及文高低压系统标注电气-系统-高低-标注E-SYST-HLVO-IDEN字高低压系统表格电气-系统-高低-表格E-SYST-HLVO-FORM注释电气-注释E-ANNO图框电气-注释-图框E-ANNO-TTLB图框及图框文字图例电气-注释-图例E-ANNO-LEGN图例与符号尺寸标注电气-注释-尺寸E-ANNO-DIMS尺寸标注及标注文字文字说明电气-注释-文字E-ANNO-TEXT电气专业文字说明公共标注电气-注释-公共E-ANNO-IDEN标高标注电气-注释-标高E-ANNO-ELVT标高符号及标注文字表格电气-注释-表格E-ANNO-TABL孔洞电气-注释-孔洞E-ANNO-HOLE孔洞及孔洞标注64标准分享网www.bzfxw.com免费下载 本标准用词说明1为便于执行本标准条文时区别对待，对要求严格程度不同的用词，说明如下：1）表示很严格，非这样做不可的：正面词采用“必须”，反面词采用“严禁”。2）表示严格，在正常情况下均应这样做的用：正面词采用“应”；反面词采用“不应”或“不得”；3）表示允许稍有选择，在条件许可时首先应这样做的：正面词采用“宜”；反面词采用“不宜”；4）表示有选择，在一定条件下可以这样做的用词，采用“可”。2本标准中指定按其他有关标准执行时，写法为“应符合……的规定”或“应按……执行”。引用标准名录《技术制图――字体》GB/T14691《工业自动化系统与集成产品数据表达与交换》GB/T1665665'
