GBT5464-1985建筑材料不燃性试验方法.pdf 6页

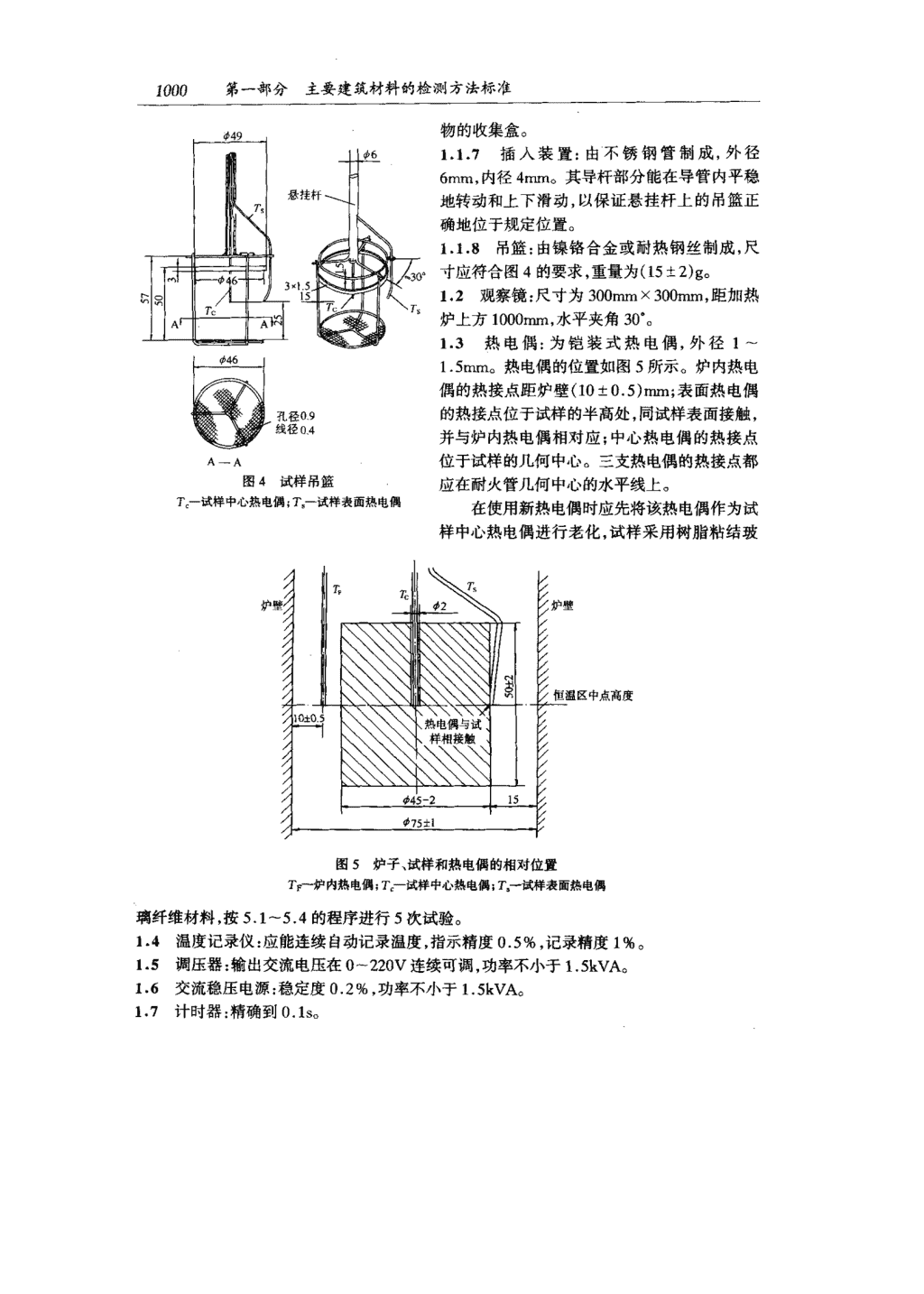

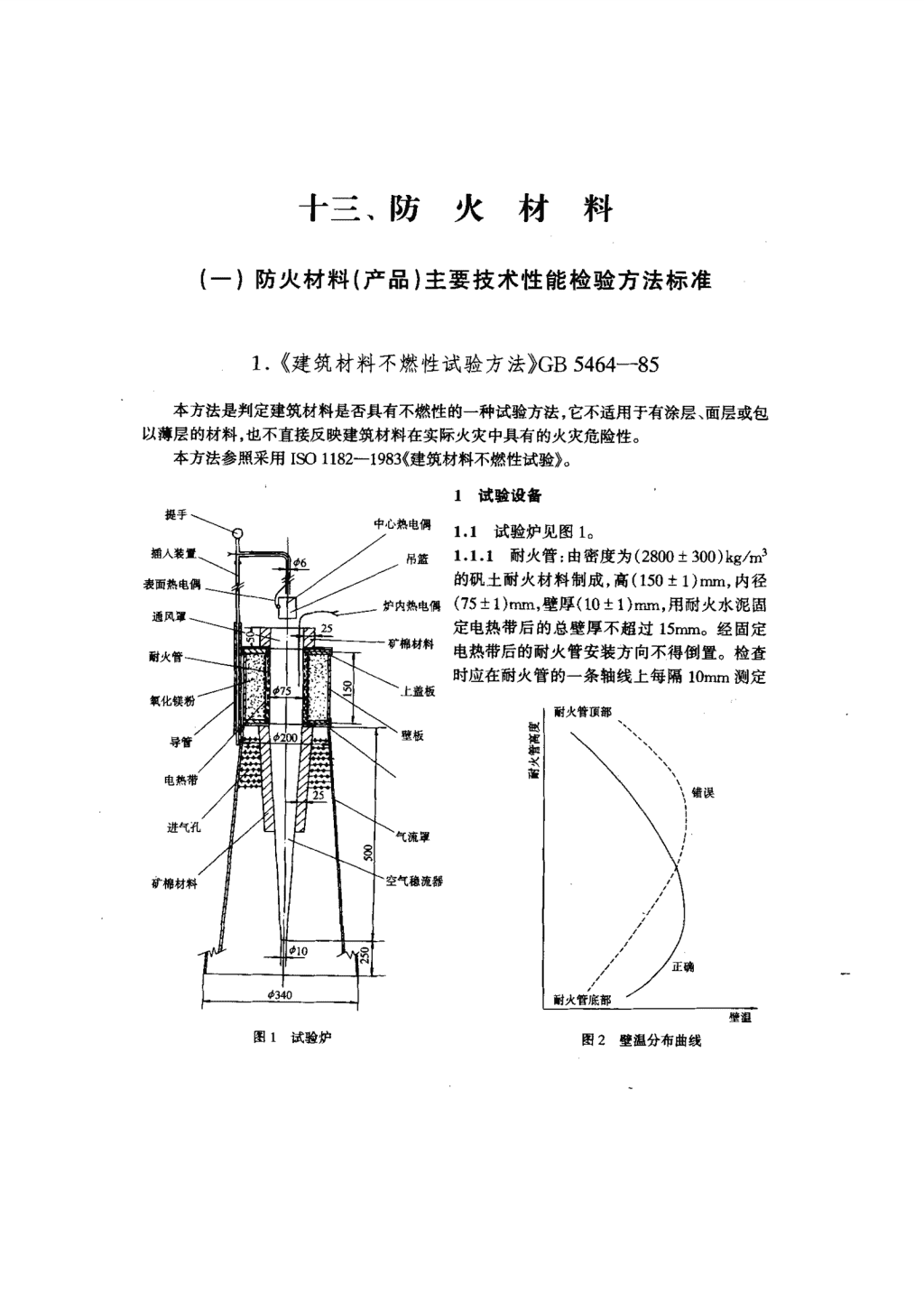

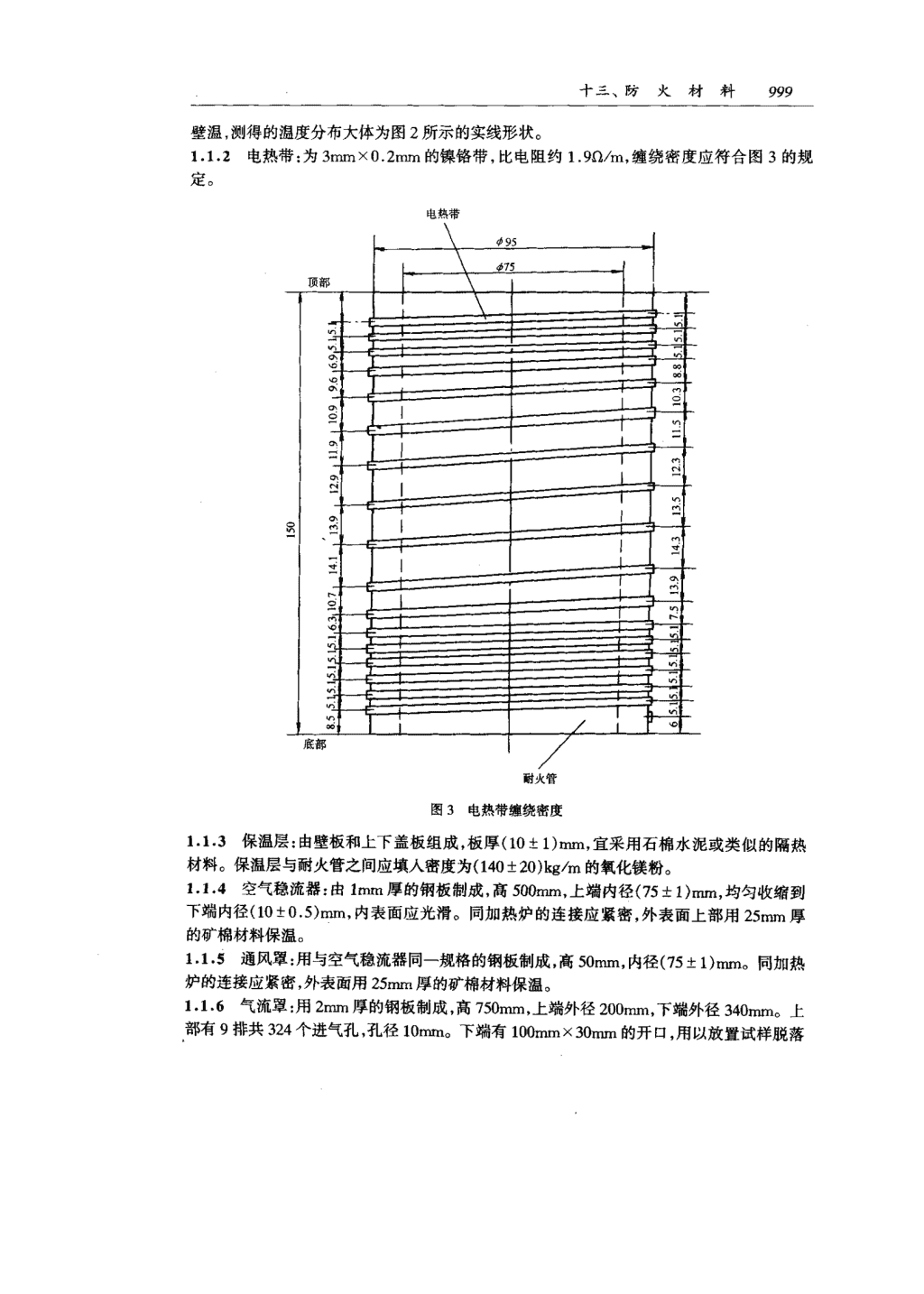

'十三、防火材料(一)防火材料(产品)主要技术性能检验方法标准1.《建筑材料不燃性试验方法》GB5464一一85本方法是判定建筑材料是否具有不燃性的一种试验方法，它不适用于有涂层、面层或包以薄层的材料，也不直接反映建筑材料在实际火灾中具有的火灾危险性。本方法参照采用ISO1182-1983《建筑材料不燃性试验》。1试验设备中心热电偶1.1试验炉见图to擂人装!吊篮1.1.1耐火管;由密度为(2800土300)kg/m3表面热电偶的矾土耐火材料制成，高(150士1)mm，内径炉内热电偶(75士1)二，壁厚(10士1)mm，用耐火水泥固通风革定电热带后的总壁厚不超过15cnm。经固定矿棉材料耐火管电热带后的耐火管安装方向不得倒置。检查时应在耐火管的一条轴线上每隔lomm测定上盖板耐火管顶部侧袍壁板和试趁气流罩矿棉材料空气德流器耐火管底部壁祖图1试验炉图2壁温分布曲线 十三、防火材料999壁1.温，测得的温度分布大体为图2所示的实线形状。忘.2电热带:为3mmX0.2mm的镍铬带，比电阻约1.9n/m,缠绕密度应符合图3的规电热带耐火管图3电热带缠绕密度1.保温层:由壁板和上下盖板组成，板厚(1011)mm，宜采用石棉水泥或类似的隔热材料。保温层与耐火管之间应填人密度为(140士20)kg/m的氧化镁粉。1.14空气稳流器:由lmm厚的钢板制成，高500mm，上端内径(75士1)mm，均匀收缩到下端内径(1010.5)二，内表面应光滑。同加热炉的连接应紧密，外表面上部用25mm厚的矿棉材料保温。1.1.5通风罩:用与空气稳流器同一规格的钢板制成，高50mm，内径(75士1)mm。同加热炉的连接应紧密，外表面用25mm厚的矿棉材料保温。1.1.6气流罩:用2mm厚的钢板制成，高750mm，上端外径200mm，下端外径340mm。上部有9排共324个进气孔，孔径1Omm。下端有100mmX30mm的开口，用以放置试样脱落 1000第一部分主要建筑材料的检测方法标准物的收集盒。1.1.7插人装置:由不锈钢管制成，外径6mm，内径4mm。其导杆部分能在导管内平稳悬挂杆地转动和上下滑动，以保证悬挂杆上的吊篮正确地位于规定位置。1.1.8吊篮:由镍铬合金或耐热钢丝制成，尺寸应符合图4的要求，重量为(巧土2)go6卞州U3‘1"}}1.2观察镜:尺寸为300mmX300mm，距加热习炉上方1000mm，水平夹角30001.3热电偶:为恺装式热电偶，外径1一1.5mm。热电偶的位置如图5所示。炉内热电偶的热接点距炉壁(10士0.5)mm;表面热电偶的热接点位于试样的半高处，同试样表面接触，!RA9g0o.49并与炉内热电偶相对应;中心热电偶的热接点A一人位于试样的几何中心。三支热电偶的热接点都图4试样吊篮应在耐火管几何中心的水平线上。T亡一试样中心热电偶;丁一试样表面热电偶在使用新热电偶时应先将该热电偶作为试样中心热电偶进行老化，试样采用树脂粘结玻卫..“””界“几引f‘炉壁炉壁www.bzfxw.com酬彭恒二中点高度热电偶与试样相接触04755-t2H图5炉子、试样和热电俩的相对位置TF炉内热电偶;T}-试样中心热电偶;T，一试样表面热电偶璃纤维材料，按5.1一5.4的程序进行5次试验。1.4温度记录仪:应能连续自动记录温度，指示精度0.5%，记录精度1%01.5调压器:输出交流电压在0-220V连续可调，功率不小于1.5kVAo1.6交流稳压电源:稳定度0.2%，功率不小于1.5kVAo1.7计时器:精确到0.1s. 十三、防火材料1001.8称重仪:精确到0.1g..9干燥皿:内径为240mm.2炉壁温度的标定在使用一个新炉子和换用耐火管、电热带、保温材料时，应对炉壁温度进行标定。标定是当炉内温度稳定在(750t5)℃时，用1.3和1.4规定的热电偶和记录仪在炉壁三条等距离的垂直轴线上测定炉壁温度。每条轴线的三个测温点位于轴线的中点及中点上、下30二处。应特别注意热电偶与管壁的接触，热电偶记录温度至少稳定5min。取得的9个点的温度以平均值作为炉壁平均温度，应为(835士10)ro3试样3.1取样:应足以代表该材料。3.2尺寸:直径45一2mm高度5012mrn体积80士5m"如果材料厚度小于50mm，可由水平叠加层数来达到所要求的高度，成形的试样应在顶面加工一直径为2mm的中心孔，孔深直至试样的几何中心。3.3数量:5个。3.4状态调节:试样应在温度为〔60士5)℃的通风干燥箱内放置20--24h,然后放人装有二氧化硅凝胶的干燥皿内冷却到环境温度。4试验环境试验炉不得受强烈的日光或人工照明的直接照射，试验室不宜密闭但www.bzfxw.com又不能有明显的气流干扰。5试验程序被试材料的每个试样应按下列程序进行操作。5.1试验前设备应处于良好的工作状态，如空气稳流器不堵塞，插人装置能平稳地滑动，热电偶正确位于规定位置。5.2悬挂杆和吊篮移至炉外，使炉内温度稳定在(75015)C，至少10min。在试验过程中不得改变能源输人。5.3试样经称重和确定尺寸后放人吊篮内，吊篮悬挂在悬挂杆上。试样人炉应迅速，不应超过5s.5.4试样人炉即开始记时，加热试验时间为30min，只有当某个热电偶未达到终温平衡才应延长试验时间;当试样的最长持续燃烧时间已达20s以上，则试验可提前结束。注:终温平衡是指试验结束时温度达到稳定状态，即在l0mln内温度变化不超过2℃。此时的温度称作“终平衡温度”。5.5试验中，温度变化和持续燃烧时间应作记录。注:试样产生$s或更长时间的持续火焰才算作持续燃烧。 1002第一部分主要建筑材料的检测方法标准5.6对试样的变形、熔化、发烟、释放气体、色变等现象应作观察和记载。5.7试验结束后，将试样及其剥落物收集后置于干燥皿中冷却至室温再称重。6试验结果计算6.1炉内平均温升按下式计算5艺TM一TFi曰(1)5式中T,—每次试验的炉内最高温度;TF—每次试验的炉内终平衡温度。6.2试样表面平均温升按6.1的公式计算式中TMi—每次试验的试样表面最高温度;TF—每次试验的试样表面终平衡温度。6.3试样中心平均温升按6.1的公式计算式中Tmi—每次试验的试样中心最高温度;TFi—每次试验的试样中心终平衡温度。6.4试样平均持续燃烧时间以5次试验的平均值计算。6.5试样平均失重率以5次试验的平均值计算。7判定条件试验结果全部符合下列条件，则判定为“不嫩性材料”。a炉内平均温升不超过501r;b.试样表面平均温升不超过501C;:试样中心平均温升不超过50r-;www.bzfxw.comd.试样平均持续燃烧时间不超过20s;。试样平均失重率不超过50%.对明显收缩或熔化的非热稳定性材料，试样热电偶记录的数据是无意义的，可不作为判定条件。8试验报告试验报告应包括下列内容:a委托单位名称;b.生产单位名称;‘.材料名称及标志;d.材料性质;。.材料供应日期和试验日期;f.观察现象;9试验结果及鉴定意见;入.试验单位及负责人。 十三、防火材料1003附加说明:本标准由中华人民共和国公安部提出。本标准由公安部四川消防科学研究所负责起草。2.《建筑材料难燃性试验方法》GB8625-88本标准是在规定的条件下判定建筑材料是否具有难燃性的一种试验方法。1试验装里本方法的试验装置主要包括燃烧竖炉及控制仪表两部分。1.1燃烧竖炉燃烧竖炉主要由燃烧室、燃烧器、试件支架、空气稳流器及烟道等部分组成。其外形尺寸为1020mmx1020nmmx3930rnmo(见图1、图2)一~一一一一一一卜~——~、、公上肠/月、恻、www.bzfxw.com!1升+O!﹄1索!薪|群卿i图1燎1.1.1燃烧室燃烧室由炉壁和炉门构成，其内空尺寸为800mmx800mmx2000mma炉壁为保温夹层结构，其结构形式见图20炉门分为上、下两门，分别用铰链与炉体连接，其结构与炉壁相似。两门借助手轮和固'
