GBT5481-1985远红外木材干燥炉.pdf 7页

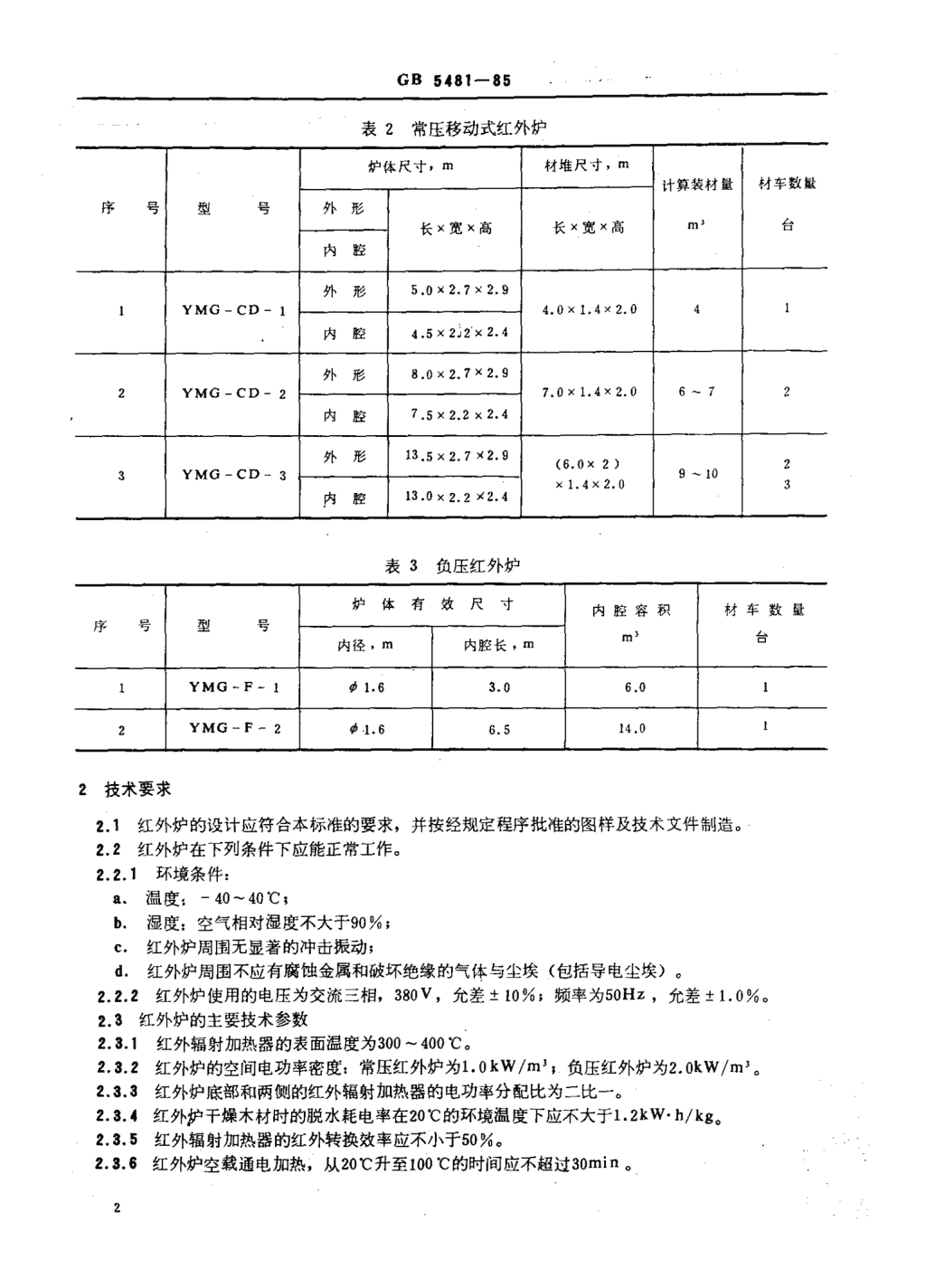

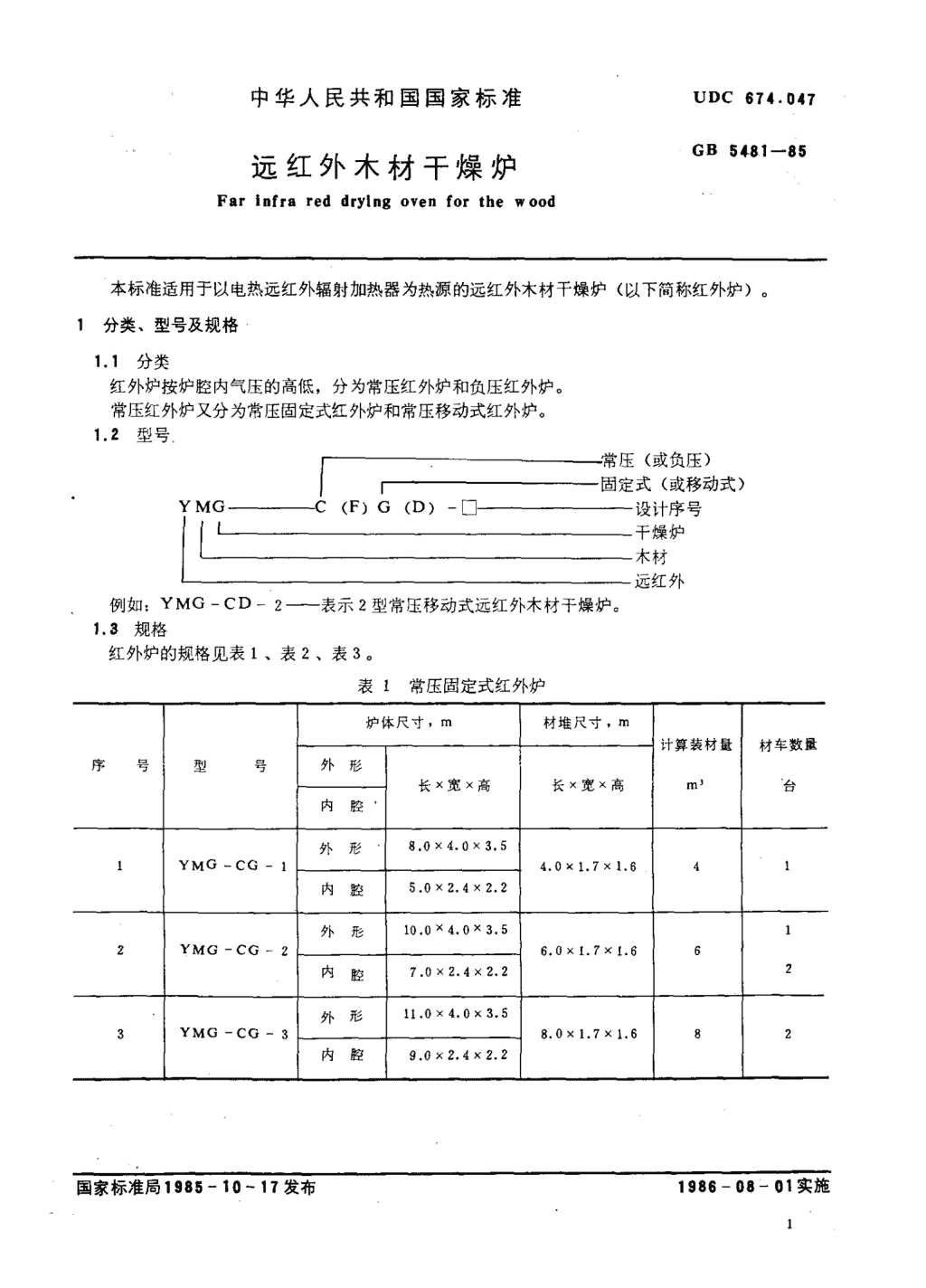

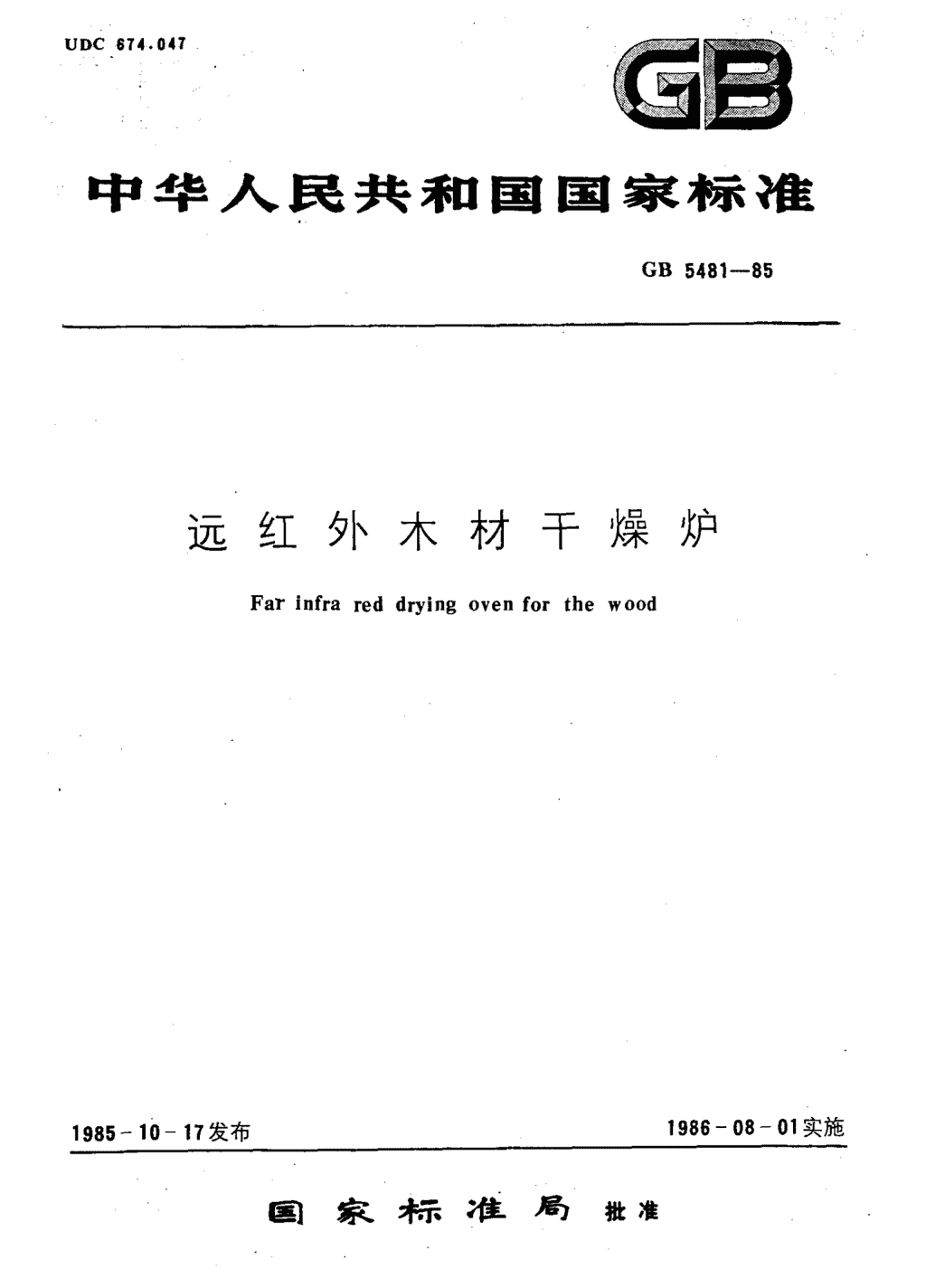

'UDC674.047中华人民共和国国家标准GB5481-85远红外木材干燥炉Farinfrareddryingovenforthewood1985一10一17发布1986一08一01实施国家平示;住局批准 中华人民共和国国家标准UDC674.047GB5181-85远红外木材干燥炉Farinfrareddryingovenforthewood本标准适用于以电热远红外辐射加热器为热源的远红外木材干燥炉(以下简称红外炉)。1分类、型号及规格1.1分类红外炉按炉腔内气压的高低，分为常压红外炉和负压红外炉。常压红外炉又分为常压固定式红外炉和常压移动式红外炉。1.2型号一—一-一一m压(或负压)厂一一一一一一一一一一一一一一固定式(或移动式)YMG—C(F)G(D)一口—设计序号—干燥炉—木材—远红外例如:YMG一CD一2—表示2型常压移动式远红外木材干燥炉。，.3规格红外炉的规格见表1、表2、表3。表1常压固定式红外炉炉体尺寸，m材堆尺寸，m.计算装材量材车数量序号型号外形长x宽x高长x宽x高mj台内腔外形8.0x4.0x3.51YMG一CG一14.0x1.7x1.641内腔5.0x2.4x2.2外形10.0x4.0x3.512YMG一CG一26.Ox1.7x1.66内腔7.0x2.4x2.22外形11.0x4.0x3.53YMG一CG一38.0x1.7x1.682内腔9.0x2.4x2.2国家标准局1985一10一17发布1986一08一01实施 GB5481一85表2常压移动式红外炉炉体尺寸，m材堆尺寸，m计算装材量材车数量序号型号外形长x宽x高长x宽x高m3台内睦外形5.0x2.7x2.91YMG一CD一14.0x1.4x2.041内腔4.5x2}2x2.4外形8.0x2.7x2.92YMG一CD一27.0x1.4x2.06~72内腔7.5x2.2x2.4外形13.5x2.7x2.9(6.0x2)3YMG一CD一39~10:x1.4x2.0内腔13.0x2.2式2.4表3负压红外炉炉体有效尺寸内腔容积材车数量序号型号乙、m、口内径，m内腔长，mwww.bzfxw.com1YMG一F一1必1.63.06.0112YMG一F一2Ol.66.514.02技术要求2.1红外炉的设计应符合本标准的要求，并按经规定程序批准的图样及技术文件制造。2.2红外炉在下列条件下应能正常工作。2.2.1环境条件:a.温度:一40-400Ctb.湿度:空气相对湿度不大于90%;c.红外炉周围无显著的冲击振动;d.红外炉周围不应有腐蚀金属和破坏绝缘的气体与尘埃(包括导电尘埃)。2.2.2红外炉使用的电压为交流三相，380V，允差士10%:频率为50Hz，允差士1.0%,2.3红外炉的主要技术参数2.3.1红外辐射加热器的表面温度为300一400*C.2.3.2红外炉的空间电功率密度:常压红外炉为1.OkW/m";负压红外炉为2.OkW/m"o2.3.3红外炉底部和两侧的红外辐射加热器的电功率分配比为二比一。2.3.4红外护干燥木材时的脱水耗电率在20℃的环境温度下应不大于1.2kW"h/kg,2.3.5红外辐射加热器的红外转换效率应不小于500n,2.3.6红外炉空载通电加热，从20℃升至100℃的时间应不超过30min。 GB5481一952.3.7空载恒温100℃时，在红外炉材堆空间范围内的最大温度差不大于10"C,2.3.8负压红外炉的空载极限真空度应达到40mmHg，其抽真空时间不超过30min。2.3.9负压红外炉的平均自然泄漏速率应低于每小时10%.2.4红外炉应用坚固耐用、耐腐蚀的材料制造，并能承受使用时的最高温度。红外炉体的任何缝道不应渗漏。内壁板(反射罩)应采用对远红外线镜面反射率大于0.7的材料制造。2.5红外炉的电气绝缘和热绝缘(保温)·材料的安全使用温度应高于该部位使用时的最高温度，而且吸湿性要小。2.6红外炉应有良好的接地装置，并具有明显的“接地”字样或标志(告)。2.7红外炉的冷态绝缘电阻应不小于1.OMo,2.8红外辐射加热器的性能应符合GB4654-84《碳化硅、错英砂陶瓷类红外辐射加热器通用技术条件》要求。2.9红外炉在额定工作电压下，实测功率允差士5%.2.10按7B862-66《电力传动控制站技术条件》有关规定。红外炉的电气控制台，分电箱，应具有过流、过载、失压、超温保护及报警装置，并安装有温度、湿度指示和温度控制仪表及操作系统。动作要准确、可靠。2.11红外炉涂漆层应光洁、均匀和色调一致，不得有脱落、开裂和露底缺陷，并符合JB/Z146-79《电工产品涂漆工艺》的规定:炉体涂漆层精度为In级;b.电气控制台、分电箱涂漆层精度为1级。2.12负压红外炉所有焊接件均应符合真空炉焊接要求。www.bzfxw.com2.13红外炉在运行过程中，电气配件及其他配件应无松动现象，电接触和绝缘性能可靠。2.抽红外炉的裸露带电部位，应有保护罩、壳或相应的其他保护措施。3试验方法3.1按第1.3条、2.4条、2.6条、2.11条一2.14条的要求，对红外炉的外表面、内腔、结构、电器及配件等进行外观检查。红外炉在通电试验前，必须认真检查电气线路和控制系统，试验条件应符合第2.2条要求。:一:测试仪器及仪表的精度要求型式试验和出厂试验用电气测量和温度测量的仪器、仪表精度不低于1.0级。3.4有功功率测试3.4.1对于三相三线或四线系统，推荐用三瓦特表法测量，这时，对于三线系统应人为地设一个中性点，但对三相三线系统也允许用两瓦特表法测量。3.4.2在测量红外炉额定功率时，如电压不等于额定值，而其偏差又不大于额定值的士5%时，则可用下述公式进行修正:P。二Pm(Um.)2···············.·.··。··.··。··.⋯⋯(1)式中:Pn---额定功率的测定值，kW;Pm-测量时的功率值，kW;侣7n一额定电压值，V;Um-功率测量时的电压值，V。5冷态绝缘电阻的测试用500V兆欧表测量红外炉内的导电部位与壳体任意部位之间的绝缘电阻值，测量后的数据应取其 GB5481一85最小值。3.6功率偏差测试红外炉在额定电压下通电加热至工作温度后，测量实际输人电功率，并用下式计算功率偏差P。一Pm二一x100%....................................(2)尸n式中:P.—红夕卜炉的额定电功率，kW;Pm—红外炉的实测电功率，Ma3.7相对湿度测试相对湿度用干湿球温度计测量。3.8红外辐射加热器表面温度M9试当红外炉内温度升至100"C，并恒温半小时后，用接触测温方式进行M9量，测试方法按GB4654-84规定进行。3.9空间电功率密度的计算空间电功率密度P定义为输入电功率与内腔容积的比值P(3)P二不-V.............式中:P—空间电功率密度，kW/m";尸—红外炉输人电功率，kW;V—红外炉内腔容积，m"。3.10脱水耗电率的计算脱水耗电率d定义为红外炉耗电量与脱水量之比:4.......................www.bzfxw.com......⋯⋯(4)Gi.一G..,式中:声—脱水耗电率，kW.h/kg,Q—耗电量，kW"h;Gm—木材人炉前重量，kg;Go.,—木材出炉后重量，kg.3.11红外转换效率的计算红外转换效率n定义为红外辐射通量与输人电功率之比:_E尸r、艺AiMirr，j飞.，7二一言一x100%a=一一~下一，一x100%二一二"`一—x100r亡才.P.(5)式中:7—红外转换率，%;P.-红外炉内全部红外辐射加热器的红外辐射通量之和，W;Pri—每只红外辐射加热器的红外辐射通量，W,Mi—每只红外辐射加热器的红外辐射出射度，Wfcmz;Ai—每只红外辐射加热器的有效辐射面积，cm,;P.—红外炉的总输人电功率，W;其中，i=1、2、3⋯n,a.12负压红外炉极限真空度测试负压红外炉在空炉不通电加热的情况下，用本身配套的真空泵来进行抽空试验。真空度由炉体上方的压力表直接读出。5.18负压红外炉抽真空时间测试 GB5481-85负压红外炉在空炉不通电加热情况下，从炉内常压开始启动真空泵，到炉内达到第2.3.8款要求的真空度为止的时间即为抽真空时间。.3.14负压红外炉平均自然泄漏速率的测试当炉内真空度达到5332.88Pa(40m-Hg)后，关闭各通气阀门，并关停真空泵，观察炉内真空度脚间的变化，直到沪内真空度恢复到常压为止。3.伟升温时间测试8.15.1红外炉在空炉状态下全功率加热，内腔几何中心测温点的温度读数从20℃升至100℃的时间，即为升温时间。3.15.2如果炉内温度低于200C，当工作空间温度升至20℃时恒温30min，然后继续升温并开始计时;当炉内温度高于20℃时，可按平均升温时间进行计算。3.16空间温度分布均匀性的测试当红外炉升温至100℃后，恒温半小时，在每个排气孔用温度计自下而上，每间隔20cm,逐点到量不同高度处的温度值。进行三次以上的循环测试。计算出每个测温点三次测试值的算术平均r_4检验规则4.1红外炉的试验分为出厂试验及型式试验。4.2每台红外炉须经制造厂质量管理部门检验合格后才能出厂，并附有证明产品质量合格蛇X:4.3红外炉出厂及型式试验项目见表4表4出厂及型式试验项目常压固定式常压移动式负三序号试验项目名称一_、。}出厂试验一m王，,iw}.I出厂试验型式试脸出厂试脸{互式试验www.bzfxw.com一t外观检Al}O000~二z绝缘电阻侧定一}O0O0份二3电气系统操作检查O000~，二4电流、电压、功率测量O000、剖1匕5升温时间测最O0O06温度均匀性测量O000、一二7极限真空度侧量~’匕s抽真空时间s自然泄漏速率酬量10脱水耗电率xx了}三注:“0”一必测项，nx”一不测项。“一”一空白项。4.4凡属下列情况之一者应进行型式试验:a.正式批量投产前的产品;b.当产品的设计、工艺或所用主要元件、材料更换时;c.停产一年以上的产品再次生产时;d.对批量生产的产品每2年进行一次。5标志、包装、贮存运输5.1每台红外炉应在适当的明显位置固定产品铭牌，产品铭牌应符合7B8-82《产品标牌》的规定，并包括下列内容:a.制造厂名称，b.产品名称、型号及规格，。.电源电压(V)、频率(Hz)、相数(相)及接线方法(丫、△); Gn5481-85d.额定功率，。.最高使用温度。f.重量;9编号及出厂日期。5.2红外炉的包装应安全、可靠，并保证在正常运输中不损坏。5.3红外沪运输时应有金属板制的文字标志牌。标记应不因时间长久和雨水冲洗而模糊不清，其内容如下:a.产品名称及型号;b‘制造厂名称;c.到站或港名称;d.收货单位名称和地址;e.产品总重;产品外形尺寸:长x宽x高;f.安全注意标志，如“小心轻放”、“向上”及产品吊勾中心示意等字样或标志。5.4红外炉应设置便于起吊的装置。5.5红外炉的配套附件应齐全，随同技术义件紧固于箱内明显处，技术文件包括:a.装箱清单;b.产品合格证;c.产品使用说明书等。5.6红外炉应妥善地存放在相对湿度不超过90%和通风良好的场所。不得颠倒或侧放。附加说明:本标准由中华人民共和国黑龙江省标准计量局提出。本标准由黑龙江省电子技术研究所、黑龙江省激光红外测试中心、哈尔滨市前卫电热电器厂贪是起草。本标准主要起草人吴玮、张金岭、耿力力。本标准委托黑龙江省电子技术研究所负责解释。'
