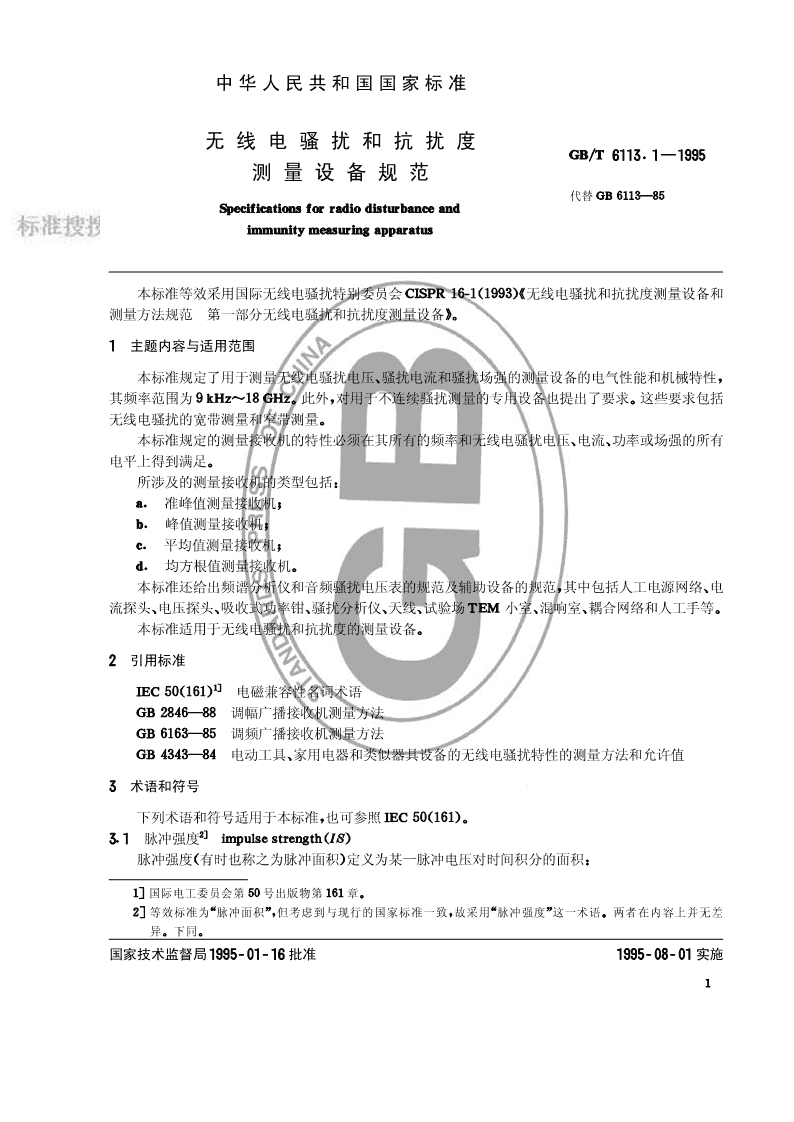

'中华人民共和国国家标准无线电骚扰和抗扰度测量设备规范代替本标准等效采用国际无线电骚扰特别委员会无线电骚扰和抗扰度测量设备和测量方法规范第一部分无线电骚扰和抗扰度测量设备主题内容与适用范围本标准规定了用于测量无线电骚扰电压骚扰电流和骚扰场强的测量设备的电气性能和机械特性其频率范围为此外对用于不连续骚扰测量的专用设备也提出了要求这些要求包括无线电骚扰的宽带测量和窄带测量本标准规定的测量接收机的特性必须在其所有的频率和无线电骚扰电压电流功率或场强的所有电平上得到满足所涉及的测量接收机的类型包括准峰值测量接收机峰值测量接收机平均值测量接收机均方根值测量接收机本标准还给出频谱分析仪和音频骚扰电压表的规范及辅助设备的规范其中包括人工电源网络电流探头电压探头吸收式功率钳骚扰分析仪天线试验场小室混响室耦合网络和人工手等本标准适用于无线电骚扰和抗扰度的测量设备引用标准电磁兼容性名词术语调幅广播接收机测量方法调频广播接收机测量方法电动工具家用电器和类似器具设备的无线电骚扰特性的测量方法和允许值术语和符号下列术语和符号适用于本标准也可参照脉冲强度脉冲强度有时也称之为脉冲面积定义为某一脉冲电压对时间积分的面积国际电工委员会第号出版物第章等效标准为脉冲面积但考虑到与现行的国家标准一致故采用脉冲强度这一术语两者在内容上并无差异下同国家技术监督局批准实施 式中脉冲强度或注脉冲强度与脉冲频谱密度用或直接相关对于脉冲持续时间为的矩形脉冲串当频率时存在下述关系带宽低于响应曲线中点某一规定电平处测量接收机总选择性曲线的宽度用符号表示表示所规定电平的分贝数脉冲带宽式中在测量接收机输入端施加一个强度为的脉冲时测量接收机中频输出端包络的峰值该电路中心频率的增益对于临界耦合调谐变压器式中处的带宽处的带宽详见附录补充件中第章充电时间常数从恒定正弦波电压加到检波级的输入端瞬间起到检波器的输出电压达到其终值的为止其间所用的时间就是充电时间常数注充电时间常数按下述方法确定将一个具有幅度恒定频率等于中频的正弦波信号加到检波器的输入端此信号电平应工作在相关各级放大电路的线性区域将一个无惯性的指示器如阴极射线示波器接到直流放大器电路中不影响检波器性能的测量点上记下该仪器指示然后只在有限的时间施加上述同一电平的正弦波信号包络为矩形的波形使偏转上升到此信号的持续时间就是检波器的充电时间放电时间常数从移去加在检波级输入端的恒定正弦波电压的瞬间起到检波器的输出电压降至其初始值的为止其间所用的时间就是放电时间常数注放电时间常数的测量方法与充电时间常数的测量方法相似但不是在有限时间内施加信号而是将施加的信号中断一定时间使偏转指示降至所需要的时间就是检波器的放电时间临界阻尼指示器的机械时间常数式中去除全部阻尼之后的自由振荡周期注对于临界阻尼指示器其系统的运动方程式可写成 式中偏转指示流经指示器的电流常数由上式可以推论时间常数也可以规定为矩形脉冲幅度恒定的持续时间此矩形脉冲所产生的偏转指示等于幅度与矩形脉冲相同的连续电流所产生的稳定偏转指示的临界阻尼机械时间常数的测量方法和调节方法可从下述方法之一得到把自由振荡周期调节到然后加上阻尼使等于如果振荡周期不能测量就将阻尼调到刚好低于临界值使仪器的过摆不大于调节转动惯量使等于过载系数过载系数是指电路的稳态响应离开理想线性不超过时的最高电平与指示器满刻度偏转指示所对应的电平之比对称电压在两线电路中如单相电源对称电压就是指出现于两线间的射频骚扰电压有时也称为差模电压如果用表示其中一个电源端子与地之间的电压矢量表示另一个电源端子与地之间的电压矢量那么对称电压即差模电压为与矢量之差即非对称电压非对称电压就是指出现于两电源端子电气中点与地之间的射频骚扰电压有时也称为共模电压其值为与矢量之和之半即不对称电压不对称电压是指第条和第条中定义的或矢量电压的幅度这一电压用型人工电源网络测量参考地一种终端母线它是设备的接地母线或设备接地母线的延伸是电气器具和设备接地的方便汇集点第一篇测量设备准峰值测量接收机频率范围测量接收机的特性由其工作频率范围来决定四台测量接收机的工作频率范围分别覆盖频段频段频段频段输入阻抗测量接收机的输入电路应采用非平衡式其输入阻抗的额定值为且当射频衰减为时其电压驻波比不得超过当射频衰减等于或大于时不得超过注在频率范围内的对称输入阻抗当进行对称测量并采用平衡输入变换器时应优先选用的输入阻抗该输入阻抗可由相关的对称型的人工电源网络提供必须与测量接收机匹配也可以由测量接收机提供基本特性对第条规定的脉冲响应是根据具有表基本特性的测量接收机来计算的注引自美国电气和电子工程师协会电气和电子术语标准辞典 表准峰值测量接收机的基本特性频率范围特性带宽检波器充电时间常数检波器放电时间常数临界阻尼指示器机械时间常数检波器前电路的过载系数检波器与指示器之间的过载系数注机械时间常数的定义见第条假设指示器是一种线性设备也就是说相等的电流会产生相等的偏转增量假如电流和偏转之间存在其它的转换关系但只要满足本条要求这种指示器亦可使用在电子仪器中机械时间常数可用某一电路来模拟电气和机械时间常数都没给出允差测量接收机的实际值是由满足第条要求的设计来确定的正弦波电压精确度当施加源阻抗的正弦波信号时正弦波电压的测量精确度应优于脉冲响应幅度关系绝对校准测量接收机在所有调谐频率上对基准试验脉冲的响应应与调谐频率上对未调制正弦波信号的响应相等误差不得超过脉冲发生器和正弦波信号发生器的源阻抗均为正弦波信号的电动势均方根值为基准试验脉冲的特性见表表准峰值测量接收机基准试验脉冲的特性频率范围脉冲强度均匀频谱最小上限重复频率随重复频率的变化相对校准测量接收机对重复脉冲的响应应做到当测量接收机的指示保持不变时幅度与重复频率之间的关系如图图或图所示 图脉冲响应曲线频段图脉冲响应曲线频段 图脉冲响应曲线频段和频段 图准峰值和平均值检波测量接收机的理论脉冲响应曲线测量接收机的响应曲线应介于表所规定的极限值和其相应的图示极限值之间表准峰值测量接收机脉冲响应重复频率标定频段一定时脉冲的相对等效电平见注基准基准基准基准孤立脉冲注附录补充件给出了重复脉冲响应曲线的确定方法为了检验本条款的各项要求附录补充件和附录补充件给出了用于确定脉冲发生器输出特性的方法附录补充件讨论了测量接收机特性对脉冲响应的影响频率高于时由于测量接收机的输入过载脉冲响应受到限制表中标有的数值是任选的不作硬性要求 在第条第条和第条中给出了准峰值测量接收机与含有其他类型检波器的测量接收机对脉冲响应的关系在频率范围内重复频率高于时由于中频放大器出现脉冲重叠现象所以不能对该频段的响应做出明确规定图一并给出了以绝对刻度标出的准峰值和平均值检波器测量接收机的理论脉冲响应曲线图的纵坐标表示相应于均方根值为的开路正弦波电压的开路脉冲强度要是测量接收机的输入与校准发生器匹配则测量接收机的指示为当测量带宽低于脉冲重复频率时如果测量接收机调谐在某一离散谱线上那么图中的曲线仍然有效选择性总选择性通带测量接收机的总选择性曲线应介于图图或图所示的极限值之间它是由测量接收机产生相同指示时输入的正弦波电压幅度随频率变化的曲线来描述的图总选择性通带的极限值频段 图总选择性通带的极限值频段图总选择性通带的极限值频段和频段中频抑制比当测量接收机的指示保持不变时输入的中频正弦波电压与调谐频率的正弦波电压之比不得小于在采用多个中频的情况下每个中频都应满足此要求镜频抑制比 当测量接收机的指示保持不变时输入镜象频率的正弦波电压与调谐频率的正弦波电压之比不得小于在采用多个中频的情况下每个中频对应的镜频都应满足此要求其他乱真响应当测量接收机的指示保持不变时除了第条和第条规定的频率外其他频率的正弦波输入电压与调谐频率的正弦波电压之比不得小于式给出了有可能出现其他乱真信号响应的频率和式中和整数本机振荡器频率中频调谐频率注在采用多个中频的情况下频率和分别是每个本机振荡频率和所采用的中频此外在测量接收机不施加任何输入信号的情况下也会出现乱真响应例如在本机振荡器的谐波频率与一个中频频率不同的情况下就会出现乱真响应因此本标题下的这些要求并不适用于后者这些乱真响应所产生的影响将在第条中叙述互调效应的限值当进行下述试验时测量接收机的响应不应受互调效应的影响试验按图所示布置脉冲发生器所产生的脉冲频谱在低于和等于表频率时应基本上是均匀的而在表频率应至少降低在试验频率点带阻滤波器至少应衰减相对于滤波器最大衰减的带宽应介于表所列和值之间表准峰值测量接收机互调试验的带宽特性频率范围图互调效应试验框图 将正弦波信号发生器直接与测量接收机相连接调整正弦波发生器得到一方便的读数用脉冲信号发生器替代正弦波发生器并调整到相同的电平该脉冲重复频率在频段为在其他频段为按上述方法用脉冲信号发生器替代正弦波信号发生器时滤波器所引入的衰减不得低于测量接收机机内噪声和机内连续波乱真信号的限值随机噪声测量接收机的背景噪声所引入的误差不得超过注对于含有中频衰减器的测量接收机当按照下述步骤试验时如果符合下述要求就可认为已满足本要求在测量接收机的输入端加一正弦信号其大小调节到某一有效值使测量接收机指示器得到一偏转指示在中频级引入衰减提高输入信号电平使该指示器恢复到原来的偏转指示此时输入信号电平增值应在之间连续波乱真信号当采用多个中频时测量接收机对于任意输入信号由于乱真响应如第条注中所述存在所引入的测量误差不得超过对于含有中频衰减器的测量接收机应按第条所描述的那样进行试验如果符合要求则认为已满足要求但中频衰减器只能在最后一个混频级之后才能出现屏蔽效能屏蔽效能是对测量接收机在电磁环境中性能不降低的前提下工作能力的量度这一要求适用于所有的测量接收机测量接收机的屏蔽应做到在的电磁环境中在频率范围内任一频率点上制造厂所规定的指示范围的最大值和最小值所产生的误差不得大于试验按下述方法进行将信号发生器放置于屏蔽室外将输入信号用一根屏蔽良好的半刚性长电缆通过屏蔽壁的馈通接头加到屏蔽室内的接收机上输入信号的电平应分别处于制造厂规定的最大值和最小值测量接收机所有其他同轴终端应端接特性阻抗试验时应按测量接收机正常使用时最简单的布置包括诸如耳机等选件且接上必不可少的引线如电源线和输入电缆引线长度及其布置应与典型使用情况相一致测量接收机附近的环境场强应用场强监测仪来测量测量接收机在有电磁场和去除该强度的电磁场这两种情况下其指示变化不得超过用于连接不连续骚扰分析仪的输出装置当测量不连续骚扰时测量接收机在所有频段都必须有两个输出端其中一个是中频输出另一个是准峰值检波器的输出这两个输出端的负载都不应影响指示器峰值测量接收机频率范围本章对采用峰值检波的测量接收机的要求做了规定这种接收机适用于脉冲骚扰测量输入阻抗测量接收机的输入电路应采用非平衡式其输入阻抗的额定值为并且当射频衰减为时其不得超过当射频衰减等于或大于时其不得超过进行对称测量时应采用平衡输入变换器在频率范围内应优先选用的输入电阻基本特性带宽对于非重叠骚扰以外的所有其他类型的宽带骚扰在给出骚扰电平时应标明带宽的实际值并且带宽应介于表规定的值之间 表峰值测量接收机的带宽要求频率范围带宽优选带宽注因为峰值测量接收机对非重叠骚扰的响应正比于其带宽所以测量结果可以用实际标定的带宽也可以用带宽为单位标定的实际电平它是由测量值除以脉冲带宽见第条计算得到的对于其它类型的宽带骚扰这一算法会引入误差充放电时间常数比为了获得重复频率为误差不超过峰值真值的仪表读数放电时间常数和充电时间常数之比应不小于下面给出的数值在的频率范围内其比值为在频率范围内其比值为在频率范围内其比值为如果峰值保持装置是组合式的那么保持时间应设置在范围注应特别注意确保所用记录仪在所选择的保持时间范围内的响应能力过载系数对于峰值测量接收机其过载系数不需象其他类型的测量接收机那么大对于那种通常设计为直接度数的检波器过载系数只需比稍大即可对于所选用的时间常数见第条该过载系数应该是足够了正弦波电压的精确度当施加源阻抗的正弦波信号时正弦波电压的测量精确度应优于脉冲响应测量接收机对试验脉冲的响应应与对调谐频率上未调制正弦信号的响应相等其误差不超过脉冲发生器和正弦波信号发生器的源阻抗均为正弦波信号的电动势均方根值为试验脉冲的强度为的单位为均匀频谱最小上限与第条表中的要求相同脉冲重复频率应保证测量接收机中频放大器输出端不出现脉冲重叠现象注为了检验本条规定的各项要求附录补充件和附录补充件给出了确定脉冲发生器输出特性的方法频段重复频率为其他频段为具有优选带宽的峰值测量接收机与准峰值测量接收机指示之间的关系在表中给出表峰值和准峰值测量接收机脉冲响应的相对值峰值与准峰值脉冲重复频率频率范围表头指示之比选择性由于第条对带宽的要求允许带宽在图和所示的范围内变化所以这些选择性曲线只是在形状上适用于峰值测量接收机使用时频率轴应标出相应的刻度例如图中对应于第条第条和第条的要求适用于本条互调效应接收机噪声和屏蔽第条第条和第条的要求适用于本条 平均值测量接收机频率范围这种类型接收机的检波器被设计成指示检波器前各级信号包络的平均值使用平均值检波器测量窄带信号可以克服与调制含量或噪声相关的一些问题平均值测量接收机一般不适用于测量脉冲骚扰输入阻抗测量接收机的输入电路应采用非平衡式其输入阻抗的额定值为并且当射频衰减为时其不得超过当射频衰减等于或大于时其不得超过进行对称测量时应采用平衡输入变换器在频率范围内应优先选用的输入阻抗基本特性带宽带宽应介于表中所规定的数值范围内表平均值测量接收机带宽要求频率范围带宽优选带宽注附录补充件中第章讨论了带宽如果测量中使用的不是优选带宽而是其他的带宽那么在援引骚扰电平时应予以注明过载系数检波器前级电路对于脉冲重复频率为的过载系数应为注一般而言对于这种类型的接收机在重复频率很低时不可能为避免测量接收机的非线性工作提供足够的过载系数对单个脉冲响应未做规定无论接收机作何用途不出现过载情况最小脉冲重复频率在频段不得大于在频段不得大于在频段和频段不得大于正弦波电压精确度当施加源阻抗的正弦波信号时正弦波电压的测量精确度应优于脉冲响应幅度关系测量接收机对试验脉冲的响应应与对调谐频率上未调制正弦波信号的响应相等其误差不得大于脉冲信号发生器和正弦信号发生器的源阻抗都是正弦信号的电动势为试验脉冲的强度为这里的单位为均匀频谱最小上限与第条中的要求相同脉冲重复频率在频段为在频段为在频段和频段为注为了检验本条款的各项要求附录补充件和附录补充件给出了确定脉冲信号发生器输出特性的测量方法表给出了脉冲重复频率分别为和时具有相同带宽的平均值和准峰值测量接收机表头指示假定有足够的过载系数且输出电平恒定之间的关系只要有足够的信噪比且保持不变对于未调制的正弦波输入可使用较低的脉冲强度此时该脉冲强度与较低的正弦波幅度成比例 表平均值和准峰值测量接收机对脉冲响应的相对值脉冲重复频率一定时准峰值与平均值表头指示之比频率范围随重复频率的变化测量接收机对重复频率的变化应做到当测量接收机表头指示保持不变时幅度与重复频率之间的关系应符合如下规律幅度重复频率从过载方面考虑确定的最低可用重复频率到数值等于频率范围内允许有的误差注图示出了以绝对刻度给出的准峰值和平均值测量接收机的理想脉冲响应曲线选择性对于带宽为对应于的频率范围或带宽为对应于的频率范围的测量接收机其选择性曲线应分别在图和所示的极限值范围内对于带宽为对应于频率范围的接收机其总选择性曲线应在图所示的极限值以内对于其他带宽的测量接收机图图和图只在形状上描述了其选择性使用时应在频率轴上标出相应的刻度第条第条和第条的要求适用于本条互调效应接收机噪声和屏蔽第条第条和第条的要求适用于本条均方根值测量接收机频率范围输入阻抗测量接收机的输入阻抗应采用非平衡式其输入阻抗的额定值为且当射频衰减为时其不得超过当射频衰减大于时不得超过进行对称测量时应采用平衡输入变换器在频率范围内应优先选用的输入阻抗基本特性带宽由于均方根值对任何类型的宽带骚扰响应均与其带宽的平方根成正比所以不必规定实际带宽测量这类宽带骚扰时测量结果用带宽归一化后给出它是由测得的值除以功率带宽的平方根得到的当援引骚扰电平时应注明实际带宽过载系数检波器前级电路对于脉冲重复频率为的过载系数应为单位为注一般而言对于这种类型的检波器在脉冲重复频率甚低时不可能为避免测量接收机的非线性运行提供足够的过载系数对单次脉冲响应未作规定不管检波器作何用途都应确定无过载情况下的脉冲最小重复频率附录补充件给出了过载系数的计算方法正弦波电压的精确度当施加源阻抗的正弦波信号时正弦波电压的测量精度应优于脉冲响应 幅度关系测量接收机对试验脉冲的响应应与对调谐频率上未调制正弦波信号的响应相等其误差不得超过脉冲发生器和正弦波信号发生器的源阻抗均为正弦波信号的电动势均方根值为试验脉冲的均匀频谱的最小上限与第条中表的要求相同但脉冲强度分别为在频率范围重复频率为在频率范围重复频率为注附录补充件给出了均方根值检波器脉冲响应的计算方法重复频率分别为和具有相同带宽的均方根值和准峰值测量接收机表头之间的关系由表给出为了检验本条款的各项要求附录补充件和附录补充件给出了用于确定脉冲发生器输出特性的方法表均方根值和准峰值测量接收机脉冲响应的相对值准峰值与均方根脉冲重复频率频率范围值表头指示比随重复频率的变化测量接收机对重复脉冲的响应应该这样当测量接收机的表头指示保持不变时幅度与重复频率之间的关系应符合下述规律幅度重复频率测量接收机的响应曲线不应超出表所给极限值的范围表均方根值测量接收机的脉冲响应脉冲的相对等效电平重复频率基准基准选择性由于第条对带宽的要求允许带宽在图图和图所规定的范围内变化所以选择性曲线只在形状上适用于均方根值测量接收机应用时应在频率轴上标出相应的刻度例如图中对应于第条第条和第条的要求适用于本条互调效应接收机噪声和屏蔽第条第条和第条的要求适用于本条频谱分析仪和扫描接收机频谱分析仪和扫描接收机频率范围 频谱分析仪和扫描接收机旨在测量频率范围内的骚扰对该仪器的性能要求与第章的要求相一致频谱分析仪频率范围对用于频率范围的频谱分析仪作如下要求带宽应为乱真响应至少应比瞬时调谐频率的响应低注使用预选器可达到此要求屏蔽效能应与第条的要求相一致当强基波信号存在的情况下测量弱乱真信号时为防止频谱分析仪的输入电路遭到破坏和谐波或互调信号的产生应在频谱分析仪的输入端接以滤波器对受试设备的基波频率点提供足够的衰减注通常在受试设备基波频率点衰减就能满足要求对于多个基波频率可能需要几个这样的滤波器为了满足观察者的视觉上的需要而使用较低的扫描次数时频谱分析仪应能将显示以某种形式贮存起来扫描时间的长短应可变比如说在的范围内可变音频骚扰电压表在骚扰测试中为了检验的目的需要使用音频电压表当它接到性能良好的无线电接收机的输出端时可得到与本标准规定的测量接收机可比的测量结果然而应该注意与测量接收机相比这种方式工作的仪表在性能方面受到带宽过载非线性以及乱真响应的限制国家标准和已经为测量接收机音频输出端的噪声制订了规范音频骚扰电压表还应能够对音频系统的性能遭受连续和脉冲噪声的影响作出评估音频骚扰电压表包含一个依服务功能来选择的各种电路当需要某种功能时则只有包含那种功能的电路才是必须的音频骚扰电压表的电路框图示于图图音频骚扰电压表电路框图基本特性输入阻抗输入阻抗应为下述中的一个或多个数值不平衡式和不低于的高阻抗平衡式输入阻抗为的平衡式应做到当将大小为的不对称电压加到电压表的接地点与跨接在输入端的电阻中点之间电压表的输出指示不得超过测试时所施加的电压值与表 一一对应表平衡要求频率对称输出电压为时的不对共模抑制称输入电压灵敏度输入频率为时电压表测量范围的满度指示应从到频率响应音频骚扰电压表的各单元电路对正弦波输入信号的响应为宽带放大器在和处电话电路的加权网络见图和表声音广播电路的加权网络见图和表图电话电路加权网络的特性曲线表电话电路加权网络特性的限值频率相对加权值允差 续表频率相对加权值允差基准图声音广播电路的加权网络及其响应曲线 表声音广播电路的加权网络特性的限值频率响应推荐允差注表中的允差是在对数曲线上用线性插入法取得的用确定掩模频率即的指定值为依据正弦波电压精确度当施加源阻抗的正弦波信号时正弦波电压的测量精确度应优于屏蔽电压表的屏蔽应达到在频率为电压表的电源频率大小为的交变磁场中仪表在任何测量电平上产生的测量误差都不得超过注对电压表在其他电磁环境中屏蔽效能的规定暂不做要求对准峰值电压表的要求应采用声音广播电路加权网络准峰值电压表的基本特性第条和第条中规定的脉冲响应是根据如下标称的基本特性计算出来的过载系数充电时间放电时间临界阻尼指示器的机械时间常数注当准峰值电压表与测量接收机一起使用时其时间常数应调整到适于第条和第条的要求脉冲响应准峰值电压表对正负试验脉冲的响应应与对正弦波信号的响应相等其误差不得超过脉冲信号发生器和正弦波信号发生器的源阻抗相同正弦波信号的电动势均方根值为频率为正负试验脉冲的强度为重复频率为均匀频谱最小上限为 随脉冲重复频率的变化准峰值电压表对重复脉冲的响应应做到当接收机表头指示保持不变时幅度和重复频率之间的关系应满足表给出的限值表准峰值电压表的脉冲响应重复频率脉冲相对等效电平基准孤立脉冲对均方根值电压表的要求均方根值电压表的基本特性均方根值电压表电路的时间常数不得超过脉冲响应具有带宽包括加权网络在内的均方根值音频骚扰电压表对试验脉冲的响应应与对正弦波信号的响应相等其误差不得超过脉冲信号发生器和正弦波信号发生器的源阻抗相等正弦波信号的电动势均方根值为频率在能给出最大响应时的频率上试验脉冲的强度为重复频率为均匀频谱最小上限为随重复频率的变化均方根值电压表的重复脉冲响应应做到当测量仪器表头指示保持不变时脉冲幅度与重复频率之间的关系应符合如下规律脉冲幅度重复频率以分贝表示的相关脉冲等效电平相对于重复频率为的电平允许有的偏差注能够进行精确测量的最低重复频率由电压表以及可能接在电压表前面的测量接收机或滤波器的总带宽和电压表的过载系数共同确定假设其前面的测量接收机不过载当的低频通带为过载系数为时与准峰值电压表同最低重复频率为第二篇辅助设备人工电源网络人工电源网络应能在射频范围内向受试设备端子之间提供一规定阻抗并能将试验电路同电源上的无用射频信号隔离开来进而将骚扰电压耦合到测量接收机上人工电源网络有两种基本类型对于耦合不对称电压的型和分别用于耦合对称电压和非对称电压的型对于每根电源线人工电源网络都配有三个端连接设备的电源端连接受试设备的设备端和连接测试设备的骚扰输出端注附录补充件给出了一些人工电源网络的电路示例网络阻抗人工电源网络的阻抗是指骚扰输出端端接负载阻抗时在设备端测得的相对于参考地的阻抗的模人工电源网络设备端的阻抗定义为受试设备呈现的终端阻抗因此当骚扰输出端没有与测量接收机相连时该输出端应端接的负载阻抗 对于其他任意大小的阻抗值包括短路或连接在电源和参考地之间的滤波器如第条人工电源网络每根电源线的阻抗都应满足第条或第条或条或第条或第条的要求对于规定的最大峰值电流这一要求也应满足型人工电源网络适用于的频率范围图示出了相关频率范围内网络阻抗随频率变化的特性曲线实际中允许有的偏差注该网络是这样构造的它可以同时满足本条和第条的阻抗要求附录补充件给出了电路示例型人工电源网络适用于频率范围图示出了在相关频率范围内网络阻抗随频率变化的特性曲线实际中允许有的偏差注第条所述的型人工电源网络也应满足本条的阻抗要求型人工电源网络适用于频率范围图示出了相关频率范围内网络阻抗随频率变化的特性曲线实际中允许有的偏差 图型人工电源网络的阻抗特性频段 图型人工电源网络的阻抗特性频段 图型人工电源网络的阻抗特性频段 型人工电源网络适用于频率范围该网络阻抗的模为相角不得超过型人工电源网络适用于频率范围该网络在其端子之间和两端子相连后与参考地之间的阻抗的模为相角不得超过测量对称电压时需要使用屏蔽的平衡变换器为了避免阻抗网络产生明显的变化该变换器的输入阻抗在所有感兴趣的频率上不得低于由测量接收机测得的电压取决于该网络的元件值和传输比网络应校准型人工电源网络的平衡包括该网络和通过变压器连接的测量接收机在内的系统的平衡应该做到当存在非对称电压时对称电压测量应基本上不受影响平衡测量应使用图所示的电路图检验对称电压测量装置平衡情况的电路图将内阻抗为的发生器输出大小为的电压注入到两个大小为的电阻的公共点与参考地之间电阻的另一端连接到人工电源网络的设备端在对称电压的测量位置上测量电压之比应大于隔离为了确保在所有测试频率上存在于电源上的无用信号不影响测量也许需要在人工电源网络和电源之间插入附加的射频低通滤波器使用低通滤波器后其阻抗值应满足第条第条第条第条和第条的要求应用金属屏蔽层将组成滤波器的元件屏蔽起来并将其与测量系统的参考地直接相接电流负载能力和串联电压降最大连续电流和最大峰值电流应予以规定当流经受试设备的连续电流达到最大时施加到受试设备上的电压不得小于人工电源网络电源端电压的改进型的参考地连接某些类型设备的测试要求在第条和第条人工电源网络中的参考地线按照相应产品说明书的要求有一定的阻抗插入插入点分别为图和图中参考地线所标的处插入阻抗或者为感抗或者为第条和第条相应频段要求的阻抗注为安全起见应短接第条所提及的电阻 图型人工电源网络电路图示例图或型人工电源网络电路图示例电流探头和电压探头电流探头用专门改进的卡式电流传感器就可以测量线上的非对称骚扰电流而不需与源导线导电接触也不用改变其电路这种方法的实用性是不言而喻的复杂的导线系统电子线路等的骚扰测量可以在不打乱正常工作或正常布置的状态下进行电流探头的构造应能方便地卡住被测导线被测导线充当一匝的初级线圈次级线圈则包含在电流探头中可以制造用于频率范围测量的电流探头当测量常规电源系统以上的持续电流时应将电流探头置于电流的最大位置 电流探头的设计应使其在通带内具有平坦的频响低于通带的频率范围仍可进行精确测量只是由于传输阻抗的减少降低了灵敏度高于通带的频率范围由于电流探头产生的谐振测量不再精确电流探头附加屏蔽结构后就可以测量非对称共模骚扰电流或者对称差模骚扰电流附录补充件给出了一些电流探头典型的频率响应特性曲线构造电流探头的构造应保证其在不断开电源线的情况下进行测量特性插入阻抗传输阻抗在平坦线性范围低于平坦线性范围电流探头端接附加的并联电容在电流探头外壳与被测导线之间小于频率响应在规定的频率范围内校准传输阻抗单个探头线性范围的典型值脉冲响应待定磁饱和应规定误差不超过时初级导线中最大直流或最大交流电源电流值外磁场的影响当将载流导线从探头孔径内移至探头外附近时指示器应至少减少外电场的影响对于以下的电场不敏感位置的影响使用探头时任何尺寸的导线放置在孔径内任何部位在以下在范围内电流探头的孔径至少注也可以使用传输阻抗的倒数传输导纳单位为当用分贝表示时测量接收机的读数应加上导纳为了校准传输阻抗或传输导纳必要时可使用一个为此而设计的夹具见附录补充件电压探头图给出的电路用来测量电源线与参考地之间的电压电压探头由一个隔直电容器和一个电阻组成使得电源线与地之间总的电阻为此探头也可用来测量其他电源线上的电压此时可能需要增加探头的输入阻抗以避免高阻抗电路过载为安全起见电感可跨接在测量接收机的输入端其值大于电阻 图测量电网射频电压的电路示意图电压探头的插入损耗应在的频率范围系统中校准任何测量用保护装置对测量精度的影响都不得超过否则应予以校准要确保被测骚扰电平远大于环境噪声电平否则测量就没有意义连接探头的导线被测电源线和参考地之间形成的环应尽可能的小以减少强磁场的影响吸收式功率钳吸收钳频率范围概述吸收钳测量只适用于某些类型的设备的骚扰测量这取决于那些设备的构造和尺寸对每一类设备应规定严密的测量方法及适用范围如果受试设备不包括连接引线自身的尺寸接近测量频率的波长那么直接的机壳辐射就有可能发生带有电源线的设备其骚扰能力可以用起辐射天线作用的电源线仅指在设备外面那一部分所提供的能量来衡量该功率近似等于吸收装置环绕引线放置时能吸收到的最大功率此吸收装置被称作吸收钳或铁氧体钳不只是设备的电源线其外部引线诸如屏蔽或不屏蔽的引线也以与电源线同样的方式辐射能量吸收钳也能对这些引线进行测量在频率范围内来自引线的辐射可以用适宜的吸收钳来测量这种测量相当有用然而需要注意在该频段大部分的辐射是直接从设备发射出去的结构吸收钳由下述三部分构成宽带射频电流变换器宽带射频功率吸收体和受试设备引线的阻抗稳定器吸收套筒即铁氧体环的附件用来减小来自电流变换器到测量接收机的同轴电缆表面上的射 频电流附录补充件给出了吸收钳构造的一些示例注本条和中分别叙述的变换器和吸收钳其相对固定位置越近越好它们可以构成对开形式以避免电源插头与电源线断开但应注意保持小的空气隙特性吸收钳的使用方法依赖于校准图附录补充件给出了获得校准曲线的特定校准方法吸收钳应具备如下的响应特性在所有频率上其输出功率相对于来自信号源的输入功率无明显谐振并且在任一频率上电源频率电流大至的范围内输出功率波动小于当用阻抗测量仪器替代信号源和衰减器按图测量时吸收钳所呈现的阻抗应介于之间而且电抗成份不得大于对于每一个测量频率应调整吸收钳在校准引线上的位置直至测量接收机读数最大必要时对吸收钳的位置作微小的调整以满足电抗的要求对已满足要求的器件重新调整后不应在测量功率时产生明显的变化吸收衰减待定 图吸收钳的校准布置图骚扰分析仪骚扰分析仪用来对诸如开关操作所引起的骚扰的幅度发生率和持续时间进行自动评定注现行的骚扰分析仪均设计成与准峰值型的测量接收机见第章一起使用这种类型的测量接收机应工作在接收机中频某一预置电平上因此这种分析仪不可能与所有的测量接收机都存在正确的对应关系基本特性骚扰分析仪应设有测量骚扰持续时间的电路此电路的输入端应与测量接收机的中频输出端相连骚扰持续时间的测量精度应不劣于 骚扰分析仪还应设有评定骚扰准峰值幅度的电路测量接收机和骚扰分析仪相连后其所有特性仍应满足第章的要求骚扰分析仪应能指示出下述有关骚扰的信息幅度超过该骚扰分析仪的预置基准电平持续时间等于或小于的喀呖声见注的数目幅度超过本条中设置的基准电平持续时间大于但不大于的喀呖声的数目幅度超过本条中设置的基准电平在任意周期内出现次以上的喀呖声的事件幅度超过本条中设置的基准电平在任意内产生次以上持续时间等于或小于的喀呖声的事件次数见注超过本条中设置的基准电平的非喀呖声骚扰的总的持续时间试验持续时间受试设备开关操作的次数注喀呖声的定义在中给出这条不需要满足中的规定图用方框图示出了骚扰分析仪的一个实例图给出了骚扰分析仪波形的图示图骚扰分析仪示例 图骚扰分析仪波形示意图为了检验骚扰分析仪是否满足第条的要求第条提供了试验方法骚扰分析仪的检验结果应与表表和表所列的要求相一致 表用于骚扰分析仪性能测试的骚扰脉冲波形的参数中频幅度准峰值表头上的幅度脉冲的持续时间脉冲间隔试验序号基准电平基准为表头刻度中点时间或周期要求达到的试验结果脉冲脉冲脉冲脉冲脉冲脉冲次短于的喀呖声次长于的喀呖声次长于的喀呖声非喀呖声骚扰非喀呖声骚扰次长于的喀呖声次长于的喀呖声周期秒钟内喀呖声多于次周期分钟内喀呖声多于次次长于的喀呖声次短于或等于的喀呖声周期非喀呖声骚扰次短于或等于的喀呖声次长于的喀呖声次长于的喀呖声次长于的喀呖声注测得的单个脉冲幅度背景噪声电平在准峰值门限电平以下这些电平应设置为使其大于门限电平时间而不超过门限电平的幅度对高于频率范围的准峰值测量接收机分别是和如果这两个脉冲作为孤立的骚扰进行测量就只能记录到一次喀呖声表用于骚扰分析仪性能测试的骚扰脉冲波形的参数脉冲的幅度脉冲持续时间脉冲间隔时间仪器刻度的参考中心点试验结果试验序号脉冲脉冲脉冲脉冲脉冲脉冲脉冲脉冲在中频在准峰值在中频和脉冲和脉冲非喀呖声骚扰一次喀呖声注如果这三个脉冲作为孤立的骚扰进行测量就只能记录到一次喀呖声表用于骚扰分析仪性能附加测试的骚扰脉冲波形的参数脉冲幅度脉冲的持续时间脉冲的间隔时间准峰值表的参考中点试验结果试验序号脉冲脉冲脉冲脉冲脉冲脉冲脉冲脉冲脉冲脉冲脉冲和脉冲和脉冲和脉冲次喀呖声次喀呖声累积条件秒钟内喀呖声多于次次喀呖声累积条件秒钟内喀呖声多于次次喀呖声一致性试验方法将骚扰分析仪连接到准峰值测量接收机测量接收机被调谐到一读数方便的频率上该项试验需要 在调谐频率处的连续信号和脉冲连续信号以及覆盖接收机带宽的白噪声脉冲连续信号源应能提供至个独立的可变脉冲这些脉冲的上升时间不长于持续时间应在范围内可变幅度应在的范围内可变当按步骤用准峰值接收机表头测试时脉冲连续信号的任何背景噪声都应比参考电平至少低将示波器连接到准峰值测量接收机的中频输出端测量该脉冲信号的电平和持续时间试验步骤如下将连续信号连接到与骚扰分析仪一起使用的测量接收机的输入端将幅度调节到接收机噪声电平之上过载点之下调节接收机的灵敏度衰减器控制使仪表指示在刻度的基准点上接收机中频输出端的连续信号电平便构成中频基准电平将脉冲连续信号连接到测量接收机的输入端对于表中第项和第项试验还应将白噪声信号加到脉冲连续波信号上脉冲连续信号的性质在表表和表中给出表中该信号包含个或个脉冲也可以是单次或重复发生的一组脉冲表给出了三种单次脉冲表给出了四种单次脉冲表中第列和表第列中的脉冲和脉冲的幅度是用滤波器连接到测量接收机的中频输出测量得到的其余的脉冲幅度是用测量接收机的准峰值电压表测量得到的这些电平与本章前面建立起来的各自射频和中频基准电平相关所有脉冲持续时间的测量都应用示波器在测量接收机的中频端进行试验应按序号依次进行用于无线电辐射骚扰测量的天线天线以及天线与测量接收机之间的电路不应明显影响测量接收机的总特性天线与测量接收机连接后测试系统仍应具有第一篇相应频段规定的带宽天线在实质上应为平面极化它应该是可定向的以便能够测量来自极化方向的辐射骚扰天线中心距地面的高度应可按照试验的规定进行调节场强测量的精确度当满足本章要求的天线与符合第一篇要求的测量接收机一起使用时正弦波均匀场场强的测量精确度应优于注此要求不包括由测量场地引起的效应频率范围经验证明在这个频段内所观察到的一些骚扰实例主要是磁场分量造成的磁场天线测量辐射的磁场分量时可以使用电屏蔽环形天线但尺寸大小应能使之完全放入边长为的正方形内也可以使用合适的铁氧体棒天线天线的平衡天线的平衡应做到在均匀场内旋转天线时垂直于极化方向的电平应至少比平行于极化方向的电平低频率范围电场天线测量辐射的电场分量时可以使用对称天线也可以使用非对称天线如果使用不对称天线测量的只是电场对垂直鞭天线的效应测量结果中应同时说明所用天线的类型如果辐射源和天线之间的距离不超过天线的总长度应为如果距离大于天线长度最好还是但绝不能超过距离的磁场天线测量辐射的磁场分量时必须采用第条所述的电屏蔽环天线 天线的平衡如果使用平衡的电场天线和磁场天线那么应满足第条的要求频率范围电场天线基准天线应是平衡偶极子天线平衡偶极子天线频率等于或高于天线长度应为谐振长度频率低于天线长度应等于的谐振长度另外应该用一个适当的变换装置使天线与馈电线相匹配还应配备一个平衡不平衡变换器完成与测量接收机的连接缩短偶极子天线下列条件可使用短于半波长的偶极子天线天线总长度大于测量频率的十分之一波长用匹配良好的电缆将天线与测量接收机连接起来以确保电缆上的小于校准时应考虑这种天线应与调谐偶极子天线具有同等的极化鉴别能力见第条为了达到此目的可借助于平衡不平衡变换器为了确定被测场强应在规定的距离例如至少在倍于偶极子天线长度的距离上确定并使用一条校准曲线天线系数注这样得到的天线因子应能满足均匀正弦波电场的技术要求测量精确度不劣于图给出了校准曲线的实例它表示了对不同的比值输入阻抗为的测量接收机的输入电压与场强的理论关系在这些曲线中平衡不平衡变换器被视为一种的理想变换器然而应注意到这些曲线中并未将平衡不平衡变换器电缆损耗以及电缆与测量接收机之间的失配考虑进去 图测量接收机输入阻抗为时缩短偶极子天线的校准系数尽管由于偶极子天线的缩短提高了天线系数导致场强仪灵敏度的降低但是场强仪的测量下限例如由测量接收机本身的噪声和偶极子天线的传输因数所确定仍应保证比被测信号电平至少低宽带天线若能满足第条对复杂天线所规定的要求可以使用宽带天线天线的平衡天线的平衡应做到在均匀场内旋转天线时垂直于极化方向的电平应至少比平行于极化方向的电平低频率范围电场天线如果使用偶极子天线那么此天线应满足第条和第条的要求复杂天线由于在频率范围内简单的偶极子天线的灵敏度很低因此可采用较为复杂的天 线这种天线应满足下列要求天线应基本上是平面极化的检验的方法与检验简单偶极子天线的平衡的方法相同天线方向图的主瓣应达到直射方向上的响应与来自地面的反射方向上的响应之差不得大于为保证这一条件在与天线最大增益相差的范围内测量天线垂直方向上的天线方向图总张角应如下若测量天线保持水平方向的位置则式中测量天线的高度受试设备的高度测量天线和受试设备之间的水平距离若测量天线在向地面倾斜的最佳位置上使直射线和反射线都包括在宽度内则式中测量天线的高度受试设备的高度测量天线和受试设备之间的水平距离天线方向图应在天线垂直极化时在水平面检查应该假设垂直极化测得的方向图尤其是天线总张角应与水平极化的方向图相一致天线离信号源的有效距离的变化及其增益随频率的变化都应考虑在内天线通过馈线连接到测量接收机的输入端在该端口测得的不得超过应规定一个能够满足第条要求的校准系数用于无线电骚扰场强测量的试验场试验场周围的环境应能确保受试设备骚扰场强测量结果的有效性和可重复性对于那些只能工作在现场的受试设备须另行规定开阔试验场正常情况下骚扰场强的测量是在开阔试验场进行的该开阔试验场具有空旷的水平的地势特征这种试验场应避开建筑物电力线篱笆树木等并远离地下电缆管道等除非它们是受试设备所必需的附录补充件推荐了适用于的频率范围的开阔试验场的详细结构第条给出了开阔试验场的场地有效性测量方法更详尽的内容见附录附录补充件给出了场地可接受准则气候保护罩如果试验场长年使用则需要一个气候保护罩气候保护罩应能保护受试设备和场强测量天线在内的整个试验场或者只保护受试设备所使用的材料应具有射频穿透性以避免造成不需要的反射和受试设备辐射场强的衰减气候保护罩形状应易于排雪水和冰更详尽的内容见附录补充件无障碍区为了得到一个开阔试验场在受试设备和场强测量天线周围需要一个无障碍区无障碍区应远离那些具有较大的电磁场的散射体并且这个区域应足够大使得无障碍区以外的散射不会对天线测量的场 强产生影响为了确定无障碍区是否足够大应该进行场地有效性试验由于来自物体散射场强的幅度大小与许多因素如物体的尺寸到受试设备的距离受试设备所在的方位物体的导电性和介电常数频率等相关所以对所有设备规定一个必须且充分适宜的无障碍区是不实际的无障碍区的尺寸和形状取决于测量距离以及受试设备是否可旋转如果试验场装配有旋转台那么推荐采用椭圆形的无障碍区接收天线和受试设备分别放置于椭圆的两个焦点上长轴为测试距离的两倍短轴为测试距离的倍见图图带有旋转台的无障碍区对于这个椭圆形区域来说无障碍区周界上任何物体反射波的路径均为两焦点间距离的两倍如果安放在旋转台上的受试设备较大那么就有必要扩展无障碍区的边界如果试验场没有配置旋转台也就是说受试设备是固定不动的那么推荐采用圆形的无障碍区受试设备的边界到试验场边界的径向距离为测试距离的一倍半见图这种情况下测量天线可在距受试设备半径远的位置上环绕受试设备移动 图用于受试设备现场测试的无障碍区无障碍区的地势应平坦为了排水的需要允许地势稍稍倾斜如果使用金属接地平板可参见附录补充件第章介绍的金属接地平板的平滑度测量设备和测试人员都应在无障碍区之外试验场周围的射频环境试验场周围的射频电平与被测电平相比应足够的低试验场的质量按四级评估下列按它们的品质级别列出周围发射比测试电平低周围有些发射比测试电平低但差值小于周围有些发射在测试电平之上它们可能是非周期的即相对于测量来说发射之间的间隔足够长也可能是连续的但只在有限的可识别频率上周围的电平在大部分测量频率范围内都在测试电平以上连续出现选择的试验场应确保在给定的环境中的工程技术等级下的测量精度可以选取一些可行的方法弥补场地的缺陷注为了得到更有效的测量结果建议环境电平低于测量得到的发射电平接地平板接地平板可以用对地具有高导电率的大面积的金属材料构成接地平板可以放在地平面上也可以放在一定高度的平台或屋顶上最好使用金属接地平板但对某些设备和应用有些产品标准并不一定推荐使用金属接地平板金属接地平板的大小取决于试验是否要满足场地衰减的要求如果接地平板不用金属材料则应注意试验场的选择试验场的反射特性不应随时间气候或者因为地下存在金属材料如管道导管或不均匀的土地而改变这种试验场通常给出不同于金属表面的试验场的场地衰减特性 开阔试验场有效性场地衰减测量方法本标准给出了归一化场地衰减要求用来评定金属接地平板的试验场的质量对于其他类型的试验场这种方法不仅能够提供场地衰减特性通常还能鉴别不规范点以便研究开阔试验场的有效性测量方法不适用于装有吸收材料的屏蔽室有关装有吸收材料的屏蔽室的有效性测量方法需要更详细的规范目前尚在考虑中开阔试验场的测量这样进行如图和图所示一对天线分别垂直和平行于地面放置用发射天线的源电压减去接收天线终端测得的接收电压即可获得开阔试验场的场地衰减实现该电压测量的系统为系统如果和不是从发射天线输入端和接收天线输出端分别测得的那么还需要进行适当的电缆损耗修正然后再用场地衰减减去两个天线系数所得结果被称作归一化场地衰减如果水平和垂直测得的与相应附录补充件中的表表和表的值相差不大于那么就认为该场地符合要求如果偏差超出准则那么必须对照附录补充件中的第章检查试验场注附录补充件给出了场地可接受准则的基础图测量水平极化场地衰减的测量设备布置图 图测量垂直极化场地衰减的测量设备布置图测量得到的值与理论值的偏差不应作为测量受试设备场强的修正值这种方法仅仅用来检验场地的有效性附录补充件中表适用于宽带天线如双锥天线和对数周期天线包括与地面平行和垂直两个方向表和表适用于调谐半波偶极子但表只适用于与地面平行的方向而表适用于与地平面垂直的方向表中的扫描高度是限定的这是因为接收偶极子天线的低端至少应保持高于地面注表表和表不同的原因是由于相对宽带天线和半波偶极子所选择的几何尺寸的不同而表和表主要是受到实际条件的限制对于除了表中列出的其他频率的可以采用在列表数值间线性插值法得到推荐首先进行水平的测量因为用这种方法寻找场内的不规范点不象垂直那么敏感因而测得的很容易落入表表和表规定值的以内如果测量值超出了规定的值则应重新检查测量方法和测量仪器以及天线系数的校准等如果测量结果仍然超出的限值那么在进行垂直极化的之前先要标出场地明显的超差点使其容易识别并予以修正一般的测量方法对于每一种极化测量要想确定就必须知道两次不同测量得到的这里是指接收天线的终端电压的第一次读数是指将两根电缆与各自的天线断开然后用一个转换器将它连接起来之后测量得到的第二次读数是指将两根电缆分别重新与各自的天线相连后调整天线的高度测量得到的最大值测量距离为和时调节高度为测量距离为时调节高度为或两次测量中信号源电压的大小保持不变第一次读数记为第二次读数记为将它们代入式即可得到的测量值 式中发射天线系数接收天线系数互阻抗修正系数和电缆损耗式前面两项分别代表场地衰减的实测值也就是说减去等于经典意义上的场地衰减这是由传输路径亦包括所用的两天线的特性上的插入损耗所致互阻抗修正系数的理论值由表给出和只有经过测量才能得到和不需分别测量另外表中的互阻抗修正系数只推荐用于的试验场水平极化使用半波偶极子天线的场合为了完成测量可以采用两种测量方法这取决于所用的测量仪器以及天线的类型是宽带的还是调谐偶极子如果正确地使用附录补充件那么这两种测量方法得到的结果基本上相同离散频率法这种方法按照表表或表规定的频率依次测量接收天线在每一个频率上在表中规定的可调范围内找出最大的接收信号将测得的值代入式进而得到附录补充件推荐了一种方法用于实现数据的记录和测量值的计算并以此为基础与理论值进行比较扫描频率法这种测量方法是用宽带天线来实现的测量时还要使用具有峰值保持最大保持和贮存能力的自动测量设备和一台跟踪信号发生器测量过程中应在规定范围内扫过天线所有的频率和测量高度天线频率的扫描速度应比天线升降的速度快得多其他方面与相同更详尽的测量方法在附录补充件中给出天线系数的确定测量需要精确的天线系数一般来说天线附带的天线系数是不精确的除非它们是用特殊的方法测量得到的测量使用线性极化天线附录补充件给出了一种有用的天线校准方法制造厂提供的天线系数也许已经考虑了安装在部件之间平衡不平衡变换器引入的损耗如果使用了其他平衡不平衡变换器和电缆那么就必须考虑它们的影响附录补充件也给出了用于调谐半波偶极子的计算公式场地衰减的偏差如果的测量结果的偏差超出那么应首先检查下述环节测量方法天线系数的精确度信号源的漂移接收机频谱分析仪的输入衰减和读数的精确度检查完毕后找出场地的缺陷并对场地变化可能引起的后果进行详细的研究附录补充件给出了测量中可能出现的误差注意因为垂直极化测量通常更为精密所以与水平极化测量结果相比采用这种具有更高灵敏度的测量方法更能发现场内的不规范点需要检查的主要方面包括接地平板的尺寸和结构不合适场地边界附近有可能造成有害辐射的物体气候保护罩当旋转台的表面具有导电性且与接地平板一样高时旋转台周围与接地平板的不连续接地平板上厚的电介质覆盖物 接地平板上用于安放梯子的开口用于总辐射功率测量的混响室对于某些工作在微波频段的设备由于存在着复杂的三维辐射图因而对设备的工作条件及其所处的环境比较敏感因此测量总辐射功率更为合理这一参数与控制骚扰密切相关测量时可将受试设备置于带有金属壁的合适的混响室内为了避免由于驻波效应使得混响室不同位置的能量密度分布不均匀室内安装了旋转搅拌器如果尺寸形状与位置合适则混响室内任意位置的能量密度在相位幅度与极化方向按照一个恒定的统计分布规律随机地变化混响室的构成尺寸和形状混响室的线尺寸与所感兴趣的最低频率所对应的波长相比应足够的大它的容积大到足够容纳受试设备搅拌器和测试天线受试的微波设备的体积变化范围很大从大约的台式炉到高为底座为的大设备混响室可以是任意形状的只要它的三个方向的尺寸为同一数量级但其尺寸最好有所不同对于的最低频率小室的容积至少为实际的尺寸将取决于混响室的物理特性混响室适用性的试验方法见第条混响室的壁和搅拌器应该是金属的金属件之间的结合在机械上是牢固可靠的在电气上沿着整个长度方向应是低阻抗且无表面腐蚀在混响室内不应放置任何材料例如木材等门壁孔以及安装托架混响室的门应足够大以便操作人员和受试设备进入此门应该向外开并要配合紧密以减少能量损耗为了便于在混响室内安装发射天线和接收天线安装托架应固定在墙壁上搅拌器下面给出两种搅拌器的实例只要搅拌效率满足第条准则则允许使用其它形式的搅拌器旋转翼为使用旋转翼应将两个叶片安装在混响室内相邻的壁上离壁的距离至少应为所用最大波长的四分之一并且应有足够厚度和刚性叶片应具有小室可能容纳的最大长度宽度应为长度的五分之一左右旋转桨为使用旋转桨可在混响室的壁上安装两个或三个桨叶桨叶之间互成直角桨叶可以是如图所示的形状叶片围绕着平行于长度方向的轴而旋转扫描筒空间的直径至少应等于所用最大波长并且该长度应为屏蔽壁尺寸所容许的最大尺寸结构应为刚性 图典型搅拌器示例旋转速度搅拌器的旋转速度应该不一样搅拌器旋转一周的最长时间应比测量仪表积分时间的五分之一短对于第条所描述的测试设备合适的速率介于之间用于旋转搅拌器的电动机和减速齿轮最好都放在室壁的外面混响室的性能搅拌效率的试验混响室内部能量分布的均匀性用耦合衰减见条随频率的变化的平滑度表示在低频端由于波长较长要做到能量分布均匀是困难的因而出现明显的最大值和最小值如果搅拌效率越高随频率变化的最大值和最小值之差就越小因此可用频率就越低在混响室可用频段内测量耦合衰减在可观察最大值和最小值的低频段测量大约在间隔为的频率上进行此时接收天线保持固定发射天线按间隔旋转而且要求对于每一个位置每一个频率重复此试验在接收天线旋转以后再重复一次符合下述条件则可认为是满意的发射天线在任何位置上峰谷起伏包络的波动不得超过条曲线的平均值应不偏离包络线图给出了典型的试验结果 图使用图所示的搅拌器的混响室均匀性注所有测量点都应落入虚线所标出的包络耦合衰减混响室的耦合衰减是指在发射天线和接收天线之间测得的插入损耗测量方法是将一个能够精确标定输出的标准信号源馈给一个放置在一个混响室或混响室壁上的低损耗发射天线例如喇叭天线然后把接收天线放置在混响室内距离壁至少为四分之一波长的任意一点但不允许指向发射天线或临近的室壁与混响室的任意轴相一致把一个低噪声射频放大器经过高通滤波器接到接收天线其输出经过带通滤波器接到二极管检波器带通滤波器应调谐到感兴趣的频率上并应选择规定的带宽检波器的输出接到一个具有规定峰值保持时间保持时间取决于被测设备的峰值电压表也可以用频谱分析仪进行这种测量记下发射天线所吸收的功率然后把信号源的输出连接到噪声放大器的输入端调节其功率输出使电压表指示相同读数记下低噪声放大器所吸收的功率则耦合衰减为用于传导电流抗扰度测量的耦合单元耦合单元用于将骚扰电流注入到受试引线上并把来自与受试设备相连的其他引线和设备的电流影响隔离开来至少在以下采用源阻抗可使下面两个量存在良好的对应关系即作用于实际装置的射频骚扰场强和用注入方法产生同样的影响所必须施加的电动势值设备传导电流的抗扰度用电动势来表征附录补充件和附录补充件给出了各种类型的耦合单元的工作原理和示例及其结构特性耦合单元的性能在频率范围内用阻抗来检验在频率范围内用插入损耗来检验阻抗在频率范围内受试设备的骚扰信号注入点与耦合单元地之间总的非对称阻抗射频扼流圈与电阻的骚扰源阻抗并联的模为相角不得超过该阻抗与的 型人工电源网络的阻抗相同见第条例如对于型和型耦合单元其注入点是指输出连接器的屏蔽层对于型和型的耦合单元其注入点是指公共输出端插入损耗在频率范围两个相同的耦合单元串联后的插入损耗应在范围内测试布图见图图检验耦合单元插入损耗的测量装置频率范围用于辐射抗扰度测量的横电磁波小室待定长途通信网络待定 附录准峰值测量接收机和均方根值测量接收机对重复脉冲响应的确定补充件概述本附录给出了确定重复脉冲响应曲线的步骤以及计算过程所需的数据同时说明了在运算过程中的一些假设计算依次分为三步检波器前各级的响应一般来说检波器前各级的脉冲响应完全是由规定接收机总选择性的几个中频级确定的习惯上认为将两个临界耦合调谐变压器级联即可获得这个选择性从而在处产生符合要求的宽带为了计算可将任何其它的等效电路归纳为上述情况实际上由于该选择性曲线通常是对称的所以可以使用等效低通滤波器来计算脉冲响应的包络而由此产生的误差可以忽略不计脉冲响应的包络可写成下式式中调谐频率处总增益的角频率从上述方程中可得到两个临界耦合调谐变压器对于强度为的脉冲响应的包络为对于等效低通滤波器相应的总响应曲线可写成式中带宽和分别为包括与实际接收机具有相同均方根值的理想矩形滤波器的接收机其有效带宽等于功率带宽定义为式中总选择性曲线的最大值假设为单峰选择性曲线对于功率带宽为将方程代入方程且令得 由此可得于是准峰值电压表检波器对前置各级输出的响应计算是在下述条件下进行的假定检波器电路接到最后一级中频输出端并不会影响中频输出信号的幅度和波形换言之这一级的输出阻抗与检波器的输入阻抗相比可忽略不计任何一个检波器都可简化为这种形式实际或等效的一个非线性元件例如二极管与一个电阻总正向电阻相联随后再接一个由电容和放电电阻并联组成的电路充电时间常数取决于和的乘积而放电时间常数取决于和的乘积和乘积之间的关系可以这样确定突然施加幅度恒定的射频信号当时间等于时使得指示电压达到最后稳定值的倍电容器两端的电压与施加于检波器上射频信号幅度之间的关系可用下列方程式表示式中导通角这个方程式不能直接积分由于所选的时间常数满足上述条件所以乘积的大小可用近似方法求得例如频段频段频段和频段进而把得到的值代入方程由第条中的方程所给定的函数取代恒定幅度则可求出用近似方法施加孤立脉冲或重复脉冲时方程的解实际中重复脉冲的响应也可以这样求得只要任意假设每一个脉冲开始时检波器输出电压的电平再确定由脉冲引起的电压增量于是就可求得两脉冲之间必须存在的间隔从而重复假设初始条件指示仪表对检波器输出信号的响应为了简化起见合理地假设检波器输出电压的上升部分是陡峭的然后求解下列特性方程 式中指示器的偏转准峰值电压表的放电时间常数临界阻尼指示器的机械时间常数相对来说在响应曲线两端求解这个方程要简单些一方面因为脉冲之间具有足够间隔使脉冲起始点为零并且是已知的另一方面因为脉冲具有足够高的重复频率所以指示器的惯性不会使其完全随着振幅摆动而在响应曲线的中间计算就变得较为复杂此时每个脉冲起始时指示器指针都在摆动所以只有计及了指针的起始位置和速度的情况下才能求解此方程均方根值检波器对前置各级的输出电压均方根值检波器对前置各级的输出电压可以从下式求出式中脉冲重复频率输出电压也可以由频率响应曲线从下式求出式中具有均匀频谱的脉冲面积由此得由方程上式可简化为由方程取于是得由方程得式和式中的单位为过载系数的计算脉冲重复频率为所对应的过载系数计算如下由方程得由方程且令得于是求得过载系数均方根仪器指示和准峰值仪器指示之间的关系方程表明了均方根值电压表的幅度关系当正弦波信号的大小为时等效的脉冲强度应为 对于方程引用的选择性曲线当以带宽为基准时相应的幅度关系为对于准峰值接收机来说与正弦波信号等效的脉冲强度如下在频率范围在频率范围因此如果测量接收机的通带特性符合方程并且处的带宽与第一篇中规定的额定带宽相符那么与存在如下关系在频率范围在频率范围上述关系只有当重复频率为时才成立对于其他的重复频率必须使用相应的脉冲响应曲线附录脉冲发生器频谱的确定补充件脉冲发生器为了检查测量接收机是否符合第一篇的要求需要脉冲发生器采用脉冲发生器技术可以测试测量接收机与第条第条第条和第条要求的一致性相应于被测测量接收机的每个频段脉冲发生器应在规定的重复频率范围内产生具有表所规定的脉冲强度脉冲强度变化不得大于规定值的重复频率的变化不得超过表脉冲发生器特性脉冲强度重复频率频率范围见注注脉冲发生器应能产生足够幅度的脉冲并且在以下的频段有一个尽可能均匀的频谱脉冲的频谱脉冲的频谱用随测量接收机调谐频率变化的曲线来定义它表示在具有恒定带宽的测量设备输入端等效电压的变化规律 脉冲频谱在接收机频段上限以下应基本恒定在该频段内如果频谱幅度的变化相对其低频段来说不大于那么就可以认为脉冲发生器的频谱在该频段内是满足均匀性要求的测量频率处脉冲强度的变化不会超过为了检查接收机与第条要求的一致性必须对高于频段上限的频谱加以限制在两倍于上限频率处幅度下降由于调谐频率所分隔的所有各频谱成分的交调产物会对响应产生影响所以试验的严格程度必须有一个统一的标准一般测量方法附录补充件给出了精确测定脉冲频谱幅度绝对值的方法可使用下列方法测量频谱幅度随频率的变化把脉冲发生器连接到一台高频接收机上接收机之后接一个示波器用来指示放大器末调谐电路端子的射频脉冲在接收机的每个调谐频率点进行下述测量接收机带宽标准信号发生器输出的均方根值此信号发生器的源阻抗与脉冲发生器的源阻抗相同并调谐到接收机频带的中心频率使示波器上产生的偏转幅度等于射频脉冲的峰值每个频率上频谱的相对幅度取为在所考虑的频段中对于各种试验频率该测量应重复进行脉冲频谱由与测量频率有关的曲线给出所用的测量接收机对于所用信号的峰值电平应该是线性设备寄生响应尤其是镜频响应和中频响应的抑制至少应为如果在一系列测量过程中脉冲重复频率保持不变那么就可以用准峰值指示器代替示波器用符合本标准规定的测量接收机进行测量附录纳秒脉冲发生器输出的精确测量补充件脉冲强度的测量概述理论和实践研究表明精确的测量方法全部包含在第条至第条的内容当中面积法被测脉冲通过窄带滤波器馈送滤波器通带的中心频率设置在具有对称幅度特性和不对称相位特性的频率处只要放大器工作在线性范围即可使用测出带通滤波器输出包络线以下的总面积将其各个部分的符号也考虑进去便可计算此积分方程式中脉冲强度频谱密度 单个孤立脉冲所引起包络线的幅度在使用这个公式时要求低频接收机或骚扰测量接收机的中频放大器与一系列变频器一起使用以便在整个脉冲频谱内调谐将末级中频放大器的输出接到示波器输出端测量面积从这种测量方法的变量中可以看到当脉冲的持续时间比频率的周期短得多时只要使用合适的示波器例如对纳秒脉冲需用取样示波器并将各部分的符号考虑进去则可直接由积分面积测量脉冲强度标准传输线法长度与传输时间相对应充电至电压的传输线向一个负载电阻放电其电阻值与传输线的特性阻抗相等在这里传输线被认为既包括了实际线路又包括开关外壳内的充电线路在脉冲频谱低频部分当频谱密度为时其幅度不随频率而变化也不受存在于传输线和负载电阻之间的某些杂散阻抗如电感或电阻或有限开关的影响谐波测量这种测量方法可以用于这样的脉冲发生器它们所产生的脉冲序列具有足够高的重复频率和稳定性如果脉冲的重复频率超过测量接收机带宽那么测量接收机可在脉冲频谱中选一条谱线这种情况可按下式确定式中脉冲强度次谐波的峰值于是可使用脉冲发生器校准测量接收机的脉冲响应特性测量接收机的带宽应足够的宽以便接收许多谐波分量在带宽内约可接收十个或十个以上的谐波分量能量法目前正在研究的另一种方法是把一个热源电阻器所产生的功率与脉冲发生器所产生的功率进行比较然而与上述三种方法相比这种方法的测量精度要低一些在频率约为时可以使用这种方法脉冲发生器频谱为了检查测量接收机与第条第条第条和第条要求的一致性脉冲强度的误差不应超过脉冲重复频率的误差不得超过为了检查测量接收机与第条第条第条和第条要求的一致性脉冲强度不应受其重复频率的影响为了检查测量接收机与第条第条第条和第条要求的一致性脉冲发生器的频谱在测量接收机的通带范围内应是均匀的在下列情况下就可认为已满足了此要求如果频谱随频率的变化在测量接收机的频率通带内基本是线性的并且在测量接收机通带内频谱的不平坦度不超过如果频谱在测量接收机调谐频率处的两侧均匀递减那么电平处的频谱宽度至少应比测量接收机在相同的电平处的带宽大倍上述两种情况都假设脉冲强度等于在调谐频率上的幅度 附录准峰值测量接收机特性对脉冲响应的影响补充件重复频率高时脉冲响应曲线电平基本上取决于带宽的大小而重复频率低时时间常数则起重要作用由于时间常数的允差尚未规定所以推荐允差为频率很低时应特别重视由于过载系数不足而引起的效应利用前述的带宽和时间常数对孤立脉冲进行精确测量时所需的过载系数必须满足通过检验仪表指示范围两端的脉冲响应曲线可以查出检波器可能出现的非线性现象关于这一点最临界的重复频率很可能在频率范围内附录平均值测量接收机和峰值测量接收机的响应补充件检波器前各级的响应已经证明具有对称频率特性的窄带电路对脉冲的响应其包络线下的面积与带宽无关并可按下式求出式中时矩形脉冲的幅度时矩形脉冲的持续时间该电路在中心频率的增益严格地说来只有在包络线不振荡的情况下这个定理才成立振荡的包络线具有双调谐电路的特性如果不用相敏检波器则可能需要通过校准来补偿响应所引入的误差在临界耦合的情况下包络线的第二峰值约为第一峰值的只要脉冲在中频放大器的输出中不发生重叠那么平均值就与脉冲重复频率成正比所以平均值电压等于由方程看来为平均值测量接收机规定有效带宽看来是没有意义的过载系数为了计算过载系数和在峰值测量接收机中使用将检波器前各级有效脉冲带宽的量值规定如下式中施加一个单位脉冲时中频级输出包络的峰值从方程见附录补充件运算中可以得到或式中和已在第条中定义对于其他类型的调谐电路如果和之比为已知就可以用图来估计和之比 图具有估值为之比的其他调谐电路的修正系数平均值仪表指示与准峰值仪表指示之间的关系如果要求重复频率为的脉冲在平均值仪表上产生的响应与正弦波信号发生器其输出阻抗与脉冲发生器的相同所产生的未调制的均方根值信号在调谐频率上的响应相同则产生这种响应所需要的脉冲强度为式中的单位为例如当重复频率为时脉冲强度为所以根据附录第条产生相同指示时与之比为在频率范围在频率范围以上假设对于所讨论的重复频率有足够的过载系数并且所用的这些带宽分别与第一篇中那些带宽相对应当重复频率为时相应的比值分别为和峰值测量接收机如在接收机内采用直读式仪表对时间常数的要求可由图中的曲线来确定该曲线表示随参数而变化的真实峰值读数的百分数此曲线还包括时间常数比带宽以及脉冲重复频率使用这个曲线时应注意式中充电时间常数放电时间常数 图脉冲检波系数 例如若要求仪表读数在重复频率为时至少是真实峰值的则放电时间常数对充电时间常数的比值必须做到在频率范围为在频率范围为峰值测量接收机仪表指示和准峰值测量接收机仪表指示之间的关系见表附录人工电源网络补充件本附录进一步给出了用于射频电压测量的人工电源网络的有关资料和数据人工电源网络的工作频率范围为载流能力为其中包括用于测量每根电源线与参考地之间的骚扰电压不对称的型网络和用于测量每根电源线之间的骚扰电压对称的及电源线电气中点与参考地之间的骚扰电压非对称的型网络概述人工电源网络首先必须在其工作频率范围内提供规定的阻抗其次必须对电网中的乱真信号提供充分的隔离至少应比测量接收机的测量电平低还必须阻上电源线电压加到测量接收机的输入端对每根电源线单相两线制和三相四线制都应做这样的处理在用开关把测量接收机与受试电源线连接的同时应为其它电源线提供正确的终端下面给出的电路都具备这些功能这些电路适用于单相两线制至于三相四线制使用的扩展电路也容易实现型人工电源网络示例图给出了一个适用电路图中和规定了网络阻抗和将电源乱真信号和电源阻抗的变化隔离开来用来去除测量接收机和电源电压之间的耦合这种结构使用时最大电流容量为表型人工电源网络的元件值元件数值测量接收机的输入阻抗在频率范围内的最低端电容的阻抗值不可忽略除非另有规定否则必 须对该阻抗进行修正由于和的电容量很大所以网络盒壁应牢固焊接到参考地或者使用一个电源隔离变压器在频率范围内电感的值不得低于实际中把相线和中线支路的两个电感线圈按相反的方向串联耦合公用铁芯扼流圈比较有利第章给出了电感的实用结构对于工作电流大于的设备的结构也许不满足要求这种情况下隔离部分和都可以省去频率低于时网络的阻抗特性可能会超出第条中的规定并且电源噪声的隔离也不够充分这种电路同样可以满足第条中对型人工电源网络规定的要求型人工电源网络示例表列出了图电路图中的元件值和规定了网络阻抗与图示例不同由于这个电路能够满足阻抗特性所以没有隔离部分然而在电网噪声电平高的情况下需用一只滤波器以减少乱真信号电平这样构造的网络使用时最大的电流容量达图或型人工电源网络电路图示例表型人工电源网络的元件值元件数值测量接收机的输入阻抗由于具有较大的电容量所以为安全起见网络盒壁应与参考地可靠连接或者使用电源隔离变 压器第条给出了适用于电感的结构图型人工电源网络示例表列出了图所示电路的元件值适用于频率范围电流最大容量可达表型人工电源网络的元件值元件数值测量接收机的输入阻抗最小值图给出了另外一种型人工电源网络的电路图适用于频率范围电流最大容量为电感用的导线在的骨架上绕匝抽头在匝匝和匝处图用于低阻抗电源装置的型人工电源网络电路图示例型人工电源网络示例图给出了该网络的电路图表给出了组成该电路的元件值表型人工电源网络元件值元件数值 续表元件数值测量接收机的输入阻抗能够达到规定阻抗的适当的值型人工电源网络示例图给出了一个适用的电路表给出了电路的元件值图用于具有非平衡输入的测量设备的型人工电源网络示例表型人工电源网络元件值元件数值能够达到规定阻抗的适当的值按电路图中的电阻值括号内的数计算出的网络性能如下衰减对称非对称 网络阻抗对称非对称用于人工电源网络的电感线圈的设计电感线圈组成电感的螺线管线圈示于图它是由匝直径为的单层铜线以的间距缠绕在一个绝缘材料的线圈架上构成的金属壳外和金属壳内的感抗大于总电感量阻尼电阻图电感电路示意图电感线圈的直径为为了改善电感线圈缠绕的电气稳定性在线圈支架上刻有深的螺旋槽并将金属线置于槽中为了改善电感线圈的高频特性可以采用将线圈分段的方法每段四匝且每段与的电阻并联这样能够抑制线圈内部的谐振否则谐振将会在一定的频率范围内导致输入阻抗偏离规定的数值电感线圈盒电感线圈以及网络中其他的元件都要安装在一金属盒中然后将其用金属罩扣紧底部和侧面的金属罩应打孔以增加热耗散盒子的机械尺寸为图给出了结构示意图注建议网络负载终端应尽可能靠近线圈盒的一角以便在两个或两个以上的网络之间可用短线将它们的终端与用于连接受试设备的电源插座连接起来图人工电源网络的结构示意图电感线圈的隔离当图中的电路采用电感线圈且又省去隔离部分和时电网上的信号衰减如图所示此衰减曲线是在电源终端与无线电骚扰测量设备的终端之间测定的曲线表示电源终端信号发生器的内阻抗为的情况曲线表示信号发生器的内阻抗随人工电源网络见图输入阻抗模的标称值而变化的情况 曲线曲线图人工电源网络滤波器的衰减特性附录电流探头的构造和频率范围及其校准补充件电流探头物理和电气方面的考虑电流探头的物理尺寸应能容纳被测的最粗电缆电气上应能承受流经电缆的最大功率电流并满足被测信号的频率范围电流探头通常呈环状被测导线应放置在环的中心位置现有的要求和制造厂的规范表明电流探头的环内径为把次级线圈放置在环体内以此来实现卡式电流钳的各种功能把环形铁芯和线圈屏蔽起来以阻止静电耦合屏蔽的间隙应不致使传感器中匝数缩减太多用于骚扰测量的典型电流探头的次级匝数为匝它是一个最佳匝数比能够获得最宽的平坦频率范围和或更低的插入阻抗在以下的频率范围应使用叠片硅钢铁心在频率范围使用铁氧体心在频率范围使用空心并配有平衡不平衡输出变换器图示出了典型电流探头的结构示意图 图典型电流探头结构示意图电流探头通常作为骚扰测量的传感部件因此电流探头被设计成将骚扰电流转变成测量接收机可以检测的电压电流探头的灵敏度可方便地用传输阻抗表示传输阻抗定义为次级电压一般跨接电阻负载与初级电流之比有时也用传输导纳表示电流探头的传输因子通常的规定使得用分贝表示的传输因子加上从测量接收机得到的测量值即可得到所需的值电流电平这意味着用分贝表示的传输导纳更为实用电流探头和测量接收机的总灵敏度也是测量接收机灵敏度的函数导线中最小可测骚扰电流为测量接收机灵敏度与电流探头传输阻抗之比例如如果使用灵敏度为测量接收机传输阻抗为的电流探头那么最小可测电流为然而如果使用灵敏度为测量接收机传输 阻抗为的电流探头则最小可测电流为为了得到最高灵敏度传输阻抗应尽可能的高为了使用方便无线电骚扰测量中常以作为传输阻抗的单位存在如下换算关系电流探头的等效电路根据一般变压器的理论电流探头可以用精确的等效电路表示经过对精确电路及其导出方程大量简化传输阻抗可以从下述方程求出高频时中频时当时低频时式中传输阻抗初级和次级线圈之间的互感次级线圈电感次级负载阻抗通常次级分布电容角频率从上述方程可以得出如下结论负载恒定时中心频率最大传输阻抗直接正比于互感与次级感抗之比为常量当次级分布电容容抗与负载相等时出现高频半功率点电流探头测量中的有害效应因为电流探头基本上是一个环形变换器所以次级阻抗会反射到初级对于匝数为负载为的次级线圈典型的插入阻抗约为只要源和被测电路的负载阻抗之和大于那么电流探头的应用不会明显改变初级电流然而如果电路源阻抗和负载阻抗之和小于其反射阻抗那么电流探头的使用就会明显地改变初级电流期望一种电流探头设备能够测量初级电源线上的骚扰电流其载流范围可达直流或者交流电流探头也可以用来测量产生于器件外部周围的强磁场电流探头的传输阻抗必须不受电源电流或磁通密度的影响因此磁电路的设计应不使其出现磁饱和由于交流电源电流的频率可能在范围所以在这些频率上电流探头的输出很有可能损坏与其相连的接收机的输入电路可行的解决办法是在电流探头与接收机之间插入一个电源频率的带阻滤波器图示出了一个截止频率为高通滤波器 电流探头典型的频响特性图截止频率为的高通滤波器图示出了电流探头典型的频率特性在通带和以及范围内具有平坦的特性图典型电流探头的传输阻抗频率范围 图典型电流探头的传输阻抗频率范围图典型电流探头的传输阻抗频率范围电流探头的屏蔽结构带有导电铜和黄铜屏蔽结构的电流探头可以用来测量两线相线或中线电路中的非对称共模和对称差模骚扰电流这种方法适用于频段其基本特性就是一个改进了的含有高通滤波器的射频电流探头高通滤波器的目的是为了保证在电流探头的输出端有效地抑制电源频率电流理论模型图给出了用于电流测量的人工电源网络装置 图骚扰电流测试电路骚扰电流的分量为电源线相线电流为电源线中线电流为非对称电流为对称电流从图可以看出上述电流之间存在如下关系注假设和之间的相角为零在这种情况下导线长度小于频率低于因此若只想得到非对称电流则环线导线的卡式电流钳的输出应为与之和而与之差仅为对称电流的输出由于方程中的系数所以非对称电流的测量值应加上的修正值见图图非对称电流测试电路示意图 图对称电流测试电路示意图屏蔽结构所需的附加屏蔽如图应采用高导率的材料如铜或黄铜其尺寸大小是相对于具有直径为的磁芯的电流探头标出的对于其他的电流探头其尺寸应相应地标出图用于电流变换器的屏蔽结构图这种结构用来放置通过电流探头的未屏蔽导线并且当电流探头输出单点接地时它可以阻止外部耦合将绝缘的绞合线穿过铜屏蔽上的孔洞并用接线柱固定在两端其中一端与来自人工电源网络的屏蔽引线相连另一端与来自受试设备的屏蔽引线相连屏蔽体的中心孔径由绝缘胶带构成以便绞合线能紧固在截槽中于是当电流探头被扣紧时使得屏蔽体的这一部分能够与电流探头紧密结合屏蔽体的放置应使引线垂直于探头一分为二的截面此外保证图所示的屏蔽结构与电流探头壳体的绝缘以防止电流探头壳体中的气隙被短路也是很重要的高通滤波器在电流探头的输出与测量接收机之间插入如果需要的话一个高通滤波器该滤波器可以是测量接收机的一个组成部分电流探头的校准电流探头的校准可以用一个夹具来进行该夹具由两个半截的同轴转换器组成当将电流探头装配其上时便形成了一根同轴线包裹着电流探头的为外导体穿过探头口径的为内导体 校准电路示于图当同轴线匹配良好时流径内导体的电流可通过测量线上的电压来计算如果探头用金属体作为屏蔽体就应考虑将夹具设计成性能良好的同轴线如果电流探头的电压输出为传输导纳可由下式算出式中传输导纳同轴线上的射频电压探头输出的射频电压系数相对于的负载阻抗图带有同轴转换器和电流探头的校准电路和测试连接图传输导纳通常用来计算被测电流的值单位为公式如下图示出了典型的校准结果图和图分别示出了同轴变换器夹具的反射损耗和外形 图典型的电流探头系数图同轴变换器和电流探头同时端接电阻且电流探头夹在里面时的反射损耗特性 图电流探头放置在同轴变换器夹具中示意图附录吸收钳的结构补充件吸收钳的结构示例图和图示出了吸收钳的两个实例第条中介绍了吸收钳的三个主要部分电流变换器功率吸收体和阻抗稳定器以及吸收套筒由数个铁氧体环组成由铁氧体环或管构成传感器的铁心用两三个中使用的那种铁氧体环电流传感器的次级线圈由单匝环绕铁氧体环的小型的同轴电缆组成并按图所示连接电缆通过套垫至吸收钳上的同轴终端和紧密安装在一起并沿着同一轴线方向使其能够沿着被测引线移动由于某些实际原因套垫通常沿着吸收体一侧安装和都用来衰减流经引线上的非对称电流图示出了性能经改进后的吸收钳的某些特征一对金属半圆筒贴在变换器的磁环内侧壁起静电屏蔽作用绝缘管把被测导线架在磁环中央绝缘管从变换器的输入端一直延伸到吸收体的第一个铁氧体环它主要用于吸收钳的校准和测量线径较小的被测导线为了便于卡入被测导线铁氧体环金属半圆筒和绝缘管都要对半剖开使用合适的铁氧体制成的吸收钳应能覆盖频率范围 受试设备受试引线电流变换器功率吸收体和阻抗稳定器部分吸收套筒图吸收钳结构示意图受试引线电流变换器功率吸收体和阻抗稳定器部分吸收套筒对金属半圆筒绝缘管同轴连接器图性能改进后的吸收钳结构示意图附录吸收钳的校准补充件吸收钳的连接和布置图如图所示引线是由有效截面为的绝缘导线组成的其一端连接到的连接器芯上该连接器安装在金属屏蔽壁上使其只有中心接头伸出屏蔽壁可以是屏蔽室的外表面或者是一大块金属板引线的另一端连接到电流变换器的另一端如图所示在低频段特别是在低于的频率上校准时如果实际的吸收钳不能提供充分的射频隔离那么就应将第二个吸收钳环绕引线放置在被校准的吸收钳之后其位置大约固定在离引线起始点 远处通过一只的衰减器将具有阻性源阻抗的信号发生器连接到连接器的另一端将测量接收机连接到吸收钳射频端吸收钳与测量接收机之间的同轴电缆应以铁氧体吸收环或套管固环绕其两端所谓校准就是测量同轴连接器和之间的吸收钳和导线装置的插入损耗如图所示按实线用两根同轴电缆和连接吸收钳沿着导线移动从屏蔽壁开始到半波长的距离为止记下测量接收机的最大指示保持信号发生器的恒定电平再将上述两根同轴电缆按虚线连接如图中和所示记下接收机指示于是得到插入损耗为在吸收钳所需的频率范围都应这样进行图给出了校准曲线的实例正常情况下测得的插入损耗值应在之间图吸收钳校准曲线举例由于本标准规定的测量接收机具有的输入阻抗因此可以得出如果输入功率为输入电压为那么如果功率以皮瓦表示则等效电压以微伏表示从以分贝表示的电压值中减去便可得到以分贝表示的功率值因此如果从插入损耗中减去所得差再加上仪表的读数就可直接给出骚扰功率这就是图用表示修正刻度的原因用表示的修正刻度给出的系数加上用表示的测量接收机的指示就能转换成功率分贝数通常用吸收钳找到的波点不止一个而以离连接器导线端最近的波峰点给出的接收机指示为最大实践证明与第一个波峰相比第二个波峰给出的插入损耗大左右对于某些实际情况测量第二个波峰很方便这种情况也适于吸收钳的校准图中曲线和曲线分别为测量第一个峰值和第二个波峰时校准吸收钳的曲线实例 图吸收钳校准曲线附录开阔试验场的详细结构频率范围补充件概述第二篇第条主要介绍了有关开阔场地结构上的一些考虑本附录将给出一些更详细的资料以助于确保一个构造良好的试验场和气候保护罩保证实施的适用性的可靠方法是按条进行测量接地平板的构造材料用于场强测量的试验场推荐使用金属材料然而由于某些实际原因金属接地平板并不能适用所有设备的测量金属接地平板的一些实例包括实心金属薄片金属箔穿孔金属板拉制网板编织网编结金属帘和金属网格栅等接地平板应无线性尺寸达到最高测试频率所对应波长的几分之一的缝隙和孔洞对于编结帘穿孔金属板金属格栅拉制金属网板等类型的接地平板推荐金属网孔口径的最大尺寸为波长的十分之一时大约为如果接地平板采用金属板料管料或棒料拚接而成所有接缝处都要连续可靠地钎焊或熔焊绝不能有大于十分之一波长的间隙接地平板上厚的电介质涂料如沙子沥青或木屑可能会破坏试验场的衰减特性平坦性瑞利粗糙度标准对估价接地平板的最低可接受的粗糙度是很有用的见图对于大多数实际的试验场来说特别是测量距离为时从测量的角度看优于的粗糙度是没有意义的对于和的场地更差的粗糙度也是可以接受的无论如何总是应按照第条进行场地衰减测量以确定其场地的粗糙度是可接受注粗糙度是对接地平板起伏的总体描述见图和表 图瑞利准则表试验场地的均方根粗糙度最大均方根粗糙度测量距离发射天线高度接收天线最大高度时的值波长粗糙度值是按下面公式计算得到的受试设备的服务设施受试设备的电气服务设施即电源的走线应在接地平板下面并尽可能在大范围内与测试轴成直角所有引线电缆以及到转台即安放受试设备的装置的导管也应在接地平板下面走线如果不可能就应将受试设备的服务设施贴在接地平板上不必与接地平板等高但要与接地平板搭接气候保护罩的构造材料和紧固件对于以下的频率薄的纤维玻璃大多数塑料经过特殊处理的木头和纤维材料都不会对受试设备的发射造成明显的衰减然而有些材料例如木头和尼龙受潮后就会造成发射损耗尤其是测量受试设备的发射要穿过这些材料时衰减就会变得更为严重应该谨防在构架上即组成结构的材料之间聚集着导电颗粒的空气水和冰对外界物体也要进行周期性的检查它们有可能堆积在结构上导致测量误差在接地平板上方应尽可能少用金属尽可能采用塑料或纤维紧固件所有的拉桩基桩及其类似基座都应远离试验区以免影响测量内部的布置所有结构的组件都应无反射用于供暖和冷却换气的吹风机和通风道及其支承设施都应在试验区以外即结构外安装除非它们用非导电材料制成或在金属接地平板下面或在远低于非金属接地平板的下方运行为了使设备正常工作也许需要对温度和湿度进行控制所有的隔层即窗户都应采用非金属框架安装在地面上的导轨和梯子也应是非导电性的 尺寸气候保护罩的大小取决于受试设备的尺寸而且还取决于是否要覆盖包括天线在内的试验场或者只是覆盖受试设备和测量设备以及接受天线包括接收天线架和所进行垂直极化测量时接收天线的最大高度随时间和气候变化的均匀性推荐对归一化场地衰减进行周期性测量以便检测出场内的不规范点它们是由气候状态如潮湿吸收或者是保护罩材料遭受污染而引起气候保护罩性能降低造成的这种测量同时也可以检查射频电缆和测量仪器的校准通常每隔六个月测量一次便足够了除非物理特性表明性能衰退太快例如由于空气带来的污染改变了材料的颜色旋转台为了能方便地测量受试设备所有方向的辐射发射推荐使用旋转台测量落地式的受试设备时应使用金属覆盖的且与接地平板等高的旋转台并将其与接地平板导电连接测量台式受试设备时可以使用置于接地平板之上的非金属旋转台或者组合式旋转台它是由金属转台上放置一个非金属桌子组成的测量落地式的受试设备时允许非金属旋转台比接地平板略高一些接收天线底座的安装接收天线应安装在一个高度可调的非金属支架上测量距离等于或小于时应在范围内调节测量距离大于时应在或者范围内调节天线水平极化时电缆应连接到天线的平衡不平衡变换器并且为了保持与地面的平衡电缆应垂直降落到接地平板上该接地平板与接收天线的平衡不平衡变换器的距离应大于从电缆与接地平板相交的那点起电缆的以某种方式继续在接地平板下面走线以免影响测量天线和骚扰测量设备之间的电缆应尽可能地短以保证时的可接收信号电平使用偶极子天线进行垂直极化测量时连接到骚扰测量设备的电缆应保持水平即与接地平板平行在降到接地平板之前大约离接收天线远离受试设备有或更长的平行距离要求天线电缆横向托架大约有长剩余部分的电缆走线与水平极化的情况相同上述两种情况天线系数的校准都不应受天线架或同轴电缆到天线的布局的影响附录开阔区域试验场有效性测量方法频率范围补充件概述第条给出了用归一化场地衰减测量确定场地有效性的总要求和测量方法本附录给出了实现测量的具体步骤离散频率测量法测量装置图和图示出了测量装置的布置图用一根长度适宜的传输线将信号发生器和发射天线连接起来把发射天线放在要求的位置上天线高度设置在见表表和表中的值并选择所 需的极化方向如果使用调谐偶极子天线就应针对所需频率调整其长度表归一化场地衰减相对宽带天线推荐的几何尺寸极化水平水平水平水平垂直垂直垂直垂直表中的文字说明如下发射天线和接收天线在地平面上投影之间的水平距离对于对数周期振子天线该距离是指每个天线长轴中点在地面上投影之间的距离发射天线中心离地平面高度接收天线中心离地平面高度频率见第章式注表中给出的数据适用于天线垂直极化时天线中心距地面天线低端至少距离地面的场合 表归一化场地衰减相对于调谐半波偶极子水平极化推荐的几何尺寸极化水平水平水平表中文字说明同表注对于相距水平极化的调谐半波偶极子天线应用测得的值减去互阻抗系数见表再与本表给出的理想场地的的理论值进行比较表归一化场地衰减相对于调谐半波偶极子垂直极化推荐的几何尺寸 续表表中文字说明同表接收天线安装在一个可在高度范围内升降的支架上它距发射天线的距离为并用长度适宜的电缆连接到测量接收机或频谱分析仪上使其极化方向与发射天线相同如果使用调谐偶极子天线则应按所需的频率调整天线的长度垂直极化时偶极子离地面高度不得小于见表用调谐偶极子进行全面的测量时天线在包括频率范围内都要调谐在各自的频率上测量步骤应按下述步骤对表表和表标定的每一个频率进行测量测量时接收天线应与发射天线保持同一极化方向测量应先在水平方向进行然后再在垂直方向进行此时发射天线的高度设置在调整信号发生器的输出电平使其高于周围和测量接收机或频谱分析仪的噪声电平并得到一个适宜的接收电压指示按表表和表相应标定的来改变支架上接收天线的高度 记录最大信号电平该值即为第条式中的断开与各自天线相连的发射和接收电缆用转接器直接将两根电缆连接起来记录发射和接收电缆连接后的信号电平该值即为第条式中的对每一个频率的每一种极化都要重复步骤然后将每次测得的值依次代入第条中的式将各个频率相应的发射和接收天线系数依次代入第条中的式将表中给出的互阻抗修正系数依次代入第条中的式表中的值只适用于特定的条件测量天线为调谐偶极子极化方向为水平测量距离为除此以外第条中的式得到此即为该测量极化方向测量频率上的用表表和表中给出的值相应减去第步中得到的值如果第步得到差值不超过就被认为开阔试验场在该频率该极化方向上是有效的每测量一个新的频率点都要在两种极化方向上重复步骤表互阻抗修正系数水平极化调谐半波偶极子相距一对调谐偶极子天线的架设尺寸频率互阻抗修正系数扫描频率法测量装置扫描频率的测量装置与第条所述的测量装置相似不同的只是使用了宽带天线由于宽带天线的物理尺寸小所以对垂直极化方向的天线测量不做严格的要求测量步骤使用具有峰值保持最大保持存贮能力的自动测量设备和跟踪发生器按下述步骤进行测量这种方法应能在所要求的频率范围内对接收天线的高度和测量频率进行扫描该频率范围通常取决于所用宽带天线的类型频率扫描的速度一定要比天线高度的扫描速率快得多发射天线的高度设置在 调整信号发生器的输出电平使其高于周围环境和测量接收机或频谱分析仪的噪声电平并得到一个适宜的接收电压显示按照表表和表相应标定的扫描范围将支架上的接收天线升高到最大高度设置频谱仪扫过所要求的频率范围应该确保调整后的分析仪能够在相同幅度刻度上将超过的相似信号显示出来这样就可以与第步记录的电平相对应慢慢降低接收天线的高度直至表中相应于该试验场的几何尺寸所列出的试验场扫描高度的最低点存贮或记录最大的接收电压显示降低天线所用的时间应比频谱分析仪的扫描时间长得多断开与各自天线相连的发射和接收电缆用转接器直接将两根电缆连接起来存贮或记录此时电压的显示结果对每一个测量频率用第步得到的电压值减去第步得到的电压值然后再分别减去发射天线和接收天线的系数和作为频率连续函数的天线系数可以从用离散天线系数连接成的简单线性曲线中得到该结果即为所用频率范围的测量值应将它们绘成曲线表给出了理想场地的归一化场地衰减的理论值的理论值与其测量值之差应落入的范围内注对于上述两种测量方法无论是信号源的输出阻抗还是测量接收机或频谱分析仪的输入阻抗的失配都能引起反射从而导致测量误差这可以通过使用的衰减器来避免将衰减器分别连接在发射天线和接收天线电缆的信号输出端在整个的测量过程中每根电缆的输出端都要保留这样的衰减器超出场地可接受极限值的一些可能原因如果偏差超出的限值就需进行如下调查首先应检查场地系统的校准如果在测量过程中信号发生器和测量仪器无漂移那么着重检查天线系数因为天线也可以形成反射如果上述疑点都已排除再重新进行测量如果偏差仍超出那么就需检查试验场和其周围的区域一般来说垂直极化的场地衰减对场地异常最为敏感倘若如此便可基于测量场地的垂直衰减找出问题之所在下述诸方面都有可能出现问题接地平板不合理和场地不充足由于物体如篱笆建筑物灯塔等等相距太近而引起的反射全天候保护罩的性能降低后者是由于结构不完备维修技术不完善以及空气中携带的导电性污染的剩余物长期渗透所致天线校准用于场地衰减测量的宽带天线校准系数可由国家计量部门给出由制造厂提供的天线系数也许并不十分精确因而很难获得归一化场地衰减的测量值与理论值良好的一致性通常天线系数已把平衡不平衡变换器的损耗包括在内如果使用单独的平衡不平衡变换器其影响也必须考虑经验表明只要发射天线离接地平板高度大于各种测量的通用的宽带天线如双锥粗偶极子和对数周期天线当频率低于时天线系数随几何尺寸和极化方向的变化就可忽略不计如果怀疑由于在测量中使用了不常用的天线或场地尺寸或者由于天线之间的互耦合或垂直极化天线传输线的散射效应引起的天线系数的变化则应首先校准在这些几何位置上的天线系数尤其当测量距离为时更应注意通常场地衰减都是在系统中测得的也就是说信号发生器和测量接收机都具有源阻抗且发射天线和接收天线的辐射阻抗也已通过平衡不平衡变换器实现了平衡和匹配制造厂提供的天线系数通常也是相对阻抗给出的也就是说为了实现无损耗匹配阻抗与天线辐射阻抗的转换系数如果适用的话以及所用平衡不平衡变换器的损耗也应包含在天线系数里如果使用半波偶极子那么系数可由下列方程计算 式中频率注实际上由于偶极子天线与其镜象天线之间存在互阻抗所以天线系数会受天线架设高度的影响对于设计良好的调谐半波偶极子其平衡不平衡变换器的平均损耗大约为因此式变为在平衡不平衡变换器安装进壳体之前应将发射天线和接收天线的平衡不平衡变换器相连测量其损耗其中每个平衡不平衡变换器的损耗为测得的总损耗之半在用规定的调谐偶极子进行测量时重要的是检查这些计算值是否能够代表它们的校准系数最简单的检查方法是对装配好且调谐好的半波阵子进行测量天线在地面上的放置高度至少应为如果可能还应更高些以尽可能减少地面的耦合同时半波阵子也要按照表的要求进行调谐在天线工作频率范围的两端和中点上只需检查天线的就足够了在频率低于时按下述方法检查平衡不平衡变换器移去平衡不平衡变换器将电阻跨接在框架上安装振子的两个端子之间然后测量端接平衡不平衡变换器的该值应小于附录场地可接受准则的基础补充件概述本附录给出了第条所要求的测量的场地可接受准则误差分析表中的误差分析适用于第条的测量方法总的误差估算是以场地可接受准则为基础的其中包含大约的测量不确定度和由于场地不完善造成的附加允许的表中的误差估算不包括信号发生器跟踪信号发生器以及所用的任何一个放大器的幅度稳定性误差也不包括测量技术中的潜在误差大多数信号发生器和跟踪发生器的输出电平不应随时间和温度漂移放大器的增益也不应随温度漂移重要的是要使误差源限制在一定范围或使其能够在测量中得到修正否则就会仅仅因测量仪器的问题导致场地不满足可接受准则表误差估算测量方法离散法扫描频率法发射天线系数接收天线系数电压表衰减器场地不完善总计注频率高于天线系数的误差可能达到 由所用仪表的操作手册给出例如假如能够从自动频谱分析仪的操作指令中尽可能地去除或补偿各项潜在的误差源那么就只剩下幅度误差校准器的不确定度频率响应的平滑度输入衰减器射频和中频增益的不确定度上述潜在误差的总和为但没有包括的温度漂移实际上当进行替代测量时与频响平滑度和输入衰减相关的误差通常要小于所以作为双端子电压表使用的频谱分析仪其总误差不会大于该值用于表中衰减器的绝对精确度大都很差但还是有些较好的因此在离散测量中误差估算有可能偏大或偏小如果采用扫描频率法测量将外部用的衰减器与自动频谱分析仪一起使用那么误差估算可能还要大些这些误差估算中不包括由于时间和温度引入的误差诸如测试设备的增益和输出电平的漂移即幅度响应这些误差也许存在所以每一步测量都应尽快进行以免引起误差实际中上述计及的误差总体上是很小的对于一个结构良好的固定试验场满足准则意味着实际上允许异常试验场与理想试验场的偏差大于附录电流注入耦合单元的结构频率范围补充件用于同轴天线输入的型耦合单元型耦合单元的电路和结构示意图与图所示的型单元相似只是所用的电感值为 金属盒前面板绝缘材料扼流圈的支架板同轴连接器接地插座同轴连接器型铁氧体环外径用同轴电缆缠绕匝同轴电缆外径接地平板图用于同轴输入的型耦合单元的电路和结构示例电感的结构磁芯将材料为的或等效的个铁氧体环叠在一起其外径为内径为厚度为绕组用全屏蔽的小型同轴电缆绕匝例如线径为其外包有外径为的绝缘塑料护套的微型同轴电缆用于电源线的型耦合单元型耦合单元的电路和结构示意图与图所示的型耦合单元相似只是所用的电感值为电容为为 见型耦合单元受试设备的电源插座两个绝缘香焦插头电源插座地两个型铁氧体环每个匝绝缘铜线外径图用于同轴输入的型耦合单元的电路和结构示例电感的结构磁芯个材料为的或等效的铁氧体环叠在一起其外径为内径为厚度为绕阻用绝缘铜绕线绕匝线径为用于扬声器引线上的型耦合单元型耦合单元的电路和结构示意图与图所示的型耦合单元相似只是使用了两个大小为电感为为 见型耦合单元包括结构绝缘香蕉插座两个电感每个电感含有一个铁氧体芯匝数铜绝缘线外径电感安装见型单元图用于扬声器引线的型耦合单元的电路图扼流圈的结构磁芯一个材料为的或等效的铁氧体环其内径为外径为厚度为绕组用漆绝缘双股并行的绕线绕匝线径为用于音频信号的型耦合单元耦合单元的电路和结构示意图与图所示的元相似只是使用了第章中所述的电感屏蔽电缆可以是音频类型其直径不应大于注如果受试设备使用的双声道信号电缆是连在一起的那么章中所述的型耦合单元正可用于此 见型耦合单元插座电感铁芯一个铁氧体环线圈匝屏蔽双芯线电缆绝缘外径电感安装见型单元图用于音频信号的型耦合单元的电路图和简化结构示意图用于音频视频和控制信号的型耦合单元型耦合单元的电路和结构示意图与图所示的单元相似只是使用了第条中所述的电感三线电缆的外径不应超过这可用下述方法实现用根微型同轴电缆直径为和一根直径为的漆绝缘铜线 见型耦合单元多芯插座两个电感每个电感含有一个材料为的铁氧体环线圈用三线电缆绕圈三线电缆由两个外径为的同轴电缆和一根直径为的漆包线组成三线电缆的外径为电感安装见型电元如信号源许可还可更大些图用于音频视频和控制信号的型耦合单元的简化电路和结构示意图附录用于传导电流抗扰度测量的耦合单元的工作原理和示例补充件工作原理图说明了工作原理电感对注入电流呈高阻抗滤波器用来隔离测试设备有用信号发生器或辅助设备如果是交直流两用的则可将短路去除骚扰电流来自具有源阻抗的信号发生器并通过的电阻和隔直电容如果需要的话将其注入电源线或同轴电缆屏蔽层耦合单元的类型及其结构使用下面类型的耦合单元型射频同轴单元用于射频范围传递有用信号的同轴线抗扰度测量其结构详图示于图将 的电阻与骚扰信号源形成的源阻抗连接到耦合单元同轴输出连接器的屏蔽层上型型单元用于电源线抗扰度测量其结构详图示于图骚扰电流通过连接于两线之间的等效电阻非对称地注入电源线这种单元很象型人工电源网络如果从受试设备端看则呈现的对称和不对称的等效阻抗型型单元用于扬声器的引线抗扰度测量其结构详图示于图骚扰源阻抗的分布与型单元相同和型这两种类型的耦合单元是为音频视频和其他辅助设备引线的抗扰度测量而设计的它们采用多芯型单元以便适应多种不同芯数不同结构连接器的测量如下所述型这种单元为音频射频控制和其它信号提供通路这种情况下为了确保骚扰信号直接注入到受试设备需要滤波其结构详图示于图图中绕在磁环上的屏蔽双芯线可为音频信号提供简单的滤波对于多引线电缆由于结构上的原因可将引线分成单股后再绕到磁环上见图上述两种情况骚扰电流通过的电阻注入到输出连接器屏蔽外壳和接地点以及屏蔽引线的屏蔽层然后通过电容器注入到其他未屏蔽的引线骚扰电流隔离电缆具有低射频阻抗的电容器如果是直流和交流两用的将短路除去图电流注入方法的一般原理图型型单元设计用于不要求有信号通路的场合电缆中所有的引线都应端接匹配的负载阻抗其结构详图示于图骚扰电流通过电阻注入到连接器的接地屏蔽壳和接地插针上同时也注入到那些接有负载电阻的对应点上注意图和图示出的单元如能正确端接负载也可用于此目的 见型耦合单元金属箱多芯连接器插座匹配负载阻抗例如用于音频设备的型耦合单元的匹配负载阻抗电磁拾音头晶体拾音头传声器调谐器磁带录音机音频信号输入输出端口图带有负载阻抗的型耦合单元的电路和简化结构示意图如果骚扰信号发生器的源阻抗不是就应调整串联电阻的阻值以得到要求的图图和图图示出的射频扼流圈在的频率范围其电感值为或个的并联值在频率范围其电感值为或个的并联值附录描述了扼流圈的结构为了尽可能地减小耦合单元输出端的分布电容设计阶段就应引起重视注意对于那些耦合单元的金属壳体应采用大截面积铜编织带将其可靠地连接到接地平板附加说明本标准由全国无线电骚扰标准化技术委员会提出本标准由中国电子技术标准化研究所负责起草本标准主要起草人陈俐王素英张林昌蒋全兴程岗吴毅杨盛祥曲长云陈义谟本标准于年月首次发布年月第一次修订'
