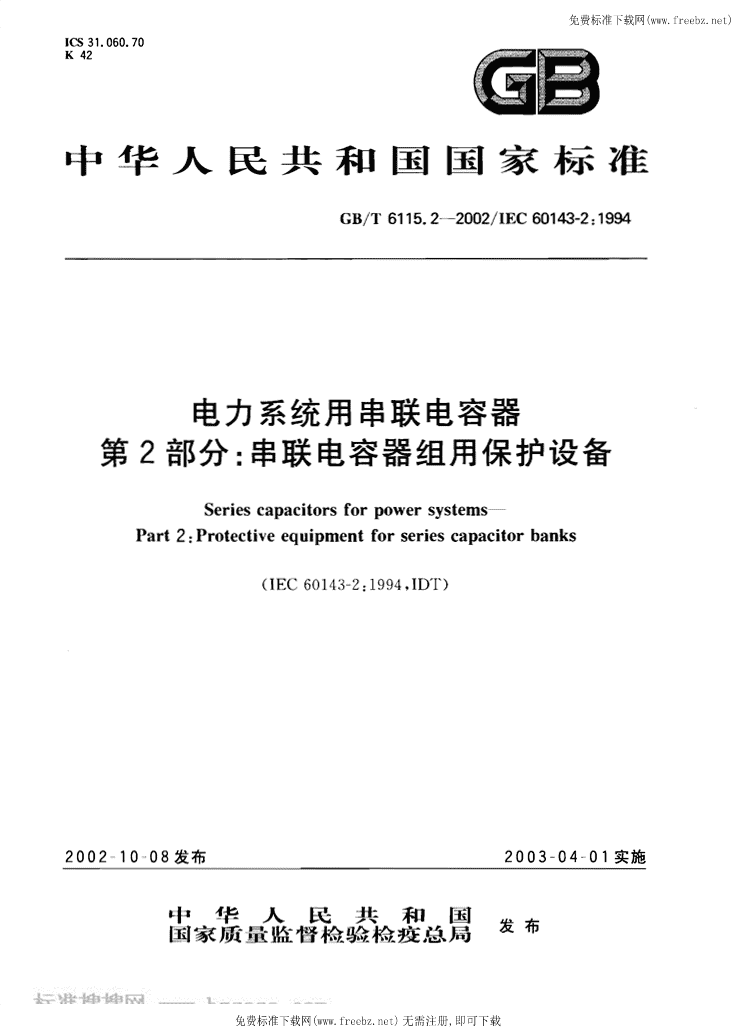

'免费标准下载网(www.freebz.net)ICS31．060.70K42=---中华人民共和国国家标准GB/T6115.2-2002/IEC60143-2：1994电力系统用串联电容器第2部分：串联电容器组用保护设备Seriescapacitorsforpowersystems-Part2：Protectiveequipmentforseriescapacitorbanks（IEC60143一2：1994，IDT>2002一10一08发布2003一04一01实施雷鑫kW;赢勘胃发布免费标准下载网(www.freebz.net)无需注册,即可下载 免费标准下载网(www.freebz.net)GB/T6115.2-2002八EC60143-2：1994前言GB/T6115《电力系统用串联电容器》分为三个部分：－一第1部分：总则—性能、试验和额定值—安全要求—安装导则；—第2部分：串联电容器组用保护设备；—第3部分：内部熔丝。本部分为GB/T6115的第2部分，本部分等同采用国际标准IEC60143-2:1994《电力系统用串联电容器第2部分：串联电容器组用保护设备》。本部分等同IEC60143-2:19940为便于使用，本部分做了下列编辑性修改；a)“本标准”一词改为“本部分”；b)用小数点“．”代替作为小数点的逗号“，，’ic)删除国际标准的前言；d)在“规范性引用文件”中列出的国家标准与等效的IEC标准之间，经核查在本部分所引用的内容中无技术性差异。本部分由中国电器工业协会提出。本部分由全国电力电容器标准化技术委员会归口。本部分起草单位：国家电力公司武汉高压研究所、桂林电力电容器总厂。本部分主要起草人：倪学锋、吴义华、林浩、卢有盟。标准分享网www.bzfxw.com免费下载免费标准下载网(www.freebz.net)无需注册,即可下载 免费标准下载网(www.freebz.net)GB/T6115.2-2002/IEC60143-2：1994电力系统用串联电容器第2部分：串联电容器组用保护设备1总则1.1范围和目的GB/T6115的本部分适用于每相10Mva：以＿t的串联电容器组用的保护设备。保护设备是指串联电容器装置主回路中的器件和附属设备，它是串联电容器装置的一部分，但装于串联电容器外部。串联电容器部分的要求由GB/T6115.1----1998给出，GB/T6115.1-1998的1.3和7.6提及保护设备。本部分中涉及的保护设备包括以下几项：－—过电压保护器；一一保护火花间隙；—一非线性电阻器（可变电阻器）；一一旁路断路器；—隔离开关；－一限流阻尼设备；－－一放电电抗器；－一电压互感器；—电流互感器：一一信号柱，－一一继电保护、控制设备和平台对地通信设备。见图la注：由于电容器用熔丝由GB/T6115.1--1998和〔;B/"1"6115.3规定，所以本部分不讨论。第3章给出包含串联电容器的使用和操作的原理。故障状况的实例由第3章给出。使用不同过电压保护原理接线图的实例由2.1给出。本部分的目的是：—一阐述有关性能、试验和额定值的统一原则；一一描述不同类型的过电压保护器；－－一提供安装和运行导则。1.2规范性引用文件下列文件中的条款通过GB/T6115本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注口期的引用文件，其最新版本适用于本部分。GB1094.1电力变压器第1部分：总则（GB1094.1-1996,egvIEC60076-1:1993)GB1207电压互感器（G131207--1997,egvIEC60186:1987)GB1208电流互感器(GB1208--1997,egvIEC60185:1987)GB1985--1989交流高压隔离开关和接地开关（eqvIEC60129:1984)免费标准下载网(www.freebz.net)无需注册,即可下载 免费标准下载网(www.freebz.net)GB/T6115.2-2002八EC60143-2：1994GB/T2423.4电工电子产品基本环境试验规程试验Db：交变湿热试验方法（GB2423.41993,eqvIEC60068-2-30：1980)GB/T4703电容式电压互感器(GB/T4703-2001,eqvIEC60186:1987)GB/T6115.1--1998电力系统用串联电容器第1部分：总则一性能、试验和额定值－一安全要求安装导则（eqvIEC60143-1:1992)GB/T6115.3电力系统用串联电容器第3部分：内部熔丝（GB/T6115.3-2002,IEC60143-3:1998，IDT)GB/T7424.1光缆第1部分：总规范（GB/T7424.1一1998,egvIEC60794-1:1993)(;B/T10229电抗器（GB/T10229-1988,egvIEC60289:1988)GB/T11022--1999高压开关设备和控制设备标准的共同技术要求（eqvIEC60694:1996)GB11032-2000交流无间隙金属氧化物避雷器（eqvIEC600994:1991)GB/T14047量度继电器和保护装置(GB/T14047--1993,idtIEC60255-6,1988)GB/T16927.1高电FR试验技术第1部分；一般试验要求（GB/T16927.1--1997,eqvIEC60060-1：1989)IEC60099-1:2000电涌放电器交流系统用非线性电阻式有间隙阀式避雷器IEC60383-1一60383-2:1993标称电压高于1000V的架空线路绝缘子IEC60654-1一60654-4:1979-1993一I:业过程测量和控制装置的工作条件IEC60794-2:1989光缆第2部分：产品规范IEC62271-100:2001高压开关设备和控制设备第100部分：高压交流断路器注：串联电容器J｛j可变电阻器没有标准，所以在木部分中没有涉及串联电容器用可变电阻器的相关试验。1.3定义木部分使用以下定义：电容器的部件和附件的定义（definitionsofcapacitorpartsandaccessories）按照GB/T6115.1一1998,1.3.1后备间隙back-upgap一般’j主保护设备并联连接的、其整定击穿电压可以高于主保护设备的保护水平的辅助问隙。1．3.2组保护bankprotection对于一个电容器组或其一部分的所有保护设备的统称。1.3.3旁路电流by-passcurrent流过旁路设备或与串联电容器并联设备的电流。它可能是故障电流或正常电流。1．3.4旁路设备by-passdevice与串联电容器及其过电仄保护器并联，用来在规定时间或连续地分流线路电流的设备，如开关或断路器。除t旁路电容器的功能外，该设备也应有使电容器投入回路的能力和承受规定载流的能力。1.3.5旁路隔离开关by-passdisconnector在串联电容器被旁路设备旁路后将电容器短路的设备。1．3.6旁路故障电流by-passfaultcurrent由线路故障引起的流过被旁路的串联电容器组的电流。标准分享网www.bzfxw.com免费下载免费标准下载网(www.freebz.net)无需注册,即可下载 免费标准下载网(www.freebz.net)GB/"h6115.2-2002八EC60143-2：19941.3.7旁路间隙（保护间隙）by-passgap(protectivegap)在规定时间内承载被保护部分的负载电流或故障电流，以防止电容器(K型）过电压，或非线性电阻器(M型）过负荷的间隙或间隙系统。1.3.8旁路连锁设备by-passinterlockingdevice使旁路设备的三个极同时处于分断或闭合位置的设备。1.3.9电容不平衡保护capacitanceunbalanceprotection用来监测单相电容器组由于熔丝熔断或电容器损坏引起的电容器不平衡，并给出警报或合上旁路开关，或给出警报同时合上旁路开关的没备。1.3.10电容器平台capacitorplatform用来支撑电容器和其附件以及全部与之相联的设备和保护设备的构架，它被支撑在满足相对地绝缘要求的绝缘子上。1．3.11电容器可操作的级capacitorswitchingstep见级。1．3.12连续运行电压（COV=MCOV)U7,)（可变电阻器的）continuousoperatingvoltage(COV=MCOV)(tic）(ofavarstor)（最大）连续运行电压是可以连续加在可变电(Pit器端一f-间的1.频！川l允许设计值（有效值）。注l:串联电容器用可变电阻器的（C()V通常是等于串联电容器的额定电压这个定义足与GB110322000中的Gn()避雷器的Cc1V的定义是不相I,i1的注2:当确定可变电阻器的保护水平时，应考虑由十类似摇摆电流和过负荷电流引起的串联电容器短时过电压。1.3.13限流阻尼设备current-limitingdampingequipment用来限制旁路间隙或旁路设备（见图1)操作时产生的电容器放电电流的幅值和频率，并对放电振荡提供足够的阻尼的电抗器或并联电阻器的电抗器。1.3.14放电设备dischargedevice永久跨接在电容器端子＿L的或装于电容器单元内部的，能在电容器与电源隔离以后降低电容器上剩余电压的设备。1．3.15放电电压（可变电阻器的）dischargevoltage(ofavaristor)见残lho1．3.16外部故障externalfault在被保护的带有串联电容器组的线路部分以外发/1的线路故障、1.3.17电容器组内部故障faultwithinthecapacitorbank出现在电容器组内的故障（例如段内电容变化、平台故障等）这种故障将由串联电容器组的保护来处理，而不必断开输电线路来消除故障。免费标准下载网(www.freebz.net)无需注册,即可下载 免费标准下载网(www.freebz.net)CB/T6115.2-2002/IEC60143-2：1994尸－一，－一～一～一一～～一～一～－一一～－一～一～～－一户．～．～～．口－－－－－－二f3．A#H一"4ii---------}A1S}#S11}}"}}3ri}}ANt}SNOii一A.MMBV衬己众MBNSt拼BMIfl：1：%C1一叹：15CN9t｛｝：C相节叮仁一j卜飞一一井～廿C相组．⋯1西．压－一＿．＿一．＿一～·－一－－－－．＿－－－一－－．J．一＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿～＿一＿＿＿＿J1—电容器单元组Z一段的主保护设备3-旁路隔离开关S-串联隔离开关图1串联电容器组术语1.3.18平台故障保护fault-to-platformprotection监测导致电流从正常载流回路元件流入平台的平台绝缘故障并合上旁路设备的设备。1,3.19投入insertion旁路设备打开使串联电容器投人空载运行或带负荷运行。1.3.20投入电流insertioncurrent在旁路设备打开后流过串联电容器的稳态电流有效值。1.3.21投入电压insertionvoltage由旁路设备分断旁路电流时出现在串联电容器两端的稳态电压有效值。1.3.22内部故陈internalfault出现在接有串联电容器组的被保护线路部分的线路故障。1.3.23绝缘水平insulationlevel绝缘水平是一组试验电压值（工频和冲击），它表征电容器组平台对地、相间、全部设备的端子间及装于平台的设备与平台之间绝缘耐电压能力的绝缘特性。1.3.24泄漏电流（可变电阻器的）leakagecurrent(ofavaristor)标准分享网www.bzfxw.com免费下载免费标准下载网(www.freebz.net)无需注册,即可下载 免费标准下载网(www.freebz.net)GB/T6115.2-2002/IEC60143-2:1994在施加规定工频电压时流过可变电阻器的连续电流。注：在COV和可变电阻器元件温度等于环境温度下，泄漏电流通常呈容性。1．3.25极限电压（U=o,)limitingvoltage(U==,)极限电压为出现在电容器端子间的最大瞬态电压除以授，它发生在可变电阻器动作的时候或火花间隙击穿前的瞬间。1.3.26控制电源掉电保护loss-of-control-powerprotection在失去正常控制电源的情况下，能使旁路设备合闸的一项措施。1.3.27主i87隙maingap保护火花间隙中，在规定时间内流过故障电流的部分。由两个或多个大功率电极组成。1．3.28（最大）连续运行电压MCOV见连续运行电压（可变电阻器的）。1.3.29金属叙化物可变电阻器metal-oxidevaristor见可变电阻器。1.3.30金属氧化物可变电阻器元件metal-oxidevaristorelement见可变电阻器元件。1.3.31金属叙化物可变电阻器柱metal-oxidevaristorcolumn见可变电阻器柱。1.3.32金属氛化物可变电阻器组metal-oxidevaristorgroup见可变电阻器组。1.3.33金属叙化物可变电阻器单元metal-oxidevaristorunit见可变电阻器单元。1.3.34最小参考电压UMRd（可变电阻器的）minimumreferencevoltageUMRer(ofavaristor)在规定温度仁典型值（23士5)0C〕下，整只可变电阻器或可变电阻器单元测得的最小允许参考电压（见第三章的图3和注）。1.3.35级（电容器可操作的级）module(capacitorswitchingstep)级是一个三相功能单元，它由每相连锁操作的单相旁路设备的一个电容器段（也可能几段）组成（见图1）。1.3.36非线性电阻器（可变电阻器）non-linearresistor(varistor)由电阻值与电压呈非线性关系的电阻组成的电容器过电压保护设备（通常是金属氧化物可变电阻器）。1.3.37过电压保护。vervoltageprotection免费标准下载网(www.freebz.net)无需注册,即可下载 免费标准下载网(www.freebz.net)GB/T6115.2-2002/lEC60143-2：1994在电力系统故障或非正常电网情况下限制串联电容器上的暂态电压到允许值的一种快速动作的设备。1.3.38平台控制电源platformcontrolpower具有平台电位的可执行操作和控制功能的电源。1.3.39平台对地通信设备platform-togroundcommunicationequipment为了操作和保护的目的，在平台和地电位之间传输操作、控制和报警信号的设备。1.3.40保护jet隙protectivegap见旁路间隙。1.3.41保护水平protectivelevel在旁路间隙（间隙系统）动作前的瞬间或动作过程中，或在规定的暂态电流流过可变电阻器（可变电阻器系统）时出现在串联电容器上的最大瞬时电压值。实际上保护水平等于V2U,,.a1.3.42额定短时能量（可变电阻器的）ratedshort-timeenergy(ofavaristor)可变电阻器在短期内能够吸收的且不致引起热损坏的最大能量。短时能量通常用J,kJ或MJ表示。1.3.43参考电流（可变电阻器的）referencecurrent(ofavaristor)用于确定可变电阻器参考电压的工频电流的电R9It分.MI的峰值。它在泄漏电流和传导电流之间的过渡范围内选择，对单个可变电阻器柱的典型范围为1m八到20mA（见第二章图劝。1．3.44参考电压（可变电阻器的）referencevoltage(ofavaristor)在可变电阻器参考电流下测得的工频电压的峰值除以授.注：型式试验中为了选择正常的试样需测量参考电压。1．3.45再投入reinsertion负荷电流从旁路支路回复到串联电容器（见图1),1．3.46再投入电流reinsertioncurrent再投入期间流过串联电容器的暂态电流。1.3.47再投入电压reinsertionvoltage再投人期问出现在串联电容器端子间的暂态电压。1.3.48剩余电压（电容器的）residualvoltage(ofacapacitor)在电容器脱离电源后给定时间时，其端子问的剩余电压值。1．3.49残压（可变电阻器的）residualvoltage(ofavaristor)在通过电流的期间可变电阻器端子间出现的电压峰值。1.3.50比例单元（可变电阻器的）section(ofavaristor)标准分享网www.bzfxw.com免费下载免费标准下载网(www.freebz.net)无需注册,即可下载 免费标准下载网(www.freebz.net)GB/T6115.2-2002/IEC60143-2：1994一个完整的、组装好的可变电阻器部件。对某种特定试验，该部件必须代表整只可变电阻器的特性。可变电阻器比例单元不必是可变电阻器。1．3.51段segment电容器组的单相组件，它具有自身的限压设备和继电器来防止电容器过电压和过负荷（见图Do1.3.52串联隔离开关seriesdisconnector为了维护等，使被旁路的串联电容器与线路隔离的设备。1.3.53次谐波保护subharmonicprotection监测规定频率的次谐波电流和其持续时间，以及发出警报信号或调整指令（通常是旁路电容器组）的设备。1.3.54持续旁路电流保护sustainedby-passcurrentprotection监测长期流过过电压保护器的电流和使旁路设备闭合的设备。1.3.55持续过电压保护sustainedoverloadprotection监测电容器电EE超出额定值但低于过电压保护动作水平电压并发出擎报信号或调整动作指令的设备。1.3.56暂时过电压temporaryovervoltage高于串联电容器连续额定电压的暂态＿〔频电压。1.3.57热比例单元（可变电阻器的）thermalsection(ofavaristor)装在与实际可变电阻器的热传导能力一致的适当容器中的比例单元。1.3.58热崩溃（可变电阻器的）thermalrunaway(ofavaristor)当pr变电阻器通电后，由于温度的增加使可变电阻器元件的持续工频损耗逐步增加，在可变电阻器元件的工频损耗产生的热量超过可变电阻器容器的冷却能力时，将引起可变电阻器元件温度进一步升高而最终导致可变电阻器损坏。这种情况叫热崩溃。1.3.59热稳定（可变电阻器的）thermalstability(ofavaristor)由于放电能量、暂时过电压或放电能量并有暂时过电压而使可变电阻器元件温度升高以后，在规定环境温度及连续运行电压下，可变电阻器通电，其温度随时间逐步降低的情况叫热稳定。它与“热崩溃”是相反的。1．3.60触发回路triggercircuit在规定的电压或外部指令下触发主间隙击穿的设备。1.3.61可变电阻器varistor当不必区分可变电阻器元件、可变电阻器单元或可变电阻器组时使用的术语。1.3.62可变电阻器元件varistorelement免费标准下载网(www.freebz.net)无需注册,即可下载 免费标准下载网(www.freebz.net)GB/T6115.2-2002/IEC60143-2:1994具有金属平行端面的密集陶瓷园柱体，它是用于构成较大可变电阻器组件的最小有效部件。1.3.63可变电阻器柱一‘varistorcolumn由n片可变电阻器元件串联组成的柱。1.3.64可变电阻器单元varistorunit是可变电阻器元件的组装体，它由装于密闭容器中的一个或几个可变电阻器柱组成的。1.3.65可变电阻器组varistorgroup由多个可变电阻器单元并联、串联或串并联仔细匹配构成的限制串联电容器过电压设备的单相组。2质，要求及试验2.1过电压保护器a）用途过电压保护器是一种当电力系统故障或非正常电网运行情况使加在串联电容器上瞬变电压超过其允许值时，能将其限制到允许值的快速反应装置。b）类别四种常用的方法如下：—单保护火花间隙；—由两个不同定值的单保护火花间隙组成的双间隙系统；—非线性电阻器；一一带有旁路间隙的非线性电阻器。见图2。－一州卜一州卜一一．一」卜一／／尸～单间隙非线性电阻器口可双间晾带有旁路till晾的非线性电阻器图2过电压保护器的类型标准分享网www.bzfxw.com免费下载免费标准下载网(www.freebz.net)无需注册,即可下载 免费标准下载网(www.freebz.net)GB/T6115.2-2002/IEC60143-2：19942.1.1保护火花间隙2.1.1.1用途保护火花间隙的主要用途是用作电容器的过电压保护（K型,I-型）。在某些用途中，火花间隙用作电容器的后备保护（K型）或非线性电阻器的保护（M型）。参见GB/T6115.1-1998的7.6.2.2.1.1.2类别保护火花间隙按工作原理可分为：—K型—持续电弧火花间隙—1，型—重复电弧火花间隙按照触发原理，即激发主间隙放电的方式，可以分为以下两种原理：—自触发；—强制触发。详细情况见GB/T6115.1--1998的7.6.202.1．1．3试验实际上，某些试验可以分别在主间隙和触发回路进行，但型式试验需做整个间隙组件的试验。该试验将证明整组间隙（包括主间隙和触发间隙）动作的正确性。2.1.1.3.1主间隙2.1.1.3.1.1型式试验故障电流试验应考虑以下因素：—试验仅做一次；—试验电流的幅值应与通过保护间隙的最大工频故障电流（有效值）相一致；—试验电流的持续时间应与流过串联电容器组处间隙的故障电流的持续时间一致。并应考虑故障情况和后备线路断路器最长的切除故障时间（典型的故障状况见第三章导则）；—试验验收标准：间隙不发生过度的烧蚀，间隙的击穿电压不出现明显变化。放电电流试验应考虑以下因素：—试验电流的幅值应是间隙最大整定电压时的高频放电电流和工频故障电流瞬时值的代数和；－—试验电流频率应与实际串联电容器组的放电电流频率相一致。也可以使用短路发电机产生的50Hz或60Hz半波电流，此时，试验电流幅值应减少1000。这是考虑到这种试验比实际放电频率的放电试验更严格；－—放电电流试验一般应重复10次。但是，如果预期运行中电容器受到频繁放电，在用户和制造厂一致同意后，试验放电次数可以增加到20次（见(;B/T6115.1-1998的2.13的注2);－一一试验验收标准：应没有出现机械损坏，间隙无过度损伤．间隙击穿电压无明显变化。恢复电压试验应考虑以下因素：－－一间隙应能承受与外部线路故障、内部线路故障或内、外线路故障相应的一定幅值和持续时间的工频故障电流。应在规定时间间隔记录间隙耐受电压随时间变化的曲线。－一试验应证明考虑触发回路在内的间隙有足够的耐受恢复电压能力以便在线路成功地自动重合以后电容器能再次投人。自灭弧间隙的自熄弧能力间隙应能使电容器在150％额定电流下四个周波内再投人。2.1.1.3.1.2出厂试验—尺寸检查；免费标准下载网(www.freebz.net)无需注册,即可下载 免费标准下载网(www.freebz.net)GB/T6115.2-2002/IEC60143-2：1994一对火花间隙的组件，如电极、瓷套、均压部件、套管和支持绝缘子按相应国家标准进行出厂试验和检查。2.1.1.3.2触发回路2.1.1.3.2.1自触发回路型式试验型式试验前应已做完出厂试验。，行穿试验试验应证明击穿出现在规定的偏差范围内。环境试验试验应证明在规定的环境条件如温度、气压等（见（;B/T16927.1)情况下间隙在偏差范围内正确工作。2.1.1.3.2.2自触发回路出厂试验一可以用＿L频击穿电压试验或工频参考电压试验；一测壁均压电流或泄漏电流（如可能）；－一检查内部电晕（如可能）：一间隙充气和泄漏试验。2.1.1.3.2.3强制触发回路型式试验见2.1．1.3.3a2.1.1.3.2.4强制触发回路出厂试验一一可以用L频击穿电压试验或＿L频参考电压试验；一一测ILtft均压电流或泄漏电流（如of能）；一测量内部电晕（如可能）；－－—充气和泄漏试验。2.1.1.3.3间隙整体试验（型式试验）本试验应证明包括主问隙和触发间隙的间隙整体的动作正确性。试验回路应包括完整的间隙，如果可能应包括可变电阳器和电容器．以便山，．f变电阻器产生典型的电压波形。应记录示波图形。2.1.2非线性电阻器（可变电阻器）2.1.2.1用途非线性电阻器的主要用途是作为电容器的过电压保护器(M型）。见GB/T6115.1-1998的7.6.202.1.2.2类别按工作原理，可变电阻器可以分为：－—无旁路间隙的可变电阻器：一一带旁路间隙的可变电阻器。两种类型的可变电阻器的试验是相同的。2.1．2.3试验2.1.2.3.1型式试验2.1.2.3.1.1试样除非另外说明，全部m式试验应山新的可变电阻器元件组成的三个比例单元上进行，而这些儿件不进行除了评价日的的任何预试用以确定出现在试品！的电压、电流和能最作用的比例系数将在第3讨论。2.1.2.3.1.2残压试验残压型式试验的目的是为了确定出厂试验检验电压水平用的给定冲击电流下残压之间的比例系数。见第三章。标准分享网www.bzfxw.com免费下载免费标准下载网(www.freebz.net)无需注册,即可下载 免费标准下载网(www.freebz.net)GB/T6115.2-2002/IEC60143-2：19942.1.2.3.1.2.1工频残压试验工频残压试验应在不低于3kV参考电压的比例单元仁进行该比例单元由单个可变电阻器柱组成。可变电阻器元件不可以用任何方式封装，应置于敞开的环境温度（23士5)亡的空气中。工频电压应加于比例单元。为了避免在大电流下试品损坏，施加电压半个周波或几个周波。通过改变电压幅值，比例单元的残压应在0.5倍、1.0倍和1.5倍整只可变电阻器的最大预期电流除以电流比例系数n。后的电流下检验。注：由于控制电流幅值可能是困难的．实际上预期最大电流时的残压可由残压和电流的关系曲线确定。可变电阻器组的残压按2.1.2.3.1.2具有最高残压的比例单元来确定。2.1.2.3.1.2.2操作冲击残压试验本试验应在参考电压不低于3kV的比例单元上进行。比例单元应为由可变电阻器元件组成的单个可变电阻器柱，它不必以任何方式封装，应置于环境温度为（2315)0C的敞开空气中。比例单元被施加电压波前时间为1ms士10％的电压和电流脉冲。波尾时间不是严格的，可以是任何位。选择电流幅值约为。.5倍、1.0倍和1.5倍可变电阻器组最大预期电流除以电流比例系数n,.整只可变电阻器的残压按照2.1.2.3.1.2具有最高残压的比例单元确定。2.1.2.3.1.3加速老化试验加速老化试验应在新的电阻器试样及其周围介质温度为（115士3)℃进行1000h。在1000h内，对试品施加可变电阻器c0v相应的试验电压值。试验1h到2h之间的功耗（初始值）应与试验1000h以后的功耗相比较。如果1oooh以后的功耗小于或等于初始值．则不必进行修正且全部型式试验在新的可变电阻器元件上进行。如果功率增加，应按1000h以后的功耗和初始功耗值之间的比率来确定功耗比。通过在环温下对三个试验的测量来确定在全部型式试验中使用的CC)V的修正。增加Cov初始时的试验电压值直到获得上述的功耗比。用这种方法确定的电压值作为新的热稳定试验的C()V电压值（见第三章）。2.1.2.3.1.4重复能f耐受试验本试验的目的是为一J,检验可变电阻器能够耐受设计的电流和能量，其特性可能的变化保持在偏差范围内。本试验应在参考电压不低于3kV的比例单元卜进行。比例单元应为由可变电阻器元件组成的单个可变电阻器柱，它不必以任何方式封装，应置于环境温度为（23士5）C的敞开空气中。工频电压应施加于比例单元．使得输人能量等于考虑了能量比例系数nw以后的最大规定可变电阻器能量。施加电压持续时间是应不长于产生可变电阻器组最大能量的最短操作时间。试验应重复20次，试验操作问隔足以使比例单元冷却到环境温度。重复能量耐受试验以前应作如下测量：一测量参考电压；一电流幅值500A和波形81/20Its的残压测量这些测量应在试验后重复进行，测量结果表明不出现明显变化。参考电压降低应不超过500和残压变化不应超过5％。注I：残压检验对应50。八和8"20fss的冲击电流而不是_L频电压。这是基于实际卜难于在工频电压试验中重复产生相同的电流和获得检验任何变化的高精度注2：在某些使用中．确定的可变电阻器的能量情况可能只有工频电压的半个周波或几个周波。此时．工频电源可能替换成产生通过试样的电流为近于方波冲击电流的分布常数冲击发生器。如果方波电流的时间不长于流过可变电阻器工频电流的时间且吸取能量相等时，试验是等价的。2.1.2.3.1.5能f耐受和工频电压稳定性试验本试验的目的是为了检验可变电阻器能够耐受规定的最大能量及随后可能的暂态过电压序列，以免费标准下载网(www.freebz.net)无需注册,即可下载 免费标准下载网(www.freebz.net)GB/T6115.2-2002/IEC60143-2:1994及表明此后施加持续运行电压和最高环境温度下的热稳定性。本试验应在参考电压不低于3kV的比例单元上进行。比例单元由其代表的真实可变电阻器组热模型方式封装的可变电阻器元件组成。如果可变电阻器组包含多个可变电阻器元件组成的若于并联可变电阻器柱的单元，则按比例分配的比例单元应有相同数量的并联可变电阻器柱。此外，如果在2.1.2.3.1.4试验中任何一个试样的参考电压已降低，则本试验中应使用相同的可变电阻器元件。否则应选用新的可变电阻器元件。试验以前应进行以下测量：钡」量参考电压；－一一在电流幅值500A和波形8/20lvs下测量残压。在试验后应重复这些测量，并应表明不出现明显变化。参考电压降低不超过5％和残压变化不应超过5000能量耐受和工频电压稳定性试验开始时在炉中将试验比例单兀预热到（60f3>0C.在试验比例单元从热源中移出后的5min内，应将吸收能量等于考虑了能量比例系数nw以后的可变电阻器最大规定能量的工频电压施加于比例单元。施加电压持续时间不长于产生最大可变电阻器组能量的最短操作时问。尽量在能量注入以后的5s内，将等于考虑了电压比例系数nv以后的可变电阻器组持续运行电压施加于其上且保持30ruin,应表明在：30min内热稳定，即应该测量泄漏电流的有功分量和（或）可变电阻器元件的温度和（或）功耗，并表明它们稳定降低。如果规定了吸收能量以后可变电阻器组的暂态过电汪序列，则应对试验比例单元施加考虑了电压比例系数以后的相同的或等效的暂态过电压序列。如果暂态过电压很高，这期间温度可能升高。此外，当电压减少到持续运行电压或能维持数小时的电压值，热稳定应得到以证明。如在一次故障序列以后，电容器电压能超过持续运行电压35％达30min,接着在一个附加的24h内过负荷17％。那么可变电阻器在最大能量和35％过负荷30min以后是热稳定的。即当施加24h过负荷电压时，可变电阻器应能冷却下来。注1：如果求与2.1.2.3.1.4中注2讨论的相同时，给出注人能债的1频电压叮以林换为分布常数冲击发牛器。注2：如果需要，应按2.1.2.3.1.3加速老化步骤的结果施加持续运行电压。2.1.2.3.1.6热比例单元的验证为了证明比例单元是一个真实的可变电阻器组的热模型，应将比例单元的冷却曲线与可变电阻器中最高的单元的冷却曲线从大约150"C到环境温度的范围内相比较。比例单元和可变电阻器单元的发热应用工频电压产生。＿且两者加热的时间应大致相同。冷却曲线应由中间的值来确定或通过检查单个可变电阻器元件的温度来确定。如果选择一个可变电阻器兀件的温度，则应选位于离顶端1/2到1/3-单兀高度距离之间的一个元件最后，为r证明等价性，试验比例单元冷却期问的所有瞬问的温度应高于或等于可变电阻器单元的温度。2.1.2.3.1.7压力释放试验IEC60099-1:2000中规定了对阀式避雷器有效的压力释放试验步骤。这些试验的目的是为表明避雷器的内部}.Q路不会引起瓷套爆炸成碎片，这些碎片可能引起对周围设备或人员的意外伤害。必须注意压力释放试验也包含具有保护水平电压的电容器组的放电。当无替代步骤时，应按国家标准进行大电流和小电流两种压力释放试验。对于仅仅绝缘子高度彼此不同的同V号可变电阻器单元，最高单元的成功试验对所有较短的单元也有效。标准分享网www.bzfxw.com免费下载免费标准下载网(www.freebz.net)无需注册,即可下载 免费标准下载网(www.freebz.net)GB/T6115.2-2002/IEC60143-2：19942.1.2.3.1.8加速老化试验这是一种从制造的每一窑可变电阻器元件中随机个别抽样进行的样品试验。样品应在120"C高温下施加交流电压几个星期。样品的数量应由用户和制造厂协商。施加的电压至少应等于105倍可变电阻器元件的连续运行电压。在试验期结束时可变电阻器元件的功耗不允许超过规定值。该试验提供一种长期稳定性的表征和对一可变电阻器将在其寿命期内提供满意的性能的信任。2.1.2.3.2出厂试验出厂试验没有详细叙述，因为许多不同的试验方法能获得相同的能量和保护水平特性。在此给出一种推荐的试验步骤。2.1.2.3.2.1能量耐受试验全部可变电阻器元件应进行能量耐受试验。这包括重复带有冷却时间间隔的能量注人序列试验。每一次试验序列应揭示注人可变电阻器元件的能量大于或等于额定短时能量。2.1.2.3.2.2残压试验为了获得一个给定的保护水平，应在全部单个可变电阻器兀件上或完整装配的可变电阻器单元上进行残压试验。最好应用电流幅值为一考虑了电流比例系数以后的最大预期故障电流幅值同数量级的电流进行试验。波形可以有从，，5到ms的任何波前时间。实际电流波形和幅值下可变电阻器组的保护水平由型式试验以及出厂试验电流下的残压和比例单元型式试验同样电流波形时的残压之比来确定的。2.1.2.3.2.3泄漏试验装配在密闭容器中的完整单元应进行密封试漏。2.1.2.3.2.4参考电压试验应在每一个可变电阻器单元土测量参考电压。测量值应在制造厂规定的范围内。2.1.2.3.2.5泄漏电流试验使用的工频电压应等于每一个可变电阻器单元的持续运行电压而检测的电流应在保证值以内（在该电压水平，泄漏电流几乎是纯容性的）。2.1.2.3.2.6局部放电试验所有装配好的可变电阻器单元应通过灵敏的方法表明无内部局部放电。该试验应使用至少等于1.05倍可变电阻器单元的连续运行电压的工频电压进行。2.1.2.3.2.7电流分布试验在一个整只的可变电阻器内元件的并联柱之间电流分布的最大可接受的偏差应由制造厂规定。而且，制造厂需提出出f一试验步骤，以表明电流分布将在给定的偏差之内。2.2旁路断路器2.2.1用途旁路断路器的用途是为了有意旁路和投人串联电容器。电容器的投人是通过旁路断路器的分闸来完成的。它也可以用于故障和扰动情况下自动旁路当电容器被旁路时应考虑高频涌流。在某此情况下旁路断路与保护火花间隙串联和仅用于电容器的投人（带有双间隙的K型）。见GB/T6115.l----1998的？．6.2。2.2.2类别旁路断路器可以按不同的方式分类。1）按工作原理分：少油式、SF。式、压缩气体或真空式等；b）按操动机构分：弹簧操动、液压、气体、电磁操动等。重要的是遵守断口元件额定参数应按其将要操作的实际电容器段来标定，而对地绝缘应与电力系统的绝缘相一致。操作顺序应交换，例如（（））一C一0一C或（0）一C一（）一C--()-Ca推荐断路器装有双合闸线圈。免费标准下载网(www.freebz.net)无需注册,即可下载 免费标准下载网(www.freebz.net)GB/T6115.2-2002/IEC60143-2:1994旁路断路器不应开断短路电流，但应考虑重击穿的危险（见GB/T6115.1---1998的7.6.4)02.2.3试验应进行如下试验，并应与IEC62271-100(2001）和GB/T11022--1999相符合。2.2.3.1型式试验绝缘试验使用GB/T11022---1999的6.2时遵守以下改变：表9、表10和表11指出的试验条件是按不同断口元件两端的额定电压和断口元件对地额定电压进行调整。无线电干扰电压（r,i,v)试验无线电干扰电压试验应按制造厂和用户协同意见进行。GB/T11022-1999的6.3可用于以下情况：一试验可以在旁路断路器的一个极的合闸或分闸两种位置进行；一一应用的电压是按不同的断口元件两端和断日元件对地的额定电压进行调整。温升试验用（;B/T11022一1999的6.5。主回路电阻测量用（*B/T11022一1999的6.4.短时耐受电流和峰值耐受电流试验用GB/T】1022-1999的6.6机械和环境试验IEC62271-100:2001的6.101可用于以下情况：操作顺序将作改变（由C变0或由0变C)：见IEC62271-100:2001的表8,6.101.3.3和6.101.3.4。容性电流操作试验IEC62271-100:2001的6.111可用于以下情况：—线路充电和电缆充电试验与旁路断路器无关；一像操作电容器组试验那样，在试验方式2和4中的全部试验应是合一份试验〔见IEC62271-100:2001的6.111.9.11。在试验方式4中，试验电流的幅值和频率两者应超过串联电容器级被旁路组的实际放电电流的幅值和频率。而分闸电流应与级的实际再投人电流相一致。2.2.3.2出厂试验主回路工频耐受电压试验使用GB/T11022---1999的7.1时遵守以下改变：IEC62271-100:2001表1至3中给出的试验电压按不同的断口单元两端额定电压和断口元件对地的额定电压进行调整。控制和辅助回路耐压试验用〔rB/T11022-1999的7.20主回路电阻测量用GB/T11022--1999的7.3机械操作试验使用IEC62271-100:2001的7.101时遵守下述改变：在项c）中，将“分”改为“合”，将“合”改为“分”。设计和外观检验用IEC62271-100:2001的7.50标准分享网www.bzfxw.com免费下载免费标准下载网(www.freebz.net)无需注册,即可下载 免费标准下载网(www.freebz.net)GB/T6115.2-2002/IEC60143-2：19942.3隔离开关2.3.1用途2.3.1.1旁路隔离开关旁路隔离开关的用途是有意旁路串联电容器组，该串联电容器组总是已经被旁路断路器预先旁路。2.3.1.2串联隔离开关串联隔离开关的用途是有意使串联电容器组与线路相隔离。旁路隔离开关和串联隔离开关两者能使串联电容器组与线路隔离而无需中断线路运行，例如维护。见GB/T6115.1一1998的7.6.402.3.2类别以不同方式隔离开关可分为：a)按其操动原理：中间断口、双断日、伸缩式、半伸缩式等。b)按操动机构：马达驱动、气动、液压等。2.3.3试验与GB1985一1989和GB/T11022--1999相一致，推荐下列试验。2.3.3.1型式试验绝缘试验用GB/T11022--1999的6.2.无线电干扰电压（r,i,v)试验无线电干扰电压试验应按制造厂与用户协商一致意见进行。可用GB11022-1999的6.3.温升试验用GB/T11022一1999的6.5.主回路电阻的测量用GB/T11022一1999的6.40短时耐受电流和峰值耐受电流试验用GB/T11022----1999的6.6,操作和机械寿命试验用GB1985一1989的6.9.严重覆冰条件下的操作本试验可以仅在用户有特殊要求时进行，可用GB1985--1989的6.15.在温度限值时操作用（}B1985一1989的6.16a2.3.3.2出厂试验主回路工频耐受电压干试验可用GB/T1"1022一1999的7.1和(1131985-1989的7.2a控制和辅助回路耐压试验用GB/T11022一1999的7.2.主回路电阻测量用GB/T11022一1999的7.3机械操作试验用GB1985---1989的7.502.4限流阻尼设备2.4.1用途阻尼设备的用途是为了限制由保护火花间隙动作或旁路断路器合闸引起的放电电流的幅值和频免费标准下载网(www.freebz.net)无需注册,即可下载 免费标准下载网(www.freebz.net)GB/T6115.2-2002/IEC60143-2：1994率，以及提供对电容器放电振荡的足够阻尼。2.4.2类别阻尼设备由相并联的阻尼电抗器和阻尼电阻器组成。阻尼电阻器可以永久接入回路或仅在旁路设备动作时接入回路。在有些应用中，不使用阻尼电阻器。见第3章。阻尼回路可以置于电容器组的旁路支路中或电容器支路中。2.4.3试验有些试验应分别在电抗器和电阻器上进行。此外，也推荐总的阻尼回路的试验。2.4.3.1限流阻尼电抗器2.4.3.1.1型式试验故障电流试验考虑以下因素：一试验只应作一次；－一一试验电流幅值应与最大旁路T频故障电流（有效值）相一致（目前的及将来故障电流）。故障电流应包括峰值不对称电流；－一一试验电流的持续时间应与流过串联电容器组处故障电流的持续时间相一致。并应考虑故障情况和后备旁路断路器最大清除故障时间（第3Irr中给出典型情况）；一一试验验收标准：不应有任何明显的过热，应没有机械或电的损坏。放电试验应考虑以下因素：一一试验电流幅值应作计算。它是在最大间隙定值时放电电流高频分量和工频故障电流分量瞬时值的代数和；－—试验电流频率应与实际串联电容器组放电电流频率相一致。此外，也可以使用短路发电机产生的50Hz或60Hz半波电流，但其幅值应减少10000因为考虑到此试验比实际放电频率下的放电试验更严格。一一放电试验通常进行10次。此外，如果预期使用的电容器受到频繁放电，经供需双方同意，放电次数可以增加到20次。见GB/T6115.1一1998的2.13中注2;一试验验收标准：不应有明显过热，应没有机械或电的损坏。温升试验在温升试验期间，如果有阻尼电阻器且置于电抗器内部，则阻尼电阻器也应装在其安装的位置。测量温升应用温度传感器和测量电阻两种方法。2.4.3.1.2出厂试验电抗测量电抗应在额定频率下进行测量。可以用601-lz代替50H：测量（反之亦然）。电阻测量应测量直流电阻和50Hz或60H：交流电阻。损耗测L由于空心电抗器的损耗很低，所以不能精确测量。损耗可以用交流电阻和额定电流计算（见第3章）。冲击电压试验推荐冲击电压试验作为出厂试验，将重复进行三次选择冲击试验电压值应考虑保护电压水平（见（"H/T6115.1一1998的7.7.1)0由于阻尼电抗的电抗值低，所以冲击波形可能比1.2/50pts短且波形可能畸变，这应可以接受。2.4.3.2限流阻尼电阻器标准分享网www.bzfxw.com免费下载免费标准下载网(www.freebz.net)无需注册,即可下载 免费标准下载网(www.freebz.net)GB/T6115.2-2002/IEC60143-2：19942.4.3.2.1型式试验电阻器应进行试验，以验证耐受能量、耐受高频电流和耐受一〔频故障电流是符合规范的。实际上，试验可以在阻尼电阻器的小模型＿L进行。模型电阻器的一设计应与实际电阻器的设计相同。能量吸取能力试验能量吸取能力应用电容器组通过电阻器放电的方法进行试验。试验应重复10次，能量数值应同制造厂与用户之间协商一致（见第兰章）应考虑电容器组将来增容高频电流耐受试验（放电试验）注人电阻器电流是来自充电电容器组的适当的幅值和频率的电流。工频故障电流耐受试验注人电阻器的工频电流具有适当的幅值和持续时间。本试验应证明电阻器能耐受电容器组高频放电电流（如果可能）之后的工频电流。包封附件的冲击电压试验电阻器包封附件可以施加冲击电压试验选择冲击电压值应考虑保护电压水平，见GB/T6115.1一1998中7.7.1。阻尼电阻器的火花间隙的灭弧在某些情况下，有一个专门的火花间隙与阻尼电阳．器相串联，仅在放电情况下使电阻器接人回路。应通过试验证明火花间隙的灭弧和切断电流的能力「2.4.3.2.2出厂试验电阻测量应在交流放电频率下测量交流电阻值和测量t"1_流电阻值。如果直流电阻与实际的交流电阻之比值已由高从下放电r}*式试验得知，则低f-t下测量E}-流电阻是足够了。泄漏试验如果可用于实际电阻器设I，时。击穿电压试验如果有辅助火花间隙，则应做击穿电压试验。2.4.3.3限流阻尼回路（型式试验）总的阻尼回路的限流作用可以用低压放电试验或通过部件的测量和计算来证明。此外，推荐用低压放电试验来验证总的阻尼回路的限流和阻尼作用，若制造厂和用户同意，这也可以作为一个投运前的现场试验来做。2.5放电电抗器2.5.1用途如果有放电电抗器。它被固定跨接于电容器段的两端。放电电抗器的用途是为了在没有合上旁路断路器情况下在故障线路重合的间隔时间内放完串联电容器储存的直流电荷。在典型的线路重合隔离时间内，串联电容器的放电应从保护水平100％降至1000,对于用火花间隙保护的串联电容器，可能需要放电电抗器。2.5.2类别放电电抗器通常设计成带有铁心的油浸绝缘的电抗器，在串联电容器正常运行条件下其不应饱和。当受到直流电旅时，铁心饱和，电容器快速放电。用户有要求时，制造厂应提供励磁特性报告。这些可以通过测量或计算确定。2.5.3试验应与“B/`I"10229相一致进行以下试验。2.5.3.1型式试验免费标准下载网(www.freebz.net)无需注册,即可下载 免费标准下载网(www.freebz.net)GB/T6115.2-2002/IEC60143-2：19942.5.3.1.1总的放电时间和放电时间常数测且试验的目的是为了证实从电容器电压的100％降至10％的总的放电时间（100％相应于保护水平）是在规定值之内。作为一种指导，总的放电时间通常规定小于线路断路器自动重合的间隔时间，即400ms到800ms.试验应优先采用对电容器充直流电压然后通过放电电抗器放电的方法进行。电容器段的充电电压应与保护水平相一致。2.5.3.1.2放电电流试验试验目的是为了验证电抗器在电气上和机械上能耐受电容器放电时的动态电流。试验应使电容器充以直流电压，然后经放电电抗器放电的方法进行。当电容器至少应充电至保护水平时放电电流幅值应是装置实际放电电流的110％。试验应重复10次。电抗器的线圈和端子应不出现损坏。2.5.3.1.3能f耗散能力试验试验的目的是为了证明电抗器能吸收规定的电容器连续放电的能量。应规定每次放电的能量和电容器连续放电的次数‘在导则中，可见进一步的阐述。试验应使电容器充以直流电压，然后电容器经放电电抗器放电的方法进行。每一次放电将具有一个能量，它是规定次数的电容器连续放电能量的总和。试验应重复5次，试验之间的冷却时间与实际运行情况相一致。放电电抗器不应出现过高的温升或损坏。2.5.3.2出厂试验应进行以下出厂试验（见(;B,/T10229)一－一次绕组电抗测量；－一次绕组电阻测量；一一电压比值差测量（如果使用）：－一极性试验，确定端子（如果使用）；一在提高频率下，绕组耐压试验；—端子对壳的绝缘试验；一二次绕组的绝缘试验（如果使用）；－一局部放电测量(GB1207).2.6电压互感器2.6.1用途串联电容器组中的电压互感器可以有不同的用途：一一对于接到低压系统的串联电容器，电磁式电压互感器可以用来测量电容器段的（两高仄端子间）电压或相对地（一个高压端子和一个低压端子或接地端子间）的电压。电磁式电压互感器也可用作放电设备。对照2.5,一对于接到高压系统的串联电容器，电容式电压互感器（CVTs）可以用来测量相对地电压。CVTs也可对装在平台上保护和控制设备提供辅助供电电源（倒置式CVT)。见第3章。2.6.2类别按照电压互感器安装位置可以分为：一安装于地面的电压互感器，绝缘水平应与系统电压对应的绝缘水平相一致；－－一安装于电位平台仁的电压互感器，绝缘水平应按GB/T6115.1-1998的第3章规定。2.6.3试验电磁式电压互感器的型式及出厂试验应按GB1207进行。CVT的型式及出厂试验应按GB/T4703进行。标准分享网www.bzfxw.com免费下载免费标准下载网(www.freebz.net)无需注册,即可下载 免费标准下载网(www.freebz.net)GB/"I"6115.2-2002/IEC60143-2：19942.7电流互感器2.7.1用途电流互感器的主要用途是提供不同类型的继电保护：一一电容器组不平衡；—旁路间隙击穿；一一电容器组过负荷．再投人控制；－一次谐波电流（如果有）；－一平台故障；一一非线性电阻器的监视。电流互感器也可以用以对装于平台的保护和控制设备提供辅助供电电源。2.7.2类别按电流互感器安装处的电位可以分为：装于地电位的电流互感器。绝缘水平应与电力系统电压对应的绝缘水平相一致。－一装于平台电位的电流互感器绝缘水平应符合Gf3I/T611,.1--1998的第3章的规定。2.7.3试验应按照GB1208进行电流互感器的型式试验及出厂试验。2.8信号柱2.8．1用途信号传输系统的用途是为了从平台往下到控制建筑物内的控制屏提供信息、指令或信息和指令。指令也通过信号传输系统从控制屏向上送至平台（例如强制触发指令）。信号传输系统由三个主要部件组成：平台电子器件、光纤信号柱和地面上的光缆。平台电子器件在2.9中讨论。地面或平台上（如果用）光缆可能是用于通讯系统的标准型光缆。见（B;;丁7424.！和IEC60794-2。本部分涉及光纤信号柱。2.8.2类别有两种主要类型信号柱：油浸式信号柱和复合型信号柱。使用中以后一种设计为主。2.8.3试验2.8.3.1型式试验a)雷电冲击耐受电压试验；b)操作冲击耐受电压试验，干试；c）操作冲击耐受电压试验，湿试；(I)工频耐受电庄试验，干试：e）无线电千扰电压试验(RIV);f)衰耗测量；9）温度试验注：对平台上的信号柱不用操作冲击耐受电压试验。2.8.3.2出厂试验在装配好的信号柱上测量光衰耗。2.9继电保护、控制设备和平台对地通信设备2.9.1用途继电保护设备的用途是为一r监控串联电容器装置的全部功能和对信号从平台传输至地面的自动监控，以及对类似电容器组电容不平衡、间隙持续燃弧、对平台闪络等故障情况提供保护。保护一般是用闭合旁路断路器、触发火花间隙或两者并用使串联电容器被旁路。控制设备的用途是为串联电容器装置提供控制功能，如投人和旁路。免费标准下载网(www.freebz.net)无需注册,即可下载 免费标准下载网(www.freebz.net)GB/T6115.2-2002/IEC60143-2：1994平台对地通信设备的用途是为了提供装于平台设备和装于地面设备之间的通信联系。实现通信联系可以用机械的、气体的、磁的或光信号传输。目前，使用中以用光纤的光信号传输为主要方法。2.9.2类别对于常规的火花间隙系统和可变电阻器系统应包含下列保护。见GB/T6115.1-1998中附录B和图B3,a)基本保护－—电容器组不平衡保护；—旁路间隙保护；一一对平台闪络保护；—旁路断路器故障；一一线路电流监测（选用）。b）附加保护如有规定，可提供下列保护：一一电容器过负荷保护；—次谐波保护。如果使用可变电阻器，需要以下辅助保护：－一一可变电阻器过负荷保护（电流、能量和温度）；－—可变电阻器故障保护。如果使用强制触发间隙，应监测间隙的触发系统。不同保护的用途是：电容器组不平衡保护保护应有一个可调的延迟时间。对于电容不平衡在完好电容器单元上过电压大于10%（举例）时保护应动作。在相应5％过电压（举例）定值应提供警报水平。不平衡保护可以补充一个高定值的后备保护，它只测量不平衡电流和给出最短可能动作时间，以及有一个相应于完好电容器在100％负荷电流时两端过电压20（举例）的定值。不平衡保护应永久旁路电容器组和闭锁再投人。注：不平衡主要是引起故障电容器同一并联组中电容器单元的过负荷。对平台闪络保护（平台保护）每一个平台应对平台与装于平台上的设备之间闪络提供快速永久旁路电容器的电流型保护。电容器过负荷保护（如果有）假如有长期过电压情况出现，应通过合上旁路断路器来防止电容器单元受长期过电压。保护一般有电压或电流反时限特性，与GB/"I"6115.1-1998规定的电容器过负荷能力相一致。线路电流监测其职能通常是对类似再投人控制等一些保护在小的线路电流下提供闭锁。旁路间隙保护在间隙导通的情况下，保护应导致电容器段立即被旁路，然后当间隙（间隙系统）已恢复电压耐受或可变电阻器（可变电阻器系统）己恢复热能力时电容器段再投人，在连续间隙电弧的情况下则水久旁路。次谐波保护（如果有）保护能在如3％到20肠的电容器额定电流5H：到25H：的频率范围内工作。保护可以在旁路以后使电容器组延时再投人。仅只两相需提供这种保护。旁路断路器故障保护每一台旁路断路器应有防止断路器故障的保护。标准分享网www.bzfxw.com免费下载免费标准下载网(www.freebz.net)无需注册,即可下载 免费标准下载网(www.freebz.net)GB/T6115.2-2002八EC60143-2：1994每台旁路断路器应装有双重合闸线圈。假如旁路断路器未能合闸和故障仍然存在，给旁路隔离开关发送合闸指令或给线路断路器发送分闸指令。合闸指令也应给其他电容器段的旁路断路器。可变电阻器过负荷保护对于使用可变电阻器保护的串联电容器，需要可变电阻器过负荷保护。保护在过负荷情况下立即旁路可变电阻器。保护对可变电阻器电流、能量和温度应分别有单独的系统。一般用强制触发火花间隙的点火合＿L旁路断路器或两者同时使用实行旁路。串联电容器被自动再投人。可变电阻器故障保护保护应监测在线路无故障情况下流过可变电阻器非正常水平的电流。保护应使电容器级快速永久性旁路。2.9.3试验除非另有说明．应按GB/T2223.4,(;B/T14047和IEC6065-4-1,2,4推荐以下试验。2.9.3.1型式试验最少应进行下述试验。所列试验应用于装于平台的设备部分、平台对地的通信设备和装于地面的设备部分。a)功能试验；b)环境试验；C）绝缘试验：d)T扰试验；e）机械试验。2.9.3.2出厂试验最少应进行下述试验。所列试验应用于装于平台的设备部分、平台对地通信设备，和装于地面的设备部分。a)外观检验；b)功能试验；c）绝缘耐受试验；d)100h通电试验。注：一般规定对继电保护、控制设备和平台对地通信设备在现场的投产前试验。这些试验在电容器组投人高压电网以前进行。见第3章3导则3.1概述在此提供了包括串联电容器的应用和运行的一些原则的主要摘要。3.2串联电容器的规范数据用户应给制造厂提供以下数据：－一每相初始和最终容抗（n／相）；－一一每相初始和最终额定电流（A／相）；－－一最大紧急电流幅值（A）和时问（s,min,h).一摇摆电流（A,s);一一最高保护电压水平（kV峰值）；－－一最低保护电压水平（(kV峰值）；－－一一最大再投人电流(A);免费标准下载网(www.freebz.net)无需注册,即可下载 免费标准下载网(www.freebz.net)GB/T6115.2-2002/IEC60143-2:1994一当串联电容器被旁路时流过串联电容器的最大故障电流（(kA);注：该电流小于总的接地故障电流。—当使用间隙保护时，消除（外部）系统故障后串联电容器再投人的速度（ms);一线路长度(km);－－一线路参数（r/krri,x/km,b/krn)（正序和零序分量）；一一串联电容器的位置；注：最好有实际电力系统的单线图。－一线路继电保护的类型；－一一系统线电压的标称值和最高值（kV);一一电容器平台对地绝缘水平：雷电冲击耐受电压水平，操作冲击耐受电压水平，短时工频耐受电Tr;（分别为kV峰值,kV峰值,kV有效值）；－－一海拔（m);一最大风速（m/s);－一最大覆冰负载（N/m")s－一地震V-求；一环境温度范围（℃）；－一变电所提供适于地面使用的电压(V交流、V直流）；－－一最大允许故障电流的持续时间（ms);一清除故障以后，线路断路器重合的最小允许时问及重合闸允许次数（M"s);－—要求通向地面的控制和警告通道的数量及功能；－一如果需要，将要监测运行信一号的最少数量及功能。3.3保护火花间隙为了防止电容器单元过电压（常规串联电容器组）或防止金属氧化物可变电阻器过热（可变电阻器保护系统），在串联电容器组内使用火花间隙。使用中有两种主要类型的火花间隙：具有重复电弧的火花间隙(I一型）和具有连续电弧的火花问隙(K型）。火花间隙可以是自触发或强制触发。重复电弧火花间隙当具有重复电弧的火花间隙两端的电压达到其击穿定值时间隙击穿。电容器段通过火花间隙放电和放电电流由放电回路限制和阻尼。当线路电流过零时，火花间隙试图熄灭电弧。通过磁吹或气吹来实现。如果电流小到足以使间隙可以成功熄弧。如果不能，间隙将再次击穿。在成功再投人以前，可能出现多次连续击穿。电容器将受到重复放电作用。这种作用应在电容器单元及其熔丝的设计中加以考虑。阻尼电阻吸收能量的能力应仔细研究。在可变电阻器接线方式中．因为可变电阻器的过热要求旁路，所以不使用重复电弧火花间隙。只有在可变电阻器已有效冷却后或可变电阻器内部温差已经消失后，电容器组才能再投入。连续电弧火花间隙当连续电弧的火花间隙两端的电压达到间隙击穿电压的整定值时间隙击穿。电弧持续燃烧到旁路断路器合闸或线路断路器分断才熄灭。电容器段通过阻尼回路和间隙放电只一次或二次。所以电容器单元和阻尼回路受到的放电作用比具有重复电弧的间隙情况小得多。自触发火花间隙常规串联电容器用火花间隙是自触发3V火花问隙。间隙在其两端电压达到整定击穿电压时击穿。自触发火花间隙应有较小的击穿电压偏差，它在3%-6％的级别。强制触发火花间隙在可变电阻器接线方式中，火花间隙的自触发电压被调整到极限电压Um;,、以1i。在超过金属氧化标准分享网www.bzfxw.com免费下载免费标准下载网(www.freebz.net)无需注册,即可下载 免费标准下载网(www.freebz.net)GB/T6115.2-2002八EC60143-2：1994物可变电阻的热容量的情况下通过强制触发回路使火花间隙触发。3.4非线性电阻器（可变电阻器）3.4.1概述可变电阻器的用途是为了限制由线路过电流在电容器上产生的暂态过电压，线路过电流通常由电力系统故障引起，否则会引起非常高的电容器过电压。这种情况在过电流期间出现在每个半波，见图4。串联电容器上产生的最大电压与可变电阻器的非线性伏一安特性和过电流幅值有关。由于可变电阻器的电压随着电流的增加而增加；通常按照电力系统故障期间可变电阻器的最大预期电流来规定最大保护水平，见图3。可变电阻器的保护水平的选择应考虑非故障电流流过串联电容器时的电压，例如：电乐（以最小参考电压为基础的标么值，峰值）一i毛1篇----It)C200C+_______-___._-_---------_1___.---+.电、OC10000C/／／I,I。’5AC200C}l}x}AC1000-C},}`I奥弃3It?}.-ii电压10“to<100to-,10-,10010"to,1护10"10"电流（八）一1,二电限性分量左二容性分量图3具体的金属氧化物阀片的典型伏一安特性曲线（直径80mm，高20mm)—正常电流和额定电流；－一一紧急电流（幅值和时间）；—摇摆电流。可变电阻器在承受了额定短时注入能量以后应耐受这些电流产生的电压。应考虑最高环境温度。可变电阻器应按将要受到电网中规定的故障状况期间的最大能量来设计。将要设计可变电阻器所依据的故障状况通常规定表明故障的类型、故障时间和多次故障之间的问隔时间的一个故障方式周期。间隔时间的长短可能是可变电阻器设计的决定因素。一个故障方式周期的实例示于表I,表1可变电阻器吸收能盆设计标准的摘要（实例）匡少一一免费标准下载网(www.freebz.net)无需注册,即可下载 免费标准下载网(www.freebz.net)GB/T6115.2-2002/IEC60143-2：1994表1（续）巨燕二一一个规定的故障方式周期中进行保护串联电容器的可变电阻器的能量发展主要与下列因素有关：－一可变电阻器电流幅值；一一可变电阻器的伏一一安特性；—总的故障时间；—故障开始的瞬间。图4示出的波形中指明能量的发展过程。以及示出内部相对地故障的电流、电压和能量的波形。以降低可变电阻器的能量而降低其成本的常用原理是允许对于被补偿线路部分故障（内部故障）通过触发问隙使可变电阻器快速旁路。但是，可变电阻器应设计成耐受被补偿线路外部（外部故障）故障职能周期规定的能量而不快速旁路可变电阻器。见表1.为了确定可变电阻器的额定值和相应尺寸，通常需要以短路等值系统、输电线路参数（正序和零序）和可变电阻器特性为基础的电磁暂态计算。吸收能量应与故障类型、故障期间和重合闸情况最坏可能的组合相一致。例如两次单相对地故障或一次三相故障。要求的系统情况一一等值系统正序和零序阻抗；一一系统负荷潮流；一一主保护最长清除故障时间；一主保护清除故障以后的重合闸时间；－－一重合闸次数；－－一一后备保护总的最长消除故障时间；－—后备保护消除故障以后的重合闸时间。3.4.2可变电阻器伏一安特性曲线一种规定的金属氧化物阀片的典型伏一安特性曲线示于图30图3中表明串联电容器额定电任,可变电阻器的参考电压和保护水平。历来，非线性电阻的伏一安特性用一个公式来表示：I＝kU^其中k和a对于特定的材料是常数。如果对于通过金属氧化物阀片电流的电阻性分量情况使用该公式，则应强调单个幂不能表示完裕的特性曲线。使用的幂取决于传导区域，且可能在3到50之间变化。即使在规定的G域，统一的数据是不能用的，应使用实际的可变电阻器特性来确定这些常数。标准分享网www.bzfxw.com免费下载免费标准下载网(www.freebz.net)无需注册,即可下载 免费标准下载网(www.freebz.net)GB/T6115.2-2002/IEC60143-2：19944仁}.“今｝子升砂卉｝一八寿移介犯之二图4单相对地故障的电流、电压和能f波形图3.4.3在系统故障期间可变电阻器的电流和电压波形在图4中示出单相对地故障的电流、电压和能量波形图。3.4.4可变电阻器定义和型式试验方面的说明对第二章的可变电阻器的定义和型式试验给出下列重要的澄清和说明。免费标准下载网(www.freebz.net)无需注册,即可下载 免费标准下载网(www.freebz.net)CB/T6115.2-2002/IEC60143-2：19943.4.4.1最小参考电压方面说明（ITMRef)UM用于可变电阻器的标识。在全部装配好的可变电阻器单元的出厂试验中，应检验参考电压等于或大于〔j111It,"f．以保证不接受太高的功耗的可变电阻器单元。注1:UB,f/Rmttt，比值习惯上用来确定用作型式试验的比例单元的比例系数。口、，是比例单元的参考电压和〔j二f是整只可变电阻器的最小允许参考电压。注2：U二＊定义基于参考电流的选择．它意味着Ub1RP，将差不多与避雷器的工频参考电乐等同。然而这些定义不是直截了当的和要通过试验过程来定义。由于欲作为超高压系统串联电容器过电压保护的可变电阻器的额定电压可能与串联电容器的额定电压相混淆，所以，该术语在此已作了回避。3.4.4.2型式试验用试样的选择除非另有说明，全部型式试验应在新的可变电阻器元件组成的三个比例单元上进行，这些元件除评价目的的试验以外没有做过任何预先试验。用以确定将用作试样的相应作用的电压、电流和能量比例系数应按下述确定：1）电压比例系数，：、用于同样数量并联柱的整只可变电阻器试样中的可变电阻器元件的最小体积与用作试样的可变电阻器元件的体积之比称作nv.试样比例单元的参考电压URef应等于UMi,f/nv。在Ultef>UMlte1/nv情况下，对于一个有效试样，系数nv必须作相应减少。2）电流比例系数从整只可变电阻器柱中总的并联数和处于试验的并联柱数之比值定为n..,3）能量比例系数nwonw被定为nvX刀。＼（并联柱之间电流分布的最大允许偏差）。3.4.4.3残压型式试验的说明残压型式试验的目的是为了在出厂试验中检验电压水平而规定在给定冲击电流下残压之间的比值。为了控制残压进行的出厂试验过程应允许在整只可变电阻器、可变电阻器单元或单个可变电阻器元件上进行残压测量。在后两种情况下，在单元上（如果几个单元串联）或元件上测得残压应全部相加以构成整只可变电阻器的残压。在制造厂型式试验数据中应规定和公布用于出厂试验的冲击电流下的最大残压。然后试验比例单元在任何规定电流和波形下测得的残压乘以出厂试验电流下的最大残压与比例单元同样电流下的测得的残压的比例，以得到整只可变电阻器的最大残压。实例对于一个规定的可变电阻器，全部可变电阻器元件按500A和8/201a,冲击电流（波前时间8ps,半幅时间20川）分类。然后规定数量的可变电阻器元件串联叠在一起。兀件叠的数量与所要求获得组装成可变电阻器的并联柱的数量相同。单个可变电阻器元件的残压之和给出的任何个可变电阻器柱在出厂试验电流500A和8/20Fcs的最大残压被表示为确定值（IJM),为了给出残压UTM，残压试验选用的试验比例单元首次在同样500A,8/20ps电流下进行试验。然后，习惯用UM/U-、比值重新计算试验比例单元在规定电流波形下测的残压来代表整个金属氧化物可变电阻器的残压。3.4.4.4加速老化步骤方面的说明关于加速老化步骤，由于没有其他本质的差异，所以这些主要原理也能适用于串联电容器用可变电阻器。对于交流避雷器，由于对地杂散电容引起的避雷器沿纵向的电压分布作了考虑。这通过含有避雷器高度的公式计算。但是，大部分串联电容器用的可变电阻器是短的。而且大量的并联单元将保证电压线性分布。所以避雷器高度对金属氧化物可变电阻器的影响可以不予考虑。标准分享网www.bzfxw.com免费下载免费标准下载网(www.freebz.net)无需注册,即可下载 免费标准下载网(www.freebz.net)GB/T6115.2-2002/IEC60143-2：19943.4.4.5关于电流分布的说明为了满足高能量的要求，避雷器可能需使用可变电阻器元件的并联柱。在串联电容器保护中这种情况是常见的，装有多达400个并联柱的金属氧化物可变电阻器已经投运。最重要的是保证电流和能量分布良好，以避免不经济的设计。考虑到材料的极端非线性，即使并联柱之间残压的细小差异也将妨碍十分满意的电流分布。由于产品的偏差，在电流100A到1000A时每个可变电阻器元件的残压的最大变化约为5%。在等式I=kU0中非线性系数a等于30时，相应的电流比为1，40可变电阻器的通流能力通常意味着在此间隔内每个可变电阻器流过的确定电流，对于像避雷器必须考虑的雷电流那样更大的电流，非线性系数a较小，在10kA电流时a约为11。由于通常在此电流下测量残压，其变化比较小，约为1％到2%。这样即使没有采取特殊措施，电流分布也较好。当a等于11，放电电压相差2％时，得到的电流比是1：1.24.3.4.4.6备用可变电阻器单元从电流分布试验中将得出的另一个结论是：考虑到即使残压在正常测量偏差以内很小的改变，但由于极端的非线性可能影响并联柱之间的电流分配。所以推荐备用可变电阻器单元总是与其他单元一起安装和投运时一起通电。这将保证包括备用单元在内的所有可变电阻器单元均匀老化，以及将维持电流分布偏差。注意，每相会有其自身电方面的经历，所以不推荐不同相备用单元混用。每相应有其自己的备用单元。3.5旁路断路器旁路断路器通常安装于地面自身的支持构件上，每个断口单元与串联电容器和保护设备的每一相或级并联。旁路断路器正常应相间连锁，这样一相中的一级或几级的闭合将引起所有相的相应级的闭合。每一台断路器分闸操作将同样连锁。当系统情况为电容器额定过负荷0.5h紧急情况和当这些负荷可能引起断路器极两端暂态投人过电压等于保护水平时，旁路断路器将能分闸使电容器投人回路。断路器应是无重击穿的，以及应耐受电容器额定电压峰值下频繁放电和少量保护水平电压下放电的涌流。断路器应能在不低于按电容和阻尼设备确定的频率（例如500Hz-1500Hz）下完成这些方式。3.6隔离开关关于类似维护以后电容器投运过程串联隔离开关合闸，旁路隔离开关分闸，最后旁路断路器分闸。关于电容器停运过程，遵循相反的操作步骤。当旁路隔离开关在分闸时，电流必须转移到被旁路的电容器组（见图1)。与通常使用的隔离开关相反（即线路分闸意味着分断容性电流），在这种情况下需分断感性电流。旁路隔离开关应有足够的分断能力以完成大的线路负荷和可能有几级时的这种投人电容器。除正常功能以外，旁路隔离开关可以用作紧急合闸设备，作为旁路断路器的后备。由于隔离开关通常合闸缓慢这一事实，预期出现击穿和触头严重熔焊。专门选择的触头材料可以减少损坏。3.7限流阻尼设备通常用可能带有并联电阻的空心电抗器将涌流限制到带熔丝的电容器单元、旁路断路器和火花间隙的接受值。对于提及的设备，限流和阻尼之间会有差异。一般旁路断路器的峰值电流能力决定需要限流，而电流振荡的阻尼与电容器熔丝的要求有关（IZt)o示于图5的两个阻尼回路的例子可以阐明这些作用。当放电限流阻尼是与线路串接时，在电容器组被旁路期间，它应设计成能带规定的线路电流和过负荷，以及能耐受放电和短时电流的热和机械作用。在阻尼回路中，几乎放电时的全部损耗都是在并联连接的电阻器中。在某些设计中，该电阻仅在旁免费标准下载网(www.freebz.net)无需注册,即可下载 免费标准下载网(www.freebz.net)GB/T6115.2-2002/IEC60143-2:1994路设备动作时才接人回路，这样当电容器组永久旁路时几乎没有一点损耗。放电限流阻尼设备受到规定峰值和频率的振荡电流。放电电流幅值可能很高，例如在80kA到lookA峰值的数量级。由于放电频率通常在500Hz和1500H：之间，试验设备一般不可能提供这个电流（除非如果装有整级电容器组）。实际上，倘若设备在受到放电频率电流时不产生机械共振，则与电磁力有关的放电限流阻尼设备的性能是通过50Hz或60Hz短路试验来证明的。对于不带阻尼电阻的限流电抗器是特别有关的。确定试验期间连续放电的次数与故障状况有关，亦即放电限流阻尼设备是能耐受用于最坏故障情况时的全部能量。下1PH/m一二26S2500N31近似自感回路300NH1/1。二｝iI1,rtes’勺令：一入0.96-"07XV/V-1i图5带和不带阻尼电阻的限流和阻尼设备由于功率因数低，限流阻尼电抗器的损耗测量要求特别小心。习惯上要求测量工频基波和放电频率例如500Hz到1500Hz下的电抗器损耗电阻，制造厂应采用一种近似方法（瓦特表、电桥或其他方法）。由于这些电抗器通常不包括有磁性材料，所以测量可以在任何电流下进行并校准到额定连续电流。关于温度校准参照GB1094.10作为一种替代方法，损耗可以由交流电阻进行计算。无屏蔽的空心电抗器产生杂散磁场藕合到其周围的空间。这种交变磁场可能在附近的金属构件中感应出电流，在连续负荷电流期问产生热的效应和在放电电流或短路电流流过期间其受到力的作用。对于描述电抗器周围磁场方面的间距，有一些简单的检验方法。到不构成闭路的小的金属部件的间距会至少是离电抗器边缘二分之一线圈直径的距离。较大的构件或形成闭路的金属部件将放置于离电抗器所有表面至少一个线圈直径的位置。关于更详细的说明得向电抗器制造厂咨询。级在平台卜的绝缘水平由正常运行时的最高电压和由过电压保护限制的最高过电压两者决定的。平台对地绝缘水平与相对地绝缘水平相一致。正如对旁路断路器指出的那样，放电限流阻尼设备如果装在平台上（通常这样做），其绝缘水平与实际的某级电容器的绝缘水平相一致，否则，对这些设备应考虑相对地绝缘水平。3.8放电电抗器放电电抗器通常设计成铁心式，在串联电容器正常运行时不饱和。当放电电抗器受到直流电压时，标准分享网www.bzfxw.com免费下载免费标准下载网(www.freebz.net)无需注册,即可下载 免费标准下载网(www.freebz.net)GB/T6115.2-2002八EC60143-2：1994铁心饱和使电容器快速放电。串联电容器组储存的能量在放电中由电抗器线圈吸收。如果内部故障情况不包含保护间隙击穿，但包含几次线路断路器重合（快速的或延时的），则放电电抗器应按规定次数的连续放电的总能量来设计和试验。作为一个实例，如果在内部故障情况下线路断路器的循环为：（合）-100ms故障—－（分）-400ms间隔—（合）-100ms故障—（终分），放电电抗器应按两次连续注人能量之和设1十。由于放电时间较短（小于400ms)，所以通过放电电抗器的放电电流幅值可能相当大。电抗器线圈应设计成机械上能耐受这种电流的作用。3.9电压互感器电磁式电压互感器的设计必须要能耐受串联电容器放电时出现的机械和热的应力。电压互感器的绝缘水平应与串联电容器装置的绝缘水平相同。3.10电流互感器串联电容器装置中的每一个电流互感器（见GB/T6115.1-1998附录B)应按其不同的使用目的而提出技术要求。重要的是不仅考虑故障电流（热应力），而且考虑串联电容器放电时可能出现的大的冲击电流作用（机械应力）。例如，平台互感器应设计成耐受对平台闪络引起的高幅值、高频放电电流。电流互感器的绝缘水平应与串联电容器装置的绝缘水平相同。3.11继电保护、控制设备和平台对地通信设备可以考虑采用的有光纤和带有自身监视的继电保护设备。3.12投运前试验当串联电容器已安装但尚未通电以前，推荐以下步骤：—电容器单元的电容测量；—每相电容器组或每级电容器的容抗测量；－－一火花间隙的高压试验；—阻尼电抗器和电阻器的阻抗测量；一一继电保护、控制设备和平台对地通信设备的功能试验；－－一光纤系统的衰耗试验；一一旁路断路器功能试验；—一隔离开关功能试验。3.13投运试验当串联电容器通电时，在投人商业运行以前进行一些现场试验：一一小负荷试验：线路从一端通电而另一端分开。电容器组接人线路中。测量线路电流和电压。—次谐波试验：带有串联电容器装置的线路从一端通电，另一端连接电抗器或空载电力变压器。用示波器记录线路电流和电压，以及观察次谐波分量含量。－一大负荷试验：带有串联电容器的线路接人电力系统带负荷。记录在旁路断路器分闸和合闸时电容器的瞬态和稳态电流和电压。－一热象控制：在尽可能大的线路电流时用热像仪观测电容器单元与设备连接件的温度。－一电容器级的不平衡试验：可以通过通电的电容器组的一级中少并接一台或多台电容器的方法试验不平衡保护。－－一线路故障试验：通常可进行分级故障试验（单相接地故障）以证明串联电容器保护设备和线路继电保护正确动作。免费标准下载网(www.freebz.net)无需注册,即可下载 免费标准下载网(www.freebz.net)GB/T6115.2-2002/IEC60143-2：1994参考文献[1]GB311.1高压输变电设备的绝缘配合（GB311.1-1997,neqIEC60071-1:1993)仁2]GB/T311.7高压输变电设备的绝缘配合使用导则（neqIEC60071-2:1996)[3]GB772高压绝缘子瓷件技术条件（GB772-1987,neqIEC60233:1974)[4]GB38043^-63kV交流高压负荷开头（neqIEC60265-1:1998)[5]GB/T14810110kV及以上交流高压负荷开关（GB/T14810-1993,neqIEC60265-2:1988)[6]IEC60326-1^-60326-12:1980^"1992印刷板[7]GB7251.1----GB7251.4低压成套开关设备和控制设备（GB7251.1^-7251.4-1997,idtIEC60439-1一60439-4：1987一1992)[8]GB15166.5交流高压熔断器并联电容器外保护用熔断器（GB15166.5-1994,neqIEC60549：1976)[9]GB/T11024.1标称电压1kV以上交流电力系统用并联电容器第1部分：总则—性能、试验和定额—安全要求—安装和运行导则（GB/T11024.1-2001,egvIEC60871-1:1997)[10]IEC60909-160909-2-1988^1992三相交流系统的短路计算[11]JB5892高压线路用有机复合技术条件（JB5892-1991,neqIEC61109:1992)[12]JB/T6461交流高压接地开关开合感应电流试验(JB/T6461-1992,egvIEC61129:1992)标准分享网www.bzfxw.com免费下载免费标准下载网(www.freebz.net)无需注册,即可下载'
