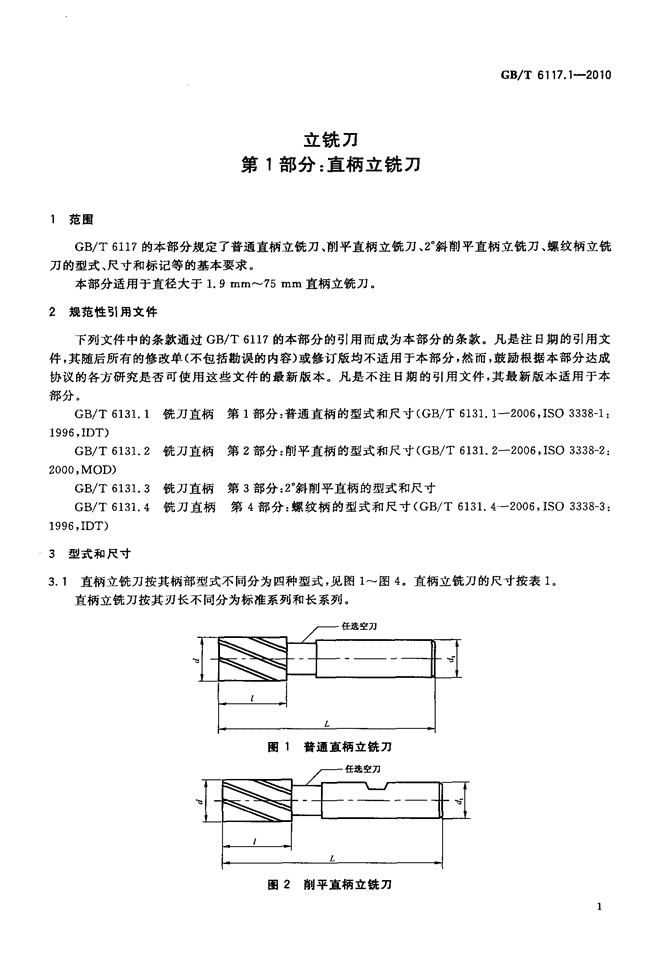

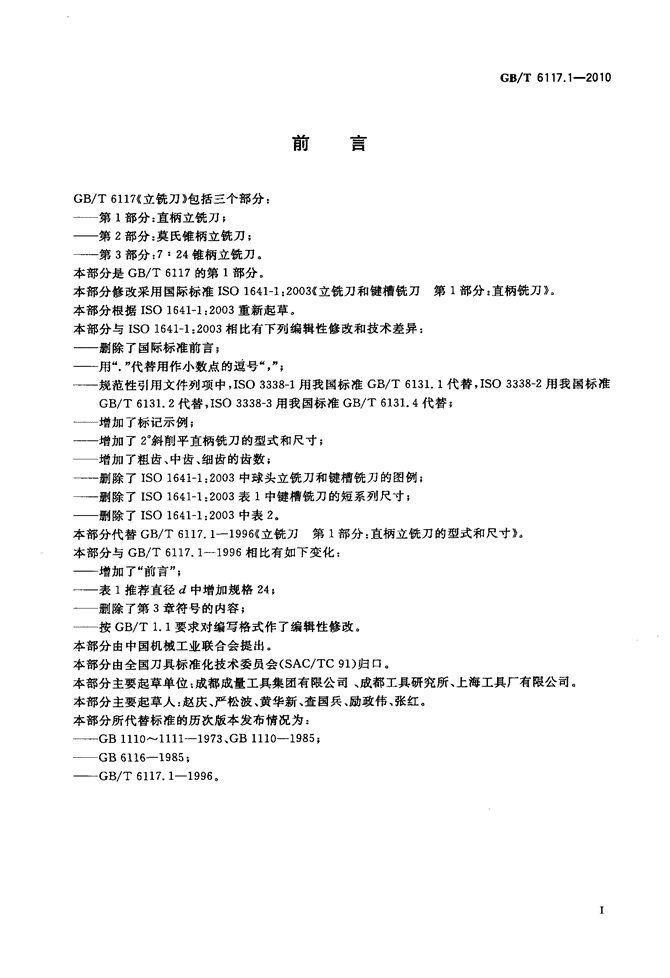

'ICS25．100．20J41蝠雪中华人民共和国国家标准GB／T6117．1—2010代替GB／T6117．1—1996立铣刀第1部分：直柄立铣刀Endmills--Part1：Millingcutterswithparallelshanks(IS01641—1：2003，Endmillsandslotdrills—Part1：Millingcutterswithcylindricalshanks，MOD)2010-II-10发布2011-03-01实施宰瞀粥紫瓣警糌瞥星发布中国国家标准化管理委员会促19 刖菁GB／T6117．1--2010GB／T6117((立铣刀》包括三个部分：——第1部分：直柄立铣刀；——第2部分：莫氏锥柄立铣刀；——第3部分：7：24锥柄立铣刀。本部分是GB／T6117的第1部分。本部分修改采用国际标准ISO1641—1：2003《立铣刀和键槽铣刀第1部分：直柄铣刀》。本部分根据ISO1641-1：2003重新起草。本部分与ISO1641—1：2003相比有下列编辑性修改和技术差异：——删除了国际标准前言；——用“．”代替用作小数点的逗号“，”；——规范性引用文件列项中，ISO3338—1用我国标准GB／T6131．1代替，ISO3338—2用我国标准GB／T6131．2代替，IsO3338—3用我国标准GB／T6131．4代替；——增加了标记示例；——增加了2。斜削平直柄铣刀的型式和尺寸；——增加了粗齿、中齿、细齿的齿数；——删除了ISO1641—1：2003中球头立铣刀和键槽铣刀的图例；——删除了ISO1641—1：2003表1中键槽铣刀的短系列尺寸；——删除了ISO1641—1：2003中表2。本部分代替GB／T6117．1--1996((寸"铣刀第1部分：直柄立铣刀的型式和尺寸》。本部分与GB／T6117．1—1996相比有如下变化：——增加了“前言”；——表1推荐直径d中增加规格24；——删除了第3章符号的内容；——按GB／T1．1要求对编写格式作了编辑性修改。本部分由中国机械工业联合会提出。本部分由全国刀具标准化技术委员会(SAC／TC91)归口。本部分主要起草单位：成都成量工具集团有限公司、成都工具研究所、上海工具厂有限公司。本部分主要起草人：赵庆、严松波、黄华新、查国兵、励政伟、张红。本部分所代替标准的历次版本发布情况为：——GB1110～1111—1973、GB1110一1985；——GB6116--1985；——GB／T6117．1—1996。 立铣刀第1部分：直柄立铣刀GB／T6117．1—20101范围GB／T6117的本部分规定了普通直柄立铣刀、削平直柄立铣刀、2。斜削平直柄立铣刀、螺纹柄立铣刀的型式、尺寸和标记等的基本要求。本部分适用于直径大于1．9mm～75mm直柄立铣刀。2规范性引用文件下列文件中的条款通过GB／T6117的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB／T6131．1铣刀直柄第1部分：普通直柄的型式和尺寸(GB／T6131．1—2006，ISO3338—1：1996，IDT)GB／T6131．2铣刀直柄第2部分：削平直柄的型式和尺寸(GB／T6131．2—2006，ISO3338—2：2000，MOD)GB／T6131．3铣刀直柄第3部分：2。斜削平直柄的型式和尺寸GB／T6131．4铣刀直柄第4部分：螺纹柄的型式和尺寸(GB／T6131．4—2006，ISO3338—3：1996，IDT)3型式和尺寸3．1直柄立铣刀按其柄部型式不同分为四种型式，见图1～图4。直柄立铣刀的尺寸按表1。直柄立铣刀按其刃长不同分为标准系列和长系列。险≤WI＆划：I．!，|L图1普通直柄立铣刀图2削平直柄立铣刀 GB／T6117．1—2010图32。斜削平直柄立铣刀任选空刀图4螺纹柄立铣刀表1单位为毫米直径范围标准系列长系列齿数推荐直径dl‘dpLoZ粗齿中齿细齿>≤I组Ⅱ组I组Ⅱ组I组Ⅱ组1．92．362739511042542．52．3638405212445634。33．753．561042541547593．75443511155196344．7545535。4．75547575868132456576867．57166066307480810347．5863698288193889．596988109．5107295224551011．811791021211．815121426835311015191618163292631231923．6202220381047514162423．63028254512190166252 6B／T6¨7．1—-2D10表1(续)单位为毫米直径范围标准系列长系列齿数推荐直径d11dLbdZ粗齿中齿细齿>≤I组Ⅱ组I组Ⅱ组I组Ⅱ组3037．53236325313310618637．547．5404540631551252174685047．5605075177150252566067635063192202282292681090180677571632022928柄部尺寸和公差分别按GB／T6131．1、GB／T6131．2、GB／T613．3和GB／T6131．4的规定。b总长尺寸的I组和Ⅱ组分别与柄部直径的I组和II组相对应。。只适用于普通直柄。3．2直柄立铣刀的直径d的公差为jsl4，刃长z和总长L的公差为jsl8。3．3标记示例：a)直径d一8mm，中齿，柄径d，一8mm的普通直柄标准系列立铣刀为：中齿直柄立铣刀8GB／T6117．1—2010b)直径d=8mm，中齿，柄径d，一8mm的螺纹柄标准系列立铣刀为：中齿直柄立铣刀8螺纹柄GB／T6117．12010c)直径d一8mm，中齿，柄径d，一10mm的削平直柄长系列立铣刀为：中齿直柄立铣刀8削平柄10长GB／T6117．1—2010注：对于表1中，当d-尺寸只有一个时，或d。为第1组时，可不标记柄径；只有当d-为第Ⅱ组时，才要标记柄径。'
