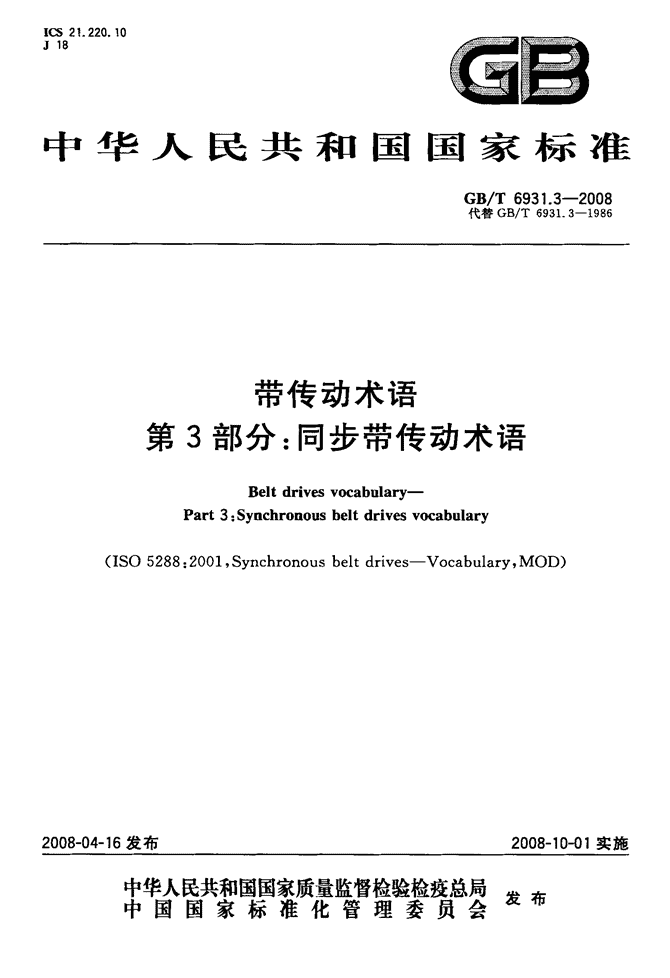

'ICS21.220.10J18a亘中华人民共和国国家标准GB/T6931.3—2008代替GB/T6931.3一1986带传动术语第3部分:同步带传动术语Beltdrivesvocabulary--Part3:Synchronousbeltdrivesvocabulary(ISO5288:2001,Synchronousbeltdrives--Vocabulary,MOD)2008-04-16发布2008-10-01实施宰瞀髁鬻瓣警糌赞鐾发布中国国家标准化管理委员会促111
如下前言GB/T6931.3—2008GB/T6931(带传动术语》分为三个部分:——第1部分:带传动基本术语;——第2部分:V带和多楔带传动术语;——第3部分:同步带传动术语。本部分为GB/T6931的第3部分。本部分修改采用ISO5288:2001{(同步带传动术语》。本部分与ISO5288:2001相比,主要差异——同步带传动、同步带、中心距的定义在GB/T6931.1中已给出,本部分未列入——带轮节顶距口改为8。本部分是对GB/T6931.3—1986《同步带传动术语》的修订。本部分与GB/T6931.3—1986相比主要变化如下:——带高文字和图示增加双面带部分;——同步带轮齿变化为同步带轮槽;——删减了齿的定义;——齿条定义不同。本部分由中国机械工业联合会提出并归口。本部分起草单位:中机生产力促进中心、无锡市贝尔特胶带有限公司。本部分主要起草人:秦书安、朱国有、吴贻珍、黄刚。本部分由中机生产力促进中心负责解释。本部分所代替标准的历次版本发布情况为:——GB/T6931.3—1986。

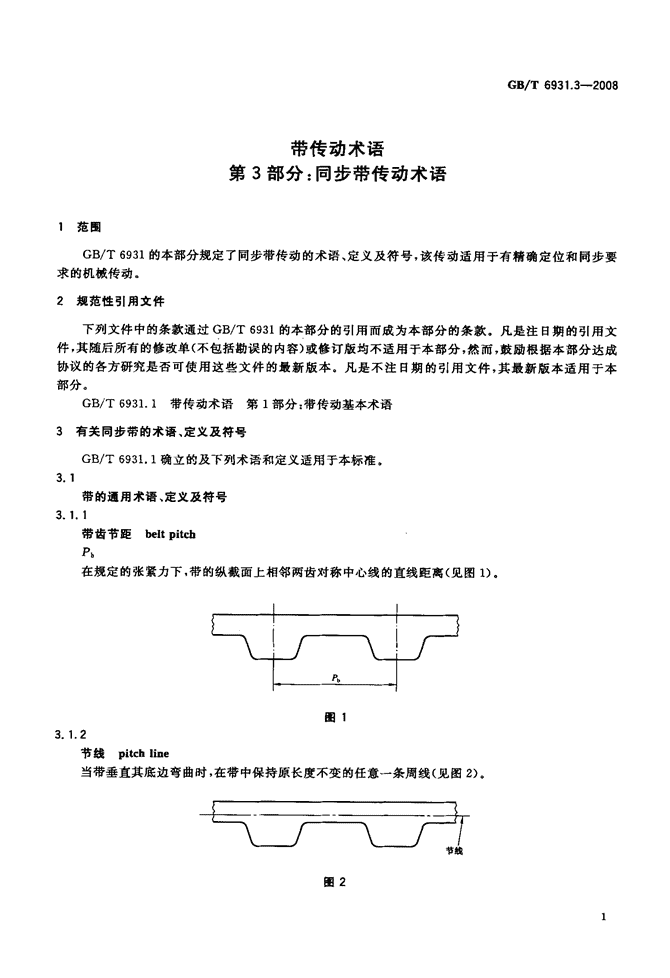

1范围带传动术语第3部分:同步带传动术语GB/T6931.3—2008GB/T6931的本部分规定了同步带传动的术语、定义及符号,该传动适用于有精确定位和同步要求的机械传动。2规范性引用文件下列文件中的条款通过GB/T6931的本部分的引用而成为本部分的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分,然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本部分。GB/T6931.1带传动术语第1部分:帝传动基本术语3有关同步带的术语、定义及符号GB/T6931.1确立的及下列术语和定义适用于本标准。3.1带的通用术语、定义殛符号3.1.1带齿节距beltpitchPb在规定的张紧力下,带的纵截面上相邻两齿对称中心线的直线距离(见图1)。。—]厂—_\r一1k一..JPb图13.1.2节线pitchline当带垂直其底边弯曲时,在带中保持原长度不变的任意一条周线(见图2)。图2
GB/T6931.3—20083.1.3节线长pitchlengthLp带的节线长度。3.1.4带宽widthb。带背面的横向尺寸(见图3)。3.1.5带高heighth。,hd单面或双面齿带的总高度(见图4)。圈3图43.2同步带齿3.2.1齿tooth与同步带轮轮齿相啮合的带表面横向突出部分(见图5)。3.2.2齿顶线tipline各齿顶的连线(见图6)。齿图5图6
3.2.3齿根线rootline各齿根的连线(见图7)。齿根线3.2.4齿高toothheight矗。齿顶线与齿根线间的距离(见图8)。图7图83.2.5齿面flank纵截面上齿顶圆弧与齿根圆弧间齿的直线部分沿带宽所包含的区域(见图9)。GB/T6931.3—2008图93.2.6工作齿面workingflank与带轮齿面接触,将动力传递给带轮或接受从带轮传来动力的带的齿面(见图lO)。图10
GB/T6931.3—20083.2.7非工作齿面non-workingflank与工作齿面相对的带的齿面(见图11)。3.2.8齿顶圆角半径radiusatteethtipr4连接齿面与齿顶线的圆弧半径(见图12)。图”3.2.9齿根圆角半径radiusattoothrootrf连接齿面与齿根线的圆弧半径(见图13)。图12圈133.2.10齿根厚widthattoothrootS带在平直状态时,同一齿的两个齿面与齿根线理论交点间的直线距离(见图14)。图14
3.2.11齿形角toothangle2口带齿两齿面间的夹角(见图15)。4有关同步带轮的术语、定义硬符号图154.1带轮的通用术语、定义爰符号4.1.1同步带轮synchronouspulley沿外圆周具有等间距轴向齿的带轮(见图16)。GB/T6931.3—2008图164.1.2基准节圆柱面pitchreferencecylinder与带轮同轴的假想圆柱面(见图17),在这个圆柱面上,带轮的节距等于带的节距。基准节目柱面图17
GB/T6931.3—20084.1.3节圆pitchcircle基准节圆柱面与带轮轴线垂直平面的交线(见图18)。4.1.4节径pitchdiameterd节圆的直径(见图19)。节圈图184.1.5外径outsidediameter磊齿顶圆的直径(见图20)。图194.1.6节顶距pitchlinedifferential艿节圆与齿顶圆之间的径向距离(见图21)。图20图21
4.1.7节距pitchPb节圆上相邻两齿,同侧齿面间的弧长(见图22)。GB/T6931.3—2008图224.1.8最小轮宽minimumpulleywidthbf,耐带轮端面间或带挡圈带轮的挡圈间的最小轴向距离(见图23),挡圈能用以限定带的横向移动。挡翻带轮无挡圈带轮图234.1.9测量带轮measuringpulley用以精确测量同步带长度的特制或精选的带轮。4.1.10测量带轮的齿侧间隙measuringpulleygrooveclearanceC。当带与测量带轮的工作齿面接触时,带的非工作齿面与测量带轮齿面间的最短距离(见图24)。图247
GB/T6931.3—20084.1.11挡圈flange在带轮工作面端部,使带保持在带轮工作面内的片状圆环。4.2同步带轮槽4.2.1齿槽grooves与带齿轮啮合,使带轮得以传递动力的等距轴向凹缺部分(见图25)。齿槽图254.2.2齿磺圆柱面tipcylinder包容齿顶面并与带轮同轴线的圆柱面(见图26)。齿顶日柱面图264.2.3齿顶圆tipcircle齿顶圆柱面与带轮轴线垂直平面的交线(见图27)。图274.2.4齿根圆柱面rootcylinder包容齿槽底面并与带轮同轴线的圆柱面(见图28)。8
齿根日柱面图284.2.5齿根圆rootcircle齿根圆柱面与带轮轴线垂直平面的交线(见图Z9)。/齿根圜4.2.6齿槽深groovedepthhE齿顶圆与齿根圆间的径向距离(见图30)。图29图304.2.7齿面flank齿顶圆柱面与齿根圆柱面间部分沿轮宽所包含的区域(见图31)。图31\GB/T6931.3—2008
GB/T6931.3—20084.2.8工作齿面workingflank当带传递动力时,与带齿面接触的带轮齿面(见图32)。4.2.9非工作齿面non-workingflank与工作齿面相对的带轮齿面(见图33)。图32j;{i;l;一工作齿面4.2.10齿顶圆角半径radiusatthegroovecrestr2连接齿面与齿顶圆的圆弧半径(见图34)。图334.2.11齿根圆角半径radiusatgrooverootrb连接齿面与齿根圆的圆弧半径(见图35)。lO图34图35
4.2.12齿槽底宽widthattoothspacerootb.齿槽两齿面与齿根圆理论交点间的直线距离(见图36)。4.2.13齿槽角grooYeangle2≠齿槽两齿面间的夹角(见图37)。图36圈374.3同步带轮齿槽的加工刀具4.3.1齿条形状rackform确定带轮齿槽切削工具轮廓的基准的齿形(见图38)。GB/T6931.3—2008图384.3.2基准齿条referencerack具有与带轮轮齿相同的加工齿条,并以其齿廓作为带轮系列标准化基础的齿条。
GB/T6931.3—20084.3.2.1节线pitchline用以确定齿条齿形尺寸的基准线(见图39)。节线4.3.2.2齿根线rootline各齿根的连线(见图40)。图39\墨髟辔∥荔髟绷励4.3.2.3齿顶线tipline各齿顶的连线(见图41)。图40龋型醴4.3.2.4齿面flank齿顶圆弧与齿根圆弧间齿的表面(见图42)。图41名彩线彩荔髟獬励齿面黝坳图42
4.3.2.5节根距pitchlinelocationn齿根线与节线间的距离(见图43)。4.3.2.6节距pitchPb相邻两齿中心线间的直线距离(见图44)。图434.3.2.7齿角toothangle2A一个齿的两齿面问的夹角(见图45)。圈444.3.2.8齿高toothheighth,齿根线与齿顶线间的距离(见图46)。图45围46GB/T6931.3—2008
GB/T6931.3—20084.3.2.9齿顶宽widthattoothtipbg齿顶线与同一齿的两齿面理论交点间的直线距离(见图47)。齿顶圆角半径radiusattoothtipn连接齿面与齿顶的圆弧半径(见图48)。14图47齿根圆角半径radiusattoothrootr2连接齿面与齿根的圆弧半径(见图49)。图48图49'
