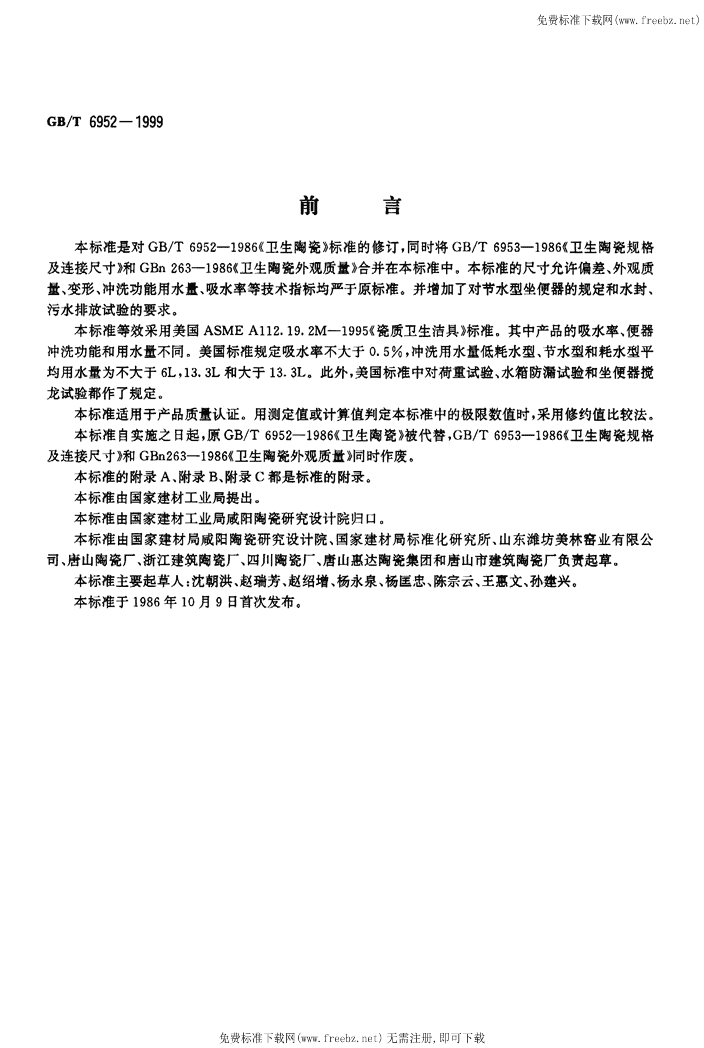

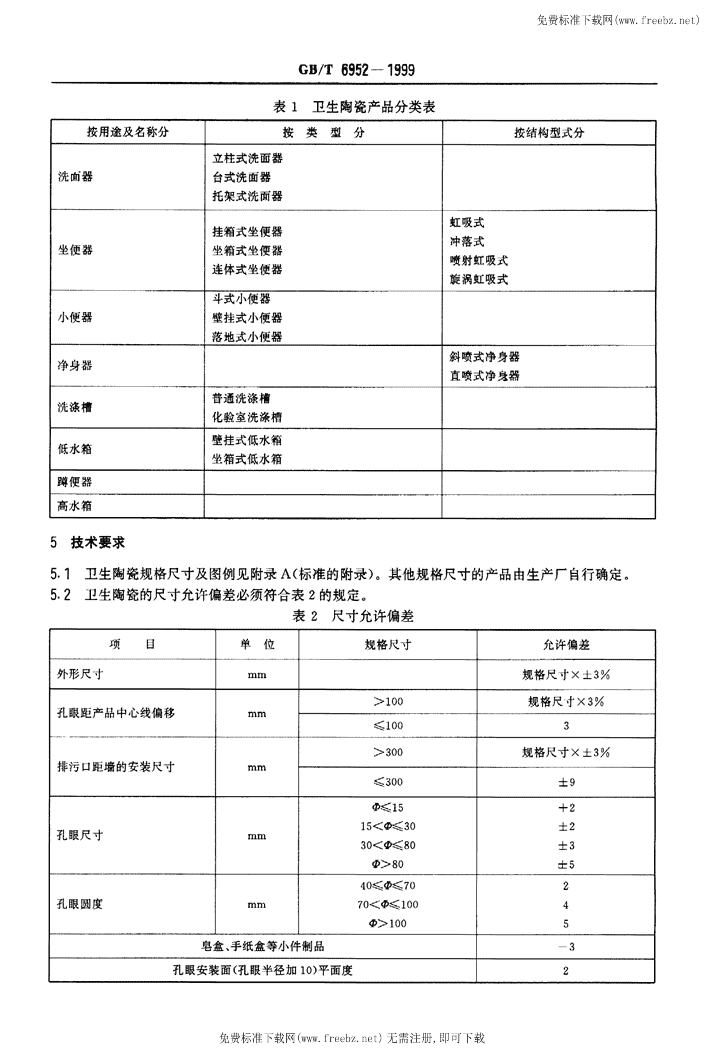

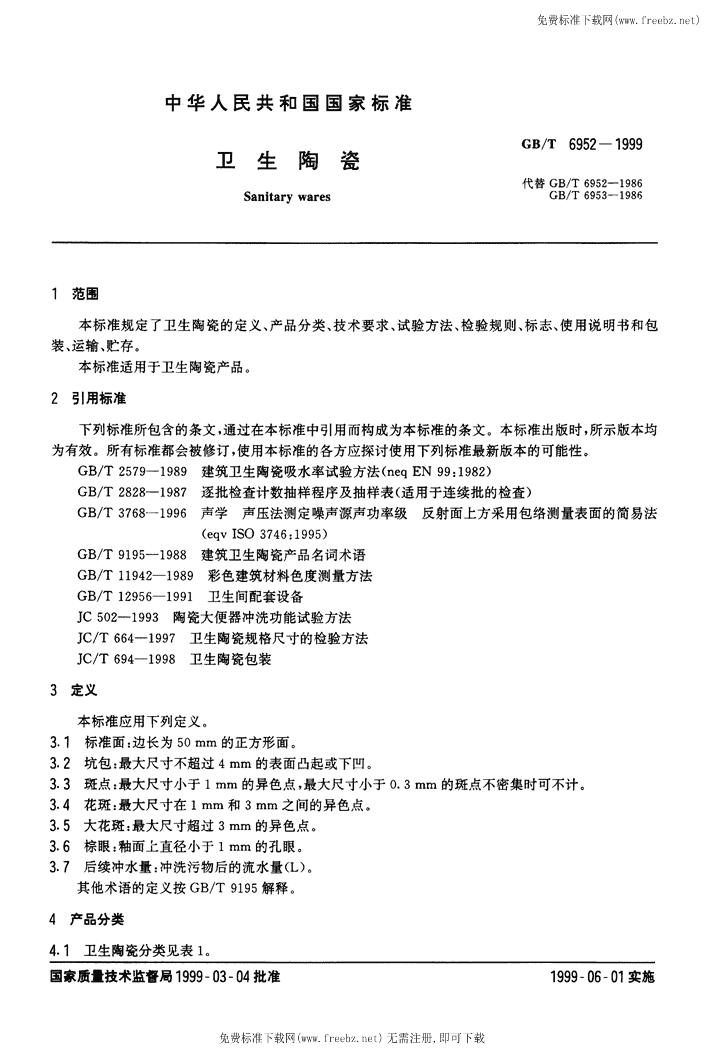

'免费标准下载网(www.freebz.net)GB/T6952一1999侣旨前「1本标准是对GB/T6952-1986《卫生陶瓷》标准的修订，同时将GB/T6953-1986《卫生陶瓷规格及连接尺寸》和GBn263-1986《卫生陶瓷外观质量》合并在本标准中。本标准的尺寸允许偏差、外观质量、变形、冲洗功能用水量、吸水率等技术指标均严于原标准。并增加了对节水型坐便器的规定和水封、污水排放试验的要求。本标准等效采用美国ASMEA112.19.2M-1995((瓷质卫生洁具》标准。其中产品的吸水率、便器冲洗功能和用水量不同。美国标准规定吸水率不大于0.50o，冲洗用水量低耗水型、节水型和耗水型平均用水量为不大于6L,13.3L和大于13.3L。此外，美国标准中对荷重试验、水箱防漏试验和坐便器搅龙试验都作了规定。本标准适用于产品质量认证。用测定值或计算值判定本标准中的极限数值时，采用修约值比较法。本标准自实施之日起，原GB/T6952-1986《卫生陶瓷》被代替,GB/T6953-1986《卫生陶瓷规格及连接尺寸》和GBn263-1986《卫生陶瓷外观质量》同时作废。本标准的附录A、附录B、附录C都是标准的附录。本标准由国家建材工业局提出。本标准由国家建材工业局咸阳陶瓷研究设计院归口。本标准由国家建材局咸阳陶瓷研究设计院、国家建材局标准化研究所、山东潍坊美林窑业有限公司、唐山陶瓷厂、浙江建筑陶瓷厂、四川陶瓷厂、唐山惠达陶瓷集团和唐山市建筑陶瓷厂负责起草。本标准主要起草人：沈朝洪、赵瑞芳、赵绍增、杨永泉、杨匡忠、陈宗云、王惠文、孙建兴。本标准于1986年10月9日首次发布。免费标准下载网(www.freebz.net)无需注册,即可下载 免费标准下载网(www.freebz.net)中华人民共和国国家标准GB/T6952一1999卫生陶瓷代替GB/T6952-1986SanitarywaresGB/T6953-1986范围本标准规定了卫生陶瓷的定义、产品分类、技术要求、试验方法、检验规则、标志、使用说明书和包装、运输、贮存。本标准适用于卫生陶瓷产品。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T2579-1989建筑卫生陶瓷吸水率试验方法（neqEN99:1982)GB/T2828-1987逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB/T3768-1996声学声压法测定噪声源声功率级反射面上方采用包络测量表面的简易法(eqvISO3746：1995)GB/T9195-1988建筑卫生陶瓷产品名词术语GB/T11942-1989彩色建筑材料色度测量方法GB/T12956-1991卫生间配套设备JC502-1993陶瓷大便器冲洗功能试验方法JC/T664-1997卫生陶瓷规格尺寸的检验方法JC/T694-1998卫生陶瓷包装3定义本标准应用下列定义。3.1标准面：边长为50mm的正方形面。3.2坑包：最大尺寸不超过4mm的表面凸起或下凹。3.3斑点：最大尺寸小于1mm的异色点，最大尺寸小于0.3mm的斑点不密集时可不计。3.4花斑：最大尺寸在Imm和3mm之间的异色点。3.5大花斑：最大尺寸超过3mm的异色点。3.6棕眼：釉面上直径小于1mm的孔眼。3.7后续冲水量：冲洗污物后的流水量（L)o其他术语的定义按GB/T9195解释。4产品分类4.1卫生陶瓷分类见表la国家质f技术监督局1999一03一04批准1999一06一01实施免费标准下载网(www.freebz.net)无需注册,即可下载 免费标准下载网(www.freebz.net)Gs/"T6952一1999表1卫生陶瓷产品分类表│按用途及名称分│按类型分│按结构型式分││洗面器│立柱式洗面器││││台式洗面器││││托架式洗面器│││坐便器│挂箱式坐便器│虹吸式│││坐箱式坐便器│冲落式│││连体式坐便器│喷射虹吸式││││旋涡虹吸式││小便器│斗式小便器││││壁挂式小便器││││落地式小便器│││净身器││斜喷式净身器││││直喷式净身器││洗涤槽│普通洗涤槽││││化验室洗涤槽│││低水箱│壁挂式低水箱││││坐箱式低水箱│││蹲便器││││高水箱│││5技术要求5.1卫生陶瓷规格尺寸及图例见附录A（标准的附录）。其他规格尺寸的产品由生产厂自行确定。5.2卫生陶瓷的尺寸允许偏差必须符合表2的规定。表2尺寸允许偏差│项目│单位│规格尺寸│允许偏差││外形尺寸│mm││规格尺寸x士300││孔眼距产品中心线偏移│ni们1│＞100│规格尺寸x30o││││（100│3││排污口距墙的安装尺寸│nlnl│>300│规格尺寸x士30o││││（300│土9││孔眼尺寸│mm│d5<15│十2││││15+<30│士2││││30+<80│士3││││0>80│士5││孔眼圆度│mm│40+<70│2││││70+钱100│4││││45>100│5││皂盒、手纸盒等小件制品│一3││孔眼安装面（孔眼半径加10）平面度│2│免费标准下载网(www.freebz.net)无需注册,即可下载 免费标准下载网(www.freebz.net)GB/T6952一19995.3外观质量5.3.1洗面器、净身器、洗涤槽、便器类（坐便器、蹲便器、小便器）和水箱及盖的优等品、合格品洗净面、可见面的外观缺陷允许范围必须分别符合表3和表4的规定。表3优等品缺陷允许范围│缺陷名称│单位│洗面器│洗涤槽│净身器、便器类│水箱及盖││││洗净面、上表面│下表面（含立柱）│洗净面│可见面│洗净面│可见面│可见面││裂纹│mrn│不允许│5│不允许│5│不允许│5│不允许││棕眼、斑点│个│5│各10(4)│5│各10(4)│10│各15(4)│各10(4)││桔釉、烟熏│MM"│不允许││落脏│mm2│不允许│6│不允许│6│不允许│4│5││缺釉││不允许│10││10││10│10││磕碰││不允许│10││10││不允许│不允许││坑包│个│不允许│1│不允许│1│不允许│2│2││花斑│个│2│5│2│5│2│5│2││波纹││不明显││注││1卫生陶瓷产品洗净面、可见面、隐蔽面的划分示意图见附录B（标准的附录）。││2棕眼、斑点括号内的数值表示一个标准面允许的该缺陷数。││3隐蔽面不影响使用的缺陷不考核。│表4合格品缺陷允许范围│缺陷名称│单位│洗面器│洗涤槽│净身器、便器类│水箱及盖││││洗净面、上表面│下表面（含立柱）│洗净面│可见面│洗净面│可见面│可见面││裂纹│mm│5│20│5│10│5│10│10││棕眼、斑点│个│10(4)│20│10(4)│20│10(4)│20(4)│20(4)││桔釉、烟熏││不明显││落脏│MM"│4│20│6│6│6│6│6││缺釉││30│150│100│150│100│150│150││磕碰││不允许│50│不允许│20│不允许│20│20││坑包│个│2│4│2│2│2│2│2││大花斑│个│1│2│1│2│1│2│1││花斑│个│4│7│4│7│4│7│7││注：同表3的注。│5.3.2一件产品存在的外观缺陷每个面不超过两项。5.3.3一件产品或一套产品之间目测应无明显的色差。对高档卫生间中白色、浅色和深色产品的色差有必要用仪器检测时不超过305.4卫生陶瓷产品的最大允许变形数必须符合表5的规定。免费标准下载网(www.freebz.net)无需注册,即可下载 免费标准下载网(www.freebz.net)GB/T6952一1999表5最大允许变形│产品名称│安装面│表面│整体│边缘│││优等品│合格品│优等品│合格品│优等品│合格品│优等品│合格品││坐便器、净身器│4│s│4│8│6│8││││洗面器│4│6│6│8│6│8│a│s││洗涤槽│4│8│5│8│7│12│5│8││水箱│4│8│4│8│5│8│4│7││蹲便器│││││5│10│4│B││小便器│3│5││││││││皂盒、手纸盒│││││││2│4││注：壁挂式小便器和落地式小便器的优等品和合格品分别按每lm允许变形10mm和14mm的比例考核。│5.5冲洗功能5.5门冲洗用水量及其他要求5.5.1.1节水型坐便器每次冲洗用水量不大于6L,5.5.1.2一般虹吸式、冲落式坐便器每次冲洗用水量不大于9L,5.5.1.3喷射虹吸式、旋涡虹吸式坐便器每次冲洗用水量不大于13Lo5.5.1.4蹲便器每次冲洗用水量不大于11L,5.5.2坐便器5.5.2.1对冲洗用水量不大于6L的坐便器，按JC502的规定检验或按6.4.1规定的聚丙烯球检验，三次冲洗的平均值应分别通过至少五个乒乓球或75个聚丙烯球或按附录C（标准的附录）规定的方法(DIN1385-1988)检验时，检验30次，应全部冲出四个试体而且至少有24次后续冲水量大于2.5L，或30次的平均后续冲水量大于2.8L,对冲洗用水量不大于9L和13L的坐便器，按JC502的规定检验或按6.4.1规定的聚丙烯球检验，三次冲洗的平均值应分别通过至少五个乒乓球或75个聚丙烯球。5.5-2.2每次洗刷后残留的墨水痕迹总长不大于50mm,5.5.2.3高档卫生间的坐便器冲洗噪声不超过55dB，峰值不超过65dB,5.5.3蹲便器一次冲出全部三条海绵条。5.6产品的吸水率平均值不大于100。玻化瓷产品的吸水率平均值不大于0.5％,5.7经抗龟裂试验应无裂纹。5.8坐便器的水封不小于50mm。存水弯必须能通过038mm的固体球。5.9污水排放试验后的稀释率应不低于100,6试验方法6.1规格尺寸按JC/T664的规定检验。6.2外观质量6.2.1色差6.2.1.，检查单件产品或一套产品时，将一件或一套产品集中水平放置，在不低于300Ix的光照条件下距离产品2m目测检查。6.2.1.2必要时，用仪器按GB/T11942的规定检验。6.2.2外观缺陷在6.2.1规定的光照条件下距离产品0.5m目测检查。免费标准下载网(www.freebz.net)无需注册,即可下载 免费标准下载网(www.freebz.net)GB/T6952一19996．3变形6.3.1测量用具用精度为0.5mm和1.0mm的钢直尺，精度为1’的直角尺和精度为0.1mm的塞尺等量具测量。6.3.2变形部位及测量方法各种产品的变形部位及测量方法列于表60表6产品变形部位及测量方法│产品名称│变形名称│变形部位│测量方法││洗面器│安装面弯曲变形│靠墙面、支架面、下水口的下平面│钢直尺法”│││表面变形│洗净面以上的水平表面│钢直尺法│││边缘弯曲变形│两侧面│钢直尺法│││整体变形│对角方向的歪扭│平台法2，、对角线法3）││坐便器│安装面弯曲变形│底座平面│平台法│││表面变形│坐圈平面│平台法││净身器├───────┼───────────────┼────────────────┤││整体变形│整体歪扭不平、坐圈倾斜│平台法││洗涤槽│安装面弯曲变形│底面│钢直尺法、平台法│││表面变形│水圈平面│钢直尺法、平台法│││边缘弯曲变形│水圈侧边和侧面│钢直尺法、平台法│││整体变形│整体歪扭│对角线法、平台法││水箱│安装面弯曲变形│靠墙面、底面│钢直尺法、平台法│││表面变形│低水箱侧面、正面和背面│钢直尺法│││边缘弯曲变形│水箱上口、箱盖安装面│钢直尺法│││整体变形│整体歪扭│对角线法││蹲便器│边缘弯曲变形│两侧边│钢直尺法│││整体变形│整体及水圈平面歪扭│对角线法、平台法││小便器│安装面弯曲变形│靠墙面│平台法│││边缘弯曲变形│两侧面、前平面│对角线法││皂盒、手纸盒│整体变形│整体歪扭│对角线法、钢板尺法││各种产品│安装孔眼平面度│孔眼平面│钢直尺法、钢板尺法││1)钢直尺法：用钢直尺的直边紧贴测量面，测量其最大缝隙。││2)平台法：将产品的被测面置于水平的工作台上，用塞尺测量上翘部分到平台的垂直距离或用直角三角板和││钢直尺测量左右两边的高度差。││3)对角线法：用钢直尺测量两对角线，求其尺寸差。│6.4冲洗功能6.4.1坐便器6.4.1.1选用100个019mm，体积密度为（0.85^0.90)g/cm3的聚丙烯球或符合JC502-1993中4.1规定的乒乓球，按JC502-1993中6.1.1规定的试验方法检验。若用聚丙烯球，检验前将100个聚丙烯球轻轻投入放满水封的便器中，打开排水阀放水冲洗，检查并记录冲出便器外的球数。6.4.1.2洗刷功能按JC502-1993中6.1.2的规定检验。6.4.1.3仲裁检验时用聚丙烯球。免费标准下载网(www.freebz.net)无需注册,即可下载 免费标准下载网(www.freebz.net)GBIT6952一19996.4.1.4冲洗噪声按GBIT3768的规定检验。6.4.2蹲便器按JC502-1993中6.2的规定检验。6.5吸水率吸水率按GBIT2579-1989中4.2的规定准备试片，按5.2的规定检验。6.6抗龟裂试验在一件产品的不同部位敲取面积不小于33200mmm2,厚度不大于16mm一面有釉的三块无裂试片，浸入无水氯化钙和水质量相等的溶液中，在（110士5)℃的温度上煮沸1.5h，然后取出试片并迅速放入(2-3)℃的冰水中急冷5min，再在加2倍体积水的红墨水溶液中浸泡2h后查裂。6.7水封深度的测量和存水弯管径的试验6.7.1水封深度的测量被测坐便器安装成使用状态，将探头垂直向下伸至存水弯倾斜口的底部，记录相应的刻度值h2。然后慢慢地向坐便器中注入水，直到从排污口中能见到水为止，在同一水平位置测量并记录水封水平面的刻度值h,.水封深度为Hi=h2-h,o只需测量一次。6.7.2存水弯最小管径试验将038mrn的乒乓球或其他材质的固体球投入洗净面，用水冲洗或其他方法使固体球排出坐便器，只需测量一次。6．8污水排放试验6.8.1按30g/L的比例将固体染色剂加入到水中，并在（82士3)℃的热水中溶化染色剂并搅拌均匀，配制成这一浓度的染色液备用。6.8.2排净坐便器中的水，用量简将已知体积的水注入到坐使器中，直到可见少量水从排污口中流出，计算出坐便器中所存水的体积。6.8.3按6.8.1配制的染色液与水之比为1139的比例配制试验染色液，并搅拌均匀。再在七个试管中各加入25mL的水，并按表7的规定分别加入不同量的试验染色液Vd，便得到七个规定稀释率Rd的供对比用的染色液。将这七个比色计试管按浓度大小递增或递减的顺序排列。即比色计试管中染色液的稀释率分别为（Rd)10,20,50,100,200,500和1000,每个试管均应标明其稀释率。比色计试管的摆放应能便于沿试管长度方向观察。不同稀释率的染色液添加量如表70表7染色液添加量│序号│计算公式│稀释率│100mL水的染色液加入量Vdi│25mL水的染色液加入量Vd2││││Rd││││1│V│10│11.11│2.78││2│Rd一1│20│5.26│1.32│├──┤VA=不－止一～├───┼─────────────┼────────────┤│3│V,—水的加入量,ML;│50│2.04│0.51││4││├──┤Vd染色液加入量，mL;├───┼─────────────┼────────────┤100│1.01│0.25││5││200│0.50│0.13│├──┤Rd-稀释率├───┼─────────────┼────────────┤│6││500│0.20│0.05││7││1000│0.10│0.03│6.8.4将按6.8.1配制的染色液按所测量坐便器存水体积1/40的比例倒入盛满水封的坐便器中，用清洁的装置搅拌，以保证其充分分散于水封的水中，打开冲洗阀，完成一次冲洗。免费标准下载网(www.freebz.net)无需注册,即可下载 免费标准下载网(www.freebz.net)GB/"r6952一19996.8.5用清洁的试管从坐便器中吸取试样，然后倒入与比色计试管相同的空试管中，其液面高度与比色计试管相同，将该试样沿试管长度与七个已知稀释率的比色计试管进行逐一观察比较，确定哪一个比色计试管的颜色最接近该试样颜色，并记录其相应的稀释率。6.8.6重复测试前，必须擦净洗净面的任何色渍，必要时冲洗坐便器，以除去残留色痕，即完成一次试验。7检验规则7．1检验分类7.1.1出厂检验出厂检验包括外观质量、变形和便器冲洗功能。7.1.2型式检验型式检验包括本标准技术要求的全部项目，正常情况下，每年至少进行一次。有下列情况之一时，一般应进行型式检验。7.1.2.1新产品或老产品转厂生产的试制定型鉴定；7.1.2.2正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；7.1.2.3产品停产半年以上，恢复生产时；7.1.2.4出厂检验结果与上次型式检验有较大差异时；7.1.2.5国家质量监督检验机构提出进行型式检验的要求时。7.2组批规则与抽样方案7.2.1组批规则以同种产品，同一级别实际的交货量500---3000件为一批。不足500件以一批计。，r2.2抽样方案，12.2.1尺寸允许偏差、变形、外观质量的检验按GB/T2828的规定进行，采用特殊检查水平S-1,正常检查二次抽样方案。不合格类别、合格质量水平（AQL)、抽样方案按表8的规定。表8二次抽样方案│样本大小字码│不合格类别│合格质量水平│样本大小│第一样本│第一十第二样本││││(AQL)├─┬──┼──┬──┼──┬────┤││││n,│n2│Ac,│Re2│Ace│Re2││C│A│10│3│3│0│2│1│2│7.2-2.2吸水率、抗龟裂试验、水封等项目只考核一件。7.2-2.3冲洗功能和污水排放试验按规定方法各检验三件，分别按2和5.9的规定考核。上述各项的抽样方案按表9的规定。表9标准型抽样方案│项目│样本大小n│合格判定数‘││吸水率│1│0││抗龟裂试验│1│0││冲洗功能│3│a││水封│1│0││污水排放试验│3│1│．3抽样方法从提交检查的一批产品中随机抽取各项试验或检查所需的试样数量，必要时也可采用分层抽样的免费标准下载网(www.freebz.net)无需注册,即可下载 免费标准下载网(www.freebz.net)GB/T6952一1999方法抽取试样。试验所需的试片可以从相同生产工艺的破损产品上敲取。7.2.4判定规则7.2.4.1尺寸允许偏差、变形和外观质量按表8判定。7.2-4.2吸水率、抗龟裂试验、冲洗功能、水封和污水排放试验按表9判定。8标志、使用说明书8.1标志8.1.1每件产品必须印出清晰的注册商标，并应有检验等级标记。8.1.2每件包装的外表面或产品上应有产品名称和等级标志。并标明“本产品执行GB/T6952-1999标准”。8.1.3每批出厂的产品需附有产品检验合格证，内容包括：制造厂名称、产品名称及生产日期。8.1.4出口产品的标志由供需双方另行商定。8．2使用说明书产品应附有使用说明书。除说明产品性能和正确使用外，还应包括：8.2.1施工注意事项为确保坐便器的正确施工安装，防止坐便器底座埋入胶凝材料（水泥砂浆等）中因膨胀而撑裂便器。生产厂应将坐便器正确安装方法的施工建议及错误安装造成损失的责任列入“使用说明书”中或用不干胶粘在每件坐便器的醒目位置上。8.2.2使用注意事项8.2.2门请不要向便器内冲入新闻纸、纸尿垫、妇用卫生巾等容易堵塞的物品。8.2.2.2为防止破损和漏水，请不要撞击陶瓷。8.2-2.3堵塞时，请立即用皮吸引器排除。8.2-2.4不能使用和贮存在摄氏零度以下水的环境中。9包装、运输、贮存9．1包装卫生陶瓷按JC/T964的规定包装。9.2运输9.2.，在搬运时应轻拿轻放，严禁摔扔，以防破损。9.2.2在运输和存放时应有防雨设施，严防受潮，防止撞击。9.3贮存产品应按品种、规格、级别分别整齐堆放，在室外堆放时应有防雨设施。免费标准下载网(www.freebz.net)无需注册,即可下载'
