GBT7593-1987机动工业车辆控制符号.pdf 7页

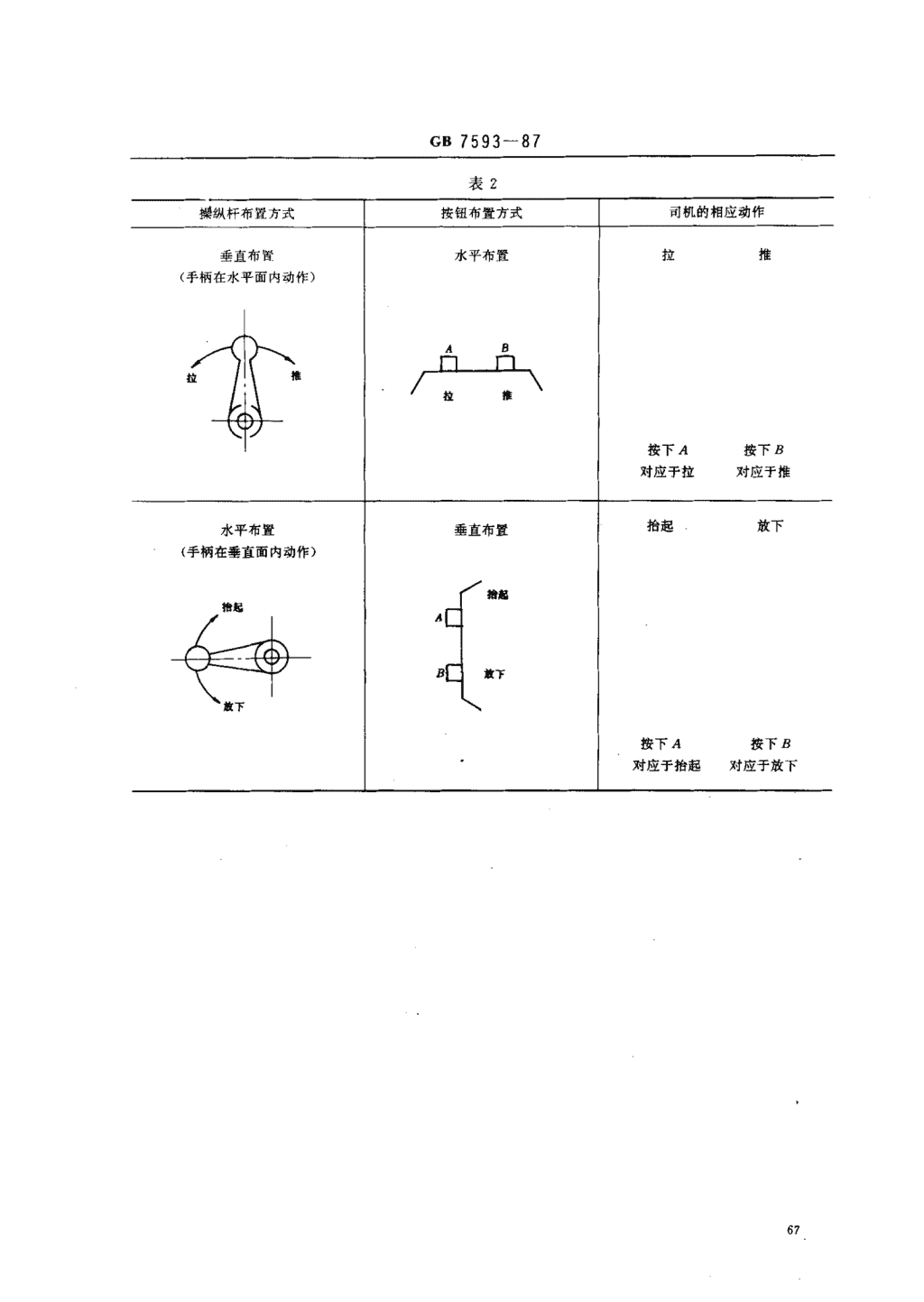

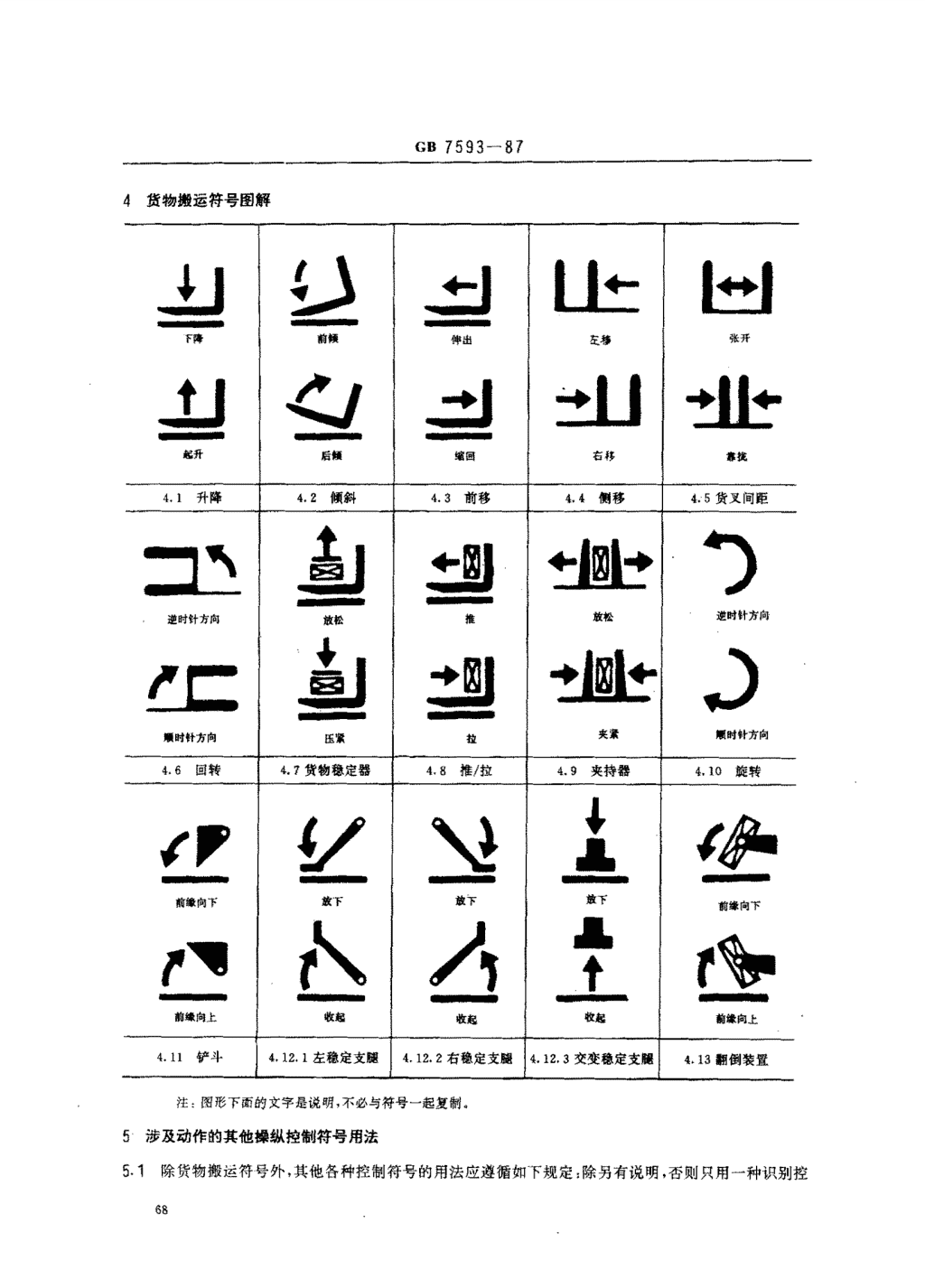

'中华人民共和国国家标准UDC621.869:003.62机动工业车辆控制符号GB7593一87Poweredindustrialtrucks-Controlsymbols本标准等效采用国际标准ISO3287-1978《机动工业车辆控制符号》。1适用范围本标准规定了有司机操纵的机动工业车辆用的符号，这些符号分为三组:货物搬运符号;涉及动作的其他操作控制符号;仅用于表示信息或识别的符号。2符号的复制符号的复制(包括放大和缩小)应使用照像或类似的方法，以保持图形和线条的确切比例。必要时允许更改符号的比例，但这种更改不应改变符号的实质内容和意义。3货物搬运符号用法11符号应该是耐久的，并与周围材料颜色有明显区别。3.2符号应布置在操纵杆上或其近旁，以利于说明其作用，避免混淆或误解。3.3操纵杆的动作分类见表1,表1操纵杆布置方式}操纵杆相对于司机的动作a.操纵杆的手柄荃本上在水平面内动作h.纵杆的手柄基本上在垂直面内动作}抬起放下34若用按钮来代替操作杆控制部件的运动，则按钮的位置和布置应与所代替的操纵杆的动作相对应，即按一个按钮所产生的动作相当于操纵杆处于相应位置时产生的动作。按钮水平布置时应与操纵杆垂直布置的动作相对应，按钮垂直布置时应与操纵杆水平布置的动作相对应(见表2),I5当只使用给定的一对符号中的一个符号时，必须使用对应于“拉”(对于手柄在水平面内动作垂直布IVl.的操纵杆)和“抬起”(对于手柄在垂直面内动作水平布置的操纵杆)的符号。只有在两个方向的动作或控制由同一装置操纵时，才可使用一个符号。当需要两个装置(例如按钮装段)时，必须使用两个符号。I6在特殊情况下，不能按3.3和3.4条规定执行时，应使用两个符号，但应特别注意符号位置的布}"tl.，以免混淆和误解。17本标准第4章中所列符号的典型用法见附录A,注:当符号的图形与所描述的动作和装置明显不同时，允许改变符号的方向，例如符号4.1,4.2和4.3可以转1800,以适应货叉指向相反的侧座式叉车。国家机械工业委员会1987-03一27批准1988一01一01实施 GB7593一87表2操纵杆布R方式按钮布置方式司机的相应动作垂直布置水平布置拉推(手柄在水平面内动作)AB少厂于协按下A按下B对应于拉对应于推水平布置垂直布置抬起放下(手柄在垂直面内动作)抬拐·断’“争BL1’下按下A按下B对应于抬起对应于放下 GB7593一874货物搬运符号图解....r:-.下降前倾伸出左移张开么.‘..::侣开缩回右f多命拢4.1升降4.24.3玛前移4,4侧移45货叉间距一.逆时针方向句放松逆时针方向一用时针方向压紧拉夹篮门时针方向46回转4.7货物稳定器48推/拉4.9夹-*持器4.14旋转‘一前绿向下盆下效乃下放下前缘向下一前级向上收起前像向上4.11铲斗4.12.1左稳定支9}4.12.2右稳定支腿{4.12.3交变稳定支腿}4.13翻倒装置注:图形下面的文字是说明，不必与符号一起复制涉及动作的其他操纵控制符号用法5.1除货物搬运符号外，其他各种控制符号的用法应遵循如卜规定:除另有说明，否则只用一种识别控68 GB7593一87制符号。5.2当需要使用一个以上的符号时(例如“开一关”)，这些符号应布置在与控制装置有关的位置。当控制符号固定在控制装置上时，符号所示的运动方向应与控制方向一致。6涉及动作的其他操作控制符号图解全}}.尸协}条6.2阻风门6.3前进/后退6.4速度范围Op}pomr64开关6.5挡风玻瑞刮水器6.6挡风玻瑞除箱器6.7喇叭尹夏O、呜6.8前照明灯6.9停车灯6.10雍光灯.__.月·介门好.10,广行’生二’6.11汛光灯6.12信号灯6.13转向指示器6.14送风机暇风/冷风口、币、吸1‘}⑧(.1181又.6.15发动机停止6.16温度控制6.17姗油切断6.18挡风玻璃清洗器注:图形下面的文字是说明，不必与符号一起复制 Gs7593一87仅用于表示信息或识别的符号用法当仅用来表示信息或识别的符号时，这种符号应位于指示器或识别装置上，或其近旁。例如:建议将符号8.2“发动机加油”放在加油口的盖子上或其近旁。仅用于表示信息或识别的符号图解—‘④今伽。8.1油面8.2发动机加油83发动机油压8.4发动机滤油器b自自8.5发动机转数8.6液压油加油8.7L!"液压油油压8.8滚压油德油器公令今令8.9变速箱加油8.1。变速箱油压8.11变速箱油温8.12变速箱滤油器O令⑧R8.13加水(无压)8.14冷却液祖度8.15空气滤清器8.16姗油 GB7593一87O+@4#0*4t日O8.18气压，，8.19注愈:有压力8.20小时08.17液面注:1)用Pa表示. GB7593一87附录A典型用法(参考件)“正向”符号表示实际尺寸，黑底白图，印在具有名义直径为32mm平面的操纵杆的手柄上。这些符号的复制或放大、缩小必须用照像或类似的方法，以保持图形和线条的确切比例。IVJOOO升降倾斜前移侧移OOrLJ}}J曾货叉间距回转货物稳定器推/拉ID.口母夹持旋转铲斗左稳定支腿isO母右稳定支腿交变稳定支肠翻倒装置附加说明:本标准由北京起重运输机械研究所归口。本标准由北京起重运输机械研究所负责起草。本标准起草人华孟威。'
