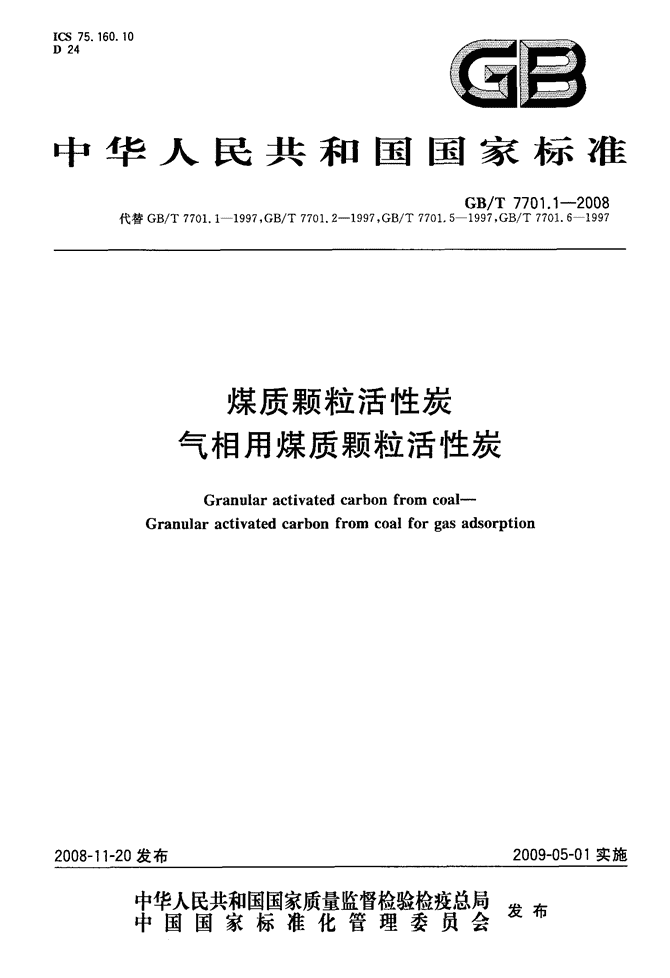

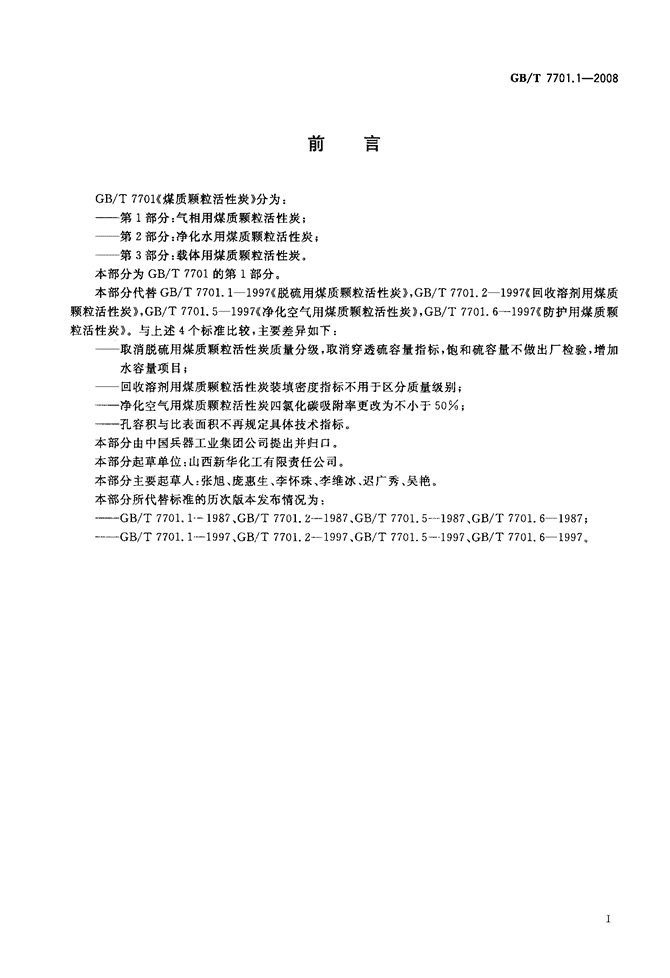

'ICS75．160．10D24园亘中华人民共和国国家标准GB／T7701．1—2008代替GB／T7701．11997，GB／T7701．2—1997，GB／T7701．51997，GB／T7701．61997煤质颗粒活性炭气相用煤质颗粒活性炭Granularactivatedcarbonfromcoal——Granularactivatedcarbonfromcoalforgasadsorption2008—11-20发布2009—05-01实施发局会勰员揽委检理峪管瓣明标卿家刚国队国喇中 前言GB／T7701．1—2008GB／T7701<<煤质颗粒活性炭》分为：——第1部分：气相用煤质颗粒活性炭；——第2部分：净化水用煤质颗粒活性炭；——第3部分：载体用煤质颗粒活性炭。本部分为GB／T7701的第l部分。本部分代替GB／T7701．11997《脱硫用煤质颗粒活性炭》，GB／T7701．21997《回收溶剂用煤质颗粒活性炭》，GB／T7701．51997《净化空气用煤质颗粒活性炭》，GB／T7701．6—1997《防护用煤质颗粒活性炭》。与上述4个标准比较，主要差异如下：——取消脱硫用煤质颗粒活性炭质量分级，取消穿透硫容量指标，饱和硫容量不做出厂检验，增加水容量项目；——回收溶剂用煤质颗粒活性炭装填密度指标不用于区分质量级别；一一净化空气用煤质颗粒活性炭四氯化碳吸附率更改为不小于50％；——孔容积与比表面积不再规定具体技术指标。本部分由中国兵器工业集团公司提出并归口。本部分起草单位：山西新华化工有限责任公司。本部分主要起草人：张旭、庞惠生、李怀珠、李维冰、迟广秀、吴艳。本部分所代替标准的历次版本发布情况为：——GB／T7701．i-一1987、GB／T7701．2一1987、GB／T7701．5---1987、GB／T7701．61987；⋯GB／T7701．1--I997、GB／T770I．2--1997、GB／T7701．5一l997、GB／T7701．61997。 煤质颗粒活性炭气相用煤质颗粒活性炭GB／T7701．1—20081范围本部分规定了气相用煤质颗粒活性炭的要求、检验规则、检验方法、标志、包装、运输和贮存等内容。本部分适用于气相用煤质颗粒活性炭，包括脱硫(硫化氢)、溶剂回收、空气净化和防护等领域使用的煤质颗粒活性炭。2规范性引用文件下列文件中的条款通过GB／T7701的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB／T7702．1煤质颗粒活性炭试验方法水分的测定GB／T7702．2煤质颗粒活性炭试验方法粒度的测定GB／T7702．3煤质颗粒活性炭试验方法强度的测定GB／T7702．4煤质颗粒活性炭试验方法装填密度的测定GB／T7702．5煤质颗粒活性炭试验方法水容量的测定GB／T7702．9煤质颗粒活性炭试验方法着火点的测定GB／T7702．J．0煤质颗粒活性炭试验方法苯蒸气氯乙烷蒸气防护时间的测定GB／T7702．13煤质颗粒活性炭试验方法四氯化碳吸附率的测定GB／T7702．14煤质颗粒活性炭试验方法硫容量的测定GB／T7702．16煤质颗粒活性炭试验方法pH值的测定GB／T7702．19煤质颗粒活性炭试验方法四氯化碳脱附率的测定GB／T7702．20煤质颗粒活性炭试验方法孔容积和比表面积的测定3要求3．1外观暗黑色炭素物质，呈颗粒状。3．2技术指标3．2．1脱硫用煤质颗粒活性炭脱硫用煤质颗粒活性炭主要用于合成工业及其他工业生产中硫化氢的脱除。其技术指标应符合表1的规定。3．2．2溶剂回收用煤质颗粒活性炭溶剂回收用煤质颗粒活性炭主要用于回收苯、甲苯、二甲苯、丙酮、醇、酯、醚、汽油、三氯甲烷、四氯化碳等有机溶剂。其技术指标应符合表2的规定。3．2．3空气净化用煤质颗粒活性炭空气净化用煤质颗粒活性炭主要用于脱除空气中的污染物以及气体的分离、提纯和净化。其技术指标应符合表3的规定。1 GB／T7701．1—2008表1脱硫用煤质颗粒活性炭技术指标项目指标水分／％≤5．o强度／％≥90装填密度／(g／L)400～550pH值8～10水容量／％≥62饱和硫容量／(mg／g)≥800>5．60trim≤52．50mm～560mm≥79粒度／％1．00nun～2．50mm≤15<1．00mm≤1表2溶剂回收用煤质颗粒活性炭技术指标指标项目优级品一级品合格品水分／％≤5．0强度／％≥90装填密度／(g／L)≥350pH值8～10着火点／"C≥350四氯化碳脱附率／“≥80四氯化碳吸附率／％≥7C60～6954～59>6．30mm≤5≠4．0toni3．15mm--6．30mm≥90<3．15mm≤5粒度／％>5．60mm≤52．50”560mm≥79蚰0mm1．00mm~250mm≤15<1．00nlnl≤l表3空气净化用煤质颗粒活性炭技术指标项目指标水分／％≤5．0强度／％≥90装填密度／(g／L)450～600pH值8～10四氯化碳吸附率／“≥50>6．30mm≤5粒度／％3．15mm～6．30mm≥90<3．15mm≤5 GB／T7701．1—20083．2．4防护用煤质颗粒活性炭防护用煤质颗粒活性炭用于装填各类滤毒罐以及制造各类浸渍炭。其技术指标应符合表4的规定。3．3孔容积和比表面积需要时，供货方应提供分析报告，并说明测试方法。表4防护用煤质颗粒活性炭技术指标指标项目优级品一级品合格品水分／％≤5．o强度／％≥85装填密度／(g／L)430～530pH值6～10苯蒸气防护时同／rain>／5045～4940～44氯乙烷蒸气防护时间／rain≥3027～2925～26>2．50mm≤2125mm～250mm≥87粒度／％1．00mm--1．25mm≤10<1．00mm≤14检验规则4．1检验分类产品检验分为型式检验和出厂检验。4．2型式检验4．2．1检验项目检验项目见表5。表5检验项目序号检验项目型式检验出厂检验1外观√2孔容积√3比表面积√4水分√5强度√6装填密度√7pH值√8粒度√9水容量√10饱和硫容量√1l着火点√12四氯化碳脱附率√ GB／T7701．1—2008表5(续)序号检验项目型式检验出厂检验13四氯化碳吸附率√14苯蒸气防护时间√15氯乙烷蒸气防护时间√注：“√”为检验项目，“一”为免检项目。4．2．2组批4．2．2．1组批规则在同一制造厂，同一生产条件下，生产出来的产品，组成批量。4．2．2．2批量用户另有要求的除外，每批产品的质量为5t。4．2．3抽样4．2．3．1抽样方案型式检验抽样方案见表6。表6取样包装件数的确定每批包装件数抽取样品的包装件数1～14全部15～lOO14101～20018201～250194．2．3．2抽样方法用清洁无锈的取样针插入包装件的深度约四分之三处，抽取样品。4．2．3．3样品要求每包装件所抽取的样品不少于200g，当抽取样品的包装件数少于五件时，可增加每包装件的取样量，使抽取的总样品量大于lkg。将每包装件抽取的样品混合在一起，并充分混匀，以四分法缩分样品，取500g装入清洁干燥的密闭容器中，进行检验，容器上粘贴标签，注明制造厂名、产品型号、批号、抽样日期。4．2．4判定规则4．2．4．1检验结果中有三项或三项以上不符合本部分规定的要求时，则判该批产品为不合格品。4．2．4．2检验结果中有一项或二项不符合相关标准规定的要求时，应按表6中的规定重新抽取样品，进行不合格项目检验，复检结果仍有不合格项，则判该批产品为不合格品。4．3出厂检验4．3．1质量保证制造厂应保证所有出厂的产品都符合本标准的要求，产品应由制造厂的质检部门进行检验。每一批出厂的产品都应附有规定的质量合格证。4．3．2检验项目检验项目见表5。4．3．3组批按4．2．2执行。4．3．4抽样4．3．4．1抽样方案出厂检验抽样方案见表7。4 表7取样包装件数的确定GB／T7701．1—2008每批包装件数抽取样品的包装件数1～4全部5～4041～8081～1208121～160161～20010201～24011241～28012281～32013321～36014361～40015401～500164．3．4．2抽样方法按4．2．3．2执行。4．3．4．3样品要求每包装件所抽取的样品量不少于200g，当抽取样品的包装件数少于五件时，可增加每包装件的取样量，使抽取的总样品量大于1kg。将每包装件抽取的样品混合在一起，并充分混匀，以四分法缩分样品，取两份500g，各装入清洁干燥的密闭容器中，一份进行检验，另一份留存备检，样品的保存期限为1年。容器上粘贴标签，注明产品型号、批号、抽样日期。4．3．5判定规则4．3．5．1除重新抽取的样品数量按表7外，其他内容按4．2．4执行。4．3．5．2供需双方对产品质量的判定有异议时，由仲裁方按本标准规定的检验方法和4．3．5．1规则进行仲裁检验和判定。5检验方法5．1外观检验目视法。5．2水分的测定水分的测定按GB／T7702．1的规定。5．3粒度的测定粒度的测定按GB／T7702．2的规定。5．4强度的测定强度的测定按GB／T7702．3的规定。5．5装填密度的测定装填密度的测定按GB／T7702．4的规定。5．6着火点的测定着火点的测定按GB／T7702．9的规定。5．7pH值的测定pH值的测定按GB／T7702．16的规定。5．8水容量的测定水容量的测定按GB／T7702．5的规定。5 GB／T7701．1—20085．9四氯化碳脱附率的测定四氯化碳脱附率的测定按GB／T7702．19的规定。5．10四氯化碳吸附率的测定四氯化碳吸附率的测定按GB／T7702．13的规定。5．11饱和硫容量的测定饱和硫容量的测定按GB／T7702．14的规定。5．12孔容积的测定孔容积的测定按GB／T7702．20的规定。5．13比表面积的测定比表面积的测定按GB／T7702．20的规定。5．14苯蒸气防护时间的测定苯蒸气防护时间的测定按GB／T7702．10的规定。5．15氯乙烷蒸气防护时间的测定氯乙烷蒸气防护时间的测定按GB／T7702．10的规定。6标志、包装、运输、贮存6．1标志6．1．1产品包装件外表面上应标明产品型号、名称、商标、净重、批号、生产日期、生产厂名。6．1．2采用国际标准或国外先进标准生产的产品，包装件外表面上应有采标标志。6．2包装用内衬塑料袋的编织袋、集装袋、铁桶、木桶包装，也可根据用户要求包装。每个包装件的净重系列为：20kg、25kg、50kg、500kg、1oookg。包装件应附有产品合格证，合格证注明产品型号、名称、批号、生产日期、生产厂名，并加盖质检部的检验印章。6．3运输运输中应严格防潮、防止包装袋(桶)破损、严禁抛掷、严禁与其他化工产品特别是强氧化化工产品混装。6．4贮存6．4．1仓库贮存期间，应单独存放，同一建筑物或库房内不得存放其他化工产品，包装件分批存放，应下置垫板，库顶防漏。6．4．2室外i临时存放，应下置垫板，防雨棚布覆盖，做到防潮防湿贮存。'
