- 64.69 KB
- 2022-04-22 13:40:25 发布
- 1、本文档共5页,可阅读全部内容。
- 2、本文档内容版权归属内容提供方,所产生的收益全部归内容提供方所有。如果您对本文有版权争议,可选择认领,认领后既往收益都归您。
- 3、本文档由用户上传,本站不保证质量和数量令人满意,可能有诸多瑕疵,付费之前,请仔细先通过免费阅读内容等途径辨别内容交易风险。如存在严重挂羊头卖狗肉之情形,可联系本站下载客服投诉处理。
- 文档侵权举报电话:19940600175。

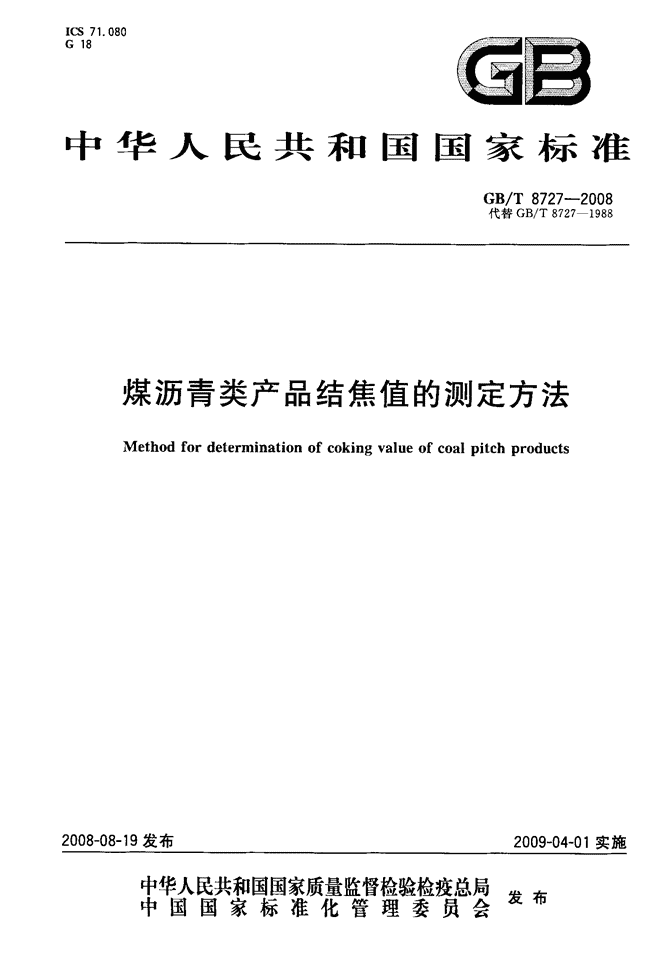

'ICS71.080G18蝠亘中华人民共和国国家标准GB/T8727--2008代替GB/T87271988煤沥青类产品结焦值的测定方法Methodfordeterminationofcokingvalueofcoalpitchproducts2008-08-19发布2009-04—01实施丰瞀徽鬻瓣警糌瞥星发布中国国家标准化管理委员会及111

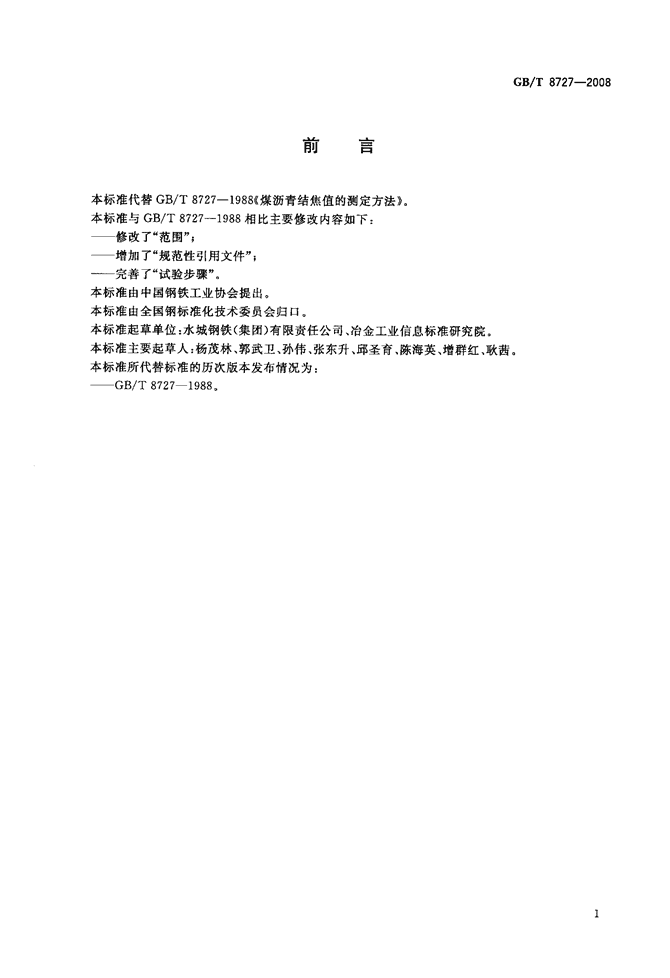

刖昌GB/T8727--2008本标准代替GB/T8727--1988《煤沥青结焦值的测定方法》。本标准与GB/T8727--1988相比主要修改内容如下:——修改了“范围”;——增加了“规范性引用文件”;——完善了“试验步骤”。本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会归口。本标准起草单位:水城钢铁(集团)有限责任公司、冶金工业信息标准研究院。本标准主要起草人:杨茂林、郭武卫、孙伟、张东升、邱圣育、陈海英、增群红、耿茜。本标准所代替标准的历次版本发布情况为:——GB/T87271988.
1范围煤沥青类产品结焦值的测定方法GB/T8727--2008本标准规定了煤沥青类产品结焦值测定方法的原理、试样的采取和制备、仪器及材料、试验步骤、结果的计算、精密度等。本标准适用于煤焦油加工所制得的煤沥青、改质沥青结焦值的测定。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。OB/T2000焦化固体类产品取样方法GB/T6003.1金属丝编织网实验筛3方法原理一定量的试样放人550℃士10℃的高温炉内加热,然后称量焦渣,焦渣量对试样量的质量分数即为结焦值。4试样的采取和制备按GB/T2000的规定采取试样,烘干(50℃土2℃鼓风干燥箱中干燥1h)后用研钵研磨成通过OB/T6003.1中≠200×50—0.25/0.16筛的颗粒。5仪器及材料5.1瓷坩埚:容积20mL,内径#35mm,高30mm,带盖。容积100mL,内径≠58mm,高50mm,带盖。5.2箱形高温炉:可控制550℃士10℃。5.3干燥器:内装干燥剂。5.4坩埚架:镍铬丝加工制成,坩埚架孔的大小按放人坩埚后使坩埚底离炉底5mm为准。5.5天平:感量0.0001g。5.6焦粒:粒度为1mm~3mm。5.7研钵材质:玛瑙或瓷。6试验步骤6.1称取试样1g(准确至0.0002g),置于洁净的已在550℃±10℃恒重好的20mL瓷坩埚内摊平,盖上盖子。6.2将装入试样的坩埚放人预先铺有10mm±1mm厚焦粒的100mL坩埚内,再用焦粒将两个坩埚间的空隙填满至20mL坩埚完全被埋入,用盖盖上外坩埚。6.3将装好的坩埚放在镍铬丝支架上,然后整个放在温度为550℃±10℃的箱形高温炉内,10rain内恢复到恒定的温度。1
GB/T8727--20086.42h后,从炉中取出坩埚,在空气中冷却5min~10min,取出内坩埚,除去附着的焦粉。把内坩埚放人干燥器中,冷却至室温,并称量(准确至0.0002g)。6.5清扫20mL瓷坩埚及盖,弃掉残渣,放入700℃~l000℃的高温炉中灼烧,去掉残留物,以备用。7结果的计算煤沥青结焦值,按式(1)计算:K(%)一竺[丑×100仇式中:K——煤沥青结焦值的数值,单位为质量分数(%);mz——20mL瓷坩埚和残渣质量的数值,单位为克(g);m·~20mL瓷坩埚质量的数值,单位为克(g);m——试样质量的数值,单位为克(g)。取重复测定两个结果的算术平均值作为测定结果。8精密度8.1重复性r:不大于1.oM。8.2再现性R:不大于2.0%。'
您可能关注的文档
- GBT8693-2008纺织品纱线的标示.pdf
- GBT8704.1-2009钒铁碳含量的测定红外线吸收法及气体容量法.pdf
- GBT8704.3-2009钒铁硫含量的测定红外线吸收法及燃烧中和滴定法.pdf
- GBT8704.7-2009钒铁磷含量的测定钼蓝分光光度法.pdf
- GBT8704.8-2009钒铁铝含量的测定铬天青S分光光度法和EDTA滴定法.pdf
- GBT8704.9-2009钒铁锰含量的测定高碘酸钾光度法和火焰原子吸收光谱法.pdf
- GBT8719-2009炭素材料及其制品的包装、标志、储存、运输和质量证明书的一般规定.pdf
- GBT8721-2009炭素材料抗拉强度测定方法.pdf
- GBT8722-2008石墨材料中温导热系数测定方法.pdf
- GBT8731-2008易切削结构钢.pdf
- GBT8732-1988汽轮机叶片用钢.pdf
- GBT8732-2014汽轮机叶片用钢.pdf
- GBT8740-2005铸造轴承合金锭.pdf
- GBT8740-2013铸造轴承合金锭.pdf
- GBT8746-2009纺织品燃烧性能垂直方向试样易点燃性的测定.pdf
- GBT8749-2008优质碳素结构钢热轧钢带.pdf
- GBT8750-1997半导体器件键合金丝.pdf
- GBT8750-2014半导体封装用键合金丝.pdf
相关文档
- 施工规范CECS140-2002给水排水工程埋地管芯缠丝预应力混凝土管和预应力钢筒混凝土管管道结构设计规程
- 施工规范CECS141-2002给水排水工程埋地钢管管道结构设计规程
- 施工规范CECS142-2002给水排水工程埋地铸铁管管道结构设计规程
- 施工规范CECS143-2002给水排水工程埋地预制混凝土圆形管管道结构设计规程
- 施工规范CECS145-2002给水排水工程埋地矩形管管道结构设计规程
- 施工规范CECS190-2005给水排水工程埋地玻璃纤维增强塑料夹砂管管道结构设计规程
- cecs 140:2002 给水排水工程埋地管芯缠丝预应力混凝土管和预应力钢筒混凝土管管道结构设计规程(含条文说明)
- cecs 141:2002 给水排水工程埋地钢管管道结构设计规程 条文说明
- cecs 140:2002 给水排水工程埋地管芯缠丝预应力混凝土管和预应力钢筒混凝土管管道结构设计规程 条文说明
- cecs 142:2002 给水排水工程埋地铸铁管管道结构设计规程 条文说明
