DLT276-2012高压直流设备无线电干扰测量方法.pdf 7页

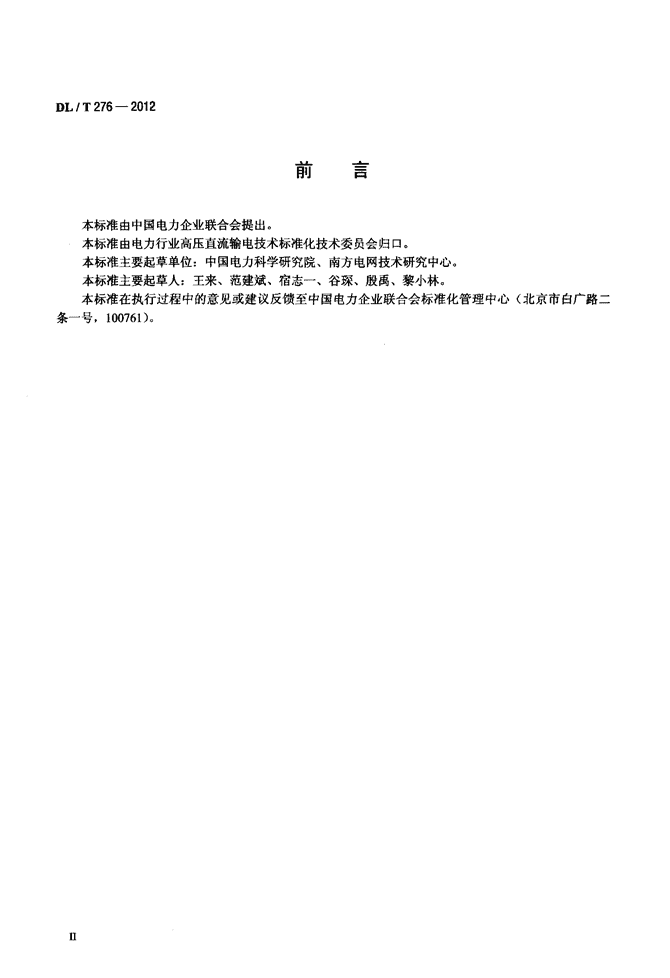

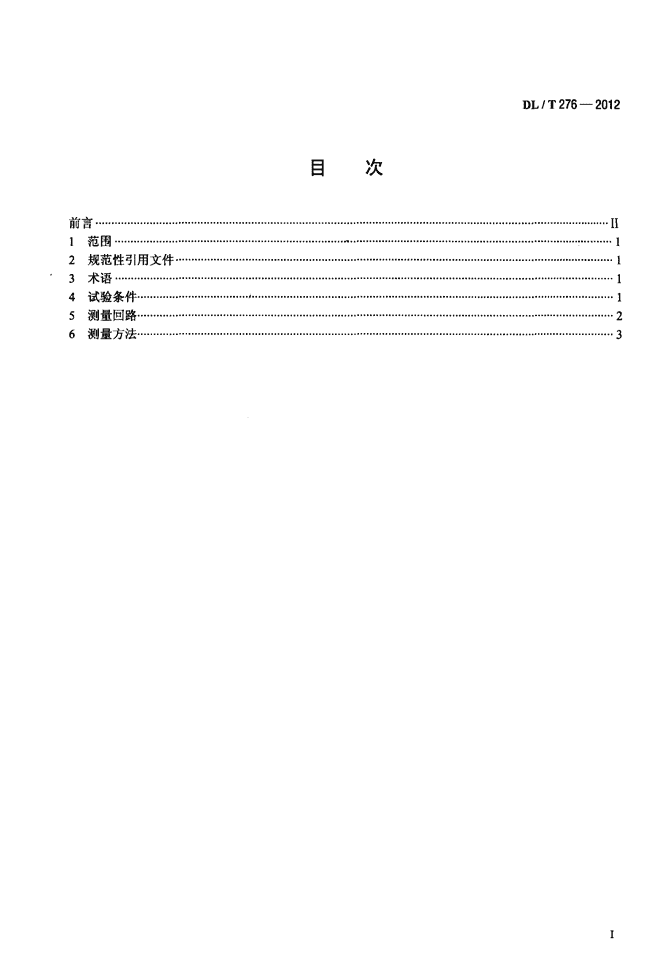

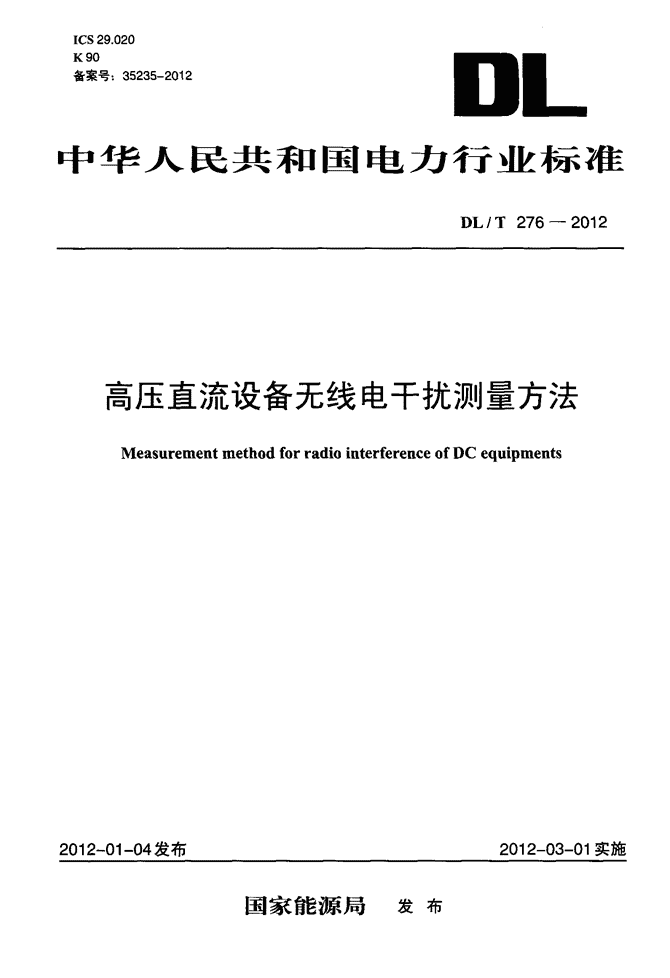

'ICS29．020K90备案号：35235—2012口L中华人民共和国电力行业标准DL，"17276—2012吉乃亡同fF直流设备无线电干扰测量方法MeasurementmethodforradiointerferenceofDCequipments2012—01—04发布2012一03—01实施国家能源局发布 目次前言⋯⋯-⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯一l范围-⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯一⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯．．2规范性引用文件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯·⋯⋯·3术{吾⋯⋯⋯⋯⋯⋯·⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯·⋯”DL，T276—2012⋯⋯⋯⋯⋯⋯⋯-·II⋯·⋯⋯⋯⋯⋯⋯“1⋯⋯⋯⋯⋯⋯⋯⋯l⋯⋯⋯⋯⋯⋯⋯⋯14试验条件⋯⋯⋯⋯⋯⋯⋯⋯⋯“．⋯⋯⋯⋯⋯⋯⋯-⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯·15测量回路⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯-⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯·26测量方法⋯⋯⋯⋯⋯⋯⋯·⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯-⋯⋯⋯⋯⋯⋯⋯⋯⋯3 DL，T276—2012刖舌本标准由中国电力企业联合会提出。本标准由电力行业高压直流输电技术标准化技术委员会归口。本标准主要起草单位：中国电力科学研究院、南方电网技术研究中心。本标准主要起草人：王来、范建斌、宿志一、谷琛、殷禹、黎小林。本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心(北京市自广路二条一号，100761)。Ⅱ 高压直流设备无线电干扰测量方法DL，T276—20121范围本标准规定了直流电压下高压电气设备和导体的无线电干扰测量方法。本标准适用于高压直流分压器、避雷器、隔离开关、导线、绝缘子、金具、平波电抗器、直流TA、支柱绝缘子、噪声滤波器等高压电气设备和导体的无线电干扰测量。本标准的测量方法仅限于测量试品的无线电干扰传导部分，不涉及其静电感应及辐射部分的干扰。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB厂r2900．19一1994电工术语高电压试验技术和绝缘配合GB4365--2003电工术语电磁兼容GB／T6113．10l一2008无线电骚扰和抗扰度测量设备和测量方法规范第卜1部分：无线电骚扰和抗扰度测量设备测量设备GB11604--1989高压电器设备无线电干扰测试方法GB／T16927．1一1997高电压试验技术第1部分：一般试验要求(IEC60-l：1989，NEQ)JB广r3567—1999高压绝缘子无线电干扰试验方法3术语GB4365--2003和GB2900．19—1994中的术语适用于本标准。4试验条件4．1总则本标准中的试验条件应符合GB／T16927．1～1997中第5章中的相关规定。4．2气象条件对气象条件不做特殊要求，该气象条件应保证设备及测量仪器能够正常工作。无线电干扰值不进行气象校正。如用户对气象条件有特殊要求，则按照要求进行。4．3试品要求一般情况下，应在干燥条件下采用干净试品进行测量。试验时应保证试品表面清洁干净，无任何可能引入测量干扰的灰尘、纤维或脏污。需要测量特殊情况下设备的无线电干扰水平时，也可在试品处于潮湿、污秽等条件下进行。试品应完整配置由用户或生产方规定的对测量有影响的全部附件，按照相应标准中规定的标准安装方法或模拟实际运行情况中的方式进行安装。测量时必须对试品以外的部分采用适当的防晕措施，以避免其局部放电带来的干扰。4．4背景要求无线电干扰试验之前，应对由试验场地或试验设备等产生的背景干扰进行测量。背景干扰应在试品布置完毕、电源已经合闸但尚未施加电压时对试验回路进行测量。原则上，背景干扰电压应不大于 DL，T276—2012试品无线电干扰电压的30％。4．5测量仪器通常情况，应使用符合GB／T6113．10l一2008、持有有效计量检定证书的无线电干扰测量仪器。特殊情况下可以使用其他测量仪器，但要求其测量能够转化为准峰值。4．6测量频率根据试品的应用要求和具体情况，试品无线电干扰水平的测量选择在0．5×(1±10％)MHz或1．0X(1±10％)MHz的频率下进行。有协议时也可在其他频率下进行测量。5测量回路5．1测量回路图测量回路如图1所示。试品卜滤波器：Rl、R2一分压电阻；删合电容器；L一谐振电抗器M～测量仪器；Rm．_钡4量仪器的内阻图1测量回路图5．2滤波器(F)滤波器在测量频率下应具有高阻抗，用于滤除电源侧可能包含的该测量频率下的干扰信号，其阻抗值一般应大于10kQ。滤波器的衰减值是指将高频信号发生器与试验电源并联，保持信号发生器送出的信号强度不变，在接入和短接滤波器这两种情况下测量仪器上读数之差。对于300n的负载，滤波器至少应能提供35dB的衰减。5．3电阻(置l、R2、Rm)电阻月2与测量仪器的内阻月。并联，再和电阻Rl串联后，应与试品运行时的无线电干扰负载阻抗相匹配，可取300f2。5．4耦合电容器(c)耦合电容器和谐振电抗器组成串联谐振回路。当电阻R：与R。并联，再和只1串联后，阻值约为30(0时，在测量频率下，耦合电容C、谐振电抗器L和电阻串联后的阻抗值应为(3004-40)Q，且相位角6<20。。耦合电容器应能承受试品最大试验电压，并且自身不产生无线电干扰。～5．5谐振电抗器(L)谐振电抗器和耦合电容器组成串联谐振回路，谐振回路在测量频率下应具有低阻抗，在50Hz频率下具有高阻抗。5．6回路衰减系数和测量回路的校准5．6．1回路衰减系数切断高压试验电源，将内阻大于20k．Q的高频信号发生器(可用标准高频信号发生器输出端与20kQ电阻串联代替)直接并联到试品两端，发生器在测量频率下发出1v左右信号，记录此时测量仪2 DL，T976—2012器的读数(dB)；保持高频信号发生器在测量频率下的输出信号不变，将耦合电容器和谐振电抗器短接，记录此时测量仪器的读数(dB)，后者读数与前者读数之差即为回路衰减系数Ac。首次测量或试品的电容量有显著不同时，应对回路的衰减系数重新进行测定。5．6．2测量回路的校准测量回路在开始试验之前或试品的电容量显著不同时，应对回路进行校准，以保证测量结果的准确性。5．7分压系数试品两端实际干扰电压为u，经R与心并联，再和焉串联后，测量仪器两端干扰电压为‰，则：AR=2019篙斧㈩式中：4——分压系数，dB。6测量方法6．1测量回路背景干扰水平将试品布置完毕，无线电干扰水平测量回路如图1所示。将电源合闸，不向试品施加电压，读出此时的无线电干扰值。62试验电压和试验步骤本标准不规定试验电压及无线电干扰水平的极限值。试验电压一般由用户提出，但不低于1．1倍额定电压。如无特殊要求，可在试验电压的30％～110％范围内进行测量。首先在试品上施加试验电压的110％，并维持5min，然后逐渐降到试验电压的30％，再逐渐升高电压，直至电压起始值。然后按每级为试验电压10％的级差逐级降低电压至试验电压的30％。在该次降压过程的同时，在每级电压下对试品进行无线电干扰水平测量，由此可作出一条无线电干扰水平和旅加电压的关系曲线。6．3测量结果测量位置的无线电干扰的强度以分贝值来表示：厶22019(‰／‰)(2)式中：以——测量的无线电干扰值，dB；玑——基准电压，IIIV：L，m——实测的干扰电压，¨v。试品的无线电干扰测量结果由三部分构成：一巩+4+4(3)式中：A——试品的无线电干扰值，dB；4——回路衰减系数，dB。 155123816上架建议：规程规范／电力工程／输配电中华人民共和国电力行业标准高压直流设备无线电干扰测量方法DL，T276—2012^中国电力出版社出版、发行北京市东城区北京站西街19号100005http：／／www．ceppsgcctomcn)北京博图彩色印刷有限公司印刷^2012年3月第一版2012年3月北京第一次印刷880毫米X1230毫米16开本05印张8千字印数0001--3000册^统一书号155123·816定价9．00元敬告读者本书封面贴有防伪标签，刮开涂层可查询真伪本书如有印装质量问题，我社发行部负责退换版权专有翻印必究'
