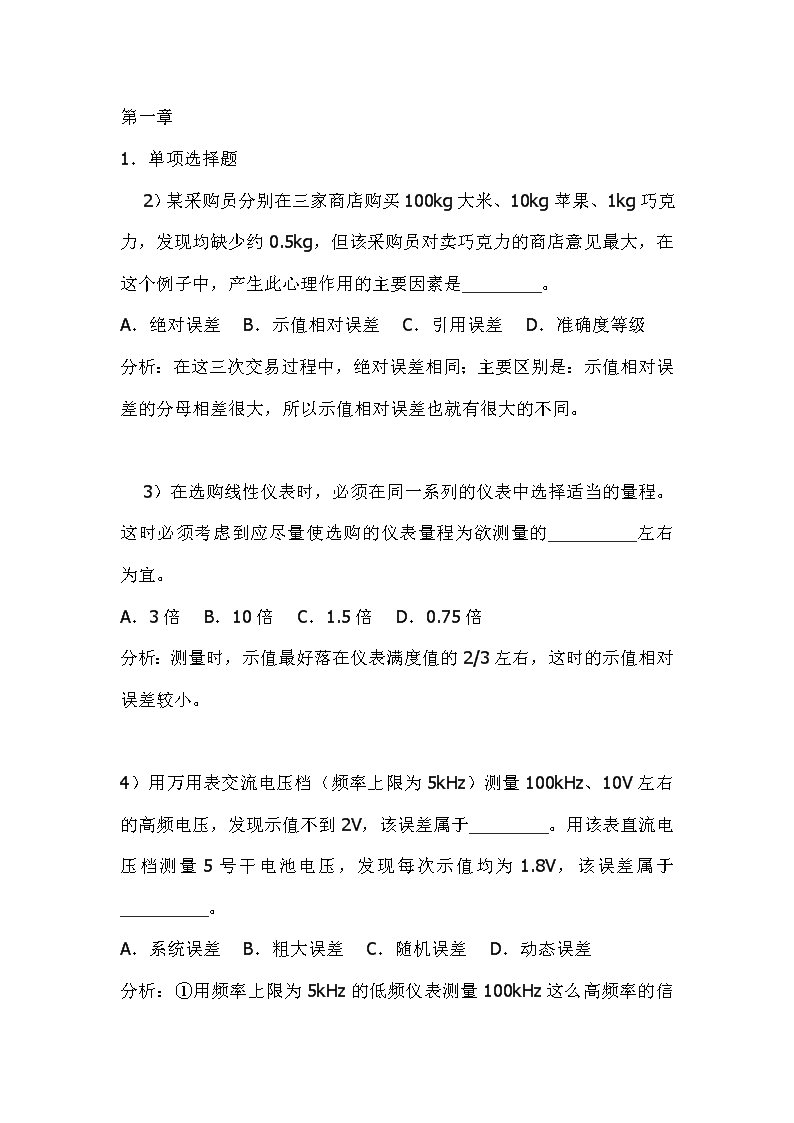

'第一章1．单项选择题  2）某采购员分别在三家商店购买100kg大米、10kg苹果、1kg巧克力，发现均缺少约0.5kg，但该采购员对卖巧克力的商店意见最大，在这个例子中，产生此心理作用的主要因素是________。A．绝对误差  B．示值相对误差  C．引用误差  D．准确度等级分析：在这三次交易过程中，绝对误差相同；主要区别是：示值相对误差的分母相差很大，所以示值相对误差也就有很大的不同。  3）在选购线性仪表时，必须在同一系列的仪表中选择适当的量程。这时必须考虑到应尽量使选购的仪表量程为欲测量的_________左右为宜。A．3倍  B．10倍  C．1.5倍  D．0.75倍分析：测量时，示值最好落在仪表满度值的2/3左右，这时的示值相对误差较小。4）用万用表交流电压档（频率上限为5kHz）测量100kHz、10V左右的高频电压，发现示值不到2V，该误差属于________。用该表直流电压档测量5号干电池电压，发现每次示值均为1.8V，该误差属于_________。A．系统误差  B．粗大误差  C．随机误差  D．动态误差分析：① 用频率上限为5kHz的低频仪表测量100kHz这么高频率的信号，由于低频仪表的频率响应跟不上，例如整流二极管的响应慢，放大器需要一定的稳定时间等等，所以读数变小。②测量5号干电池电压（正常为1.5V左右，新的约1.65V，旧的低于1.4V），如果每次示值均为1.8V，很明显是偏大了许多。5）重要场合使用的元器件或仪表，购入后需进行高、低温循环老化试验，其目的是为了_________。A．提高准确度  B．加速其衰老  C．测试其各项性能指标  D．提早发现故障，提高可靠性分析：高、低温，循环老化试验的结果能较快地暴露出有问题的仪表，并使得这一批仪表尽快进入“稳定试用期”。有的时候，还要在高温条件下，故意加上最高额定电源电压；在低温时，故意加上最低额定电源电压。这样去折腾它们，很恶劣哦！哪些不合格的仪表“泡沫”就会很快“破裂”啦！第二章1．单项选择题  1）电子秤中所使用的应变片应选择______应变片；为提高集成度，测量气体压力应选择______；一次性、几百个应力试验测点应选择______应变片。A．金属丝式  B．金属箔式  C．电阻应变仪   D．固态压阻式传感器分析：电子秤要求长时间地、稳定地测量物体的重量啦，应变片贵一点不要紧。一次性、几百个应力试验测点应选择便宜一点的啦。提高集成度，测量气体压力应选择半导体啦！2）应变测量中，希望灵敏度高、线性好、有温度自补偿功能，应选择______测量转换电路。A．单臂半桥  B．双臂半桥  C．四臂全桥分析：灵敏度高、线性好、有温度自补偿功能，肯定不选单臂啦！3）在图2-17a的热敏电阻体温表中，热敏电阻测量转换电路调试过程的步骤是______。若发现毫伏表的满度值偏大，应将RP2往______调。A．先调节RP1，然后调节RP2  B．同时调节RP1、RP2C．先调节RP2，然后调节RP1  D．上  E..下  F.左  G.右分析：大多数仪表通常总是先调零，再调满度啦！如果倒过来，调好满度，再调零，再去看满度值，就会发现，满度值又变啦。毫伏表的满度值偏大，应将电位器往阻值大的方向调，依据是欧姆定律！4）图2-17的热敏电阻体温表中的Rt（热敏电阻）应选择______热敏电阻，图2-18热电阻与继电器连接中的Rt应选择__________热敏电阻。A．NTC指数型  B．NTC突变型  C．PTC突变型   分析：图2-17的热敏电阻体温表中的Rt（热敏电阻）应选择单片机能根据某个数学方程进行计算的热敏电阻，热电阻与继电器连接中的Rt应选择变化较突然的热敏电阻，而且要求当温度变大到某设定值时，阻值要突然变小。这个设定值要向销售商说明。5）MQN气敏电阻可测量______的浓度，TiO2气敏电阻可测量______的浓度。A．CO  B.N2  C．气体打火机车间的有害气体  D．锅炉烟道中剩余的氧气分析：MQN气敏电阻是用于煤气之类的可燃性气体的测量。TiO2气敏电阻是用于判断汽车的汽油在发动机里，是否完全燃烧。如果缺氧，就加大风门啦什么的。6）湿敏电阻用交流电作为激励电源是为了______。A．提高灵敏度  B．防止产生极化、电解作用   C．减小交流电桥平衡难度分析：记得中学时好像看到过一个实验，老师将两根电极插在水里头，通上直流电，在电极的周围会产生好多起泡泡。用试管收集起来，正极这边的气体好像是能够助燃，是不是这样忘掉了。如果通入交流电，正负极老是颠倒来，颠倒去的，气泡泡很少啦！要知道，气泡是影响导电的！7）当天气变化时，有时会发现在地下设施（例如地下室）中工作的仪器内部印制板漏电增大，机箱上有小水珠出现，磁粉式记录磁带结露等，影响了仪器的正常工作。该水珠的来源是______。  A.．从天花板上滴下来的        B．由于空气的绝对湿度达到饱和点而凝结成水滴C．空气的绝对湿度基本不变，但气温下降，室内的空气相对湿度接近饱和，当接触到温度比大气更低的仪器外壳时，空气的相对湿度达到饱和状态，而凝结成水滴分析：因为即使有盖子，盖子底下也有水，所以绝对不是从天花板上滴下来嘀！做学生时，好像有人研究过，说选C的概率比较大。8）在使用测谎器时，被测试人由于说谎、紧张而手心出汗，可用______传感器来检测。A．应变片  B．热敏电阻  C．气敏电阻  D.湿敏电阻分析：你试试看，给女朋友什么嘀，说个假话啦什么的，你心跳加速，脸红，严重时手心出汗。当然，如果你经常撒谎，啥反应也没有。我们只能测量老实人偶尔撒谎啦。估计测谎仪对007就没有用武之地。第三章1．单项选择题  m左右，应选择______自感传感器为宜。m 1）欲测量极微小的位移，应选择_______自感传感器。希望线性好、灵敏度高、量程为1mm左右、分辨力为1A．变隙式  B．变面积式  C．螺线管式m左右，用变隙式达不到线性度要求，用变面积式，灵敏度达不到要求。m分析：线性好、灵敏度高、量程为1mm左右、分辨力为11mm，应选择线圈骨架长度为______左右的螺线管式自感传感器或差动变压器。±2）希望线性范围为A．2mm  B．20mm  C．400mm  D．1mm1mm，就是说线性范围为2mm啦。线圈骨架长度通常要达到线性范围的10倍以上，才能得到整个测量范围里头是线性的，比如说0.5%吧。±分析：线性范围为3）螺线管式自感传感器采用差动结构是为了______。  A．加长线圈的长度从而增加线性范围  B．提高灵敏度，减小温漂  C．降低成本  D．增加线圈对衔铁的吸引力分析：螺线管式自感传感器采用差动结构后，吸力引起的振动抵消了，温度引起的热胀冷缩也抵消了。4）自感传感器或差动变压器采用相敏检波电路最重要的目的是为了______。  A．提高灵敏度  B．将输出的交流信号转换成直流信号C．使检波后的直流电压能反映检波前交流信号的相位和幅度 分析：普通的二极管整流电路只能将交流电变成直流电，无法判别相位。0.0mm时，预先调整电感传感器的安装高度，使衔铁正好处于电感传感器中间位置）。±1mm轴的直径误差，应选择线性范围为______的电感传感器为宜（当轴的直径为φ10mm±5）某车间用图3-18的装置来测量直径范围为φ10mmA．10mm  B．3mm  C．1mm  D.12mm1mm，也就是最多变化2mm，应选择线性范围为2~4mm的传感器。选得太大了，比如说，12mm，灵敏度就变小了，价格也上去了。±1mm的轴，标称值的φ10mm不要去理睬它，可以预先调整电感传感器的安装高度，使衔铁正好处于电感传感器中间位置，φ10mm也好，φ20mm也好，都与测量没有多大关系。主要考虑轴的变化范围为±分析：直径范围为φ10mm6）希望将信号传送到1km之外，应选用具有______输出的标准变送器。A．0～2V  B．1～5V  C．0～10mA   D．4～20mA分析：当然选现在最通用的电流输出型的仪表。这里的4mA是给仪表内部的集成电路用的。第四章1．单项选择题1）塑料表面经常镀有一层金属镀层，以增加美观和提高耐磨性。金属镀层越薄，镀层中的电涡流也越小。欲测量金属镀层厚度，电涡流线圈的激励源频率约为______。而用于测量小位移的螺线管式自感传感器以及差动变压器线圈的激励源频率通常约为______。A．50～100Hz  B．1～10kHz  C．10～50kHz  D．100kHz～2MHz分析：按照电涡流哪一章一开始说的，频率好像比较高啦，好像图4-1上有。螺线管式自感传感器以及差动变压器线圈的激励源频率好像是几千赫兹吧，书上在差动变压器那一节里头有，找找看。2）电涡流接近开关可以利用电涡流原理检测出______的靠近程度。A．人体  B．水  C．金属零件  D．塑料零件电涡流接近开关的测量对象好像是要导电性能良好的，人的手导电性一点点啦，不会产生多少电涡流。3）电涡流探头的外壳用______制作较为恰当。A．不锈钢  B．塑料  C．黄铜   D．玻璃分析：电涡流探头的外壳如果用导电的物体，外壳本身就产生电涡流了。高频电场、高频磁场就被屏蔽了。用导磁的物体也不行啦。磁力线会在导磁体内部组成闭合回路，无法达到被测物，也就是磁屏蔽啦。4）当电涡流线圈靠近非磁性导体（铜）板材后，线圈的等效电感L______，调频转换电路的输出频率f______。A．不变  B．增大  C．减小分析：当电涡流线圈靠近非磁性导体（铜）板材后，导体的表面产生电涡流，发热，损耗了激励线圈的能量，用电表测量，可以看到激励电流大增。原因就是激励线圈的等效阻抗下降。线圈的等效阻抗中，主要成分是感抗。  5）欲探测埋藏在地下的金银财宝，应选择直径为______左右的电涡流探头。欲测量油管表面的细小裂纹，应选择直径为______左右的探头。A．0.1mm  B．5mm  C．50mm  D．500mm分析：电涡流探头的直径越大，测量范围就越大；探头的线圈直径越小，分辨率就越高。  6）用图4-12b的方法测量齿数z=60的齿轮的转速，测得f=400Hz，则该齿轮的转速n等于______r/min。A．400  B．3600  C．24000  D．60分析：n=60f/z7）动作滞差特性例如（图4-15）中的接近开关动作距离是______，动作滞差是______。A．2mm  B．3mm  C．1mm   D．5mm分析：接近开关的动作距离是指探头从无穷远逐渐靠近被测物，直至输出状态翻转。动作滞差是指探头再次远离被测物，状态不会马上翻转，要推后到一定的距离后，才复位。这个复位距离减去动作距离就是动作滞差。第五章1．单项选择题1）在两片间隙为1mm的两块平行极板的间隙中插入______，可测得最大的电容量。A．塑料薄膜  B．干的纸  C．湿的纸   D．玻璃薄片分析：塑料薄膜、干的纸、玻璃薄片的介电常数可以查表5-1。介电常数越大，插入两块平行极板的间隙之后所引起的容量变化也越大。水的介电常数有80之多。一张干的纸吸收了水之后，就相当于在两块平行极板的间隙中插入一片水的薄膜，这个水的薄膜越厚，对电容量的贡献就越大。所以当纸吸收空气中的水分后，容量变大，可用于测量空气的相对湿度。当然，纸的材质不稳定，厂商多用吸水的塑料薄膜代替纸来吸收空气的水分。我们看到的隐形眼镜就属于吸水性塑料。为什么是空气的相对湿度啦？夏天有时候空气的温度很高，它所含的水分也很多，这时的空气绝对湿度很大，但由有关湿度的知识可知，这时的相对湿度并不大，并不闷热。有时冬天虽然空气所含水分的绝对重量克数并不大，但湿度可能达到95%。这时是又冷又潮，难受。纸张等物体吸收水分的能力是根据空气的相对湿度来决定的。相对湿度越大，被纸吸收得就越多。相对湿度越小，被纸吸收的水分就从纸的内部蒸发出来了。又如在无风的空间里悬挂一件湿衣服，这湿衣服是不是容易晾干，要看空气的相对湿度。不但要看空气中的水汽的重量克数，还要看当时空气的温度。若空气中水汽密度增大至某一数值时，从空气撞回衣服的水汽质量等于从衣服跳到空气的水汽质量，衣服的水分就不再减少，也就是水分的一出一入已达到“动态平衡”(dynamicequilibrium)。那么，什么叫做叫做空气的“相对湿度”呢？空气中实际所含水蒸汽密度和同温度下饱和水蒸汽密度的百分比值，叫做空气的“相对湿度”。空气的干湿程度和空气中所含有的水汽量接近饱和的程度有关，而和空气中含有水汽的绝对量却无直接关系。例如，空气中所含有的水汽的压强同样等于1606.24Pa（12.79毫米汞柱）时，在炎热的夏天中午，气温约35℃，人们并不感到潮湿，因此时离水汽饱和气压还很远，物体中的水分还能够继续蒸发。而在较冷的秋天，大约15℃左右，人们却会感到潮湿，因这时的水汽压已经达到过饱和，水分不但不能蒸发，而且还要凝结成水。2）电子卡尺的分辨率可达0.01mm，行程可达200mm，它的内部所采用的电容传感器型式是______。A．变极距式  B．变面积式   C．变介电常数式分析：电子卡尺要求线性和大范围的位移测量。  3）在电容传感器中，若采用调频法测量转换电路，则电路中______。  A．电容和电感均为变量      B．电容是变量，电感保持不变C．电容保持常数，电感为变量  D．电容和电感均保持不变分析：电容传感器中，若采用调频法测量转换电路，LC振荡器中的电感不应变化。  4）利用图5-13所示的湿敏电容可以测量______。  A．空气的绝对湿度  B．空气的相对湿度C．空气的温度      D．纸张的含水量分析：这个问题在第五章第1）题中已经解释过了  5）轿车的保护气囊可用______来控制。A．气敏传感器  B．湿敏传感器  C．差动变压器  D．电容式加速度传感器分析：汽车受到撞击，就相当于受到一个负向的加速度。  6），当储液罐中装满液体后（见图5-16），电容差压变送器中的膜片__________。A．向左弯曲  B．向右弯曲   C．保持不动分析：向压力小的方向弯曲  7）自来水公司到用户家中抄自来水表数据，得到的是______。  A．瞬时流量，单位为t/h  B．累积流量，单位为t或m3C．瞬时流量，单位为k/g  D．累积流量，单位为kg分析：自来水公司要测的是一个月你们家用了多少水8）在图5-17中，管道中流体的流速越快，压力就越_________。A．大  B．小  C.不变  分析：火车向你开过来的时候，你靠得太近，是被吸进去？还是推出来？打农药或杀虫剂的时候，也是用高压高速气体产生负压的原理，使农药或其他化学液体被高速气体带出来。而不是大家想象的，好像是高压气体将化学液体挤出来。  9）在管道中的流体自左向右流动时（见图5-17），_________。A．p1>p2  B．p1
