盛隆电气集团有限公司涂装前处理污水处理工程设计方案 17页

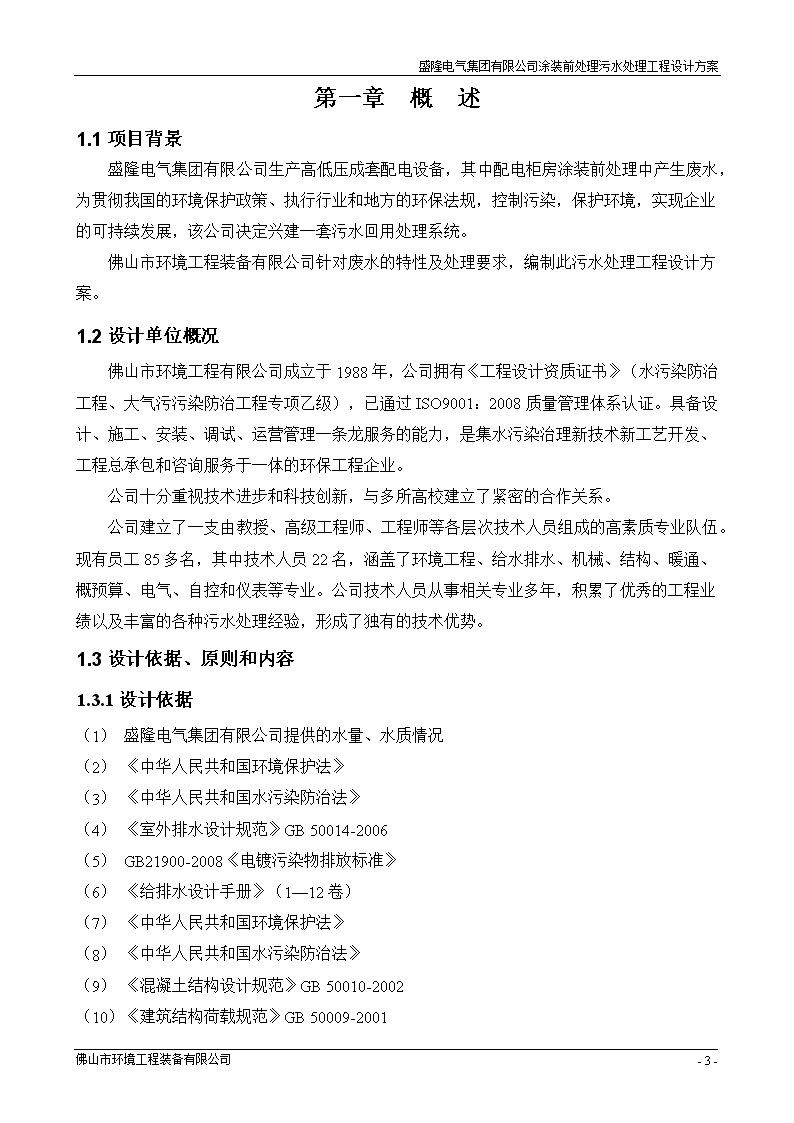

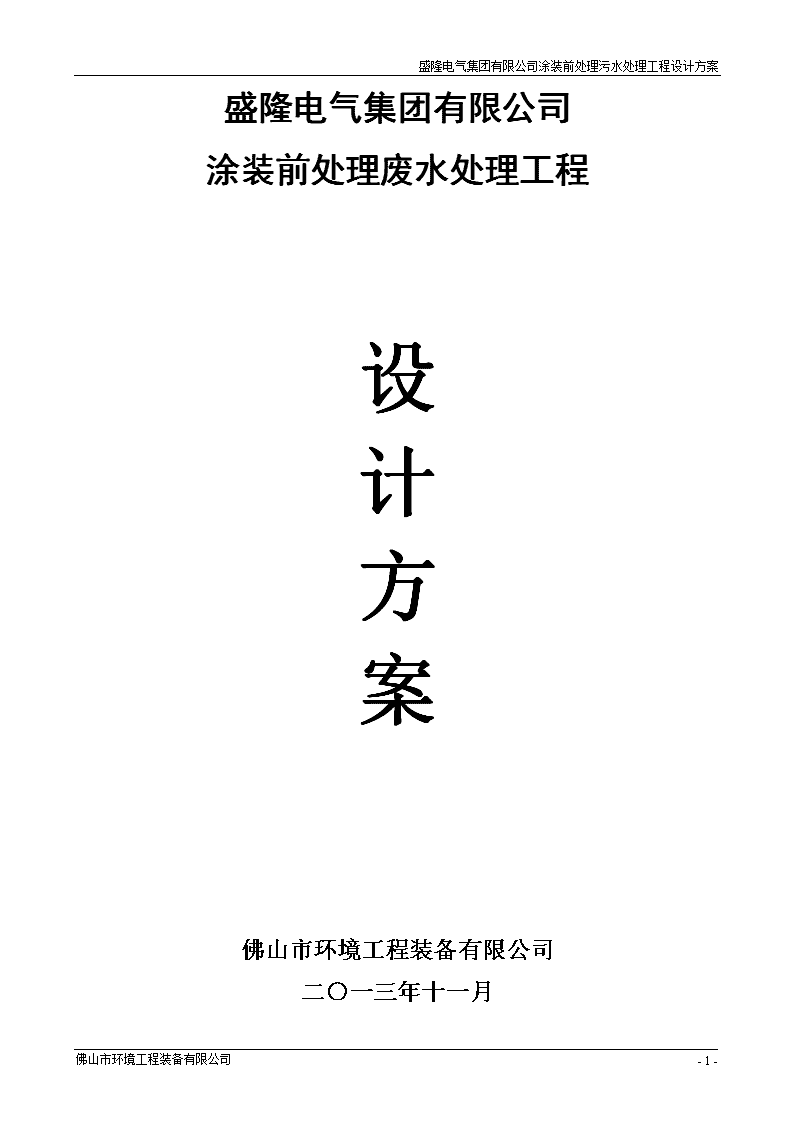

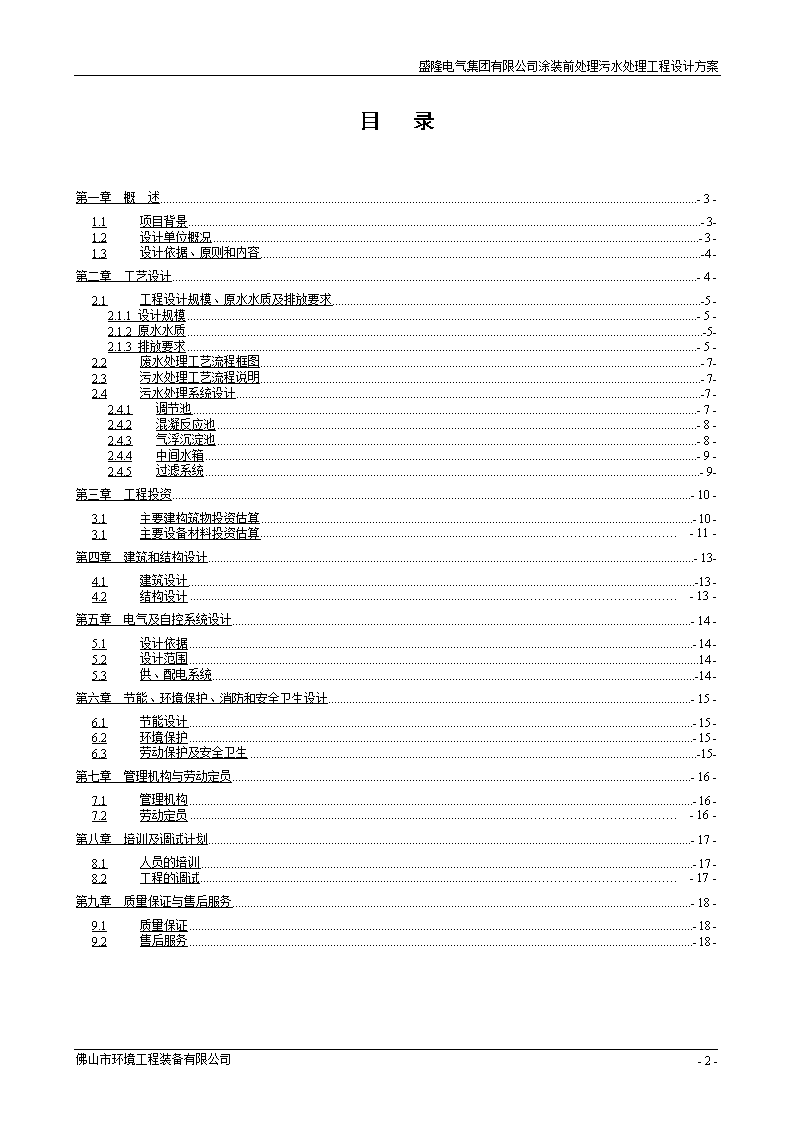

'盛隆电气集团有限公司涂装前处理污水处理工程设计方案盛隆电气集团有限公司涂装前处理废水处理工程设计方案佛山市环境工程装备有限公司二○一三年十一月-17-佛山市环境工程装备有限公司 盛隆电气集团有限公司涂装前处理污水处理工程设计方案目录第一章概述-3-1.1项目背景-3-1.2设计单位概况-3-1.3设计依据、原则和内容-4-第二章工艺设计-4-2.1工程设计规模、原水水质及排放要求-5-2.1.1设计规模-5-2.1.2原水水质-5-2.1.3排放要求-5-2.2废水处理工艺流程框图-7-2.3污水处理工艺流程说明-7-2.4污水处理系统设计-7-2.4.1调节池-7-2.4.2混凝反应池-8-2.4.3气浮沉淀池-8-2.4.4中间水箱-9-2.4.5过滤系统-9-第三章工程投资-10-3.1主要建构筑物投资估算-10-3.1主要设备材料投资估算-11-第四章建筑和结构设计-13-4.1建筑设计-13-4.2结构设计-13-第五章电气及自控系统设计-14-5.1设计依据-14-5.2设计范围14-5.3供、配电系统-14-第六章节能、环境保护、消防和安全卫生设计-15-6.1节能设计-15-6.2环境保护-15-6.3劳动保护及安全卫生-15-第七章管理机构与劳动定员-16-7.1管理机构-16-7.2劳动定员-16-第八章培训及调试计划-17-8.1人员的培训-17-8.2工程的调试-17-第九章质量保证与售后服务-18-9.1质量保证-18-9.2售后服务-18--17-佛山市环境工程装备有限公司 盛隆电气集团有限公司涂装前处理污水处理工程设计方案第一章概述1.1项目背景盛隆电气集团有限公司生产高低压成套配电设备，其中配电柜房涂装前处理中产生废水，为贯彻我国的环境保护政策、执行行业和地方的环保法规，控制污染，保护环境，实现企业的可持续发展，该公司决定兴建一套污水回用处理系统。佛山市环境工程装备有限公司针对废水的特性及处理要求，编制此污水处理工程设计方案。1.2设计单位概况佛山市环境工程有限公司成立于1988年，公司拥有《工程设计资质证书》（水污染防治工程、大气污污染防治工程专项乙级），已通过ISO9001：2008质量管理体系认证。具备设计、施工、安装、调试、运营管理一条龙服务的能力，是集水污染治理新技术新工艺开发、工程总承包和咨询服务于一体的环保工程企业。公司十分重视技术进步和科技创新，与多所高校建立了紧密的合作关系。公司建立了一支由教授、高级工程师、工程师等各层次技术人员组成的高素质专业队伍。现有员工85多名，其中技术人员22名，涵盖了环境工程、给水排水、机械、结构、暖通、概预算、电气、自控和仪表等专业。公司技术人员从事相关专业多年，积累了优秀的工程业绩以及丰富的各种污水处理经验，形成了独有的技术优势。1.3设计依据、原则和内容1.3.1设计依据（1）盛隆电气集团有限公司提供的水量、水质情况（2）《中华人民共和国环境保护法》（3）《中华人民共和国水污染防治法》（4）《室外排水设计规范》GB50014-2006（5）GB21900-2008《电镀污染物排放标准》（6）《给排水设计手册》（1—12卷）（7）《中华人民共和国环境保护法》（8）《中华人民共和国水污染防治法》（9）《混凝土结构设计规范》GB50010-2002（10）《建筑结构荷载规范》GB50009-2001-17-佛山市环境工程装备有限公司 盛隆电气集团有限公司涂装前处理污水处理工程设计方案（1）《砌体结构设计规范》GB50003-2001（2）《建筑设计防火规范》GB50016-2006（3）《建筑照明设计规范》GB50034-2004（4）《建筑结构制图标准》GB/T50105-2001（5）其它相关规范及标准1.3.2设计原则（1）符合国家、地方的法律、法规以及业主的要求。采用工艺具有可靠性、成熟性、运行稳定、运行费用低、管理维护简单、自动化程度高，保证处理后的水达到业主要求的回用标准；（2）设备、器材及电气部分采用名牌厂家产品，质量可靠；（3）采用切实可行的技术手段，提高装备水平，使污水处理站的生产尽可能实现自动化操作，以减少运行人员，降低劳动强度；（4）妥善处理处理过程中产生的污泥，不对环境产生二次污染；（5）中水处理站整体环境与周围环境相协调。1.3.3设计内容（1）污水处理工艺方案的设计说明；（2）污水处理系统中新建建、构筑物的参数设计；（3）工艺设备、电气设备及自控仪表的选型；（4）工程投资估算及运行成本分析；（5）处理系统平面布置图第二章工艺设计2.1工程设计规模、原水水质及排放要求2.1.1设计规模该涂装前处理采用汉高钠米陶瓷代替传统表面处理工艺，其中废水排放主要为各工段槽液定期排放，由于水量比较小，本设计采用间歇式运行。2.1.2原水水质与回用要求废水经过处理后，出水水质达到《污水综合排放标准》（GB8978-1996）中一级标准。-17-佛山市环境工程装备有限公司 盛隆电气集团有限公司涂装前处理污水处理工程设计方案2.2污水处理工艺流程涂装前处理废水集水池氢氧化钠PACPAM滤液至集水池混凝反应池压滤机压滤机气浮沉淀池泥渣污泥外运处理中间水箱至集水池多介质过滤器反洗水活性碳过滤器达标排放2.3工艺流程简介和特点污水由集水池泵提升进入化学反应池，反应池中加入除磷和混凝剂经调节PH后发生化学沉淀和混凝反应，进入气浮池分离去除污水中的磷酸盐沉淀和悬浮物、油类、细微颗粒、胶体等，气浮出水流入预处理水箱用泵加压进入多介质过滤器和活性碳过滤，去除水带来的细小颗粒、悬浮物、胶体、有机物等杂质，处理后达标排放。2.4污水处理系统设计2.4.1集水池（1）功能：收集前处理工艺的废水，用泵提升进入后续处理系统。尺寸：L×B×H=3×2×3.5m数量：1座有效水深：3m结构形式：钢混结构（池内壁做防腐）（3）主要设备：-17-佛山市环境工程装备有限公司 盛隆电气集团有限公司涂装前处理污水处理工程设计方案A、污水提升泵数量：2台（1用1备）型号：40FZB-20功率：N=2.2kW/台流量：Q=5m3/h扬程：H=15mB、浮球液位计数量：1套2.4.2混凝反应池（1）功能：调节PH经混凝反应后气浮分离去除水中悬浮物、油类和胶体物质。（2）设计参数：设计水量：Q=5m3/h尺寸：L×B×H=3×1×2m数量：1座有效水深：1.7m停留时间：HRT＝1h结构形式：碳钢防腐（3）主要设备：A、搅拌机数量：3台功率：N=0.75kW/台轴长：1.7米材质：SUS304（杆式搅拌）B、计量泵数量：3台型号：意大利SEKO流量：Q=50L/h加药桶数量：3个材质：PE容积：250LC、PH自动调整系统数量：1台型号：ORP台湾上泰2.4.3气浮沉淀池（1）功能：分离去除反应后产生的悬浮物。（2）设计参数：设计水量：Q=5m3/h（3）主要设备：A、气浮设备数量：1套型号：GF-5功率：N=1.85kW/套设备尺寸：L×B×H=3.5×1.5×1.8m材质：碳钢防腐B、气动隔膜泵-17-佛山市环境工程装备有限公司 盛隆电气集团有限公司涂装前处理污水处理工程设计方案型号：QBY-40数量：1台流量：Q=5m3/h扬程：H=15mC、厢式压滤机数量：1台型号：XMY3/500-UB(K) 过滤面积：3m2有效滤室容积：45L2.4.4中间水箱（1）功能：收集经气浮池处理后的废水，经泵提升至预处理系统。（3）主要设备：A、水箱数量：1个容积：4000L材质：PEB、输送泵数量：1台型号：CDLF5-5功率：N=1.1kW/台流量：Q=5m3/h扬程：H=32mC、浮球液位计数量：1套2.4.5预处理系统（1）功能：预处理废水中悬浮物、油类、胶体物质，处理后达标排放。（2）设计参数：设计水量：Q=5m3/h（3）主要设备：A、多介质过滤器数量：1台型号：￠700材质：SUS304设备形式：垂直圆筒运行流速：10m/h处理水量：5m3/h反洗方式：水混合反洗反洗水强度：10～12L/m2·sB、活性碳过滤器数量：1台型号：￠700材质：SUS304设备形式：垂直圆筒-17-佛山市环境工程装备有限公司 盛隆电气集团有限公司涂装前处理污水处理工程设计方案运行流速：10m/h处理水量：5m3/h反洗方式：水混合反洗反洗水强度：10～12L/m2·sC、反洗泵数量：1台型号：CDLF5-5功率：N=1.1kW/台流量：Q=5m3/h扬程：H=32m第三章工程投资3.1主要建构筑物投资估算序号项目名称规格（m）长×宽×高单位数量单价（万元）总价（万元）备注1.集水池3×3×3.5mm331.50.082.52钢混2.土建小计31.53.池体防腐项10.60.64.零星土建设备基础等项10.30.35.小计3.423.2主要设备材料投资估算序号使用位置名称简要规格单位数量单价(万元)总价(万元)备注1.集水池污水提升泵40FZB-20台20.61.2一用一备泵头F462.浮子流量计台10.050.053.液位控制计套10.050.054.反应池反应池3×1×2m座12.02.0碳钢防腐5.搅拌机台60.452.7-17-佛山市环境工程装备有限公司 盛隆电气集团有限公司涂装前处理污水处理工程设计方案含减速机、配套电机、联轴器、不锈钢桨叶等1.加药箱PT-500L个30.150.45PE2.计量泵台30.41.2意大利SEKO3.PH自动调节系统ORP台10.50.5在线4.气浮沉淀池气浮系统GF-5座17.57.5碳钢防腐5.气动隔膜泵QBY-40台10.40.4铸铁6.空压机压力8公斤流量0.36m3/min台10.40.47.厢式压滤机XMY3/500-UB(K)台11.81.88.过滤系统中间水箱PT-4000L个10.40.4PE9.液位控制计个10.050.0510.输送泵CDLF4-5Q＝5m3/hH＝32mP＝1.1kW台10.60.6泵头SUS30411.多介质过滤器￠800台13.03.0SUS30412.活性碳过滤器￠800台13.53.5SUS30413.反洗泵CDLF4-5Q＝5m3/hH＝32mP＝1.1kW台10.60.6泵头SUS30419产水箱PT-4000L套10.40.4电气控制系统电气控制柜项13.03.032系统动力、控制电缆及线管、线槽国标电缆批11.51.533系统管道管件配套管道、阀门、仪表等批12.02.034合计33.3-17-佛山市环境工程装备有限公司 盛隆电气集团有限公司涂装前处理污水处理工程设计方案3.3总投资估算序号项目名称取费金额（万元）备注A土建部分3.42B设备直接费33.3C设计费（A+B）×5%1.83D安装调试费B×15%4.99含人工、安装辅料、机械工具等E税金3.0合计46.54说明：(1)以上报价包含环保监测验收费用；(2)各类废水分类分质管网（车间生产线至污水集水池）部分由业主负责施工；(3)施工时间安排：制作安装60天。第四章建筑和结构设计4.1建筑设计4.1设计思路本设计在建筑空间、交通组织等方面进行了仔细推敲，从丰富人的空间体验与感知的角度入手，力求做到美观大方，使整个污水厂与周围环境协调，与厂区构、建筑物格调一致。4.2设计依据（1）各工艺专业提供的相关设计资料；（2）《建筑地基基础设计规范》GB50007-2002；（3）《混凝土结构设计规范》GB50010-2002。4.3总体布置综述设计总体布置以充分满足生产功能要求为前提，配合工艺对厂内各种构（建）筑物及相关设施进行合理布置。建筑相对集中、节约用地，便于安全生产管理，节约投资，同时考虑人流和物流便利。-17-佛山市环境工程装备有限公司 盛隆电气集团有限公司涂装前处理污水处理工程设计方案充分利用工厂的可绿化的边角地带、管线区的覆土层地带、建、构筑物间隙等地带进行绿化，布置合理的绿化系统。4.4结构设计本方案的设计中不仅要选择先进的工艺，合理的技术参数，且平面布局上力求紧凑、简洁，最大限度地满足工艺要求。我们将根据业主提供的地质情况，对构筑物作合理设计，并保证使用的可靠性。第五章电气及自控系统设计5.1设计依据1)《供配电系统设计规范》GB50052-952)《低压配电设计规范》GB50054-953)《通用用电设备配电设计规范》GB50055-934)工艺、土建、通风、自控仪表提供的相关用电资料5.2设计范围本方案设计为污水处理厂规划用地范围内。内容有：配电系统、控制系统、道路照明系统、室内照明系统、防雷及接地系统的设计。5.3供、配电系统5.3.1配电电源由业主以电压等级为380/220V送至配电间的低压进线柜，容量需满足生产需要并适当考虑备用。5.3.2主要电气设备选型采用安全可靠、性价比较高的标准控制柜。柜内采用低压断路器、接触器、热继电器等相应的组合，作为短路、过负荷及断相保护。户内外环境使用的开关控制箱选用不锈钢箱体，具备防雨、防腐功能。5.3.3电缆、电线选型及敷设据本工程环境特征，配电线路选用技术性能优越、载流量大、敷设方便的交联聚乙烯绝缘、聚乙烯护套电力电缆YJV-0.6/1kV，控制电缆选用KVV-0.6/1kV，电线选用铜芯塑料电线。外部主要采用电力电缆直埋方式，室内采用沿电缆沟或穿硬管等敷设方式。-17-佛山市环境工程装备有限公司 盛隆电气集团有限公司涂装前处理污水处理工程设计方案第六章节能、环境保护、安全卫生设计6.1节能设计本工程节能措施体现在以下几方面：1）设备选型杜绝采用国家公布的淘汰产品，选用高效率、低能耗的设备产品。2）污水处理构筑物布置紧凑，减少联络管渠的水头损失。3）重视计量、仪表、监控设计，而根据不同的水量和工况调整设备运行情况，既保证了污水的处理效果，又达到了节能的目的。6.2环境保护6.2.1施工期环境影响的缓解措施工程施工废弃物的管理：工程施工中产生的废渣石，应本着因地制宜的原则，首先考虑为本工程利用，与有关部门制定本工程弃土计划，选者合适弃土地点。噪音防护：施工期间噪音主要为运输车辆的喇叭声、发动机声、混凝土搅拌声及复土压路机声等。为减少对周围环境的影响，昼间施工时要尽量避免各种施工机械同时启动，最大限度减少声源叠加。开挖出的泥土除作为回填外，要及时外运，堆土尽可能少占道路，以保证交通顺畅。6.2.2污水处理站对外部环境的影响污水处理站在下述几个方面有可能对外部环境造成污染及解决建议：（1）污水处理站排放的尾水污水处理站排放的尾水是指处理厂处理后的出水和站内自身排放的污水。本工程设计中主要设备采用国产优质设备，因此，污水处理厂正常运转是有保证的，出水水质能达到排放要求。污水处理站内部的无生产污水，因而不会产生新的水污染。（2）噪声主要噪声源为水泵机组和风机，其噪声强度在70～85dBa之内，本工程水泵功率均较小，陆上泵采用相应的隔音降噪措施，把噪声控制到最小程度，可达到《工业企业厂界噪声标准》（B12348-90）中的要求，故噪声对环境影响不大。6.3劳动保护及安全卫生6.3.1安全管理-17-佛山市环境工程装备有限公司 盛隆电气集团有限公司涂装前处理污水处理工程设计方案贯彻国家“安全第一，预防为主”的方针，制定各岗位安全操作规程、机械设备维护、维修规程、防火规程及安全监察制度等。按照国家有关标准、规程要求，采取相应的安全与工业卫生措施。车间内的安全通道、消防设备、危险机械或设备等处均设明显的安全指示标记。对职工进行安全教育，包括安全思想、劳动保护方针政策、安全技术知识、工业卫生、先进事迹教育及事故教训教育等，提高安全技术知识水平，增强安全生产自我保护意识。依照工人所在工序特点配备必要的劳动防护用品。6.3.2安全与卫生的预期效果本工程采用先进的、成熟的、合理的工艺技术，从生产工艺的装备水平、管理水平上为生产安全提供良好的保障。生产过程中可能出现的尘泥、毒物、噪音以及可能出现的机械伤害、触电事故、坠落危险等均采取了相应的防范措施，同时还为保证安全设置了安全供电、供水系统。较为完善的、性能可靠的安全与工业卫生设施的配备，将有效的避免安全事故的发生，保障工人的身心健康。总之，工程充分贯彻了国家“安全第一，预防为主”的方针，按照国家有关标准、规程、规范要求，采取相应的安全措施，从而使安全与工业卫生水平与大型化、现代化的生产工艺水平相适应。第七章管理机构与劳动定员7.1管理机构7.1.1机构设置管理机构设置合理，不但可以保证出水水质，还可以降低处理成本。7.1.2组织管理措施（1）建立健全、完备的生产管理机构。（2）对入站职工进行必要的资格审查。（3）组织操作人员进行上岗前的专业技术培训。（4）聘请有经验的专业技术人员负责站内的技术管理工作。（5）建立健全岗位责任制、安全操作规程及站内管理规章制度。（6）对站内工作人员实行定期考核奖惩制度。-17-佛山市环境工程装备有限公司 盛隆电气集团有限公司涂装前处理污水处理工程设计方案（7）组织专业人员提前上岗，参与施工，安装调试，验收等实践，为运转操作奠定基础。7.1.3技术管理措施（1）.对进出本厂的水质和水量进行监测并对数据进行整理分析，建立技术档案，根据水质、水量的变化及时调整运转工况。（2）.根据实际运行情况及时调整工艺参数，为出水达标、节省能耗提供保证。7.2劳动定员由于本工程规模较小，机械设备不多，因此，建议污水处理站定员总人数为1人，人员配备详见下表：表6-1废水处理站人员配制表序号岗位人员备注班数人数1操作工1班倒，每班1人112小时/班2化验员1班倒，每班1人1兼任3总计17.3运行费用估算1）基本数据（1）电价：综合价0.67元/kW•h（2）药剂价格：高分子聚丙烯酰胺（PAM）12000元/吨；聚合氯化铝为（PAC）1700元/吨；氢氧化钠（NAOH）1500元/吨；（3）工资福利标准：平均工资1500元/(月•人)计，定员人数为1人。2）运行费用估算构筑物名称设备配置设备电机功率（kW）数量（台）装机总功率（kW）使用系数使用功率（kW）备注集水池污水提升泵2.224.40.833.6521用1备混凝反应池搅拌机0.7564.50.833.735-17-佛山市环境工程装备有限公司 盛隆电气集团有限公司涂装前处理污水处理工程设计方案计量泵0.5531.650.831.369气浮沉淀池气液泵刮渣机1.8511.850.831.536过滤系统加压泵1.111.10.830.913反洗泵1.111.10.913小计14.612.11总装机容量：13.27kW实际运行功率：11.0141kW（1）电费E1：E1=12.11*0.67/（3）=2.70元/m3（2）药剂费E2：项目单价（元/吨）吨水用量（g）吨水价格（元）氢氧化钠15001000.15聚丙烯酰胺（阴离子）22000100.22聚合氯化铝17001000.17小计0.54E2=0.54元/m3(3)人工费E3：E3=0.8333元/m3总运行费用：∑E=E1+E2+E3=2.70+0.54+0.83=4.07元/m3注：本运行费用不含设备折旧、污泥外运处理费。第八章培训及调试计划8.1人员的培训污水处理工程的调试包括操作人员的培训以及污水处理系统的调试。对生产运行和管理人员进行有计划地培训，是保证平稳顺利运行，提高管理水平的重要方法，我公司负责为用户免费培训技术人员。8.1.1投产运行前培训对生产操作人员进行上岗前的专业技术培训，提高操作水平。培训形式：采取集中上课的形式，由我方专业人员（含工艺、机械设备、电气）对污水处理厂员工进行培训，并参观我公司示范工程现场，进行现场讲解。8.1.2投产运行后培训-17-佛山市环境工程装备有限公司 盛隆电气集团有限公司涂装前处理污水处理工程设计方案污水处理厂投产运行后，在调试期间，每班次我方都将安排人员与对方员工一起倒班，在调试过程中对培训的内容进一步深化，以便员工能深入掌握各项培训内容。8.2工程的调试8.2.1准备工作（1）.人员准备：a.工艺技术人员。b.操作运行人员。（2）.其他准备工作：a.检查工艺设计图及设计说明、自控、仪表和设备说明书等相关资料是否齐全。b.检查各构筑物及其附属设施尺寸、标高是否与设计相符，管道及构筑物中有无堵塞物。c.检查总供电及各设备供电是否正常。d.检查设备能否正常开机，各阀门能否正常开启和关闭。e.检查仪表及控制系统是否正常。f.检查维修、维护工具是否齐全，常用易损件有无备用。8.2.2带负荷试车开启水处理设施、管道中所有阀门和闸阀，启动进水泵送水，根据各构筑物进水情况，沿工艺流程适时启动其他设备。在此过程中应做好以下几方面工作：（1）检查进线总电流是否符合要求，变配电设备工作是否正常，各种设备工作情况是否正常以及能否满足设计要求，仪器仪表工作是否正常，自控系统能否满足设计要求。（2）及时解决试车过程中发现的问题。（4）编制设备操作规程。8.2.3工艺控制规程工艺控制规程主要是用来指导生产运行的，是工艺运行的主要依据，其主要包含以下几方面的内容：第一、各构筑物的基本情况；第二、各构筑物运行控制参数；第三、设施设备运行方式；第四、工艺调整方法；第五、处理设施维护维修方式。工艺控制规程应在工艺参数确定后编制。8.2.4应注意的问题（1）通过前对所有设施、管道及水下设备进行检查，彻底清理所有杂物，以避免通水后管道、设备堵塞和维修水下设备影响调试的顺利进行。通水后进行水下设施设备的维护困难相当大，主要是因为维修需将水池放空，而-17-佛山市环境工程装备有限公司 盛隆电气集团有限公司涂装前处理污水处理工程设计方案放空一次相当费时费工，水往哪放本身就是个问题，放出去会发生污染事故，放到别的池子往往又装不下。因此，在通水前一定要认真检查、清理。（2）对进水水质严格进行监控，尤其是pH，超过要求时应立即采取相应措施，否则会使后续处理受到影响。第九章质量保证与售后服务9.1质量保证（1）严格遵守国家相关技术政策和产品安全规定进行工艺设计和设备安装。（2）严格执行《工程质量管理制度》组织施工。（3）该工程的施工、安装、调试实行项目负责制。（4）强化操作管理人员培训，确保处理系统长期稳定运行达标。9.2售后服务污水处理工程调试完成，交付给业主使用后，为保证污水处理厂的长期稳定地运行，我公司做出如下承诺：（1）污水处理站投产运行后，我方将定期到污水处理厂进行技术回访，了解运行过程中存在的问题，以便及时解决。（2）为确保系统正常运行，本公司实行24小时跟踪服务，我方一旦接到报障电话，保证及时与业主方取得联系，采取各种途径解决问题，包括赶到现场对系统、设备进行检测、维修。（3）工程及设备保修一年，同时为用户提供对本工程相关问题的免费咨询和终身优惠维修服务，保证出水达设计排放标准。（4）一年设备保质期内，对本工程出现故障的设备和配件及时进行维修或更新。（5）超过保质期需要维修时，本公司将及时派人员维修，只收维修成本费。（6）对我公司承建的工程实行终身负责制。佛山市环境工程装备有限公司2013年11月10日-17-佛山市环境工程装备有限公司'
