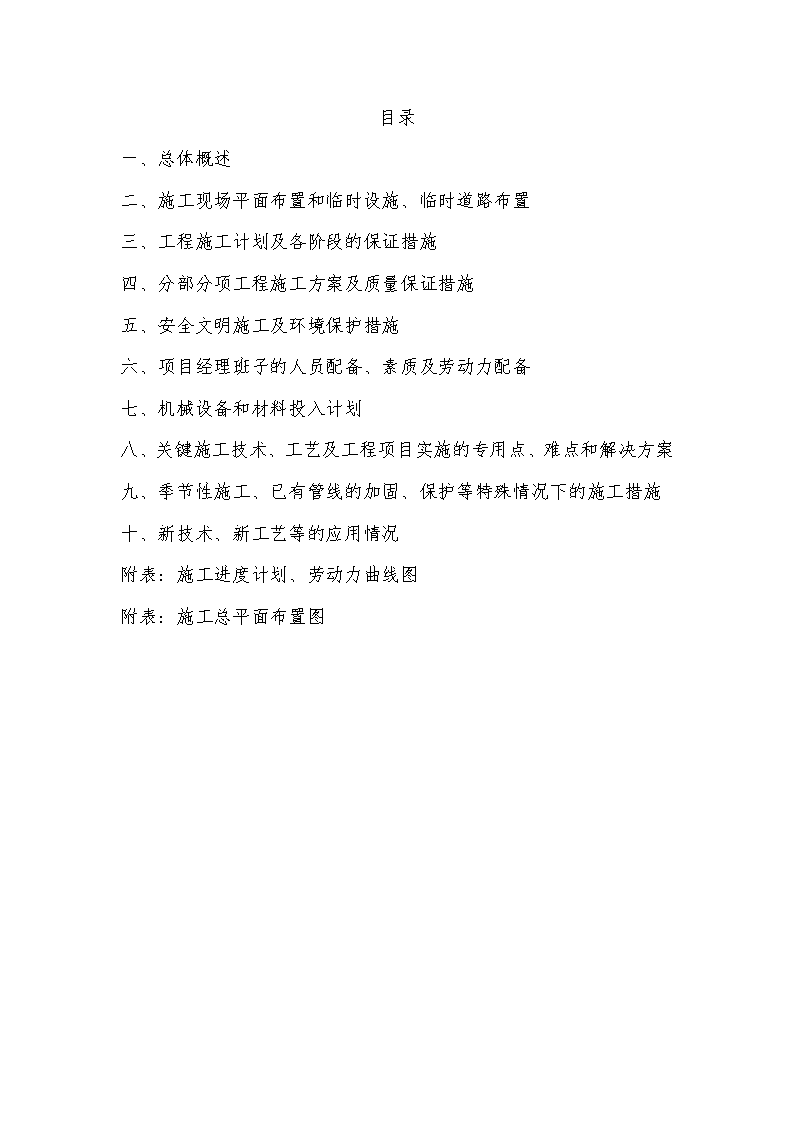

'增城市小楼镇沙岗村农村生活污水处理工程施工组织设计 目录一、总体概述二、施工现场平面布置和临时设施、临时道路布置三、工程施工计划及各阶段的保证措施四、分部分项工程施工方案及质量保证措施五、安全文明施工及环境保护措施六、项目经理班子的人员配备、素质及劳动力配备七、机械设备和材料投入计划八、关键施工技术、工艺及工程项目实施的专用点、难点和解决方案九、季节性施工、已有管线的加固、保护等特殊情况下的施工措施十、新技术、新工艺等的应用情况附表:施工进度计划、劳动力曲线图附表:施工总平面布置图 一、总体概述㈠、工程概况增城市小楼镇沙岗村农村污水处理工程(沙岗村、石田村、隔塘村、塘洞村),建设规模:该项目共设四个污水处理系统,采用“厌氧+人工湿地”工艺,实施人工湿地和相关配套设施建设工程。其中沙岗片污水处理站建设规模为75m3/日,铺设污水主管网684米和支管网1385米;石田片污造价人才网水处理站建设规模为25m3/日,铺设污水主管网221米和支管网397米;隔塘片社污水处理站建设规模为20m3/日,铺设污水主管网350米和支管网30米;塘洞片污水处理站建设规模为40m3/日,铺设污水主管网104米和支管网539米。㈡、质量要求确保工程质量等级“合格”。㈢、工期要求施工总工期为90日历天,我公司将按业主要求的工期准时完工。㈣、施工组织总体设想、方案针对性及施工段划分1、施工总体设想我们将积极配合业主,在满足工期前提下,统筹兼顾、见缝插针,及时布置局部施工,确保按时完成施工任务。工程监理现场三通一平等前期工作到位。进场后加大机械设备、劳动力、材料的投入;抓紧进行土方施工,为进行管道及路面的施工提供有利条件。2、施工主要方案针对性施工⑴ 、本工程涉及:污水排水工程的施工。施工内容较单一,但工期较紧,要合理组织流水施工,确保工程施工工期。⑵、本合同段有较长一段时间在春雨季施工,我公司已做好相应的排水及保证措施,确保将春雨季对施工的影响控制到最小。3、施工段划分初步将本工程划分为以下施工队:沙岗污水管道施工队、石田污水管道施工队、隔塘污水管道施工队、塘洞污水管道施工队、污水处理站施工队。各施工队同时施工。使工程能够保质保量,按期完工。二、施工现场平面布置和临时设施、临时道路布置㈠、现场办公区、生活区的布置1、根据工程实际情况合理选择项目部位置。在现场设2个消火栓,施工现场及生活临时设施配备消防器材。2、生活临时设施雨水排放采用无组织方式,生活污水经化粪池处理后暂时排入河涌。㈡、施工供水供电计划根据本工程的地理位置,水源、电源由业主指定位置接出。电器设备使用严格遵守“一机一闸一漏电保护开关”,用电设备金属外壳必须接地,发电机电有单独保护接地线,总电箱有专人负责监管。㈢、临时道路根据本工程的实际情况分析:铺设60cm厚混道渣便道。详见施工平面布置图。三、工程施工计划及各阶段的保证措施㈠、工期目标 根据招标文件要求本工程招标工期90日历天。我公司根据自己的综合实力及本工程的实际情况,计划于2012年4月25日开工,2012年7月24日竣工。(详见附表施工进度计划、劳动力曲线图)㈡、工期保证措施1、制订科学合理的进度计划:科学合理的施工计划是保证总计划实现的关键性措施。2、做好各种准备工作:作好开工前的准备工作订立合同后立即与业主和设计、监理单位进行联系,尽快取得工程平面与高程控制点的布置图和位置,为进场测量定位作好准备。3、做好本工程的施工测量放线工作,对设计提供的控制桩、水准点进行及时复核、校验,并根据工程需要增设控制点,为全线工程施工提供准确、可靠的技术依据。与地方政府搞好协作关系,及时与业主或监理工程师进行沟通,处理好施工中遇到的各种社会问题,使工程施工有一个良好的外部环境,特别是工程伊始,应做好临时工程安排,交通组织实施,落实临时用地和借土区,确保工程按计划顺利进行。4、合理的施工方案:充分熟悉本标段工程的设计图纸,对拟定的施工组织计划、施工方案及方法进行认真的分析比较,做到统筹组织、全面安排,确保总体目标计划实现,在施工过程中制定阶段性工期控制点,确保按工期完工。5、针对工程特点,采用各自然村同时施工,并分类 施工方法,减小人力、机械的间歇,突出重点,制定严密的、紧凑的、合理的施工流水线,尽可能压缩工期,加快施工进度。四、分部分项工程施工方案及质量保证措施㈠、塑料管道铺设1、管道基础、垫层UPVC双壁波纹管铺设:150mm厚石粉、50mm厚黄砂垫层,黄砂坞膀至管顶平。2、管道工程施工方法施工工艺:污水管道施工必须从下游到上游,管材为钢筋砼管。⑴、沟槽的测量控制沟槽开挖的测量控制可采用坡度板(也称龙门板)法。这种方法是在开槽前每隔30m,在预计开挖边线外的两侧,各打固定木桩,在木桩上横钉一块木块,即龙门板。在木中心位置钉一个小钉,控制沟槽中心位置。在龙门板上钉一块木板,在木板上根据测量成果钉一小钉,控制沟槽高程。从设计管底高至高程钉确定一个常数(即管底与小钉的高差),便于施工工人掌握。⑵、沟槽的开挖根据当地实际情况,在不妨碍生产,不堵塞道路的前提下,采用放坡开挖。⑶、基础施工根据图集所用管道的要求,钢筋砼管:采用180°混凝土基础,UPVC管:采用中粗砂基础。⑷、下管 钢筋砼管,采取机械下管,汽车吊或起重机下管。起重机械离沟边至少1m,保证槽壁不坍。下管时,必须有专指挥,以保管子平稳下降,否则会摔坏。下管时,沟槽内不得有人站立,以确保安全。⑸、稳管、接口将管子按设计的调和与平面位置稳定在基础上,一般以逆流方向进行,使已铺的下游管道先期投入使用。中线控制:采用中心线法,连接在两块坡度板的中心钉之间的中线上挂一垂球,当垂球通过水平尺中心时,表示管子已对中。高程控制:管道高程控制前,在坡度板上标出高程钉,相邻两坡度钉分别到管底的标高的垂直距离相等,两高程钉之间的边线的坡度即为管底坡度。将高程尺垂直放在管底,当标记和坡度线重合时,表明高程正确。控制中心线与高程必须同时进行,使二者同时符合设计规定。⑹、检查井井壁必须互相垂直,不得有通缝,必须保证灰浆饱满,灰缝平整,抹面压光,不得有空壳裂缝等现象。护管与检查井衔接的部位,应先将井室砌至管口高度线采用木模,用捆木及支撑就位并固定,砼由流槽向管顶或两侧同时浇捣,对称插实,以防止管轴偏位。⑺、管道回填土方a、经闭水试验合格后,方可回填 b、回填土分层回填,虚铺厚度按《规范》执行。c、管道两侧和管顶以上50cm范围内应采用轻夯压实,管道两侧压实面高差不超过30cm。(二)、污水处理站(1)、与当地村委协调确定具体位置,尽量不占用生产用地,做到合理、适用、有效。(2)、使用石粉垫底,Z1-2S的砖砌架构,内外用水泥砂浆批荡。㈢、机械拆除水泥砼路面(1)、沙岗村:拆除水泥砼路面厚度20cm,1806平方米。(2)、石田村:拆除水泥砼路面厚度20cm,335平方米。(3)、隔塘村:拆除水泥砼路面厚度20cm,643平方米。(4)、塘洞村:拆除水泥砼路面厚度20cm,797平方米。㈣、修复砼路面沙岗村:C25砼路面厚度20cm,1806平方米。石田村:C25砼路面厚度20cm,335平方米。隔塘村:C25砼路面厚度20cm,643平方米。塘洞村:C25砼路面厚度20cm,797平方米。关于砼路面施工⑴、全面考虑上述影响砼性能的诸多因素或环节,从组织上、技术上采取措施,确保砼工程的质量。⑵、审查施工组织设计应注意砼的生产、输送、浇筑顺序、施工缝的设置。酷署施工应专门制定方案,采取相应措施。 ⑶、原材料应符合质量标准。监理人员应检查合格证,抽样检测并见证。⑷、监理工程师参与砼配合比设计与试配,通过试配确定砼配合比。考察搅拌站的原材料质量、生产和运输能力及质保体系。过期的外加剂不得使用,外加剂、外渗料用量应符合规定。⑸、浇筑竖向结构应采用串筒、开门子洞等方法,保证浇筑中不发生离析,砼强度未达到1.2N/mm2前,不得在其上进行作业。⑹、砼终凝后即进行养护,须有专人负责,确保砼湿润。⑺、砼结构存在蜂窝、麻面、露筋甚至孔洞时,承包人不得自行修整。⑻、拆模时监理人员应跟踪,以便发现问题及时处理并监控修整,影响结构的应会同设计单位共同研究处理。㈤、安全生产保证措施安全生产是关到职工的生命和国家财产不受损失,在施工过程中必须认真坚决贯彻执行“安全第一,预防为主”的方针,牢固树立“管生产必须管安全”的思想,把安全生产的三点重要指示落实到生产的实处,指导生产的全过程,使得每个施工管理人员都牢记安全生产责任重于泰山的教导。各分部分项工程质量保证措施⑴、建立健全原材料、成品、半成品的管理制度 检查合格同意进场的原材料、成品和半成品要分类、分批堆放,并设立标志卡,坚持按用途归类保管、发放,不得混杂。对易受潮的物品要做好防雨、防潮工作。⑵、建立开工前的技术交底制度每项工程开工前,由主管技术的工程师向全体施工人员进行技术交底,讲清该项工程的设计要求、技术标准、施工方法和注意事项等。每个工序开工前由施工队主管工程师向施工班组进行技术交底,使全体人员在彻底明了施工对象的情况下进行施工。⑶、建立“五不施工”、“三不交接”及“三检”制度“五不施工”即:未进行技术交底不施工;图纸和技术要求不清楚不施工;测量标桩和资料未经核签不施工;材料无合格证或试验不合格者不施工;上一工序不合格不进入下一工序施工。“三不交接”:无自检记录不交接;未经专业人员验收合格不交接;施工记录不全不交接。“工序三检”即:自检、互检、专检。确保各道工序的工程质量。⑷、建立严格的隐蔽工程检查签证制度凡属隐蔽工程项目,首先由班组、队、项目部逐级进行自检,自检合格后,应会同监理工程师一起复检,检查结果填入验收及质量评定表格,由双方签字,并由监理工程师签发隐蔽工程验收证明。五、安全文明施工及环境保护措施㈠、安全施工措施1、建立安全保证体系,各施工队设专职安全员,专职安全员归公司安全科领导,在项目经理和主管部门的领导下,履行保证安全的一切工作。 2、利用各种宣传工具,采用多种教育形式,使职工树立“安全第一”的思想,不断强化安全意识,建立安全保证体系,使安全管理制度化,教育经常化。3、在下达生产任务时,同时下达安全技术措施检查工作,总结安全生产情况,提出安全生产要求把安全生产贯彻到施工的全过程中去。4、认真执行定期安全教育,定期安全检查制度,设立安全监督岗,支持和发挥群众安全人员的作用,对发现事故隐患和危及到工程、人身安全的事项,要作出记录,限期改正,责任落实到人。5、施工中临时结构必须向员工进行安全技术交底。对临时结构须进行安全设计和技术鉴定,合格后方可使用。㈡、文明施工措施1、加强班组建设,有三上岗一讲评的安全记录,有良好的班容班貌。项目部给施工班组提供一定的活动场所,提高班组整体素质。2、工地现场做到道路畅通、平坦整洁,不乱堆乱放,无散落物,四周保持洁净,地面平整不积水,无散落的“五头”、“五底”及散物,场地排水构成系统,并畅通不堵。3、强调全员管理概念,对进入现场的所有施工人员进行必要的教育及宣传,强化文明施工意识,做到谁施工,谁负责。4、现场施工管理人员均佩戴胸卡,胸卡以工作部门、单位为依据,按一定规则统一编号安全帽、服装按照公司的规定统一着装。 5、现场落手清推行定额消耗包干制,明确分包队伍和班组承包责任制。加强施工过程中落手清的检查、考核和奖罚。㈢、环境保护措施1、施工进场后,项目经理部应与当地环保部门取得联系,主动接受环保部门的监督管理,并签订环境保护责任状。2、项目经理部应与总包单位保持联系,了解总包单位的环保要求并予以配合,制订出相应的管理措施。3、设专人负责后勤工作,对本公司施工现场生活区进行管理,清理各个卫生死角,保持环境整洁。4、施工垃圾及生活垃圾应每天予以清理,并分别堆放在总包方指定的地区点,严禁随意抛洒,否则将追究有关人员的责任。六、项目经理班子的人员配备、素质及劳动力配备㈠、施工组织机构本工程若由我单位中标,我们将组建本工程项目经理部,实行项目经理责任制,项目经理全权代表我单位履行合同中规定的权利和义务,使业主和监理工程师满意。㈡、人员配置项目经理部下设生产经营部、技术质量部、材料设备部、财务部4个业务部门,下辖5个综合施工队,以项目安全、技术、工期、效益四项指标为导向,以精干高效、一专多能的组织机构人员为指挥核心,以统筹兼顾、快速运转、平行流水交叉作业为手段,强化组织管理职能,全面履行合同。(详见项目管理网络图)㈢、劳动力安排计划表 施工劳动力总体安排是:各尽其责,统一安排,分项负责。在安排劳动力时,必须满足总体部署,特别是分段流水的要求,同时也要注意安排节假日、两班施工等特殊情况的劳动力,原则上,劳动力的数量要适当多一些,以超过劳动定额数量的15-20%为宜。(详见施工进度计划、劳动力曲线图)七、机械设备和材料投入计划㈠、机械设备投入计划安排1、根据本工程的工程进度、质量要求、地域环境、工作量确定施工机械、器具及设备、周转料、材料供应商、材料供应方式、供应计划。2、实地考察,确定材料运输路线。投标期间做好机械设备、周转材料的调整及维修、保养工作,一旦工程中标,即可迅速将材料及施工机械、设备及时组织到现场。3、为满足本工程土方开挖、土方填筑及施工排水等生产任务的需要,保证工程质量,满足工期要求,根据施工组织设计中对施工机具配备的要求、数量及施工进度安排,编制施工机具使用计划,并组织机械进场就位。(具体见拟用于本工程项目的主要施工机械及测量设备表)㈡、主要材料投入计划材料供应,是保证工期与质量的最关键的一环。搞好材料供应,主要应抓好以下几个方面: 1、周密计划,根据施工进度计划和预算书中的工料分析,编制工程所需的材料用量计划,作为备料、供料和确定仓库、堆场面积及组织运输的依据。2、安排足够的采购人员,按照施工进度计划的要求,根据材料用量计划,及时做好材料的订货、采购、进场工作,组织材料按计划进场及保管,避免在施工中出现停工待料的情况。3、采购人员应把好第一道关,材料应有合格证明,严禁次品或不合格材料进场。材料进场时,工地质安组织认真的抽查、复检工作。建立材料员、质安组、工地施工人员层层把关的检验制度,使材料合格率达到100%,不合格者坚决运出施工现场。4、为保证工程质量,在材料品种的选择特别是在一些主材料方面,必须经过考察与比较,采用目前应用广泛的优良品种。八、关键施工技术、工艺及工程项目实施的专用点、难点和解决方案㈠、安管工序施工与控制技术规程依照质量手册关于特殊和关键工序的控制中的规则的规定确定管道安装工序为施工过程中关键工序。为确保对该工序施工过程进行有效控制,对其做出如下指导细则:1、根据施工现场条件管材沿施工现场分库堆放。2、当运至指定地点后,对存放的每节钢筋砼管进行固定,防止管道滚动。3、下管操作时要有明确分工,应严格遵守有关操作规程的规定施工,下管时应保证吊车等机具及基槽(坑)的稳定,起吊不能过猛。 4、管道安装,首先将管逐节按设计要求的中心线高程就位并控制两管口之间的距离。管道安装对口时,应保持两管同心插入,胶圈不扭曲,不得出现闷鼻、扭曲、跳井、凹兜、外露。管口间隙均匀,不得错口。㈡、砖砌壁面渗水预防改善砂浆的和易性是保证灰缝的饱满度和提高砌体粘结力的关键。采用水灰比0.6左右,稠度8-10cm的水泥砂浆,拌制砂浆要随拌随用。砌筑前要清除砌体上的污物,浇水湿透,灰缝厚度控制在10mm左右。壁面抹灰用1:2水泥砂浆,称量要准确,搅拌要均匀,必要时可加适量的防水剂。在粉刷第一层时要用铁板用力将砂浆挤入砖缝内,厚度控制在5-10mm。第二层将壁面找平厚度控制在5-12mm内,第三层表面层进行压光厚度控制在2-3mm内。要加强砖墙与基础板底的结合,不得在井壁上留设脚手眼和搭设脚手架。九、季节性施工、已有管线的加固、保护等特殊情况下的施工措施㈠、季节性施工措施1、雨季施工措施⑴、进入雨季,应提前做好雨季施工中所需各种材料、设备的储备工作。各工程队(项目部)要根据各自所承建工程项目的特点,编制有针对性的雨季施工措施,并定期检查执行情况。⑵、施工期间,施工调度要及时掌握气象情况,遇有恶劣天气,及时通知项目施工现场负责人员,以便及时采取应急措施。 ⑶、施工现场道路必须平整、坚实,两侧设置排水设施,纵向坡度不得小于0.3%,重要运输路线必须保证循环畅通。对不适宜雨季施工的工程要提前或暂安排,土方工程雨季不能间断施工,若雨季施工不可避免则要调集人力组织快速施工,尽量缩短雨季施工时间。2、春雨季施工措施:特殊路基处理及路基开挖春雨季施工,主要注意机械设备的保修、保养,使其能保证完好率和较高的出勤率。㈡、已有管线保护措施1、详细阅读、掌握设计、建设单位提供的地下管线图纸资料,并在工程实例实施前召开各管线单位施工配合会议,收集管线资料。2、施工现场地下管线的详细情况和制定管线保护措施向项目经理、现场技术负责人、施工员、班组长和操作工作安全交底。3、工程施工中,严格按照经审定的施工组织设计与地下管线保护技术措施的要求进行施工,各级管线保护负责人深入施工现场监护地下管线、督促操作人员遵守操作规程,严禁违章操作、违章指挥和违章施工。4、成立由建设单位、各管线单位和施工单位的有关人员参加的现场管线保护领导小组,定期开展活动,检查管线保护措施的落实情况及保护措施的可靠性。5、施工过程中发生意外情况,应事先制订好应急措施,配备好抢修器材,以便在管线出现险兆时及时抢修,做到防患于未然。十、新技术、新工艺等的应用情况 本工程要求为合格工程,针对本工程特点和我施工单位多个工程的实践经验,从保质按期完成任务并考虑从节约的原则出发,经过反复研究,我们认为在本工程中采用下列新技术、新工艺、新材料和新设备。新技术、新产品、新工艺、新技术的应用1、在工地成立后以项目工程师为主的课题攻关小组,对于每一项课题均需立项,各项课题由专人负责,大课题由项目管理工程师总抓疑难问题采用小组讨论的形式制定实施方案,具体执行由专项负责人进行操作。2、技术研究在实用、可行后重新进行经济效益分析,在确定完全可行性后应用于工程,并跟踪,对所得的数据整理后重新进行经济效益分析,并力求改进。3、课题研究的成果在进行总结后形成工法,可在整个项目或其他项目上推广应用。'
