对高层建筑给排水施工中相关问题研究 7页

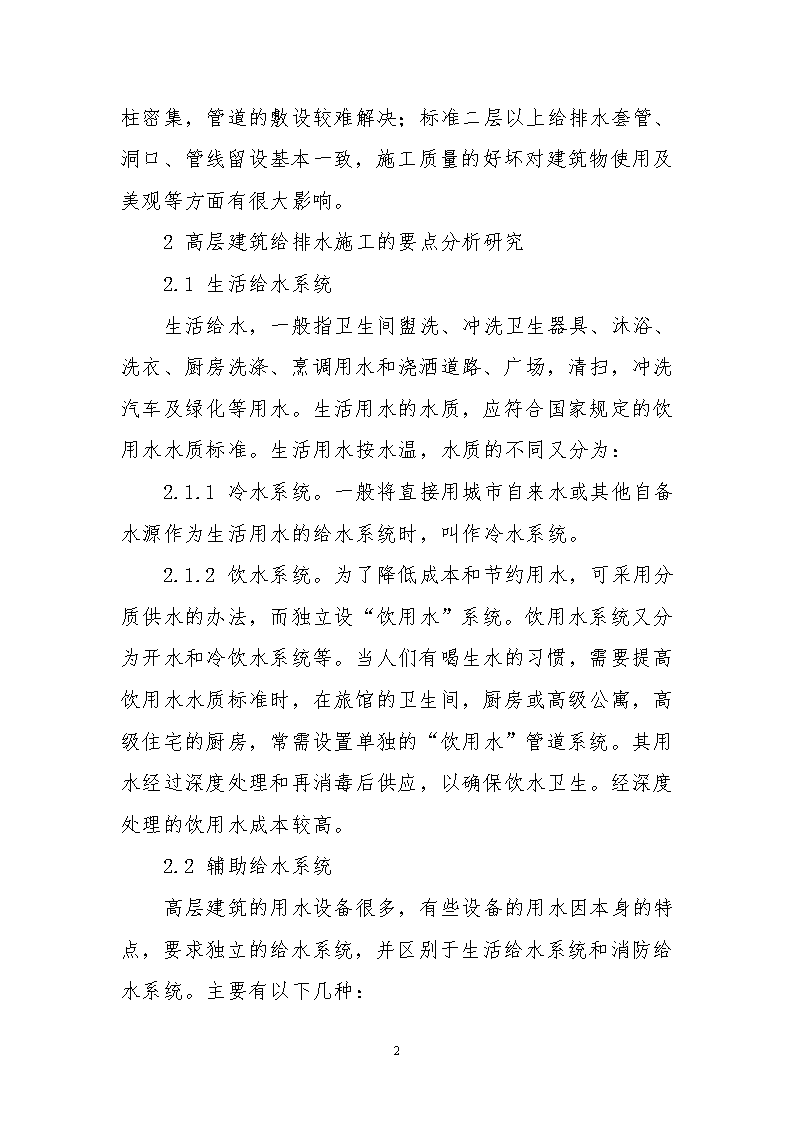

'对高层建筑给排水施工中相关问题研究　　【摘要】本文主要针对高层建筑的给排水系统的多个方面进行了探讨，为了满足给排水工程施工技术要求，提高施工质量，需要施工人员不断学习，提高自身的技术素质，才能确保施工的安全、质量、稳定、灵活性，满足民用建筑给排水的发展需要。本文是一些个人的见解，可供同行参考借鉴。【关键词】高层建筑；给排水；施工要点；系统分析前言随着我国建筑行业高速的发展，房屋结构和建筑的多样化层出不穷。而给排水系统作为建筑设备的重要组成部分，其系统设计是否合理，对今后用户装修、日常使用与维护将产生重要影响。因此，合理的给排水设计越显重要。1高层建筑给排水施工的重点分析研究1.1高层建筑土建施工阶段。此阶段往往忽视给排水预埋工作，极易造成预埋、预留不准确或漏留、漏埋。1.2地下室。高层建筑多数重要设备一般设计安装在地下室，设备管线多，容易出现矛盾冲突，同时易造成空间降低，严重影响使用功能。因此应仔细核对图纸并及时与设计沟通，有问题提前解决，做到事前控制。1.37 标准层。转换层及标准首层建筑结构较为复杂，梁、柱密集，管道的敷设较难解决；标准二层以上给排水套管、洞口、管线留设基本一致，施工质量的好坏对建筑物使用及美观等方面有很大影响。2高层建筑给排水施工的要点分析研究2.1生活给水系统生活给水，一般指卫生间盥洗、冲洗卫生器具、沐浴、洗衣、厨房洗涤、烹调用水和浇洒道路、广场，清扫，冲洗汽车及绿化等用水。生活用水的水质，应符合国家规定的饮用水水质标准。生活用水按水温，水质的不同又分为：2.1.1冷水系统。一般将直接用城市自来水或其他自备水源作为生活用水的给水系统时，叫作冷水系统。2.1.2饮水系统。为了降低成本和节约用水，可采用分质供水的办法，而独立设“饮用水”系统。饮用水系统又分为开水和冷饮水系统等。当人们有喝生水的习惯，需要提高饮用水水质标准时，在旅馆的卫生间，厨房或高级公寓，高级住宅的厨房，常需设置单独的“饮用水”管道系统。其用水经过深度处理和再消毒后供应，以确保饮水卫生。经深度处理的饮用水成本较高。2.2辅助给水系统高层建筑的用水设备很多，有些设备的用水因本身的特点，要求独立的给水系统，并区别于生活给水系统和消防给水系统。主要有以下几种：7 2.2.1循环冷却水系统。高层建筑空调制冷设备的冷却水用量很大，为节约用水，一般应采用冷却塔降低水温后循环使用。2.2.2软化水系统。洗衣房，锅炉房和热水系统用水，要求水的硬度较低。当冷水水质不能满足要求时，需设置软化水处理系统。有时，某些生活用水、饮用水和设备用水也需要进行软化处理。2.2.3游泳池循环水处理系统。游泳池的池水，由于游泳者的污染，池水的蒸发，散热等，需要对池水进行过滤，消毒等处理，同时补充散失的热量，一般需设置单独的循环水处理系统。2.2.4水景给水系统。除用水量很少，并且又有天然水源可以利用而采用直流水方式外，一般建筑水景用水均采用循环供水方式。水景给水的循环系统与游泳池循环水系统相似。2.2.5复用水系统。有些使用后的冷水，冷却水，水质变化不大，将其收集不经处理而再次做其他用水使用，为此而设置的给水系统，称为复用水系统。它区别于中水系统的是不经任何水质处理，一般只需收集和输送。2.2.6中水系统。是以建筑物的排水作为原水，经过水质处理后，再回用于建筑物作杂用水的给水系统。3关于高层建筑排水系统分析研究7 污水在排水立管中的流动，与一般的重力流和压力流不同，是一种极不稳定的气─水两相流。在高层建筑中，由于排水立管长、水量大、流速高，往往引起管道内的气压极大波动，并可能形成水塞，造成卫生器具溢水或水封被破坏。从而使下水道中的臭气侵入室内，污染环境。实践和理论都说明：高层建筑排水系统功能的优劣，在很大程度上取决于排水管道通气系统是否合理。因此，在高层建筑中通气系统在排水系统中占有重要地位。一个完善的排水系统，应满足以下各点要求：3.1所有高出地面的卫生器具和排水设备的排水，应重力排入室外下水道。3.2所有低于地面的卫生器具和排水设备的排水，应重力排入集水坑，然后提升排到重力流排水管中。3.3超过10层的建筑物，底层的卫生器具，应单独设置排出管或排入提升系统。3.4超过20层的建筑物，宜将地面以上最底下的2～3层的卫生器具设立管单独排出。3.57 对于建筑物的上部和下部房间平面布置不同，要求排水立管数量也完全不同时，可将排水系统分成两个区。一个区为上部房间服务，并在本区的下一层顶棚内设排水管，再向下单独排出室外。另一区为下部房间服务，并在顶棚内连接通气管，通气管可通到附近屋顶或与上部排水系统通气管连接。3.6高层建筑的雨水系统和生活污水系统应分流排出。3.7地下车库应设带有格栅的地沟和连接地沟的排水管，以便排除冲洗地面水、洗车水、喷淋装置和其他消防排水。并设置泵房或泵坑，排水泵的排水能力宜≥10L/s。3.8汽车库的排水在接入排水干管之前，应先接至油水分离器或隔油池和沉砂池（井）的单独系统中。4消火栓给水系统分析研究高层建筑给水工程的特点之一就是对消防给水系统有较严格的要求。必须设置有足够自救能力的，独立的消防给水系统。包括：室内、外消火栓给水系统和自动喷水灭火系统等。4.1室内外消火栓给水系统。高层建筑室内、外消火栓给水系统，是高层建筑最基本的灭火设备。室内除设置普通消火栓外，一般都同时设置小口径消火栓，也叫自救式消火栓或水喉。4.2自动喷水灭火系统。自动喷水灭火系统是控制和扑灭初期火灾的有效设施。又可分为湿式系统，干式系统，预作用系统，雨淋系统和水幕系统等。室外消防管网采用低压制，呈环状设置，共设四个地上式室外消火栓。室内消防系统共设8套地上式水泵接合器，其中接消火栓系统6套，接自动喷水系统27 套。室内消火栓系统用水量40l/s，火灾延续时间3小时。室内消火栓给水管网成环状布置。竖向分为四个个区，每个区最低层消火栓口的静水压力不大于0.80MPa。消火栓口的出水压力大于0.50MPa时，采用减压稳压消火栓。在地下一层设置消防水池。消防水池有效容积532m3，分为两格。地下一层消防水泵房内设置消火栓加压泵，高低区消防主泵均为三台，两用一备。发生火灾时先启动一台消防泵，当供水压力不能满足要求时再启动第二台消防泵。在屋顶设备房设消防专用气压供水设备，以保证最高几层消防管网的压力。各层消火栓设置保证防护面积内任何部位有两个消火栓的水枪充实水柱同时到达，充实水柱为13m。给排水工程应精心组织施工，各工序上严格把关，并针对施工中的重点、难点进行施工组织设计。优先采用先进技术，保证施工质量，使给排水工程达到节省空间、使用方便、经久耐用和美观舒适的效果。5结语随着改革开放的深入，我国城市建设进入了高速发展时期，兴建了众多的高层建筑。由于在工程施工中土建与给排水专业缺乏必要的配合，设计上不够完善、大量预留预埋洞口不准确等原因，容易造成打凿洞口等一些质量缺欠，这样既影响给排水工程施工质量和使用功能，又降低了建筑结构的承载力。给排水是建筑工程施工中不可缺少的组成部分，给排水工程施工的质量直接影响建筑物的使用。7 参考文献[1]建筑给水排水及采暖工程施工质量验收规范[S].2002.[2]李公藩.塑料管道施工[M].北京：中国建材工业出版社，2001.7'
