高层建筑给排水设计中几个问题思索

  • 7页
  • 当前文档由用户上传发布,收益归属用户
  1. 1、本文档共5页,可阅读全部内容。
  2. 2、本文档内容版权归属内容提供方,所产生的收益全部归内容提供方所有。如果您对本文有版权争议,可选择认领,认领后既往收益都归您。
  3. 3、本文档由用户上传,本站不保证质量和数量令人满意,可能有诸多瑕疵,付费之前,请仔细先通过免费阅读内容等途径辨别内容交易风险。如存在严重挂羊头卖狗肉之情形,可联系本站下载客服投诉处理。
  4. 文档侵权举报电话:19940600175。

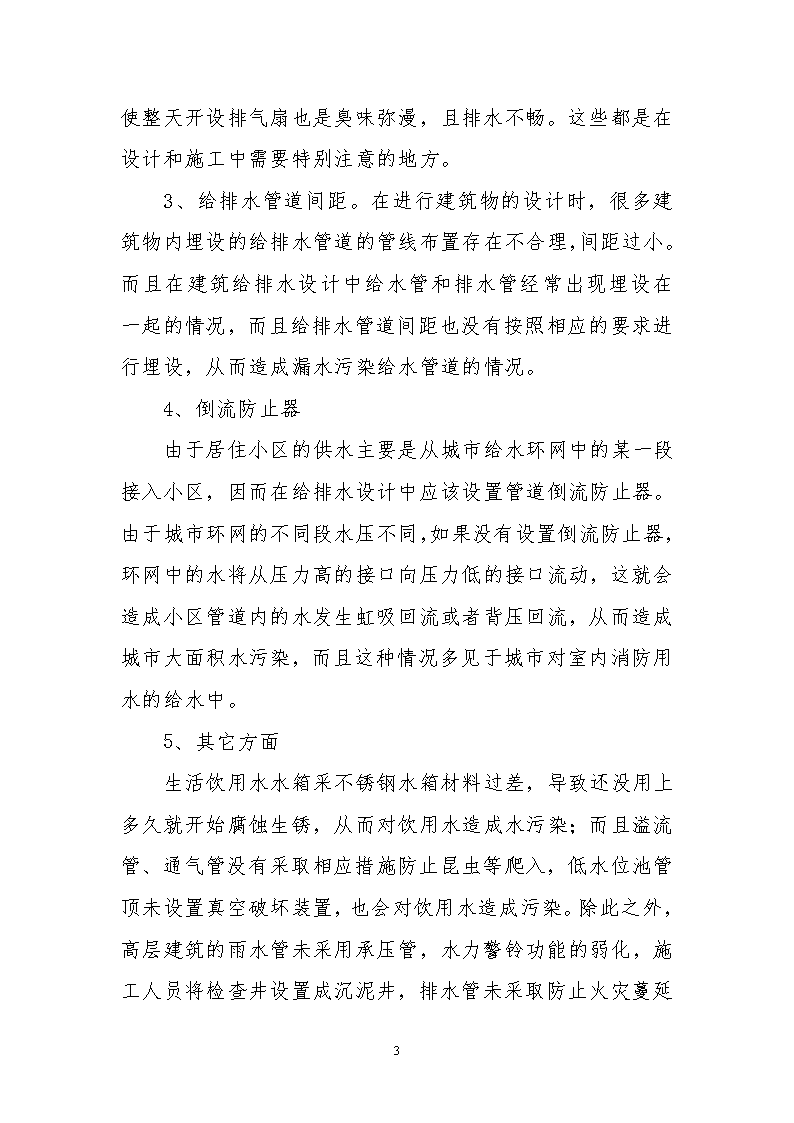

'高层建筑给排水设计中几个问题思索  摘要:文章就高层住宅建筑在给排水设计过程中常见的一些问题进行分析,针对此类问题提出相应的解决措施,以便与同行之间相互进行探讨。关键词:高层建筑;给排水设计;问题中图分类号:TU208文献标识码:A引言在现代高层建筑中,针对给排水设计方面越来越多的应用了节能理念。在我国水资源日益减少的形势下,建筑节水适应了时代发展的趋势。在高层建筑中,给排水设计是重点工作,因为垂直高度的增加为给排水设计工作增加了难度,所以要在技术水平上不断的提升,提高建筑给排水设计的质量,保证高层建筑功能的正常运行。一、建筑给排水设计中的常见问题1、地漏设置及水封问题7 地漏的设置应符合《建筑给水排水设计规范》GB50015--2003(2009年版)第4.5.7条规定“厕所、盥洗室、等需经常从地面排水的房间,应设置地漏”。根据使用场合的不同选择不同类型的地漏,食堂、厨房和公共浴室宜选择网框式地漏。在实际工程中发现,有许多业主反应房间内气味异常,为此与物业及开发商产生了许多纠纷。这个问题的根源是地漏的水封被破坏,排水管道内气体进入室内,形成污染。4.5.9条规定“带水封的地漏水封深度不得小于50mm”。在建设及施工过程中,为了降低工程造价,使用了劣质的地漏,这种地漏水封深度一般不大于30mm,无法达到水封的作用。住户在装修房子时选用装修市场上外观美观的不锈钢,内部水封也很浅。如果水封深度不满足规范规定,当排水时,地漏的水封由于诱导虹吸或正压喷溅作用被破坏。好多居民发现家中有臭味,特别是冬季采暖期水封容易干涸,应经常补水。特别施工时,监理部门应督促施工队采用高水封地漏或新型的气水两封型地漏。2、室内排水管和排水通气管7 首先,带小便器和污水池的排水管最小直径应为DN50,含有粪便污水的排水管最小直径要在DN100以上,而地面以下排水管最小直径应为DN75才不容易被堵塞,也不会占用较大的空间,而且投资也比较小。但是在室内排水管的设计中常出现排水管混用的问题,这就容易导致排水管阻塞,而且在埋地排水管堵塞且未装清扫口的情况下后需要对地面进行扒开才能够进行维修,这无形中就增加了投资,也不利于居民的日常生活。其次,在与卧室相邻的排水管道设计中采用普通的塑料排水管,未采用消音塑料排水管等,导致排水管道产生的噪音会对居民的居住产生影响。再次,在公建大型卫生间中未按规范设置环形通气管,导致整个卫生间即使整天开设排气扇也是臭味弥漫,且排水不畅。这些都是在设计和施工中需要特别注意的地方。3、给排水管道间距。在进行建筑物的设计时,很多建筑物内埋设的给排水管道的管线布置存在不合理,间距过小。而且在建筑给排水设计中给水管和排水管经常出现埋设在一起的情况,而且给排水管道间距也没有按照相应的要求进行埋设,从而造成漏水污染给水管道的情况。4、倒流防止器由于居住小区的供水主要是从城市给水环网中的某一段接入小区,因而在给排水设计中应该设置管道倒流防止器。由于城市环网的不同段水压不同,如果没有设置倒流防止器,环网中的水将从压力高的接口向压力低的接口流动,这就会造成小区管道内的水发生虹吸回流或者背压回流,从而造成城市大面积水污染,而且这种情况多见于城市对室内消防用水的给水中。5、其它方面7 生活饮用水水箱采不锈钢水箱材料过差,导致还没用上多久就开始腐蚀生锈,从而对饮用水造成水污染;而且溢流管、通气管没有采取相应措施防止昆虫等爬入,低水位池管顶未设置真空破坏装置,也会对饮用水造成污染。除此之外,高层建筑的雨水管未采用承压管,水力警铃功能的弱化,施工人员将检查井设置成沉泥井,排水管未采取防止火灾蔓延的措施等均会造成不同程度的水污染或者给建筑物造成一定隐患。三、建筑给排水设计中解决措施1、加强给排水管线质量控制建筑给排水设计与质量控制要双管齐下,在施工阶段加强管理工作,让施工严格遵循设计图纸所给出的具体要求,如果发生偏差要及时叫停,不能牵强应付,如果用户在使用中发生问题,那么设计单位和施工队伍都要追究责任。因此加强施工队伍专业素质显得尤为重要,真正让给排水设计得到执行,要依靠施工队伍过硬的专业技能。《给水排水设计施工规范》明确要求了这一点,任何施工行为都要控制设计范围内,不能出现自我发挥,要事先构想给排水管道整体布局,了解不同结构材料的特殊性质,杜绝因结构问题所产生的管道破坏或者沉降不匀发生渗漏。楼板面敷设给排水管道之前,要查看设计中相关要求,考虑开槽大小,让给排水管道可以正确设置在层内。技术较低工作要尽量提前,在建筑给排水设计即将完成时,与建筑总设计方形成对接,以便于对建筑科学布局,让给排水设计在建筑总设计方那里得到严谨科学的校对。2、节水型卫生器具的应用7 应推广节水技术在建筑中的使用,有资料显示,在民用建筑节水规范中,我国规定坐便器一次性冲水量不得大于6L,校以往冲洗用具可节水14%。另外,在厨房,洗脸盆及淋浴器所有这些水喷均采用充气式水喷可以既节水又不减小水柱直经,真空节水技术的使用是用空气代替大部分水,依靠真空负压产生的高速气水混和物,快速将洁具内的污水、污物冲吸干净,达到节水、排污的效果,采用充气式水嘴平均可节水40%。因此,提倡使用节水型的卫生洁具以及充气式水嘴。3、高层建筑位差的利用给排水设计应该不断的创新,根据高层建筑的结构特点,可以进行创新设计。因为高层建筑的位差较大,所以可以充分的利用位差来节约水资源。在人们的日常生活中,沐浴废水以及盥洗用水等都属于优质的杂排水,对于这部分水源可以进行高效利用。将这部分优质杂排水进行中水处理,将其中的固体杂质进行过滤,然后用于下部建筑的卫生间冲刷用水或者是工程用水。为了保证下部用水的连续性,在水箱中可以设置浮球阀,当水箱中的水低于最低水位时,可以通过常规用水进行补充,保证用水的连续性,这种做法在很大程度上减少了水源的浪费,值得在高层建筑推广使用。4、注意排水管道的噪音7 目前国家正大力推广使用塑料排水管道。与金属管道相比较,塑料水管具有重量轻,耐压强度好,输送液体阻力小,耐化学腐蚀性能强,安装方便等特点。目前市场上排水管道普遍使用塑料管,但是普通UPVC管道的排水噪音要比铸铁管高,若排水立管靠近卧室,加上现浇楼板的隔音效果较差,住户能明显感觉到排水管道的噪音,降低了生活质量。卫生器具布置时要尽量考虑使排水立管远离卧室,管材考虑新型降噪产品。UPVC螺旋静音管和中空静音管则能明显降低噪音,现在市场上新出现了一种超级静音排水管则加入了特殊吸音材料,噪音低于排水铸铁管,在室内排水设计中,可以考虑使用超级静音排水管以减少对居民用户的噪音污染。5、消防给水系统设计基于高层建筑的特点,消防用水的供水要求将更加的严格,在普通建筑要求之外,必须满足拥有较高的自救能力。这就要求高层建筑要设计独立的消火栓给水系统,包括室内消火栓系统、室外消火栓系统以及其他灭火措施。高层建筑消防系统的设计中要为消防工作做好充分的准备,并且留有一定的余地。一般而言,室内消防给水要进行竖向的分区,大部分是环状的,使用减压稳压的消火栓,确定最小静水压力,选择消防泵的大小和数量,做到有备无患。气体灭火系统、自动喷水灭火系统和手提式灭火系统。这三种灭火系统都有各自的长处,可以为高层居民保驾护航,免于火灾,提高生命安全保障。结束语7 要想真正达到“小康住宅”的标准,在对高层住宅建筑进行给排水设计时,就必须针对出现的问题及时进行总结及分析,探寻出相应的解决措施,以便使给排水系统更科学、更合理,从而使高层住宅建筑的给排水设计迈上一个新台阶。参考文献[1]袁长标,张昭杰,翟瑞华.超高层建筑给排水设计中几个问题的思考[J].给水排水,2012-09-10.[2]刘永刚.住宅建筑给排水设计的若干问题探讨[J].山西建筑,2012,32(18).[3]成纯赞.建筑给排水工程中若干通病及其防治[J].给水排水,2012,(3).7'
