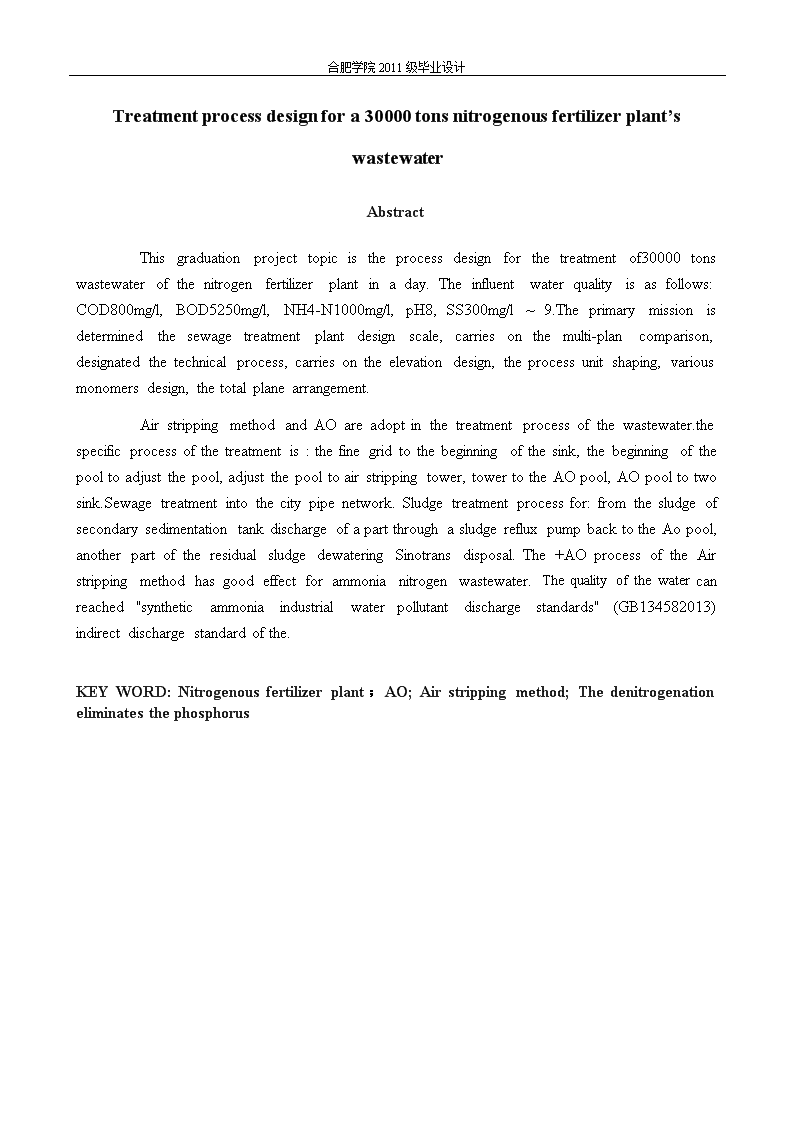

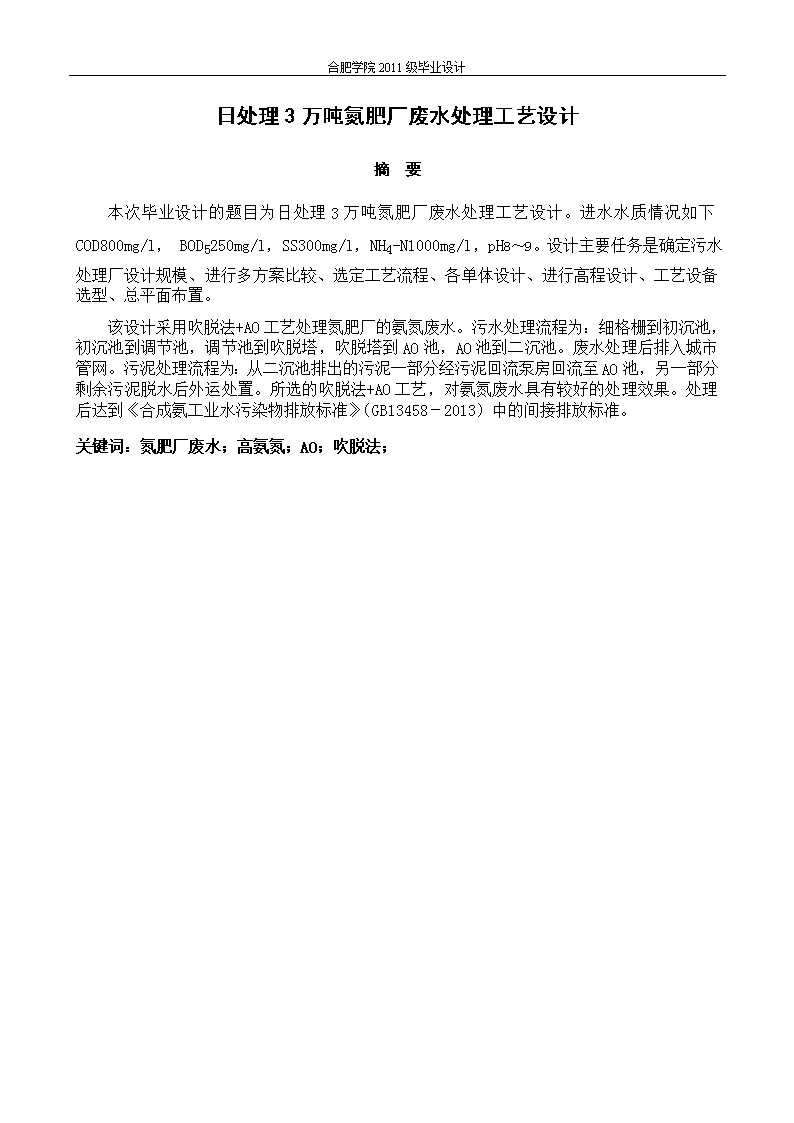

'合肥学院2011级毕业设计学校代码:11059学号:1102031041HefeiUniversity毕业设计(论文)BACHELORDISSERTATION论文题目:日处理3万吨氮肥厂废水处理工艺设计学位类别:工学学士学科专业:环境工程作者姓名:赵松涛导师姓名:叶劲松完成时间:2015年5月 合肥学院2011级毕业设计日处理3万吨氮肥厂废水处理工艺设计摘要本次毕业设计的题目为日处理3万吨氮肥厂废水处理工艺设计。进水水质情况如下COD800mg/l,BOD5250mg/l,SS300mg/l,NH4-N1000mg/l,pH8~9。设计主要任务是确定污水处理厂设计规模、进行多方案比较、选定工艺流程、各单体设计、进行高程设计、工艺设备选型、总平面布置。该设计采用吹脱法+AO工艺处理氮肥厂的氨氮废水。污水处理流程为:细格栅到初沉池,初沉池到调节池,调节池到吹脱塔,吹脱塔到AO池,AO池到二沉池。废水处理后排入城市管网。污泥处理流程为:从二沉池排出的污泥一部分经污泥回流泵房回流至AO池,另一部分剩余污泥脱水后外运处置。所选的吹脱法+AO工艺,对氨氮废水具有较好的处理效果。处理后达到《合成氨工业水污染物排放标准》(GB13458-2013)中的间接排放标准。关键词:氮肥厂废水;高氨氮;AO;吹脱法; 合肥学院2011级毕业设计Treatmentprocessdesignfora30000tonsnitrogenousfertilizerplant’swastewaterAbstractThisgraduationprojecttopicistheprocessdesignforthetreatmentof30000tonswastewaterofthenitrogenfertilizerplantinaday.Theinfluentwaterqualityisasfollows:COD800mg/l,BOD5250mg/l,NH4-N1000mg/l,pH8,SS300mg/l~9.Theprimarymissionisdeterminedthesewagetreatmentplantdesignscale,carriesonthemulti-plancomparison,designatedthetechnicalprocess,carriesontheelevationdesign,theprocessunitshaping,variousmonomersdesign,thetotalplanearrangement.AirstrippingmethodandAOareadoptinthetreatmentprocessofthewastewater.thespecificprocessofthetreatmentis:thefinegridtothebeginningofthesink,thebeginningofthepooltoadjustthepool,adjustthepooltoairstrippingtower,towertotheAOpool,AOpooltotwosink.Sewagetreatmentintothecitypipenetwork. Sludgetreatmentprocessfor:fromthesludgeofsecondarysedimentationtankdischargeofapartthroughasludgerefluxpumpbacktotheAopool,anotherpartoftheresidualsludgedewateringSinotransdisposal. The+AOprocessoftheAirstrippingmethodhasgoodeffectforammonianitrogenwastewater.Thequalityofthewatercanreached"syntheticammoniaindustrialwaterpollutantdischargestandards"(GB134582013)indirectdischargestandardofthe.KEYWORD:Nitrogenousfertilizerplant;AO;Airstrippingmethod;Thedenitrogenationeliminatesthephosphorus 合肥学院2011级毕业设计目录第一章设计任务及资料11.1设计题目11.2设计目的和意义11.2.1设计目的11.2.2设计意义11.3设计基本要求11.4设计资料21.4.1废水水量21.4.2废水进、出水质21.5设计依据21.6设计内容2第二章设计方案的比较和确定32.1工艺流程选择的原则32.2影响工艺流程选择的因素32.3氮肥厂废水处理方案的比较和选择32.3.1当前主要处理方法的比较32.3.2空气吹脱法+AO法52.3.3废水处理工艺流程62.3.4其他工程方案7第三章处理单元的设计计算83.1格栅的设计83.1.1基本参数的确定93.1.2计算公式93.1.3设计计算93.2初沉池的设计123.2.1基本参数的确定123.2.2计算公式133.2.3设计计算133.3调节池的设计163.3.1基本参数的确定163.3.2设计计算163.4吹脱塔的设计173.4.1基本参数的确定173.4.2设计计算173.4.3吹脱塔设计计算183.5AO池的设计203.5.1基本参数的确定203.5.2计算公式203.5.3AO池设计计算213.5.4剩余污泥量的设计计算223.5.5供气量设计23 合肥学院2011级毕业设计3.5.6爆气装置253.5.7曝气系统设计253.6二沉池的设计253.6.1基本参数的确定253.6.2计算公式263.6.3设计计算263.7污泥系统的设计293.7.1参数的确定293.7.2污泥脱水设计293.7.3污泥机房尺寸31第四章处理设施设计说明314.1各处理构筑物设计说明314.1.1格栅314.1.2初沉池314.1.3调节池314.1.4吹脱塔324.1.5AO池334.1.6二沉池334.1.7污泥脱水334.2主要构筑物一览表34第五章高程布置345.1基本原则345.2水力计算公式345.2.1构筑物水头损失355.3各构筑物间的水力损失计算355.3.1二沉池出水堰——城市污水管网口365.3.2AO池——二沉池365.3.3吹脱塔——AO池365.3.4调节池——吹脱塔365.3.5初沉池——调节池375.3.6格栅——初沉池375.4主要构筑物水面标高37参考文献40谢辞42 合肥学院2011级毕业设计第一章设计任务及资料1.1设计题目日处理3万吨氮肥厂废水处理工艺设计1.2设计目的和意义1.2.1设计目的(1)掌握工业污废水处理工程项目设计的步骤和方法,学会收集设计相关资料,并知道如何从多种工艺计方案中选最合适的方案。(2)掌握污水处理工艺设计的基本技能,例如,资料查阅、工艺比较选择、参数确定、设计计算与设备选型。(3)掌握工艺流程图、平面布置图、高程图及主要构筑物图纸的绘制;掌握设计说明书的基本写作规范。1.2.2设计意义我国是人口和农业大国,化肥在经济发展和农业增产中处于非常重要的地位。而我国一些氮肥厂高氨氮废水处理效率低,高氨氮废水大量进入水体,将会导致水体污染,造成水体污染,致使水体营养化,危害水生生物。而且通水管道中微生物大量繁殖而形成生物垢,影响热交换率[1]。因此结合氮肥厂废水的特点,设计高效率、低能耗的氮肥厂工业废水处理工艺方案,对保护水资源、维护生产设备和提升健康品质等方面都有重要意义。1.3设计基本要求(1)设计方案应符合实用的要求,必须确保污水处理后能够达标排放。结合考虑经济技术因素及现实条件,以及当地的具体情况。(2)设计中各个构筑物的参数应严格按照设计规范选取,保留一定的安全系数。(3)设计工艺必须考虑经济条件,力求处理效率和运营花费达到最佳平衡。(4)应当力求技术合理,尽可能选择工艺成熟,管理方便,运营简单,自动化程度高的工艺,减少人员投入。(5)条件允许时,厂界布局尽量合理、美观,同时注意注意绿化,增加观赏性。 合肥学院2011级毕业设计1.4设计资料1.4.1废水水量根据设计任务书废水水量可按30000m3/d计算。1.4.2废水进、出水质根据设计任务书废水水质按下表水质设计,出水水质需要满足《合成氨工业水污染物排放标准》(GB13458-2013)中的间接排放标准。表1废水进、出水水质项目进水水质出水水质COD(mg/l)800100BOD5(mg/l)25050SS(mg/l)30060NH4-N(mg/l)100050pH8~96~91.5设计依据(1)《中华人民共和国环境保护法》;(2014修订版)(2)设计任务书提供废水量及水质数据;(3)《中华人民共和国水污染防治法》;(2008修订版)(4)《国务院关于编制全国主体功能区规划的意见》,(5)环保部门对污染治理的指示与要求;(6)《合成氨工业水污染物排放标准》(GB13458-2013);(7)《室外排水设计规范》(GBJ14-87)有关规定;(8)氮肥厂所处位置的具体情况(包括位置、气候、水源等)(9)环境工程手册1.6设计内容(1)污水处理工艺方案的确定及各处理单元的选择,包括工艺流程、各单元构筑物的工艺设计和计算、设备选型。 合肥学院2011级毕业设计(2)污泥处理方法的比较选择及其工艺的设计计算。(3)污水处理区的平面布置,包括污水处理站的主要处理单元,生产构筑物及附属建筑(4)处理工艺方案的主要工艺流程图,包括各处理单元的主要构筑物。(5)污水处理站各处理单元水头损失及高程计算,高程图的绘制,主要处理构筑物的三视图。第二章设计方案的比较和确定2.1工艺流程选择的原则(1)确保出水水质达到排放要求,技术可靠、处理效果稳定、先进适用;(2)各处理单元设备布置紧凑,尽可能节省土地,坚持实用美观并重的布局原则;(3)选择工艺时,应该考虑实用的处理工艺,运行管理简单、运转灵活占地少、成本少;(4)最大程度的优化设计以减少工程投资及运营费用。2.2影响工艺流程选择的因素(1)技术因素;处理规模;进水特性,重点考虑有机负荷;出水水质要求。(2)技术经济因素:占地面积,地价;基建投资;运行成本;自动化成本;自动化水平,运行管理能力。2.3氮肥厂废水处理方案的比较和选择2.3.1当前主要处理方法的比较2.3.1.1物化法目前,国内处理氨氮废水的物理化学方法有许多,工艺相对成熟的主要有空气吹脱法、蒸汽汽提法、折点加氯法、离子交换法、化学沉淀法等,这些处理方法各有特点,针对不同的水质条件,选择不同的处理方法[2]。(1)空气吹脱法空气吹脱法 合肥学院2011级毕业设计目前较为成熟,首先向吹脱塔中送入空气,空气在吹脱塔下方进入,液体在上部进入,淋洒在吹脱塔的填料上。废水与空气充分接触,因两者氨氮分压的差异,一部分氨氮从废水中转移到气体中,随空气一起排出,可通过分离器分离后资源化利用。废水pH值对吹脱率有较大的影响。吹脱过程中,NH4+转化为NH3,其反应原理如下废水酸碱度、温度、气水比等都可以影响到吹脱效果。通常情况下,当pH值提高至11左右,水温保持大约20℃,水力负荷为,气水比为时,氨氮去除率在85%左右[3]。温度对吹脱的效率有较大的影响,不宜在长时间低温地区采用。但是空气吹脱法工艺较成熟,流程简单,增加回收装置后吹脱后的氨氮可以资源化利用,以提高经济效益,故空气吹脱法在高氨氮废水处理工艺中应用较广。(2)蒸汽汽提法蒸汽汽提法是通过蒸汽把污水中游离态氨转化成氨气逸出水面,机理类似于吹脱法一,在较高ph情况下,使废水接触到蒸汽,将氨氮从废水中带出。气体中氨的分压和污水中氨浓度的平衡分压之间的差值是其传质过程的主要推动力。增加气液接触时间和接触面积有利于传质过程。将蒸汽作为气相进入吹脱塔,氨从废水中进入蒸汽,随后在塔顶部蒸馏成液氨,或者浓氨气回收,或是用酸吸收。蒸汽汽提法效率高,条件易于控制,适宜连续排放的高浓度氨氮废水。对于浓度在1000~30000mg∙L-1,甚至更高浓度的氨氮废水,采用该法可以经一次处理后,氨氮浓度达到15mg∙L-1(国家一级排放标准)以下[4]。蒸汽汽提法使用蒸汽作为介质,成本较高,因此蒸汽使用量是该技术关键经济指标。传统蒸汽汽提法蒸汽量消耗较大,因此采用该法脱氨花费较多。随着近来技术的进步,蒸汽用量已经大幅下降,故新型蒸汽汽提脱氨法也有不少的应用。(3)折点氯气法折点加氯法:将氯气通入废水中,当浓度达到一定值时,废水中的游离氯含量最低,氨的浓度变为零,当加入量大于该点时,废水中游离氯含量就会增多。盖点即是所谓的折点。此法的机理为,氯气与氨在水互相接触反应生成无害的氮气,逸出水面。折点加氯法,氯气使用量和水中氨氮的含量 合肥学院2011级毕业设计密切相关。二这之间有一个最佳的比例,当达到最佳比例时,氨氮吹脱率达到最高。为了确保完全反应,一般情况下氧化氨氮,需加过量的氯气。氯气浓度足够高时,脱氮率可以超过90%[5]。折点加氯法处理效果相对稳定,有较高的处理效率,条件适宜,可以达到90%,而且温度对处理效果影响不大。但是此法也有其局限性,运营管理过程中如果处理不当,其副产物将可能对环境产生二次污染,且此法处理水量有限,氨氮浓度也不能过大,因此,折点氯气法在实际污水处理中应用较少。2.3.1.1生化法生化法在废水处理中有广泛的应用,利用微生物硝化作用和反硝化作用,先把氨氮转化为硝酸盐亚硝酸盐,然后转化为氮气,实现水体中氨氮含量的降低。生化法的优点有,脱除氨氮效率较高,无二次污染,耗能普遍低于物理化学法[6]。但由于微生物所能承受的废水中的氨氮浓度较低,通常生物法处理氨氮浓度不宜大于。当废水中的氨氮浓度大于200mg/l时则通常要使用物理化学法和生化法相结合的工艺,即先用物理化学方法先出去一部分氨氮以降低氨氮浓度,然后采用生化法使得氨氮浓度进一步降低以排放标准。当废水中的氨氮浓度大于1000mg/l时,国内外的生产实践中比较普遍的做法是:先将浓度较高的氨氮废水通过蒸氨的或吹脱使其氨氮降到300mg∙L-1左右,然后用A0法或化学沉淀法等进行后续再处理。氮肥厂生产工艺中的造气和脱硫的过程是其废水中氨氮的主要来源,废水中含量较高。通常情况下,采用物化法和生物法相结合的工艺具有较好的处理效果。氨氮质量浓度大于200mg/L时,会对后续生化处理的微生物造成较大影响,高浓度氨氮应该先经过物理化学方法处理,氨氮含量下降后,再利用生物法进一步降低其氨氮含量[7]。综合考虑上述各种处理方法,结合进出水水质状况及经济实际,本设计采用吹脱法+AO法处理氮肥厂高浓度氨氮废水,它主要优点是技术比较成熟,处理后能达到排放标准,并能回收利用氨氮,因而应用较广。2.3.2空气吹脱法+AO法(1)原理:即把气体通入水中,气液充分接触后,由于气体分压的差异,氨氮会从液相转移到液相,从而降低废水中氨氮的浓度。水中氨离子和游离氨保持平衡的状态。其平衡关系式如下: (1)pH值会对式(1)产生影响,pH值增加,平衡向右移动,游离氨的含量增加,pH值 合肥学院2011级毕业设计减小时,平衡左移。当pH值为11左右时,游离氨含量可达到占90%[8]。(2)废水的碱化,废水吹脱必须在碱性条件下进行。水中离子态的氮如NH4+等会随着废水碱性的逐渐增加,而更有利于被吹脱出。根据实验得知:当pH为11时,氨氮分离率能达到90%以上,原水质pH为8~9,所以要在调节池加入NaOH溶液调节污水的pH达到11。(3)吹脱PH变化表2-1为pH、氨氮浓度、曝气方式和氨氮去除率的关系表2pH、氨氮浓度、曝气方式和氨氮去除率的关系[9]2.3.2.2AO法工艺AO工艺法在污废水生物处理中有广泛的应用,A(厌氧段),可以脱氮除磷;O(好氧段),用来降低废水中有机物的含量。AO法去除氨氮原理:废水中氨氮,在好氧的条件下(O段),经过硝化细菌、亚硝化细菌的硝化作用转化为硝态氮,AO池中硝态氮回流至A段时,缺氧条件下,经过兼性厌氧的反硝化菌的作用,硝态氮被还原为氮气进入空气,从而达到降低废水中氮含量的自的[11]。   硝化反应: 反硝化反应: 2.3.3废水处理工艺流程氮肥厂废水首先经过格栅,部分的漂浮物和不溶物被阻拦。因此格栅的主要作用是防止对后续的水泵等造成堵塞,确保水泵的正常工作以及后续工艺的正常进行 合肥学院2011级毕业设计。随后废水进入初沉池,密度大的颗粒物在初沉池中沉淀,初步沉淀后废水进入调节池,向调节池中投加碱剂调节pH,将pH调节为11左右。在吹脱塔内用空气将氨氮吹脱出来,再用吸收装置进行吸收(在本设计中未将吸收装置设计纳入其中),达到资源化利用。吹脱完之后的废水经AO池、二沉池,再排入城镇污水管道。污泥处理:经板框压滤机脱水,采用连续排泥。格栅吹脱塔调节池初沉池AO池二沉池污泥泵房板框压滤机废水泥饼外运排入城镇管网NaOH溶液含氨气的空气图1处理工艺流程图2.3.4其他工程方案2.3.4.1初沉池初沉池的作用是用来去除废水中的密度较大的物质和部分漂浮物其类型有平流式、辐流式、竖流式三种。各类型的沉淀池各有长短,其比较见下表。表3不同沉淀池的比较[10] 合肥学院2011级毕业设计2.3.4.2污泥脱水方法各种脱水方式的比较见表5。表5各种脱水方法的比较[11]通过表5的比较,本设计污泥脱水采用机械脱水中的板框压滤机脱水第三章处理单元的设计计算3.1格栅的设计格栅主要由一组或多组平行的金属栅条与框架组成,用来去除的较大悬浮物,确保水泵的正常工作和后续处理单元的正常进行。其常安装在进水渠道或进水泵站集水井的进口处,有一定的倾斜角度。格栅的设计,应考虑到能使整个处理工艺流程的正常运行,使 合肥学院2011级毕业设计处理设施或管道等均不产生堵塞现象。按不同的分法,格栅可以分成不同的类别:按迎水面的形状不同,可分为平面和曲面两种;按格栅间空隙的大小可以分为粗、中、细三种不同的格栅;按格栅渣滓清理方式的不同,格栅可以分为机械清理和和人工清理两种不同的类型。本设计中氮肥厂废水中漂浮物较少,因此只设置一组细格栅[14]。3.1.1基本参数的确定本设计设置一组细格栅,根据设计数据具体实际,确定细格栅设计计算的设计参数如下:过栅流速栅条间隙宽度格栅倾角栅渣量W1=0.07m3栅渣/10m3污水栅条宽度设计流量Q=30000m³/d=0.348m³/s3.1.2计算公式格栅设计计算所用到的公式见表6表6格栅设计计算公式[12] 合肥学院2011级毕业设计3.1.3设计计算格栅示意图如图2所示。 合肥学院2011级毕业设计图2细格栅设草图(1)格栅栅条之间间隙的数量,取92个式中:Q—最大设计流量,m/s;—格栅倾角;N—设计格栅组数,设一组细格栅;b—栅条间隙,通常6~25mm,本设计取;h—栅前水深,设h=0.4m;v—过栅流速,通常为0.6~1.0m/s,本设计取(2)栅槽有效宽度B=S(n-1)+bn=0.01×(92-1)+0.02×92=2.75m式中:S—单根根格栅条的宽度(m),取S=0.01m(3)进水渠道渐宽部分长度 合肥学院2011级毕业设计式中:B1—进水明渠宽度,本设计取B1=0.32m;1—渐宽角度,本设计取1=20°(4)出水渠道渐窄部分长度(5)废水经过格栅的水头损失其中———水头损失,;———栅条对流体阻力系数,查表可知取值为2.42;———堵塞时的水头损失增大系数,一般取k值5可以取为3。g—重力加速度,9.81m/s2(6)栅后槽总高度栅后槽总高度式中:h—栅前水深,为0.4m;h1—水头损失,为0.14m;h2—明渠超高,取0.3m;(7)格栅总长度 合肥学院2011级毕业设计L1——进水渠道渐宽部分长度,m;L2——出水部分渐窄长度,m;H1——格栅明渠的深,m;(8)每日栅渣量式中,W—单位栅渣量,取0.10.01,此处取0.02本设计中废水为氮肥厂废水,设置一组细格栅,取W1=0.02m3栅渣/103m3污水。由计算结果可知本设计适宜采用机械清渣。3.2初沉池的设计3.2.1基本参数的确定(1)沉淀池一些相关设计数据可参考下表。表7沉淀池设计数据[13] 合肥学院2011级毕业设计(2)沉淀池的超高至少应超过0.3m。(3)沉淀池的有效水深采用为宜。(4)生物膜法中二淀污泥容积,可按4h计算。根据上文所述,结合具体实际,本设计采用平流沉淀池作为初沉池,分12格,其具有结构简单,运营维护方便,处理效果好的特点。初沉池池长度L=6m斗壁水平倾角为60°有效水深h2=0.3m贮泥斗容积0.23m3贮砂斗室高hd=0.41m池底宽b1=0.5m斗部上口宽:b2=0.973.2.2计算公式平流式沉砂池设计计算公式见表8表8平流式沉砂池计算公式[14] 合肥学院2011级毕业设计3.2.3设计计算(1)沉砂池长度L设计流速取,水力停留时间则(2)水流断面面积A设计流量(设计1组,采用12个分格)则(3)池总宽度B池总宽B=A/h2=1.74/0.3=5.8m每个分格宽度b=5.8/12=0.483校核长宽比:6/0.483=12.5>4,符合要求。(4)贮砂斗所需容积V1设清除沉砂的时间间隔T=2d则:X1———污水沉砂量;(5)沉砂斗尺寸计算设沉砂斗底部宽为3m,斗壁倾角取为60°高:砂斗上口宽度: 合肥学院2011级毕业设计,取70m3(6)沉砂室高度沉砂室采用重力排砂,池底的坡度为0.02。沉砂池砂斗长度是:设h3沉砂区高度,则,取0.45m(7)沉砂池总高度H设超高h1=0.3mH=h1+h2+h3=0.3+0.3+0.45=1.05m(8)砂水分离装置采用LSF型螺旋砂水分离器,N=0.37kw,其主要技术参数见表9。表9LSF型螺旋砂水分离器主要技术参数[15](9)设计计算草图平流沉砂池剖面图和平面图见图3、4。 合肥学院2011级毕业设计图3平流沉砂池1-1剖面图图4平流沉砂池平面图3.3调节池的设计3.3.1基本参数的确定由于废水中含有高浓度氨氮废水,为了后续吹脱,需要将废水的pH调为碱性,而且后续处理工艺对水量和水质有一定要求,故应预先进行调节。调节池可以起到缓冲负荷的作用,废水水质在调节池达到均匀便于后续处理。(1)设计流量(2)停留时间T=0.5h;(3)有效水深h=6m,保护高0.5m3.3.2设计计算(1)调节池有效容积调节池容积按下式计算式中:V—调节池有效容积,m3Q—平均进水流量,m3/hT—停留时间,h(2)调节池尺寸有效水深h=6m,保护高0.5m,则调节池总高度为H=6.5m 合肥学院2011级毕业设计则调节池面积为式中:采用矩形池,取池长为10.0m,则池宽为7.0m调节池采用外加动力搅拌。3.4吹脱塔的设计废水经调节池进入吹脱塔。废水中含有高浓度氨氮,当pH较高时,废水与吹入的空气接触,氨氮从液相转移到气象,氨氮浓度降低,PH值下降,废水的可生化性增加。3.4.1基本参数的确定(1)设计流量(2)塔内空气流速;3.4.2设计计算吹脱塔计算公式见表10表10吹脱塔计算公式[16] 合肥学院2011级毕业设计3.4.3吹脱塔设计计算(1)基本计算有设计资料中的水质情况知废水中NH3-N含量为1g/kg故其,摩尔分率为0.001。设计进入吹脱塔中的废液流量为1250m3/h,(567936kmol/h),回收率可设为80%。在101.3kPa和20℃的条件下,稀氨水溶液的氧气分压为0.2kPa,故亨利系数E为76.923kP;m=(0.2/101.3)/0.001=1.97。30℃空气的分子量为29,密度1.165kg/m3。①实际气液比(G/L)min=(X1-X2)/(Y2e-Y1)=(0.001×80%)/(0.001×0.165)=4.85(G/L)=(1.2)×(G/L)min=1.2×4.85=5.82(取系数为1.2)所以G=5.82×567936×29/1.165=8.2×107m3,即为3.3×106kmol/h。故实际气液比(体积比)为:(G/L)v=8.2×107/1250=6560030℃,进料液体的摩尔粘度μ为0.8007cp(设计应选取最恶劣的条件,考虑到冬季热损失)故ET=0.17-0.616lgμ=0.169实际板数N=NT/ET=41.42取42 合肥学院2011级毕业设计 合肥学院2011级毕业设计3.5AO池的设计3.5.1基本参数的确定(5)曝气池内混合液污泥浓度:(6)去除率:(7)内回流比:R内,取回流比为600%3.5.2计算公式表11AO池设计计算公式[17] 合肥学院2011级毕业设计 合肥学院2011级毕业设计3.5.3AO池设计计算(1)有效容积:(2)有效水深:(3取AO生化池中O段容积与A段容积之比:曝气池总面积:1500m2(4)本设计设设有3组反应池,且每组为3廊道式反应池,每个廊道宽度b为8m,则单组好氧池长度:m类比可算得缺氧池宽,池长检验2>>1;5<<10,故AO池设计满足要求(6)废水在AO池停留时间:0.25d=6h(7)AO池中缺氧段与好氧段的时间停留比例为,所以污水在缺氧段段停留时间为1.2h,在好氧的段停留时间为4.8h。3.5.4剩余污泥量的设计计算(1)AO池中每天污泥生成量=250-50=200(mg/L)=0.2(kg/m3) 合肥学院2011级毕业设计式中(2)内源呼吸分解泥量:W2=bXvV式中(污泥试验法)=3.5kg/m3W21312.5kg/d(3)不可生物降解和惰性悬浮物W3该部分占约50%,则:W3kg/d(6)活性污泥污泥龄:d,污泥龄大于十天符合要求。 合肥学院2011级毕业设计3.5.5供气量设计3.5.5.1需氧量计算O2式中a——微生物每代谢1kgBOD5所需要的氧气量,取1,kgO2/kg;b——活性污泥好氧与厌氧分解氨过程中氧气消耗量,取4.6;c——污泥的氧当量系数取1.42。Q为污水日平均流量,m3/d;Sr——去除浓度,kg/m3;Nr——氨氮去除量,kg/m3;=3780kg/d3.5.5.2供气量计算式中,CS表示20℃时溶解氧饱和度,取9.17,mg/L。1)扩散器出口的空气压力为:2)曝气池逸出空气含氧率表示氧气利用率大约10%。3)通过查资料可知20摄氏度的氧的饱和度 合肥学院2011级毕业设计=1.781(kg/d)=280.5(kg/h)好氧池平均时供气量:(m3/h)3.5.6爆气装置3.5.7曝气系统设计在相邻的2个廊道边上设1根干管,共6根干管。单根干管上设置7支供气气竖管一共42条竖管。3.6二沉池的设计3.6.1基本参数的确定根据设计规范,本设计采用辐流式沉淀池,具体参数如下:(1)沉淀池数量:6座;(2)表面水力负荷q′=1.5m3/(m2/h);(3)单池设计流量 合肥学院2011级毕业设计(4)沉淀时间t=2.5h;污泥回流比R=50%。3.6.2计算公式辐流式沉淀池设计计算公式见表12。表12辐流式沉淀池设计计算公式[18]3.6.3设计计算3.6.3.1二沉池尺寸计算(1)辐流式沉淀池面积(A) 合肥学院2011级毕业设计其中(2)沉淀池直径D(取D=17m)(3)实际水面面积(F1)(4)实际表面负荷(q‘)在规定的0.6-1.5m3(m2h)内,符合要求。(5)有效水深为(h2)设:水力停留时间(沉淀时间):则:(小于4m)(6)沉淀区有效容积(V1)(7)二沉池总高度:设:池底坡度为则圆锥部分高度为贮泥斗的高度径设:超高为h1=0.3m则池边总高度为 合肥学院2011级毕业设计(8)校核堰负荷:径深比[L/(sm)](介于6~12之间),符合要求。3.6.3.2进水方式设计单池污水流量为进=(1+R)Q1=(1+0.6)0.087=0.14管径,流速v1=进/D12=AO池的出水进入配水井,分配后送入每座沉淀池,管中流速为0.50m/s。3.6.3.3出水方式水体经沉淀后,通过溢水堰,汇入出水渠道,经出水管排入城镇污水管网(1)本设计设周边集水槽,单边集水,通过一个总出水口出水。①集水槽内流量②集水槽宽度b式中:b—集水槽宽度,m;k—保护系数,,取③集水槽深度h2集水槽起点水深:集水槽终点水深: 合肥学院2011级毕业设计故集水槽槽深均取0.61m。(2)出水溢流堰设计本设计采用出水三角堰(90º),三角堰顶长0.16m,即三角堰中心距a=0.16m。①单池三角堰数量n②每个三角堰的流量Q2③三角堰水深H1,设计中取为0.02m三角口底部到上游水面的高度④出水堰水头损失水溢出三角堰后跌落0.10m[19],则其水头损失为0.12m。⑤三角堰设计草图见图9图9出水直角三角堰计算草图3.7污泥系统的设计3.7.1参数的确定(1)初沉池产泥量W1=62.1m3/d(2)二沉池排出的污泥量W2=698.4m3/d(3)污泥总量W=W1+W2=698.4+62.1=760.5m3/d=8.8L/s 合肥学院2011级毕业设计3.7.2污泥脱水设计污泥脱水的作用是利用脱水机械对污泥进行脱水,使其含水率下降,从而减少体积便于运输。通常采用聚丙烯酰胺(PAM)作为脱水调理药剂,投加量为2%[18]。(1)脱水调理药剂用量M,kg/dM=V(1-P)×2%=698.4×(100-95)×2%=69.84kg/d上式中:V——污泥体积,m3/d;P——为污泥含水率,%;2%——PAM投加量。(2)压滤面积A,m2=1000×(1-95%)×=436.5m2式中:W—压滤机过滤能力,kg干泥/(m3/d);取W=8kg干泥/(m3/d)T—压滤机每天工作时间,h;取T=10h设计脱水后的污泥含水率取80%,则脱水后污泥量为:上式样中:V——需要脱水的污泥体积,m3/d;V"——污泥脱水后的体积,m3/d; 合肥学院2011级毕业设计P1——含水率,%;P2——脱水后含水率,%。(3)脱水设备的选择用于污泥脱水的压滤机采用4台BAS30/635-25型板框压滤机,3用一备,其性能参数见表13。表13BAS30/635-25型自动板框压滤机性能参数[19]此种板框压滤机结构合理,操作简便合理,维修方便。3.7.3污泥机房尺寸污泥脱水机房,根据板框压滤机的外形尺寸的大小,及制药装置的大小,并综合考虑污泥外运输送空间的要求,可以确定其结构的大小为:12m×7m×5m.第四章处理设施设计说明4.1各处理构筑物设计说明4.1.1格栅(1)数量:2座,一备一用;(2)运行方式:单个运行;当需要维修时,废水从备用的格栅进入;(3)格栅倾角:60°;(4)格栅型号:TGS—600型机械格栅;(5)附属设备闸门数量:2道 合肥学院2011级毕业设计4.1.2初沉池平流式沉淀池(1)数量:1座12分格;(2)设计尺寸:6m×5.8×1.05m;(3)运行方式:并联运行;(4)沉淀池有效水深h2=0.3m4.1.3调节池(1)数量:1座;(2)设计尺寸:10×7×6m(长×宽×高);(4)附属设备加药泵型号:200QW360-6-11规格:Q=360m3/h,H=6m数量:三台(两用一备)效率:72.4%4.1.4吹脱塔1)数量:2座;(2)设计尺寸:Ф2.60×24m(直径×高);(3)塔板层数:42层(4)附属设备:自吸泵型号:150ZX170-55数量:3台,(2用1备)流量:Q=612m3/h扬程:H=47.5m功率:N=1.8kw材质:防腐 合肥学院2011级毕业设计流量计(防腐)数量:1台规格:LZS-50流量:5~25m3/h液位控制器:数量:1套产地:国产电动机数量:1台规格:Y355M1-10功率:0.8kw鼓风机型号:L32-30/0.35罗茈型规格:Q=30m3/min,升压65kpa数量:5台(四用一备)4.1.5AO池(1)数量:3座;(2)设计尺寸:缺氧池24m×12.6m×5.5m好氧池50.1m×24m×5.5m(3)有效容积:缺氧池3000m3好氧池12000m3(4)停留时间:缺氧池1.2h好氧池4.8h(5)附属设备:叶片式桨板搅拌器 合肥学院2011级毕业设计空气扩散器CN7鼓风机4台(三用一备)4.1.6二沉池(1)数量:6座(2)设计尺寸:Ф17.0m×6.59m;(3)运行方式:并联运行;(4)沉淀时间t=2.5h;(5)沉淀池有效水深h2=4.085m4.1.7污泥脱水污泥脱水机房数量:1间;设计尺寸:8.0m×7.0m×5.0m(长×宽×高);脱水设备:数量:4台(3用1备)型号:BAS30/635-25型板框压滤机加药装置:JY—Ⅰ型加药装置4.2主要构筑物一览表表14主要构筑物一览表序号名称外形尺寸(长×宽×高)(m)个数结构备注1格栅4.45×0.72钢混1备用2初沉池6×5.8×1.051钢混3调节池10×7×61钢混4吹脱塔Ф3.90×242钢5AO池62.1×24×5.53钢混6二沉池Ф17.0×6.66钢混7污泥脱水机房12.0×7.0×5.01钢混 合肥学院2011级毕业设计第五章高程布置5.1基本原则(1)尽量少设提升泵,依靠重力自流,以减少成本。(2)考虑后期发展,预留水头损失(3)水力损失计算一般选择较大的一条路线。(4)污泥和污水布置应相互协调,也应该考虑和平面布置相协调。5.2水力计算公式为简化计算,可以认为水流是均匀流。主要水力损失为沿程水力损失和局部水头损失。沿程水头损失按下式计算:式中——为沿程水头损失,;——为管段长度,;——为水力半径,;——为管内流速,;——为谢才系数。局部水头损失为:式中——局部阻力系数。根据国内设计经验,局部损失也可以通过沿程水力损失估算得到,=0.35.2.1构筑物水头损失查阅资料可知构筑物水头损失见表15 合肥学院2011级毕业设计表15各筑物的水头损失估值[20]5.3各构筑物间的水力损失计算处理水量为:30000m3/dQ=30000m³/d=1250m3/h=0.348m³/s当水体流过各处理单元时,会产生一定的水力损失,主要包括沿程损失、局部损失和构筑物本身水头损失。本设计选取排水口的城市污水管网作为零点,其标高为零。5.3.1二沉池出水堰——城市污水管网口二沉池取Q=348L/sDN1000v=1.23m/si=0.0008L=30mhi=30×0.0008=0.024mhj=0.3hi=0.0072h=0.0072+0.024=0.0312m水头损失取0.045.3.2AO池——二沉池取Q=116L/sDN800,v=1.15m/s,i=0.0008,L=20mHi=20×0.0008=0.016mHj=0.016×0.3=0.0048二沉池水头损失取0.4m 合肥学院2011级毕业设计H=0.016m+0.0048+0.4=0.4208水头损失取0.43m5.3.3吹脱塔——AO池取Q=348L/sDN1000,v=1.23m/s,i=0.0008,L=40mHi=40×0.0008=0.032mHj=0.032×0.3=0.0096mAO池水头损失为0.5mH=0.032+0.0096+0.5=0.5416m取水头损失0.55m5.3.4调节池——吹脱塔取Q=174L/sDN=800mmv=0.9m/si=0.0004L=50mHi=50×0.0004=0.02mHj=0.02×0.3=0.006H=0.02+0.006+=0.026m取水头损失0.03m5.3.5初沉池——调节池取Q=348L/sDN1500,v=1.23m/s,i=0.0008,L=20mHi=20×0.0008=0.016mHj=0.016×0.3=0.0048m调节池池水头损失为0.2mH=0.0675+0.016+0.2=0.2835m取水头损失0.3m 合肥学院2011级毕业设计5.3.6格栅——初沉池细格栅过栅水头损失取0.14m取Q=348L/sDN1500,v=1.23m/s,i=0.0008,L=10mHi=10×0.0008=0.008mHj=0.008×0.3=0.0024初沉池池水头损失为0.25mH=0.008+0.0024+0.25=0.2604m取水头损失0.27m5.4主要构筑物水面标高表16各处理单元构筑物的水面标高(地面选作0点)单位:m构筑物名称水面标高构筑物底部标高构筑物名称水面标高构筑物底部标高进水管-0.8-吹脱塔--细格栅后-1.09-1.63AO池0.47-4.53初沉池0.870.15二沉池0.04-6.55调节池0.5-5.5排水口-1.5- 合肥学院2011级毕业设计参考文献[1]熊正为,陈胜兵.小型氮肥厂处理工艺的选择[J].工业水处理.2001,Vol21.No5:21-22.[2]石娟.ADC发泡剂废水预处理技术研究[C].《北京化工大学硕士论文》.2010.Vo22.No1:42-47.[3]郝建新.现场总线在吹脱法脱氨自动控制系统中的应用及其智能控制研究[C].《江苏大学硕士论文》给水排水.2008,Vol33.No6:60-62..[4]穆大刚.化肥工业高浓度氯化铵废水的处理技术研究[C].《中国海洋大学硕士论文》.2004,Vol8.No3:13-20.[5]杨国清,徐荣斌.高分散法处理长岭催化剂NH3-N废水的工业中试研究 [J].化学与生物工程.2008,Vo34.No9:64-66.[6]王俊,张全祯.含氰污水处理工艺改进[J].有色金属(选矿部分).1993,Vo9.No3:14-17.[7]汪海涛.吹脱—吸附联合工艺处理高浓度氨氮废水[C].《中南大学硕士论文》2011,Vo23.No4:190-193.[8]周明罗,罗海春.吹脱法处理高浓度氨氮废水的实验研究 [J].宜宾学院学报.2008,Vo15.No2:2-12.[9]王良,张书良.化肥污水处理工程实践[J].环境科技.2012,Vo15.No2:2-12.[10-12]张莉,杨嘉谟.环境工程工程设计指导[M].2010,4-147.北京,化学工业出版社.[13-15]张尊举,伦海波.水污染控制案例教程[M].2013,34-135.北京,化学工业出版社.[16-17]侯文华,宋关玲,汪群慧.水污染控制工程[M].环境科学研究,2004,70-73.北京,高等教育出版社.[18]包焕忠,曹国强,王丽.高效生物强化技术处理焦化废水的中试研究[J].环境工程.2009,Vol22.No9:141-147.[19-20]胡洪营,崔理华.[M]环境污染治理技术与设备,20012,No3:14-18. 合肥学院2011级毕业设计谢辞大学时光倏忽而逝,四年间,不管是学习上还是生活上都收获颇丰。为了给多彩的大学生活画上完美的句号,在大学最后一个学期里,我很用心的去做毕业设计。在这期间,我查阅相关文献、了解工艺方法、思考标准规范、撰写设及说明书。经过这些锻炼,我学到了很多东西,也获得了许多老师同学的热心帮助,在此我向他们表示衷心的感谢。毕业设计是对整个大学四年中所学的专业知识和技能的总结和考察,是我们进入社会前的一次仿真演练,是将理论与实际联系起来的绝佳契机。博学多才,善思致用,这次毕业设计的过程无疑是对对校训的精彩的阐释,学以致用是我们大学四年孜孜学习的最朴实的目的;纸上得来终觉浅,绝知此事需躬行,经过这次设计实践,我们对课堂所学掌握的更加扎实,为将来的工作或进一步的学习打下坚实基础。通过毕业设计,我对工业废水,尤其是高氨氮废水的处理工艺有了更加深入的了解,对水处理设计工作有了更加全面的认识。在整个设计过程中,叶劲松老师给了我很大的帮助和启发。每当遇到难题时,他都会很耐心的为我讲解,给我的设计提出良好建议,不厌其烦的检查设计中的不足之处。叶劲松老师认真的态度,渊博的知识和力求完美的精神对我影响深远,这也是以后我需要学习的地方。我衷心感谢叶劲松老师对我们的悉心指导和亲切关怀。在这几个月里,我的同学也给我许多帮助和鼓励,多谢大家的支持和包容。同时我要感谢环境工程教研室的全体老师,正是他们在四年里辛勤的付出,才有了我们今天的成长,在此向各位老师表示衷心的感谢。赵松涛2015年5月'
