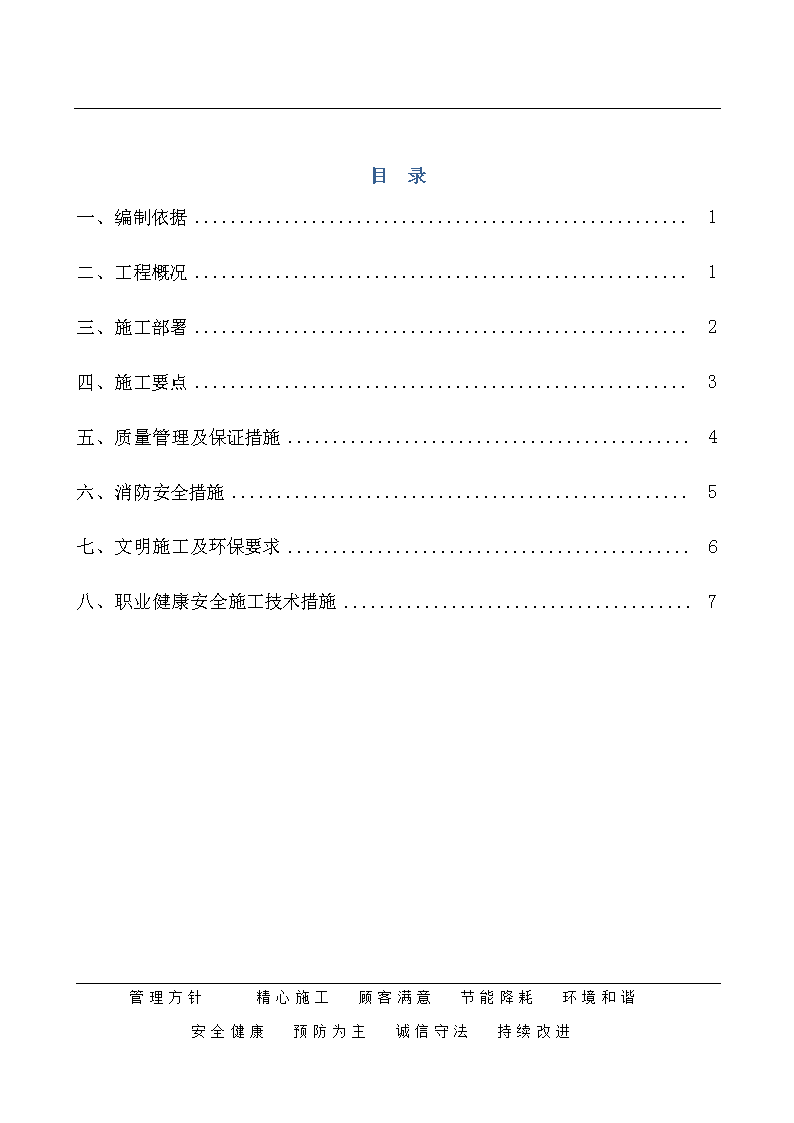

'目录一、编制依据1二、工程概况1三、施工部署2四、施工要点3五、质量管理及保证措施4六、消防安全措施5七、文明施工及环保要求6八、职业健康安全施工技术措施7管理方针精心施工顾客满意节能降耗环境和谐安全健康预防为主诚信守法持续改进 管理方针精心施工顾客满意节能降耗环境和谐安全健康预防为主诚信守法持续改进 一、编制依据混凝土工程质量是主体结构内在质量中最关键要素，为有效控制混凝土施工中搅拌、运输、浇筑、振捣、养护各环节，确保混凝土密实、表面平整光滑、线条顺直，色泽一致，感观精美，使混凝土工程质量达到设计要求，特编制本方案。1《混凝土结构工程施工质量验收规范》GB50204-20022《建筑工程施工质量验收统一标准》GB50300-20013《混凝土外加剂应用技术规范》GB50119-20034《混凝土质量控制标准》GB50164-925《混凝土结构工程施工质量验收规程》DBJ01-82-20056《钢筋焊接施工及验收规范》（JGJ18-2003）7《钢筋机械连接通用技术规程》（JGJ107-2003）8《钢筋混凝土用热轧带肋钢筋》（GB1499-1998）9《混凝土泵送施工技术规程》JGJ/T10-9510《建筑施工手册》（第五版）二、工程概况XXXX路1号危旧房改造工程项目位于XX管理方针精心施工顾客满意节能降耗环境和谐安全健康预防为主诚信守法持续改进15 市老城区XX路1号，场地呈三角形，周边均为道路和已有建筑，东面为广西社会科学院，南面临街即为XX路，规划用地面积为6414.4m2，总建筑面积为69394.2m2，建筑高度为104.8米。建筑抗震设防烈度为6度，设计地震分组为第一组。工程由A、B两栋33层塔楼组成，地下室为4层。塔楼分为A、B栋，A栋楼33层、B栋楼为33层，层高均为2.9米，地下部分层数为四层，地上部分一至二层为商铺，一层层高为4.3米，二层层高为5.5米。本工程建筑设计等级为一级建筑，防火设计建筑分类为一类，耐火等级均为一级，主体为框支剪力墙结构，基础为筏形基础。设计耐火等级极限为一级。抗震类别为丙类，抗震设防烈度为6度，建筑设计合理使用年限为50年，耐久性按50年考虑。三、施工部署1、主要材料：本工程钢筋由建设单位指定选用柳钢生产的热轧、低碳Ⅰ、Ⅱ、Ⅲ钢筋，剥肋滚扎直螺纹接头所用的连接套筒采用优质碳素结构钢。进场前按规定作力学性能复试合格方可使用。钢筋进场经外观检查合格，抽样复试合格，规格齐全。采用20~22号铁丝（火烧丝）。铁丝的切断长度要满足使用要求。控制砼保护层用的砂浆垫块、各种挂钩或撑杆等满足要求。混凝土采用商品混凝土（详细见《XX市XX路1号危旧房改造工程混凝土分项工程专项施工方案》第2-5页）。2、主要设备：详细见《XX市XX路1号危旧房改造工程混凝土分项工程专项施工方案》第2-5页和《XX市XX路1号危旧房改造工程钢筋分项工程专项施工方案》第2页。管理方针精心施工顾客满意节能降耗环境和谐安全健康预防为主诚信守法持续改进15 3、人员部署：详细见《XX市XX路1号危旧房改造工程混凝土分项工程专项施工方案》第2-5页和《XX市XX路1号危旧房改造工程钢筋分项工程专项施工方案》第2-3页。四、施工要点4.1总体施工流程测量放线→钢筋加工→钢筋绑扎→钢管放置→钢筋验收→混凝土浇筑→待初凝后取出钢管4.2测量放线根据水管路线图定位放线，便于压线槽钢筋绑扎。4.3钢筋加工由于放置钢管，为控制钢管压入混凝土深度，在有压线槽位置，将钢筋加工成倒几字型，如图：附图一管理方针精心施工顾客满意节能降耗环境和谐安全健康预防为主诚信守法持续改进15 根据设计图纸、现行规范《混凝土结构工程施工质量验收规范》（GB50204-2002），由钢筋工长进行钢筋配料、计算、做料单，下达到钢筋加工班组，关键部位工长要进行放样，把梁、柱、核心区的具体关系分清，且考虑混凝土下料施工，接头位置要综合考虑，要符合设计和规范要求，同时兼顾施工方便，成型钢筋必须挂牌标识，注明几何图形和尺寸根数及使用部位，码放整齐，按使用部位发放。4.4钢筋绑扎钢筋绑扎根据结构施工图施工，在压线槽位置钢筋绑扎如附图一，《XX市XX路1号危旧房改造工程钢筋分项工程专项施工方案》第11-15页。4.5钢管放置：钢管根据压线槽长度放到压线槽中。4.6钢筋验收：钢筋验收根据由有关规范进行，不符合的地方进行整改。管理方针精心施工顾客满意节能降耗环境和谐安全健康预防为主诚信守法持续改进15 4.7混凝土浇筑：混凝土浇筑要求振捣密实，浇筑要符合相关规范，详细见《XX市XX路1号危旧房改造工程混凝土分项工程专项施工方案》第11页。4.8待混凝土初凝后取出钢管要专人负责钢管收取，钢管取出时间必须严格控制，取出过早，影响压线槽成型质量；取出过晚，会破坏混凝土表面，使钢筋保护层厚度达不到要求，也影响混凝土表面美观。取出钢管后要及时清洗，以便下次利用。五、质量管理及保证措施1、钢筋下料、加工要严格按照图纸施工，加工完成要求有专人进行校核复查，确保加工质量；2、钢筋绑扎时要根据测量人员放线定位路线，对特别加工的钢筋进行绑扎，绑扎时需注意倒几字型钢筋是否在一条直线上，这是确保压线槽成型的关键步骤。绑扎完成后，施工人员要及时检查，发现问题及时整改。3、混凝土浇筑时，需要工人注意保护压线槽位置钢筋，确保钢筋不变形。要有专人负责看管，发现有损坏、位移，要及时整改，确保浇筑后压线槽成型质量。管理方针精心施工顾客满意节能降耗环境和谐安全健康预防为主诚信守法持续改进15 4、混凝土浇筑完成后，必须有专人负责钢管收取，待混凝土初凝后，及时取出钢管。取出时间必须严格控制，取出过早，影响压线槽成型质量；取出过晚，会破坏混凝土表面，使钢筋保护层厚度达不到要求，也影响混凝土表面美观。取出钢管后要及时清洗，以便下次利用。5、浇筑完成后，要及时对混凝土进行养护。6、其他钢筋、混凝土质量管理及保证措施根据相关方案进行施工（《XX市XX路1号危旧房改造工程混凝土分项工程专项施工方案》第13-17页、《XX市XX路1号危旧房改造工程钢筋分项工程专项施工方案》第16-18页）。六、消防安全措施1、施工人员必须进行技术培训，并持证上岗操作。2、钢筋加工前应先调直再加工，切口端面宜与钢筋轴线垂直，端头弯曲、马蹄严重的应切去。3、丝头加工时应用水溶性切削液，严禁用机油切削或不加切削液进行加工。4、为保证丝头加工长度必须使用挡铁进行限位，挡铁在使用时必须将钢筋紧贴住挡铁，撤下挡铁后将钢筋夹紧。5、钢筋夹持在后钳上后必须将钢筋夹持紧，钢筋变曲时，正对变曲处严禁站人，以防因钢筋未夹紧而甩起打人，钢筋转动时不得用手抓握钢筋。6、设备必须有地线连接，设备电源必须有漏电保护装置，设备维修必须由专职人员进行，不得私自进行维修。管理方针精心施工顾客满意节能降耗环境和谐安全健康预防为主诚信守法持续改进15 7、电焊工从事安装、气焊切割作业，要有操作证和用火证。动火前，要清除附近易燃物，配备看火人员和灭火用具。用火证当日有效，动火地点变换，要重新办理用火证手续。钢筋除锈时，操作人员戴好防护眼镜、口罩、手套等防护用品，并将袖口扎紧。使用电动除锈时，应先检查丝刷固定有无松动，检查封闭式防护装置，吸光设备和电气设备的绝缘及接地是否良好等情况，防止发生触电事故。10、送料时，操作人员要侧身操作，严禁在除锈的正前方站人，长料锈要两个人操作，互相呼应紧密配合。11、调节器调节钢筋时，应检查所用的工具、工作台要牢固，铁钻要平稳，铁锤要完好。12、弯曲钢筋时，要紧握扳手，要站稳脚步，自身保持平衡，防止钢筋折断或松脱。13、钢筋、半成品应按规格、品种分别堆放，制作场地要平整，工作台要稳固，照明灯具必须网罩。14、钢筋加工制作完毕，要及时断开电源，做到人走电停，防止发生触电事故。15、现场混凝土浇筑时，施工人员要定期检查移动用电箱是否漏电、电线破损等，对工人使用的用电机械电线也要定期检查，工人施工时必须带绝缘手套。16、冬季现场施工时，严禁工人在施工现场用模板、方条进行烤火取暖，一经发现及时扑灭，并向劳务下发整改通知单和处罚单。17、现场混凝土浇筑时，一般情况下不要工人在外架施工，当必须在外架施工作业时，需系好安全带，夜间施工时，必须有良好的照明，不然不能进入外架。管理方针精心施工顾客满意节能降耗环境和谐安全健康预防为主诚信守法持续改进15 七、文明施工及环保要求钢筋原材进场后应按规格分类堆放整齐，堆放在高于地面200mm的混凝土墩上，并挂好标识牌。所有钢筋在运输过程中，应轻搬慢放并做除锈清洗。钢筋短料也应按规格在现场堆放整齐，不能再利用的钢筋废料不得随意乱放，应运到工地废料收集点集中码放，统一处理。钢筋棚内的成品钢筋应堆放整齐，所有所需使用的机具放置整齐，成品钢筋应有标识，以便于运输和绑扎。现场应保持交通畅通，设置警戒带，防止撞车。混凝土运送罐车、泵车道路选择应充分利用永久性的施工道路，路面及其余场地地面宜硬化，闲置场地宜绿化；施工垃圾使用封闭的专用垃圾道或采用容器吊运，严禁随意凌空抛散造成扬尘；混凝土运送罐车每次出场应清理下料斗，防止混凝土遗洒；各作业队要安排专人对道路、场区周围进行打扫、定期洒水湿润，避免扬尘。施工现场严禁打闹，做到施工有序，文明施工。八、职业健康安全施工技术措施1、安全管理组织措施（1）、建立安全管理组织机构，由项目负责人任组长，安全负责人、项目总工长任副组长，项目负责人、施工员、安全员、施工队长等有关人员任成员。（2）、建立与项目安全组织系统配套的各专业、部门、生产岗位的安全责任系统，其构成如下页图。管理方针精心施工顾客满意节能降耗环境和谐安全健康预防为主诚信守法持续改进15 （3）、建立和健全安全生产责任制项目经理安全生产责任项目经理是项目安全管理机构组长，为施工项目安全生产第一责任人，对项目施工的安全生产负有全面领导责任和经济责任；认真贯彻国家、行业、地区的安全生产方针、政策、法规和各项规章制度；制定和执行本项目安全生产管理制度；建立项目安全生产管理组织机构并配备干部；严格执行安全考核指标和安全生产奖惩办法，主持安全评比、检查、考核工作；定期组织安全生产检查和分析，针对可能产生的安全隐患制定相应的预防措施；组织全体职工的安全教育和培训，学习安全生产法律、法规、制度和安全纪律，讲解安全事故案例，对生产安全和职工的安全健康负责；当发生安全事故时，项目经理必须按国务院安全行政主管部门安全事故处理的有关规定和程序及时上报和处置，并制定防止同类事故再次发生。技术负责人安全生产责任管理方针精心施工顾客满意节能降耗环境和谐安全健康预防为主诚信守法持续改进15 技术负责人对项目的劳动保护和安全技术工作负总的技术责任；在编制施工组织设计时，制定和组织落实专项的施工安全技术措施；向施工工长进行技术交底。安全负责人安全生产责任落实安全设施的设置，是否符合施工平面图的布置，是否满足安全生产的要求；对施工全过程的安全进行监督，纠正违章作业，配合有关部门排除安全隐患；组织安全宣传教育和全员安全活动，监督劳保用品质量和正确使用；指导和督促班组搞好安全生产。向施工人员进行安全技术交底和进行安全教育。安全管理组织机构框图管理方针精心施工顾客满意节能降耗环境和谐安全健康预防为主诚信守法持续改进15 项目执行经理：项目总工长：安全负责人：技术负责人：机械管理负责人：劳务管理负责人：消防管理负责人：1、监督施工全过程的安全生产，纠正违章；2、配合有关部门排除安全障碍；3、全员安全活动和安全教育；4、负责安全技术交底。1、制定项目安全技术措施和分项安全方案；3、解决施工中的不安全技术问题；4、负责工长的技术交底。1、在安全前提下合理安排生产计划；2、负责组织施工安全技术措施的实施、检查。发现隐患及时消除。1、保证项目使用的各类机械安全运行；2、监督机械操作人员持证遵章作业；3、配备各类机械的防护设施。1、保证防火设备设施齐全、有效；2、消防火灾隐患；3、组织现场消防队的日常消防工作。1、保证进场施工人员技术素质；2、控制加班加点，保证劳逸结合；3、提供必需劳保用具用品，保质量。施工队长、班组长、安全员、具体操作者劳保用品检查班前安全教育机具设备检查防护设施检查电气绝缘检查消防措施检查管理方针精心施工顾客满意节能降耗环境和谐安全健康预防为主诚信守法持续改进15 作业队长安全生产责任向作业人员进行安全技术措施交底，组织实施安全技术措施；对施工现场安全防护装置和设施进行检查验收；对作业人员进行安全操作规程培训，提高作业人员的安全意识，避免产生安全隐患；发生重大或恶性工伤事故时，应保护现场，立即上报并参与事故调查处理。班组长安全生产责任安排施工生产任务时，向本工种作业人员进行安全措施交底；严格执行本工种安全技术操作规程，拒绝违章指挥；管理方针精心施工顾客满意节能降耗环境和谐安全健康预防为主诚信守法持续改进15 作业前应对本次作业使用的机具、设备、防护用具及作业环境进行安全检查，检查安全标牌的设置是否符合规定，标识方法和内容是否正确完整，以消除安全隐患；组织班组开展安全活动，召开上岗前安全生产会，每周应进行安全讲评。操作人员安全生产责任认真学习并严格执行安全技术操作规程，不违章作业，特种作业人员须培训、持证上岗；自觉遵守安全生产规章制度，执行安全技术交底和有关安全生产的规定；服从安全监督人员的指导，积极参加安全活动；爱护安全设施，正确使用防护用具；对不安全作业提出意见，拒绝违章指挥；对施工作业过程中危及生命安全和人身健康的行为，作业人员有权抵制、检举和控告。2、安全保证体系（详见下页）3、安全教育工人进场必须进行岗位安全三级教育，即必须进行劳务公司一级、项目二级、班组三级安全教育和安全技术交底，并有相关记录。要求工人必须熟悉本工种的安全技术操作规程。管理方针精心施工顾客满意节能降耗环境和谐安全健康预防为主诚信守法持续改进15 （1）、新进场的工人队组，首先由劳资科牵头，质安科讲授安全生产常识和技术要求，治安由保卫科负责，道德教育由工会负责，教育后办理签字手续。（2）、新进场的工人队组到项目部施工前，由项目部进行安全技术教育，具体由项目经理负责，教育后办理签字手续。项目经理安全监督管理隐患处理定期、不定期检查违章违纪检查问题合格奖罚整改安全技术措施安全指标计划安全技术交底安全措施实施日常检查工人班组劳务队整改安全管理作业记分台账数量事故预测分析事故报告竞赛评比结束作业中作业前班前会周六安全会三点活动各工种安全技术操作规程岗位责任制作业环境机具设备个人防护用品牢戴主要安全措施基他特殊问题违纪现象违章现象违章指挥不懂不会操作事故违犯操作规程其他问题材料物资整理机具设备整理清扫工作其他问题作业后合格奖罚管理方针精心施工顾客满意节能降耗环境和谐安全健康预防为主诚信守法持续改进15 （3）、班组这一组教育，由主管工长具体负责，教育内容为事故教训及本工种的工作环境，教育后办理签字手续。（4）、安全生产知识，每年每个工种上一次安全课，由劳资科安排时间，质安科授课，经考试合格后，方可上岗。（5）、进入施工现场，必须戴好安全帽、穿防滑鞋，禁止穿拖鞋或光脚，严禁酒后上班，高空作业必须系安全带。施工人员施工中必须正确使用个人防护用品和安全防护措施。（6）班组要每天进行安全班组活动，班前队长要向工人交待当天工作内容，结合工作内容向队员交底安全操作规定和要求，并做好安全保证。管理方针精心施工顾客满意节能降耗环境和谐安全健康预防为主诚信守法持续改进15'
