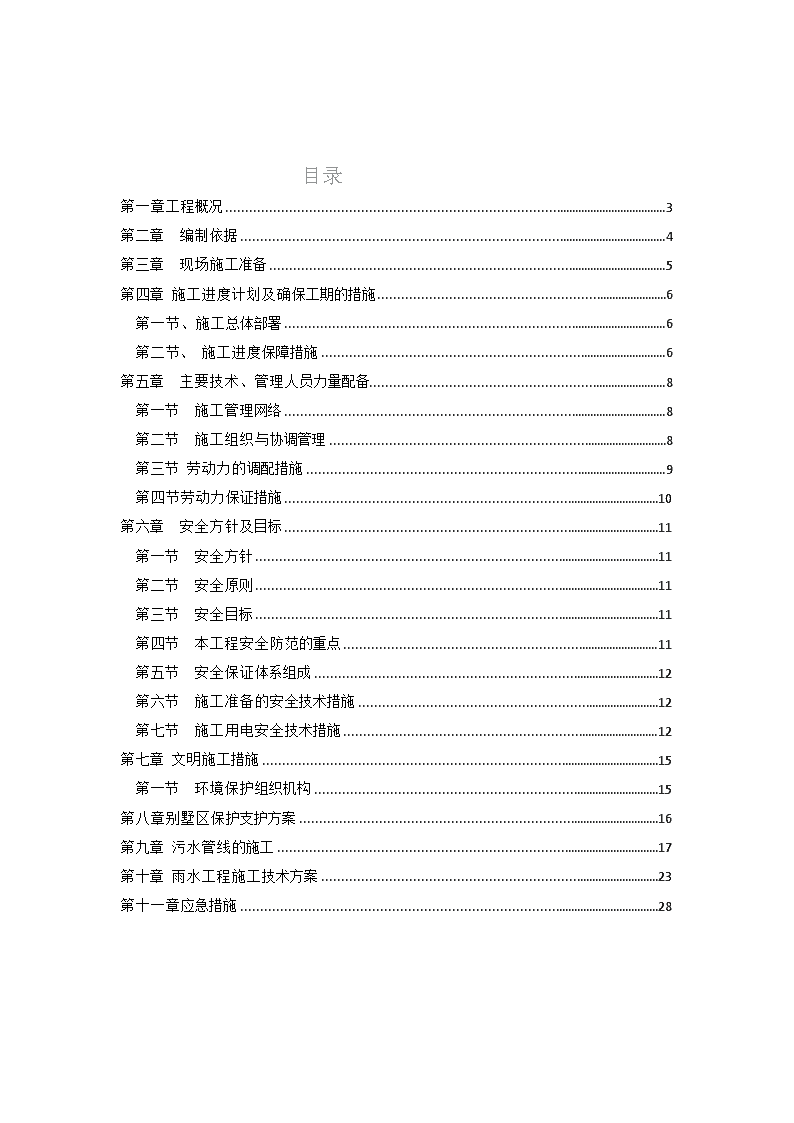

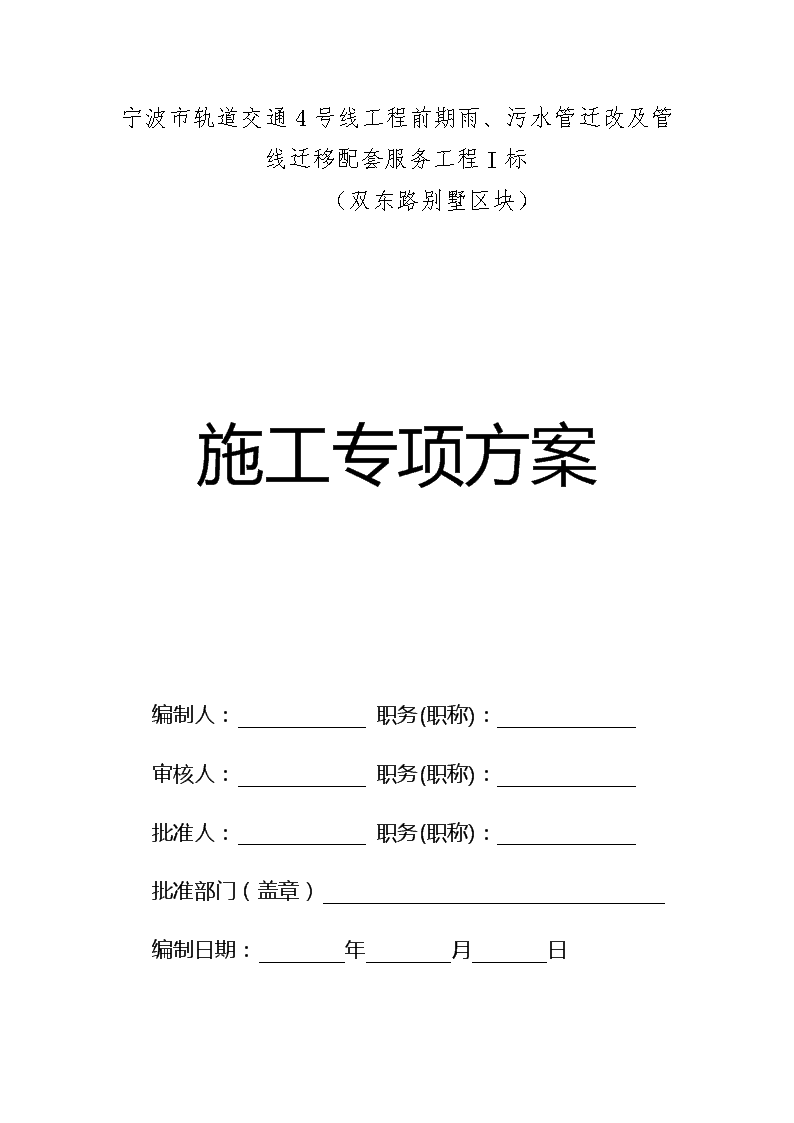

'宁波市轨道交通4号线工程前期雨、污水管迁改及管线迁移配套服务工程I标（双东路别墅区块）施工专项方案编制人：职务(职称)：审核人：职务(职称)：批准人：职务(职称)：批准部门（盖章）编制日期：年月日 目录第一章工程概况3第二章编制依据4第三章现场施工准备5第四章施工进度计划及确保工期的措施6第一节、施工总体部署6第二节、施工进度保障措施6第五章主要技术、管理人员力量配备8第一节施工管理网络8第二节施工组织与协调管理8第三节劳动力的调配措施9第四节劳动力保证措施10第六章安全方针及目标11第一节安全方针11第二节安全原则11第三节安全目标11第四节本工程安全防范的重点11第五节安全保证体系组成12第六节施工准备的安全技术措施12第七节施工用电安全技术措施12第七章文明施工措施15第一节环境保护组织机构15第八章别墅区保护支护方案16第九章污水管线的施工17第十章雨水工程施工技术方案23第十一章应急措施28 第一章工程概况宁波市轨道交通4号线工程前期雨、污水管迁改及管线迁移配套服务工程I标双东路站别墅区块经前期拆迁形成一块南北长约128米，东西最窄处约19米的地块，在该地块内需施工雨污水管线及其他管线，经现场测量设计污水管中心离现状别墅东边距离在8.5—14米，其中离A、B幢别墅为14米，离C、D、E幢为8.5米。经现场原地坪标高测量约为2.9米，测算成雨、污水开挖深度约为污水管线3.7米,雨水2.3米。在该地块需同时施工污水井3座，井内尺寸为80×80，施工雨水井４座，井内尺寸８０×８０。由于是原别墅拆迁地块，有地梁、砼地坪、桩基础及承台等地下障碍物，施工难度较大，为此编制本施工方案。 第二章编制依据1、宁波市轨道交通4号线工程前期雨、污水管改迁及管线迁移配套服务工程招投、标文件；、2、宁波市轨道交通4号线工程前期雨、污水管改迁及管线迁移配套服务工程合同；3、宁波城建设计研究院有限公司的《宁波市轨道交通4号线一期工程管线迁移综合设计》；4、给水排水构筑物施工及验收规范》GB50141-2008；5、《给水排水管道工程施工及验收规范》GB50268-2008；6、《双东路管线迁改一期施工图纸》。７、应宁波市轨道交通集团有限公司要求对施工地块现状及需保护别墅的需求。 第三章现场施工准备施工现场的准备工作，是保证工程按计划开工的重要环节。1、根据设计图纸进行现场放样，确定管线的走向及与周边的相对关系，同时在离别墅围墙约1米的范围内每３米设置沉降观测点，在施工阶段每天观测地块内的沉降变化，以便采取相应的措施。２、清理施工场地内的杂物，以便在施工的顺利开展。3、作好施工现场排水工作，在与别墅相近处设置排水沟，保证地块内的雨水有通畅的通道。４、组织施工机械进场，对准备用于本工程施工机械提前保养完毕，添置部分先进的施工机械以保证本工程施工的顺利进行及工程质量。５、组织材料、人员等在条件合适的情况下加快施工进度，使影响范围及时间缩短。６、合理利用现有的施工场地，材料、机械通道、开挖后的土方在东边完成，不在西边堆积，使影响减到最少。 第四章施工进度计划及确保工期的措施第一节、施工总体部署根据双东路别墅区地块及施工现状、场地实际情况制定施工计划。结合本工程特点，施工总体拟作如下安排：根据施工总体原则，坚持“先深后浅”、“先地下后地上”、“先管线后窨井”，整体施工实行分区分段平行流水立体交叉作业。整体施工中合理进行流水施工，施工各阶段劳动力安排相对均衡，各班组分工明确，搭接紧密，在保证质量和工期的前提下，做到成本的最优化。一、总体计划安排１、打隔离钢板桩５天；２、污水管线35天；３、雨水管２０天；４、其他管线施工１０天；５、土方自然密实１０天；６、隔离钢板桩拆除５天。全部计划在16年11月25前完成污水、雨水管线施工。第二节、施工进度保障措施为确保本工程的按时完工，特拟订以下保障工期的措施：这是保证施工顺利进展的前提，包括组织准备、技术准备、物资准备以及作业条件的准备等。认真熟悉建设文件、施工图纸，掌握设计要求、工艺流程、适用规范和工期要求，编制出切实可行的确保总工期的施工进度网络图，关键节点要准时到位。2、根据施工进度表提前拟定劳动力、材料及机械进场计划。 3、鉴于前期电力供应暂时无法解决的实际问题及施工中有可能断电的实际，我方自备发电机组，确保工程施工顺利进行。4、项目部建立由施工职能部门负责人参加的日常施工碰头会议制度，总结一天的工作情况，布置第二天的工作任务，将进度计划落实到每一天。５、注重现场管理，施工现场是出产品的地方，建筑产品是否如期建成，质量好坏，在很大程度上决定于现场管理水平，管理的标准是保证连续均衡的施工，严格按设计要求和技术标准施工，对进场的人、机、料、方法、环境进行合理有效的使用，充分利用空间、时间，建立文明的施工秩序，完善计划正常进行。６、投放充裕的劳动力，并进行合理调度搭配，确保工期如期或提前完成。７、抓好职工生活、医疗、卫生、防病工作、保证职工有充分的精力和体力。８、在环保部门的许可下结合夜间施工（土方施工、砼浇筑等），根据本工程的结构特点，进行分段流水作业，立体交叉并举，实行连续施工的方法，做到停人不停机，以保证质量与进度的要求。９、落实完善成品保护措施，各工种之间互相做好成品保护工作。 第五章主要技术、管理人员力量配备第一节施工管理网络我单位将以做精品工程的高标准要求，挑选施工经验丰富、年富力强、责任心强的人员作为施工骨干力量，成立工程项目经理部，代表我单位直接对现场统一管理。我单位将在人、机、物、料及资金方面重点支持，全力以赴，确保优质、安全、高效完成本工程。第二节施工组织与协调管理施工组织机构建立以项目经理为核心的项目管理班子，具体人员及分工如下：项目经理：傅立惠技术负责人：俞毅安全员：张欣鑫施工员：商耀质量员：周云龙资料员：竺虹1、根据本工程单体工期短、施工条件复杂的特点，成立高效、精干的项目经理部，项目部设一个项目经理、一个项目技术负责人、下设五部一室，对工程实施项目法管理。施工现场分二个作业面进行施工，每个作业面又分成几个施工段平行作业。同时根据专业的要求成立专业施工班组，按照流水顺序先后进场施工。2、施工前，制定各职能部门的工作任务，主要管理部门任务分工。2、组织机构形式 本工程中采用项目经理制，按照项目管理法组织施工管理。在本工程中，我司根据业主要求和项目法的规定组建具有丰富道路、排水施工经验，管理能力、协调能力强的施工组织机构，成立项目经理部”。根据本工程的施工规模和工程特点，由项目部指挥，协调各专业工种的统一协调，以降低成本，加快施工进度。本工程施工专业工种和施工专业队伍较多。工程的配合协调管理工作尤为重要。要求在场的所有施工专业队伍在总体施工部署指导下，有条不紊地进行各自的工作，凡事从大局出发，从整个工程的施工利益出发，从业主的利益出发，与项目部紧密配合，团结一致，确保本工程按期完成，为实现创优工程这一共同的目标而努力。第三节劳动力的调配措施1、本工程施工时，必要时采取昼夜施工，确保按期完成。2、项目部用周计划控制分部分项进度，用节点控制总进度，确保工程按计划完成。3、根据工程进度进展情况，合理调配劳动力，当工程进入高潮时，我方可在三天内调集需要的劳动力。4、充分发挥我公司施工、技术、管理上的优势，组织多支作业组同步施工，交叉施工，确保目标工期。（1）根据本工程概况和特点，项目部安排与本工程各分项工程的相关的专业人员直接到现场负责该分项工程的施工。（2）项目经理长驻现场，统筹整个工程的施工计划和安排，领导项目部各管理组合理地进行各分项工程的施工，协调各施工队之间的配合工作。（3）各管理组在每个施工环节中都必须紧密跟踪，保证整个工程的进度和质量。特别在重要环节施工时，要求各管理组的组长留驻现场。 管理人员及劳动力计划表工种污水施工雨水施工场地清理管理人员555测量工22打钢板桩工２２电工111架子工22钢筋工22管道工33木工22泥工44砼工33普工555说明：1、表中人员数据为投入施工的平均人数；2、行政管理人员为项目经理、项目副经理及其他管理人员(不含公司专家组等人员)；3、实际施工时，投入施工人员根据实际情况可作适当调整，以满足施工需要为准第四节劳动力保证措施（1）劳动力主要使用本公司的职工为主，如需要将适量补充与公司长期合作的民用队伍。（2）加强进场施工人员的教育，包括施工技术教育和安全教育，向劳动人员进行技术交底和安全交底，让各种施工人员熟悉工程技术要点和安全注意点。（3）尽快搭配好现场宿舍和各种生活设施，确保满足进场劳动力的居住和生活基本要求。（4）劳动力随工程进行分批组织进场，先进场人员是施工管理人员、测量人员、材料人员、少量修建临设的普通工人。 第六章安全方针及目标第一节安全方针生产安全管理贯彻“安全第一、预防为主”的方针。第二节安全原则坚持“管生产必须管安全”的原则，加强安全生产监督管理，防止和减少生产安全事故，保障人民群众生命和财产安全，促进经济发展。第三节安全目标伤亡事故控制目标：杜绝生产安全事故的发生。安全达标目标：确保施工现场安全检查和评价为合格等级。第四节本工程安全防范的重点1、项目经理部根据施工中人的不安全行为，物的不安全状态，作业环境的不安全因素进行相应的安全控制，防范重点如下：防止基础施工过程中毁坏地下管线和邻近构、建筑物事故；防止支架搭设、使用、拆除过程中的垮塌事故；防止施工运输车辆、施工区域内的交通事故；防止高空坠落事故；防止机械伤害事故；防止触电事故；防止火灾事故；防止群体中毒事故。2、重点部位安全管理措施（1）确定安全重点部位，实行监控。（2）成立监控小组，实行分项管理。 （3）加强施工前期管理，对设计和施工工艺实行把关，强化安全管理措施。（4）进行认真的安全交底，加强部位全过程的检查、把关，及时地总结、反馈，修订措施。第五节安全保证体系组成为了保证项目安全生产，我公司项目经理部在生产过程中建立安全保证体系，包括组织保证、工作保证和制度保证，从组织、制度和工作上保证安全生产。贯彻以企业安全生产责任制为主体的安全生产管理措施，真正落实“安全第一、预防为主”的原则。第六节施工准备的安全技术措施落实现场施工人员持证上岗，施工现场内的项目经理、管理人员、检验试验人员、测量人员、特种作业人员必须持证上岗。对电工、焊工、架子工、吊装工、张拉工进行岗前培训、考核。由项目部综合办公室负责确认。落实施工机械设备、安全设施及防护用品进行场的计划。办理职工意外伤害保险。对安全设施、设备、防护用品的检查验收；制定各项安全管理制度并组织学习。安全工作须达到“二通、三无、五必须”。“二通“：施工现场人行路畅通，施工工地沿线单位，公用道路出入口畅通。“三无”：施工中无管线事故，施工无重大伤亡事故，施工现场周围道路平整无积水。“五必须”：施工区域必须严格分离，施工现场必须挂牌施工，工地现场材料必须堆放整齐，生活区必须清洁文明，工地现场必须清洁文明，加强以文明施工的思想工作。第七节施工用电安全技术措施 1、施工现场用电必须符合建设工程施工现场供用电安全规范的有关规定，采用三相五线制配电，严禁三相三线制。按照项目部编制的《临时用电施工组织设计》进行设置，再由安全负责人会同安质部以及有关专业人员进行验收合格后方可使用。2、施工临时用电的布置按施工平面图规定架空设置，杆子用干燥木和水泥杆子，架空线装设横担和绝缘子。架空线离地4m以上，机动车道为6m以上。3、施工用电管理、操作由取得上岗证书的电工担任。必须严格按操作规程操作，无特殊情况不准带电作业，正确使用个人劳保用品。4、本工程所有机械设备用电一律采用接地保护和现场重接地保护，接地体一律用4×4镀锌角铁二根入土深2.5米，间距2.5米，接地电阻不大于4欧姆，并联接入地平线，连接牢固可靠，接触良好，接头处电焊Φ10螺栓紧固，绿黄色线作为接地线。5、配电箱一律选用标准箱，挂设高度1.40米，箱前及两侧1米内不准作为工作面，门锁应有效，配电箱应作统一编号，并有检查保养记录卡，每十天为一次，按规定作好重复保护接地。6、移动电箱的距离不大于30米，做到一机一闸一保护。井架开关箱一律实行低压36V启动。7、下杆箱进线，应设塑料管子作滴水弯，引出线应分清。8、单相电气设备照明开关箱，配备单相三线制，插座开关在上方设漏电保护开关，移动电器和灯具一律采用绝缘良好橡皮嵌线，无接头、无损坏、无碾压现象。 9、各箱内应明显分开“动力”、“照明”单相电器“电焊”等使用插座熔断器。10、配电房室内设置安全防护措施、灭火器材应齐全，做好各项防雷工作。11、对移动机具及照明实行三级漏电保护。并经常进行检查、维修和保养。12、施工现场大型用电设备、大型机具等，配由专人进行维护和管理。13、电工晚间值班实行双人上岗，特殊情况下需要带电操作时，必须配备必要的安全工具，采取可靠的安全隔离措施，并指定专业人员进行监护，施工用电中常见通病必须杜绝。 第七章文明施工措施第一节环境保护组织机构为了适应当今社会的潮流，实现社会经济的可持续性健康发展。在本工程施工的全过程中，我们将全面运行环境保护体系标准，系统地采用和实施一系列环境保护管理手段，以期达到最优化的结果。一、工作制度1、每半月召开一次“施工现场环境保护”工作例会，总结前一阶段的施工现场环境保护管理情况，布置下一阶段的施工现场环境保护管理工作。运用现代环境科学的理论和方法，深入认识和掌握污染和破坏环境的根源及危害有计划地保护环境。2、建立并执行施工现场环境保护管理检查制度。每半月组织一次由各施工施工现场环境保护管理负责人参加的联合检查，根据检查情况按《施工现场环境保护管理检查记录表》评比打分,对检查中所发现的问题，开出“隐患问题通知单”，各责任人在收到“隐患问题通知单”后,应根据具体情况,定时间、定人、定措施予以解决,项目经理负责监督落实问题的解决情况。 第八章别墅区保护支护方案在离别墅约４米的地方打一排9米２８Ｂ的钢板桩，在打钢板桩前先对现状的建筑垃圾进行清理，同时对地下障碍物进行清除外运，开挖出一条深１米，宽约１.５米的打钢板桩沟槽。保护钢板桩的范围为从WA08开始至WA13的外侧与别墅接壤的位置。沿沟槽9米２８Ｂ钢板桩，钢板桩采用扣打的方式，使形成一道钢板墙体，钢板墙的高度与现状的地坪一致。在完成钢板桩施工后用表层土进行回填，考虑到后期的沉降，回填时抛高１５―２０ＣＭ。隔离钢板桩的拔除在雨污水管线及其他管线施工完成后，进行土方的回填，由于回填的土方为松方，所以拔桩前需经过１０天左右的自然密实，使两边的土高度、密度一致进行。　拔桩在离别墅相对较宽的场地进行，若基本影响范围在３米以内，则可以进行其他区域的拔桩作业。拔桩在东边进行，由于东边管线施工范围，所以拔桩时要在钢板上进行，拔除的钢板桩也堆在东边区域。 第九章污水管线的施工按设计图纸和设计院提供的测量控制点进行复测、放样，定出管道中线及井位置，并定出水准基准点作为整个工程的控制点。每次测量均要闭合，严格控制闭合误差，对所有的测量进行记录并整理所有资料。每段测量完成后，测量记录本及成果资料经测量员和专业工程师共同签字后，交监理工程师审核认可。1、开槽埋管施工流程图施工准备熟悉图纸测量、放样打拉森桩沟槽支护垫层与基础管道铺设窨井砌筑闭水试验沟槽覆土报监理工程师验收抹灰、流槽报监理工程师验收2、表面处理及地下障碍物处理 由于地块处于拆迁地块及环城北路道路，需对原有的道路结构、原拆迁地块遗留的构筑物及地下的障碍物进行清除，清除机械采用液压破碎机进行，按间隔40CM左右一点进行破碎作业，破碎的宽度按污水、雨水各３米的标准进行，由于周边有住户，破碎的深度按20CM左右分层进行，一层破碎物清除后再进行下层的结构破碎，依次进行，直至将结构层全部破碎、清除，清除出的建筑垃圾归堆后外运。在开挖中的地下障碍物及时与监理联系并做好原始数据的固定及留下影像资料，障碍物的处理用液压机械进行，并及时清理工作面，将拆除物外运处理。3、管沟开挖管沟的开挖分二部进行，由于该地块为原别墅拆迁地块，存有原拆迁瓦砾及原地坪下的建筑杂填土，无法进行钢板桩的施工，需先在原道路结构拆除后地块挖除杂填土形成下宽１米，上口１.5米，深度至原地坪1米的打桩用基槽,然后进行钢板桩的进行钢板桩的施工（钢板桩的施工见后），在施工钢板桩前将沟槽开挖的土方进行清理与外运，使整个工作面保持平整与宽敞，同时清理沟槽内的块石等不利钢板桩施工的障碍物。第二步开挖在完成钢板桩施工后进行，在已完成钢板桩的中间进行土方的开挖施工，先用1M3挖机进行沟槽的开挖，开挖的宽度按污水管线1.8米，将开挖的土方直接翻至沟槽5米以外，由于场地的限制挖出的土方无法在场地内堆放，需全部集中后进行外运处理。以后回填的土方需另外购置回填。在机械挖土接近标高则停止机械挖土，改用人工开挖，同时将机械开挖的边坡及沟底进行人工修理，在沟槽的两边设置排水沟，在沟的中间设置排水井，架设150MM水泵进行排水作业，使沟底保持无积水。4、基坑开挖基坑的开挖采用方式与管槽基本一致，中间井体开挖为3.5米*3.5米，打桩与管线一致，支撑采用沿钢板桩四周进行横向与纵向的支撑，共计4道，污水井由于深度达到约4米，围檩采用300*300工字钢，横挡用200的圆钢管，围檩工字钢、圆管及与拉森钢板桩连接采用焊接方式。 5、钢板桩支撑施工要点1、本工程污水管线采用９米拉森钢板桩，雨水管线施工用钢板桩采用9米28B型槽钢。污水管线支护材料的选择：（一）支护材料的选择1、钢板桩：选用9mU型拉森钢板桩SKSP-IV型，截面参数如下：截面尺寸每组墙身参数（按800mm计算）宽度b（mm）高度h（mm）截面积（cm2）Ix（cm4）Wx（cm3）800340193.983088018161、内支撑围檩：采用300×300H钢，腹板壁厚1cm，翼板壁厚2cm。对撑采用300×300H钢。2、本工程根据施工路线走向及埋深，设置拉森钢板桩围护的施工方案，从W08向WA13方向进行施工。3、9mU型拉森钢板桩SKSP-IV型+一道内支撑（300×4 00H钢），内支撑布置在桩顶以下1m位置,每隔4.5m设置一道对称。5、在已挖好沟槽（原地坪标高下1米左右）进行钢板桩的施工，钢板桩的施工采用拉森钢板桩专用打桩机施打，钢板桩的排列根据土质和沟槽深度，密排钢板桩采用咬口形式，标高为比原地坪低1米左右。打桩操作严格执行《市政工程安全操作规程》。。6、打桩前应查明地下管线或底下构筑物，必要时将管线外露，采取施工保护后再打设板桩，或者局部不搭设板桩，采取其他支护措施。7、挖土至1.5m时，在离钢板桩顶1.2米处进行横挡与支撑的施工,排管前，钢板桩沟槽挖土应与支撑密切配合，做到随挖随撑，采用机械挖土时，挖土与支撑更应配合密切。每个管线段完成时间（打桩开始至拔桩结束）：1、打钢板桩3天2、沟槽开挖至支撑处2天3、支撑施工2天4、沟槽开挖至基槽底及人工修整3天5、垫层施工及基础回填测试6天6、铺管施工8天7、管道回填测试10天8、拔钢板桩3天9、施工的程序按围二个井位作为一个单元，打桩计划3天，开挖及铺管，回填等25天，拆除其中一个井围檩，留另一个作为下段管线施工用，依次类推完成所有管线的施工。6、沟槽土方开挖的要求1、施工期间，应根据实际情况铺设临时管道或开挖排水沟，以解决施工排水和防止地面水、雨水流入沟槽。2、应采取措施及时排除沟槽内的积水，严禁在水中施工作业。当施工地区含水层为砂性或地下水位较高时，应采取井点排水或集水并排水，地下水位降至基底以下0.5后开挖。 3、沟槽及基坑开挖时，应先确定开挖顺序和分层开挖深度。如相邻沟槽开挖时，应遵循先深后浅或同时进行的施工顺序。当接近地下水位时，应先完成标高最低处的挖方，以便在该处集中排水。在土方开挖过程，当挖到设计标高后，应会同设计监理单位验槽。４、开挖的土方及机械的行走在东边进行，西边的隔离桩不得堆土、机械行走的有损整体性的动作。7、沟槽检查验收基槽开挖完成后应进行检查验收，检查项目包括开挖断面、开挖标高、轴线位移等8、管道基础1、管道基础按《宁波市排水管道通用图》进行施工。碎石垫层视不同的管材或管径按设计图纸采用不同的厚度。2、基础的底层土应无淤泥和碎土，如有超挖应用砾石砂或塘渣填实，不得用土回填，槽底也应无积水。基础施工前必须复核高程样板的标高，在沟槽底部每隔4.00M左右钉一只样板，并用样尺检查桩项标高，以控制挖土面、垫层面和基础面。3、管道基础的片石、砾石砂垫层按规定的沟槽宽度满堂辅设、摊平、拍实。9、管道铺设1、基槽基础经验槽后方可开始排管。2、雨水井与窨井的连接管排水坡度I≥1%。3、管材运至现场放置在所排井位段的一侧，根据现场的实际情况采用人工下管铺管施工。10、管道接口PE缠绕管采用“O”型橡胶密封接口。管节的承口的几何尺寸与光洁度以及橡胶密封圈的几何尺寸、物理力学性能和操作环境要求均应符合有关质量标准。像胶密封圈应安放在阴凉、清洁环境下，不在阳光下暴晒堆放。11、窨井砌筑1、施工准备：清扫冲洗基础表面，无积水污泥；替换窨井部位的支撑；砖材浇水湿润；水泥砂浆根据水泥品种进行配合比搅拌。2、施工要求：在砌筑的基础面上先铺底浆；砌砖必须做墙面整齐，宽度一致，井体不得走样，砌砖时应夹角对齐上下错缝内外搭接；砖缝中砂浆饱满，不得通缝，缝宽10mm误差≤±2mm ；砌砖时应将挤出的砂浆刮平，并将砖墙表面残余砂浆及时清理干净。3、在管材上半部窨井处砌拱板。4、用1：2水泥砂浆抹面：洒水湿润墙壁体，抹面分两次进行，先刮糙打底后用直尺刮平再用木搓搓平表面粗有纹路，此粗糙厚度10mm,在粗糙的水泥砂浆初凝后及时粉刷第二道水泥砂浆，并压实抹光。抹面工序先外墙后内墙，在必要时内墙一抹完成。5、窨井流槽：窨井流槽用砖砌筑，高度为管径的1/2，两边略向中间落水，同样流槽必须用1：2水泥砂浆分两次抹面。6、窨井的直线收口：600X600以上的窨井用钢筋混凝土预制盖板直线收口。在安装钢筋砼预制盖板必须清洁，上下面不得搞错；盖板为偶数进两侧对称布置，为奇数时仅允许有一块的偏错，在盖板底部先铺25mm的1：2水泥砂浆，盖住窨井墙体每边必须≥150mm，盖板缝间用1：2水泥砂浆并勾成凸缝以防渗水，盖板四周用1：2水泥砂浆圬实形成45°三角接缝，缝高5cm。7、预留管处理：窨井上的预留管的管径、方向和标高必须符合设计要求。预留管应与墙体接平，在窨井与接管的边接外用1：2水泥砂浆抹成45°三角接缝。预留的管材如果管材管径较小，如预留的Φ300的雨水边管头，为了达到沟槽填时的土方密实度要求，用切割机将雨水管材割切，以便沟槽回填，同时也较好地处理预留的管材接缝。12、土方的回填管线施工后的土方的回填分３次进行，第一次回填到围檩位置进行围檩的拆除，第二次回填到钢板桩的高度，进行钢板桩的拔除，第三次回填到原地坪的高度。 第十章雨水工程施工技术方案按设计图纸和设计院提供的测量控制点进行复测、放样，定出管道中线及井位置，并定出水准基准点作为整个工程的控制点。每次测量均要闭合，严格控制闭合误差，对所有的测量进行记录并整理所有资料。每段测量完成后，测量记录本及成果资料经测量员和专业工程师共同签字后，交监理工程师审核认可。本工程雨水管道施工方法为开槽埋管，根据原地面标高及管道埋深及需保护现有的别墅等特殊原因，采用钢板桩围护。1、开槽埋管施工流程图施工准备熟悉图纸测量、放样打钢板桩支护垫层与基础管道铺设窨井砌筑闭水试验沟槽覆土报监理工程师验收井体抹灰报监理工程师验收 2、表面处理及地下障碍物处理由于地块处于拆迁地块及环城北路道路，需对原有的道路结构、原拆迁地块遗留的构筑物及地下的障碍物进行清除，清除机械采用液压破碎机进行，按间隔40CM左右一点进行破碎作业，破碎的宽度按雨水5米的标准进行，由于周边有住户，破碎的深度按20CM左右分层进行，一层破碎物清除后再进行下层的结构破碎，依次进行，直至将结构层全部破碎后清除，清除出的建筑垃圾及时归堆后外运。在开挖中的地下障碍物及时与监理联系并做好原始数据的固定及留下影像资料，障碍物的处理用液压机械进行，并及时清理工作面，将拆除物外运处理。3、管沟开挖管沟的开挖分二部进行，先在原道路结构拆除后的沟槽内继续用1M3挖机进行沟槽的开挖，在原地形成下宽５.５米，上口７.5米深度至原地坪1米的基槽,然后进行钢板桩的进行钢板桩的施工（钢板桩的施工见后），在施工钢板桩前将沟槽开挖的土方进行清理与外运，使整个工作面保持平整与宽敞，同时清理沟槽内的块石等不理钢板桩施工的障碍物。第二步开挖在完成钢板桩施工后进行，在已完成钢板桩的中间进行土方的开挖施工，先用1M3挖机进行沟槽的开挖，开挖的宽度按雨水2米，将开挖的土方直接翻至沟槽5米以外，有条件的的话进行直接外运处理，若一时无条件，则将土方集中堆放后作遮网处理，在晚上进行外运。在机械挖土接近标高则停止械挖土，改用人工开挖，同时将机械开挖的边坡及沟底进行人工修理，在沟槽的两边设置排水沟，在沟的中间设置排水井，架设150MM水泵进行排水作业，使沟底保持无积水。4、钢板桩支撑施工要点1、钢板桩采用8米28B型槽钢。2、在已挖好沟槽（原地坪标高下1米左右）进行钢板桩的施工，钢板桩的施工采用3 00型打桩机施打，钢板桩的排列根据土质和沟槽深度，密排钢板桩采用咬口形式，标高为比原地坪低1米左右。为保证钢板桩的打入质量，采用夹板定位的沉校方式。打桩操作严格执行《市政工程安全操作规程》。。3、打桩前应查明地下管线或底下构筑物，必要时将管线外露，采取施工保护后再打设板桩，或者局部不搭设板桩，采取其他支护措施。4、挖土至1.5m时，在离钢板桩顶1.2米处进行横挡与支撑的施工,支护采用25B槽钢，中间用16CM松木桩进件支撑，间距为3米。排管前，在砼基础侧面与钢板桩之问用短原木填塞稳固后，方可拆除临时支撑。钢板桩支撑的水平根据管节长度在2.00m以下时不大于2.5m，钢板桩沟槽挖土应与支撑密切配合，做到随挖随撑，采用机械挖土时，挖土与支撑更应配合密切。5、沟槽土方开挖的要求1、施工期间，应根据实际情况铺设临时管道或开挖排水沟，以解决施工排水和防止地面水、雨水流入沟槽。2、应采取措施及时排除沟槽内的积水，严禁在水中施工作业。当施工地区含水层为砂性或地下水位较高时，应采取井点排水或集水并排水，地下水位降至基底以下0.5后开挖。3、沟槽及基坑开挖时，应先确定开挖顺序和分层开挖深度。如相邻沟槽开挖时，应遵循先深后浅或同时进行的施工顺序。当接近地下水位时，应先完成标高最低处的挖方，以便在该处集中排水。在土方开挖过程，当挖到设计标高后，应会同设计监理单位验槽。4、土方开挖不得超挖，防止对基底土的扰动。采用机械挖土时，应使槽底留20cm左右厚度土层，由人工清槽底。若个别地方超挖时，应用与基底土相同的土质分层夯实达到要求的密实度。挖槽过程中若发现坟穴、枯井、土质不均匀等特殊的问题时，应由设计单位确定地基处理方案，并办理变更设计手续。5、挖出的土方应根据施工环境、交通等条件，妥善安排堆存位置，搞好土方调配，多余土方应及时外运。6、沟槽每侧临时堆土时，应保持槽壁土体稳定和不影响施工。并且应符合有关施工规范，并注意下不得影响建筑物、各种管线和其它设施的安全。7、沟槽的开挖质量应符合 1）不扰动天然地基或者地基处理后应符合设计要求。2）槽壁平整，边坡坡度及沟槽中心线每侧的净宽符合施工设计的规定3）槽度高程的允许偏差：开挖土方时应为±20mm。8、沟槽开挖过程中，应设置沟槽排水沟，排水沟宽度≥30CM，深度≥20CM，由于本工程在施工中可能遇到雨季施工，为防止地表水大量汇入沟槽，造成沟槽被水浸泡，影响施工进度及质量，特在施工中在沟槽边坡顶端设置两条排水沟。6、土方运输余土外运应采用汽车运输与机械挖土配合施工，以减少二次装载搬运。搞好土方平衡调配，尽量减少土方外运，以降低施工费用。为了保证挖掘机连续作业，应根据运距长短、施工现场及交通情况，配备适当数量的自卸汽车。7、沟槽检查验收基槽开挖完成后应进行检查验收，检查项目包括开挖断面、开挖标高、轴线位移等8、管道基础1、管道基础按《宁波市排水管道通用图》进行施工。碎石垫层视不同的管材或管径按设计图纸采用不同的厚度。2、基础的底层土应无淤泥和碎土，如有超挖应用砾石砂或塘渣填实，不得用土回填，槽底也应无积水。基础施工前必须复核高程样板的标高，在沟槽底部每隔4.00M左右钉一只样板，并用样尺检查桩项标高，以控制挖土面、垫层面和基础面。3、管道基础的片石、砾石砂垫层按规定的沟槽宽度满堂辅设、摊平、拍实。9、管道铺设1、基槽基础经验槽后方可开始排管。2、雨水井与窨井的连接管排水坡度I≥1%。3、管材运至现场放置在所排井位段的一侧，根据现场的实际情况采用人工下管铺管施工。10、管道接口PE缠绕管采用“O” 型橡胶密封接口。管节的承口的几何尺寸与光洁度以及橡胶密封圈的几何尺寸、物理力学性能和操作环境要求均应符合有关质量标准。像胶密封圈应安放在阴凉、清洁环境下，不在阳光下暴晒堆放。11、窨井砌筑1、施工准备：清扫冲洗基础表面，无积水污泥；替换窨井部位的支撑；砖材浇水湿润；水泥砂浆根据水泥品种进行配合比搅拌。2、施工要求：在砌筑的基础面上先铺底浆；砌砖必须做墙面整齐，宽度一致，井体不得走样，砌砖时应夹角对齐上下错缝内外搭接；砖缝中砂浆饱满，不得通缝，缝宽10mm误差≤±2mm；砌砖时应将挤出的砂浆刮平，并将砖墙表面残余砂浆及时清理干净。3、在管材上半部窨井处砌拱板。4、用1：2水泥砂浆抹面：洒水湿润墙壁体，抹面分两次进行，先刮糙打底后用直尺刮平再用木搓搓平表面粗有纹路，此粗糙厚度10mm,在粗糙的水泥砂浆初凝后及时粉刷第二道水泥砂浆，并压实抹光。抹面工序先外墙后内墙，在必要时内墙一抹完成。5、窨井的直线收口：600X600以上的窨井用钢筋混凝土预制盖板直线收口。在安装钢筋砼预制盖板必须清洁，上下面不得搞错；盖板为偶数进两侧对称布置，为奇数时仅允许有一块的偏错，在盖板底部先铺25mm的1：2水泥砂浆，盖住窨井墙体每边必须≥150mm，盖板缝间用1：2水泥砂浆并勾成凸缝以防渗水，盖板四周用1：2水泥砂浆圬实形成45°三角接缝，缝高5cm。6、预留管处理：窨井上的预留管的管径、方向和标高必须符合设计要求。预留管应与墙体接平，在窨井与接管的边接外用1：2水泥砂浆抹成45°三角接缝。预留的管材如果管材管径较小，如预留的Φ300的雨水边管头，为了达到沟槽填时的土方密实度要求，用切割机将雨水管材割切，以便沟槽回填，同时也较好地处理预留的管材接缝。 第十一章应急措施在施工中发生异样情况立即停止施工，并对已开挖的基槽进行回填，并按要求及时进行汇报。有当地群众右边意见能处理的立即处理，无法处理的进行说服与解释，并将相关情况立即汇报，避免进行正面的冲突。'
