室外埋地管道施工方案.doc 25页

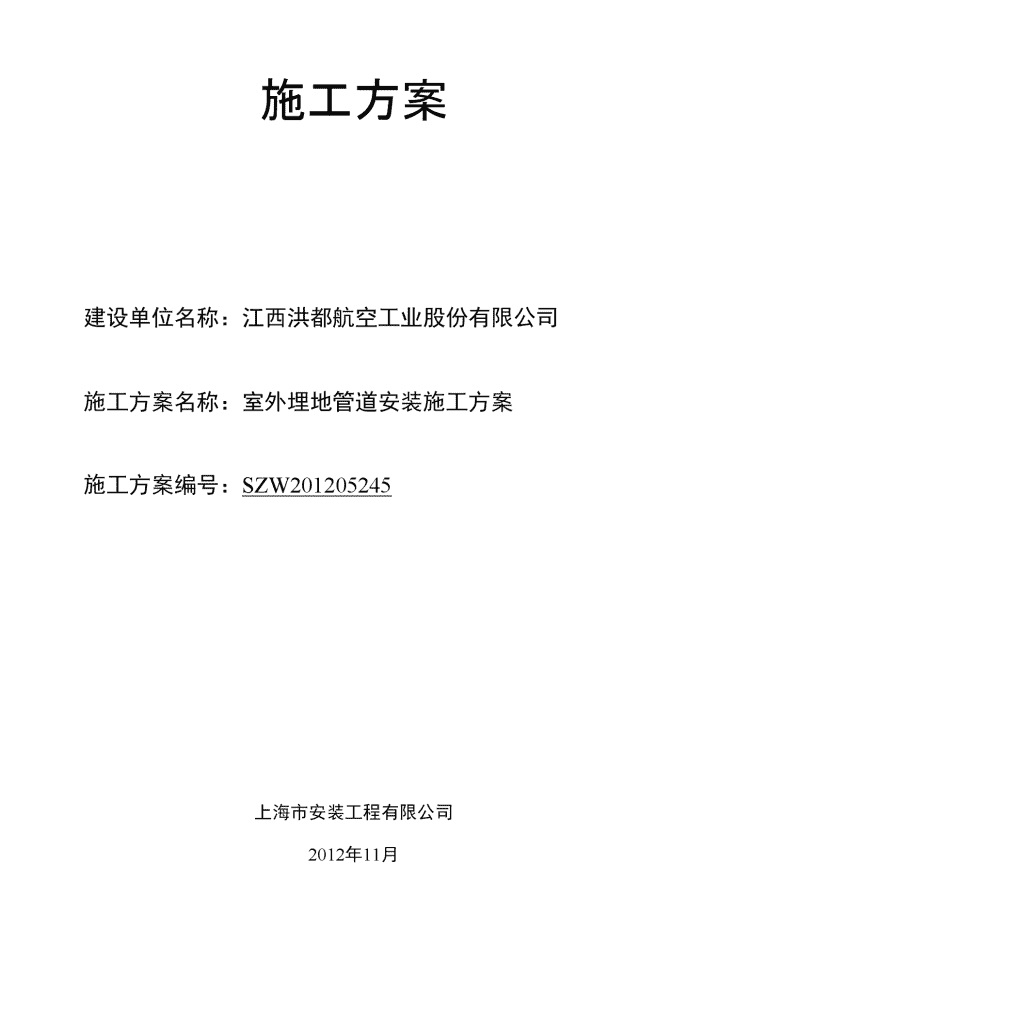

'施工方案建设单位名称：江西洪都航空工业股份有限公司施工方案名称：室外埋地管道安装施工方案施工方案编号：SZW201205245上海市安装工程有限公司2012年11月 一、工程概况11.1T程概述11.21程特点11・3施工总承包单位11.4施工系统概述和施工的重点及难点简单分析1二、施工部署及进度计划22.1项目部组织机构22.2施工部署22.3资源配置计划3三、主要施工方案及技术措施33.1施工工艺流程图3四、保证工程质量的措施64.1质量目标64.2执行的规范标准及文件资料64・3质量保证体系74.4保证质量白勺措施7五、保证施工健康安全及环境的措施75.1安全文明施工管理冃标：7 5.2安全、文明施工组织体系：85.3引用的安全生产法律法规：85.4保证施工安全的规定与措施9 5・5重大危险源清单及管理方案：六、劳动力需用计划七、主要施工机具及计量器具需用计划7.1主要施工机具需用计划7.2主要计量器具需用计划附图五页 1017171717 工程概况1.1工程概述建设单位：江西洪都航空工业股份有限公司江西洪都商用飞机股份有限公司丁•程地点：航空城航空路以东设计单位：屮国航空规划建设发展有限公司1.2工程特点南昌航空城占地面积约25.78平方公里，其中产业区约为15平方公里。本项冃为江西洪都航空工业股份有限公司航空城北区B201动力站、B202锅炉房室外厂区东西三路，南北一~四路的压缩空气管、空调供回水管网工程。本工程计划2012年11月7日开工，计划2013年2月11日竣工。施工总工期为97天。敷设方式：全部采用直埋方式，沟底最深为3.9m,检查井的集水坑深度为4.5m。直埋管管径057^0478,.T.程实物量约6000m。其中圧缩空气管道属压力管道范I韦I,须无损探伤。（圧力管道专项方案已做）1・3机电施工总承包单位上海市安装工程有限公司1.4施工系统概述和施工的重点及难点简单分析1.4.1压缩空气管、空调供回水管系统，是由动力站、锅炉房供给航空城北区各厂房的用气、用水。（见室外管线平面布置图）1.4.2空气管、供1111水系统施工的重点应放在管道敷设过程。管沟开挖检查井砌筑开挖，由于管沟和检查井深度较深3.9m和4.5m,施工人员在沟内作业操作的安全性必须保障。要求管沟开挖的坡地不得小于30度，施工人员操作吋须有看护人在场监护，如有地下水或出现流沙，应采取有效措施确保安全的情况下，方可施工。 二、施工部署及进度计划2・1项目部组织机构1.2.1检查施工图纸和技术文件是否齐全，认真进行设计施工图交底，学习熟悉施工验收规范，编注的施工方案应用于指导施工，使全体施工人员了解管道的施T特点，技术耍求和质量耍求。2.2.2编制施工预算，落实材料、机具的进场时间。2.2.3施工前做好班组技术交底，安全措施交底丁作。2.2.4配备好电焊机、氮弧焊机、切割机、角向砂轮打磨机、水准仪等机具。2.2.5按施丁图纸结合施工现场熟悉周围环境及管道的走向、位置。对开挖方位的土质情况及地下管网耍有所了解或分析，与甲方取得联系并请甲方提供相关资料或图纸。2.2.6严格按设计施丁•图要求、国家标准和验收规范组织施工，保证室外管道工程一次合格率100%。 2.3资源配置计划2.3.1根据工程量及工期要求，制定劳务用工计划，要求施丁.队伍各丁•种人员配备齐全，确保工程顺利实施。测量员2人机械挖土作业3人管道及焊接作业10人防腐及保温作业6人安全员及巡视员3人普工6人三、主要施工方案及技术措施3・1施工工艺流程图3.1.1施工准备:3.1.1.1本工程的施工应严格按设计图纸和施工说明的耍求进行，无设计要求时，应符合规范标准，修改部分必须经设计部门的批准，核定材料的规格与型号。3.1.1.2参加本项冃施工的人员，必须熟悉图纸和标准，了解本工程的性质，全面掌握操作丁•艺要求，对木项H施王的特点有明确的认识，确保安装过程中的安全和质量。3.1.1.3及时做好施丁•图纸的口审和技术交底丁•作，组织好特殊丁•种的资格培训，项冃中所需用的机械与计量器具必须齐全，各类加工件经审核后，及时委托 加工。3.1.2测量定位3.1.2.1管道定位放线根据管道平面施工图要求，进行现场管道的放线，并绘制单线图。3」.2.2放线前，和其他专业人员一道共同核查设计图纸的合理性，是否有位置重叠情况、空间干涉现象等，如发现问题请业主或设计院及时予以解决。3.1.3打桩弹线3」31根据业内计算数据，用平面图控制点，测量管道中线的起点、终点、平面折点及直线段控制点，钉中心桩，桩顶钉中心钉。并在沟槽适当位置设置栓桩。3.1.3.2测定中心桩号时，用测距仪或钢尺测量中心钉的水平位置，用钢尺丈量时要拉紧伸平。3.1.3.3沟槽形成后，用经纬仪把中心线及时投测到槽下，钉上中心桩。1.1.4机械开挖3.1.4.1为便于管道安装防止土方塌方，挖沟时丿应将挖出来的土堆放沟边二测，土堆底边与沟边保持lm距离，且高度不应大丁1.5m。3」42管沟两边放坡要求，不得小•丁TO度（见附图：沟中管线敷设布置图）3.1.5基础夯实3J.5.1将土找平后用平板振动夯夯实，耍求基础层的平整度、高程、厚度、宽度、压实度须符合设计耍求，以防止管道弯曲受力不匀，验收合格后方可下管。3.1.6管道敷设、无损探伤3.1.6」压缩空气管道，设置坡度耍求:i=0.002,坡向检查井。3.1.6.2管道下沟前，应检查沟底标高，宽度尺寸，是否符合设计要求，检查管道的防腐层和保温层是否有损伤如局部有损伤时，应做好标记，便于统一修理。3」63管道应先在地面上分段焊接，每段长度在25〜35的范閑内，放管下沟时采用25吨重汽车吊机机械下管，冋转半径为3米，由于是保温管和外防腐管,起重绳索采用尼龙绳索，不得使用钢丝绳索，沟内不得站人。3」64沟内管道焊接，焊接处要挖出操作坑（见附图：沟内焊接操作坑），还可以根据现场实际情况，便于焊接操作。 3」65焊接操作坑焊工操作时，现场须有看护人监护，主要是防止土方塌方,发现具他安全隐患即停止施丁。如有地下水应在操作坑旁边挖临时集水坑，把水引入集水坑，集水坑内放入潜水泵，水抽到地面。如发现土方有塌方迹象或放坡不到位，应采取措施沟两边用5cm木板，中间用閑临杆支撑住，确保焊丁•安全操作，当看护人不在现场时，焊工应停止施工。3」66管道防腐应预先集中处理，管道两端留出焊II的距离，焊口处的防腐在试压完成后再处理。3.1.6.7蒸汽管和冷凝管焊缝采用射线探伤，外套钢管采用超声波探伤（抽查）,焊缝质量按《城市供热管网施工验收规范》执行。3.1.6.8阀门安装前应根据设计耍求核对阀门的型号以及安装方向，复核产品合格证。3.1.6.9阀门各部件不得有裂纹，气孔，砂眼，浇筑不到等缺陷。阀门应在关闭情况下安装。阀门安装时应按介质流动方向确定其安装方向。阀门在阀门井内的位置耍便于操作。3.1.6.10阀门的操作结构和传动装置应进行清洗、检查和调整，达到灵活可靠,无卡涩现象。3.1.7试压试验3.1.7.1管道水压试验应在焊接质量的外观检查，无损探伤检验均已合格及固定墩的碇强度达到设计强度后，方可进行。3.1.7.2管道试压前必须将试压段管道两侧至管顶以上500mm的土方回填并分层夯实，局部范用暂不回填，将水压试验合格后再回填其余部分。3.1.7.3试压前，试验管段所有敞口应堵严，不得有渗漏现象，试压前应对试验用的所有管件、阀门，仪表进行检验，合格后方可试压。3.1.7.4试压前应对管道转弯及三通处加装缓冲垫或填充软质柔性材料以吸收管道位移。 3.1.7.5试压前，管道两端及支线处封有板堵，盲板堵厚度为16mm。有板堵附近不得站人，不得采用闸阀座堵板。3」.7.6管道在压力试验合格后应进行吹洗，吹洗的顺序应按主管、支管、疏排管依次进行，吹洗出赃物，不得进入已合格的管道。3」.7.7管道吹洗完毕后，应及时用干燥洁净压缩空气吹干，吹扫干净的管道应及时封堵管口。3.1.7.8埋地管道外壁采用环氧煤沥青加强级防腐，施工方法按现行《埋地钢制管道环氧煤沥青防腐层技术标准》(SY/T0447-96)的要求进行。3.1.8回填细沙及回填土3.1.8.1回填土时要在直埋管顶上200mm以下用细砂，分层夯实后保温管轴线上放入标志带，再填索土分层夯实。3.1.9竣工验收3」91管道试压试验及冲洗后，应办理隐蔽验收手续。说明：本方案屮未纳入焊接工艺和方法，因为直埋管道焊接属压力管道范围，而此项H压力管道专项方案已做，可以覆盖，所以本方案中不重复管道焊接内容。四、保证工程质量的措施目标合格4・2执行的规范标准及文件资料(1)《城镇直埋供热管道工程技术规程》(CJJ/T81-98)(2)《城镇供热管网工程施工及验收规范》(JJ28-2004)(3)《工业金属管道工程施工规范》(GB50235-2010)(4)《现场设备工业管道焊接工程施工规范》(GB50236-2011)(5)《丁业设备及管道绝热丁•程施丁规范》(GB50126-2008)(6)《工业设备及管道绝热丁•程施工质量验收规范》(GB50185-2010)(7)《输送流体用无缝钢》(GB/T8163-2008)(8)《埋地钢质管道环氧煤沥青防腐层技术标准》(SY/T0447-1996) (1)《压力管道安全技术监察规程——工业管道》(TSGD0001-2009) 4.3质量保证体系4.4保证质量的措施4.3.1施工前，项冃部施丁•员应向施丁•班组签发施工任务单和进行施工交底，并用“施工交底记录表”记录施工方案交底的情况。由相关人员签字后项冃部予以留存。4.3.2做好施工前的各项交底工作，包括技术、质量、安全和施工工艺流程等，交底丁作要切实落实到作业人员，明确各自的施T作业内容和要求。4.3.3现场使用的测量器具，如水准仪、水平仪等必须是经计量检测合格，同时在各有效的使用周期内。4.3.4锅炉本体找平找止、试压试验必须有监理到施T现场确认，办理隐蔽验收单，并作好签证手续。五、保证施工健康安全及环境的措5.1安全文明施工管理目标：5.1.1安全生产目标为“0,0,1”； 5.1.2建设文明标准化工地；5.1.3消防事故为“零”。5.2安全、文明施工组织体系:5.3引用的安全生产法律法规：《中华人民共和国安全生产法》《中华人民共和国劳动法》《屮华人民共和国消防法》《上海市消防管理条例》《屮华人民共和国建筑法》《建设工程安全生产管理条例》国务院令第393令《特种设备安全监察条例》国务院令第373令《关于特大安全事故行政责任追究的规定》国务院令第302令《建设工程施工现场管理规定》建设部令第15号《建筑施丁安全检查标准》(JGJ59-99)《建筑施丁高处作业安全技术规范》(JGJ80-91) 《建筑机械使用安全技术规程》(JGJ33-2001)《施工现场临时用电安全技术规范》(JGJ46-2005)《施工现场安全生产保证体系》(DGJ08-903-2003)《上海市安全生产条例》《丁程建设重大事故报告和调查程序规定》建设部令第3号《上海市建筑市场管理条例》《生产安全事故报告和调查处理条例》国务院(493)号令上海建工(集团)总公司施工现场消防T作管理条例上海建工(集团)总公司治安综合治理安全保卫工作标准上海市安装丁•程有限公司《安全生产工作条例》(第五次修订)上海市安装丁程有限公司《消防安全管理规定》(修订)上海市文明T地管理检查标准5.4保证施工安全的规定与措施5.4.1严格按照规范作业，锅炉安装必须依照《圧力管道安全技术监察规程一工业管道》在施工前将拟进行的压力管道安装情况书面告知特种设备安全监督管理部门，告知后方可施工。5.4.2作业人员必须是合格劳动力，按上海市和南昌市有关规定，作业人员必须办齐各类证件，符合规范用工的耍求。5.4.3认真做好各级安全教育，进场每个人都得接受安全教育，对作业人员按工种进行安全操作规程交底。5.4.4坚持每周一次安全例会，每天班组安全交底，建立文明施工检查制度，岗位责任制，责任区以及奖罚条例。5.4.5施工前对作业人员进行安装方案的安全技术交底，并做好交底记录。5.4.6新工人，特殊工种人员，必须事先安排培训，考试合格后方能上岗。5.4.7特殊丁种必须持有效证件上岗。动火作业坚决执行“二证、一机、一监护”制度。严格遵守“十不烧”规定。5.4.8现场设置专职安全员，监控员对施工现场的安全设施、安全作业进行全而监督管理。5.4.9现场临时用电应遵守《施工现场临时用电安全技术规范》(JGJ46-2005)o5.4.10施工中应严格遵守公司和局颁发的安全生产操作规程和安全生产制度。 5.4.11施工设备进场前，必须按规定进行机具验收，做好必要的台帐，实行定人定机操作，加强项冃施T中的巡视检查，将日常检查、定期检查和抽查工作结合起来，确保施工设备的安全良好，保证施工质量。5.4.12进入施工现场的机械设备必须零部件齐全，性能可靠，有产品合格证或维修单位质保书，经项冃部验收合格后方能进行施工。5.4.13氧气、乙烘瓶应相距5m以上，距明火10m以上，同时要有回火保护装置。5.4.14现场移动的电焊工具和手持电动工具应用良好接地，使用前应检查其性能。5.4.15现场按规定设置各种标志牌，宣传牌。5.4.16督促施丁•作业人员，做好班后清理工作以及对作业区域的安全防护设施进行检查。5.4.17对施工过程中的洞口、临边、高空作业所采取的安全防护措施，应规定专人负责搭设与检查。5.5重大危险源清单及管理方案: 危险名称危险来源伤害将如何发生何人或何物可能受到伤害伤害后果风险评估危险等级控制措施管理方案LECD起重伤害M装前未签卅装令卅装中部分环节因未经检查产生故障引起事故作业人员或物资或受亡资伤物损63152704在各系统负责人签证后，由吊装总指挥签发吊装令BD正式吊装时，其作业区内有其他或相关作业吊装中发生故障引起卅物或卅具坠落作业人员或物资或受亡资伤物损63152704吊装区域内严禁相关或其他作业、疏散人员ABD吊装过程中指挥系统混乱指挥混乱造成操作失误引起事故作业人员或物资伤亡或物资受损63152704大吊件必修使用先进信号设备，并建立强有力的指挥系统ABD吊机或桅杆站位处地基处理不符要求地基坍塌造成起重机械与出物坠落作业人员或物资或受亡资伤物损63407205收集相关资料，制定正确方案，提出技术需求，加固基础后方能施工BD未执行试吊与1IJ后整改的程序直接进入吊机，因部分环节失控引起事故作业人员或物资伤亡或物资受损6371263吊装指挥应组织试M并吊后整改ABCD吊装捆扎不牢、吊具选用不当或M点不当吊物滑脱坠落，引起事故作业人员或物资或受亡资伤物损63152704按施工方案与操作规程正确操作BD备注：A表示：建立制度；B表示：严格执行建立的制度；C表示：进行培训；D表示：加强监督执行。根据重大危险类别制定相应应急预案。 危险名称危险来源伤害将如何发生何人或何物可能受到伤害伤害后果风险评估危险等级控制措施管理方案LECD起重伤害在已布置好的M装现场进行焊接作业焊机电流通过钢丝绳造成断丝、断股引起事故作业人员或物资伤亡或物资受损6371263必须焊接时，搭铁线应直接搭在焊接点ABD吊机有机械故障或安全装置失效吊机不能正常运行或在失误时不能停机,引起事故作业人员或物资伤亡或物资受损63152704按积机械列保制度执行检查，制止带病作业ABD起重工未持证上岗，未按操作规程实施缺乏安全意识，违章作业引起事故作业人员或物资或受亡资伤物损63152704加强检查，必须持证上岗，按操作规程ABCD跑绳长度不足且有断丝、扭结、等缺陷钢丝绳断裂引起事故作业人员或物资伤亡或物资受损6371263加强检查，及时调换BD 危险名称危险来源伤害将如何发生何人或何物可能受到伤害伤害后果风险评估危险等级控制措施管理方案LECD触电漏电开关损坏或接线错误发生漏电触电事故时漏电开关不动作接触人员伤r：人员36152704定期检查，发现问题立即整改ABD电源线混乱破损金属带电引起人员触电接触人员伤亡人员物资受损36152704定期检查，发现问题立即整改ABD电箱受水浸入电箱外売带电引起人员触电接触人员伤亡人员36152704定期检查，发现问题立即整改ABD用电器具线头脱落碰到外壳外売带电引起人员触电接触人员伤亡人员36152704定期检查，发现问题立即整改ABD雷雨季节结构到顶后正式避雷装置未好和较高的设备未做临时接地雷电季节受雷击引起触电接触人员或建筑伤亡人员物资受损6371263雷雨季节电保养工必须按照先埋设接地板，后安装引下线再安装避雷带（针或器）的顺序施X,及时做好防雷接地ABCD备注：A表示：建立制度；E表示：严格执行建立的制度；C表示：进行培训；D表示：加强监督执行。根抑重人危险类别制定相应应急预案。 危险名称危险来源伤害将如何发生何人或何物可能受到伤害伤害后果风险评估危险等级控制措施管理方案LECD机械伤害戴手套操作台钻被旋转工件带入引起伤害作业人员人员伤亡6631083加强操作规程教育，脱去手套防止被高速旋转物件卷入ABCD使用砂轮切割机打磨工件砂轮片爆裂伤及人员作业人员人员伤亡6631083加强操作规程教育，制止违章ABD使用角向砂轮机用力过猛并未使用防护用品砂轮机反弹伤及人员作业人员人员伤亡6631083加强操作规程教育，制止违章ABCD传动机械未加防护罩人员碰上及传动部分被卷入作业人员人员伤亡6631083加强检查，及时维修ABD 危险名称危险来源伤害将如何发生何人或何物可能受到伤害伤害后果风险评估危险等级控制措施管理方案LECD火灾易燃区域作业消防设施不完善，擅自动火作业，监护不力遇可燃物质引起火灾人员或物资人员伤亡或物资受损63152704严格动火审批手续、配备相应灭火器材、专人监护ABCD 危险名称危险来源伤害将如何发生何人或何物可能受到伤害伤害后果控制措施管理方案管理缺陷及其他无施T方案、技术计算书盲冃吊装作业人员无方案指导下发生失误，引起事故作业人员或物资伤匸或物资受损严格执行施T指导性文件管理制度ABD施工方案审核不严或随意变更作业人员无正确方案指导或未情况变更方案，引起事故作业人员或物资伤亡或物资受损管理制度应明确施丁•方案按规定的程序审核和变更ABD施丁方案未交底方案与实际作业情况不符，现场失控，引起事故作业人员或物资伤亡或物资受损严格执行施工方案必须先交底后施工的制度ABD 六、劳动力需用计划施丁年月安装人员2012年11月12月1月管理333管丁6128焊工444起重工103辅助T466小计272821七、主要施工机具及计量器具需用计划7.1主要施工机具需用计划序号机具名称据号规格单位数量备注1手拉葫芦3(只42烘箱300°C只23于掀试压泵台24空压机In?台25角向砂轮机e125只46逆变焊机SW-400B台47焊条保温桶只48液压汽车吊16t辆17.2主要计量器具需用计划序号名称型号规格数量单位备注1水准仪S32台包括标尺2游标卡尺0.02mmL=1002只3精密水平尺0.10/10002只4兆欧表0.012只5试压压力表2.5MPa-1006只FP03-351186试压压力表1.6MPa-1004只FP03-351447卷尺30m2把'
