方案北京综合办公楼雨季施工方案(排水平面图) 18页

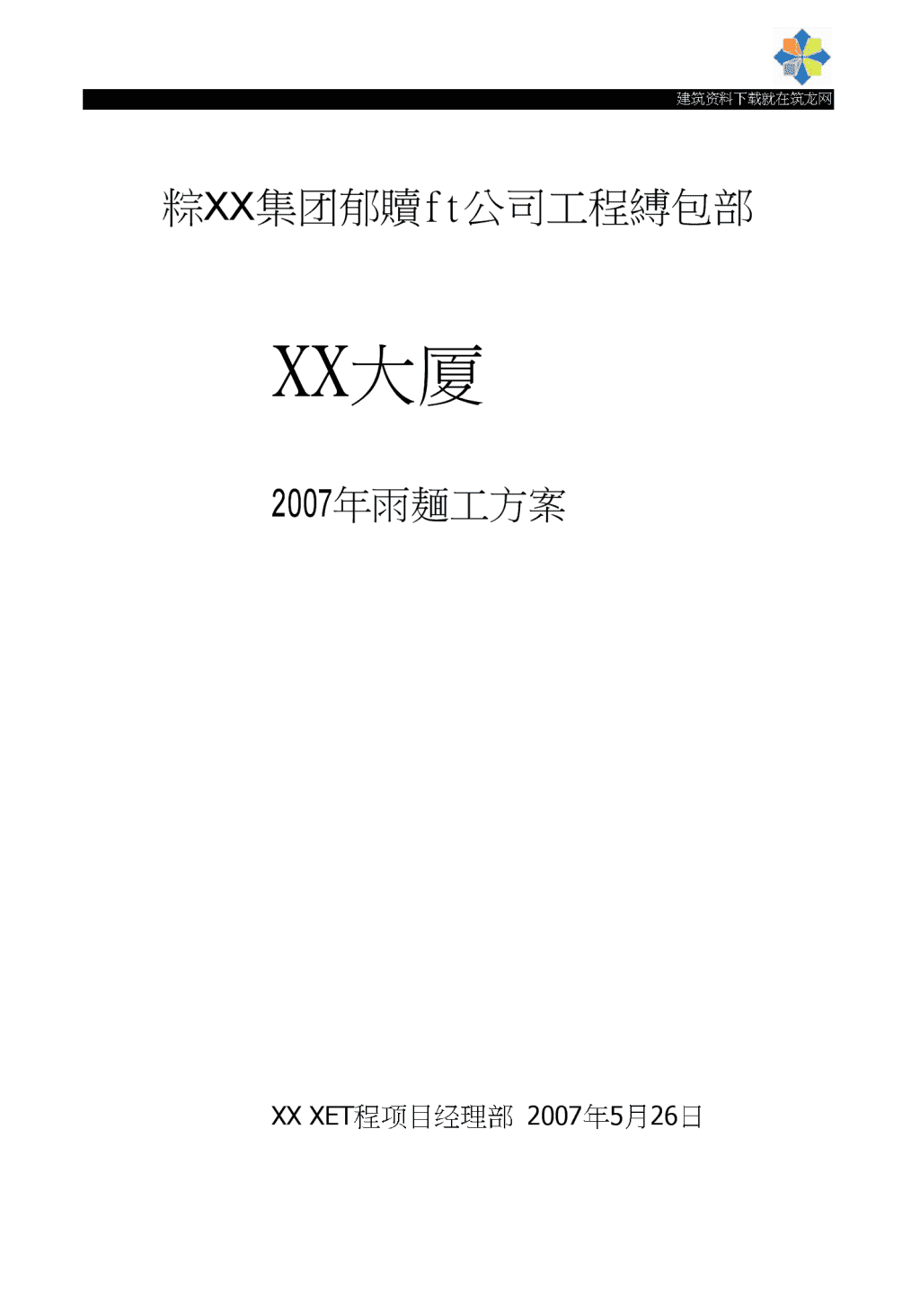

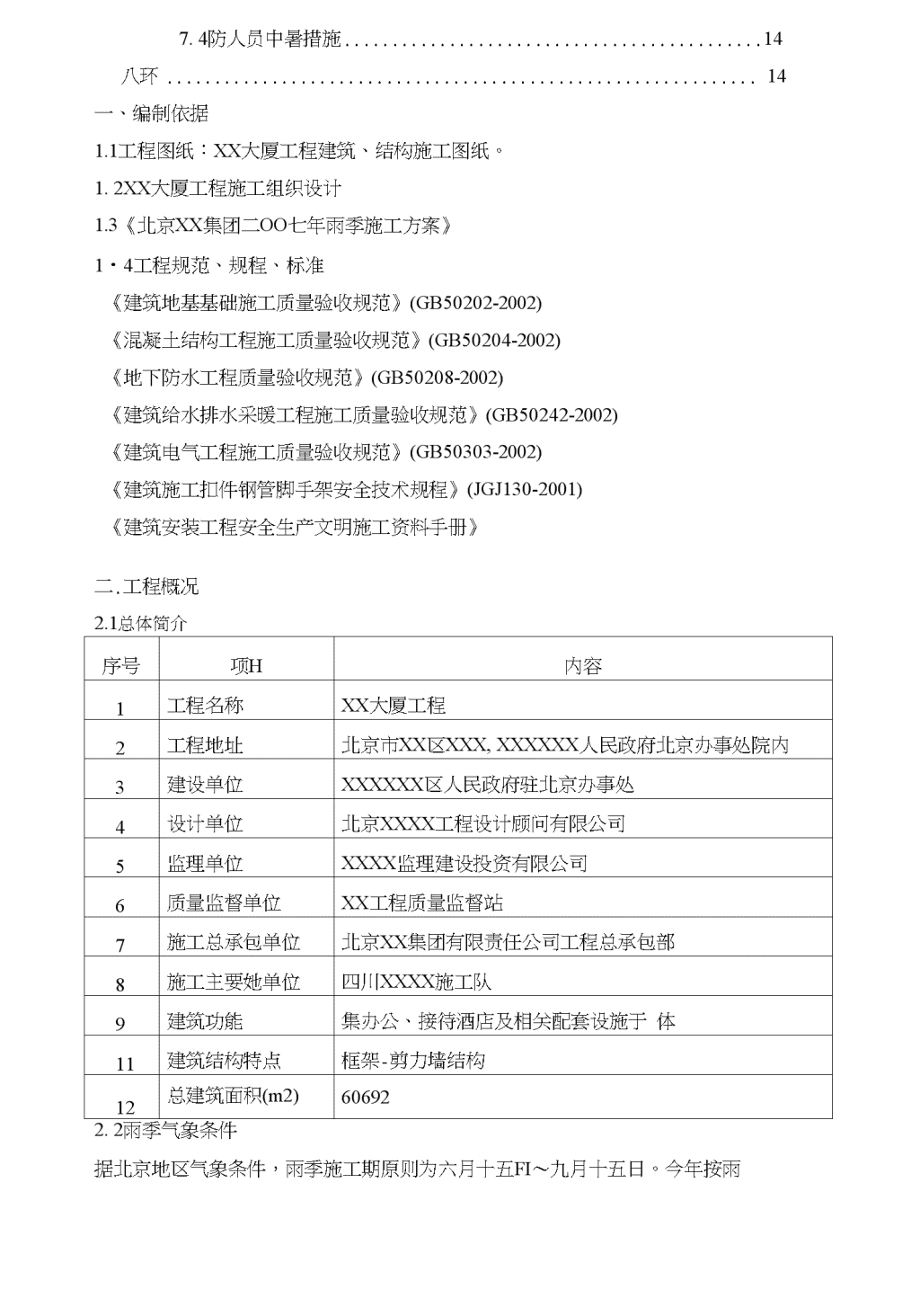

'建筑资料下载就在筑龙网粽XX集团郁贖ft公司工程縛包部XX大厦2007年雨麺工方案XXXET程项目经理部2007年5月26日 建筑资料下载就在筑龙网一.编制俪2.1工程简介22.2雨艺象鈿牛22.3工稱见状三雨删间的组织管理及工作部署2.1.指导思想2.2.纟砂机构32.3.责任分工4四.雨朋的聽工作4材料、设篩隹备4鯛隹备5五主要技梯施55.1材桶放55.2WfikzK55.385.4位移观测95.5绷勾工@5勺主埶术措施95.6机械设备管理措施11六.遴、消12七经、鳞施137.1防坍塌倒塌措施137.2防基础下沉措施137.3防人员触电措施13 7.4防人员中暑措施14八环14一、编制依据1.1工程图纸：XX大厦工程建筑、结构施工图纸。1.2XX大厦工程施工组织设计1.3《北京XX集团二OO七年雨季施工方案》1・4工程规范、规程、标准《建筑地基基础施工质量验收规范》(GB50202-2002)《混凝土结构工程施工质量验收规范》(GB50204-2002)《地下防水工程质量验收规范》(GB50208-2002)《建筑给水排水采暖工程施工质量验收规范》(GB50242-2002)《建筑电气工程施工质量验收规范》(GB50303-2002)《建筑施工扣件钢管脚手架安全技术规程》(JGJ130-2001)《建筑安装工程安全生产文明施工资料手册》二.工程概况2.1总体简介序号项H内容1工程名称XX大厦工程2工程地址北京市XX区XXX,XXXXXX人民政府北京办事处院内3建设单位XXXXXX区人民政府驻北京办事处4设计单位北京XXXX工程设计顾问有限公司5监理单位XXXX监理建设投资有限公司6质量监督单位XX工程质量监督站7施工总承包单位北京XX集团有限责任公司工程总承包部8施工主要她单位四川XXXX施工队9建筑功能集办公、接待酒店及相关配套设施于体11建筑结构特点框架-剪力墙结构12总建筑面积(m2)606922.2雨季气象条件据北京地区气象条件，雨季施工期原则为六月十五FI〜九月十五日。今年按雨 建筑资料下载就在筑龙网量比常年偏多考虑，主要降水高峰在七刀上旬至八月中旬，这两刀的降水在450nini以上，在此期间应密切注意天气预报，并做好记录。1.3工程现状我公司进场时本工程基槽开挖及基坑边坡防护已施工完毕。基槽东西长91m,南北宽60ni,基坑最深处17.47m，现场施工场地狭小，南侧围墙距基坑9in,北侧是现场办公区距基坑3叽考虑现场实际情况，将材料加工及材料堆放区设置在已硬化现场的东西两侧。根据工程施工进度安排，雨季期间工程正处于地下三层至地下一层及地上一至二层结构工程施工阶段。为防止工程施工作业面内积水，在护坡周围设置挡水墙，防止水灌入基坑；基坑内设置排水沟集屮排向集水坑内然后用水泵抽至地上。三•雨施期间的组织管理及工作部署2.1指导思想3.1.1在今年雨施期间，我项目部面临的任务重、困难较大，工程量大、基坑较深、地形不利，必须在各方面做好充分的准备和周密的安排。为确保工程的顺利施工，雨季施工安全防护、土0.00以下施工将做为我项目部雨施工作的重点。3.1.2由项目经理秦战坡组织项目部生产、技术、材料、安全等各部门相关人员在6月10H前进行一次全面检查施工现场的准备工作，包括临时设施、临电、机械设备防雨、防护、外脚手架等项工作，检查施工现场及牛产生活基地的排水设施，疏通各种排水下水管道，清理雨水排水口，保证雨天排水通畅。3.1.3项目部牛产组每天收听第二天的天气预报，发放给有关人员，做到有备无患。2.1・4汛期工地每晚必须有值班人员，保证昼夜有人值班并做好值班记录。2.2组织机构为了保证雨施工作的顺利进行,XX大厦项目现场成立雨施领导小组，负责雨施工作的实施、管理检查各项工作，并建立成立100人有实战素质的防讯抢险队，昼夜值班。3.2.1雨季施工领导小组组长：副组长：组员：抢险队长：抢险队员：3.3责任分工 雨施领导小组成员要定期向有关部门查询当月及下月天气预测，并每天收看第二天的天气预报，掌握降雨情况，合理组织生产，做到有备无患。项目经理（组长）：负责雨施期间的全面管理工作。生产经理（副组长）:组织和检查安全、机械、工序安排和文明施工方面是否落实雨施措施。负责检查消防保卫、环境卫生、人员健康和后勤保障等工作。主任工程师（副组长）:负责组织方案的编制和审批，并组织技术人员提供技术保障。专业负责人（组员）:按雨施方案组织本专业全体人员落实。材料组长（组员）:指导和督促材料组保证雨施材料及时进场。外包队负责人（抢险队长）:根据方案和交底，教育和组织全体施工人员做好每一步工作。各组员：在对口领导的领导下，检查施工人员的工作并提供服务。四•雨施前的准备工作4.1材料、设备准备雨季施工期间工程材料和雨季防汛材料必须提前准备，项目技术、牛产部门联合制定出雨施材料计划，由材料组在6月前采购并运至现场。以免因材料短缺影响工程施工安全及进度。配备材料、设备见下表：项次名称单位数量备注1潜水泵台8水泵扬程30m2橡胶排水管m4003塑料布m：80004苫布块105铁锹把1006镐把607小推车辆408手电筒把309同时配备足够数量的雨鞋、雨衣、橡胶手套等。4.2现场准备：4.2.1施工现场的机电设备（配电盘、闸箱、电焊机等）要有可靠的防雨措施。机 建筑资料下载就在筑龙网械设备的所有电闸箱下部要砌500mm高台，台上满铺5cm厚脚手板，设接地设施，四周用钢筋焊好防护栏。电闸箱上部搭设防雨防砸棚，防雨层采用石棉瓦铺设，在棚四周支设钢管，前后高差为300min以保证其流水坡度。做法为：先在钢管上满铺5cm厚脚手板用铁丝固定在钢管上，再把石棉瓦与脚手板固定，每块瓦楞铁Z间搭接不少于100mm；每边挑出300nun,以达到防雨效果。然后在石棉瓦上面300mm高度处满铺5cm厚脚手板，用铅丝把脚手板固定在钢管上部，保证其牢固、可靠，以达到防砸效果。4.2.2雨季前应全面检查照明和动力线有无混线，漏电，电线有无腐蚀，埋设是否牢靠等，以保证雨季正常供电。2.2.3将施工所需的钢筋加工、木工加工等机具放入已搭好的防雨棚内，以防雨淋。对雨施用机械、材料进行全面检查、试机，确保安全可靠。2.2.4完成防暑降温药品的发放，做好外包队的生活安排。4.2.56刀10日前由施工员安排将沉淀池、排水沟的排水设施进行检查清掏，保证雨季排水畅通。五.主要技术措施3.1材料存放3.1.1钢筋下垫20cm高木方，防止雨水浸泡，上面铺盖塑料布，防止雨淋。5.1.2易潮、易倒的原材料、构件和设备等应放入室内，或设立坚实的基础堆放在高处，或用塑料布盖严等措施进行处理。5.1.3加强文明施工管理，各种材料堆放严格按平面图布置。5.1.4大雨后，由工长立即组织做好排水工作，特别是塔吊的集水坑有积水要及时排出。5.2现场排水5.2.1为防止现场雨水流入基坑，用施前应在距坑边30cm处沿槽外上口周圈砌筑一道挡水墙，高25cm,抹水泥砂浆，雨水向外自然排到市政雨水井（做法见下图）。南施期间，此部位应作为重点项目经常进行检查，发现问题马上处理。 建筑资料下载就在筑龙网5.2.2施工现场采用200厚C15混凝土硕化、并找出2%的坡度，起到口然排水的作用，雨水排到现场外的雨水井内，并在2m范围内不允许堆放材料和机具；指定专人负责维修路面，对路面损坏的部位耍及时修复好，消除隐患的存在。现场雨水排放布置图见下页： 己有建筑而水井拟拆建筑上人itifi原有建筑办公区办公区原有建筑L洗车j新疆大厦施工现场雨水排放布置图临时曲档现场可用范国排水坡度•IV■:<1工棚模板存放区，雨水井□5^-基坑凶比绿地绿地钢筋原材堆放区绿地91排水沟/71雨水井人行道/13示说明:排水沟/绿地人行道雨水井1制图新聘大厦工程项目部日期2007年5月zhuong.com 5.3本工程基坑面积大、深，为确保基坑内及作业面没有积水，排水畅通，基坑内设置排水沟、排水沟坡度为1%,坡向积水坑，集水坑（采用500X500X600mm砖砌集水坑内壁抹水泥砂浆）。基坑抽水设专人负责，基坑内水用水泵排至上部排水沟,由排水沟排走。基坑雨水排放布置图见下图：匸因I澤运具Tu画M忖回治哥皋笛诩嶼X臨族M0IsXXJ7—A凶罡忡犀擲9XX—*~~41 5.4位移观测在基坑四周按照施工组织设计要求设置沉降、变形观测点，设专人定期对边坡进行观测记录，并将结果及时记录发现异常及时汇报技术组。5结构工程的主要技术措施雨季施工，遇大雨现场必须停止一切露天作业。5.1钢筋工程1）加强对露天存放钢筋的管理，场区内不得有积水。钢筋下部垫起200mm,遇雨时及时用塑料布覆盖，减少钢筋锈蚀，对已有锈蚀的钢筋要除锈后方可使用。2）工作面钢筋骨架遇雨时，能遮盖者用塑料布遮盖，不能遮盖时要待雨停后用棉丝将钢筋上的雨水擦干；如果钢筋生锈，用铁刷子除锈。钢筋遇有雨天及时用苫布覆盖，防止钢筋遇雨生锈。3）直螺纹钢筋套丝完成后及时套好保护帽，防止丝扌II遇雨生锈。钢筋绑丝极易生锈,应避免受潮或被雨淋湿。4）雨后钢筋视情况进行除锈处理，不得把锈蚀严重的钢筋用于结构上。5）注意钢筋的成品保护工作，雨季施工中，严禁登踏污染钢筋，造成不必要的清理工作。5.5.2模板工程1）木方、竹胶模板现场堆放时加通长垫板，均用塑料布覆盖以免口晒雨淋变形。2）随时检查模板并保证支撑牢固，对已支完的模板应在雨后检查校正后方可浇注混凝土。3）模板拼装后尽快浇筑混凝土，防止模板遇雨变形。若木模板拼装后不能及时浇筑混凝土，又被雨水淋过，则浇筑混凝土前应重新检查、加固模板和支撑，未检查合格不得浇筑混凝土。4）大模板使用后及时清理干净，脫模剂在模板安装前涂刷，采取防止雨水冲刷措施。脱模剂选用油质脱模剂，雨后认真检查，被雨水冲冼掉的必须补刷，否则将影响混凝土表面的光洁度。5）大模板的存放场地四周需设围栏，大模板按要求面对面成对码放，支腿平稳牢固,存放时必须使模板的自稳角成75。〜80°,防止大风刮倒伤人。没有支腿的大模板 必须放在安装牢固的模板插放架内。在作业面进行模板安装时，严格按组装顺序，就位找直后，及时安装穿墙螺栓进行固定。5.5.3混凝土工程1）雨施期间要加强对商品混凝土的质量控制，对混凝土的供应商提出有关雨季施 工技术质量要求有关数据和各项保证措施，商品混凝土供应商要根据实际情况及时调整含水率，做好开盘鉴定工作，保证混凝土满足要求。2）为保证每一施工流水段磴连续浇注，浇注前混凝土工长应及时与气象台站联系，安排好浇注时间，避免遇雨中断。如突然遇雨屮断浇注，根据图纸设计及规范要求将施工缝留在结构的合理位置，并对刚浇注完的碗及时覆盖，防止雨水直接冲刷。继续浇注时要严格按规范要求进行技术处理，确保絵的整体质量；在雨后进行妊浇注的部位，浇注前模板内的积水必须清除干净，要加强模板预检验收。3）夏季天气炎热，必须加强混凝土的浇水养护工作，柱混凝土表面包裹塑料布保湿养护，墙、板混凝土派专人用高压水枪浇水保湿养护，使混凝土表面始终保持湿润状态，防水混凝土养护不少于14天，普通混凝土养护不少于7天。4）基础及结构施工时按图纸要求设置后浇带，为防止雨水顺着后浇带处流入地下室,并锈蚀钢筋，在顶板后浇带两边砌筑两皮砖并抹水泥砂浆，上铺一层塑料布，并用竹胶板加以覆盖，以免雨水及赃物入内。基础底板后浇带端头设有积水坑，集水坑内设置水泵，随时将水抽出。2）顶板处所有预留洞口釆用页岩砖临时砌筑，抹水泥砂浆，并用塑料布和竹胶板加以遮盖，以防雨水流入楼内。5.5.4回填土工程1）基础施工时，一旦有条件就应及时进行回填土施工，能多填一步就多填一步。回填土要预先准备好土源，如土被雨淋湿，要在晴天时将土翻开晾晒，保证回填土的质量。2）回填土应随拌制、随铺垫、随夯实。肥槽回填灰土用的白灰使用袋装白灰，袋装白灰露天存放时，下面必须搭设平台，上面用苫布覆盖，平台距地高度不小于20cm。3）回填灰土应严格控制含水率（12%〜15%）以保证回填灰土的密实度，当土过湿时,应经晾晒后使用。4）回填土时应适当覆盖，如果己回填的土遭雨淋湿，应将淋湿部分的土层全部清除后方可继续回填，以防出现橡皮土。5）基槽回填时，应该做好排水措施，并在最低处设集水坑。回填土做1%找坡，坡向集水坑。坑深600mm,截面尺寸为500mmX500mm，砌筑材料为页岩砖，采用M5水泥砂浆砌筑，C10混凝土垫层，坑内壁抹水泥砂浆。5.5.5脚手架工程 1）脚手架必须严格按照《脚手架施工方案》进行搭设，确保脚手架的牢固性。2）脚手架基础必须平整坚实，排水沟畅通，满足架体支搭要求。脚手架与基础、主 体结构要有可靠拉结，脚手架下部垫通长木脚手板以防止发生不均匀沉降。大风大雨过后要及时进行检查，发现问题及时解决。3）马道搭设必须按《马道施工方案》施工，并经常进行检查。坡度必须符合要求，两侧设护身栏及挡脚板；防滑条用30X30mm方木条垂直于马道钉设，间距250俪。5.5.6防水工程1）防水材料进场后应存放在规定库房，防止雨淋，并远离火源。库房应设立防火标志并配备足够的消防器材。2）防水工程施工时基层保持干燥，含水率不大于9%,防水应选择连续晴好天气施工,如遇雨应立即将接口处封严，防止雨水灌入。3）检查基层含水率是否达到要求的方法为：将1平方米卷材铺在基层上，2小时后揭开，无水印方可施工。4）发现因雨水渗入或潮气过大造成防水层空鼓，可将卷材局部切开，排除潮气。5）铺贴防水卷材严禁在雨天、五级风以上不得施工。5.5.7水电工程1）外露管线若暂时不能连续施工应临时封堵。2）水电专业与土建专业在雨施期间要密切配合。3）电气安装应按有关安全技术操作规程施工，建筑物本身的防雷设施在结构完工后及时施工（包括避雷针、避雷网引下线及接地极），并随时做好各项隐检工作。4）现场中外露的管道或设备，用塑料布或其它防雨材料盖好。5）直埋电缆敷设完后，将立即铺沙，盖砖及回填夯实，防止下雨时，雨水流入沟槽内。6）室外电缆屮间头、终端头制作选择晴朗无风的天气，油浸纸绝缘电缆制作前须摇测电缆绝缘及校验潮气，如发现电缆有潮气浸入时，将会逐段切除，直至没有潮气为止。7）敷设于潮湿场所的电线管路、管口、管子连接处将作密封处理。5.5.8吊装工程1）对其构件堆放的地点要求严整坚实，周围要做好排水工作，严禁构件堆放区积水、浸泡,防止有泥土粘到预埋件上。 2）雨后吊装时，要预先做试吊，将构件吊至Im左右，往返上下数次，稳定后再进行工作。5.6机械设备管理措施1）塔吊要牢固，下班后将臂杆锁牢。塔吊的接地装置要按塔吊施工方案进行设置。2）电焊机集中在防雨棚内，底部垫高，现场使用的焊机制作防雨罩，下班注意盖好。 3）各种机械设备、钢筋、模板加工棚等做好防水、防淋、防砸等措施，钢筋及模板加工防护棚提前检查修整，防止漏雨，并做到排水畅通。4）各施工机械下班后切断电源，锁好电闸箱。六•安全、消防措施1保证雨施期间现场道路畅通。6.2雨季施工前应对现场所有电气设备线路进行一次全面检查，发现线皮破损、安装不良、有漏电、跑电等现象，要及时修理或更换，不得在未检查合格前使用电器设备。所有机电设备都要接零接地保护，切实做好防雷、防漏屯工作。6.3在6刀10日前，项目经理组织有关人员对现场雨季施工情况进行一次安全大检查，有问题及时整改，杜绝安全隐患存在。确实做到“安全第一，预防为主”的方针。6.4雨天严禁各种用电设备露天作业，防止触电事故的发生。6.5露天使用的电气设备、电闸箱、柜要有防雨设施，安全可靠的漏电保护器，操作人员穿戴防护用具。6.6塔吊设避雷装置，避雷针长度1〜加，有良好的接地保护，引下线可用直径14mm的钢筋入地，冲击接地电阻值不超过4Q,要求现场电工雨施期间每两周测试一次,并做好记录。6.7雷雨天必须停止室外作业及带电作业，现场电闸箱拉闸断电上锁。6.8风雨天过后对电气设备、脚手架等进行全面检查，有隐患及时排除。6.9雨季施工期间，施工员、安全员应加强日常的检查巡视，有问题及吋制止，防止安全事故的发生。6.10严格执行劳动保护部门制定的有关安全操作规程。6.11生活区应按要求做好各项工作，安排好外施队的生活，使外施队人员休息好、生活好，以充沛的精力投入到生产之中。12对外施队的食堂排专人定期进行食品卫生检查，防止有毒或变质物品误入口中。做好防暑降温工作，经常打药灭蝇灭蚊。注意保持民工宿舍、厕所的卫生，防止传染病流行。6.13对化学品、油料等要设专人保护，防止受潮变质及起火。5.14对抢险队提前进行教育，使每个队员都明确抢险措施和方法。抢险工具严禁挪 做他用。七、安全、职业健康管理措施雨期施工的安全管理要做到“四防”，即“防坍塌倒塌，防基础下沉，防人员触电，防人员中暑。5.1防坍塌倒塌措施1.1临建设施检查维修：现场临时设施，如职工宿舍、办公室、食堂、仓库、现场围墙等应进行检查检修，做好防漏和排水措施，以防遭雨淋和浸泡后坍塌倒塌。7.1.2基础做好观测记录，发现有变化时及时处理，防止下雨基坑浸泡造成意外坍塌。1.3磴布料杆临时存放要加固并放在坚实处。7.1.4材料码放时要放在地面较坚实处，并不能超高码放，防止倒塌。各种原材料不得靠墙码放，离墙亦应在30cm以上。7.1.5对塔吊的基础、塔身垂直度、附着装置、地锚等进行全面的安全使用监测。7.2防基础下沉措施7.2.1塔基做到无积水，防止因积水而造成塔基下沉。7.2.2要经常检查脚手架基础有无变化，并做好排水沟。7.2.3大模板存放区不得有积水并硬化，四周排水通畅。7・3防人员触电措施7.3.1防漏雨：现场所有机具和临时用电设施应提前搭设好防雨棚（罩），雨季期间设专人经常检查机电设备的接零接地保护装置，每次雨后必须检查，以保证机电设备的正常运转。7.3.2防漏电：1）经常检查生产、生活用电线路、设备的绝缘情况、漏电保护器的灵敏有效性。做好接地、绝缘、防雷电阻的测试，并做好记录，发现隐患立即整改；2）电焊机要做好接地保护及防雨措施，按规定装配有漏电保护器和二次侧防触电保护器，电焊把线要做到无破损、无漏电，屯焊工要使用好个人防护用品。3）各类电气设备要采取防雨措施，必须保证施工现场的电气开关、插座、插头的完好，如有破损及时更换，施工完，要做到人走拉闸断屯。 4）地下室的潮湿作业施工照明用电必须采用W36V的安全电压。7.3.3防雷击：现场的高大设备塔吊等垂直运输机械，以及不在防雷设施保护范围内的脚手架,要按规范作防雷装置；塔式起重机的接地装置、埋入深度、距离、地线截面应符合规程要求；雷雨天气禁止室外高处作业、禁止电工登杆作业，禁止倒闸操作，雨天抢修电路施工要针对具体情况制定安全措施。7・4防人员中暑措施7.4.2根据工程情况合理安排工作和休息时间，同时要教育职工保证充足的休息和睡眠。7.4.3发现有屮暑迹象人员要立即劝其到阴凉通风处休息，严重者一定要立即进行降温，并送往医院治疗，同时要配备一些常用药物如人丹、十滴水等。八、环保管理措施8.1现场场地硬化，施工现场出入口处设置洗车池，出去的车辆必须冲洗车粘辘，防止泥土带出场外。8.2雨期施工期间天气炎热，施工现场采取洒水降尘等压尘措施，防止施工现场扬尘。&3厕所由专人定期打扛并且每星期有由相关部门对厕所进行不少于一次清淘。现场西南角设置全封闭垃圾池，定期由专人将垃圾清理岀场。5现场及生活区地面不得有积水。北京XX集团公司XX大厦项目部2007年5月'
