方案某地铁区间雨季施工方案 13页

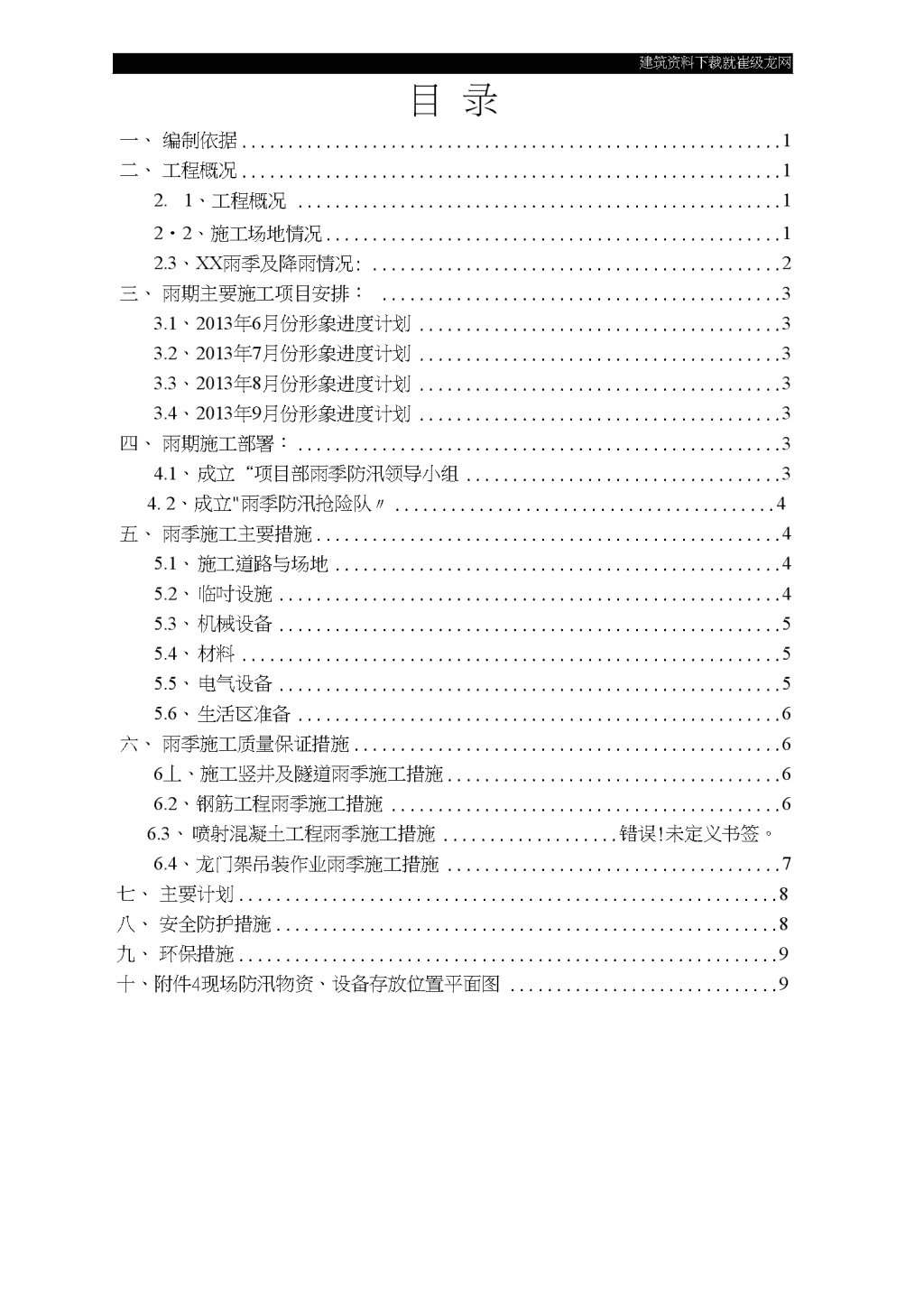

'建筑资料下裁就崔级龙网XX地铁一期工程（3号线）土建XX标2013年雨季施工方案编制:审核:批准:XXXXXXXX地铁一期工程（3号线）土建05标项目部 建筑资料下裁就崔级龙网目录一、编制依据1二、工程概况12.1、工程概况12・2、施工场地情况12.3、XX雨季及降雨情况:2三、雨期主要施工项目安排：33.1、2013年6月份形象进度计划33.2、2013年7月份形象进度计划33.3、2013年8月份形象进度计划33.4、2013年9月份形象进度计划3四、雨期施工部署：34.1、成立“项目部雨季防汛领导小组34.2、成立"雨季防汛抢险队〃4五、雨季施工主要措施45.1、施工道路与场地45.2、临吋设施45.3、机械设备55.4、材料55.5、电气设备55.6、生活区准备6六、雨季施工质量保证措施66丄、施工竖井及隧道雨季施工措施66.2、钢筋工程雨季施工措施66.3、喷射混凝土工程雨季施工措施错误!未定义书签。6.4、龙门架吊装作业雨季施工措施7七、主要计划8八、安全防护措施8九、环保措施9十、附件4现场防汛物资、设备存放位置平面图9 某区间雨季施工方案伴随着2013年雨季的来临，为了做好雨季施工的组织工作，保证雨季施工的工程质量和施工安全，特制定雨季方案，望各工程队认真遵照执行。一、编制依据1、本工程施工组织总设计；2、XX市雨季时间以及雨量等资料；3、现行国家、行业、XX市有关规范、规程、规定。4、编制范围：某区间土建工程二、工程概况2・1、工程概况区间线路呈南北走向，位于XX路现状道路下方。本区间起点里程为XX站设计终点K8+605.491,终点里程为车站设计起点K9+362.229,左线K9+163.918处有一0・018m的长链，该处左K9+163.918二右K9+163.900,左线全长为756.706m,右线全长为756.74m,左右线均为单洞单线隧道。区间平面线形顺直,线间距出XX站为15m,经过两条半径为3000m的平曲线，线间距渐变为13m,纵坡上区间为单面坡，坡度为2.2%单面坡。在靠近XX站设置人防段，区间设一座施工竖井，施工竖井设置在右线K8+793以东32m处，施工横通道运营期间兼做联络通道。为满足通风需要，本区间施工竖井在运营期间作为活塞风井，施工横通道运营期间兼作活塞风道。区间隧道采用马蹄形断面，断面内净空宽5.Im,轨面以上净高4.68m,区间覆土厚度为&6〜18.5m。2.2、施工场地情况施工现场内：施工道路，各种材料堆放区，钢筋加工场，周转材料堆放区，等均己进行了硬化。现场排水沟沿场地四周布置，经城市雨水管道排出、沉淀池位于场地于是旁边，通过城市污水管道排出（详见某区间场地排水示意图）。施 工现场具体设施准备情况如下:(1)现场排水系统为两条主线，利用排水沟汇聚到沉降也排水市政管线坡"二;:::心、皿5皿已E呎 名呂左岸、辛外2.3.XX雨季及降雨情况年计89年气象降水记录统计,XX市累夏雨集中，变率较大。据1899〜1987年平均降水量为687.3毫米；以1911年降水量为最多，达到1272.7毫米；1981年降水量最少，仅为30&3毫米。XX降水量年变化呈“单峰”型，以7月份降水量最多，1月份降水量最少,XX全年降水量大部分集中在夏季,6〜8月的降水量约占全年总降水量的58%;其次为秋季，以9月份降水量较多，约占全年总降水量的 23%;春季降水量较少,约占全年总降水量的14%;冬季降水量为最少，仅占全年总降水量的5%oXX降水量月际分配极不均匀，变率较大。降水量的年平均相对变率为23%,夏季变率较小，冬季变率较大。XX年平均有降水日数（20.1毫米）86.3天,7月份最多，达14.0天，1月份最少，仅3.5天;平均降水强度为&0毫米/日，全年降水强度以8月份最大，达13.8毫米/日，2月份最小，仅2.4毫米/日；累年一日内最大降水量为269.6毫米，出现在1956年9月5日。XX雨季（也称汛期）从6月下旬开始进入，历时80天，于9月上旬结束,XX雨季降水量计为414.7毫米，占全年平均总降水量的60.3%o三、雨期主要施工项目安排：根据XX市雨季时间及工程进展情况，2013年某区间仅剩下二次衬砌混凝土浇筑施工，碗浇筑施工全程无暴露，XX市雨季各月份形象进度计划如下：3.1、2013年6月份形象进度计划某区间右线二次衬砌120m；3.2、2013年7月份形象进度计划某区间右线二次衬砌120m；3.3、2013年8月份形象进度计划某区间右线二次衬砌120m；3.4、2013年9月份形象进度计划某区间右线二次衬砌120m；四.雨期施工部署：4.1、成立“项目部雨季防汛领导小组”:雨期来临之前，成立项目部雨季领导小组，负责雨期施工队的安全教育及雨季施工方案的实施和检查工作。雨季领导小组人员表序号姓名职务电话1XXXXXX2XXXXXX 3XXXXXX4XXXXXX5XXXXXX6XXXXXX7XXXXXX项目部设专人昼夜值班，检查施工现场及生活区的排水情况，组织疏通各种排水渠道。4.2、成立“雨季防汛抢险队”组织一支雨季防汛抢险队，由20名身强力壮、责任心强的工人组成，以备抢险工作。五、雨季施工主要措施5.1、施工道路与场地(1)根据工程场地地形特点和环境情况，施工场地全部采用C20混凝土硬化，设置场地排水沟及沉淀池，确保及时将积水排除场外，保证雨期施工期间道路循环通畅，不淹不冲，不陷不滑。将有可能积水的区域填筑平整。(2)施工现场钢管、钢筋、工字钢等材料存放场地基层碾压坚实、填筑平整，形成排水坡严禁积水，防止地面下沉。5.2、临时设施(1)现场临时设施搭设严格按照有关规定实施，防洪器材备齐全。(2)雨期来临前，对各类仓库、变配电室、机具料棚、食堂、宿舍(包括电气线路)等进行全面检查，加固补漏。对于危险建筑必须及时处理。(3)雨季施工前，对临电线路、电气设备进行全面的检查检修，保证用电 築龍網zhulongxom安全。(1)喷射混凝土的水泥罐、现场搅拌站等封闭设施采用找坡屋顶，保证屋而不漏雨。(2)钢筋加工场、原材及半成品堆放场准备有遮挡雨水、防止钢筋遇水的塑料布。砂、石、轻集料料场向外找坡，以防止积水。(3)钢筋料场地面做成1%。的坡度，场地内不得积水，钢筋成品用100*100血方木垫起存放。5.3、机械设备.(1)对现场机械操作棚(搅拌机、空压机房、钢筋加工棚等)必须搭设牢固，顶棚采用石棉瓦找坡或铺卷材防水层，防止漏南电、淋南和积水。(2)现场机械设备要按相应规定做好接地、接零保护装置，安装漏电保护器并单机使用。保护接地电阻不大于4欧姆，防雷接地不大于10欧姆。并要经常检查和测试有效性及灵敏性。(3)线路架设及避雷系统敷设时，要掌握气彖情况，严禁在雷雨天气中作业。(4)提升架基础保护墙要高岀地而200mm,以防雨水流入，同时对基坑内的雨水要及时抽出，以防积水影响提升架基础稳定。5・4、材料(1)水泥到场后立即卸入水泥库，水泥库做好防雨、防漏措施，屋而找坡,做防水以防漏水；室内地而要高出室外150mm以上，库周围设排水沟一条通向集水井。(2)砂子、石子堆放要加以围护，防止雨水冲走，砂子、石子堆附近设排水沟，使积水及时排出。(3)油类、化学品、易燃易爆品要按有关规定放置并设专人保管，防止受潮变质及起火。5.5、电气设备(1)在雨季施工前，要对现场所有动力和照明线路、供配电电气设施进行全而检查，对线路老化、安装不良、绝缘降低以及漏电现彖必须及时修理和更换,未达到要求的严禁使用。 （2）配电箱、电闸箱等一律使用专用电箱（架子），并做到防雨、防潮、防淹、防雷，外壳必须做接地保护。5.6、生活区准备（1）在雨期到来之前，首先查看生活区内排水管道，以确保排水通畅。（2）检查各种水龙头，节门，开关等，有滴漏水损坏情况的提前修理或换掉。（3）检查生活区屋顶的渗漏情况，在雨期来临之前要修缮完毕。六.雨季施工质量保证措施6.1、施工竖井及隧道雨季施工措施南季期间某区间施工竖井承担宁化区间的土石方出磧作业，在雨季来临之前应采取以下措施：（1）加强竖井周边的加固措施，检查竖井周边防护；（2）临时出晞场及时清运，防止水流侵蚀塌方；（3）充足准备并检查水泵等抽水设施，计划开工的竖井在硬化地而时调整好坡度散排，竖井周边设置截水沟，防止水流倒灌施工竖井，影响施工进度和质量;在竖井开挖过程中，竖井中心位置超挖1前挖5见方集水坑，雨水渗水及时抽岀施工竖井；在横通道和区间隧道施工过程中，隧道两侧设置排水边沟，汇集到施工竖井内集水坑，再利用水泵及时排岀。（见竖井及隧道排水图）6.2、钢筋工程雨季施工措施（1）钢筋原材及成型钢筋，尤其是加工成型的箍筋，堆放场地要备有塑料布防雨，以防钢筋生锈。（2）在钢筋下料前，对钢筋进行除锈，对锈蚀情况严重的钢筋，按照其锈蚀程度降级使用，且不得用在重要部位。（3）钢筋、预埋铁件等不能沾泥就位。已绑扎成型的钢筋，遇到雨天出现锈蚀情况，在浇筑混凝土前及时除绣。（4）对钢筋棚用电设施设备进行检查，发现问题及时处理，避免漏电等事故发生。 築龍網zhulongxom建筑资料下载就在筑龙网 6.3、龙门架吊装作业雨季施工措施(1)龙门吊使用前检查避雷及接地接零保护是否有效，雨后及时检查龙门吊基础有无下沉现象，发现问题要立即采取措施，妥善解决。(1)雨中不得进行吊装作业和露天焊接作业。提前掌握天气情况，合理安排施工计划，避免下雨时进行吊装作业和露天焊接作业。(2)必须对已就位的构件做好支撑加固，方可收工。六.主要计划防汛材料和机械设备计划序号名称单位数量使用部位1雨鞋双20现场安排2雨衣件20现场安排3铁锹把30现场安排4水桶个20现场安排5排水管m350现场安排6塑料布m27000现场安排7污水泵台6沉淀池8沙袋个100应急处使用八、安全防护措施(1)现场用电必须按照JGJ46—2005《施工现场临时用电安全技术规范》的规定实施。在用施前，对现场所有动力及照明线路，供配电电气设施进行一次全面检查，对线路老化、安装不良、瓷瓶裂纹、绝缘降低以及漏跑电现象，必须及时修理和更换，严禁迁就使用。风雨过后，电工对用电线路进行全面检查，确保安全后方可继续施工。(2)组织人员对用后路面进行检查，及时排除积水。阴雨天施工注意场地内排水，避免场内积水，同时及时用潜水泵采用集中排水方法排出。(3)雨天施工时，人员注意防滑，上下走安全通道。(4)大雨后对门吊基础、道路、挂架等进行全面检查，确认牢I古I、无松动方可施工使用。(5)避免大雨天吊装作业。对作业人员进行防风雨、防雷电安全教育。(6)配电箱、电闸箱等，要采取防雨、防潮，防淹，防雷等措施，外壳耍 做接地保护。九、环保措施(1)施工现场道路硬化，未硬化部分采取覆盖、绿化、洒水等有效措施，做到不泥泞、不扬尘。现场设3个人每天专门清扫路而、洒水，保证路而24小时湿润。(2)运输水泥、渣土及其他易飞扬的细颗粒散体材料时，封闭、包扎、覆盖，不准超载、沿途泄露，遗洒，卸运时采取缓卸慢行等措施，现场设置洗车池,离开场地时必须经过现场洗车池洗车后方能离开。(3)雨停后及时收回覆盖于模板、钢筋及其材料上的塑料布，不得保晒，凉干后回收。(4)建筑施工垃圾的清理，搭设封闭式专用垃圾池，严禁抛撒施工垃圾。清理、打扫作业场地时，应洒水湿润。(5)混凝土浇筑完毕后的余料，散灰要及时清理，以确保现场井然有序。(6)搅拌机必须封闭使用，降低噪声污染。十、附件1：现场防汛物资、设备存放位置平面图 f址丿盖他弋烟却4:沪«"鬲盖空討II川峪豈一y壬・於專|||?区孔*%八■热氏R・*=4叫丄怀一临卫Dm:jw呂HrJJ/m软糾N"TJn◎工刃工匸刁竖'
