方案框架结构住宅雨季施工方案 13页

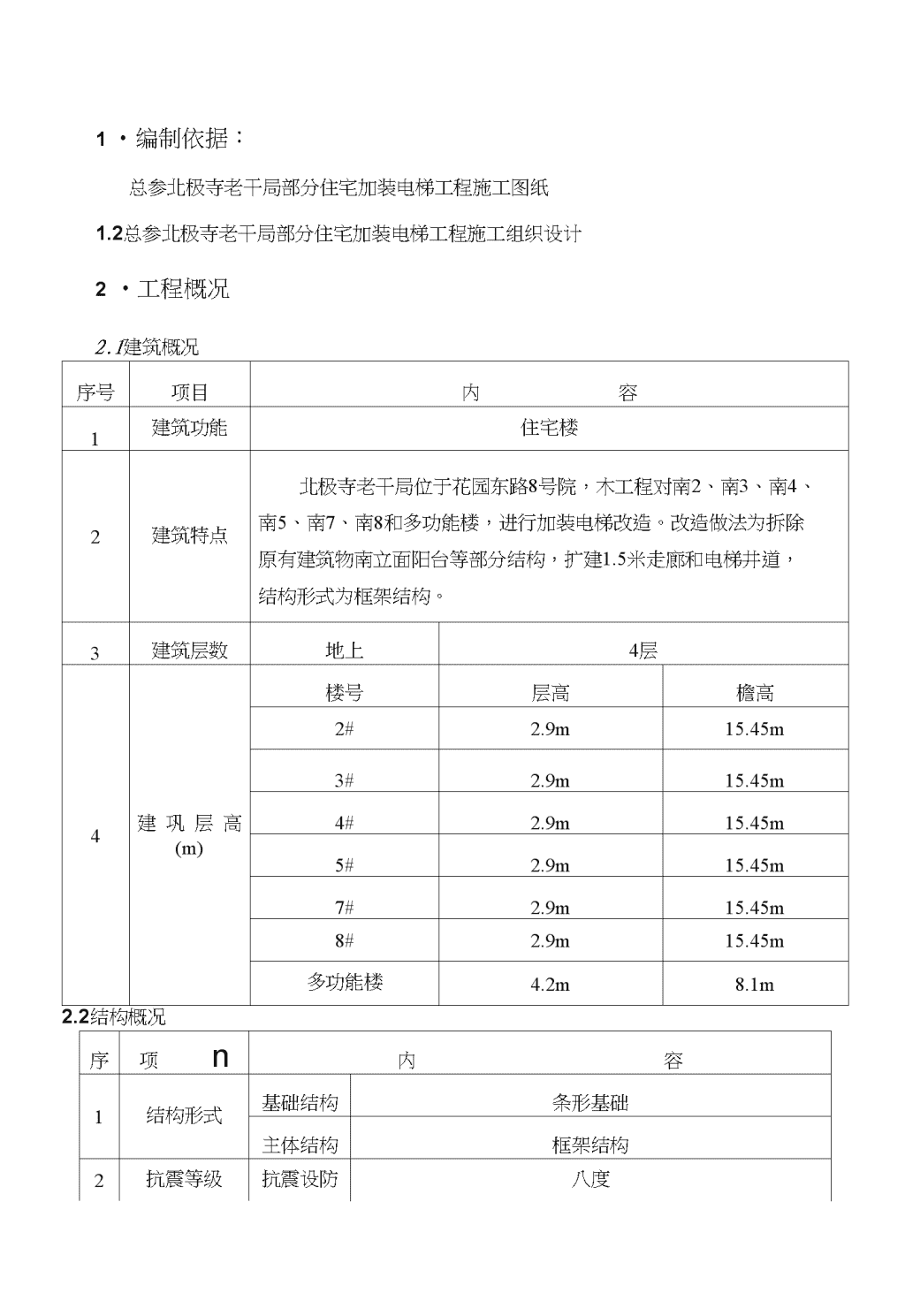

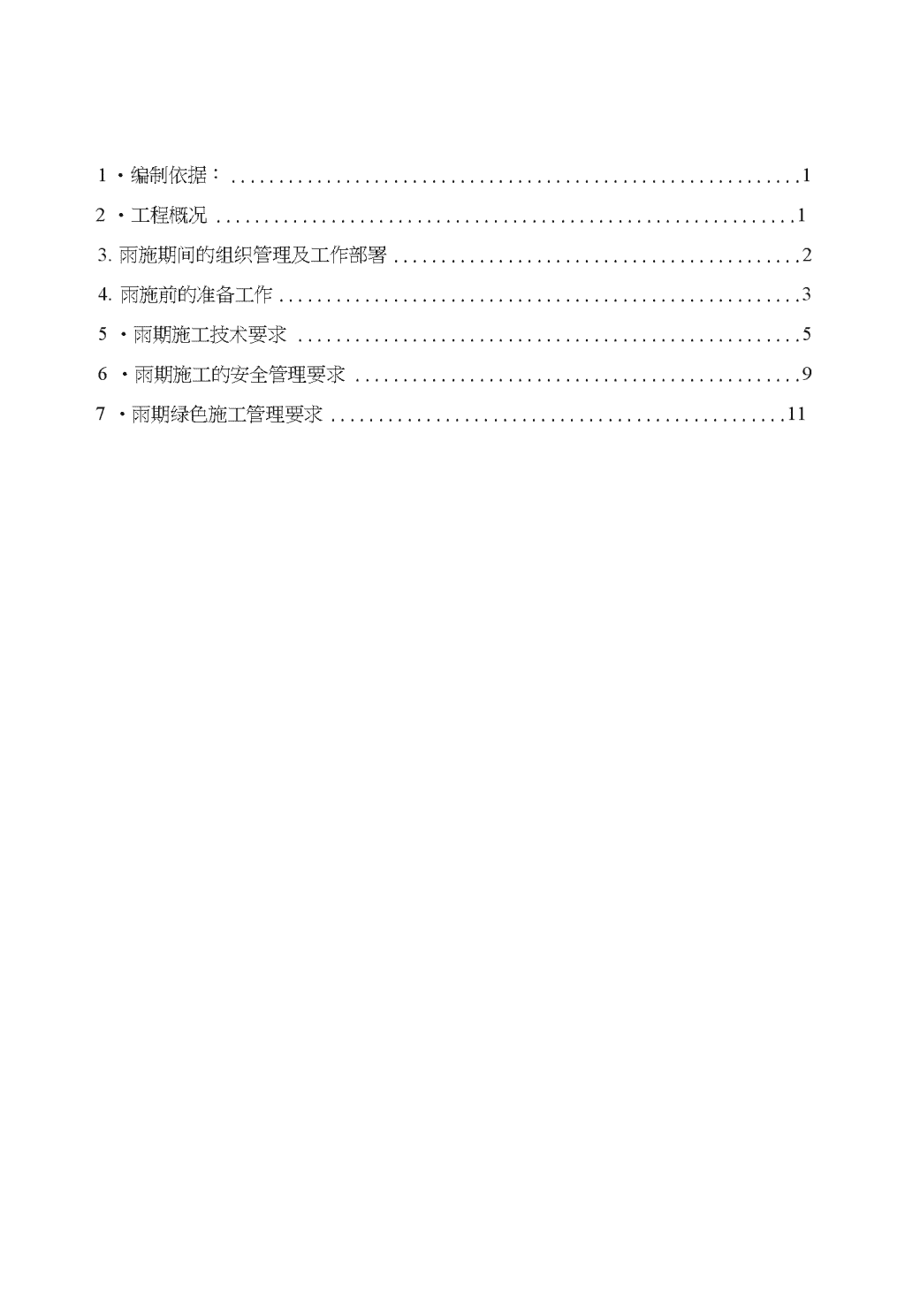

'1•编制依据：12•工程概况13.雨施期间的组织管理及工作部署24.雨施前的准备工作35•雨期施工技术要求56•雨期施工的安全管理要求97•雨期绿色施工管理要求11 1•编制依据：总参北极寺老干局部分住宅加装电梯工程施工图纸1.2总参北极寺老干局部分住宅加装电梯工程施工组织设计2•工程概况2.1建筑概况序号项目内容1建筑功能住宅楼2建筑特点北极寺老干局位于花园东路8号院，木工程对南2、南3、南4、南5、南7、南8和多功能楼，进行加装电梯改造。改造做法为拆除原有建筑物南立面阳台等部分结构，扩建1.5米走廊和电梯井道，结构形式为框架结构。3建筑层数地上4层4建巩层高(m)楼号层高檐高2#2.9m15.45m3#2.9m15.45m4#2.9m15.45m5#2.9m15.45m7#2.9m15.45m8#2.9m15.45m多功能楼4.2m8.1m2.2结构概况序项n内容1结构形式基础结构条形基础主体结构框架结构2抗震等级抗震设防八度 3防火设计分类一类4防火等级地下二级地上二级2.3雨季施工概况本工程雨季施工时间为2013年6月1日至2013年9月15日。根据施工进度计划，雨季期间施工项目为：2#、3#、4#、5#、7#、8#楼基础及主体结构施工，其屮5#、7#楼在进入汛期时将进行地上结构施工，2#、3#、4#、8#将进行地基基础的施工。在施工中将采取一系列有针对性的技术措施和管理措施，合理的进行施工部署保证施工的顺利进行。1•雨施期间的组织管理及工作部署3.1认真贯彻住二公司对防汛工作的各项具体要求，强化责任，加强领导，工程项目的项目经理是项目的第一责任人。为搞好今年雨季防汛工作，项目部已成立防汛领导小组，加强对雨季防汛安全牛产的领导。3.2雨季施工领导小组构成；组长：张屹春副组长：杨子罡、曹海宝、马建涛组员：王猛、马利、张伯寅、王友志、闫磊、房博、丁磊3.3雨季施工以预防为主，强调提前作好牛产部署，釆用防雨措施和加强排水手段确保雨季正常的施工牛产，不受季节性气候的影响。我项目部昼夜有人值班，己积极做好准备工作。3.4防汛抢险领导小组：组长：张屹春副组长：杨子罡、曹海宝、马建涛组员：王猛、马利、张伯寅、王友志、闫磊、房博、丁磊3.5加强雨施信息反馈，每天有专人负责及时掌握雨情、汛情信息，认真研究今年的雨季气候特点，对施工中可能发牛的问题提前采取预防措施，及时解决。3.6作好施工人员的雨季施工培训工作，组织相关人员进行一次全面检查施工现场 的准备工作，包括临时设施、临电、机械设备等工作。1•雨施前的准备工作4.1材料准备4.1.1雨季施工前，认真组织有关人员分析雨施生产计划，根据南施项目编制雨季施工措施，雨季所需材料、设备和其他用品，如水泵、抽水软管、草袋、塑料布、毡布等由材料部门提前准备，及时组织购进，水泵等设备应提前检修。雨施材料、设备表（仅做参考）名称数量污水泵5台泵管100米雨衣30件雨鞋30双苫布30卷铁锹20把小推车15辆犁料布1000m2彩条布400m2于电筒15个4.1.2雨季施工所用机具、材料设专人保管、保养，机械要进行全而检查，确保安全、可靠。4.1.3木材、电气设备等怕雨淋的材料采取防雨措施，放入棚内或屋内，垫高码放并通风良好。4.1.4钢筋在施工现场堆放时，下部应采用木方等材料垫高不小于300mm,外露的钢筋全部用塑料布覆盖。4.1.5脚手架立杆底角必须设置垫木或混凝土垫块，并架设扫地杆，同时保证排水良好，避免积水浸泡。4.1.6重型材料、设备堆放场地应碾压密实，防止因地面下沉造成倒塌事故。 4.1.7水泥、袋装石灰、干拌砂浆应入库，露天存放时应搭设平台，平台离地高度不小于300mm,并用苫布盖好。4.2施工现场及道路准备421现场道路：由于是电梯加装工程，小区原有路面全部硬化，排水系统健全，在场地方面为施工带来了方便，但仍需作好基坑四周的路面硬化。422模板的存放场地应坚实、平整，并保证排水通畅，四周需设围栏。423钢筋、模板等材料分类码放时要按规定支垫平整，不得积水；成品、半成品材料要置于仓库或棚内，并要有防潮措施。424对防水涂料、溶剂、油漆、稀料、油料、化学品等有毒害物质的存储、保管工作，必须按有关规定执行，并设专人负责管理，严禁将剩余物随意丢弃，杜绝其因渗漏或雨水冲刷、溢出污染土壤、水体。4.2.5现场用的中小型机械设备应按有关的规定搭好防雨操作棚，电闸箱等各种电器设备应做好防雨措施。所有大型机电设备要做好地线和零线的遥测，切实做好防雷击、防漏电工作。混凝土泵车的放置位置，应有洗刷车的排水措施，严格按要求做三级沉淀池，池内和车体周围要及时清理，保持环境清洁。现场用的油桶临时存放地应做地面放渗处理。4.2.6脚手架支搭应有排水措施，沿建筑物周圈在脚手架外侧挖一浅排水沟排除雨水。，检查排水孔确保水流畅通流入排水沟。架体下杂物组织专人清理，确保脚手架排水沟通畅。雨季施工前应对脚手架基础进行全面检查，特别是大雨过后要加强巡视。凡脚手架基础出现局部下沉、悬空的要及吋采取稳固措施，并组织人员对塌陷部位重新进行夯实支垫，满足脚手架对地基承载力的要求。用于人员上下的坡道、马道，要设置防滑条，防滑条有损坏的应及时修理。427对现场围墙要检查有无倾斜、裂缝和下沉等现象，凡存在安全隐患的要及吋加固处理。428办公用房、工人宿舍、食堂等施工临吋用房必须坚实、牢固，要求能够抵抗暴风雨能力。429仓库、露天料场、食堂、临时住房等暂设工程各分管单位应在雨季前进行全面检查和整修保证坚实、牢固，要求能够抵抗暴风雨能力。保证道路不塌陷，房间不漏雨，场区不积水。 4210对地下部分门窗井及各种通道、洞口，加以遮盖或封闭，防止雨水灌入。4.3临时用电准备431在潮湿作业环境中，应使用安全电压照明器，电源电压应不大于36V；在特别潮湿的场所，照明电源不得大于12V,工作手灯应用胶把和网罩保护。4.3.2施工现场照明灯具与易燃物保持不小于300mm的安全距离。4.3.3临时灯具、碘鹄灯等灯具应由专人负责保管，用后及时断电并回收。4.3.4照明线路不得拴在金属脚手架上，U严禁在地面上乱拉、乱拖。4.3.5施工现场所用配屯箱必须符合住总集团标准的规定，并由项目部主管临吋用电的人员审验，安全部门监督检查合格方可使用。4.3.6雨季前后要对所有电气设备进行遥测，要经常检修施工现场临电电气设备线路，测试接地保护和绝缘性能，并采取必要的防雨、防潮、防淹措施。配电箱、电闸箱及手持电动工具的漏电保护装置-定要安全可靠。4.4机电设备防护准备441施工期间所用机械应作好防雷、防雨、防潮、防触电等措施。机电设备的电闸箱安装接地保护装置。442雨季前对现场配屯箱、闸箱、屯缆临时支架等仔细检查，需加固的及时加固，缺罩、盖、门的及吋补齐，确保用屯安全。443现场机械设备要按规定做好接地、接零保护，安装漏屯保护器并要单机使用。保护接地电阻不大于4欧姆，重复接地不大于10欧姆。4.4.4安全检查部门在雨季前要对避雷装置做一次全面检查，确保防雷。445现场施工机械搭设操作棚进行防护，防止漏雨、淋雨，并做好排水防止积水。1•雨期施工技术要求5.1基坑工程进入汛期时2#、3#、4#、8#楼正在进行基础施工。5.1.1基坑周边场地全部用蛙式打夯机夯实，并向坑外排水沟方向找坡。5.1.2基坑四周设置的排水沟要经常清理，保证排水畅通。5.1.3基槽上口四周设置挡水堰，挡水堰高度不低于25cm,距离槽边50cm,挡水堰在施工过程中发牛损坏的部位，应及时修补封闭，防止地面雨水涌入基坑内。 5.1.4挖到基底后，立即开挖图纸设计的集水坑。位置尺寸见施工图纸。5.1.5土方挖至基底设计标高后，开挖集水井和排水沟。沿基坑下口线布设集水坑，井间距20m,具体位置可根据实际施工情况进行调整。集水井尺寸500X500X500mm,在集水井井底及井壁四周填充30〜50mm卵石。然后以集水井为起点，向外沿槽底四周开挖排水沟，尺寸为300mm(宽)X300mm(深)，排水沟四周用砂浆抹面，沟内填充30〜50mm碎石，碎石应清洁不含泥砂。排水沟必须设有一定的坡度，以利于沟内积水顺利流入集水井内。每个集水井内设一台污水泵，并准备好备用污水泵，保证雨季能够及吋抽水，经沉淀后排入现场排水沟。垫层、底板浇筑完毕，可充分利用已做好的集水井排水。5.1.6基坑上口周围距离2m内不得堆放材料。坑边使用停放重型设备要进行边坡承载力验算，防止设备失稳，避免发生安全事故。5.1.7基坑挖到标高后，及时通知建设、监理、勘察、设计等各有关单位进行验槽，并及时浇筑混凝土垫层。地下车库应尽量在雨季施工前浇筑混凝土垫层，未完成垫层前，应在大雨来临前及U寸苫盖塑料布，在坑周边设置集水坑，每挖完一段应尽快打垫层，防止泡槽。5.1.8回填土要尽量在晴天连续进行，基坑回填用的土方应注意防雨覆盖，严格按照规程执行，过斗过筛，分层回填，分层夯实；确保冋填土的压实系数和干密度，回填用的土方应注意覆盖；雨前及时夯实虚铺土层，并做成一定坡度。5.2基础和结构工程521钢筋工程：(1)钢筋加工厂要有加工棚，禁止在雨中加工钢筋。(2)钢筋加工厂钢筋存放场地要硬化，钢筋堆放离地面高度不小于300mm,保证雨水排放畅通，外露的钢筋全部用塑料布覆盖，防止钢筋被雨水淋湿而生锈。(3)对于运至楼边的成型钢筋，要有专人检查钢筋是否有生锈情况，如有生锈情况，要立即进行除锈处理，严禁把生锈的钢筋用于施工，注意直螺纹钢筋接头的保护。（4）施工现场的钢筋存放在钢筋堆放区，地面铺碎石并码放10x10木方子，排水坡度要满足要求，如遇下雨，要对钢筋进行覆盖，防止钢筋被雨水淋湿而生锈。 （5）雨天禁止进行钢筋的焊接工作，钢筋的焊接过程中如遇下雨，要立即停止焊接工作，并对刚焊完的钢筋接头进行覆盖，以保证钢筋焊接质量。522模板工程：（1）模板存放在模板堆放区的插方架子内，堆放区采用60mm厚C20栓硬化，地面上铺10x10木方子，且不得积水。（2）现场安全员要在雨施来临前，检查模板插方架子的牢固性。雨施过程中，风雨天后及时对插方架子进行复查，发现问题及时采取处理措施。（3）顶板模板存放在模板堆放区，地面放10x10木方子，雨天应及时进行覆盖，防止模板变形，影响施工质量。（4）对于多层板锯开处，要及时涂刷封口胶，防止雨水浸入模板。（5）模板吊装严禁在雨天及风力在6级以上的恶劣天气下进行，雨后吊装时，要先试吊，往返上、下数次，确认无故障后在进行吊装工作。（6）模板吊装到位后，要先用铅丝穿过模板的吊环，与竖向钢筋固定好后，再摘吊钩，以防模板晃动而发生危险。在作业面进行模板安装时，严格按组装顺序，就为找直后，及时安装穿墙螺栓进行固定。5.2.3混凝土工程：（1）雨施期间工程碗施工，为保证碗浇注的连续性，浇注前应及时与气象台站联系，安排好浇注吋间，避免遇雨中断。如突然遇雨中断浇注，应严格按操作规程要求，将施工缝留在结构的合理位置，并对刚浇注完的栓及时覆盖，避免雨水直接冲刷。继续浇注时要严格对施工缝进行技术处理，确保栓的整体质量。顶板碗施工中如遇降雨，不仅要有覆盖措施，雨后要马上上人进行搓麻处理。（2）钢筋处底板或大体积处施工，要尽量利用早晚时间组织完成。当大气温度达到30°C以上时，对浇注碗要采取适当的降温和缓凝技术措施，降低混凝土的出罐温度，加强栓的浇水养护和测温工作，防止栓产生有害温度裂缝。（3）夏季天气炎热，必须加强混凝土的浇水养护工作，混凝土表面应包裹麻袋布或塑料布，责成专人负责浇水保湿养护，使混凝土表面始终保持湿润状态，混凝土养护不少于14天。（4）雨后进行混凝土浇筑的部位，浇筑前模版内的积水必须清除干净，要加强模板预检验收。 （5）顶板预留孔洞要用多层板进行覆盖，多层板边缘与顶板碗接触面要用水泥砂浆进行砌筑，防止雨水流入地下室。对于已流入地下室的水，要及时用水泵抽干净。5.2.4地下结构外墙接茬部位采用橡胶止水条防水材料的，现场存放时要注意严密覆盖，工程部位安装完止水条要防止雨淋膨胀失效，项目上要做好计划安排，及时浇灌墙体混凝土。5.2.6地下防水层施工须找平层干燥后方可进行施工，含水率控制标准按防水材料的要求标准。5・3机电安装工程531要组织有关人员对施工现场内所用的电气设备、照明设备、中小型手动、电动工具、电源线开关箱等进行认真检查，要求具有良好的接地、接零保护和漏电保护器装置，并对原有的漏电保护器进行检查，确保安全可靠。532强风暴雨后，要对现场的临时设施、机电设备、临吋线路进行检查，发现倾斜、变形、下沉、漏雨、漏电等现象，应及吋修理加固，排除危险源。对高空作业措施要逐一进行检查，发现有松动，变形，损坏等现象要立即修理完善。533现场所有用电设备，闸箱、输电线路进行安装吋均考虑防潮措施，并符合用电安全规定，保证雨季安全用电。5.3.4直埋电缆敷设易速战速决，敷设完后，应立即铺沙、盖砖、验收、冋填、夯实,以防下雨时，雨水流入沟槽内。电缆端头的密封要及时，以防潮气浸入。挖电缆沟时，如遇土质松软或挖深较大应适当放坡。5.3.5凡露天使用的电气设备，应有良好的防雨性能，有妥善的防雨措施。施工机具要统一规划放置，搭设必要的防雨棚，防雨罩。露天堆放的材料及设备要垫离地面一定的高度（约300mm以上），防潮设备要有毡布覆盖，防止日晒雨淋。对特别怕潮湿的机电设备、材料要搬到干燥的室内保存。在材料、设备等仓库及堆放场地周围都要有排水沟，保持排水畅通。5.3.6长期搁置不用的工具，在使用前必须测量绝缘电阻经检查合格后，方可使用。537凡被雨淋、水淹的电气设备应进行必要的干燥处理，经遥测绝缘合格后，方可使用。538室外电缆中间头、终端头的制作应选择晴朗无风的天气，油浸纸绝缘电缆制作前须遥测电缆绝缘及效验潮气，如发现电缆有潮气侵入时应逐段切除，直至没有潮 气为止。将暗配电管及管口封好，以免水和杂物流进管内，影响后续施工，辐射于潮湿场所的电线管路、管口、管子连接处应作密封处理。5.3.9外露管线暂时不能连续施工应临时封堵。1•雨期施工的安全管理要求雨期施工的安全管理要做到八防即“防坍塌、防倾覆、防雷击、防漏电、防淹灌、防渗漏、防高温、防中毒”。6.1防坍塌6.1」临建设施检查维修：现场临吋设施，如职工宿舍、办公室、食堂、仓库、现场围墙等应进行普查、普修，做好防漏和排水措施，对于危险建筑必须及吋加固或拆除，屋顶防水、四周排水等发现问题及时解决，以防遭雨淋和浸泡后坍塌倒塌。6.1.2深基础土方开挖、边坡支护工程必须做好专家论证并按方案要求执行，边坡施工过程中，技术质量人员要检查施工质量确保方案落实。基坑周围地面应完成硬化,设置挡水堰和排水沟，基坑内设置排水沟、集水坑并配备水泵及吋抽排，要认真排查基坑周边的雨污消防管线，防止管线破损渗漏引发事故。禁止在边坡上或边坡顶部设置沉淀池、蓄水池等可能造成渗水的设施。6.1.3基础特别是深基坑要做好变形观测记录，包括基坑边坡的位移和沉降监测记录，发现有变化时及时处理，防止下雨基坑浸泡造成边坡意外坍塌和滑坡。基坑周边有邻近建筑物的同吋做好对邻近建筑物的变形沉降观测，保证周围建筑物的安全。6」.4坑、沟、槽等施工注意护坡及边坡土质情况，加强支顶，槽边的堆土、堆料和存放机具等注意安全距离。严禁停放任何施工车辆机械。应派专人每天巡视基坑周边情况并做好记录。6.1.5开挖过程中的基坑应保证基坑边坡支护全部完成，其中锚杆应施工并张拉到位，桩间土护面完成，土钉应安装完成并喷射完面层混凝土。6.1.6施工过程中，随时注意脚手架基础变化情况，特别是高大脚手架要经常检查脚手架基础有无变化，并做好排水沟。注意外脚手架拉接点，防止因脚手架基础有变化或因施工操作需要造成拉接点不足，发牛脚手架整体坍塌事故。大风雨过后要对脚手架进行检查记录，确认无问题后方可使用。6.2防倾覆 621定期、雨后要针对塔吊、外梯等高大设备设施进行监测，确保基础稳定，倾斜度在许可范围之内。622大模板存放区不得有积水并坚实，必要吋硬化，四周设排水沟。妊布料杆等临时存放要加固并放在坚实处。623砌块等材料码放时要放在地面较坚实处，并不能超高码放，防止倒塌。各种原材料不得靠墙码放，离墙亦应在30cm以上。6・3防漏电、触电6.3.1现场所有机具和临时用电设施应有良好的防雨性能或防雨措施，提前搭设好防雨棚（罩），雨季期间设专人经常检查机电设备的接零接地保护装置，每次雨后必须检查，以保证机电设备的正常运转。632各项目部必须经常检查生产、生活用电线路、设备的绝缘情况、漏电保护器的灵敏有效性。做好接地、绝缘、防雷电阻的测试，并做好记录，发现隐患立即整改。6.3.3屯焊机要做好接地保护及防雨措施，按规定装配有漏电保护器和二次侧防触电保护器，电焊把线要做到无破损、无漏电，发现破损及吋更换修理，电焊工要使用好个人防护用品。遇雷雨时停止室外电、气焊操作，雨后检查无问题方可施工。634各类电气设备要采取防雨措施，必须保证施工现场的电气开关、插座、插头完好，如有破损及时更换，施工完要做到人走拉闸。6.3.5地下室等的潮湿作业施工照明用电必须采用安全电压。现场电器作业人员必须持证上岗，个人防护用品应保证佩戴齐全。6.4防雷击6.4.1现场的高大设备塔吊、外梯等垂直运输机械，以及不在防雷设施保护范围内的脚手架，要按规范作防雷装置。6.4.2雷雨天气禁止室外高处作业、禁止电工登杆作业，禁止倒闸操作，雨天抢修电路施工要针对具体情况制定安全措施。6.5防淹灌6.5.1施工现场根据平面布置制定排水走向、做好排水管沟、保证排水坡度，避免现场积水。6.5.2在施工程的地下室窗井、坡道、预留洞口、未浇筑的后浇带等位置采取设置挡 水台、封、盖等防雨措施，防止雨水灌入。6.6防渗漏661对现场临时建筑、设施做好防雨检查，尤其是屋面，做好防雨措施，有问题及时修理，做到下雨无渗漏。6.7防高温雨施期间，要做好施工现场防暑降温工作。遇到高温酷暑天气吋，项目经理部要合理调配作业时间，适当延长午休时间，避免高温吋段作业；气温达到38摄氏度以上时，要停止室外阳光下作业，防止发生高温中暑和其他人身意外事故。炎热天气，施工现场要为作业工人准备充足洁净的饮用水，供应绿豆汤等饮品，并配备防暑药品。6.8防中毒做好食物中毒和传染病预防工作，高温潮湿天气是食品容易变质腐烂，造成肠道传染病和其它传染病的多发期，各单位要加强外施队食堂卫生的管理，生熟食品要分开，严禁使用易腐蚀、易变质的铝制品、塑料制品容器，做好生活区卫生清理和打药消毒工作，有效杜绝传染源和食物中毒的发生。1•雨期绿色施工管理要求7.1在保证安全施工的基础上，按绿色施工要求做好各项工作。贯彻执行北京市绿色施工中要求的“四节一环保”要求，加强节地、节水、节能、节材的管理。7.2土方开挖在满足安全要求的前提下，尽量减少土方开挖量，最大限度地减少对土地的扰动，保护周边自然生态环境。7.3施工现场实行用水、用电计量管理，严格控制施工阶段用水、用电量。混凝土养护应采用节水型喷头。现场应采取措施，积极做到雨水冋收利用。7.4临时设施的设计，夏季利用自然通风，并选择保温、密封性能良好的塑钢门窗,控制室内温度，减少电能消耗。7.5根据夏季时间，合理安排工序，加强施工管理，提高机械使用率。7.6根据施工进度、材料周转吋间、库存情况等醒目不制定釆购计划，并合理确定采购数量，避免采购过多，造成积压或浪费。并对模板等周转材料进行保养维护，延长其作用寿命。 7.7施工现场应建立密闭式垃圾站并及时运出。高空垃圾必须采用相应容器运输；现场严禁焚烧各位废弃物。施工现场的物料码放整齐，零散碎料和垃圾渣土要及吋清理，避免现场垃圾遍地、污水横流。7.8雨期施工期间天气炎热，施工现场应采取洒水降尘等措施，防止扬尘。防止泥土带出场外。雨期施工土方工程，在施工现场出入口处必须设置洗车池，铺上草袋子等，出去的车辆必须冲洗车轮，防止泥土带出场外，并安排专人清扫。施工现场堆积的土方应采取绿化或覆盖措施。7.9加强食堂、宿舍、厕所的后勤生活管理，做到干净、整洁、卫生。'
