PHC预应力管桩施工技术交底 13页

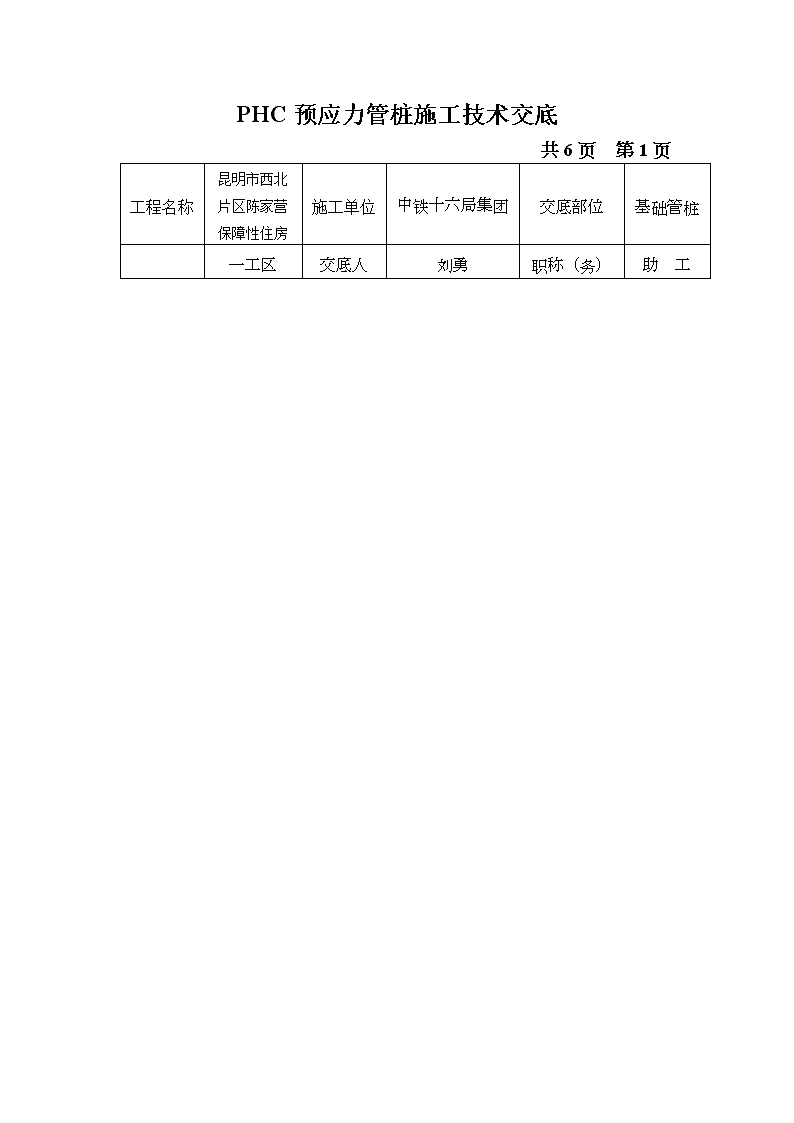

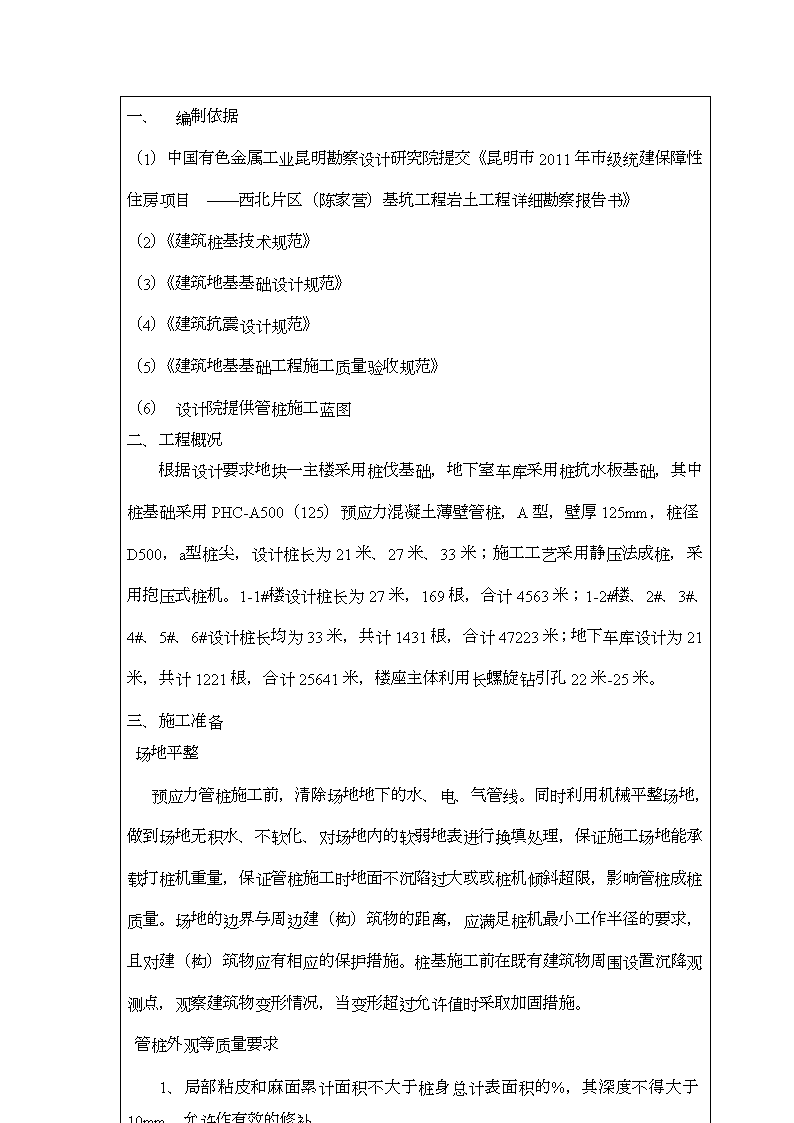

PHC预应力管桩施工技术交底共6页第1页工程名称昆明市西北片区陈家营保障性住房施工单位中铁十六局集团交底部位基础管桩一工区交底人刘勇职称（务）助工\n一、编制依据（1）中国有色金属工业昆明勘察设计研究院提交《昆明市2011年市级统建保障性住房项目——西北片区（陈家营）基坑工程岩土工程详细勘察报告书》（2）《建筑桩基技术规范》（3）《建筑地基基础设计规范》（4）《建筑抗震设计规范》（5）《建筑地基基础工程施工质量验收规范》（6）设计院提供管桩施工蓝图二、工程概况根据设计要求地块一主楼采用桩伐基础，地下室车库采用桩抗水板基础，其中桩基础采用PHC-A500（125）预应力混凝土薄壁管桩，A型，壁厚125mm，桩径D500，а型桩尖，设计桩长为21米、27米、33米；施工工艺采用静压法成桩，采用抱压式桩机。1-1#楼设计桩长为27米，169根，合计4563米；1-2#楼、2#、3#、4#、5#、6#设计桩长均为33米，共计1431根，合计47223米；地下车库设计为21米，共计1221根，合计25641米，楼座主体利用长螺旋钻引孔22米-25米。三、施工准备场地平整预应力管桩施工前，清除场地地下的水、电、气管线。同时利用机械平整场地，做到场地无积水、不软化、对场地内的软弱地表进行换填处理，保证施工场地能承载打桩机重量，保证管桩施工时地面不沉陷过大或或桩机倾斜超限，影响管桩成桩质量。场地的边界与周边建（构）筑物的距离，应满足桩机最小工作半径的要求，且对建（构）筑物应有相应的保护措施。桩基施工前在既有建筑物周围设置沉降观测点，观察建筑物变形情况，当变形超过允许值时采取加固措施。管桩外观等质量要求1、局部粘皮和麻面累计面积不大于桩身总计表面积的%，其深度不得大于10mm，允许作有效的修补2、合缝漏浆深度小于主筋保护层厚度，每处漏浆长度不大于300mm，累计长度不大于管桩长度的10%，或对称漏浆的搭接长度不大于100mm，允许作有效的修补，磕损深度大于10mm，每处面积不大于50cm2，允许作有效的修补，不允许管桩内外表面露筋。\n技术交底书共6页第2页工程名称昆明市西北片区陈家营保障性住房施工单位中铁十六局集团交底部位基础管桩一工区交底人刘勇职称（务）助工\n3、不允许出现环向或纵向裂缝，但龟裂、水纹及浮浆层裂纹不在此限。管桩强度必须达到设计强度的100%，并达到龄期。4、管桩尺寸要求如下：项目允许偏差值(mm)质检工具及量度方法长度L+%L%L采用钢卷尺端部倾斜≤%d将直角先靠尺一边紧靠桩身，另一边端板紧靠，测其最大间隙外径d≤600+5-4将直角靠尺的一边紧靠桩身，另一边端板紧靠，测其最大间隙＞600+7-4用卡尺或钢尺在同一断面测定相互垂直的两直径，取其平均值壁厚t正偏差不限-5用钢直尺在同一断面相互垂直的两直径上测定四处壁厚，取其平均值保护层厚度+10-5用钢尺在管桩断面外测量桩身弯曲度≤L/1000将拉线紧靠桩的两端部，用钢直尺测其弯曲处最大距离端头板平整度2用钢直尺一边紧靠端头板，测其间隙处距离外径0-1用钢卷尺或钢直尺内径±2厚度正偏差不限负偏差为0\n技术交底书共6页第3页工程名称昆明市西北片区陈家营保障性住房施工单位中铁十六局集团交底部位基础管桩一工区交底人刘勇职称（务）助工\n5、管桩堆放管桩堆放场地应坚实、平整，以防不均匀沉降造成损桩，并采取可靠的防滚、防滑措施，堆放时在垂直于管桩长度方向的地面上设置2道垫木，垫木应分别位于距桩端倍桩长处，底层最外缘的管桩应在垫木处用木模塞紧以防滚动，垫木宜选用耐压的长木方或枕木，不得用金属构件替代。堆放高度不超过四层。6、桩尖制作压桩前制作好十字型桩尖，桩尖所有材料均为Q235钢，所有焊缝均为角焊缝，厚度12mm。焊接时焊条采用E4303型，焊接工人必须持证上岗，保证焊接焊缝均匀饱满。压桩时把制作好的桩尖焊接到管桩上，焊接前将端板及桩套箍端板坡口处表面的锈蚀清除干净，当表面呈金属光泽后方可焊接。桩尖和管桩轴向错位量应小于2mm，焊接人员在坡口圆周上对称点焊4-6点，焊接层数不少于2层，每层焊渣必须清理干净，保证焊缝连续饱满。桩尖尺寸见附图四、施工工艺及方法1、桩位放线定位测量人员根据设计院布桩图，选取4根位置相互垂直桩，利用坐标放点，放点时2个测量人员测量，防止测量误差。放好点后，利用白灰撒处D500白灰线，并在桩位中心插上焊条。然后施工人员根据放出点位的的4根桩，利用工程线按照桩间距放出其他桩位，并定好桩心。2、吊桩定位，调整垂直度拴好吊桩用的钢丝绳及索具，启动吊车吊桩，起吊时采用一点法（钢丝绳位置距桩头处）起吊，使桩尖垂直对准桩位中心，微微启动压桩油缸，当桩入土至50cm时，启动压桩油缸，进入压桩状态。压桩时要严格控制管桩垂直度，操作方法如下：在桩机驾驶室内悬挂一吊有重锤的绳线，由开机员以此线为准控制桩一个方向的垂直度；另一方向的垂直度必须另外控制，在垂直于桩与此绳线连接的地方（即另一正交方向）另设一吊重锤的绳线（视线要通透），以这两条绳线来控\n技术交底书共6页4页工程名称昆明市西北片区陈家营保障性住房施工单位中铁十六局集团交底部位基础管桩一工区交底人刘勇职称（务）助工\n制桩的垂直度。当桩在两个方向都已经垂直的情况下方允许压桩，而且在压桩过程中要经常检查桩身垂直度。3、压桩启动压桩油缸，把桩徐徐压下，严格控制施压压力和施压进度，压桩时保证压桩进度不超过2m/min，压桩时33米桩压桩压力控制500-520吨；27米桩长压桩压力控制在450-500吨；21米桩长控制在不小于300吨。在压桩过程中现场技术人员做好压桩数量、压桩压力、桩顶桩底标高记录。4、接桩施工工程桩有33米、27米、21米，管桩单桩长度为6米-15米，在施压过程中33米桩采用2根10米和1根13米单桩相接，2个接头；25米桩采用12米13米单桩各1根相接，1个接头；21米桩采用两根12米和9米各1根相接，1个接头。接桩采用焊接法，接桩前将端板及桩套箍端板坡口处表面的锈蚀清除干净，当表面呈金属光泽后方可焊接。当前一节桩距离地面左右进行接桩，接桩时上、下两块端板轴向错位量应小于2mm，坡口根部间隙应小于4mm。焊接时焊条选用E4303型，焊接人员在坡口圆周上对称点焊4-6点，焊接层数不少于2层，每层焊渣必须清理干净，保证焊缝连续饱满，上下节桩如有间隙应用楔形铁片全部垫实焊牢。接桩完成后焊缝应自然冷却15分钟以上方可再次压桩。5、送桩管桩施工时都未在设计地面压桩，因此在管桩施工中，为了使管桩能够达到设计桩顶标高，需要对管桩进行送桩，送桩时送桩器桩径要和施工管桩桩径一样，送桩器下端应设置桩垫，厚度均匀，并与桩全面接触，送桩轴线必须与桩轴线一致，方可进行送桩。送桩时现场施工人员必须计算好管桩桩顶标高，计算好送桩距离，在送桩器上做好标记，保证管桩达到设计桩顶标高。6、终压当压桩桩长达到设计桩长时，记录好管桩桩顶、桩底标高，压桩压力。\n技术交底书共6页第5页工程名称昆明市西北片区陈家营保障性住房施工单位中铁十六局集团交底部位基础管桩一工区交底人刘勇职称（务）助工\n五、质量问题分析与处理1、桩倾斜 　　插桩初压即有较大幅度的桩端走位和倾斜。碰到此种情况，很可能在地面下不远处有障碍物。处理的措施主要是在压桩施工前将地面下旧建筑物基础、块石等障碍物彻底清理干净。2、桩尖达不到设计深度（1）桩尖碰到了局部的较厚夹层或其他硬层。（2）接桩时，桩尖停留在硬土层内，若时间拖长，很可能不能继续沉桩（3）中断沉桩时间过长。由于设备故障或其他特殊原因，致使沉桩过程突然中断，若延续时间过长，沉桩阻力增加，使桩无法沉到设计深度。 3、桩身上浮 　　当工程桩较短或桩较密集时较容易发生桩身上浮的情况时，需要对上浮桩进行复压。六、质量验收保证桩身垂直度允许偏差1%桩径允许偏差±5mm管壁厚度±5mm桩尖中心线＜5mm桩顶平整度±10mm桩顶标高±50mm电焊停歇时间＞用秒表测定上下节平面偏差＜10mm节点弯曲矢高＜1/1000L技术交底书共6页第6页\n工程名称昆明市西北片区陈家营保障性住房施工单位中铁十六局集团交底部位基础管桩一工区交底人刘勇职称（务）助工\n7、安全操作要点1、压桩机作业比较安全，但要严格按照桩机说明书要求使用，各机构不可超载工作。2、施工前对桩机各部及电气线路要进行检查，按照规定做好接地保护。3、顶升油缸或回程动作，要分层次交换进行，单个油缸动作每次不得超过50mm，两个油缸同时动作，每次不得超过100mm。4、作业时应设围栏和标志，非作业人员要离开桩机10m以外，作业人员也不得靠近桩机底座的升降部位。5、起重机在吊桩和落桩过程中，应保持稳定，严禁行走及调整，桩不得在空中停留。6、作业人员应密切配合随时调整桩的垂直度，以免断桩。7、压桩时，如液压油温达80℃，应待降温后再施工。8、在施工中，出现浮机现象时，应使桩机先回位，然后再继续施工。9、操作手柄弯换位置时，必须先回到中位然后再变位，避免动作过猛，机车出现冲击震动。10、停止作业时，先使短船运行至桩机中间位置，停落在平整地面上，然后使各机机油缸活塞杆全部回程，避免活塞杆外露发生锈蚀，最后断开电源。\n序号姓名工种时间姓名工种时间技术交底会签表
