混凝土采暖地坪施工技术交底 3页

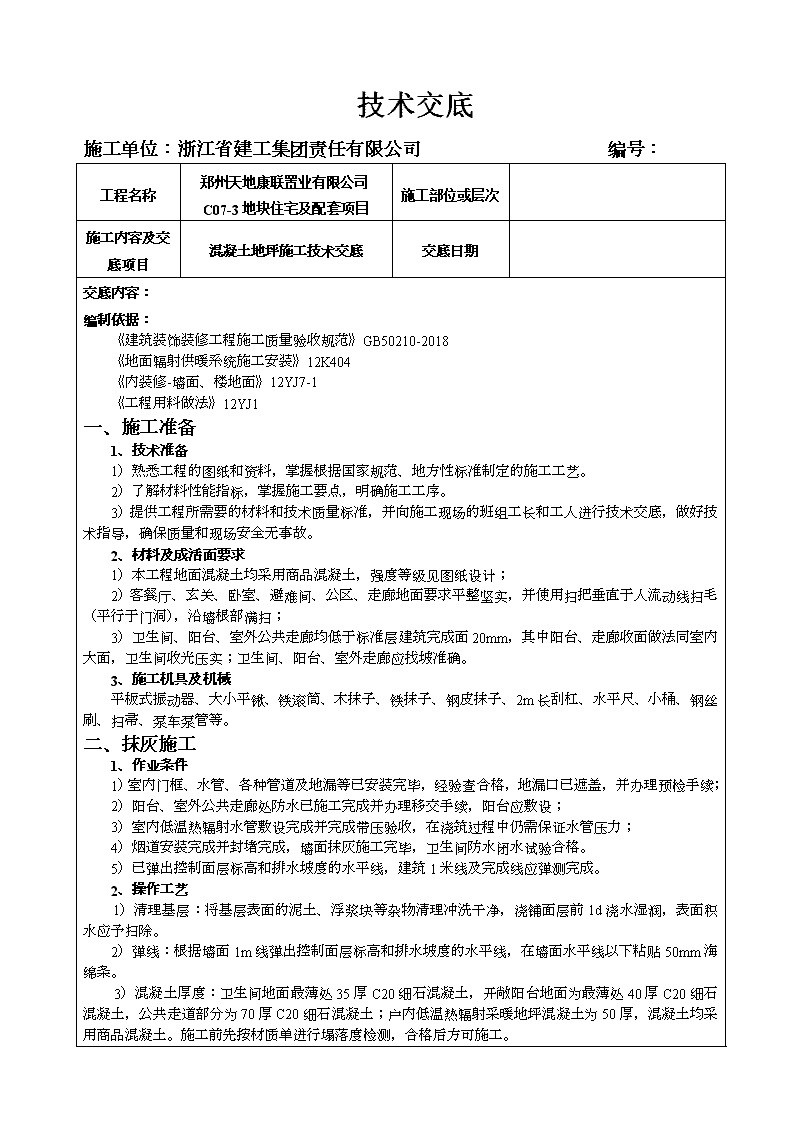

技术交底施工单位：浙江省建工集团责任有限公司编号：工程名称郑州天地康联置业有限公司C07-3地块住宅及配套项目施工部位或层次施工内容及交底项目混凝土地坪施工技术交底交底日期交底内容：编制依据：《建筑装饰装修工程施工质量验收规范》GB50210-2018《地面辐射供暖系统施工安装》12K404《内装修-墙面、楼地面》12YJ7-1《工程用料做法》12YJ1一、施工准备1、技术准备1）熟悉工程的图纸和资料，掌握根据国家规范、地方性标准制定的施工工艺。2）了解材料性能指标，掌握施工要点，明确施工工序。3）提供工程所需要的材料和技术质量标准，并向施工现场的班组工长和工人进行技术交底，做好技术指导，确保质量和现场安全无事故。2、材料及成活面要求1）本工程地面混凝土均采用商品混凝土，强度等级见图纸设计；2）客餐厅、玄关、卧室、避难间、公区、走廊地面要求平整坚实，并使用扫把垂直于人流动线扫毛（平行于门洞），沿墙根部满扫；3）卫生间、阳台、室外公共走廊均低于标准层建筑完成面20mm，其中阳台、走廊收面做法同室内大面，卫生间收光压实；卫生间、阳台、室外走廊应找坡准确。3、施工机具及机械平板式振动器、大小平锹、铁滚筒、木抹子、铁抹子、钢皮抹子、2m长刮杠、水平尺、小桶、钢丝刷、扫帚、泵车泵管等。二、抹灰施工1、作业条件1）室内门框、水管、各种管道及地漏等已安装完毕，经验查合格，地漏口已遮盖，并办理预检手续；2）阳台、室外公共走廊处防水已施工完成并办理移交手续，阳台应敷设；3）室内低温热辐射水管敷设完成并完成带压验收，在浇筑过程中仍需保证水管压力；4）烟道安装完成并封堵完成，墙面抹灰施工完毕，卫生间防水闭水试验合格。5）已弹出控制面层标高和排水坡度的水平线，建筑1米线及完成线应弹测完成。2、操作工艺 1）清理基层：将基层表面的泥土、浮浆块等杂物清理冲洗干净，浇铺面层前1d浇水湿润，表面积水应予扫除。 2）弹线：根据墙面1m线弹出控制面层标高和排水坡度的水平线，在墙面水平线以下粘贴50mm海绵条。 3）混凝土厚度：卫生间地面最薄处35厚C20细石混凝土，开敞阳台地面为最薄处40厚C20细石混凝土，公共走道部分为70厚C20细石混凝土；户内低温热辐射采暖地坪混凝土为50厚，混凝土均采用商品混凝土。施工前先按材质单进行塌落度检测，合格后方可施工。 \n4）铺混凝土：铺设前先在采暖管、水管及管线密集处覆盖一层钢丝网片，并预先用模板隔离成宽不大于3m的区段，先在已湿润的基层表面均匀扫一道1:0.4~0.45（水泥：水）的素水泥浆，随即分段顺序铺混凝土，随铺随用长杆刮平拍实，表面塌陷处应用细石混凝土补平，再用长木杠刮一次，用木抹子搓平。紧接着用长带形平板振动器振捣密实，或用30kg重滚筒纵横交错来回滚压3~5遍，直至表面出浆为止，然后用抹子搓平。 5）撒水泥砂子干面灰：木抹搓平后，在细石混凝土面层上均匀地撒1:2干水泥砂，待灰面吸水后再用长木杠刮平，用木抹子搓平。第一遍抹压：用铁抹轻压面层，将脚印压平。第二遍抹压：当面层开始凝结，地面上有脚印但不下陷时，用铁抹子进行第二遍抹压，尽量不留波纹。第三遍抹压：当面层上人稍有脚印，而抹压无抹纹时，应用钢皮抹子进行第三遍抹压；收面平整后使用硬毛扫帚拉毛，拉毛方向与门洞平行。第三遍抹压完24h后，可满铺浸水棉毡或其它材料覆盖养护，每天浇水两次，时间不少7d。6）伸缩分割条设置：在门口处及客厅中部设分割条，分割条使用成品分割条，施工时注意不要遗漏。7）施工缝处理：细石混凝土面层不应留置施工缝。当施工间歇超过半小时时，在继续浇筑混凝土时应对已凝结的混凝土接茬处进行处理，刷一层素水泥浆，其水灰比0.4~0.5，再浇筑混凝土，并应振捣压平，不显接头槎。8）垫层或楼面兼面层施工：应采用随捣随抹的方法。当面层表面出现泌水时，可加干拌的水泥和砂进行撒匀，其水泥与砂的体积比1:2.0~1:2.5，并应用以上同样的方法进行抹平和压光工作。 三、技术保证措施 1）施工温度不应低于5℃，否则应按冬期施工要求采取保温保湿措施。2）面层振捣或滚压出浆后，应注意不得在其上撒干水泥面，必须撒水泥砂子干面灰刮平抹压，以免造成面层起皮和裂纹。3）面层施工应注意不得使用强度不够或过期水泥；配置混凝土应严格控制水灰比，塌落度不得过大，铺抹时不得漏压或欠压，养护要认真和及时，以免造成地面起砂。4）为了防止面层出现空鼓开裂，施工中应注意使用的砂子不能过细，基层必须清理干净，认真洒水湿润；刷水泥浆层必须均匀；铺灰间隔时间不能过长，抹压必须密实，不得漏压，并掌握好时间，养护应及时等。5）伸缩分割条设置在楼地面面积突变处，如门洞口、阳台与卧室交接处，分隔条为宽1cm的成品塑料条居墙中设置一道。分隔条应顺直，上平与成型地面相平，平整度控制在2mm。6）边界保温条应沿墙根部设置，地坪与所有竖向墙体交接位置均需设置。7）地坪施工时应保证地暖管中水压正常，水管带压浇筑。8）浇筑地坪时应注意各房间的建筑标高，高差部位均位于低标高房间门内口，要求收45°斜口。9）所有阴阳角收口部位均应使用抹子收光压实并保证阴阳角顺直。四、质量保证措施1、主控项目1）混凝土采用的粗骨料，其最大粒径不应大于面层厚度的2/3，细石混凝土面层采用的石子粒径不应大于15mm。2）面层的强度等级应符合设计要求，混凝土面层强度等级为C20.3）面层与下一层应结合牢固，无空鼓、裂纹。4）地坪表面平整度、水平度实测实量。2、一般项目1）面层表面的坡度应符合设计要求，不得有倒泛水和积水现象。2）地坪表面拉毛应顺直、均匀。3）细石混凝土面层的允许偏差及检验方法见下表：\n项次项目允许偏差（mm）检验方法1表面平整度【0，5】用2m靠尺和楔形塞尺检查2地面水平度【0，10】激光水平仪、卷尺3踢脚线上口平直4拉5m线尺量检查4分格缝平直3拉5m线尺量检查五、成品保护1、1、地面上铺设的电线管、地暖管、厨卫立管应有保护措施。2、混凝土表面层养护期间不得在其上行人、运输材料。3、运输材料用手推车不得碰撞门框、墙面抹灰和已完工的楼地面面层。4、不得在已做好的混凝土面层上，拌和混凝土或砂浆。5、门窗油漆不得沾污已完工的地面面层、墙面和明露的管线，如有应立即清除。六六、环保、安全注意事项1、清理基层时，不允许从窗口、洞口向外乱扔杂物，以免伤人。2、抹地面操作人员应有手套等必要的劳动保护用品。3、在作业过程中要全神贯注，不得说笑打闹，以免机械、机具伤人。4、操作前要检查并做到：操作环境及条件符合安全要求；道路保持通畅；机具安设牢固；安全防护及防护用具齐全。5、进入施工现场必须戴好安全帽，应熟悉本工种的常用机械，熟练掌握安全操作规程；严禁工人带病作业，严禁酒后作业，严禁违章作业，遵守劳动纪律文明施工。6、安全用电，正确操作施工机械及用具。交底人接受人签字技术负责人
