围挡施工技术交底 4页

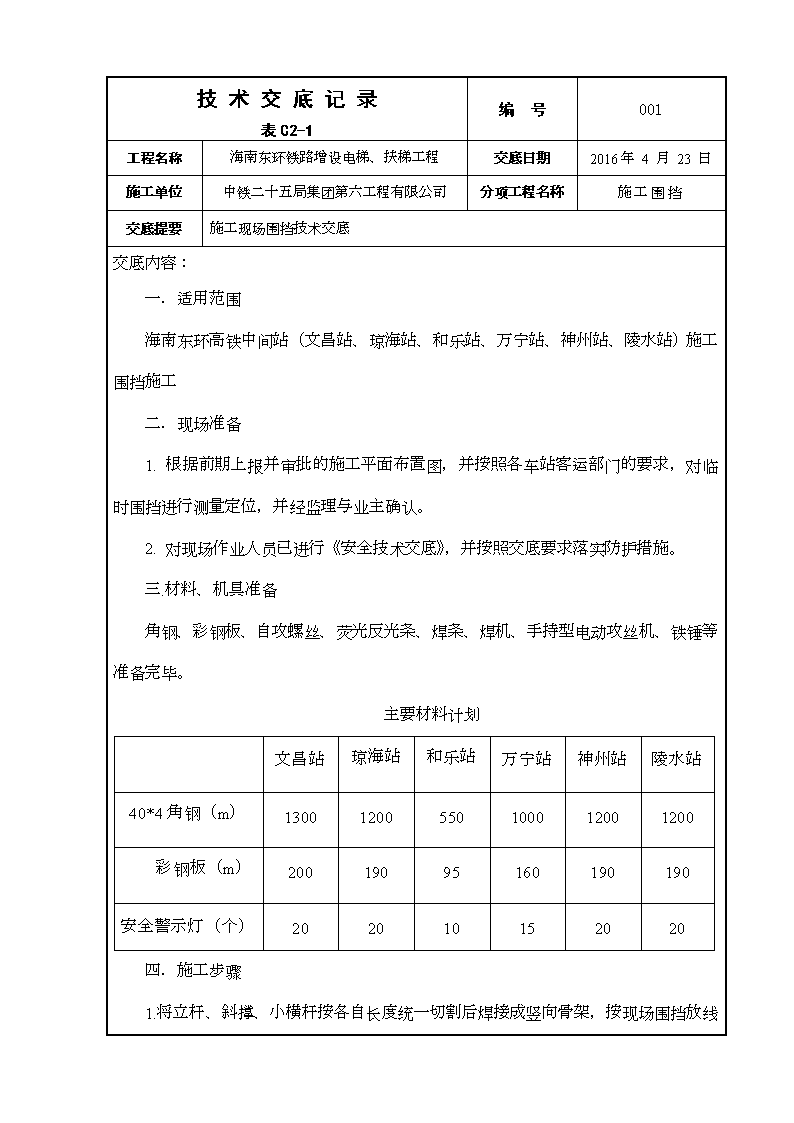

技术交底记录表C2-1编号001工程名称海南东环铁路增设电梯、扶梯工程交底日期2016年4月23日施工单位中铁二十五局集团第六工程有限公司分项工程名称施工围挡交底提要施工现场围挡技术交底交底内容：一．适用范围海南东环高铁中间站（文昌站、琼海站、和乐站、万宁站、神州站、陵水站）施工围挡施工二．现场准备1.根据前期上报并审批的施工平面布置图，并按照各车站客运部门的要求，对临时围挡进行测量定位，并经监理与业主确认。2.对现场作业人员已进行《安全技术交底》，并按照交底要求落实防护措施。三.材料、机具准备角钢、彩钢板、自攻螺丝、荧光反光条、焊条、焊机、手持型电动攻丝机、铁锤等准备完毕。主要材料计划文昌站琼海站和乐站万宁站神州站陵水站40*4角钢（m）13001200550100012001200彩钢板（m）20019095160190190安全警示灯（个）202010152020四．施工步骤\n1.将立杆、斜撑、小横杆按各自长度统一切割后焊接成竖向骨架，按现场围挡放线情况将竖向骨架进行固定，保证围挡顺直。2.使用水准仪在围挡立杆上标记出三道横杆标高，按标记标高将横杆焊接在立杆上，保证横杆平顺、美观。3.使用自攻螺丝将彩钢板固定在横杆上，彩钢板搭接长度≥5cm。彩钢板搭接处用自攻螺丝加强处理，保证彩钢板稳固。4.粘贴荧光反光警示条、安装红色闪光警示灯、张贴“五牌一图”及企业logo、悬挂宣传标语等。5.检查加固旅客出入主要区域和围挡薄弱区域。五．出入口大门设置施工现场出入口设置2m宽平开门，门柱采用40*40方钢立柱，门下设置橡胶万向轮。施工现场主出入口大门两侧围挡悬挂工程概况标识牌及工程简介牌、安全生产六大纪律牌、防火须知及防火责任牌、安全生产活动记录牌、安全目标控制要素牌、文明施工告示牌、施工现场平面布置图。六·施工要求1.围挡的搭设应整齐、严密、牢固、美观。2.围挡施工过程中，彩钢板不能出现锈迹，要涂有保护材料。3.围挡施工完毕，彩钢板与钢管之间、钢管与钢管之间必须连接牢固，不得有松动现象。4.围挡施工完毕，板与板之间衔接平顺，直线段要在一条直线上；板与板之间不能留有缝隙，即在场外不能看见场内施工。七．附图\n（施工围挡平面图、剖面图）（成品效果图）另附各站施工围挡平面设计图\n审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各保存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。3、本交底共4页。4、如有异议请与工程部进行沟通进行变更。
