屋面施工技术交底 13页

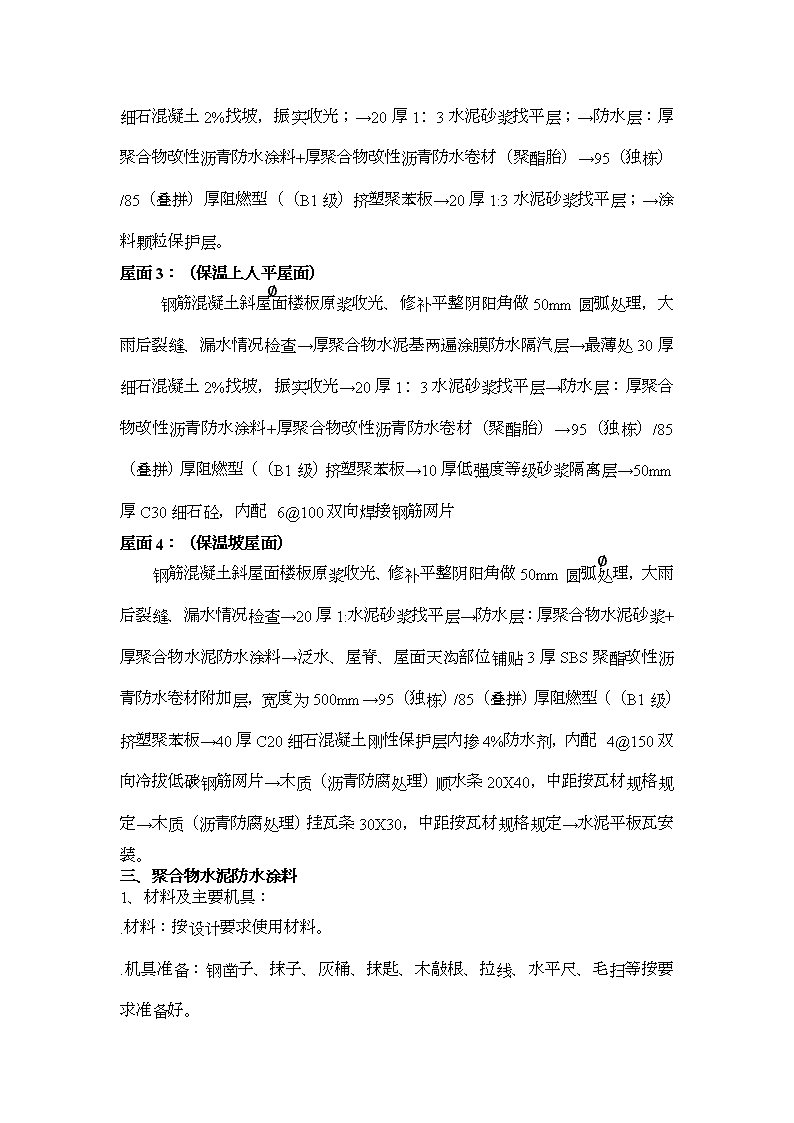

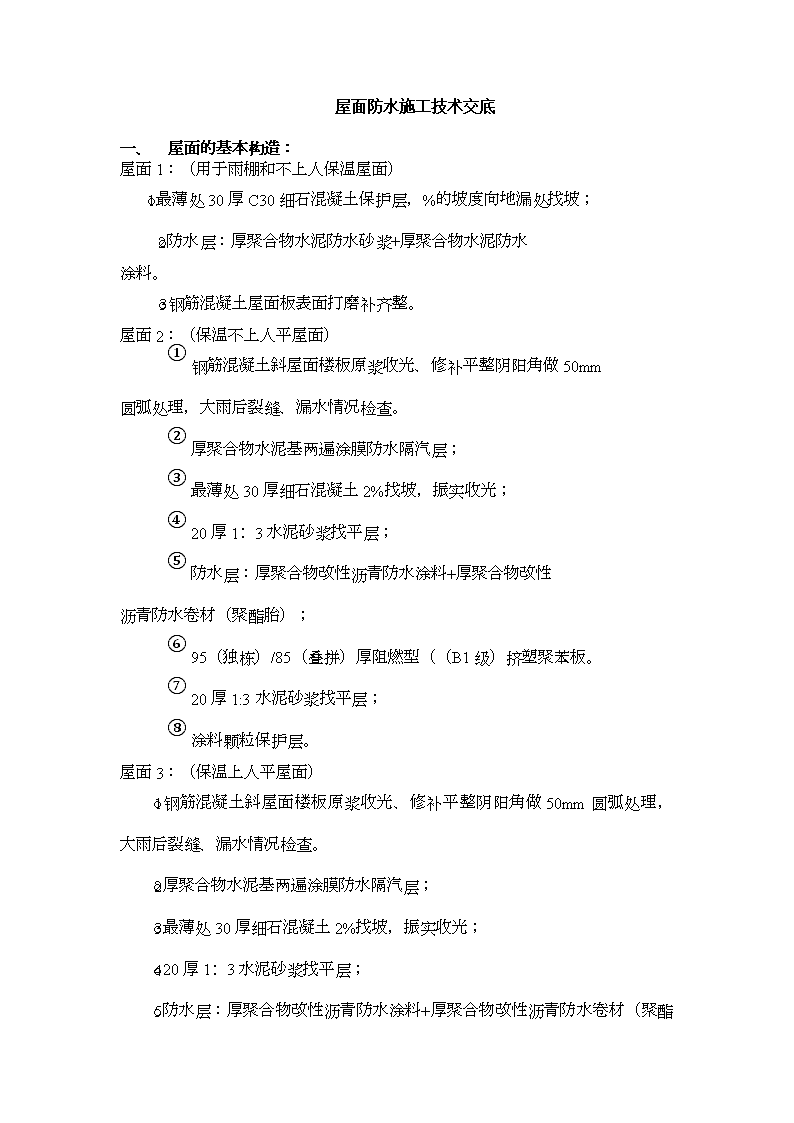

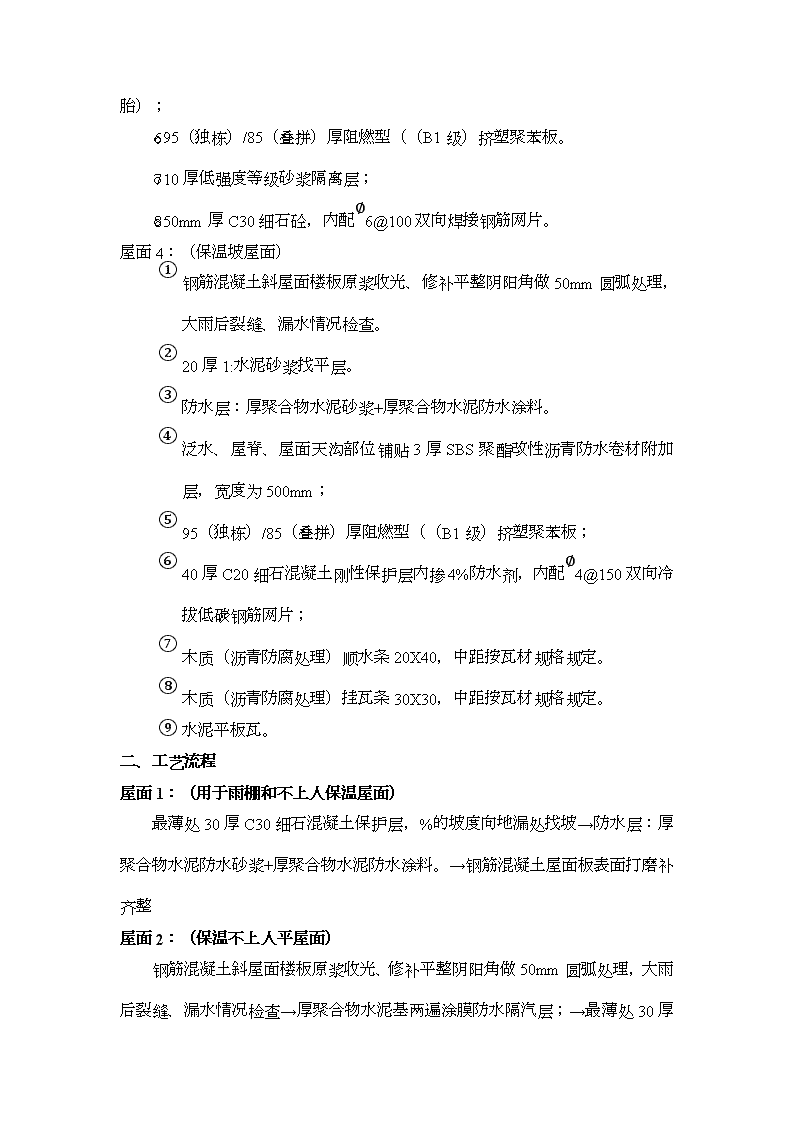

屋面防水施工技术交底一、屋面的基本构造：屋面1：（用于雨棚和不上人保温屋面）最薄处30厚C30细石混凝土保护层，%的坡度向地漏处找坡；防水层：厚聚合物水泥防水砂浆+厚聚合物水泥防水涂料。钢筋混凝土屋面板表面打磨补齐整。屋面2：（保温不上人平屋面）①钢筋混凝土斜屋面楼板原浆收光、修补平整阴阳角做50mm圆弧处理，大雨后裂缝、漏水情况检查。②厚聚合物水泥基两遍涂膜防水隔汽层；③最薄处30厚细石混凝土2%找坡，振实收光；④20厚1﹕3水泥砂浆找平层；⑤防水层：厚聚合物改性沥青防水涂料+厚聚合物改性沥青防水卷材（聚酯胎）；⑥95（独栋）/85（叠拼）厚阻燃型（（B1级）挤塑聚苯板。⑦20厚1:3水泥砂浆找平层；⑧涂料颗粒保护层。屋面3：（保温上人平屋面）钢筋混凝土斜屋面楼板原浆收光、修补平整阴阳角做50mm圆弧处理，大雨后裂缝、漏水情况检查。厚聚合物水泥基两遍涂膜防水隔汽层；最薄处30厚细石混凝土2%找坡，振实收光；20厚1﹕3水泥砂浆找平层；\n防水层：厚聚合物改性沥青防水涂料+厚聚合物改性沥青防水卷材（聚酯胎）；95（独栋）/85（叠拼）厚阻燃型（（B1级）挤塑聚苯板。10厚低强度等级砂浆隔离层；50mm厚C30细石砼，内配∅6@100双向焊接钢筋网片。屋面4：（保温坡屋面）①钢筋混凝土斜屋面楼板原浆收光、修补平整阴阳角做50mm圆弧处理，大雨后裂缝、漏水情况检查。②20厚1:水泥砂浆找平层。③防水层：厚聚合物水泥砂浆+厚聚合物水泥防水涂料。④泛水、屋脊、屋面天沟部位铺贴3厚SBS聚酯改性沥青防水卷材附加层，宽度为500mm；⑤95（独栋）/85（叠拼）厚阻燃型（（B1级）挤塑聚苯板；⑥40厚C20细石混凝土刚性保护层内掺4%防水剂，内配∅4@150双向冷拔低碳钢筋网片；⑦木质（沥青防腐处理）顺水条20X40，中距按瓦材规格规定。⑧木质（沥青防腐处理）挂瓦条30X30，中距按瓦材规格规定。⑨水泥平板瓦。二、工艺流程屋面1：（用于雨棚和不上人保温屋面）最薄处30厚C30细石混凝土保护层，%的坡度向地漏处找坡→防水层：厚聚合物水泥防水砂浆+厚聚合物水泥防水涂料。→钢筋混凝土屋面板表面打磨补齐整屋面2：（保温不上人平屋面）钢筋混凝土斜屋面楼板原浆收光、修补平整阴阳角做50mm圆弧处理，大雨后裂缝、漏水情况检查→厚聚合物水泥基两遍涂膜防水隔汽层；→\n最薄处30厚细石混凝土2%找坡，振实收光；→20厚1﹕3水泥砂浆找平层；→防水层：厚聚合物改性沥青防水涂料+厚聚合物改性沥青防水卷材（聚酯胎）→95（独栋）/85（叠拼）厚阻燃型（（B1级）挤塑聚苯板→20厚1:3水泥砂浆找平层；→涂料颗粒保护层。屋面3：（保温上人平屋面）钢筋混凝土斜屋面楼板原浆收光、修补平整阴阳角做50mm圆弧处理，大雨后裂缝、漏水情况检查→厚聚合物水泥基两遍涂膜防水隔汽层→最薄处30厚细石混凝土2%找坡，振实收光→20厚1﹕3水泥砂浆找平层→防水层：厚聚合物改性沥青防水涂料+厚聚合物改性沥青防水卷材（聚酯胎）→95（独栋）/85（叠拼）厚阻燃型（（B1级）挤塑聚苯板→10厚低强度等级砂浆隔离层→50mm厚C30细石砼，内配∅6@100双向焊接钢筋网片屋面4：（保温坡屋面）钢筋混凝土斜屋面楼板原浆收光、修补平整阴阳角做50mm圆弧处理，大雨后裂缝、漏水情况检查→20厚1:水泥砂浆找平层→防水层：厚聚合物水泥砂浆+厚聚合物水泥防水涂料→泛水、屋脊、屋面天沟部位铺贴3厚SBS聚酯改性沥青防水卷材附加层，宽度为500mm→95（独栋）/85（叠拼）厚阻燃型（（B1级）挤塑聚苯板→40厚C20细石混凝土刚性保护层内掺4%防水剂，内配∅4@150双向冷拔低碳钢筋网片→木质（沥青防腐处理）顺水条20X40，中距按瓦材规格规定→木质（沥青防腐处理）挂瓦条30X30，中距按瓦材规格规定→水泥平板瓦安装。三、聚合物水泥防水涂料1、材料及主要机具：.材料：按设计要求使用材料。.机具准备：钢凿子、抹子、灰桶、抹匙、木敲根、拉线、水平尺、毛扫等按要求准备好。\n2、作业条件：.清除基层表面杂物、油污、砂子，凸出表面的石子、砂浆疙瘩等应清理干净，清扫工作必须在施工中随时进行。.为保证涂膜牢固粘结于基层表面，要求找平层应有足够的强度，表面光滑，不起砂，不起皮。.对基层含水率无要求，基面若有明水，扫除即可施工。.阴阳角应采用水泥砂浆抹成圆弧角。3、操作工艺：.施工流程：基面处理→涂底胶→聚合物水泥基防水涂料配制→节点部位加强处理→大面分层涂刮聚合物水泥基防水涂料→防水层收头→组织验收。.基面处理：用铁铲、扫帚等工具清除施工垃圾，如遇污渍需用溶剂清洗，基层有缺损或跑砂现象，需要新修整，阴阳角部位在找平时做成圆弧形。.涂底胶：基层平整度较差时，在改性剂中掺合适量的水（一般比例为改性剂：水=1：4）搅拌均匀后，涂抹在基层表面做底涂。.聚合物水泥基防水涂料配制：先将防水涂料（按照改性剂：水泥=1：的重量比）配制好，用搅拌器搅拌至均匀细微，不含团粒的混合物即可使用，配料数量根据工程面和完成时间所安排的劳动力而定，配好的材料应在40分钟内用完。.节点部位加强处理：按设计或规范要求对节点部位（阴阳角、施工缝、地漏等）涂刷聚合物水泥基防水涂料加强层，涂层中间加设胎体材料增强。.大面分层涂刮聚合物水泥基防水涂料：分纵横方向涂刮聚合物水泥基防水涂料，后一涂层应在前一涂层表干但未实干时施工（一般情况下，两层之间约2～4小时），以指触不粘为准。.防水层收头：聚合物水泥基防水涂料收头采用多遍涂刷或用密封材料封严。\n.组织验收。4、质量要求：.质量要求符合《屋面工程质量验收规范》（GB50207-2002）的规定：主控项目必须符合设计要求和规范第条至第条规定。一般项目符合第条至第条的要求，涂膜厚度符合设计要求，最小厚度不得超过规范规定要求。5、施工注意事项：.每层涂覆时应先进行测验，测定每m2涂料用量，施工时应按测定的用量取料。.覆醮料应均匀，要求前后左右多次刷滚均匀，不能局部有沉积，立面、斜面涂刷应从上往下，防止流坠或过厚。.已凝胶或结膜的胶料不得继续使用或掺入新材中搭配使用。.施工过程中必须按照安全要求采取有效的安全措施。五、成品保护：.不防水涂膜完全固化验收合格后，应及时做好成膜保护工作，以防止后续工序对涂膜的破坏，从而影响整体防水层的防水性能。.应加强对有关施工人员的教育工作，自觉形成成品保护意识，同时采取相应措施，切实保证防水层的防水性能。5、其他交底事项：.按上述交底内容执行；.施工过程中严格遵守安全操作规程规定；.本交底卡经双方签字后生效。四、SBS卷材防水层施工1、作业条件：\n（1）、防水层基层的表面应将尘土和杂物等清理干净，表面必须平整、坚实和干燥，如果有裂缝及蜂窝等缺陷必须先进行修补并达到质量要求。（2）遇雨天、雪天和五级以上的大风必须停止施工。2、施工工艺：（1）、工艺流程：清理基层施工防水层特殊部位做增强处理收头密封处理质量检验（2）施工方法：SBS改性沥青防水卷材的具体作法：A：将基层上疏松、起皮物及污垢等除去，对其基层裂缝及缺陷等部分修补使其达到防水基层平整度、坡度、找平层强度应达到防水施工的要求，过于潮湿基面，须除去积水，晾干后（防水基层含水率小于9%）方可施工；B、先对管口周围、落水口等薄弱部位先剔凿出半V字形然后再用密封材料做嵌缝处理；C、在符合条件的干燥基层喷或刷基层处理剂（沥青冷底油），冷底油的涂刷不得漏涂或有露底现象；D、待干燥后对管口、阴阳角等薄弱部位用同等材质材料作加强处理；E、大面积烧贴㎜SBS改性沥青防水卷材，烧贴时火焰喷咀距卷材的距离约10cm左右，以卷材表面熔融至光亮的黑色为度，切不可过分加热或烧透卷材，卷材表面熔融后应立即滚铺粘贴，同时注意排气，铺贴平展，不得有皱折；也要辊压粘结牢固，搭接缝粘结时应使搭接边溢出热熔的改性沥青，粘结后随即刮封接口，长短边搭接宽度为100mm。铺贴卷材时应平整顺直，搭接尺寸准确，不得扭曲；\nF、女儿墙的防水须上翻500㎜高至防水线内。3、施工要点①涂刷底涂料将底涂料搅拌均匀，用长把滚刷均匀有序涂刷在找平层表面。如采用单层卷材作防水层，底涂料应采用厂家配套的冷粘胶剂，在找平层表面形成一层厚度为1～2㎜的整体涂膜防水层。②防水节点复杂部位增强处理底涂料干燥后，按卷材防水屋面施工的方法对阴阳角、水落口、天沟、檐沟、伸出屋面的管道等细部构造，防水节点进行增强处理。③弹基准线弹基准线前，先确定卷材的铺贴方法、方向、顺序和搭接宽度，可按“卷材防水屋面施工”进行，然后根据铺贴方向和搭接宽度在铺贴起始位置弹基准线，边铺边弹，直至铺完。④卷材铺贴热作法涂刷胶粘剂与铺贴卷材间的间隔时间确定：用指触不粘手时即可开始粘贴卷材。铺贴时应对准已弹好的粉线，并在铺贴好的卷材上弹出搭接宽度线。E、再大面积烧贴㎜SBS改性沥青防水卷材，烧贴时火焰喷咀距卷材的距离约10cm左右，以卷材表面熔融至光亮的黑色为度，切不可过分加热或烧透卷材，卷材表面熔融后应立即滚铺粘贴，同时注意排气，铺贴平展，不得有皱折；也要辊压粘结牢固，搭接缝粘结时应使搭接边溢出热熔的改性沥青，粘结后随即刮封接口，长短边搭接宽度为100mm。铺贴卷材时应平整顺直，搭接尺寸准确，不得扭曲；⑥搭接逢的粘贴\n卷材铺好压贴后，将搭接部位结合全面清除干净，用棉纱粘少量汽油擦洗，然后采用油漆刷均匀涂刷，不得出现露底、堆积现象。涂胶量可按产品说明控制，待胶粘剂表面干燥后即可进行粘合。粘合时从一端开始，边压合边驱逐空气，不允许有气泡和皱折现象。然后用手持滚筒顺边认真滚压一遍，使其粘接牢固。三层重叠处用密封料预先加以填封，否则将会成为渗水通道。搭接逢全部粘贴后，封口要用密封材料封严，密封时严逢刮涂，不得留有缺口，密封宽度不应小于10mm。（4）施工注意事项①雨天严禁进行卷材施工，五级风及其以上时不得施工。②夏季施工时，屋面如有漏水潮湿，应待其干燥后方可铺贴卷材。③卷材防水层的找平层应符合质量要求，达到规定的干燥程度。④在屋面拐角、水落口、层脊、卷材搭接、收头等节点部位，必须仔细贴干、贴紧、压实、收头牢靠，符合设计要求和屋面工程技术规范等有关规定；在屋面拐角、落水口、屋脊等部位应加铺卷材铺加层。⑤卷材铺贴时应避免过分拉紧和皱折，基层与卷材间排气要从分，不允许有翘边、脱层现象。⑥所有防水卷材进场后立即取样送检，合格后方能用于工程。⑦不允许穿带钉子的鞋进场。⑧竣工的防水层不准堆其他材料,以免损坏防水层。⑨防水层做完后应作蓄水检查，蓄水深度20－30mm，24h内无渗漏为合格，之后方可进行下道工作。⑩\n屋顶坡度应严格按施工图要求找，泛水、雨水口及雨水管口在施工中应采取措施妥加保护，严禁杂物落入雨水管内，室内暗雨水管作闭水试验，作好记录。合格后方可封闭。施工时，屋面应按屋面施工及验收规范设置排气管，排气管的设置应贯穿基层。五、保护层和刚性层施工1.基层处理：将现浇混凝土结构层表面杂物、灰尘清理干净，将基层表面凿干净，突出表面的灰渣等粘结杂物铲平。2.管跟处做法：穿结构的管根在找坡施工前，用细石混凝土塞堵密实。管道根部直径500mm范围内，找平层应抹出高度不小于30mm的圆台。管道周围与找平层或细石混凝土防水层之间，应预留20mm×20mm的凹槽，并用密封材料嵌填严密。3.保温层铺设：95（独栋）/85（叠拼）厚阻燃型（（B1级）挤塑聚苯板保温层。板块状保温材料用粘结材料平粘在屋面基层上，应贴严、粘牢。挤塑聚苯板用建筑胶砂浆粘贴（条粘），不得有晃动现象。铺设时相邻的板边厚度要求一致。板缝间或缺角处应用碎屑加胶料拌匀填补严密。雨期，保温层施工过程中，保温层应采取遮盖措施，防止雨淋。雨天不得施工保温层。4.找坡层：最薄处30厚细石混凝土2%找坡，屋面找坡施工时，应严格按设计坡度拉线，并在分水线位置处按流水线方向按坡度分段折算高差，以×1.5m间距\n贴点标高（贴灰饼），找坡层在水落口周围500㎜半径范围内按5～10%找坡，以便排水。找坡层施工完后第二天，要适当进行喷水养护，保证其强度的增长。5.找平层：20mm厚DS砂浆找平层。按流水线方向以间距1～2m定点,并设置找平层分格缝,宽度为20㎜,分格缝最大间距为6m，采用木线条作嵌缝条，在找平层水泥砂浆终凝前轻轻取出嵌缝条，找平层硬化后，用密封胶将分格缝嵌填密实。铺装水泥砂浆时要按分格块装灰、铺平，用铝合金或木刮杠靠定点条顺坡度方向刮平，用木抹子搓平，铁抹子压光。并将原定点砂浆剔除增强整体性待浮水沉失后，人踏上去有脚印但不下陷为宜，再用铁抹子二次压实和收光。施工时，在突出屋面结构的交接处和基层的转角处，找平层均应做成圆弧形（圆弧半径为100㎜），以便防水施工。内部排水的水落口周围应做成略低的凹坑，以便排水顺畅。找平层抹平、压实后，未达到强度严禁上人踩踏表面，终凝12h后应及时覆盖浇水养护（宜用薄塑料布或麻袋），使其表面保持湿润，养护时间为7～10d，经干燥后铺设防水层。6.C20细石混凝土保护层40mm厚C20细石混砼随打随抹平，3000mm*3000mm分缝，缝宽10mm，缝填聚苯板，缝上部填密封膏。C20细石混凝土保护层施工工艺同找平层，分格缝留置按构造要求设置。保护层施工后7天内严禁站人，以防止破坏保护层。屋面每36m2设置一个排汽孔，排汽道应与排汽孔相互沟通，并均与大气连通，不得堵塞，排汽孔做防水处理。其纵横向的最大间距宜为6m，道宽不宜小于80mm。排汽道应与屋面已有的排汽管道相通，以减少排汽孔的设置。找平层分格缝的位置应与保温层及排汽道位置一致，以便兼做排汽道。\n保温层屋面排汽道的做法：首先确定排汽道的位置，走向及出汽孔的位置。在板状隔热保温层施工时，当粘铺板块时，应在已定的排汽道位置处拉开80～140mm的通缝，缝内用大粒径、大孔洞炉渣填平，中间留设12～15mm的通缝，再抹找平层。铺设防水层前，在排汽槽位置处，找平层上部附加宽度为300mm单边点粘的卷材覆盖层。三．细部节点做法：1.烟风道做法：2.排气孔做法：\n3.屋面变形缝处做法：变形缝内填充聚苯乙烯泡沫塑料，上部填放衬垫材料，并应用卷材封盖，顶部应加扣混凝土盖板，混凝土盖板的接缝应用密封材料嵌填。（5）嵌缝：刚性保护层养护期满，取出嵌缝木条，用建筑油膏嵌填分格缝。分格缝内必须干燥，必要时应用喷灯烘烤。嵌填防水油膏前先在缝内用小毛刷刷一道冷底子油，油干后再填塞防水油膏，油膏必须饱满与缝壁结合紧密，在缝表面作成磨菇头复盖住分格缝。（节点附图）\n
