箱变施工技术交底书 5页

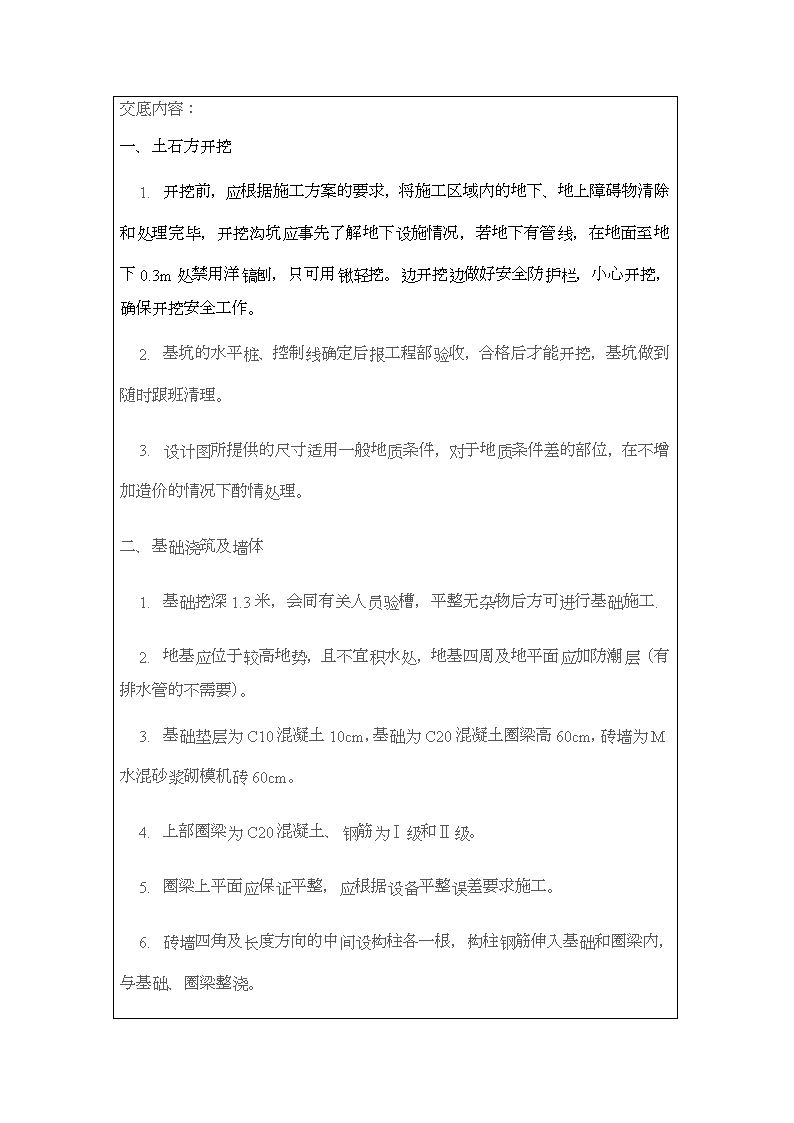

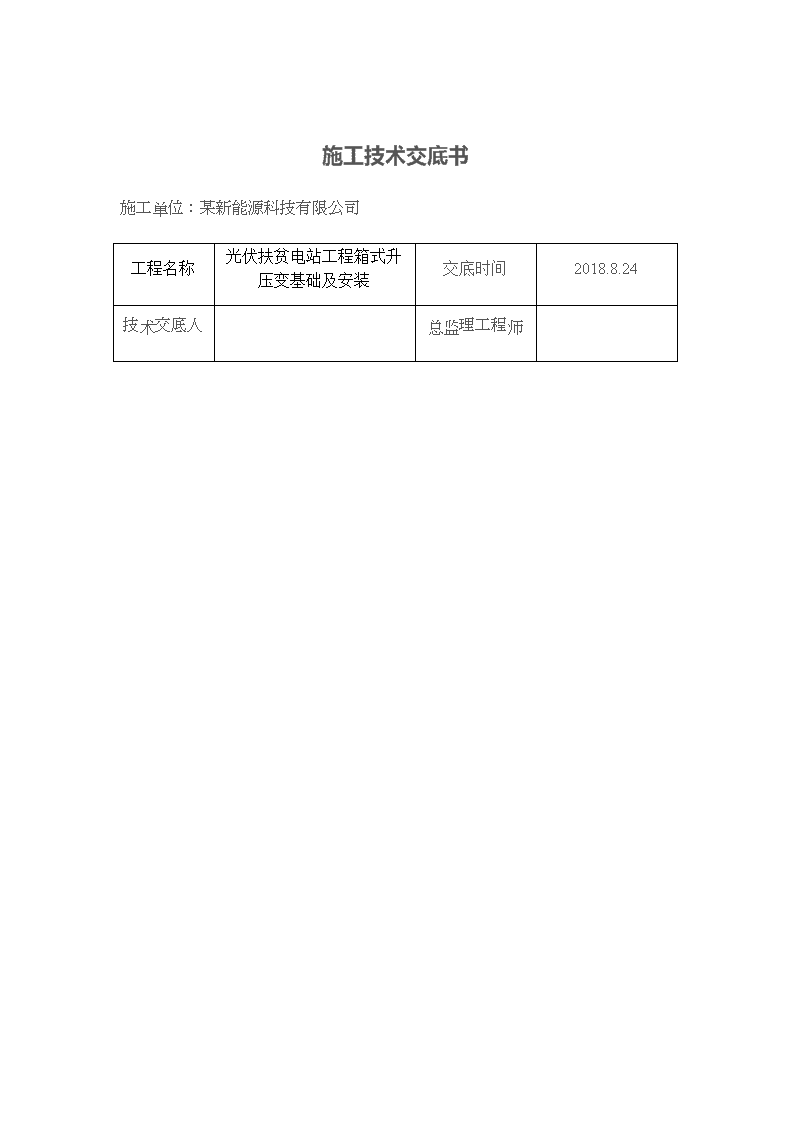

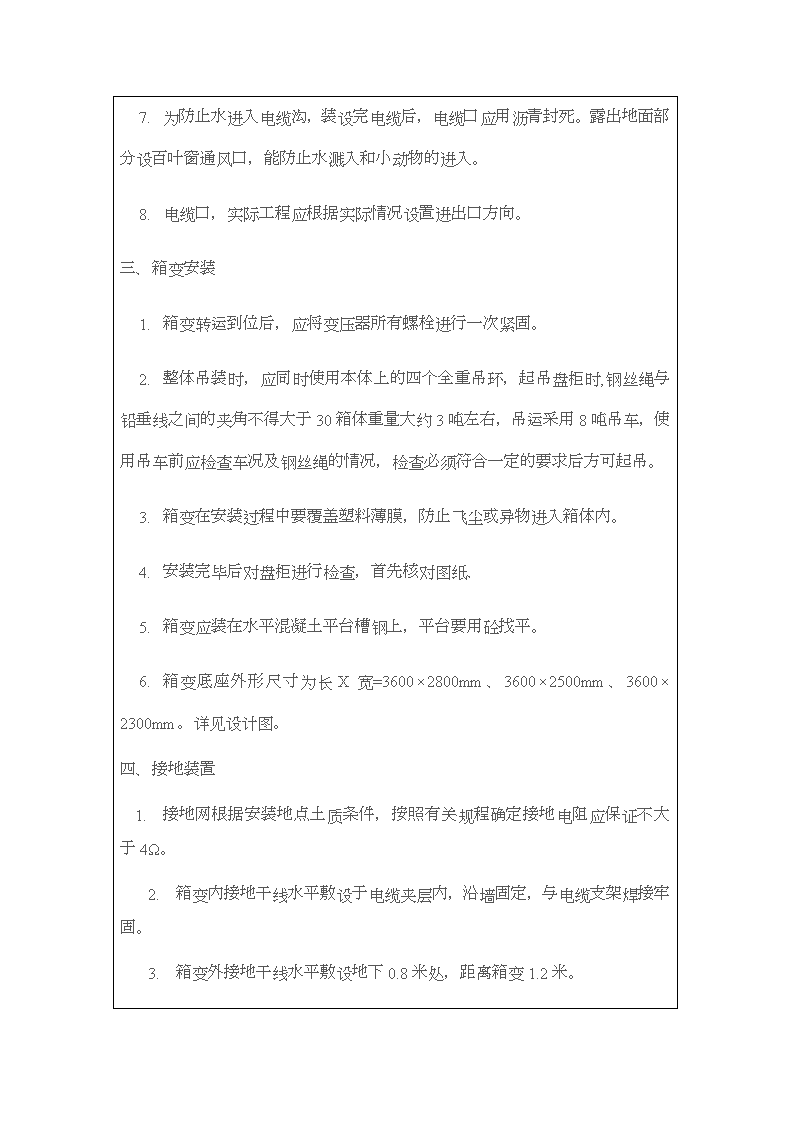

施工技术交底书施工单位：某新能源科技有限公司工程名称光伏扶贫电站工程箱式升压变基础及安装交底时间2018.8.24技术交底人总监理工程师\n交底内容：一、土石方开挖     1.开挖前，应根据施工方案的要求，将施工区域内的地下、地上障碍物清除和处理完毕，开挖沟坑应事先了解地下设施情况，若地下有管线，在地面至地下0.3m处禁用洋镐刨，只可用锹轻挖。边开挖边做好安全防护栏，小心开挖，确保开挖安全工作。2.基坑的水平桩、控制线确定后报工程部验收，合格后才能开挖，基坑做到随时跟班清理。3.设计图所提供的尺寸适用一般地质条件，对于地质条件差的部位，在不增加造价的情况下酌情处理。二、基础浇筑及墙体1.基础挖深1.3米，会同有关人员验槽，平整无杂物后方可进行基础施工.2.地基应位于较高地势，且不宜积水处，地基四周及地平面应加防潮层（有排水管的不需要）。3.基础垫层为C10混凝土10cm，基础为C20混凝土圈梁高60cm，砖墙为M水混砂浆砌模机砖60cm。4.上部圈梁为C20混凝土、钢筋为Ⅰ级和Ⅱ级。5.圈梁上平面应保证平整，应根据设备平整误差要求施工。6.砖墙四角及长度方向的中间设构柱各一根，构柱钢筋伸入基础和圈梁内，与基础、圈梁整浇。\n1.为防止水进入电缆沟，装设完电缆后，电缆口应用沥青封死。露出地面部分设百叶窗通风口，能防止水溅入和小动物的进入。2.电缆口，实际工程应根据实际情况设置进出口方向。三、箱变安装1.箱变转运到位后，应将变压器所有螺栓进行一次紧固。2.整体吊装时，应同时使用本体上的四个全重吊环，起吊盘柜时,钢丝绳与铅垂线之间的夹角不得大于30箱体重量大约3吨左右，吊运采用8吨吊车，使用吊车前应检查车况及钢丝绳的情况，检查必须符合一定的要求后方可起吊。3.箱变在安装过程中要覆盖塑料薄膜，防止飞尘或异物进入箱体内。4.安装完毕后对盘柜进行检查，首先核对图纸、5.箱变应装在水平混凝土平台槽钢上，平台要用砼找平。6.箱变底座外形尺寸为长X宽=3600×2800mm、3600×2500mm、3600×2300mm。详见设计图。四、接地装置1.接地网根据安装地点土质条件，按照有关规程确定接地电阻应保证不大于4Ω。2.箱变内接地干线水平敷设于电缆夹层内，沿墙固定，与电缆支架焊接牢固。3.箱变外接地干线水平敷设地下0.8米处，距离箱变1.2米。\n1.接地系统接入点要高于防潮层，不得破坏防潮层。四、护栏及操作平台安装1.护栏（站内的不需要）与箱体外壳间的距离能确保箱体门打开≥90°。2.护栏与箱体间的地面需找平夯实，并铺设透水砖。五、电缆安装1.水平敷设长度小于30米的采用套管直埋的方式敷设。2.敷设的电缆保护管的内径不应小于电缆外径（包括外护层）的1.5倍。（敷设的保护管数量根据所需电缆定）如不能提供电缆的近似外径，可按图管径埋设。3.在电缆沟里敷设时从上往下为低压到高压，电缆支架需采用热镀锌的合格支架。附：箱变土建施工安装图交底接受人\n本表一式4份，由项目监理机构填写，建设管理单位存1份，项目监理机构存1份、承包单位存1份。
