项目部临建施工技术交底 11页

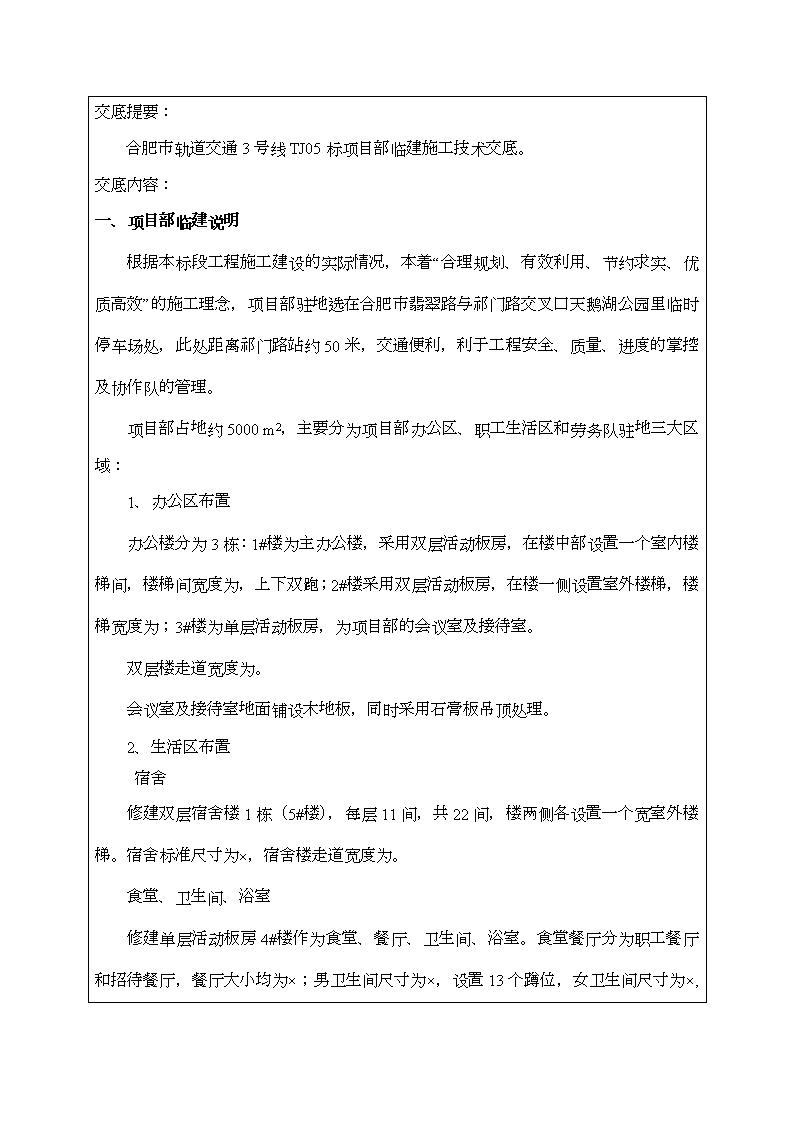

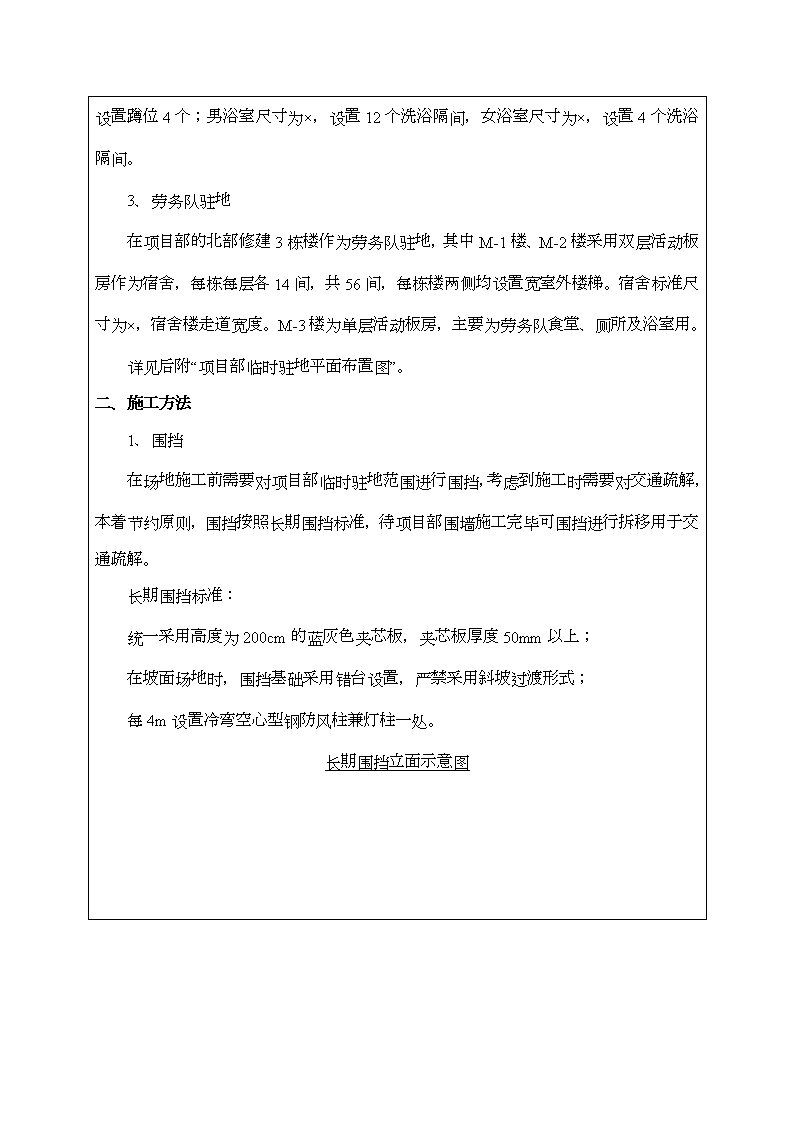

施工技术交底记录编号：LJ001工程名称项目部驻地临建交底时间2016年3月6日\n交底提要：合肥市轨道交通3号线TJ05标项目部临建施工技术交底。交底内容：一、项目部临建说明根据本标段工程施工建设的实际情况，本着“合理规划、有效利用、节约求实、优质高效”的施工理念，项目部驻地选在合肥市翡翠路与祁门路交叉口天鹅湖公园里临时停车场处，此处距离祁门路站约50米，交通便利，利于工程安全、质量、进度的掌控及协作队的管理。项目部占地约5000m2，主要分为项目部办公区、职工生活区和劳务队驻地三大区域：1、办公区布置办公楼分为3栋：1#楼为主办公楼，采用双层活动板房，在楼中部设置一个室内楼梯间，楼梯间宽度为，上下双跑；2#楼采用双层活动板房，在楼一侧设置室外楼梯，楼梯宽度为；3#楼为单层活动板房，为项目部的会议室及接待室。双层楼走道宽度为。会议室及接待室地面铺设木地板，同时采用石膏板吊顶处理。2、生活区布置宿舍修建双层宿舍楼1栋（5#楼），每层11间，共22间，楼两侧各设置一个宽室外楼梯。宿舍标准尺寸为×，宿舍楼走道宽度为。食堂、卫生间、浴室修建单层活动板房4#楼作为食堂、餐厅、卫生间、浴室。食堂餐厅分为职工餐厅和招待餐厅，餐厅大小均为×；男卫生间尺寸为×，设置13个蹲位，女卫生间尺寸为×\n,设置蹲位4个；男浴室尺寸为×，设置12个洗浴隔间，女浴室尺寸为×，设置4个洗浴隔间。3、劳务队驻地在项目部的北部修建3栋楼作为劳务队驻地，其中M-1楼、M-2楼采用双层活动板房作为宿舍，每栋每层各14间，共56间，每栋楼两侧均设置宽室外楼梯。宿舍标准尺寸为×，宿舍楼走道宽度。M-3楼为单层活动板房，主要为劳务队食堂、厕所及浴室用。详见后附“项目部临时驻地平面布置图”。二、施工方法1、围挡在场地施工前需要对项目部临时驻地范围进行围挡，考虑到施工时需要对交通疏解，本着节约原则，围挡按照长期围挡标准，待项目部围墙施工完毕可围挡进行拆移用于交通疏解。长期围挡标准：统一采用高度为200cm的蓝灰色夹芯板，夹芯板厚度50mm以上；在坡面场地时，围挡基础采用错台设置，严禁采用斜坡过渡形式；每4m设置冷弯空心型钢防风柱兼灯柱一处。长期围挡立面示意图\n2、地基处理及场地硬化管理人员办公、生活区等主要临时设施建设前需对临时设施搭建场地进行整平处理。临建场地大部分位于原临时停车场地，局部地方为草地。临时停车场地基已基本碾压密实，地基土承载力较高，表面铺有一层混凝土石子。临建场地处理方式为：清除草地虚土，根据现场实际情况，对承载力不能满足要求的淤泥处可选择换填砖蹅或碎石进行碾压整平并调坡；原临时停车场位置可等活动板房基础施工完后对较低部位采用灰土和砖蹅填平并调坡处理。待活动板房施工完毕，室内采用8cm厚C20细石混凝土找平，铺设地板砖，室外采用10cm厚C20细石混凝土作为室外地坪。3、围墙项目部四周围墙基础及墙体立柱采用53x115x240mm的红砖（烧制粘土实心砖）砌筑，墙身采用200x240x600mm的空气砖，围墙压顶采用100x300x600mm的空气砖。围墙基础宽度为。对于东、南、西三个方向位于临时停车场范围内的围墙基础直接在原地面砌筑，基础高度与驻地室外设计标高齐；北部方向围墙基础底部应落在结实的硬土层上，顶部标高与驻地室外设计标高齐平，深度为。围墙墙身厚度为24cm，高度为，墙面内外均要求抹灰，顶部\n采用100x300x600mm的空气砖压顶，同时在顶部安装铁丝防护网；围墙每（净宽）设一个的砖立柱，立柱高度与墙身齐平，立柱顶部设置球形白色装饰灯，墙身与立柱采用牙口相接。围墙每30m设一道沉降缝，缝宽2cm。3、活动板房施工活动板房采用单个长，宽，高3m的活动板房进行安装，楼梯宽度为，走廊及过道宽度均为，一楼过道设置2%的向外流水坡。基础及地面驻地北部的劳务队宿舍M-1楼因位于草地，基础采用红砖砌二级扩大基础，一级基础高度为12cm,宽度37cm，二级基础宽度为24cm，高度为37cm，基础要求位于结实的土层上。其他位于既有临时停车范围内的活动板房基础均采用24cm厚的红砖砖砌基础，基础直接砌筑在既有结实地面上，基础高度根据驻地室内设计标高进行确定（基础顶标高=室内设计标高）。基础顶面应保证水平，最大误差不得超出10mm；室内地面采用8cm厚C20混凝土进行硬化处理，待活动板房施工后铺设地板砖进行内装修处理。\n钢结构安装将80毫米×80毫米方管柱脚用膨胀螺栓锚在基础上，将主梁用φ10螺栓固定在80毫米×80毫米方管上，次梁用φ8螺栓固定在主梁上，L30×毫米角钢为斜拉柱支撑，固定整个钢架结构，各构件安装位置应符合规范要求，现场焊接部件应正确牢固无漏焊。墙体将50#或75#槽铝用膨胀管固定在基础上或二层楼面钢梁上，彩钢夹心板底部用镏钉固定在槽铝内，板与板用25#丁字型铝合金与镏钉固定，外墙与内墙安装完毕后及时架设顶板，顶板与墙板连接用25#角铝与镏钉固定。伞墙和后墙板采用75毫米厚EPS彩钢夹心板，前墙和内墙采用50毫米厚EPS彩钢夹心板，墙体安装要求横平竖直，缝隙密实板面无破碎现象。楼面采用15mmm木夹板铺设在钢梁上及屋面檩条上。屋面\n屋面板采用100毫米厚EPS彩钢夹心板与内外墙体用25#角铝和镏钉固定，四周设50毫米厚EPS彩钢夹心板封檐板，顶板封檐板用硅胶密封处理，防止屋面漏水，做到自由下水，采用φ75PVC落水管，落水管安装垂直牢固，抱箍间距米一只，天沟内应无积水，漏水现象。门窗门采用50毫米厚EPS彩钢夹心板用50#槽铝拼装，窗采用塑钢，要求门窗安装位置正确，用螺栓固定，门窗安装应开启灵活，玻璃应有橡皮条止水以放防渗水。板房平面示意见下图：4、项目部大门项目部在管理人员驻地与劳务队驻地设有隔墙，因此在管理人员驻地与劳务队驻地分别设置一个大门。管理人员驻地大门位于驻地南面，采用电动伸缩门，门柱采用800x800x2500mm（含贴瓷砖）的砖砌立柱，门柱间距为。管理人员驻地大门示意图\n劳务队驻地大门采用双扇钢板门，大门两侧设置800x800x2500mm（含贴瓷砖）的砖砌立柱，门柱间距为劳务队驻地大门示意图5、旗台与旗帜在办公楼前设置旗台和旗杆，旗台离办公楼距离为。平面图示意图剖面图示意图6、绿化设施\n项目部旗台的两边设置有4个的花坛，1#楼及2#楼后面各设置有一个宽的长形花坛，并适当种植一定数量的灌木。7、化粪池化粪池设置在项目部西侧围墙外，采用二级沉淀池，项目部所有污水及雨水排入化粪池，经二级沉淀处理后通过埋设管道排入既有污水管中。化粪池平面尺寸为×，深。池壁采用红砖砌筑，砂浆采用M10级水泥砂浆；盖板采用10cm厚C25混凝土，池底垫层采用100mm厚C15混凝土，池壁内外及池底均采用防水砂浆。化粪池平面示意图8、排污及排水污水采用预埋污水管排入化粪池。排污管安装前，对开挖的沟槽底部采用5cm厚水泥砂浆铺设垫层，排污管安装后对管四周采用C15混凝土包裹防护。\n排污管安装示意图场地排水采用地面排水和明沟排水，在每栋楼设施前后均设置排水沟，地面水按照地表坡度排入排水沟，经排水沟汇集到化粪池。排水沟宽30cm，最小深度20cm，坡度为1‰，内侧为12cm厚砖砌，沟底铺6cm厚C20混凝土。排污及排水详见后附“项目部临时驻地排污及排水平面布置图”。三、临水、临电方案1、临水布置根据现场查看，生活用水可到项目部用水采用φ100mmPPR管从翡翠路东侧市政给水井处接入场地。2、临电布置项目部用电从项目部后方翡翠路东侧电力检查井处接入项目部围墙内变压器，并设一级配电柜，（变压器设在项目部围墙内）。后根据办公及生活区布设情况，分别接出二级配电柜、三级配电箱，最后接至各个用电房间。项目驻地配电柜、电缆电线均严格按照国家、地方用电规范设置，由电力公司专业人员和我部专业电工配合实施操作四、安全注意事项1、进入施工现场，必须戴好安全帽，扣好帽带。\n2、高空作业时必须系好安全带，上下不得交叉作业，严禁上下抛掷材料和工具。3、不得乱拉乱接电线，电器设备必须做接地处理，保证用电安全。4、做好文明施工，材料分类堆码，废水、废土及废弃材料不得随意排放和丢弃，应集中进行处理。技术负责人交底人接受交底人本表由施工单位填写，交底单位与接受交底单位各保存一份。
