泄爆墙施工技术交底 3页

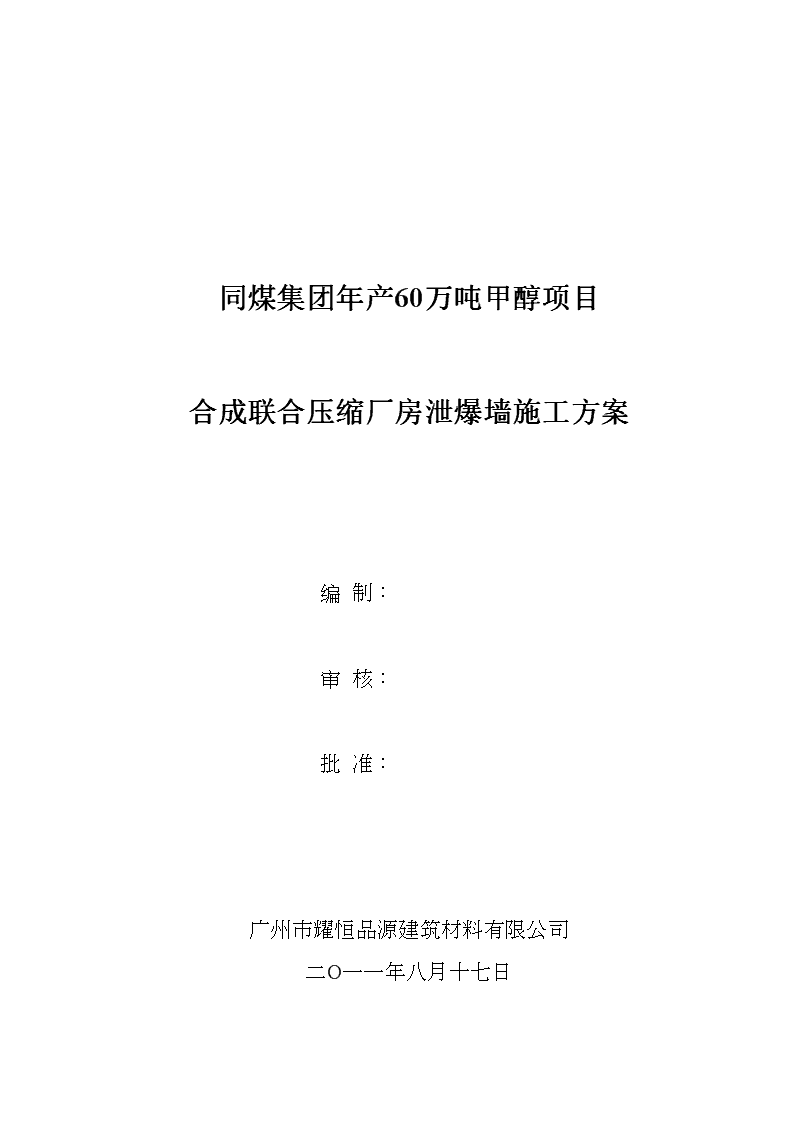

同煤集团年产60万吨甲醇项目合成联合压缩厂房泄爆墙施工方案编制：审核：批准：广州市耀恒品源建筑材料有限公司二O一一年八月十七日\n保全泄爆墙施工方案一、保全板外墙泄爆墙保全板promatect-50泄爆墙为轻质防火泄爆隔墙，由双面单层保全防火板和镀锌轻钢龙骨体系内填岩棉构成。内侧单层保全防火板厚度为8毫米，外侧单层保全防火板厚度为12毫米，镀锌轻钢龙骨体系由横龙骨和竖龙骨构成，竖龙骨尺寸为75x50/，分布间距为407毫米，横龙骨尺寸为75x50/，分布间距为2440毫米，两层防火板中间填充75毫米厚岩棉。防火板与轻钢龙骨通过M4自攻螺丝连接，螺丝间距为200毫米。当竖龙骨采用镀锌轻钢龙骨体系时，泄爆墙最高可做到5米。当泄爆墙高度超过5米时，应采用加厚轻钢龙骨体系或通过附加钢结构对墙体立面进行分隔，具体龙骨布置图详见附图。二、施工步骤泄爆墙施工顺序为：轴线定位→地龙骨→天龙骨→竖龙骨→横龙骨→内侧防火板→岩棉→外侧防火板。保全防火板室外侧墙涂刷外墙防水涂料，涂刷涂料前先填板缝→墙面先刮两道水泥基弹性防水腻子→再刷防水涂料。天地龙骨与混凝土地面或楼板采用M8膨胀螺栓连接，螺栓间距800MM。天龙骨与钢结构采用M6自钻螺钉连接，螺钉间距600MM。三、洞口预留墙内门窗洞口及其它洞口应在制作轻钢龙骨体系时预留。当洞口宽度大于800MM时，洞口周边采用双龙骨对扣形式以增加其强度；当洞口宽度大于1200MM时，洞口周边应加设型钢边框。四、管线布置当墙内需要布置电缆或其它管线时，布线工作需要在泄爆墙封板前完成。在布置管线时，可以在相应龙骨上开孔以便穿管安装。当开孔尺寸小于龙骨宽度的2/5时，竖龙骨尺寸不作变化；当开孔尺寸大于龙骨宽度的2/5且小于1/2时，原单根竖龙骨应改为双龙骨以增加强度。\n五、贯穿构件当有风管或其他管道穿墙时，泄爆墙应在风管或其他管道安装完毕后进行施工。风管或其他管道与泄爆墙之间的缝隙应采用不燃性堵料进行密封。六、板材加工保全防火板可以很方便的使用木工碳齿锯、手提电动直锯或圆盘锯进行切割，以满足实际安装尺寸的需要。电动加工保全板如同加工其它建筑材料一样会产生粉屑，因此切割地点建议选在通风良好的工作场地，工人在工作时应佩带防尘口罩。
