建筑工程一层梁板柱模板安装施工技术交底 8页

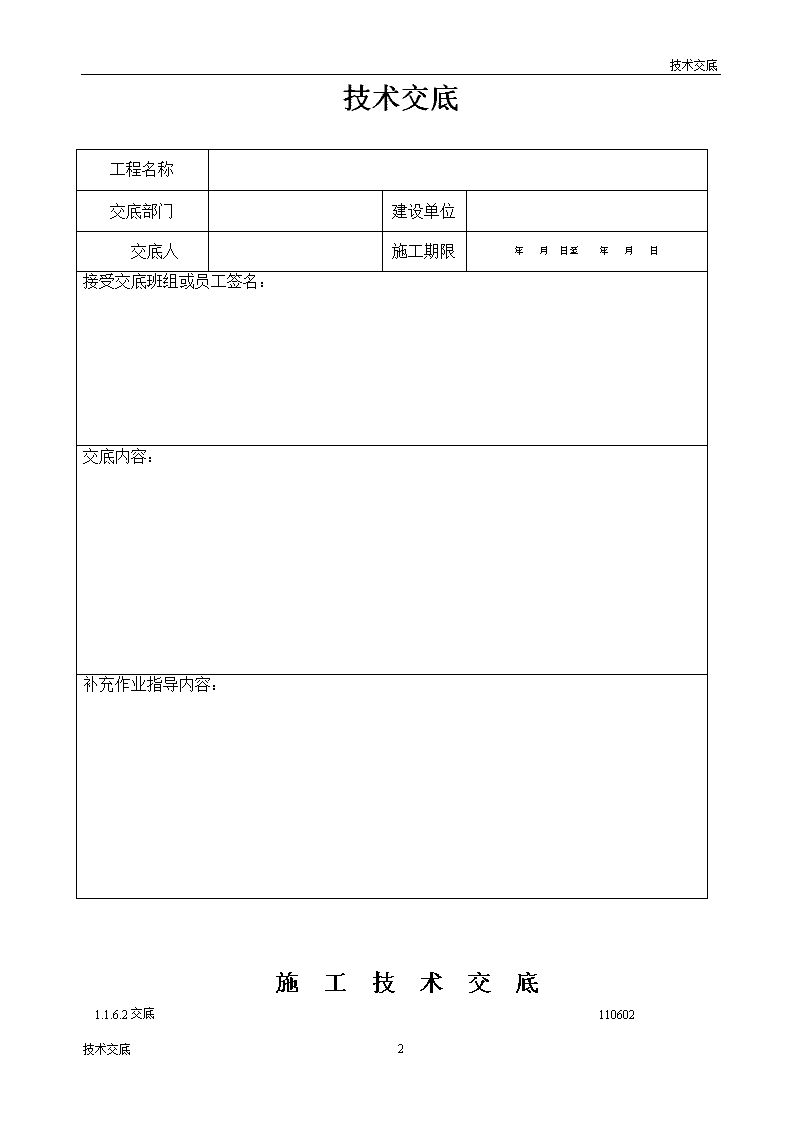

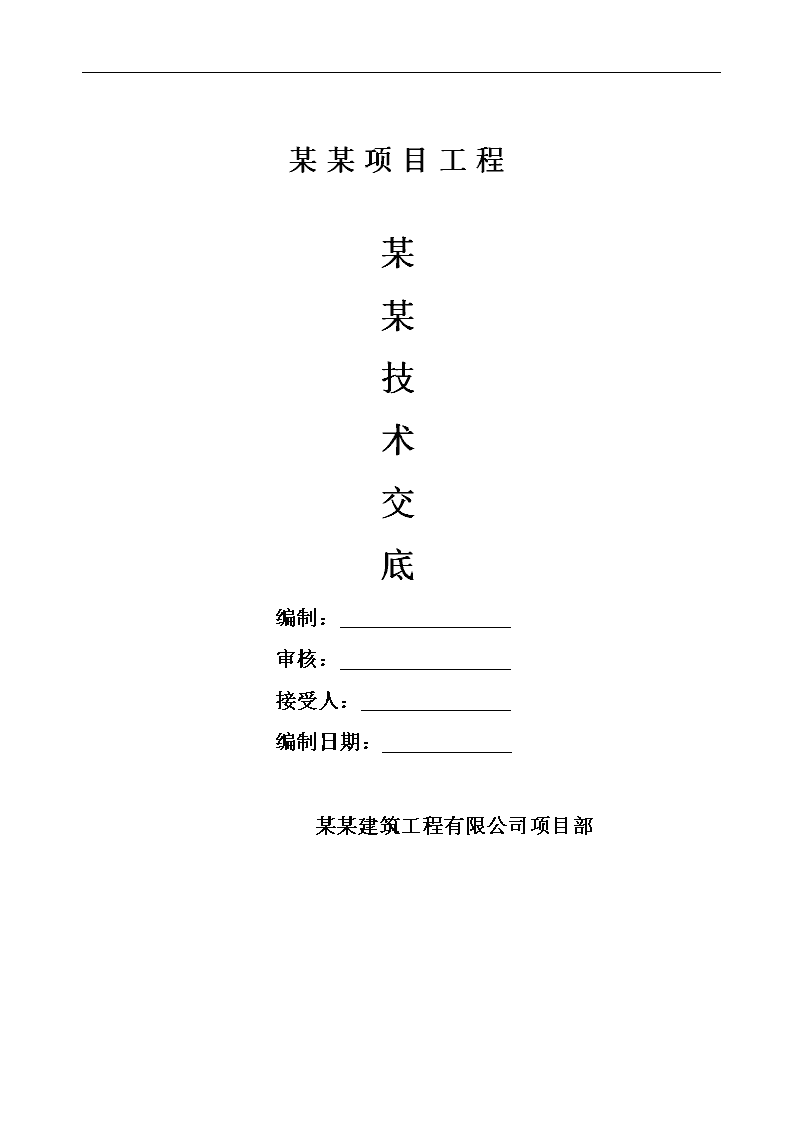

技术交底某某项目工程某某技术交底编制：　审核：接受人：编制日期：　　　　　　　　　　某某建筑工程有限公司项目部8技术交底\n技术交底技术交底工程名称交底部门建设单位交底人施工期限年月日至年月日接受交底班组或员工签名：交底内容：补充作业指导内容：施工技术交底1.1.6.2交底1106028技术交底\n技术交底工程名称交底时间施工单位工种模板工交底内容一层柱、梁、板模板支模一、主要材料和机具：1、主要材料设备：1）定型组合钢模板（长度为600、750、900、1200、1500mm；宽度为100、150、200、250、300mm），阴、阳角模，连接角模，U型扣、钢管、扣件、铅丝（12—14#），木模板（厚度20—50mm），竹胶板。2）安装前先检查模板的质量，不符合质量标准的不得使用。3）脱模剂：水质隔离剂。2、主要机具设备：木工电具、木工电刨、手电钻、铁木榔头、活动扳子、水平尺、钢卷尺、撬杠、水准仪、经纬仪、塔尺、电焊设备、手电锯等。二、作业条件：1、作业需要的脚手架已搭设完毕。2、框架柱钢筋已绑扎完毕，并办完预检手续。3、放好轴线、模板边线、水平控制标高，模板底口做水泥砂浆找平层，检查并校正。4、框架柱模板在拼装时，要预留清扫口。三、施工工艺框架柱模板：（框架柱：400×400、400×500、400×600、300×300、500×600）1、工艺流程抄平、定位→组装柱模→安装柱箍→安装拉杆或斜撑→校正垂直度→柱模预检→浇筑砼→柱模拆除2、操作步骤1）根据弹好的柱模边线，开始支模，支模前按标高抹好水泥砂浆找平层，按柱模边线做好定位墩台，以保证标高及柱轴线位置的准确。2）安装就位预拼成的各片柱模：先将相邻的两片就位，就位后用铁丝与主筋绑扎临时固定，用U型卡将两片模板连接卡紧；安装完两面模板后再安装另外两面模板。3）安装柱箍：底部和顶部设柱箍，中间600mm设一道柱箍。4）合柱模时，模板与模板连接处必须使用自粘胶带，且柱底模板也要使用。5）将柱模内清理干净，封闭清扫口，办理柱模预检。楼板模板：1、根据一层顶板的标高4.2m，搭设扣件式钢管脚手架，架子顶的标高为4.07m。支设顶板用的钢管脚手架，采用满堂钢管脚手架，横向钢管间隔为1.2m，纵向钢管间隔为1.5m，水平钢管架设三道，底层水平杆距地为15cm，顶层水平杆顶端为立杆顶。中间水平杆搭设在上下层水平杆中间位置。交底人接受交底人质量检查员施工技术交底1.1.6.2交底1106028技术交底\n技术交底工程名称交底时间施工单位工种模板工交底内容一层柱、梁、板模板支模2、在搭设好的钢管脚手架上，铺50mm厚杨木板，间隔300mm,杨木板长度为3m。3、以该层楼内50cm标高控制线为依据，拉通线控制所铺设杨木板的高度，以及杨木板上表面的平整度。4、在已铺好的杨木板上，铺大片竹胶板，对不符合模数的部位，可在木工房用电动木锯裁好，裁口位置必须整齐，竹胶板拼缝要严密。5、在竹胶板拼缝位置采用5cm宽的胶带，粘贴一层。保证砼浇筑时不漏浆。6、模板铺完后，用水平仪测量模板的标高进行校正，同时检查支柱是否牢固。梁模板：（KL1-1-3、4、5、6：350*500，KL1-2-1：350*600，LL1-1-3：200*300，LL1-1-10：200*420，LL3-2-2：200*420，LL1-2-10、11、12：200*420，梁顶标高为4.2m）1、在柱砼弹出梁轴线、位置线和水平线。2、梁模板安装先安装钢支柱，下部铺通长脚手板，支柱采用钢管支柱，设双排，间距为500cm，支柱之间下设剪力撑和水平拉杆。3、按设计标高将梁模标高调好后，安装纵横向支撑，铺上梁底模板，并拉线找平，梁模板起拱高度为梁跨的1/500。。4、底模安装好后，开始安装梁侧模，通过连接角模用U型卡与梁底模连接。5、用钢管固定支撑梁侧模，卡具间距为750mm。6、梁模不合模数的，采用补刨光杨木板，加固要牢固，且不得在梁柱接头处，设在梁跨中部。模板拆除1、要在工长的许可下进行拆模。2、柱模板拆除：先拆柱斜拉杆或斜支撑，卸掉柱箍，再把连接每片柱模板的U型卡拆掉，然后用撬棍轻轻撬动模板，使模板与混凝土脱离。3、梁模板的拆除：应先拆梁侧模，再拆除楼板模板，拆楼板模板先拆掉水平拉杆，然后拆除支柱，每根水平杆留1—2根支柱暂不拆，操作人员站在已拆除的空隙，拆余下的立杆，使水平杆、杨木板自由坠落。四、质量标准1、主控项目1）模板及其支架必须有足够的强度、刚度和稳定性，其支架的支承部分必须有足够的支承面积。2）在涂刷模板隔离剂时，不得玷污钢筋与混凝土接槎处。2、一般项目1）模板的接缝不应漏浆；在浇筑混凝土前，木模板应浇水湿润，但模板内不应有积水。交底人接受交底人质量检查员施工技术交底工程名称交底时间8技术交底\n技术交底施工单位工种模板工交底内容一层柱、梁、板模板支模2）模板与混凝土的接触面应清理干净并涂刷隔离剂，但不得采用影响结构性能或妨碍装饰工程施工的隔离剂。3）浇筑混凝土前，模板内的杂物应清理干净。4）允许偏差项目：柱、墙、梁、板模板工程允许偏差和检验方法项目允许偏差（mm）检验方法1轴线位移5尺量检查2标高±5用水准仪或拉线和尺量检查3截面尺寸+4，-5尺量检查4每层垂直度3用2m托线板检查5相邻两表面高低差2用直尺和尺量检查6表面平整度52m靠尺和楔形塞尺检查7预埋钢板中心线位移3拉线和尺量检查五、成品保护：1、搬运模板时轻拿轻放，不准碰撞楼板混凝土，并防止模板变形。2、柱子混凝土强度能保证拆模时表面及棱角不受损时，才能拆除模板。3、拆模时不得用大锤硬砸或撬杠硬撬，以免损伤混凝土的表面或棱角。4、拆下的钢模及时清理修整，涂刷脱模剂，分规格堆放。六、应注意的安全问题：1、安装模板要在牢固的脚手架上行走，如中途停歇，应将就位的支柱、模板连接稳固，不得架空搁置，以防掉下伤人。2、安装柱模时，将柱模与主筋临时拉结固定，防止模板倾覆伤人。七、应注意的质量问题：1、安装模板应自下而上顺序进行，每块模板要求位置正确，表面平整，连接件上紧，拼缝严密。2、支模前按设计图弹好柱子边线，并校正钢筋位置，钢筋上部采用钢管脚手架固定，保证钢筋位置正确。3、柱箍规格及间距按设计要求选用，柱子四角用拉杆和支撑固定。八、文明施工现场：1、搭设木工棚，并采取遮拦封闭，以免锯未随风飘扬。2、圆盘锯操作现场严禁烟火。3、模板工在操作时，尽量降低噪声，以免对周围住家产生过大的噪声。4、拆下的模板及时清理，拆下的扣件及时集中收集管理。附接受交底人员名单：交底人接受交底人质量检查员xx工程施工操作人员签到表序号接底人签字从事工种备注8技术交底\n技术交底注意事项1、技术交底必须在单位工程图纸综合会审的基础上进行，并在单位工程或分部、分项工程施工前进行。技术交底应为施工留出适当的准备时间，并不得后补。8技术交底\n技术交底2、技术交底应以书面形式进行，并辅以口头讲解。交底人和被接受人应及时履行交接签字手续，并应及时交资料员进行归档、妥善保存。3、技术交底应根据工程任务和施工需要，逐级进行操作工艺交底和施工安全交底。4、接受交底人在接受技术交底时，应将交底内容搞清弄懂。各级交底要实行工前交底、工中检查、工后验收，将交底工作落在实处。5、技术交底要字迹工整，交底人、接交人要签字，交底日期、工程名称等内容要写清楚。技术交底要一式三份，交底人接交人存档备一份。6、技术交底要具有科学性所谓科学性就是指依据正确、理解正确、交底正确。施工规范、规定、图纸、图册及标准是编制技术交底的依据，关键是如何正确理解，结合本工程的实际，灵活运用，必须使班组依据交底文件就能正确地施工。7、技术交底要具备操作性（1）对施工结构的具体尺寸进行交底，建立施工图翻样制度，保证无论施工到何位置，现场施工班组手里都有标注清楚、通俗易懂的施工大样图；（2）技术交底要以"现场干的，就是交底中写的、画的"为指导思想，不能发生班组施工自由发挥的情况出现，一旦发生漏项情况，班组立即通过一定的程序反馈得到解决。8、技术交底要具备实用性（1）技术交底中不允许使用"按照设计图纸和施工及验收规范施工"及"宜按…"等词语，要在大样图的基础上，把设计图纸的控制要点写清楚，把规范的重点条文体现在大样图和控制要点里；8技术交底\n技术交底（2）同时把要达到的具体质量标准写清楚，作为班组自检的依据，使施工人员在开始施工时就是按照验收标准来施工，体现过程管理的思路，使施工人员变被动为主动。9、施工技术交底与施工组织设计、施工方案、作业指导书的不同点施工组织设计、施工方案、技术交底、作业指导书是几个不同层次的文件，这几个文件中施组是整个工程的纲领性文件，施工方案应具有指导性，施工措施是施工方案的一部分具体内容，技术交底是施工方案的延伸，应具有可操作性，而作业指导书又可以说是技术交底的细化。作业指导书和技术交底的关系如施工方案和施工组织设计一样。8技术交底
